Завантажувальний пристрій шахтної печі

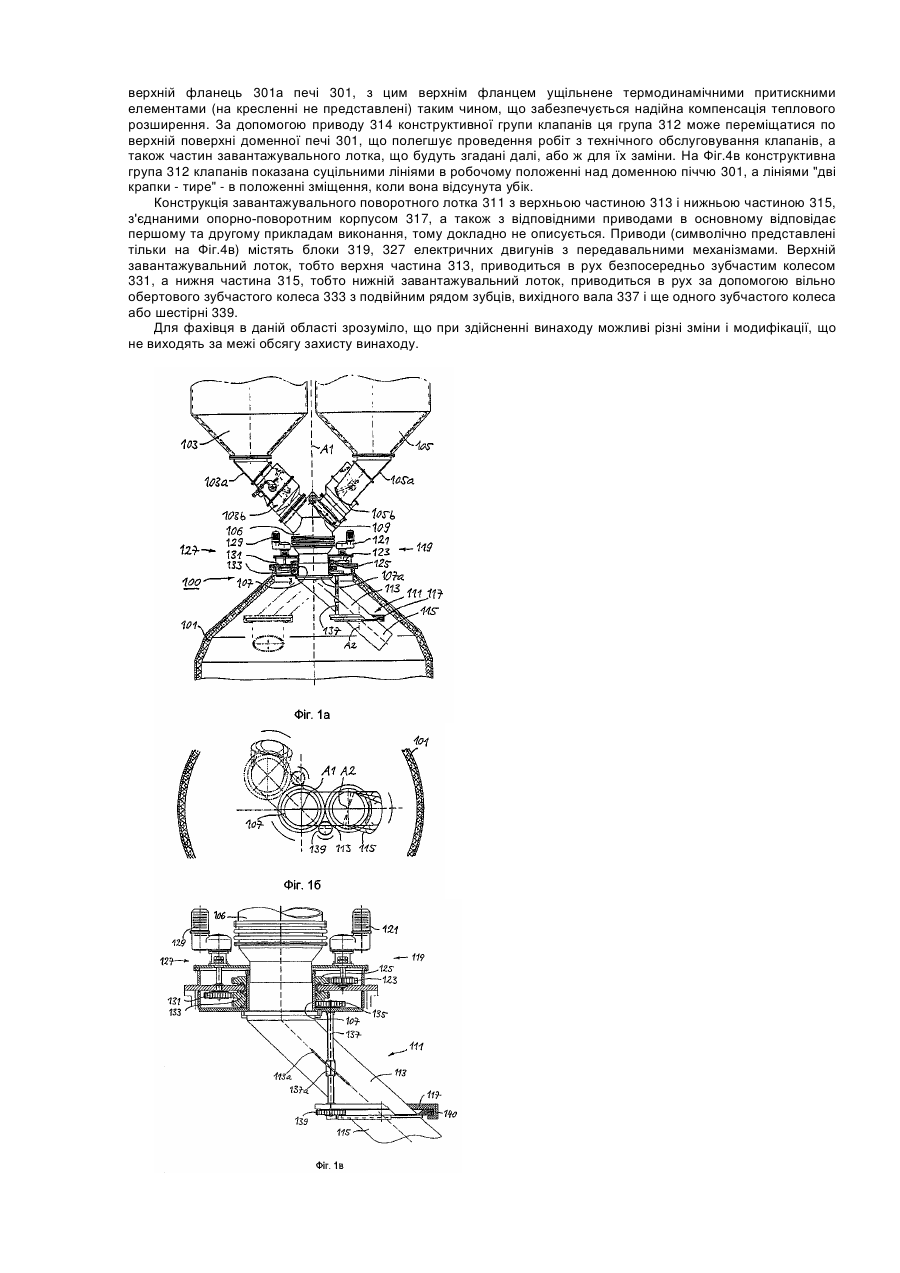

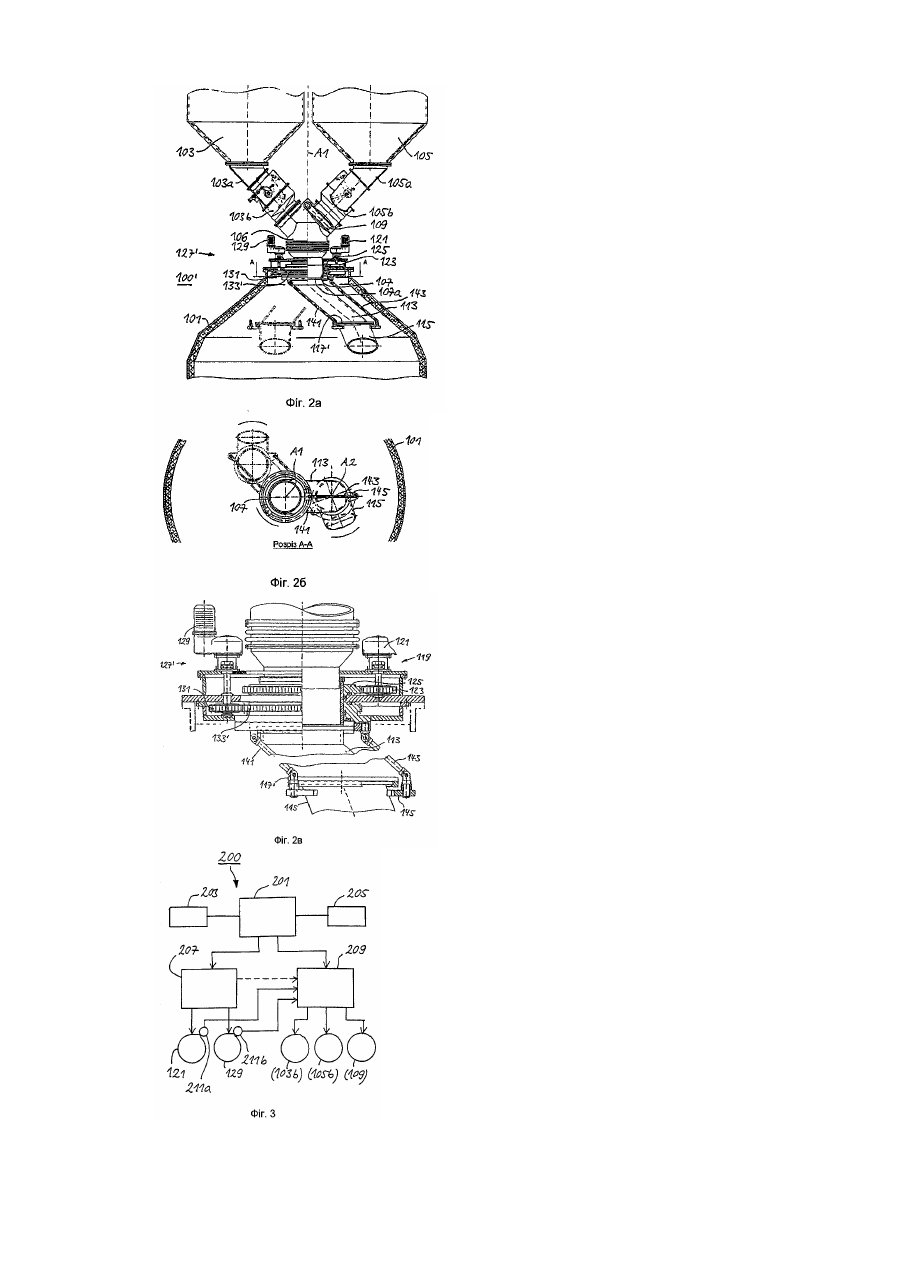

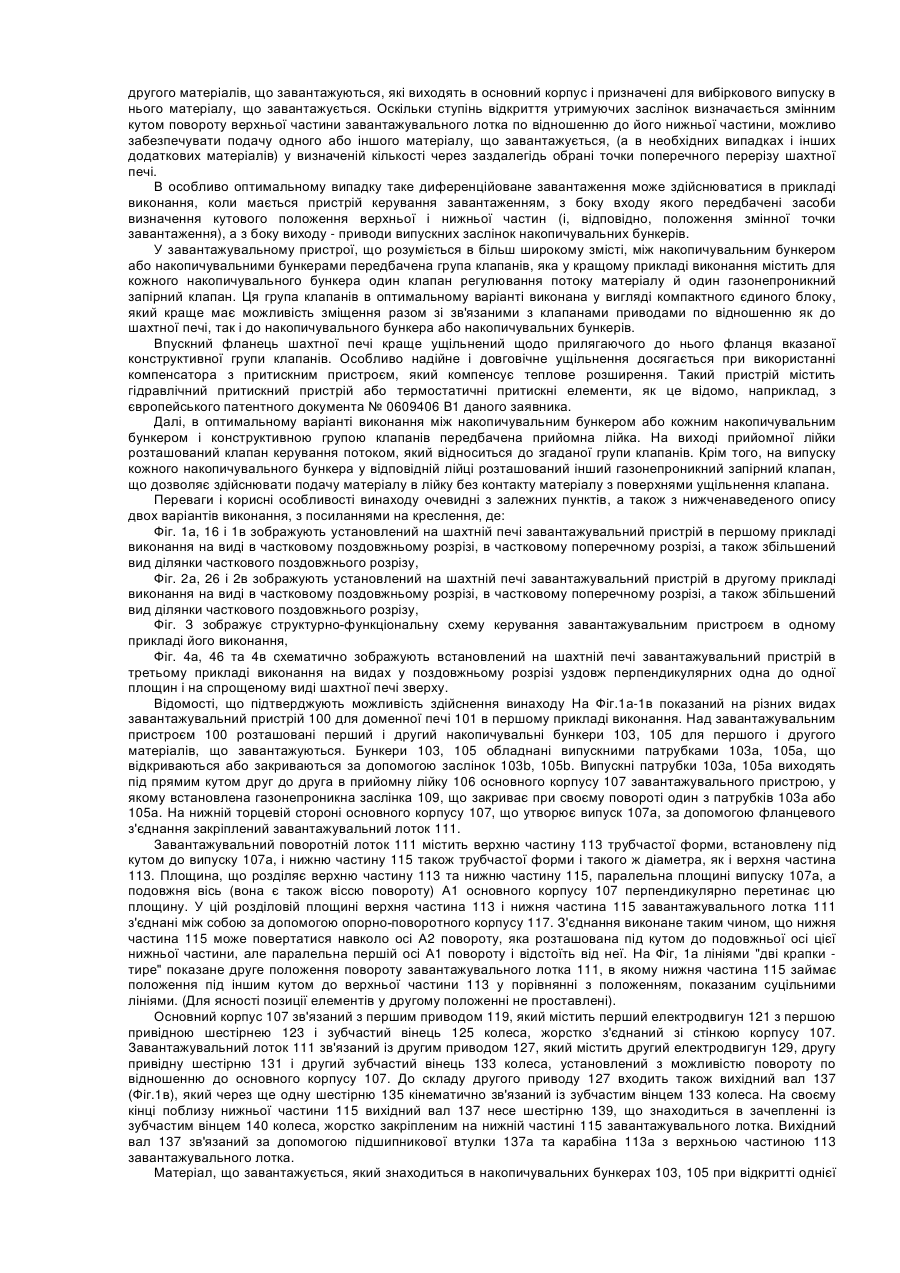

1. Завантажувальний пристрій (100; 100'; 300) для завантажування матеріалів у шахтну піч (101; 301) з щонайменше одного накопичувального бункера (103, 105; 303, 305) за допомогою завантажувального поворотного лотка (111; 311), який складається з циліндричного основного корпусу (107; 307), що повертається за допомогою першого приводу (119) навколо першої, по суті, вертикально орієнтованої осі (А1) повороту, і завантажувального лотка (111; 311), який жорстко зв'язаний з випуском (107а) основного корпусу з можливістю спільного повороту, який відрізняється тим, що завантажувальний лоток виконаний збірним з верхньої частини (113; 313), яка примикає до випуску основного корпусу і розташована по своїй довжині під кутом до першої осі обертання, та нижньої частини (115; 315), яка з'єднана з верхньою частиною з можливістю відносного повороту і обладнана другим приводом (127, 127') для повороту навколо другої, по суті, вертикально орієнтованої осі (А2) повороту, що відстоїть від першої осі повороту.

2. Завантажувальний пристрій за п. 1, який відрізняється тим, що верхня та нижня частини (113, 115; 313, 315)  завантажувального лотка (111; 311) виконані, по суті, циліндричними з круглим або еліптичним поперечним перерізом і, зокрема, мають однаковий діаметр або однакову довжину по осі, таким чином завантажувальний лоток (111; 311) у цілому виконаний у вигляді труби з двох частин, з'єднаної під кутом з випуском.

3. Завантажувальний пристрій за п. 1 або 2, який відрізняється тим, що верхня та нижня частини (113, 115; 313, 315) завантажувального лотка (111; 311) з'єднані одна з одною за допомогою опорно-поворотного корпусу (117, 117'; 317) у площині, яка, по суті, перпендикулярна першій та другій осям повороту.

4. Завантажувальний пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що другий привід (127) містить передачу шестірня  - зубчастий вінець (131; 133; 133') колеса з першим зубчастим вінцем (133; 133') колеса, який охоплює з можливістю відносного повороту випуск (107а) основного корпусу (107).

5. Завантажувальний пристрій за п. 4, який відрізняється тим, що зубчастий вінець (133') колеса зв'язаний з конструкцією із шатунів (141, 143), яка діє на нижню частину (115) завантажувального лотка (111).

6. Завантажувальний пристрій за п. 4, який відрізняється тим, що зубчастий вінець (133) колеса зв'язаний з вихідним валом (137), який знаходиться в зачепленні з нижньою частиною (115) завантажувального лотка (111), і на найближчому до нижньої частини завантажувального лотка кінці вихідного вала (137) є шестірня (139), яка знаходиться в зачепленні з другим зубчастим вінцем (140), що жорстко охоплює нижню частину для спільного повороту.

7. Завантажувальний пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що основний корпус (107) разом з верхньою частиною (113) завантажувального лотка (111; 311), а також, зокрема, його нижня частина (115) виконані з можливістю повороту, по суті, на 360°.

8. Завантажувальний пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що принаймні один перший або другий накопичувальний бункер (103, 105; 303, 305) для першого або другого матеріалу, що завантажується, сполучається з основним корпусом (107; 307) з можливістю подачі матеріалу у вигляді текучого середовища.

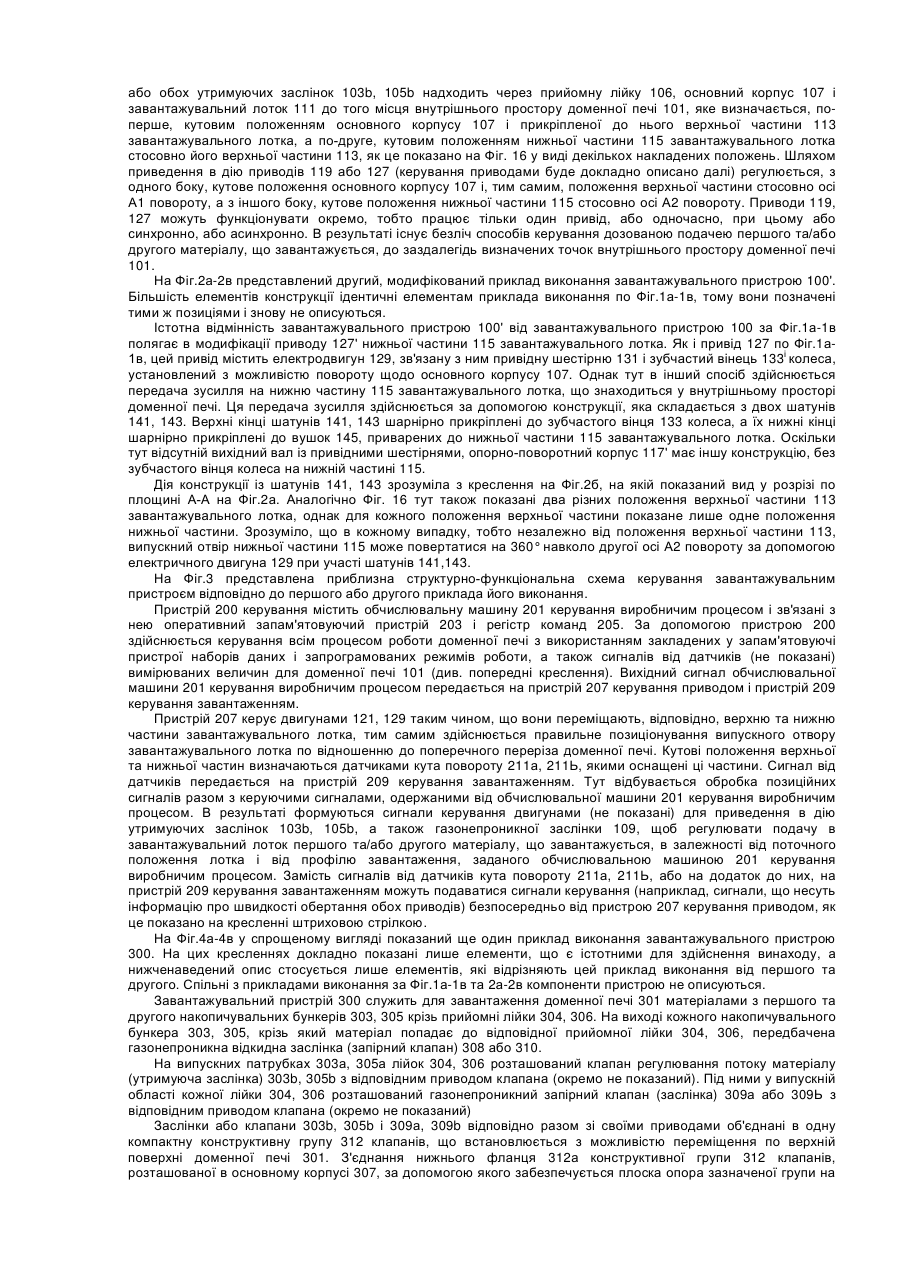

9. Завантажувальний пристрій за п. 8, який відрізняється тим, що він містить пристрій (209) керування завантаженням, із входом якого з'єднані перший та другий датчики кута повороту (211а, 211b) для визначення кутового положення верхньої частини (113) та нижньої частини (115) завантажувального лотка (111; 311), а з виходом - зв'язані приводи заслінок для здійснення або переривання подачі текучого середовища з першого та/або другого накопичувального бункера (103, 105) в основний корпус (107).

10. Завантажувальний пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що він містить пристрій (207) керування приводом для роздільного керування першим та другим приводами (119, 127; 127'), які функціонують синхронно або асинхронно.

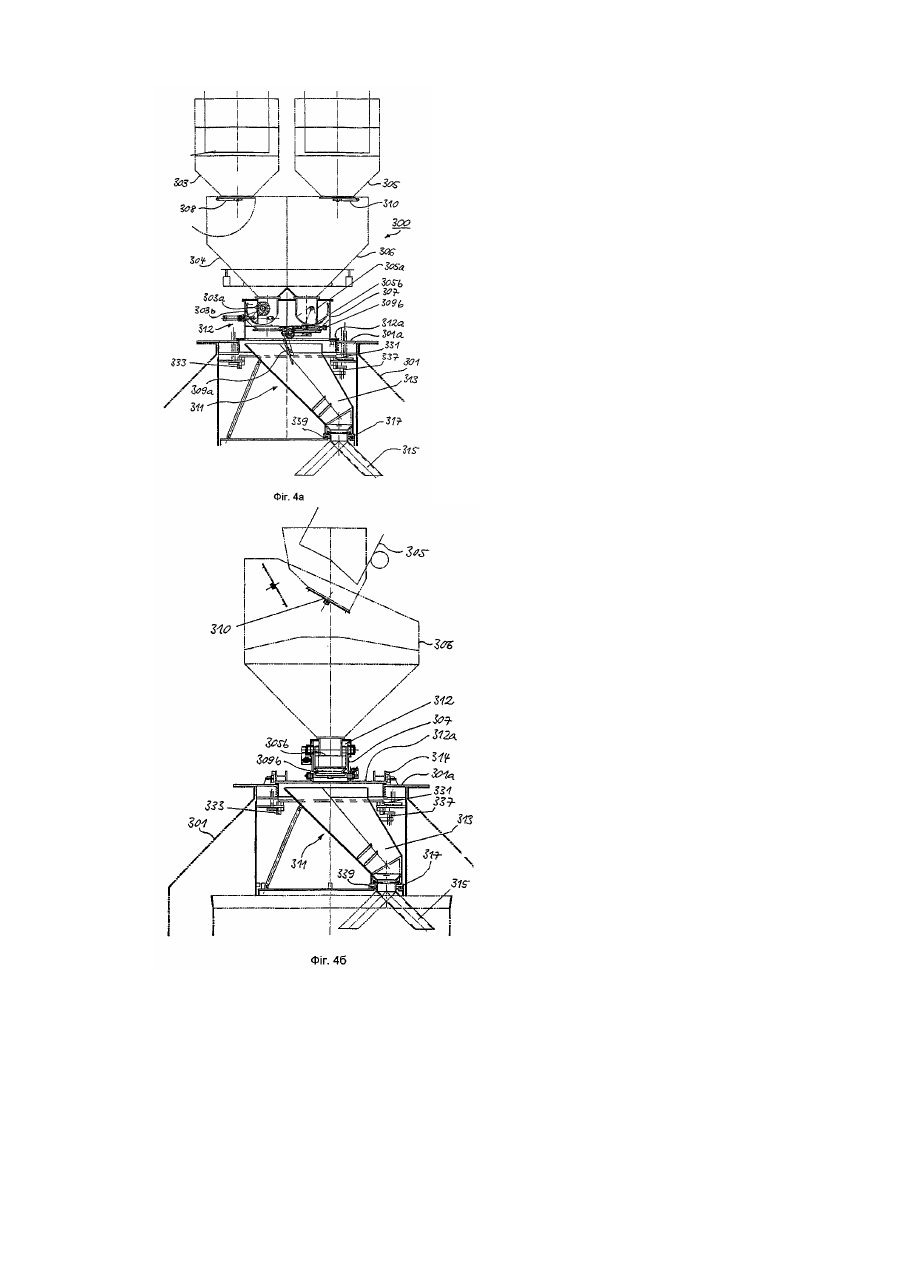

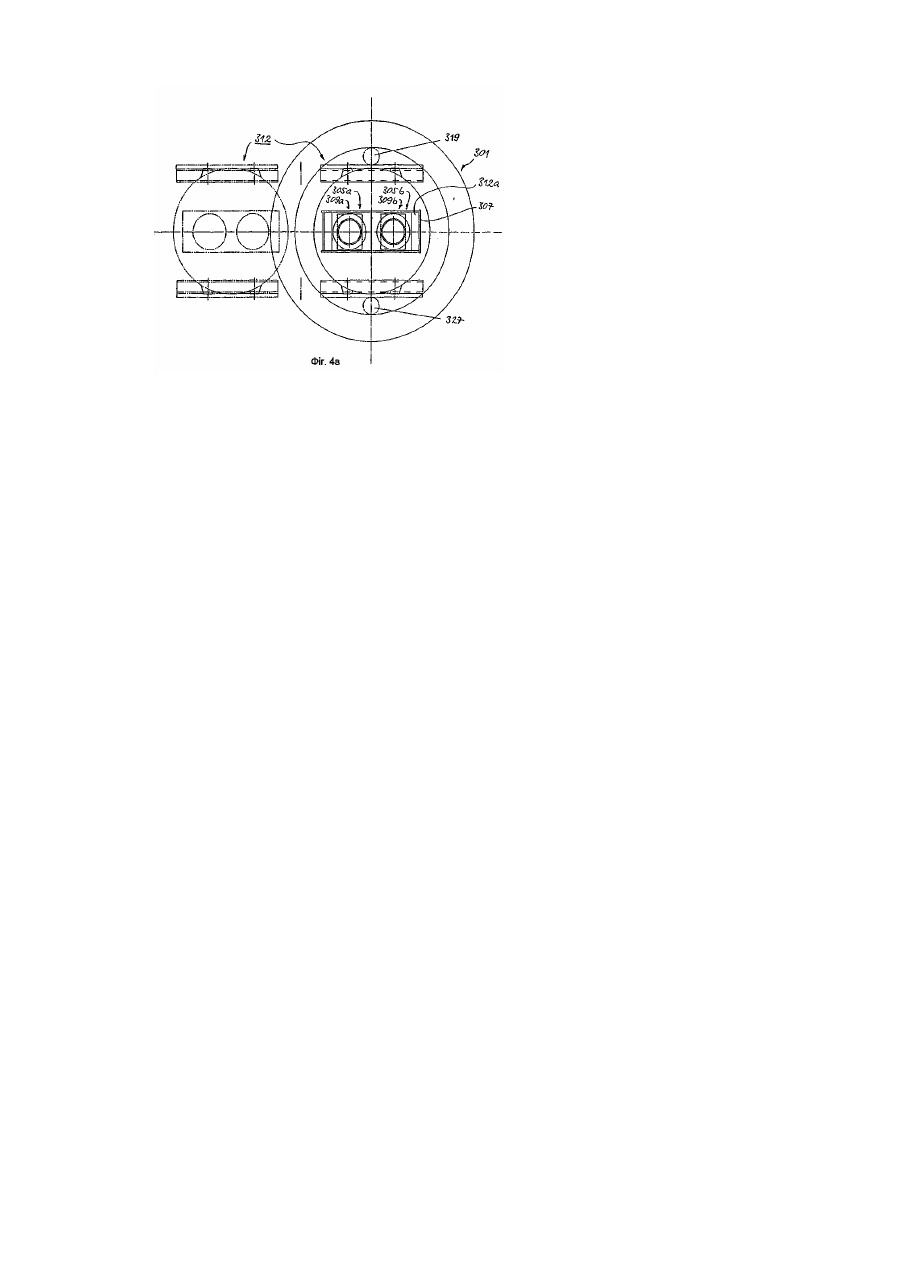

11. Завантажувальний пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що між накопичувальним бункером або накопичувальними бункерами (103, 105; 303, 305) передбачена конструктивна група (312) клапанів, яка містить щонайменше один перший клапан (103b, 105b; 303b, 305b) для регулювання потоку матеріалу та один перший газонепроникний запірний клапан (309; 309а, 309b).

12. Завантажувальний пристрій за п. 11, який відрізняється тим, що між накопичувальним бункером або накопичувальними бункерами (303, 305) і конструктивною групою (312) клапанів передбачена прийомна лійка (304, 306) для кожного накопичувального бункера, на випуску якої розташований клапан (303b, 305b) для регулювання потоку матеріалу.

13. Завантажувальний пристрій за п. 12, який відрізняється тим, що на випуску одного або кожного накопичувального бункера (303, 305) у відповідній приймальній лійці (304, 306) розташований другий газонепроникний запірний клапан (308, 310).

14. Завантажувальний пристрій за будь-яким з пп. 11-13, який відрізняється тим, що в конструктивній групі (312) клапанів, яка містить один або всі клапани (303b, 305b) для регулювання потоку матеріалу, один перший або всі перші запірні клапани (309а, 309b) та приводи клапанів, що відносяться до них, виконані у вигляді єдиного блока, що має можливість зсуву по відношенню до шахтної печі і накопичувального бункера (303, 305).

15. Завантажувальний пристрій за будь-яким з пп. 11-14, який відрізняється тим, що впускний фланець (301а) шахтної печі (301) ущільнений стосовно прилягаючого до нього фланця (312а) конструктивної групи (312) клапанів, зокрема, з використанням притискного пристрою, що компенсує теплове розширення.

16. Завантажувальний пристрій за п. 15, який відрізняється тим, що притискний пристрій містить гідравлічний притискний пристрій або термостатичні притискні елементи.
