Комплекс шахтного іскробезпечного зв’язку

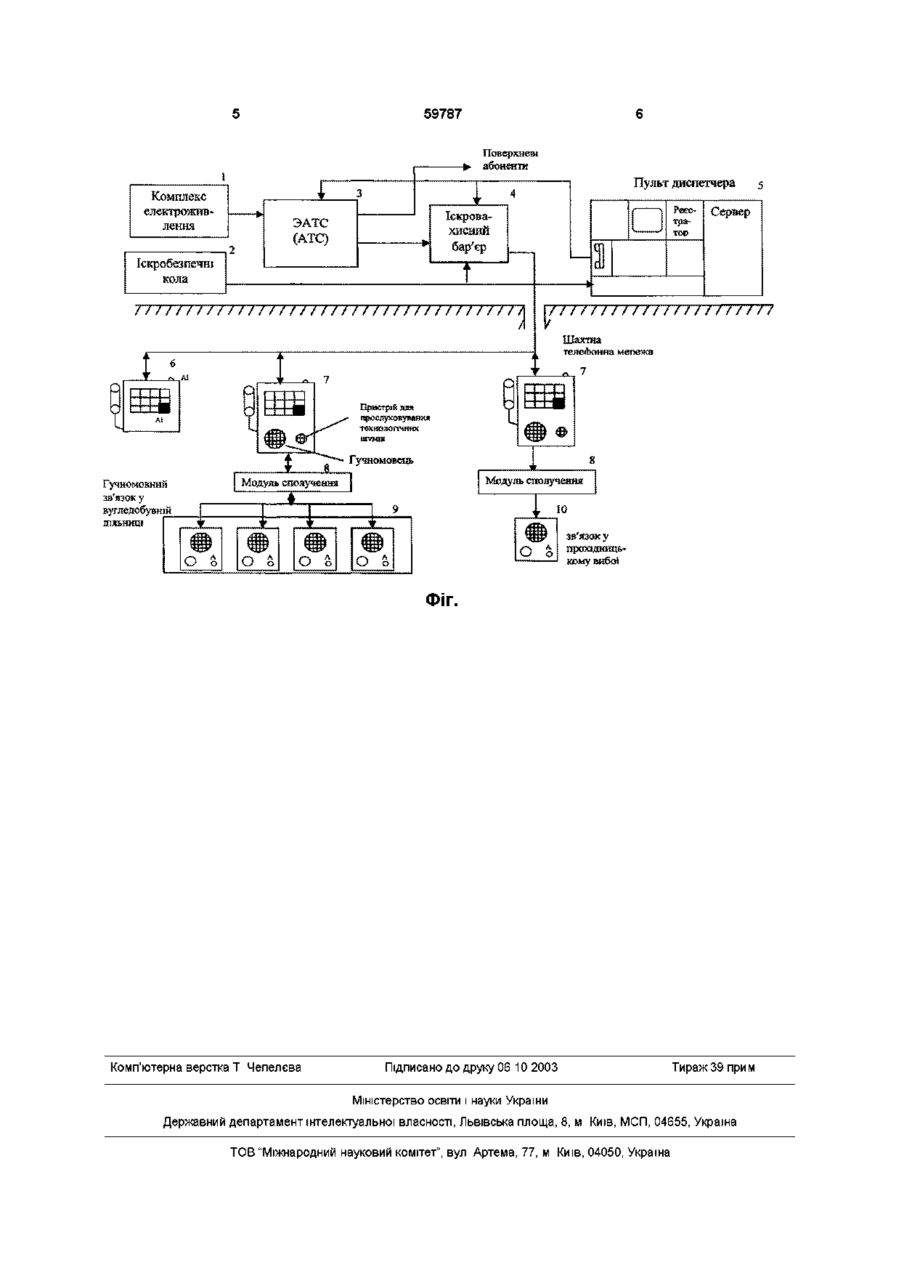

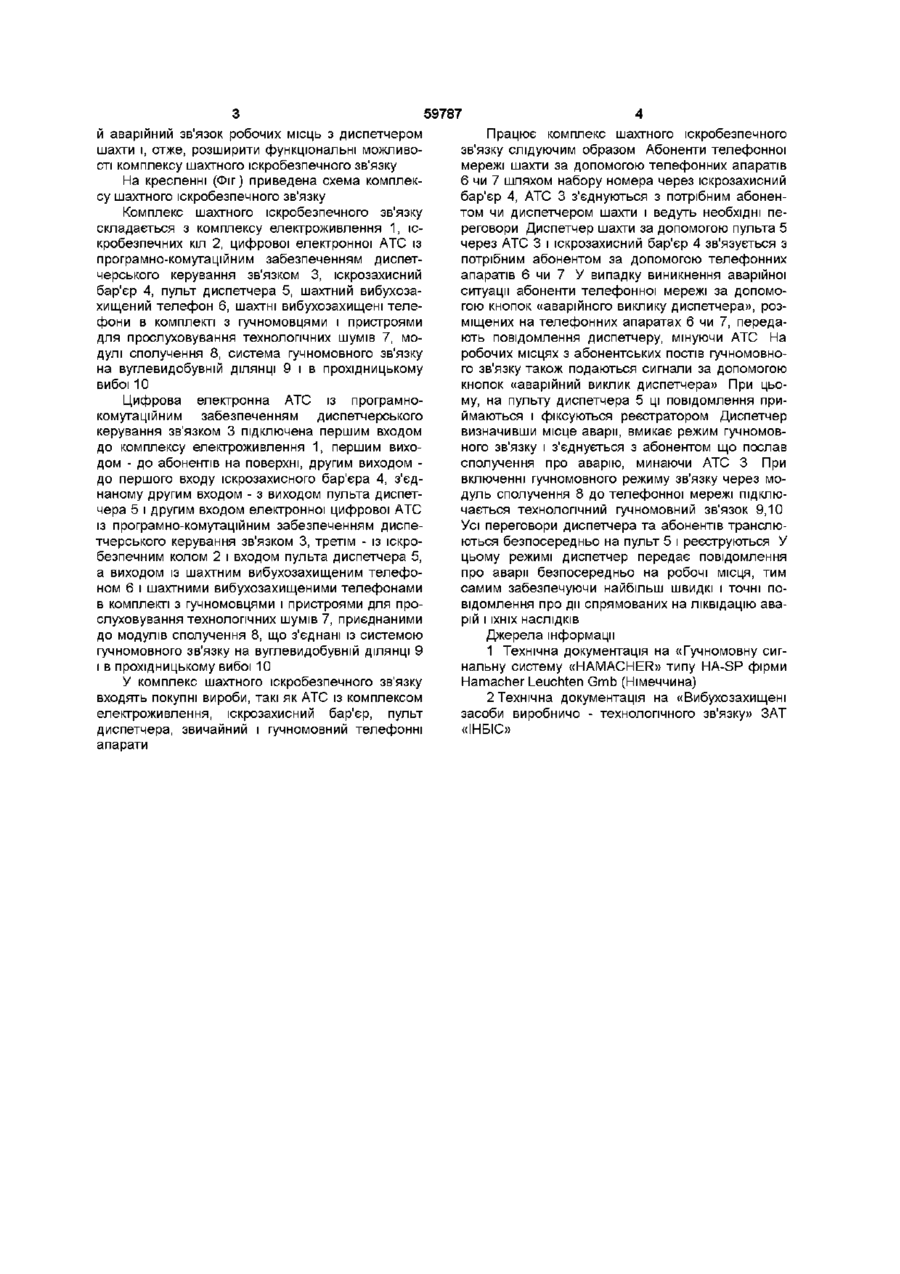

Комплекс шахтного іскробезпечного зв'язку, що складається з цифрової електронної АТС із програмно-комутаційним забезпеченням диспетчерського керування зв'язком, перший вхід якої підключений до комплексу електроживлення, перший вихід - до абонентів на поверхні, другий вихід - до першого входу іскрозахисного бар'єра, з'єднаного другим входом з виходом пульта диспетчера і другим входом цифрової електронної АТС із програмно-комутаційним забезпеченням диспетчерського керування зв'язком, третім - із іскробезпечним колом і входом пульта диспетчера, а виходом - із шахтним вибухозахищеним телефоном і шахтними вибухозахищеними телефонами в комплекті з іскробезпечним гучномовцем і пристроєм для прослуховування технологічних шумів, підключеними до модулів сполучення, який відрізняється тим, що в нього введена система гучномовного зв'язку з засобами аварійного оповіщення на вуглевидобувній ДІЛЯНЦІ Й у прохідницькому вибої, приєднана до модулів сполучення Винахід відноситься до гірничої промисловості і може використовуватися для зв'язку абонентів, що знаходяться у вибухонебезпечній зоні, між собою і з іншими абонентами шахтного зв'язку Відома гучномовна і сигналізаційна система НА - SP 1 [1], що складається з переговорної станції, кінця лінмі, кінця лінії 2, центрального живильника, генератора вимикального і попереджувального сигналу, системи сполучення е|і, системи сполучення І|І, центрального корпуса, чотирижильної іскробезпечної лінії До недоліків даної системи варто віднести відсутність аварійного виклику диспетчера, складність схемного рішення системи Найбільш близької до комплексу, що заявляється, є система виробничо-технологічного зв'язку шахти [2], що складається з електронної цифрової АТС із програмно-комутаційним забезпеченням диспетчерського керування зв'язком, комплексу шахтного іскробезпечного зв'язку, у який входять електроживильний комплекс, бар'єр іскрозахисний телефонний, пульт диспетчера багатофункціональний, пристрій запису переговорів, шахтні вибухозахищені телефони, шахтні вибухозахищені телефони в комплекті з іскробезпечним гучномовцем Недоліком даної системи є те, що у неї немає аварійного виклику диспетчера і відсутність технологічного зв'язку робочих місць з диспетчером ша хти Задачею винаходу є розширення функціональних можливостей комплексу за рахунок забезпечення аварійного виклику диспетчера й аварійного зв'язку робочих місць з диспетчером шахти Поставлена задача розв'язується тим, що в комплекс шахтного іскробезпечного зв'язку, що складається з цифровій електронній АТС із програмно-комутаційним забезпеченням диспетчерського керування зв'язком, перший вхід якої підключений до комплексу електроживлення, перший вихід - до абонентів на поверхні, другий вихід - до першого входу іскрозахисного бар'єра, з'єднаному другим входом з виходом пульта диспетчера і другим входом цифрової електронної АТС із програмно-комутаційним забезпеченням диспетчерського керування зв'язком, третім - із іскробезпечним колом і входом пульта диспетчера, а виходом - із шахтним вибухозахищеним телефоном і шахтними вибухозахищеними телефонами в комплекті з ікробезпечним гучномовцем і пристроєм для прослуховування технологічних шумів, підключеними до модулів з'єднання, введена система гучномовного зв'язку з засобами аварійного оповіщення на вуглевидобувній ДІЛЯНЦІ й у прохідницькому вибої, приєднана до модулів сполучення Застосування гучномовного зв'язку на вуглевидобувній ДІЛЯНЦІ й у прохідницькому вибої дозволило забезпечити аварійний виклик диспетчера 1 00 о> ю 59787 й аварійний зв'язок робочих місць з диспетчером шахти і, отже, розширити функціональні можливості комплексу шахтного іскробезпечного зв'язку На кресленні (Фіг) приведена схема комплексу шахтного іскробезпечного зв'язку Комплекс шахтного іскробезпечного зв'язку складається з комплексу електроживлення 1, іскробезпечних кіл 2, цифрової електронної АТС із програмно-комутаційним забезпеченням диспетчерського керування зв'язком 3, іскрозахисний бар'єр 4, пульт диспетчера 5, шахтний вибухозахищений телефон 6, шахтні вибухозахищені телефони в комплекті з гучномовцями і пристроями для прослуховування технологічних шумів 7, модулі сполучення 8, система гучномовного зв'язку на вуглевидобувній ДІЛЯНЦІ 9 і в прохідницькому вибої 10 Цифрова електронна АТС із програмнокомутаційним забезпеченням диспетчерського керування зв'язком 3 підключена першим входом до комплексу електроживлення 1, першим виходом - до абонентів на поверхні, другим виходом до першого входу іскрозахисного бар'єра 4, з'єднаному другим входом - з виходом пульта диспетчера 5 і другим входом електронної цифрової АТС із програмно-комутаційним забезпеченням диспетчерського керування зв'язком 3, третім - із іскробезпечним колом 2 і входом пульта диспетчера 5, а виходом із шахтним вибухозахищеним телефоном 6 і шахтними вибухозахищеними телефонами в комплекті з гучномовцями і пристроями для прослуховування технологічних шумів 7, приєднаними до модулів сполучення 8, що з'єднані із системою гучномовного зв'язку на вуглевидобувній ДІЛЯНЦІ 9 і в прохідницькому вибої 10 У комплекс шахтного іскробезпечного зв'язку входять покупні вироби, такі як АТС із комплексом електроживлення, іскрозахисний бар'єр, пульт диспетчера, звичайний і гучномовний телефонні апарати Працює комплекс шахтного іскробезпечного зв'язку слідуючим образом Абоненти телефонної мережі шахти за допомогою телефонних апаратів 6 чи 7 шляхом набору номера через іскрозахисний бар'єр 4, АТС 3 з'єднуються з потрібним абонентом чи диспетчером шахти і ведуть необхідні переговори Диспетчер шахти за допомогою пульта 5 через АТС 3 і іскрозахисний бар'єр 4 зв'язується з потрібним абонентом за допомогою телефонних апаратів 6 чи 7 У випадку виникнення аварійної ситуації абоненти телефонної мережі за допомогою кнопок «аварійного виклику диспетчера», розміщених на телефонних апаратах 6 чи 7, передають повідомлення диспетчеру, мінуючи АТС На робочих місцях з абонентських постів гучномовного зв'язку також подаються сигнали за допомогою кнопок «аварійний виклик диспетчера» При цьому, на пульту диспетчера 5 ці повідомлення приймаються і фіксуються реєстратором Диспетчер визначивши місце аварії, вмикає режим гучномовного зв'язку і з'єднується з абонентом що послав сполучення про аварію, минаючи АТС 3 При включенні гучномовного режиму зв'язку через модуль сполучення 8 до телефонної мережі підключається технологічний гучномовний зв'язок 9,10 Усі переговори диспетчера та абонентів транслюються безпосередньо на пульт 5 і реєструються У цьому режимі диспетчер передає повідомлення про аварії безпосередньо на робочі місця, тим самим забезпечуючи найбільш швидкі і точні повідомлення про дії спрямованих на ліквідацію аварій і їхніх наслідків Джерела інформації 1 Технічна документація на «Гучномовну сигнальну систему «HAMACHER» типу HA-SP фірми Hamacher Leuchten Gmb (Німеччина) 2 Технічна документація на «Вибухозахищені засоби виробничо - технологічного зв'язку» ЗАТ «ІНБІС» 59787 -»• Поверхневі абоненти Пульт диспетчера Комплекс електрожив Реєстратор Іскровахисний бар'єр ЭАТС (АТС) Сервер Іскробезпечш кола / / 77//7/77/////////////////////////А/ Шахтна телеіЬонна 7 Пристрій дай проеяуховувдння технологічних ШУМІВ Гучномовець Модуль сполучення Модуль сполучення Гучномовний зв'язок у вугледобувнш ДІЛЬНИЦІ 10 о о Г о О О 6 зв'язок у прохщниць Фіг. Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна 5
