Система для проведення трансакцій

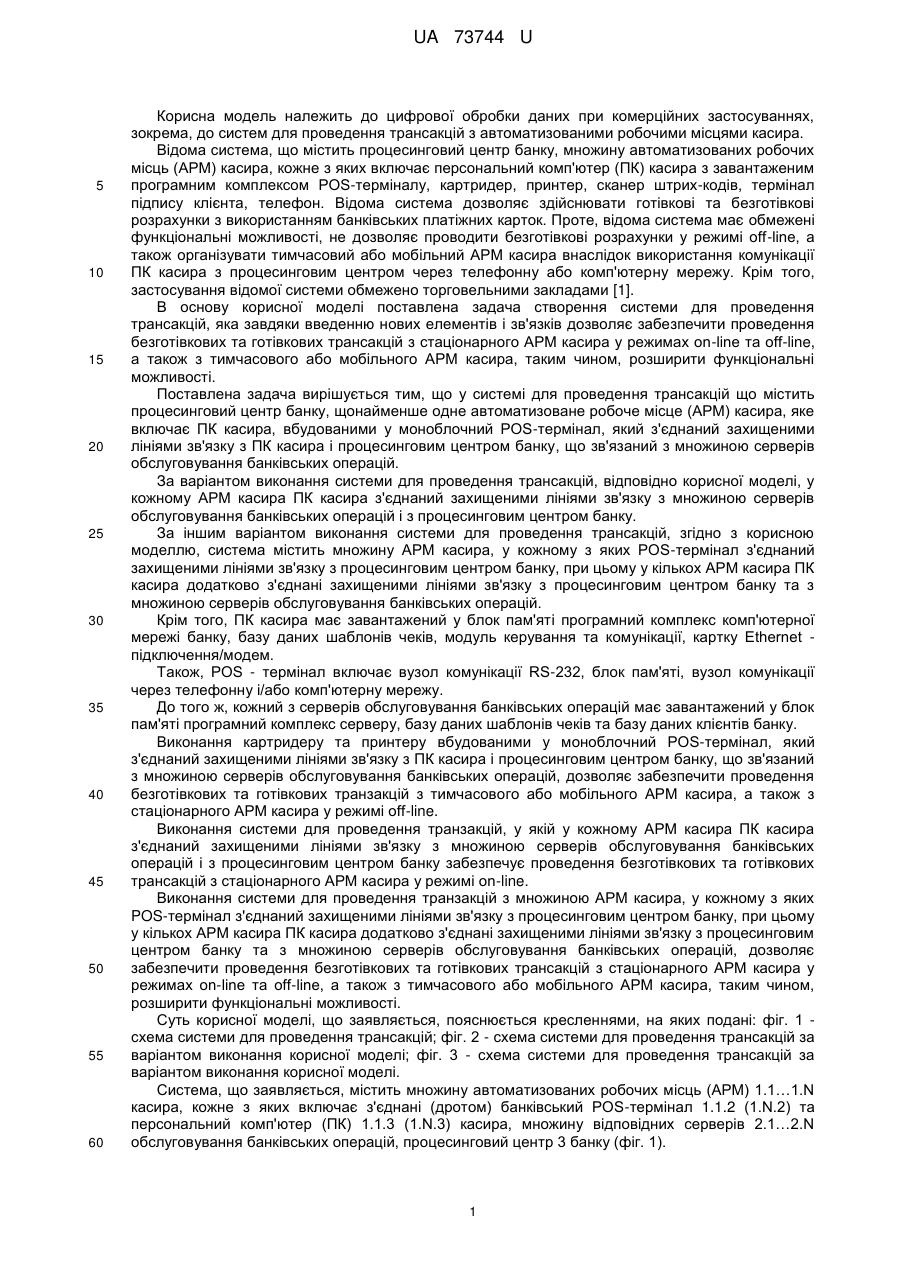

Реферат: UA 73744 U UA 73744 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до цифрової обробки даних при комерційних застосуваннях, зокрема, до систем для проведення трансакцій з автоматизованими робочими місцями касира. Відома система, що містить процесинговий центр банку, множину автоматизованих робочих місць (АРМ) касира, кожне з яких включає персональний комп'ютер (ПК) касира з завантаженим програмним комплексом POS-терміналу, картридер, принтер, сканер штрих-кодів, термінал підпису клієнта, телефон. Відома система дозволяє здійснювати готівкові та безготівкові розрахунки з використанням банківських платіжних карток. Проте, відома система має обмежені функціональні можливості, не дозволяє проводити безготівкові розрахунки у режимі off-line, а також організувати тимчасовий або мобільний АРМ касира внаслідок використання комунікації ПК касира з процесинговим центром через телефонну або комп'ютерну мережу. Крім того, застосування відомої системи обмежено торговельними закладами [1]. В основу корисної моделі поставлена задача створення системи для проведення трансакцій, яка завдяки введенню нових елементів і зв'язків дозволяє забезпечити проведення безготівкових та готівкових трансакцій з стаціонарного АРМ касира у режимах on-line та off-line, а також з тимчасового або мобільного АРМ касира, таким чином, розширити функціональні можливості. Поставлена задача вирішується тим, що у системі для проведення трансакцій що містить процесинговий центр банку, щонайменше одне автоматизоване робоче місце (АРМ) касира, яке включає ПК касира, вбудованими у моноблочний POS-термінал, який з'єднаний захищеними лініями зв'язку з ПК касира і процесинговим центром банку, що зв'язаний з множиною серверів обслуговування банківських операцій. За варіантом виконання системи для проведення трансакцій, відповідно корисної моделі, у кожному АРМ касира ПК касира з'єднаний захищеними лініями зв'язку з множиною серверів обслуговування банківських операцій і з процесинговим центром банку. За іншим варіантом виконання системи для проведення трансакцій, згідно з корисною моделлю, система містить множину АРМ касира, у кожному з яких POS-термінал з'єднаний захищеними лініями зв'язку з процесинговим центром банку, при цьому у кількох АРМ касира ПК касира додатково з'єднані захищеними лініями зв'язку з процесинговим центром банку та з множиною серверів обслуговування банківських операцій. Крім того, ПК касира має завантажений у блок пам'яті програмний комплекс комп'ютерної мережі банку, базу даних шаблонів чеків, модуль керування та комунікації, картку Ethernet підключення/модем. Також, POS - термінал включає вузол комунікації RS-232, блок пам'яті, вузол комунікації через телефонну і/або комп'ютерну мережу. До того ж, кожний з серверів обслуговування банківських операцій має завантажений у блок пам'яті програмний комплекс серверу, базу даних шаблонів чеків та базу даних клієнтів банку. Виконання картридеру та принтеру вбудованими у моноблочний POS-термінал, який з'єднаний захищеними лініями зв'язку з ПК касира і процесинговим центром банку, що зв'язаний з множиною серверів обслуговування банківських операцій, дозволяє забезпечити проведення безготівкових та готівкових транзакцій з тимчасового або мобільного АРМ касира, а також з стаціонарного АРМ касира у режимі off-line. Виконання системи для проведення транзакцій, у якій у кожному АРМ касира ПК касира з'єднаний захищеними лініями зв'язку з множиною серверів обслуговування банківських операцій і з процесинговим центром банку забезпечує проведення безготівкових та готівкових трансакцій з стаціонарного АРМ касира у режимі on-line. Виконання системи для проведення транзакцій з множиною АРМ касира, у кожному з яких POS-термінал з'єднаний захищеними лініями зв'язку з процесинговим центром банку, при цьому у кількох АРМ касира ПК касира додатково з'єднані захищеними лініями зв'язку з процесинговим центром банку та з множиною серверів обслуговування банківських операцій, дозволяє забезпечити проведення безготівкових та готівкових трансакцій з стаціонарного АРМ касира у режимах on-line та off-line, a також з тимчасового або мобільного АРМ касира, таким чином, розширити функціональні можливості. Суть корисної моделі, що заявляється, пояснюється кресленнями, на яких подані: фіг. 1 схема системи для проведення трансакцій; фіг. 2 - схема системи для проведення трансакцій за варіантом виконання корисної моделі; фіг. 3 - схема системи для проведення трансакцій за варіантом виконання корисної моделі. Система, що заявляється, містить множину автоматизованих робочих місць (АРМ) 1.1…1.N касира, кожне з яких включає з'єднані (дротом) банківський POS-термінал 1.1.2 (1.N.2) та персональний комп'ютер (ПК) 1.1.3 (1.N.3) касира, множину відповідних серверів 2.1…2.N обслуговування банківських операцій, процесинговий центр 3 банку (фіг. 1). 1 UA 73744 U 5 10 15 20 25 30 35 40 45 50 55 60 Банківський POS-термінал 1.1.2 (1.N.2) виконаний моноблочним, наприклад, типу "HyperCom", "Ingenico". POS-термінал 1.1.2 (1.N.2) включає вбудований картридер 1.1.2.1 (1.N.2.1) (пристрій зчитування даних з банківських платіжних карток), вбудований принтер 1.1.2.2 даних з банківських платіжних карток), вбудований принтер 1.1.2.2 (1.N.2.2), вузол 1.1.2.3 (1.N.2.3) комунікації RS-232, блок 1.1.2.4 (1.N.2.4) пам'яті з програмним комплексом, вузол 1.1.2.5 (1.N.2.5) комунікації через телефонну і/або комп'ютерну мережу. ПК 1.1.3 (1.N.3) касира містить блок 1.1.3.1 (1.N.3.1) пам'яті з програмним комплексом комп'ютерної мережі банку, базу 1.1.3.2 (1.N.3.2) даних шаблонів чеків, модуль 1.1.3.3 (1.N.3.3) керування та комунікації, картку 1.1.3.4 (1.N.3.4) Ethernet - підключення/модем. ПК 1.1.3 (1.N.3) касира виконаний на базі персонального комп'ютера, який має відповідні значення технічних характеристик, наприклад: швидкодія 1 ГГц та об'єм пам'яті 10 Гбайт. Модуль 1.1.3.3 (1.N.3.3) керування та комунікації виконаний у вигляді Java-компоненту, сумісного з операційними системами Windows і/або Unix. Множина серверів 2.1…2.N обслуговування банківських операцій містить, наприклад, сервер 2.1 комунальних платежів, сервер 2.2 обслуговування кредитних рахунків клієнтів, сервер 2.3 обслуговування депозитних рахунків клієнтів, сервер 2.4 обслуговування рахунків мобільного зв'язку, тощо. Кожний з серверів 2.1…2.N обслуговування банківських операцій має відповідно блок 2.1.1 (2.N.1) пам'яті з програмним комплексом відповідного серверу обслуговування банківських операцій, базу 2.1.2 (2.N.2) даних шаблонів чеків серверу, базу 2.1.3 (2.N.3) даних клієнтів серверу. POS-термінал 1.1.2 (1.N.2) через вузол 1.1.2.3 (1.N.2.3) комунікації RS-232 з'єднаний захищеною лінією зв'язку (у вигляді дроту) з ПК 1.1.3 (1.N.3) касира через модуль 1.1.3.3 (1.N.3.3) керування та комунікації. POS-термінал 1.1.2 (1.N.2) через вузол 1.1.2.5 (1.N.2.5) комунікації через телефонну або комп'ютерну мережу з'єднаний захищеною лінією зв'язку з процесинговим центром 3 банку. Кожний з серверів 2.1…2.N обслуговування банківських операцій з'єднаний захищеними лініями зв'язку з процесинговим центром 3 банку. За другим варіантом виконання системи, що заявляється, ПК 1.1.3 (1.N.3) касира (кожного АРМ 1.1 (1.N.) касира) через картку 1.1.3.4 (1.N.3.4) Ethernet - підключення/модем з'єднаний захищеними лініями зв'язку з множиною серверів 2.1-2.N обслуговування банківських операцій, а також з процесинговим центром 3 банку (фіг.2). За іншим варіантом виконання системи, що заявляється, усі АРМ 1.1 (1.N.) касира через POS-термінали 1.1.2 (1.N.2) з'єднані захищеними лініями зв'язку з процесинговим центром 3 банку, при цьому кілька АРМ 1.1 (1.N.) касира також через ПК 1.1.3 (1.N.3) касира з'єднані захищеними лініями зв'язку з процесинговим центром 3 банку, а також з множиною серверів 2.1…2.N обслуговування банківських операцій (фіг.3). Захищені лінії зв'язку виконані, наприклад, у вигляді комп'ютерних мереж зв'язку, телефонного зв'язку, радіозв'язку тощо. Система для проведення трансакцій (фіг.1) працює наступним чином. Касир перед початком роботи у ручному режимі завантажує у ПК 1.1.3 касира (у блок 1.1.3.1 пам'яті та у базу 1.1.3.2 даних шаблонів чеків) оновлені програмні комплекси та шаблони чеків з серверів 2.1…2.N обслуговування банківських операцій, у залежності від місця встановлення АРМ 1.1. Для виконання безготівкових трансакцій клієнт надає касиру платіжну картку (не показано) та вказує вид вибраної банківської операції (операцій), наприклад сплата кредиту, поповнення депозиту, сплата комунальних послуг, поповнення рахунку мобільного зв'язку тощо. Касир вводить платіжну картку клієнта в картридер 1.1.2.1 POS-терміналу 1.1.2, з якого зчитані дані картки клієнта по захищеній лінії зв'язку передають до модуля 1.1.3.3 керування та комунікації ПК 1.1.3 касира. Касир у завантаженому у блок пам'яті 1.1.3.1 програмному комплексі комп'ютерної мережі банку вибирає необхідну програму, що відповідає вибраному клієнтом виду банківської операції, вводить дані картки, суму та інші необхідні дані для виконання авторизаційного запиту на списання з картки клієнта необхідної суми для здійснення трансакції. Сформований авторизаційний запит через модуль 1.1.3.3 керування та комунікації з ПК 1.1.3 касира надсилають по захищеної лінії зв'язку до POS - терміналу 1.1.2. З POS - терміналу 1.1.2 через вузол 1.1.2.5 комунікації через телефонну і/або комп'ютерну мережу скеровують вказаний авторизаційний запит по захищеній лінії зв'язку до процесингового центру 3 банку (та, за необхідністю, до процесингового центру емітента картки). Позитивну авторизаційну відповідь, яка містить унікальний ідентифікатор запиту (референс), від процесингового центру 3 банку через POS-термінал 1.1.2 надсилають до ПК 1.1.3 касира, після цього касир завершує трансакцію. При цьому на ПК 1.1.3 касира, використовуючи базу 1.1.3.2 даних шаблонів чеків, формують у електронному вигляді чек, який надсилають для друку до POS-терміналу 1.1.2, 2 UA 73744 U 5 10 15 20 25 30 35 40 45 зокрема до блока 1.1.2.4. пам'яті. Якщо принтер 1.1.2.2 POS-терміналу 1.1.2 знаходиться у стані готовності - відразу друкують на паперовий носій два примірники чека (не показано), які підписують касир і клієнт. Якщо клієнт вибрав кілька видів банківських операцій, після їх завершення, послідовно сформовані на ПК 1.1.3 касира чеки зберігають у файл, потім надсилають для друку до POS-терміналу 1.1.2. Для виконання готівкових операції касир у програмному комплексі комп'ютерної мережі банку вибирає необхідний програму, що відповідає вибраному клієнтом виду банківської операції, наприклад, поповнення депозиту, вводить суму, платіжні реквізити та інші необхідні дані. Сформований на ПК 1.1.3 касира запит з референсом трансакції надсилають через POSтермінал 1.1.2 до процесингового центру 3 банку, потім по захищеній лінії зв'язку до серверу 2.3 обслуговування депозитних рахунків клієнтів. Позитивна відповідь з серверу 2.3 обслуговування депозитних рахунків клієнтів через процесинговий центр 3 банку та POS-термінал 1.1.2 надходить до ПК 1.1.3 касира. Аналогічно, на ПК 1.1.3 касира формують чек, який надсилають для друку до POS-терміналу 1.1.2. Таким чином, корисна модель, що заявляється, забезпечує проведення безготівкових та готівкових трансакцій у системах з тимчасовими та/або мобільними АРМ касира, а також у системах з стаціонарними АРМ касира у режимі " off-line". Система за другим варіантом виконання корисної моделі (фіг. 2) працює наступним чином. Перед початком роботи, а також протягом робочого дня, у автоматичному режимі оновлені програмні комплекси та шаблони чеків з серверів 2.1…2.N обслуговування банківських операцій по захищених лініях зв'язку надсилають до ПК 1.1.3 касира і завантажують у блок 1.1.3.1 пам'яті та у базу 1.1.3.2 даних шаблонів чеків. При виконанні безготівкових трансакцій зчитані картридером 1.1.2.1 POS-терміналу 1.1.2 дані картки клієнта по захищеній лінії зв'язку передають до модуля 1.1.3.3 керування та комунікації ПК 1.1.3 касира. Сформований на ПК 1.1.3 касира запит з референсом трансакції через картку Ethernet - підключення/модем 1.1.3.4 надсилають по захищеній лінії зв'язку до процесингового центру 3 банку. Після отримання ПК 1.1.3 касира позитивної авторизаційної відповіді формують у електронному вигляді чек, який надсилають через ПК 1.1.3 касира до POS-терміналу 1.1.2 для друку. При виконанні готівкових трансакцій касир у програмному комплексі комп'ютерної мережі банку вибирає необхідну програму, що відповідає вибраному клієнтом виду банківської операції, наприклад, сплата кредиту, вводить суму, платіжні реквізити та інші необхідні дані. Сформований на ПК 1.1.3 касира запит з референсом трансакції надсилають по захищеній лінії зв'язку до серверу 2.2 обслуговування кредитних рахунків клієнтів. Позитивна відповідь надходить до ПК 3 касира. На ПК 1.1.3 касира формують чек, який надсилають для друку до POS-терміналу 1.1.2. Таким чином, корисна модель, що заявляється, забезпечує проведення безготівкових та готівкових трансакцій у системах з стаціонарними АРМ касира у режимі "online". Система за іншим варіантом виконання корисної моделі (фіг. 3) працює аналогічно, оскільки містить як стаціонарній АРМ 1.1 касира так і мобільний/тимчасовий АРМ 1.2 касира. Отже, корисна модель, що заявляється, дозволяє забезпечити проведення безготівкових та готівкових трансакцій з стаціонарного АРМ касира у режимах on-line та off-line, а також з тимчасового або мобільного АРМ касира, таким чином, розширити функціональні можливості системи для проведення трансакцій. Джерела інформації: 1. Патент US 6615194 В1, публ. 02.09.2003 p. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Система для проведення трансакцій, що містить процесинговий центр банку, щонайменше одне автоматизоване робоче місце (АРМ) касира, яке включає ПК касира, картридер, принтер, яка відрізняється тим, що картридер та принтер виконані вбудованими у моноблочний POSтермінал, який з'єднаний захищеними лініями зв'язку з ПК касира і процесинговим центром банку, що зв'язаний з множиною серверів обслуговування банківських операцій. 2. Система за п. 1, яка відрізняється тим, що у кожному АРМ касира ПК касира з'єднаний захищеними лініями зв'язку з множиною серверів обслуговування банківських операцій і з процесинговим центром банку. 3. Система за п. 1, яка відрізняється тим, що містить множину АРМ касира, у кожному з яких POS-термінал з'єднаний захищеними лініями зв'язку з процесинговим центром банку, при цьому 3 UA 73744 U 5 10 у кількох АРМ касира ПК касира додатково з'єднані захищеними лініями зв'язку з процесинговим центром банку та з множиною серверів обслуговування банківських операцій. 4. Система за будь-яким з пп. 1-3, яка відрізняється тим, що ПК касира має завантажений у блок пам'яті програмний комплекс комп'ютерної мережі банку, базу даних шаблонів чеків, модуль керування та комунікації, картку Ethernet-підключення/модем. 5. Система за будь-яким з пп. 1-3, яка відрізняється тим, що POS-термінал включає вузол комунікації RS-232, блок пам'яті, вузол комунікації через телефонну і/або комп'ютерну мережу. 6. Система за будь-яким з пп. 1-3, яка відрізняється тим, що кожний з серверів обслуговування банківських операцій має завантажений у блок пам'яті програмний комплекс сервера, базу даних шаблонів чеків та базу даних клієнтів банку. 4 UA 73744 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
