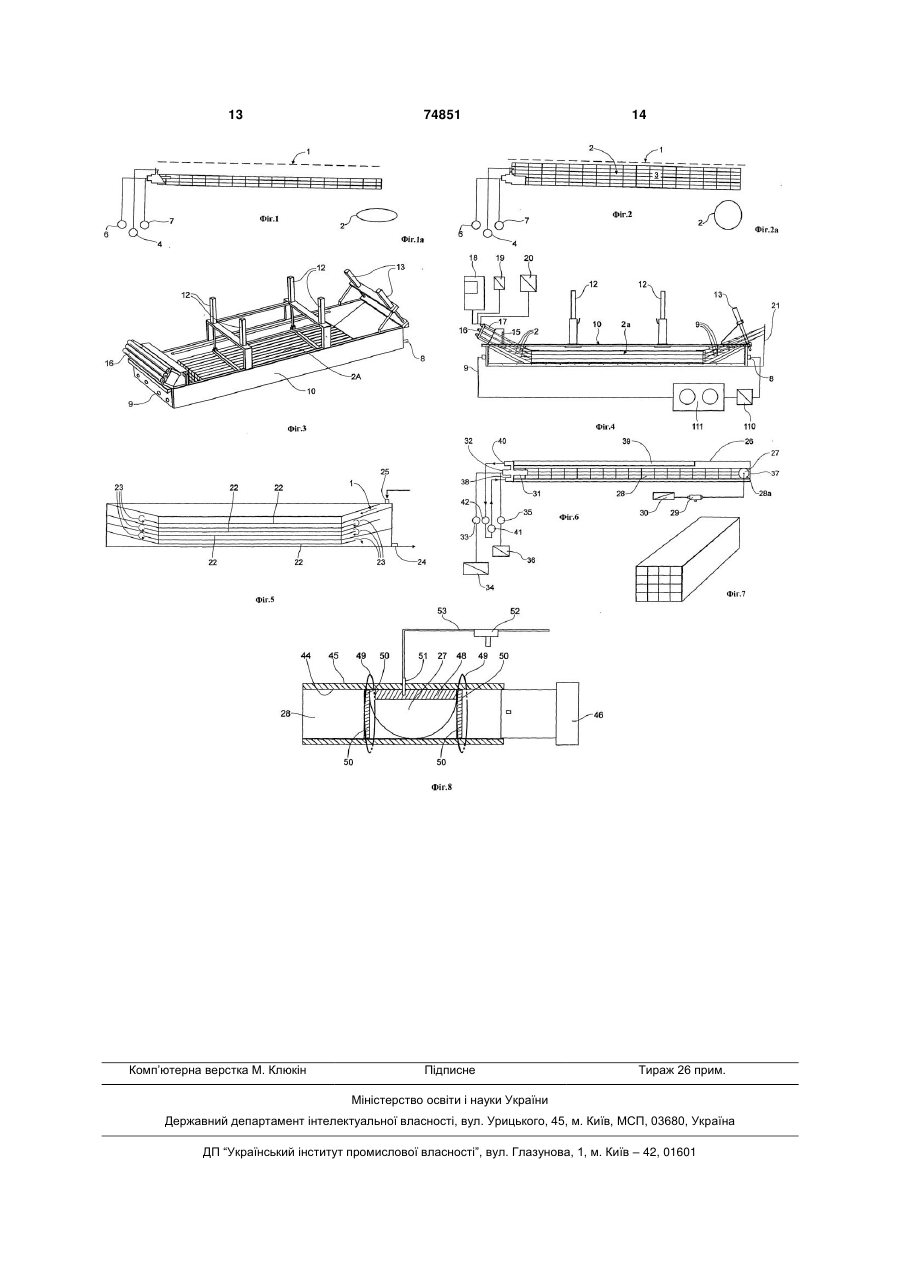

Спосіб і пристрій для виготовлення снігу

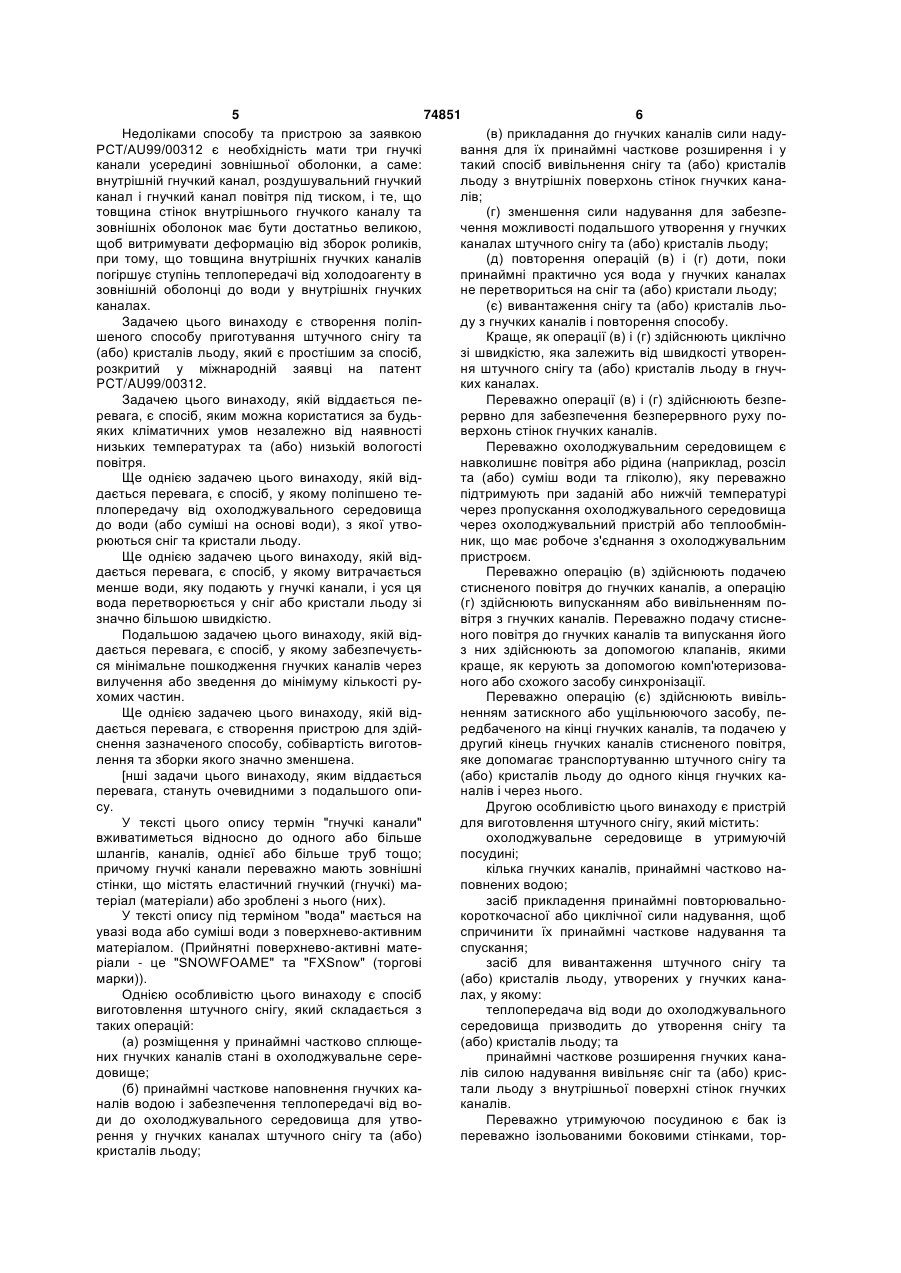

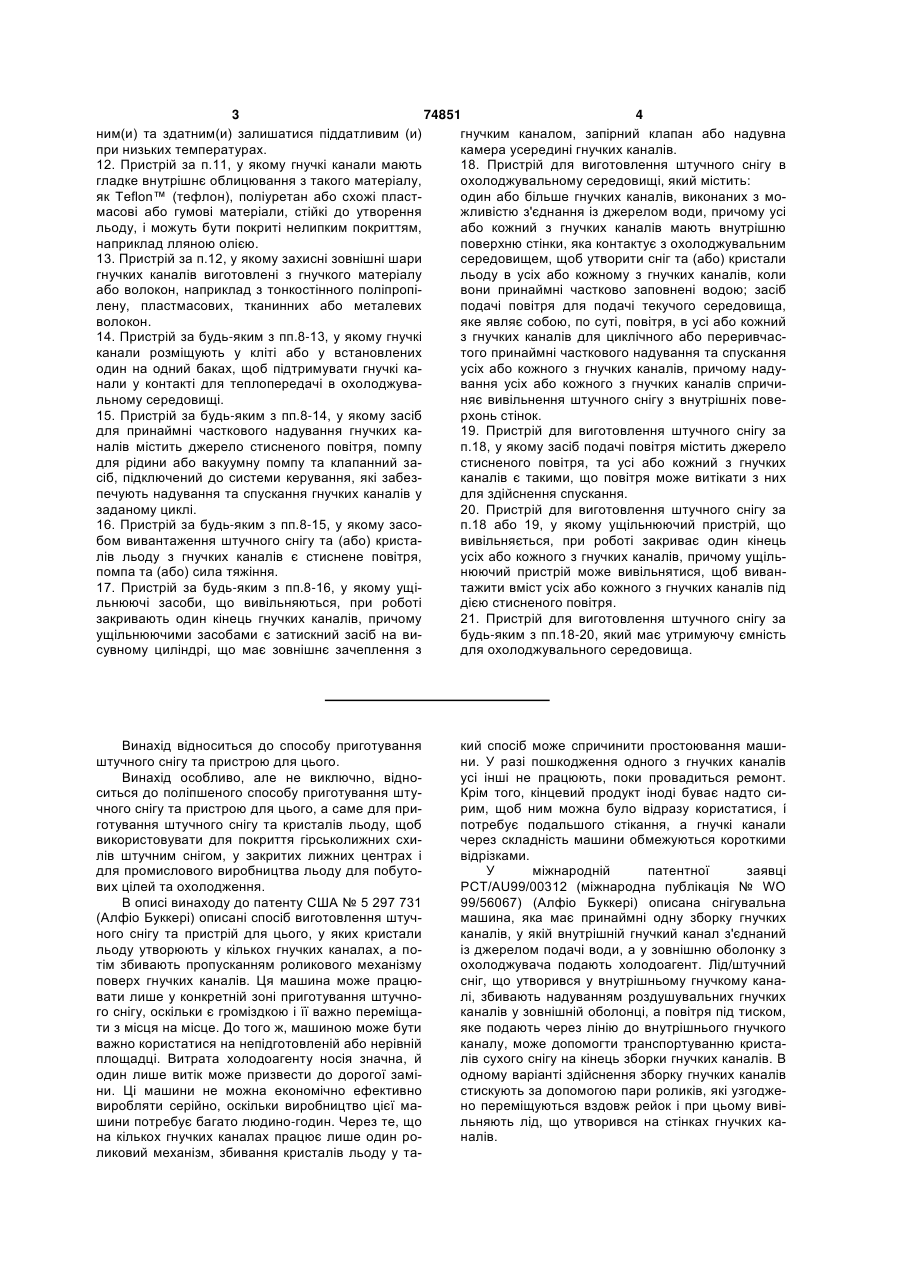

1. Спосіб виготовлення штучного снігу, який складається з таких операцій: (а) розміщення гнучких каналів у принаймні частково сплющеному стані в охолоджувальному середовищі; (б) принаймні часткове наповнення гнучких каналів водою для забезпечення теплопередачі від води до охолоджувального середовища для утворення у гнучких каналах штучного снігу та (або) кристалів льоду; (в) прикладання до гнучких каналів сили надування для принаймні часткового розширення і у такий спосіб вивільнення снігу та (або) кристалів льоду з внутрішніх поверхонь стінок гнучких каналів; (г) зменшення сили надування для забезпечення подальшого утворення штучного снігу та (або) кристалів льоду у гнучких каналах; (д) повторення операцій (в) і (г) доти, поки принаймні практично уся вода у гнучких каналах не перетвориться на сніг та (або) кристали льоду; (е) вивантаження снігу та (або) кристалів льоду з гнучких каналів і повторення способу. 2. Спосіб за п.1, у якому операції (в) і (г) здійснюють циклічно із швидкістю, яка залежить від швидкості утворення штучного снігу та (або) кристалів льоду в гнучких каналах. 3. Спосіб за п.2, у якому операції (в) і (г) здійснюють безперервно для забезпечення безперервного руху поверхонь стінок гнучких каналів. 4. Спосіб за будь-яким з пп.1-3, у якому охолоджувальне середовище, навколишнє повітря або рідину, підтримують при заданій або нижчій температурі шляхом пропускання охолоджувального середовища через охолоджувальний пристрій або 2 (19) 1 3 74851 4 ним(и) та здатним(и) залишатися піддатливим (и) гнучким каналом, запірний клапан або надувна при низьких температурах. камера усередині гнучких каналів. 12. Пристрій за п.11, у якому гнучкі канали мають 18. Пристрій для виготовлення штучного снігу в гладке внутрішнє облицювання з такого матеріалу, охолоджувальному середовищі, який містить: як Teflon™ (тефлон), поліуретан або схожі пластодин або більше гнучких каналів, виконаних з момасові або гумові матеріали, стійкі до утворення жливістю з'єднання із джерелом води, причому усі льоду, і можуть бути покриті нелипким покриттям, або кожний з гнучких каналів мають внутрішню наприклад лляною олією. поверхню стінки, яка контактує з охолоджувальним 13. Пристрій за п.12, у якому захисні зовнішні шари середовищем, щоб утворити сніг та (або) кристали гнучких каналів виготовлені з гнучкого матеріалу льоду в усіх або кожному з гнучких каналів, коли або волокон, наприклад з тонкостінного поліпропівони принаймні частково заповнені водою; засіб лену, пластмасових, тканинних або металевих подачі повітря для подачі текучого середовища, волокон. яке являє собою, по суті, повітря, в усі або кожний 14. Пристрій за будь-яким з пп.8-13, у якому гнучкі з гнучких каналів для циклічного або переривчасканали розміщують у кліті або у встановлених того принаймні часткового надування та спускання один на одний баках, щоб підтримувати гнучкі каусіх або кожного з гнучких каналів, причому надунали у контакті для теплопередачі в охолоджувавання усіх або кожного з гнучких каналів спричильному середовищі. няє вивільнення штучного снігу з внутрішніх пове15. Пристрій за будь-яким з пп.8-14, у якому засіб рхонь стінок. для принаймні часткового надування гнучких ка19. Пристрій для виготовлення штучного снігу за налів містить джерело стисненого повітря, помпу п.18, у якому засіб подачі повітря містить джерело для рідини або вакуумну помпу та клапанний застисненого повітря, та усі або кожний з гнучких сіб, підключений до системи керування, які забезканалів є такими, що повітря може витікати з них печують надування та спускання гнучких каналів у для здійснення спускання. заданому циклі. 20. Пристрій для виготовлення штучного снігу за 16. Пристрій за будь-яким з пп.8-15, у якому засоп.18 або 19, у якому ущільнюючий пристрій, що бом вивантаження штучного снігу та (або) криставивільняється, при роботі закриває один кінець лів льоду з гнучких каналів є стиснене повітря, усіх або кожного з гнучких каналів, причому ущільпомпа та (або) сила тяжіння. нюючий пристрій може вивільнятися, щоб виван17. Пристрій за будь-яким з пп.8-16, у якому ущітажити вміст усіх або кожного з гнучких каналів під льнюючі засоби, що вивільняються, при роботі дією стисненого повітря. закривають один кінець гнучких каналів, причому 21. Пристрій для виготовлення штучного снігу за ущільнюючими засобами є затискний засіб на вибудь-яким з пп.18-20, який має утримуючу ємність сувному циліндрі, що має зовнішнє зачеплення з для охолоджувального середовища. Винахід відноситься до способу приготування штучного снігу та пристрою для цього. Винахід особливо, але не виключно, відноситься до поліпшеного способу приготування штучного снігу та пристрою для цього, а саме для приготування штучного снігу та кристалів льоду, щоб використовувати для покриття гірськолижних схилів штучним снігом, у закритих лижних центрах і для промислового виробництва льоду для побутових цілей та охолодження. В описі винаходу до патенту США № 5 297 731 (Алфіо Буккері) описані спосіб виготовлення штучного снігу та пристрій для цього, у яких кристали льоду утворюють у кількох гнучких каналах, а потім збивають пропусканням роликового механізму поверх гнучких каналів. Ця машина може працювати лише у конкретній зоні приготування штучного снігу, оскільки є громіздкою і її важно переміщати з місця на місце. До того ж, машиною може бути важно користатися на непідготовленій або нерівній площадці. Витрата холодоагенту носія значна, й один лише витік може призвести до дорогої заміни. Ці машини не можна економічно ефективно виробляти серійно, оскільки виробництво цієї машини потребує багато людино-годин. Через те, що на кількох гнучких каналах працює лише один роликовий механізм, збивання кристалів льоду у та кий спосіб може спричинити простоювання машини. У разі пошкодження одного з гнучких каналів усі інші не працюють, поки провадиться ремонт. Крім того, кінцевий продукт іноді буває надто сирим, щоб ним можна було відразу користатися, ί потребує подальшого стікання, а гнучкі канали через складність машини обмежуються короткими відрізками. У міжнародній патентної заявці PCT/AU99/00312 (міжнародна публікація № WO 99/56067) (Алфіо Буккері) описана снігувальна машина, яка має принаймні одну зборку гнучких каналів, у якій внутрішній гнучкий канал з'єднаний із джерелом подачі води, а у зовнішню оболонку з охолоджувача подають холодоагент. Лід/штучний сніг, що утворився у внутрішньому гнучкому каналі, збивають надуванням роздушувальних гнучких каналів у зовнішній оболонці, а повітря під тиском, яке подають через лінію до внутрішнього гнучкого каналу, може допомогти транспортуванню кристалів сухого снігу на кінець зборки гнучких каналів. В одному варіанті здійснення зборку гнучких каналів стискують за допомогою пари роликів, які узгоджено переміщуються вздовж рейок і при цьому вивільняють лід, що утворився на стінках гнучких каналів. 5 74851 6 Недоліками способу та пристрою за заявкою (в) прикладання до гнучких каналів сили надуPCT/AU99/00312 є необхідність мати три гнучкі вання для їх принаймні часткове розширення і у канали усередині зовнішньої оболонки, а саме: такий спосіб вивільнення снігу та (або) кристалів внутрішній гнучкий канал, роздушувальний гнучкий льоду з внутрішніх поверхонь стінок гнучких канаканал і гнучкий канал повітря під тиском, і те, що лів; товщина стінок внутрішнього гнучкого каналу та (г) зменшення сили надування для забезпезовнішніх оболонок має бути достатньо великою, чення можливості подальшого утворення у гнучких щоб витримувати деформацію від зборок роликів, каналах штучного снігу та (або) кристалів льоду; при тому, що товщина внутрішніх гнучких каналів (д) повторення операцій (в) і (г) доти, поки погіршує ступінь теплопередачі від холодоагенту в принаймні практично уся вода у гнучких каналах зовнішній оболонці до води у внутрішніх гнучких не перетвориться на сніг та (або) кристали льоду; каналах. (є) вивантаження снігу та (або) кристалів льоЗадачею цього винаходу є створення поліпду з гнучких каналів і повторення способу. шеного способу приготування штучного снігу та Краще, як операції (в) і (г) здійснюють циклічно (або) кристалів льоду, який є простішим за спосіб, зі швидкістю, яка залежить від швидкості утворенрозкритий у міжнародній заявці на патент ня штучного снігу та (або) кристалів льоду в гнучPCT/AU99/00312. ких каналах. Задачею цього винаходу, якій віддається пеПереважно операції (в) і (г) здійснюють безперевага, є спосіб, яким можна користатися за будьрервно для забезпечення безперервного руху пояких кліматичних умов незалежно від наявності верхонь стінок гнучких каналів. низьких температурах та (або) низькій вологості Переважно охолоджувальним середовищем є повітря. навколишнє повітря або рідина (наприклад, розсіл Ще однією задачею цього винаходу, якій відта (або) суміш води та гліколю), яку переважно дається перевага, є спосіб, у якому поліпшено тепідтримують при заданій або нижчій температурі плопередачу від охолоджувального середовища через пропускання охолоджувального середовища до води (або суміші на основі води), з якої утвочерез охолоджувальний пристрій або теплообмінрюються сніг та кристали льоду. ник, що має робоче з'єднання з охолоджувальним Ще однією задачею цього винаходу, якій відпристроєм. дається перевага, є спосіб, у якому витрачається Переважно операцію (в) здійснюють подачею менше води, яку подають у гнучкі канали, і уся ця стисненого повітря до гнучких каналів, а операцію вода перетворюється у сніг або кристали льоду зі (г) здійснюють випусканням або вивільненням позначно більшою швидкістю. вітря з гнучких каналів. Переважно подачу стиснеПодальшою задачею цього винаходу, якій відного повітря до гнучких каналів та випускання його дається перевага, є спосіб, у якому забезпечуєтьз них здійснюють за допомогою клапанів, якими ся мінімальне пошкодження гнучких каналів через краще, як керують за допомогою комп'ютеризовавилучення або зведення до мінімуму кількості руного або схожого засобу синхронізації. хомих частин. Переважно операцію (є) здійснюють вивільЩе однією задачею цього винаходу, якій відненням затискного або ущільнюючого засобу, педається перевага, є створення пристрою для здійредбаченого на кінці гнучких каналів, та подачею у снення зазначеного способу, собівартість виготовдругий кінець гнучких каналів стисненого повітря, лення та зборки якого значно зменшена. яке допомагає транспортуванню штучного снігу та [нші задачи цього винаходу, яким віддається (або) кристалів льоду до одного кінця гнучких каперевага, стануть очевидними з подальшого опиналів і через нього. су. Другою особливістю цього винаходу є пристрій У тексті цього опису термін "гнучкі канали" для виготовлення штучного снігу, який містить: вживатиметься відносно до одного або більше охолоджувальне середовище в утримуючій шлангів, каналів, однієї або більше труб тощо; посудині; причому гнучкі канали переважно мають зовнішні кілька гнучких каналів, принаймні частково настінки, що містять еластичний гнучкий (гнучкі) маповнених водою; теріал (матеріали) або зроблені з нього (них). засіб прикладення принаймні повторювальноУ тексті опису під терміном "вода" мається на короткочасної або циклічної сили надування, щоб увазі вода або суміші води з поверхнево-активним спричинити їх принаймні часткове надування та матеріалом. (Прийнятні поверхнево-активні матеспускання; ріали - це "SNOWFOAME" та "FXSnow" (торгові засіб для вивантаження штучного снігу та марки)). (або) кристалів льоду, утворених у гнучких канаОднією особливістю цього винаходу є спосіб лах, у якому: виготовлення штучного снігу, який складається з теплопередача від води до охолоджувального таких операцій: середовища призводить до утворення снігу та (а) розміщення у принаймні частково сплюще(або) кристалів льоду; та них гнучких каналів стані в охолоджувальне серепринаймні часткове розширення гнучких канадовище; лів силою надування вивільняє сніг та (або) крис(б) принаймні часткове наповнення гнучких катали льоду з внутрішньої поверхні стінок гнучких налів водою і забезпечення теплопередачі від воканалів. ди до охолоджувального середовища для утвоПереважно утримуючою посудиною є бак із рення у гнучких каналах штучного снігу та (або) переважно ізольованими боковими стінками, торкристалів льоду; 7 74851 8 цевими стінками, дном і, можливо, кришкою або На Фіг.. 7 показаний схематичний вигляд у пековпаком. рспективі гнучких каналів (або труб) для четвертоПереважно охолоджувальним середовищем є го варіанта здійснення пристрою. повітря або рідина, краще, як розсіл або суміш На ФІГ.8 показаний схематичний вигляд збоку води та гліколю. у перерізі гнучкого каналу та ущільнюючого приПереважно гнучкі канали виготовлені з матерістрою. алу (матеріалів), який (які) є водонепроникним (Робота за винаходом нижче описується ширми), гнучким (-ми), надувним (-ми) та здатним (-ми) ше з посиланнями на Фіг.1, 1а, 2 і 2а. залишатися піддатливим (-ми) при низьких темпеРідке охолоджувальне середовище (наприратурах. Переважно гнучкі канали мають гладке клад, розсіл, або повітря) міститься в утримуючій внутрішнє облицювання з такого матеріалу, як посудині, наприклад, баці з відкритим верхом. TeHorf" (тефлон), поліуретан або схожі пластмаОхолоджувальне середовище 1 створюють темпесові або гумові матеріали, стійкі до утворення льоратурою навколишнього повітря, яка нижче точки ду, і можуть покриватися нелипким покриттям, замерзання, тепловою помпою, охолоджуючим наприклад, лляною олією. пристроєм або у схожий спосіб, причому охолоПереважно захисні зовнішні шари гнучких каджувальне середовище 1 може проходити через налів виготовлені з гнучкого матеріалу або волотеплообмінник, охолоджуваний охолоджуючим кон, наприклад, з тонкостінного поліпропілену, пристроєм. пластмасових, тканинних або металевих волокон. Гнучкі канали 2 принаймні частково заповнені (У залежності від вибору матеріалу (-ів) для внутводою 3, причому краще, як гнучкі канали 2 розмірішнього облицювання зовнішній шар можна випущені у матриці, щоб забезпечити щільний контакт стити для поліпшення теплопередачі між водою у між зовнішніми поверхнями гнучких каналів 2 та гнучких каналах та охолоджувальним середовиохолоджувальним середовищем 1. щем.) Гнучкі канали 2 виготовлені з матеріалів, які є Переважно гнучкі канали розміщують у кліті водонепроникними, гнучкими, надувними та здатабо встановлених один на одного баках для підтними залишатися піддатливими при низьких темримки гнучких каналів у контакті для теплопередапературах. чі в охолоджувальному середовищі. Штучний сніг утворюють передачею тепла з Переважно засіб для принаймні часткового води 3 у гнучких каналах 2 до охолоджувального надування гнучких каналів містить джерело стиссередовища 1. При цьому у результаті механічноненого повітря, помпу для рідини або вакуумну го маніпулювання гнучкими каналами на внутрішпомпу та клапанний засіб, переважно підключений ніх поверхнях стінок гнучких каналів 2 та (або) в до систему керування, для забезпечення надуванводі 3 та температури охолоджувального середоня та спускання гнучких каналів у заданому циклі. вища 1, яка нижче точки замерзання, починають Переважно засобом вивантаження штучного утворюватися кристали льоду. снігу та (або) кристалів льоду з гнучких каналів є Механічне маніпулювання гнучкими каналами стиснене повітря, помпа та (або) сила тяжіння. 2 призводить до того, що кристали льоду на внутПереважно ущільнюючі засоби, що вивільнярішніх поверхнях стінок гнучких каналів 2 повтоються, при роботі закривають один кінець гнучких рювально збиваються, причому механічне маніпуканалів. Переважно ущільнюючими засобами є лювання здійснюють циклічним підвищенням і затискний засіб на висувному циліндрі, зовнішньо зменшенням тиску в гнучких каналах 2. Механічне заціпленому з гнучким каналом, запірний клапан маніпулювання спричиняє безперервних рух стінок або надувна камера усередині гнучких каналів. гнучких каналів 2, який за наявністю нелипкої приДля повного розуміння цього винаходу нижче роди внутрішніх поверхонь стінок гнучких каналів 2 описуються його варіанти здійснення, яким віддадозволяє генерування або утворення мільйонів ється перевага, із посиланнями на додані кресоднорідних кристалів штучного снігу. лення, на яких: Засобом механічного маніпулювання 4 може ФІГ.1 представляє собою схематичний вигляд бути будь-який спосіб, що забезпечує зміну тиску в збоку пристрою для способу, коли гнучкі канали гнучких каналах і може бути таким: сплющені / спущені. подача стисненого повітря у циклічному режиФІГ.2 представляє собою такий самий вигляд мі надування/спускання гнучких каналів; пристрою, коли гнучкі канали розширені / надуті. помпа, переважно діафрагмова помпа без неΦІΓ.1а і 2а представляють собою відповідні зворотного клапана, яка працює у циклічному ревигляди з торця одного з гнучких каналів у його жимі безперервного наповнювання та розвантавідповідній сплющеній /спущеній та розширеній/ ження гнучких каналів; надутій конфігураціях. вакуумна помпа, яка працює у циклічному реНа ΦІΓ.3 показаний загальний вигляд першого жимі безперервного зменшення та підвищення варіанта здійснення пристрою для здійснення спотиску повітря поверх ліній рідини, або собу, причому деякі частини для ясності випущені. повітродувка або схожа гідравлічний пристрій, ΦІΓ. 4 представляє собою схематичний вигляд яким можна користатися у повторювальнозбоку пристрою на ΦІΓ.3, причому допоміжне обкороткочасному режимі і який спричиняє ладнання показане у блочній формі. безперервні рух та деформацію стінок гнучких ΦІΓ.5 представляє собою вигляд, відповідний каналів. до Фіг.. 4, другого варіанта здійснення пристрою. На ФІГ.1а і 2а представлені схематичні вигляΦІΓ.6 представляє собою такий самий вигляд ди гнучких каналів з торця та ілюструють приклади третього варіанта здійснення пристрою. 9 74851 10 форм, коли гнучкі канали відповідно спущеяку перекачують до бака помпою 111. Охолоджуні/надуті. вальне середовище 1 охолоджують до температуКраще, як гнучкі канали мають гладке внутріри нижче точки замерзання за допомогою теплоошні шари, зроблені з такого матеріалу, як Tefion™ бмінника, використовуючи природні навколишні (тефлон), поліуретан або схожі пластмаси або умови, або механічною тепловою помпою 110. гумові матеріали, які є стікими до утворення льоду Охолоджувальне середовище 1 перекачують до на стінках. Внутрішні поверхні стінок можуть бути бака 10 через впускні отвори 8 і випускають через оброблені нелипким покриттям, яким є лляна олія. випускні отвори 9, а рівень охолоджувального сеЗовнішній (-ні) шар (-и) гнучких каналів 2 може (редовища 1 підтримують таким, щоб верх кліті 2А уть) бути з будь-якого гнучкого матеріалу або вобув закритий коли гнучкі канали 2 розміщені у три локон, які здатні забезпечувати високу теплоперешари. дачу та витримувати тиск 7 фунт-сил/кв. дюйм Підйомні циліндри 12 з'єднують з кліттю 2А пі(210кПа). Прийнятними конструктивними матеріадйомними лапками. Гнучкі канали 2, що містяться лами для зовнішніх шарів гнучких каналів 2 є тонв кліті 2А, можна підйомними циліндрами 12 піднякостінний поліпропілен, пластмасові, тканинні або ти з бака 10 вище охолоджувального середовища металеві волокна. 1 для обслуговування або коли системою не кориЯк альтернатива, може використовуватися пастаються. тентований матеріал, наприклад, укладені плоскі Висувний циліндр 13 на одному кінці бака 10 гнучкі канали. призначений для ущільнення кінця гнучких каналів Після заданого періоду часу уся вода в гнучких 2 тиском зверху униз, щоб у гнучкі канали 2 можна каналах 2 перетвориться на кристали льоду. Цей було подати повітря, відкривши електромагнітний час буде різним і залежатиме від температури, з клапан 17, який з'єднаний з ресивером стисненого якою воду подають, типу та температури охолоповітря 20, яким користаються, щоб надувати та джувального середовища 1, типу використовувадеформувати гнучкі канали 2 для виготовлення ного механічного маніпулювання, матеріалів внуткристалів льоду. Коли висувний циліндр 13 висурішнього облицювання та зовнішнього шару нутий з гнучких каналів 2 і електромагнітний клагнучких каналів тощо. пан 17 закритий, повітря під тиском виходить, і Після закінчення цього часу штучний сніг, що гнучкі канали 2 повертаються до свого нормальноутворився усередині гнучких каналів, можна видуго (спущеного) стану (див. ФІГ.1а). ти стислим повітрям 6 або висмоктати з гнучких Вузол повітророзподільника 15 складається з каналів за допомогою помпи (або він вивантажитьтрьох патрубків 16 та трьох електромагнітних клася під дією сили тяжіння) до місця використання панів 17 для кожного гнучкого каналу 2. Електроабо зберігання. магнітні клапани 17 можуть бути з електричним Потім гнучкі канали 2 знов наповнюють водою керуванням і з'єднані з контролером 18 із логікою, помпою 7, і процес повторюють доти, поки не буде що програмується, який запрограмований для кевироблена бажана кількість штучного снігу. рування системою. Електромагнітні клапани 17 Усім процесом виготовлення штучного снігу з'єднані з патрубками 16, які у свою чергу з'єднані можна керувати у спосіб прямого цифрового керуз ресивером стисненого повітря 20, а водяна помвання або за допомогою контролера з логікою, що па 19 з'єднана з джерелом подачі води. Подачу програмується, який контролює усю роботу викостисненого повітря та води в гнучкі канали 2 регуристовуваної системи. люють таким чином, щоб утворити кристали льоНижче цей спосіб описується детальніше із ду, як описано вище з посиланням на ФІГ.1 і 2. посиланнями на ФІГ.3 та 4, які ілюструють снігуваГнучкі канали 2 з'єднують затискачами гнучких льну машину, що має 36 (тридцять шість) снігових каналів з кількома хвостовиками на патрубку 21, з гнучких каналів 2, описаних вище. Снігові гнучкі якого вивантажують штучний сніг. канали 2 можна виготовити наперед будь-якого В альтернативному варіанті здійснення, покарозміру; їх укладають у трьох рівнях по дванадзаному на ФІГ.5, машина складається з кількох цять гнучких каналів на кожному рівні виготовлебаків, зроблених з алюмінію, сталі або пластмаси, ними, як описано вище. У цьому прикладі для мавиготовлених таким чином, щоб точно ставати ніпуляції гнучких каналів 2 користаються стислим один на одній, їх розміщують один на одному з повітрям. таким розрахунком, щоб висоту машини можна Охолоджувальне середовище 1 міститься в було зробити якою завгодно. баці з відкритим верхом 10, зробленому з нержаБаки 22 виготовляють з однаковими пропорцівіючої сталі, алюмінію, оцинкованого заліза або ями, і кожний містить один рівень прямокутних іншого матеріалу, прийнятного для тримання води; перегородок, які відділяють і містять гнучкі канали переважно стінки, знімний (-і) кришка (-и) та дно 2 для виготовлення штучного снігу. На верх один бака ізольовані. Прямокутна кліть 2А має 36 пряодному можна ставити скільки завгодно баків. Бамокутних перегородок з нержавіючої сталі, хоча ки призначені для того, щоб дозволити охолоджувони можуть бути також квадратної або овальної вальному середовищу 1 з температурою нижче конфігурації. Перегородки 2А здатні тримати гнучкі точки замерзання послідовно перетікати, як покаканали 2 на місці та підтримувати гнучкі канали 2 зано стрілками 23, до бака, розташованого безпонижче рівня охолоджувального середовища 1, яке середньо нижче, доки воно не назбирається у безперервно підтримують при низькій температурі найнижчому баці. Коли охолоджувальне середота рециркулюють через бак 10. вище з температурою нижче точки замерзання Охолоджувальним середовищем є суміш води потрапляє до найнижчого баку, його викачують з та антифризу (наприклад, розсіл або вода/гліколь), випускного отвору 24 до охолоджувача, де ізнов 11 74851 12 охолоджують та через отвір 25, розташований снігу, випускають через трубку 39 та випускний зверху машини, направляють на повторну циркуотвір 40 і передають та повертають до циклу через ляцію через снігувальну машину. Штучний сніг охолоджувач 41 помпою 42. виготовляють, використовуючи такі самі компоненНа ФІГ. 7 представлений загальний вигляд 16ти та спосіб роботи, як описані вище. Переважно канальної переносної снігувальної машини, в якій зовнішній бік машини облицьований ізоляцією для шістнадцять прямокутних труб, показаних на ФІГ.6, зменшення втрат охолоджувального середовища складені одна на одну і утворюють малу машину, 1 в атмосферу. якою можна користатися вдома, t навпроти, цей ФІГ.6 ілюструє третій варіант здійснення, у відрізок труби можна було б скласти з іншими відякому снігувальна машину виконано як один авторізками до довжини 100 метрів і з різними конфігуномний агрегат змінної довжини з вбудованим раціями рядів і шарів і отримати дуже велику сніпристроєм для ущільнення гнучких каналів. Ця гувальну машину. машина має одну зовнішню прямокутну металеву із посиланнями на ФІГ.8 нижче детальніше секцію, зроблену з пластмаси високої густини або описується сніговий гнучкий канал 28 і ущільнююметалу, яку можна покрити ізолюючим облицючий пристрій 29, вбудований в гнучкий канал 28 і ванням. Відрізок металевої зовнішньої трубної здатний перекривати гнучкий канал 28 через посекції 26 містить один або більше гнучких каналів дачу стисненого повітря. 28 для виготовлення штучного снігу. Гнучкий канал 28 показано з внутрішнім нелиГнучкі канали 28 для виготовлення штучного пким облицюванням 44 і зовнішнім стійким до тисснігу мають новий вбудований надувний гумовий ку облицюванням 45, яке утворює гнучкий канал. шланговий ущільнюючий пристрій 27, розташоваНа обох кінцях гнучкого каналу може бути встаноний на кінці гнучких каналів для виготовлення влений хвостовик гнучкого каналу 46 з відповідништучного снігу та призначений для ущільнення ми фітингами. Надувна ущільнююча камера 27, кінця гнучких каналів для виготовлення штучного якщо повністю надута у гнучкому каналі 28, має снігу. Приклад гнучкого каналу для виготовлення трохи більший діаметр, ніж гнучкий канал. Якщо штучного снігу та ущільнюючого пристрою показаспущена, ущільнююча камера 27 відступає у верхний на Фіг.8. ню стінку гнучкого каналу, забезпечуючи відсутДля ущільнення гнучких каналів можна корисність будь-якого блокування. Ущільнюючу камеру татися альтернативними розтискними гумовими можна наперед зробити в стінці гнучкого каналу або пластмасовими матеріалами. Ущільнюючий приклеїти або приварити для внутрішнього облипристрій 27 з'єднують фітингом 28а з вакуумцювання 44, або її можна затиснути на місці затисним/повітряним клапаном типу Вентурі 29, який кувачами гнучкого каналу 49, які кріплять гнучкий керується контролером із логікою, що програмуканал 28 до внутрішнього металевого кільця 50. ється, і з'єднаний з джерелом подачі стисненого Альтернативно ущільнюючу камеру 27 можна вбуповітря ЗО, який випускає повітря з гнучкого канадувати в хвостовик 46 гнучкого каналу, а потім лу 28 через розрідження і надуває гнучкий канал з'єднати з кінцем гнучкого каналу 28 для виготов28 через подачу стисненого повітря. Подавальний лення штучного снігу. Ущільнююча камера 27 має кінець гнучкого каналу 28 з'єднаний хвостовиком клапан 51, закріплений на місці та з'єднаний труб31 і фітингами 32 з електромагнітним клапаном 33, кою 53 з фітингом стисненого повітря 52, який спуякий з'єднаний із джерелом подачі стисненого поскає камеру 27, коли це потрібно в процесі виготовітря 34 для подачі стисненого повітря для манівлення штучного снігу. пулювання гнучким каналом 28 і видалення штучФахівцеві ясно, що пропоновані спосіб і приного снігу, а також з електромагнітним клапаном стрій забезпечують ефективне та економічне виго35, який з'єднаний з водяною помпою 36, признатовлення штучного снігу та (або) кристалів льоду, ченою для подачі води для виготовлення штучного прийнятних для самого різного використання. снігу. Обидва кінці пристрою ущільнені за винятМеханічне маніпулювання гнучкими каналами заком отвору 37 снігового гнучкого каналу, і охолобезпечує збивання штучного снігу та кристалів джувальне середовище 1 з температурою нижче льоду з внутрішніх поверхонь стінок гнучких канаточки замерзання подають через впускний отвір 37 лів, і коли уся вода в гнучких каналах перетвоі з'єднують на вищому рівні у діагональному полориться на кристали, штучний сніг та кристали льоженні внутрішньою трубкою 39, зробленою з пласду з гнучких каналів можна вивантажити. тмаси або металу. Охолоджувальне середовище 1 До описаних та ілюстрованих варіантів здійсз температурою нижче точки замерзання, яке пронення цього винаходу можна внести зміни у граникачують через систему для виготовлення штучного цях винаходу. 13 Комп’ютерна верстка M. Клюкін 74851 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
