Спосіб структурування та презентації у реальному часі інформації про сукупність об’єктів показу

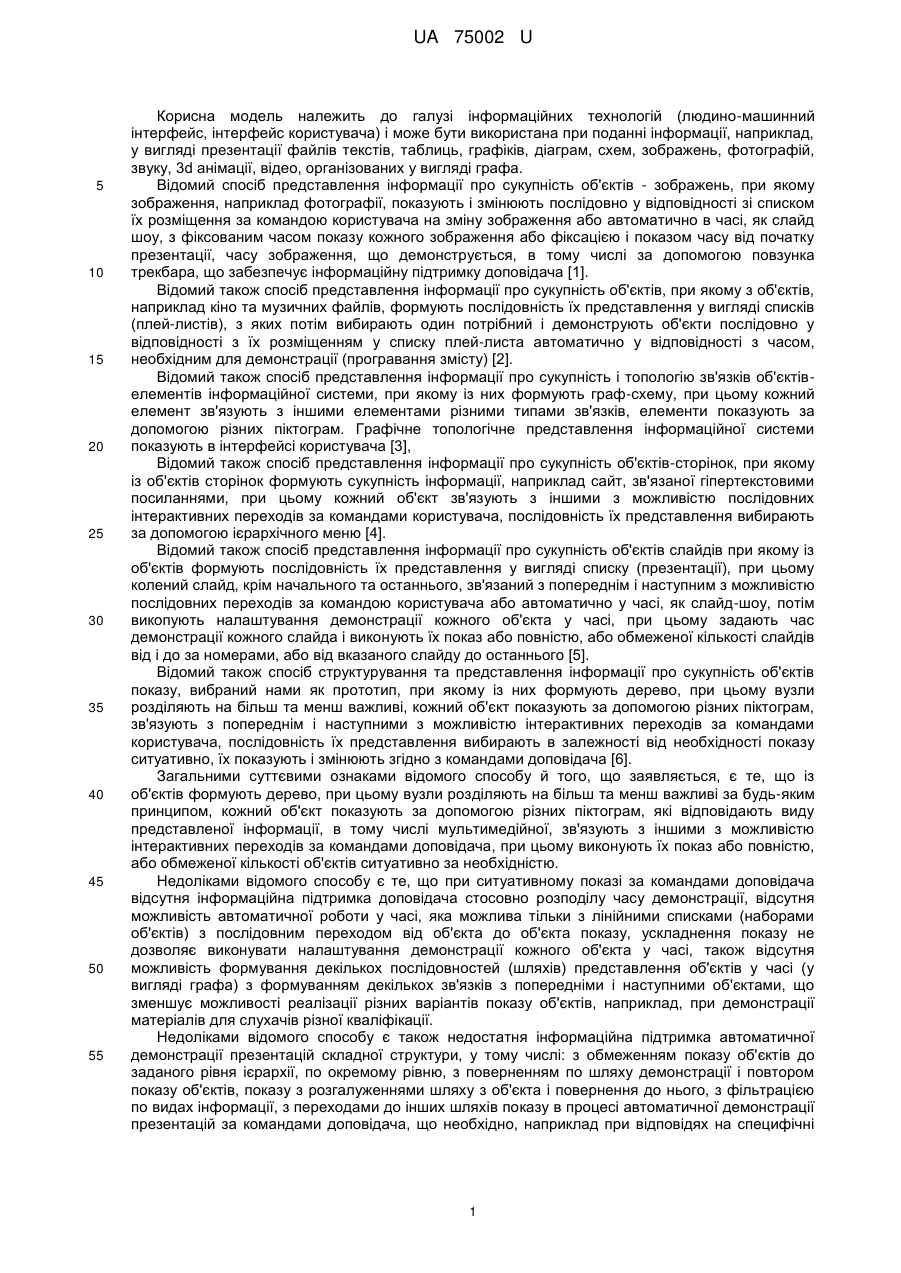

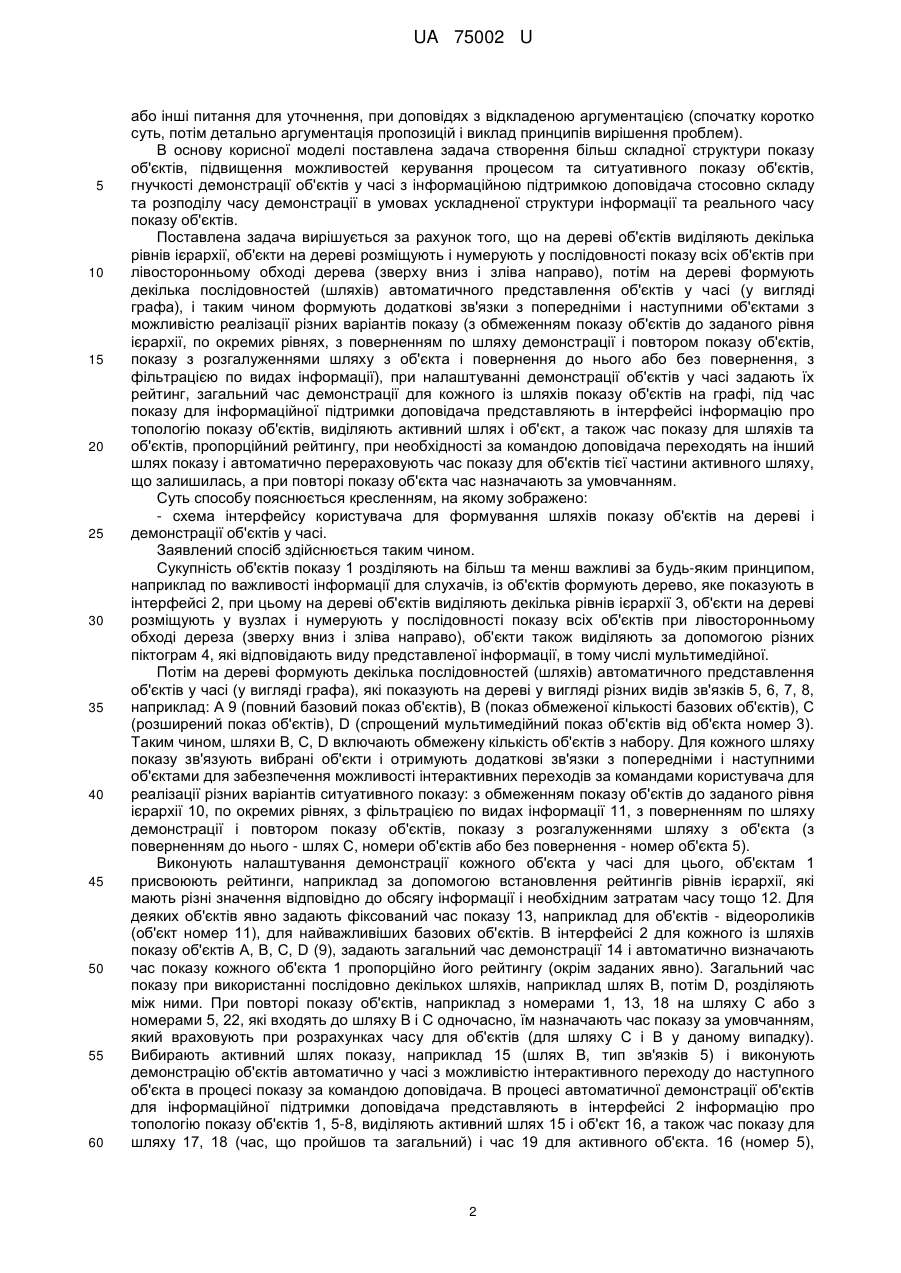

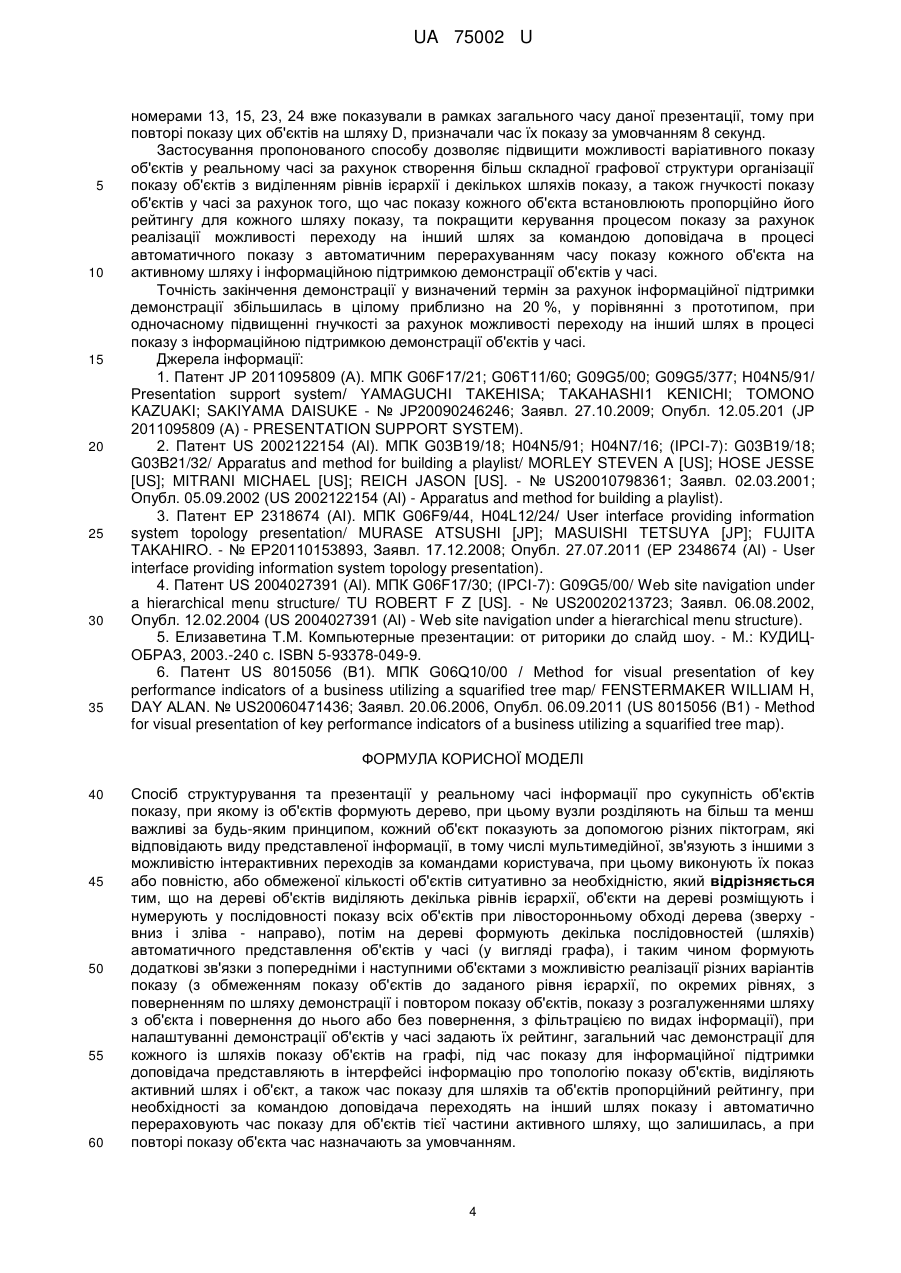

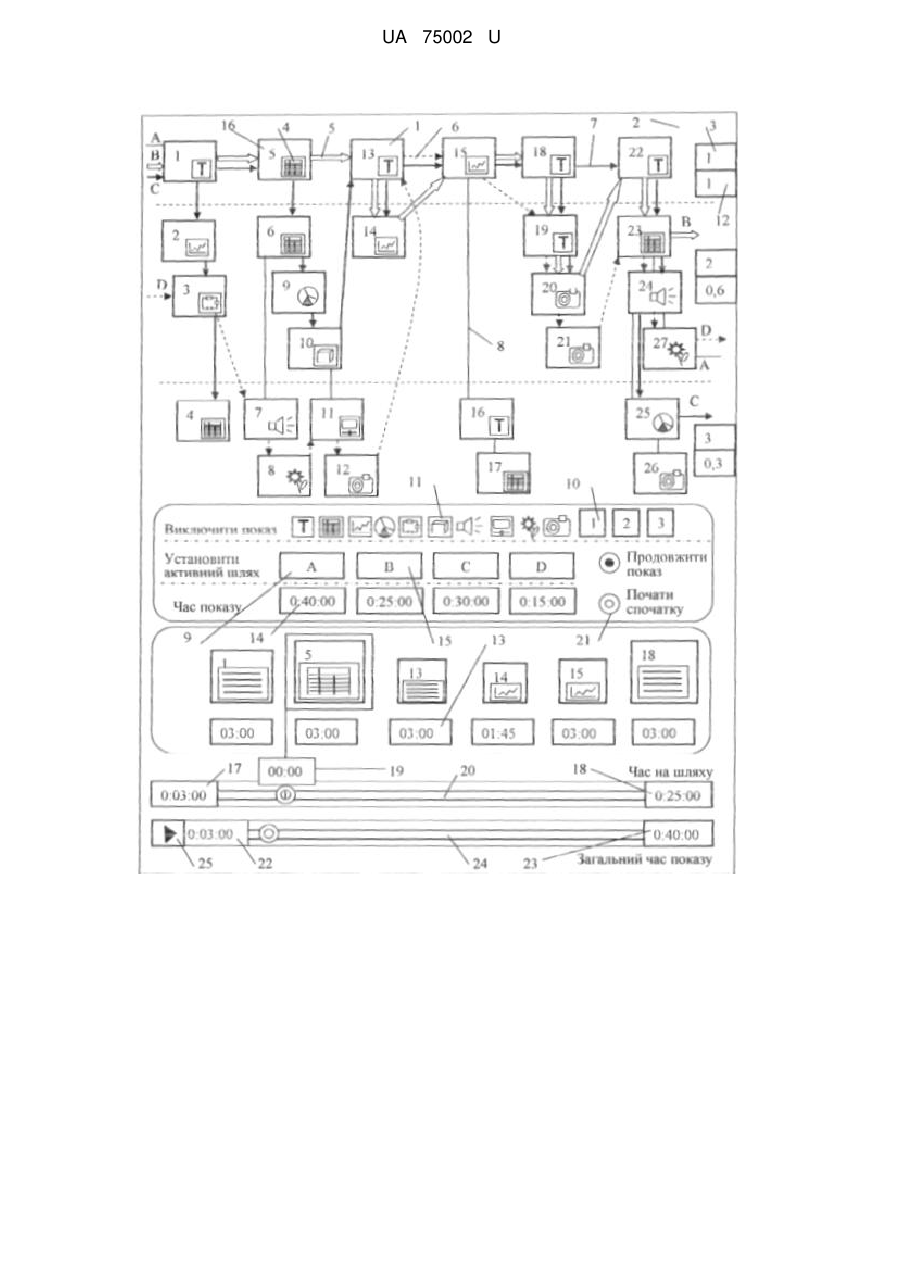

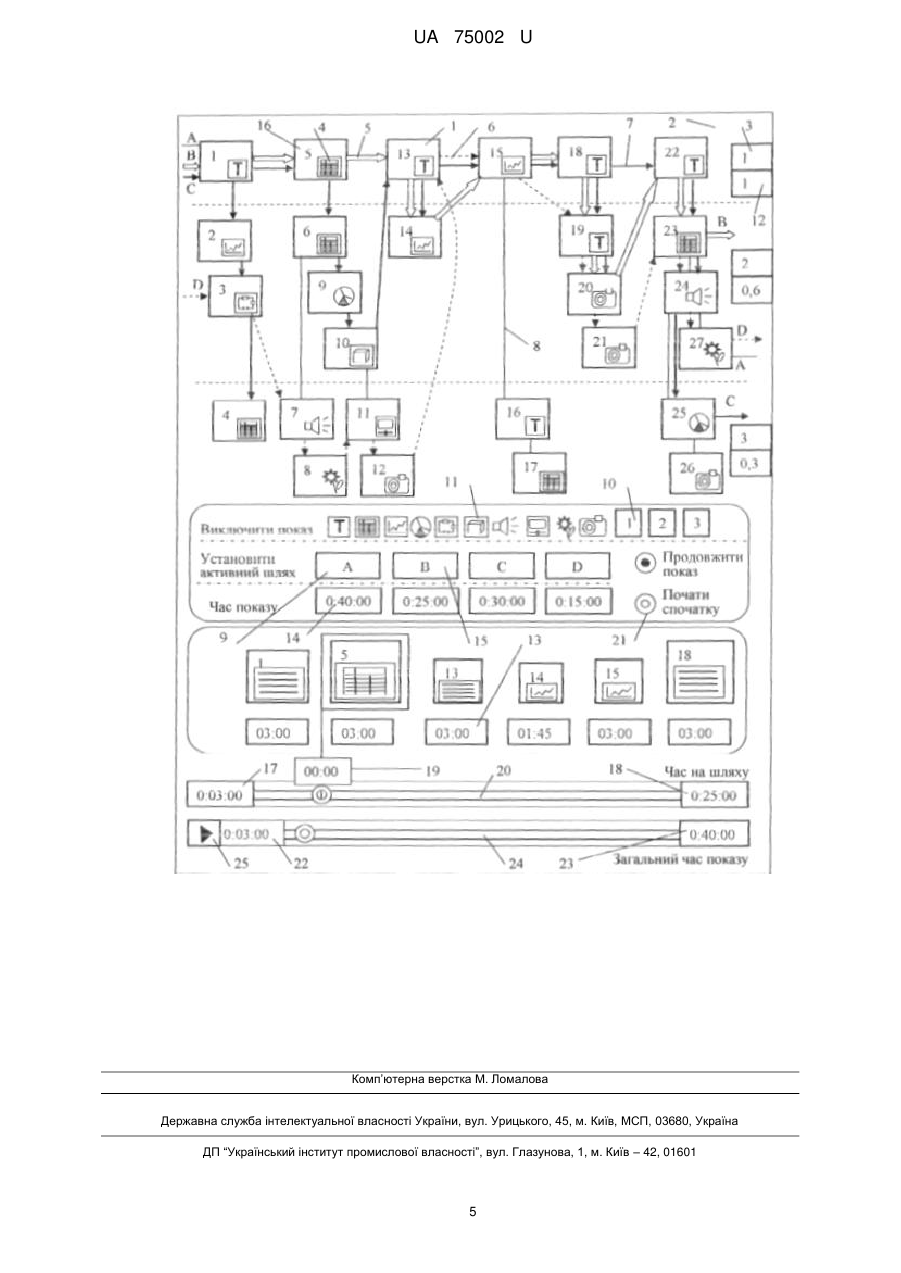

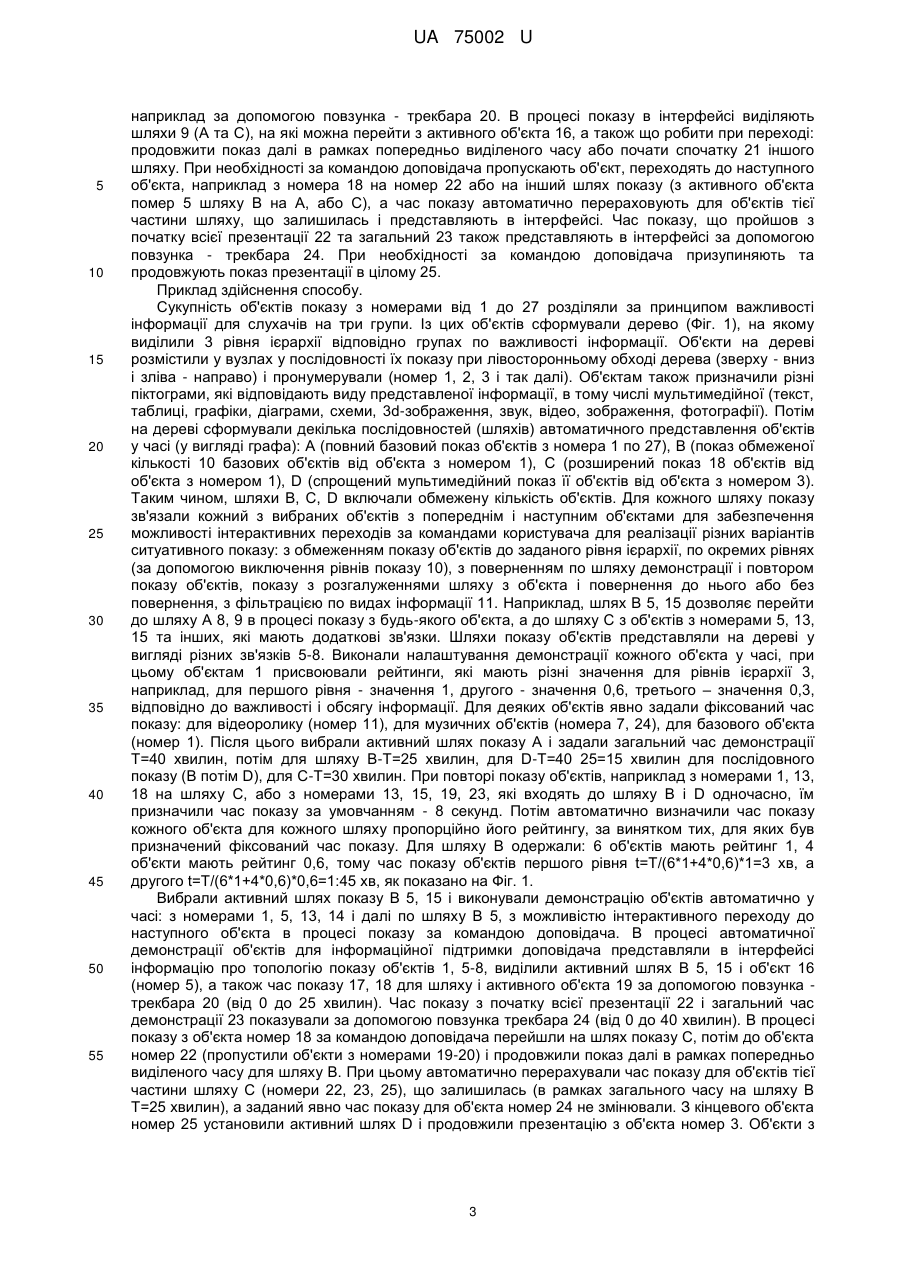

Реферат: UA 75002 U UA 75002 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі інформаційних технологій (людино-машинний інтерфейс, інтерфейс користувача) і може бути використана при поданні інформації, наприклад, у вигляді презентації файлів текстів, таблиць, графіків, діаграм, схем, зображень, фотографій, звуку, 3d анімації, відео, організованих у вигляді графа. Відомий спосіб представлення інформації про сукупність об'єктів - зображень, при якому зображення, наприклад фотографії, показують і змінюють послідовно у відповідності зі списком їх розміщення за командою користувача на зміну зображення або автоматично в часі, як слайд шоу, з фіксованим часом показу кожного зображення або фіксацією і показом часу від початку презентації, часу зображення, що демонструється, в тому числі за допомогою повзунка трекбара, що забезпечує інформаційну підтримку доповідача [1]. Відомий також спосіб представлення інформації про сукупність об'єктів, при якому з об'єктів, наприклад кіно та музичних файлів, формують послідовність їх представлення у вигляді списків (плей-листів), з яких потім вибирають один потрібний і демонструють об'єкти послідовно у відповідності з їх розміщенням у списку плей-листа автоматично у відповідності з часом, необхідним для демонстрації (програвання змісту) [2]. Відомий також спосіб представлення інформації про сукупність і топологію зв'язків об'єктівелементів інформаційної системи, при якому із них формують граф-схему, при цьому кожний елемент зв'язують з іншими елементами різними типами зв'язків, елементи показують за допомогою різних піктограм. Графічне топологічне представлення інформаційної системи показують в інтерфейсі користувача [3], Відомий також спосіб представлення інформації про сукупність об'єктів-сторінок, при якому із об'єктів сторінок формують сукупність інформації, наприклад сайт, зв'язаної гіпертекстовими посиланнями, при цьому кожний об'єкт зв'язують з іншими з можливістю послідовних інтерактивних переходів за командами користувача, послідовність їх представлення вибирають за допомогою ієрархічного меню [4]. Відомий також спосіб представлення інформації про сукупність об'єктів слайдів при якому із об'єктів формують послідовність їх представлення у вигляді списку (презентації), при цьому колений слайд, крім начального та останнього, зв'язаний з попереднім і наступним з можливістю послідовних переходів за командою користувача або автоматично у часі, як слайд-шоу, потім викопують налаштування демонстрації кожного об'єкта у часі, при цьому задають час демонстрації кожного слайда і виконують їх показ або повністю, або обмеженої кількості слайдів від і до за номерами, або від вказаного слайду до останнього [5]. Відомий також спосіб структурування та представлення інформації про сукупність об'єктів показу, вибраний нами як прототип, при якому із них формують дерево, при цьому вузли розділяють на більш та менш важливі, кожний об'єкт показують за допомогою різних піктограм, зв'язують з попереднім і наступними з можливістю інтерактивних переходів за командами користувача, послідовність їх представлення вибирають в залежності від необхідності показу ситуативно, їх показують і змінюють згідно з командами доповідача [6]. Загальними суттєвими ознаками відомого способу й того, що заявляється, є те, що із об'єктів формують дерево, при цьому вузли розділяють на більш та менш важливі за будь-яким принципом, кожний об'єкт показують за допомогою різних піктограм, які відповідають виду представленої інформації, в тому числі мультимедійної, зв'язують з іншими з можливістю інтерактивних переходів за командами доповідача, при цьому виконують їх показ або повністю, або обмеженої кількості об'єктів ситуативно за необхідністю. Недоліками відомого способу є те, що при ситуативному показі за командами доповідача відсутня інформаційна підтримка доповідача стосовно розподілу часу демонстрації, відсутня можливість автоматичної роботи у часі, яка можлива тільки з лінійними списками (наборами об'єктів) з послідовним переходом від об'єкта до об'єкта показу, ускладнення показу не дозволяє виконувати налаштування демонстрації кожного об'єкта у часі, також відсутня можливість формування декількох послідовностей (шляхів) представлення об'єктів у часі (у вигляді графа) з формуванням декількох зв'язків з попередніми і наступними об'єктами, що зменшує можливості реалізації різних варіантів показу об'єктів, наприклад, при демонстрації матеріалів для слухачів різної кваліфікації. Недоліками відомого способу є також недостатня інформаційна підтримка автоматичної демонстрації презентацій складної структури, у тому числі: з обмеженням показу об'єктів до заданого рівня ієрархії, по окремому рівню, з поверненням по шляху демонстрації і повтором показу об'єктів, показу з розгалуженнями шляху з об'єкта і повернення до нього, з фільтрацією по видах інформації, з переходами до інших шляхів показу в процесі автоматичної демонстрації презентацій за командами доповідача, що необхідно, наприклад при відповідях на специфічні 1 UA 75002 U 5 10 15 20 25 30 35 40 45 50 55 60 або інші питання для уточнення, при доповідях з відкладеною аргументацією (спочатку коротко суть, потім детально аргументація пропозицій і виклад принципів вирішення проблем). В основу корисної моделі поставлена задача створення більш складної структури показу об'єктів, підвищення можливостей керування процесом та ситуативного показу об'єктів, гнучкості демонстрації об'єктів у часі з інформаційною підтримкою доповідача стосовно складу та розподілу часу демонстрації в умовах ускладненої структури інформації та реального часу показу об'єктів. Поставлена задача вирішується за рахунок того, що на дереві об'єктів виділяють декілька рівнів ієрархії, об'єкти на дереві розміщують і нумерують у послідовності показу всіх об'єктів при лівосторонньому обході дерева (зверху вниз і зліва направо), потім на дереві формують декілька послідовностей (шляхів) автоматичного представлення об'єктів у часі (у вигляді графа), і таким чином формують додаткові зв'язки з попередніми і наступними об'єктами з можливістю реалізації різних варіантів показу (з обмеженням показу об'єктів до заданого рівня ієрархії, по окремих рівнях, з поверненням по шляху демонстрації і повтором показу об'єктів, показу з розгалуженнями шляху з об'єкта і повернення до нього або без повернення, з фільтрацією по видах інформації), при налаштуванні демонстрації об'єктів у часі задають їх рейтинг, загальний час демонстрації для кожного із шляхів показу об'єктів на графі, під час показу для інформаційної підтримки доповідача представляють в інтерфейсі інформацію про топологію показу об'єктів, виділяють активний шлях і об'єкт, а також час показу для шляхів та об'єктів, пропорційний рейтингу, при необхідності за командою доповідача переходять на інший шлях показу і автоматично перераховують час показу для об'єктів тієї частини активного шляху, що залишилась, а при повторі показу об'єкта час назначають за умовчанням. Суть способу пояснюється кресленням, на якому зображено: - схема інтерфейсу користувача для формування шляхів показу об'єктів на дереві і демонстрації об'єктів у часі. Заявлений спосіб здійснюється таким чином. Сукупність об'єктів показу 1 розділяють на більш та менш важливі за будь-яким принципом, наприклад по важливості інформації для слухачів, із об'єктів формують дерево, яке показують в інтерфейсі 2, при цьому на дереві об'єктів виділяють декілька рівнів ієрархії 3, об'єкти на дереві розміщують у вузлах і нумерують у послідовності показу всіх об'єктів при лівосторонньому обході дереза (зверху вниз і зліва направо), об'єкти також виділяють за допомогою різних піктограм 4, які відповідають виду представленої інформації, в тому числі мультимедійної. Потім на дереві формують декілька послідовностей (шляхів) автоматичного представлення об'єктів у часі (у вигляді графа), які показують на дереві у вигляді різних видів зв'язків 5, 6, 7, 8, наприклад: А 9 (повний базовий показ об'єктів), В (показ обмеженої кількості базових об'єктів), С (розширений показ об'єктів), D (спрощений мультимедійний показ об'єктів від об'єкта номер 3). Таким чином, шляхи В, С, D включають обмежену кількість об'єктів з набору. Для кожного шляху показу зв'язують вибрані об'єкти і отримують додаткові зв'язки з попередніми і наступними об'єктами для забезпечення можливості інтерактивних переходів за командами користувача для реалізації різних варіантів ситуативного показу: з обмеженням показу об'єктів до заданого рівня ієрархії 10, по окремих рівнях, з фільтрацією по видах інформації 11, з поверненням по шляху демонстрації і повтором показу об'єктів, показу з розгалуженнями шляху з об'єкта (з поверненням до нього - шлях С, номери об'єктів або без повернення - номер об'єкта 5). Виконують налаштування демонстрації кожного об'єкта у часі для цього, об'єктам 1 присвоюють рейтинги, наприклад за допомогою встановлення рейтингів рівнів ієрархії, які мають різні значення відповідно до обсягу інформації і необхідним затратам часу тощо 12. Для деяких об'єктів явно задають фіксований час показу 13, наприклад для об'єктів - відеороликів (об'єкт номер 11), для найважливіших базових об'єктів. В інтерфейсі 2 для кожного із шляхів показу об'єктів А, В, С, D (9), задають загальний час демонстрації 14 і автоматично визначають час показу кожного об'єкта 1 пропорційно його рейтингу (окрім заданих явно). Загальний час показу при використанні послідовно декількох шляхів, наприклад шлях В, потім D, розділяють між ними. При повторі показу об'єктів, наприклад з номерами 1, 13, 18 на шляху С або з номерами 5, 22, які входять до шляху В і С одночасно, їм назначають час показу за умовчанням, який враховують при розрахунках часу для об'єктів (для шляху С і В у даному випадку). Вибирають активний шлях показу, наприклад 15 (шлях В, тип зв'язків 5) і виконують демонстрацію об'єктів автоматично у часі з можливістю інтерактивного переходу до наступного об'єкта в процесі показу за командою доповідача. В процесі автоматичної демонстрації об'єктів для інформаційної підтримки доповідача представляють в інтерфейсі 2 інформацію про топологію показу об'єктів 1, 5-8, виділяють активний шлях 15 і об'єкт 16, а також час показу для шляху 17, 18 (час, що пройшов та загальний) і час 19 для активного об'єкта. 16 (номер 5), 2 UA 75002 U 5 10 15 20 25 30 35 40 45 50 55 наприклад за допомогою повзунка - трекбара 20. В процесі показу в інтерфейсі виділяють шляхи 9 (А та С), на які можна перейти з активного об'єкта 16, а також що робити при переході: продовжити показ далі в рамках попередньо виділеного часу або почати спочатку 21 іншого шляху. При необхідності за командою доповідача пропускають об'єкт, переходять до наступного об'єкта, наприклад з номера 18 на номер 22 або на інший шлях показу (з активного об'єкта помер 5 шляху В на А, або С), а час показу автоматично перераховують для об'єктів тієї частини шляху, що залишилась і представляють в інтерфейсі. Час показу, що пройшов з початку всієї презентації 22 та загальний 23 також представляють в інтерфейсі за допомогою повзунка - трекбара 24. При необхідності за командою доповідача призупиняють та продовжують показ презентації в цілому 25. Приклад здійснення способу. Сукупність об'єктів показу з номерами від 1 до 27 розділяли за принципом важливості інформації для слухачів на три групи. Із цих об'єктів сформували дерево (Фіг. 1), на якому виділили 3 рівня ієрархії відповідно групах по важливості інформації. Об'єкти на дереві розмістили у вузлах у послідовності їх показу при лівосторонньому обході дерева (зверху - вниз і зліва - направо) і пронумерували (номер 1, 2, 3 і так далі). Об'єктам також призначили різні піктограми, які відповідають виду представленої інформації, в тому числі мультимедійної (текст, таблиці, графіки, діаграми, схеми, 3d-зображення, звук, відео, зображення, фотографії). Потім на дереві сформували декілька послідовностей (шляхів) автоматичного представлення об'єктів у часі (у вигляді графа): А (повний базовий показ об'єктів з номера 1 по 27), В (показ обмеженої кількості 10 базових об'єктів від об'єкта з номером 1), С (розширений показ 18 об'єктів від об'єкта з номером 1), D (спрощений мупьтимедійний показ її об'єктів від об'єкта з номером 3). Таким чином, шляхи B, С, D включали обмежену кількість об'єктів. Для кожного шляху показу зв'язали кожний з вибраних об'єктів з попереднім і наступним об'єктами для забезпечення можливості інтерактивних переходів за командами користувача для реалізації різних варіантів ситуативного показу: з обмеженням показу об'єктів до заданого рівня ієрархії, по окремих рівнях (за допомогою виключення рівнів показу 10), з поверненням по шляху демонстрації і повтором показу об'єктів, показу з розгалуженнями шляху з об'єкта і повернення до нього або без повернення, з фільтрацією по видах інформації 11. Наприклад, шлях В 5, 15 дозволяє перейти до шляху А 8, 9 в процесі показу з будь-якого об'єкта, а до шляху С з об'єктів з номерами 5, 13, 15 та інших, які мають додаткові зв'язки. Шляхи показу об'єктів представляли на дереві у вигляді різних зв'язків 5-8. Виконали налаштування демонстрації кожного об'єкта у часі, при цьому об'єктам 1 присвоювали рейтинги, які мають різні значення для рівнів ієрархії 3, наприклад, для першого рівня - значення 1, другого - значення 0,6, третього – значення 0,3, відповідно до важливості і обсягу інформації. Для деяких об'єктів явно задали фіксований час показу: для відеоролику (номер 11), для музичних об'єктів (номера 7, 24), для базового об'єкта (номер 1). Після цього вибрали активний шлях показу А і задали загальний час демонстрації Т=40 хвилин, потім для шляху В-Т=25 хвилин, для D-Т=40 25=15 хвилин для послідовного показу (В потім D), для С-Т=30 хвилин. При повторі показу об'єктів, наприклад з номерами 1, 13, 18 на шляху С, або з номерами 13, 15, 19, 23, які входять до шляху В і D одночасно, їм призначили час показу за умовчанням - 8 секунд. Потім автоматично визначили час показу кожного об'єкта для кожного шляху пропорційно його рейтингу, за винятком тих, для яких був призначений фіксований час показу. Для шляху В одержали: 6 об'єктів мають рейтинг 1, 4 об'єкти мають рейтинг 0,6, тому час показу об'єктів першого рівня t=Т/(6*1+4*0,6)*1=3 хв, а другого t=Т/(6*1+4*0,6)*0,6=1:45 хв, як показано на Фіг. 1. Вибрали активний шлях показу В 5, 15 і виконували демонстрацію об'єктів автоматично у часі: з номерами 1, 5, 13, 14 і далі по шляху В 5, з можливістю інтерактивного переходу до наступного об'єкта в процесі показу за командою доповідача. В процесі автоматичної демонстрації об'єктів для інформаційної підтримки доповідача представляли в інтерфейсі інформацію про топологію показу об'єктів 1, 5-8, виділили активний шлях В 5, 15 і об'єкт 16 (номер 5), а також час показу 17, 18 для шляху і активного об'єкта 19 за допомогою повзунка трекбара 20 (від 0 до 25 хвилин). Час показу з початку всієї презентації 22 і загальний час демонстрації 23 показували за допомогою повзунка трекбара 24 (від 0 до 40 хвилин). В процесі показу з об'єкта номер 18 за командою доповідача перейшли на шлях показу С, потім до об'єкта номер 22 (пропустили об'єкти з номерами 19-20) і продовжили показ далі в рамках попередньо виділеного часу для шляху В. При цьому автоматично перерахували час показу для об'єктів тієї частини шляху С (номери 22, 23, 25), що залишилась (в рамках загального часу на шляху В Т=25 хвилин), а заданий явно час показу для об'єкта номер 24 не змінювали. З кінцевого об'єкта номер 25 установили активний шлях D і продовжили презентацію з об'єкта номер 3. Об'єкти з 3 UA 75002 U 5 10 15 20 25 30 35 номерами 13, 15, 23, 24 вже показували в рамках загального часу даної презентації, тому при повторі показу цих об'єктів на шляху D, призначали час їх показу за умовчанням 8 секунд. Застосування пропонованого способу дозволяє підвищити можливості варіативного показу об'єктів у реальному часі за рахунок створення більш складної графової структури організації показу об'єктів з виділенням рівнів ієрархії і декількох шляхів показу, а також гнучкості показу об'єктів у часі за рахунок того, що час показу кожного об'єкта встановлюють пропорційно його рейтингу для кожного шляху показу, та покращити керування процесом показу за рахунок реалізації можливості переходу на інший шлях за командою доповідача в процесі автоматичного показу з автоматичним перерахуванням часу показу кожного об'єкта на активному шляху і інформаційною підтримкою демонстрації об'єктів у часі. Точність закінчення демонстрації у визначений термін за рахунок інформаційної підтримки демонстрації збільшилась в цілому приблизно на 20 %, у порівнянні з прототипом, при одночасному підвищенні гнучкості за рахунок можливості переходу на інший шлях в процесі показу з інформаційною підтримкою демонстрації об'єктів у часі. Джерела інформації: 1. Патент JP 2011095809 (А). МПК G06F17/21; G06T11/60; G09G5/00; G09G5/377; H04N5/91/ Presentation support system/ YAMAGUCHI TAKEHІSA; TAKAHASHІ1 KENICHІ; TОMОNО KAZUAKI; SAKIYAMA DAISUKE - № JP20090246246; Заявл. 27.10.2009; Опубл. 12.05.201 (JP 2011095809 (А) - PRESENTATION SUPPORT SYSTEM). 2. Патент US 2002122154 (Al). МПК G03B19/18; H04N5/91; H04N7/16; (IPCІ-7): G03B19/18; G03B21/32/ Apparatus and method for building a playlist/ MORLEY STEVEN A [US]; HOSE JESSE [US]; MITRANI MICHAEL [US]; REICH JASON [US]. - № US20010798361; Заявл. 02.03.2001; Опубл. 05.09.2002 (US 2002122154 (Al) - Apparatus and method for building a playlist). 3. Патент ЕР 2318674 (АІ). МПК G06F9/44, H04L12/24/ User interface providing information system topology presentation/ MURASE ATSUSHI [JP]; MASUISHI TETSUYA [JP]; FUJITA TAKAHІRO. - № ЕР20110153893, Заявл. 17.12.2008; Опубл. 27.07.2011 (ЕР 2348674 (Al) - User interface providing information system topology presentation). 4. Патент US 2004027391 (Al). МПК G06F17/30; (IPCI-7): G09G5/00/ Web site navigation under a hierarchical menu structure/ TU ROBERT F Z [US]. - № US20020213723; Заявл. 06.08.2002, Опубл. 12.02.2004 (US 2004027391 (Al) - Web site navigation under a hierarchical menu structure). 5. Елизаветина Т.М. Компьютерные презентации: от риторики до слайд шоу. - М.: КУДИЦОБРАЗ, 2003.-240 с. ISBN 5-93378-049-9. 6. Патент US 8015056 (В1). МПК G06Q10/00 / Method for visual presentation of key performance indicators of a business utilizing a squarified tree map/ FENSTERMAKER WILLIAM H, DAY ALAN. № US20060471436; Заявл. 20.06.2006, Опубл. 06.09.2011 (US 8015056 (B1) - Method for visual presentation of key performance indicators of a business utilizing a squarified tree map). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 60 Спосіб структурування та презентації у реальному часі інформації про сукупність об'єктів показу, при якому із об'єктів формують дерево, при цьому вузли розділяють на більш та менш важливі за будь-яким принципом, кожний об'єкт показують за допомогою різних піктограм, які відповідають виду представленої інформації, в тому числі мультимедійної, зв'язують з іншими з можливістю інтерактивних переходів за командами користувача, при цьому виконують їх показ або повністю, або обмеженої кількості об'єктів ситуативно за необхідністю, який відрізняється тим, що на дереві об'єктів виділяють декілька рівнів ієрархії, об'єкти на дереві розміщують і нумерують у послідовності показу всіх об'єктів при лівосторонньому обході дерева (зверху вниз і зліва - направо), потім на дереві формують декілька послідовностей (шляхів) автоматичного представлення об'єктів у часі (у вигляді графа), і таким чином формують додаткові зв'язки з попередніми і наступними об'єктами з можливістю реалізації різних варіантів показу (з обмеженням показу об'єктів до заданого рівня ієрархії, по окремих рівнях, з поверненням по шляху демонстрації і повтором показу об'єктів, показу з розгалуженнями шляху з об'єкта і повернення до нього або без повернення, з фільтрацією по видах інформації), при налаштуванні демонстрації об'єктів у часі задають їх рейтинг, загальний час демонстрації для кожного із шляхів показу об'єктів на графі, під час показу для інформаційної підтримки доповідача представляють в інтерфейсі інформацію про топологію показу об'єктів, виділяють активний шлях і об'єкт, а також час показу для шляхів та об'єктів пропорційний рейтингу, при необхідності за командою доповідача переходять на інший шлях показу і автоматично перераховують час показу для об'єктів тієї частини активного шляху, що залишилась, а при повторі показу об'єкта час назначають за умовчанням. 4 UA 75002 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
