Домашній спортивно-ігровий комплекс

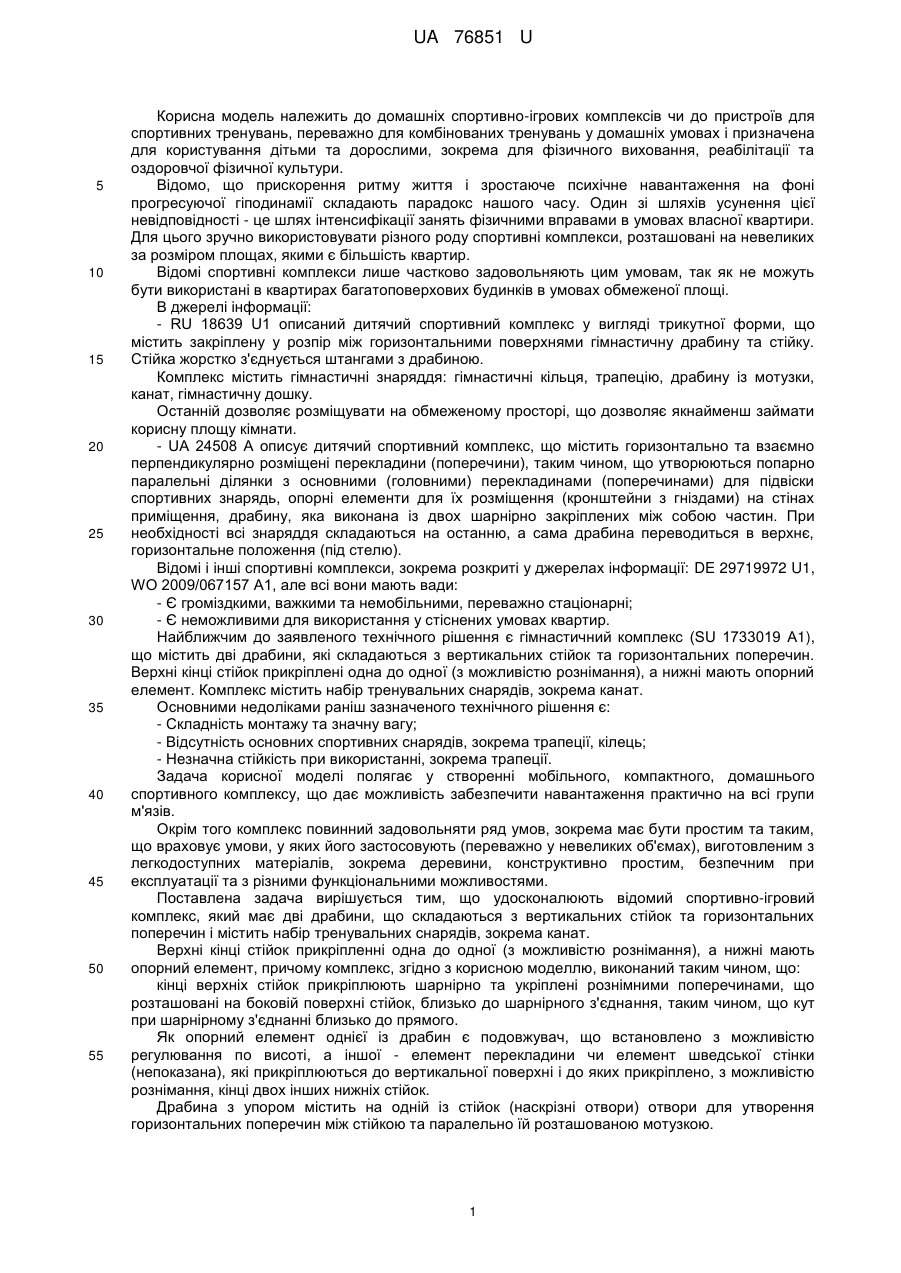

Реферат: UA 76851 U UA 76851 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до домашніх спортивно-ігрових комплексів чи до пристроїв для спортивних тренувань, переважно для комбінованих тренувань у домашніх умовах і призначена для користування дітьми та дорослими, зокрема для фізичного виховання, реабілітації та оздоровчої фізичної культури. Відомо, що прискорення ритму життя і зростаюче психічне навантаження на фоні прогресуючої гіподинамії складають парадокс нашого часу. Один зі шляхів усунення цієї невідповідності - це шлях інтенсифікації занять фізичними вправами в умовах власної квартири. Для цього зручно використовувати різного роду спортивні комплекси, розташовані на невеликих за розміром площах, якими є більшість квартир. Відомі спортивні комплекси лише частково задовольняють цим умовам, так як не можуть бути використані в квартирах багатоповерхових будинків в умовах обмеженої площі. В джерелі інформації: - RU 18639 U1 описаний дитячий спортивний комплекс у вигляді трикутної форми, що містить закріплену у розпір між горизонтальними поверхнями гімнастичну драбину та стійку. Стійка жорстко з'єднується штангами з драбиною. Комплекс містить гімнастичні знаряддя: гімнастичні кільця, трапецію, драбину із мотузки, канат, гімнастичну дошку. Останній дозволяє розміщувати на обмеженому просторі, що дозволяє якнайменш займати корисну площу кімнати. - UA 24508 А описує дитячий спортивний комплекс, що містить горизонтально та взаємно перпендикулярно розміщені перекладини (поперечини), таким чином, що утворюються попарно паралельні ділянки з основними (головними) перекладинами (поперечинами) для підвіски спортивних знарядь, опорні елементи для їх розміщення (кронштейни з гніздами) на стінах приміщення, драбину, яка виконана із двох шарнірно закріплених між собою частин. При необхідності всі знаряддя складаються на останню, а сама драбина переводиться в верхнє, горизонтальне положення (під стелю). Відомі і інші спортивні комплекси, зокрема розкриті у джерелах інформації: DE 29719972 U1, WO 2009/067157 А1, але всі вони мають вади: - Є громіздкими, важкими та немобільними, переважно стаціонарні; - Є неможливими для використання у стіснених умовах квартир. Найближчим до заявленого технічного рішення є гімнастичний комплекс (SU 1733019 А1), що містить дві драбини, які складаються з вертикальних стійок та горизонтальних поперечин. Верхні кінці стійок прикріплені одна до одної (з можливістю рознімання), а нижні мають опорний елемент. Комплекс містить набір тренувальних снарядів, зокрема канат. Основними недоліками раніш зазначеного технічного рішення є: - Складність монтажу та значну вагу; - Відсутність основних спортивних снарядів, зокрема трапеції, кілець; - Незначна стійкість при використанні, зокрема трапеції. Задача корисної моделі полягає у створенні мобільного, компактного, домашнього спортивного комплексу, що дає можливість забезпечити навантаження практично на всі групи м'язів. Окрім того комплекс повинний задовольняти ряд умов, зокрема має бути простим та таким, що враховує умови, у яких його застосовують (переважно у невеликих об'ємах), виготовленим з легкодоступних матеріалів, зокрема деревини, конструктивно простим, безпечним при експлуатації та з різними функціональними можливостями. Поставлена задача вирішується тим, що удосконалюють відомий спортивно-ігровий комплекс, який має дві драбини, що складаються з вертикальних стійок та горизонтальних поперечин і містить набір тренувальних снарядів, зокрема канат. Верхні кінці стійок прикріпленні одна до одної (з можливістю рознімання), а нижні мають опорний елемент, причому комплекс, згідно з корисною моделлю, виконаний таким чином, що: кінці верхніх стійок прикріплюють шарнірно та укріплені рознімними поперечинами, що розташовані на боковій поверхні стійок, близько до шарнірного з'єднання, таким чином, що кут при шарнірному з'єднанні близько до прямого. Як опорний елемент однієї із драбин є подовжувач, що встановлено з можливістю регулювання по висоті, а іншої - елемент перекладини чи елемент шведської стінки (непоказана), які прикріплюються до вертикальної поверхні і до яких прикріплено, з можливістю рознімання, кінці двох інших нижніх стійок. Драбина з упором містить на одній із стійок (наскрізні отвори) отвори для утворення горизонтальних поперечин між стійкою та паралельно їй розташованою мотузкою. 1 UA 76851 U 5 10 15 20 25 30 35 40 45 50 55 60 Горизонтальні поперечини є опорною поверхнею для гірки, а сама драбина містить отвір (простір), що незаповнений горизонтальними перемичками, зокрема для проходження дитини. На горизонтальні поперечини чи стійки драбини, що прикріплена до елемента перекладини чи елемента шведської стінки, встановлено гімнастичну драбину із мотузки, кільця, гойдалку. Зазначені раніш спортивні знаряддя забезпечують можливість проведення загальнорозвиваючих вправ для розвитку силових здібностей, які мають свої особливості в залежності від постановленої мети та завдань. Оригінальний і компактний рукохід для дітей буде доречним на будь-якому майданчику для ігор і розваг, його проста і надійна конструкція дозволяє дітям лазити і підтягатися. Драбинка і перекладини у вигляді поперечин спроектовані таким чином, що активним хлопцям ніколи не наскучить займатися на рукоході. Заняттям на рукоході тренують витривалість, фізичну силу, покращують координацію рухів, спритність і гнучкість, тобто сприяє зміцненню м'язів рук і ніг, а також спини і плечового поясу. Для виробництва виробу використовується дерев'яний брус. Від корозії поверхню спортивного комплексу захищає спеціальне, екологічно чисте, покриття. Головна відмінність цього комплексу від інших спорткомплексів в тому, що він розкладається і складається за 1 хвилину. Будь-яка мама може ставити його і прибирати кілька разів на день. Для цього необхідно закрутити ручки. Спортивно-ігровий комплекс виготовлений з високоякісної деревини, наприклад ясена. Ясен міцніший за дуб, але при цьому дуже гнучке дерево. Завдяки цьому кут виглядає витонченим і не громіздким. Комплекс призначений в першу чергу для дітей від 3 до 10 років, який може використовуватися дитиною для підтягання. Кут не вимагає стаціонарного кріплення до стіни або до підлоги і при цьому він дуже стійкий і безпечний в експлуатації. Легко складається і займає не на багато більше місця, ніж прасувальна дошка. Запропонована конструкція комплексу зображена на кресленнях: Фіг. 1 Загальний вид комплексу в зборі; Фіг. 2 Загальний вид комплексу в зборі (вид збоку); Фіг. 3 Загальний вид комплексу (фото). У відповідності до фіг. 1, 2 комплекс складається з двох драбин, кожна із яких складається з вертикальних стійок 1 та горизонтальних 2 поперечин. Зазначені раніш драбини утворюють кут, у переважному варіанті виконання близько до прямого, для цього до бокових поверхонь прикріплено рознімні (регулювальні) поперечини 3. Причому у горизонтально встановленій драбині, близько до кінців стійок (шарнірного з'єднання), створені отвори 19 для регулювання кута розходження між драбинами. До стіни, на висоті 1,5 м, кріпиться анкерами, наприклад, перекладина (фіг. 1, 3), яку можна використовувати як самостійне спортивне знаряддя, так і в комплексі з шведською стінкою (не показана). Кріплення здійснено до встановленого на стіні опорного елемента, а нижні кінці вертикальної драбини ставлять на підлогу: До кінців стійок однієї із драбин (фіг. 3) прикріплено подовжувач 4, для регулювання висоти комплексу для цього виконані отвори 20, а кінець горизонтально встановленої драбини прикріплено до перекладини (поз. 21; так як на фіг. 1-3 розглядається варіант виконання з перекладиною) чи до шведської стінки (непоказана), зокрема кріпленням 21. Складання комплексу можливе, зокрема, наявністю поперечин 3, один із кінців кожної з яких шарнірно прикріплений до стійки 1, а інший - ручкою 17 (може входити у систему кріплення 21, фіг. 1), але у першу чергу завдяки тому, що кінці верхніх стійок прикріплені шарнірно один до одного, останній виконаний у вигляді з'єднаних кінців стійок 1 кожної із драбин штангою 15, кожна із яких встановлена у відповідний отвір з'єднувального елемента 16, наприклад дошки, що перпендикулярна до осей останніх. Додатковим елементом комплексу можна вважати гірку 9 з опорним елементом 18, що зачіплюється за горизонтальну поперечину 7 малої драбини, яка утворена із однієї із стійок 1 вертикально встановленої драбини, з отворами 6 для утворення горизонтальних перекладин 7 між останньою та паралельно їй прикріпленою мотузкою 8 (замість мотузки може бути прикріплена дерев'яна поперечина). Прикріплений комплекс облаштовується елементами набору, що має мотузку: гімнастичну драбину 11, канат 12, кільця 13, гойдалку 14 (трапецію), малу гімнастичну драбину (фіг. 1, поз. 7 поперечина драбини), останні розміщують як на бічних поверхнях рукоходу, з будь-якої сторони комплексу, так і на поперечинах 2 горизонтально встановленої драбини (фіг. 1), так званого рукоходу. 2 UA 76851 U 5 10 15 20 25 30 35 40 45 50 55 Відмітимо, що на гірку можна потрапити через драбину (фіг. 2), що містить отвір 10 (незаповнений горизонтальними перемичками 2) для проходження дитини. Завдяки такому виконанню домашній спорткомплекс може без проблем скластись. Навчання лазанню по канату необхідно проводити поступово. Починати можна з вправ, під час яких дитина вчиться триматися за канати руками (висячи), а також утримуватися на ньому за допомогою ніг (обхвативши канат ногами). В подальшому можна приступати до лазіння. Основу лазіння по канату складають такі вправи: дитина, тримаючись за канат руками, трохи підстрибує і, зігнувши ноги, захоплює його між колінами і підйомами стоп; утримуючи випрямленими ногами канат, дитина повзе вгору, по черзі переставляючи руки. Красивий, міцний, багатофункціональний спортивний комплекс з рукоходом принесе величезну користь всій сім'ї - на ньому із задоволенням займатимуться і батьки, і діти. Оригінальний і компактний рукохід, що має просту і надійну конструкцію, дозволяє дітям лазити і підтягатися. Заняття на рукоході тренують витривалість, фізичну силу, покращують координацію рухів, спритність і гнучкість. При заняттях на рукоході зміцнюються м'язи рук і ніг, а також спина і плечовий пояс. Драбинка і перекладина спроектовані таким чином, що активним хлопцям ніколи не наскучить займатися. Заняття на гімнастичних кільцях особливо захоплюють малюків, оскільки на них можна висіти з прямими або зігнутими ногами, розкручуватися вліво і управо, підтягатися і кружлятися, спочатку закручуючи, а потім розкручуючи канати, на яких тримаються кільця. Приклад реалізації: Фахівці рекомендують для малюків починати знайомство з тренажером, виконуючи найпростіші вправи, наприклад такі: В положенні лицем до стінки, дитина захоплює горизонтальну поперечину обома руками якомога вище і відпускає ноги - висить на руках; в цьому ж положенні, стоячи на нижній горизонтальній поперечині і тримаючись руками за горизонтальну поперечину на рівні грудей, сідає; стоячи на нижній горизонтальній поперечині спиною до стінки і обхвативши руками горизонтальну поперечину, розташовану над головою, вигинається всім тілом вперед; стоячи на підлозі спиною до стінки, дитина прогинається назад і, тримаючись за горизонтальну поперечину руками, опускається нижче, перехоплюючи одну горизонтальну поперечину за іншою. Відмітимо, що під час проведення вправ дитині необхідно надавати методичні вказівки про техніку виконання кожного руху, що вказані в методичних рекомендаціях до кожної вправи. Дорослим дітям можна запропонувати вправи на розтяжку. Найпоширенішими вправами такого плану є наступні: Стоячи на підлозі боком до Шведської стінки, дитина кладе витягнуту ногу на горизонтальну поперечину (висота горизонтальної поперечини повинна бути зручною для дитини) і нахиляється до неї; знаходячись в тому ж положенні, поклавши пряму ногу на горизонтальну поперечину, дитина сідає на опорній нозі кілька разів, після чого міняє опорну ногу і повторює ту ж вправу для неї. Щоб інтерес дитини до фізичних занять не загаснув, рекомендується поступово розширювати комплекс вправ за допомогою додаткових снарядів, наприклад каната, гімнастичних кілець, гойдалки. Оригінальний і компактний рукохід, що має просту і надійну конструкцію, дозволяє дітям лазити і підтягатися. Заняття на рукоході тренують витривалість, фізичну силу, покращують координацію рухів, спритність і гнучкість. При заняттях на рукоході зміцнюються м'язи рук і ніг, а також спина і плечовий пояс. Драбинка і перекладина спроектовані таким чином, що активним хлопцям ніколи не наскучить займатися. Як видно з опису гімнастичного комплексу, що заявляється, він має великі функціональні можливості унаслідок використання для вправ як простір із двох сторін від гімнастичної стінки, так і від різноманітних снарядів, розміщених в обмеженому просторі. Сьогодні не завжди є можливість відправити свого малюка до спортивної секції. Спортивна секція - це щомісячна платня, форма, дорогі спортивні снаряди і т.д. Заявлений спортивноігровий комплекс завжди під рукою, а фізичні заняття у вигляді гри. На даний час комплекс пройшов сертифікацію ТУ У 36.4-2746811073-001:2011 від 05.09.2011 і може використовуватись у серійному виробництві. 3 UA 76851 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 1. Домашній спортивно-ігровий комплекс, який містить дві драбини, що складаються з вертикальних стійок та горизонтальних поперечин, причому верхні кінці стійок прикріплені одна до одної, з можливістю рознімання, а нижні мають опорний елемент, причому комплекс містить тренувальний снаряд, зокрема канат, який відрізняється тим, що кінці верхніх стійок прикріплені шарнірно один до одного, а для фіксації кута між останніми, у переважному варіанті виконання близько до прямого, до бокових поверхонь прикріплено поперечини (3), при цьому як опорний елемент однієї із драбин є подовжувач (4), що встановлено з можливістю регулювання по висоті комплексу, а іншої - є елемент перекладини (5) чи елемент шведської стінки, до яких прикріплено, з можливістю рознімання, інші кінці нижніх стійок, причому драбина з упором містить на одній із стійок отвори (6) для встановлення горизонтальних поперечин (7) у стійку (1) та прикріплення до паралельно їй розташованої мотузки (8), при цьому зазначені раніш горизонтальні поперечини (7) є опорною поверхнею для гірки (9), а сама драбина містить отвір (10), утворений між горизонтальними поперечинами (2) (незаповнений горизонтальними перемичками (2)) для проходження людини, причому на горизонтальні поперечини (2) чи стійки драбини (1), що прикріплена до елемента перекладини (5) чи елемента шведської стінки, прикріплено гімнастичну драбину (11), кільця (13), гойдалку (14). 2. Комплекс за п. 1, який відрізняється тим, що шарнірне з'єднання виконане у вигляді з'єднаних кінців стійок (1) кожної із драбин штангою (15), кожна із яких встановлена у відповідний отвір з'єднувального елемента (16), наприклад дошки, що перпендикулярна до осей останніх. 3. Комплекс за п. 1, який відрізняється тим, що гірка містить захват для встановлення на опорну поверхню (18). 4. Комплекс за п. 1, який відрізняється тим, що горизонтально встановлена драбина близько до шарнірного з'єднання має отвори для регулювання кута розходження між драбинами (19). 4 UA 76851 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
