Носій запису, відтворювальний пристрій та інформаційна система, яка включає в себе носій запису й відтворювальний пристрій

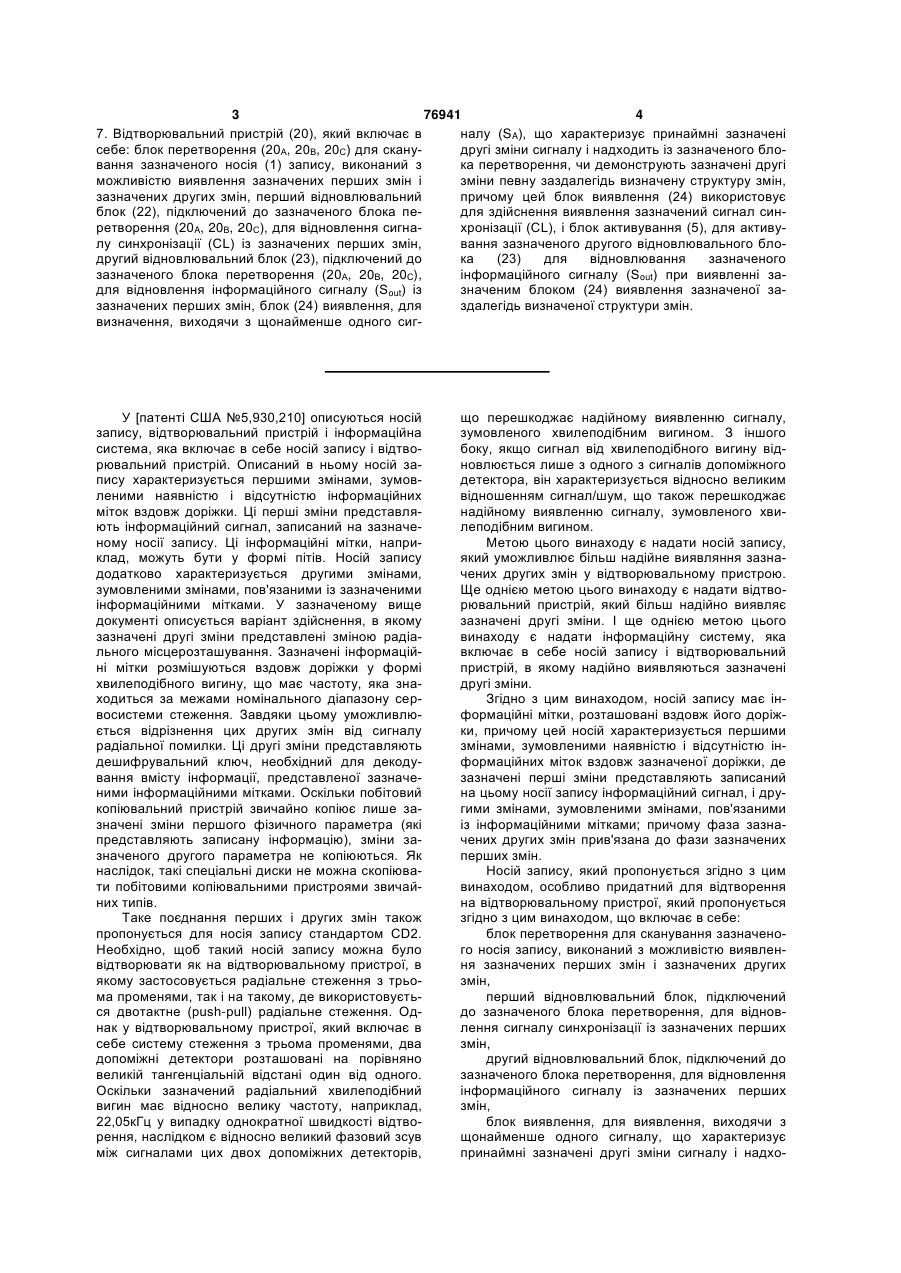

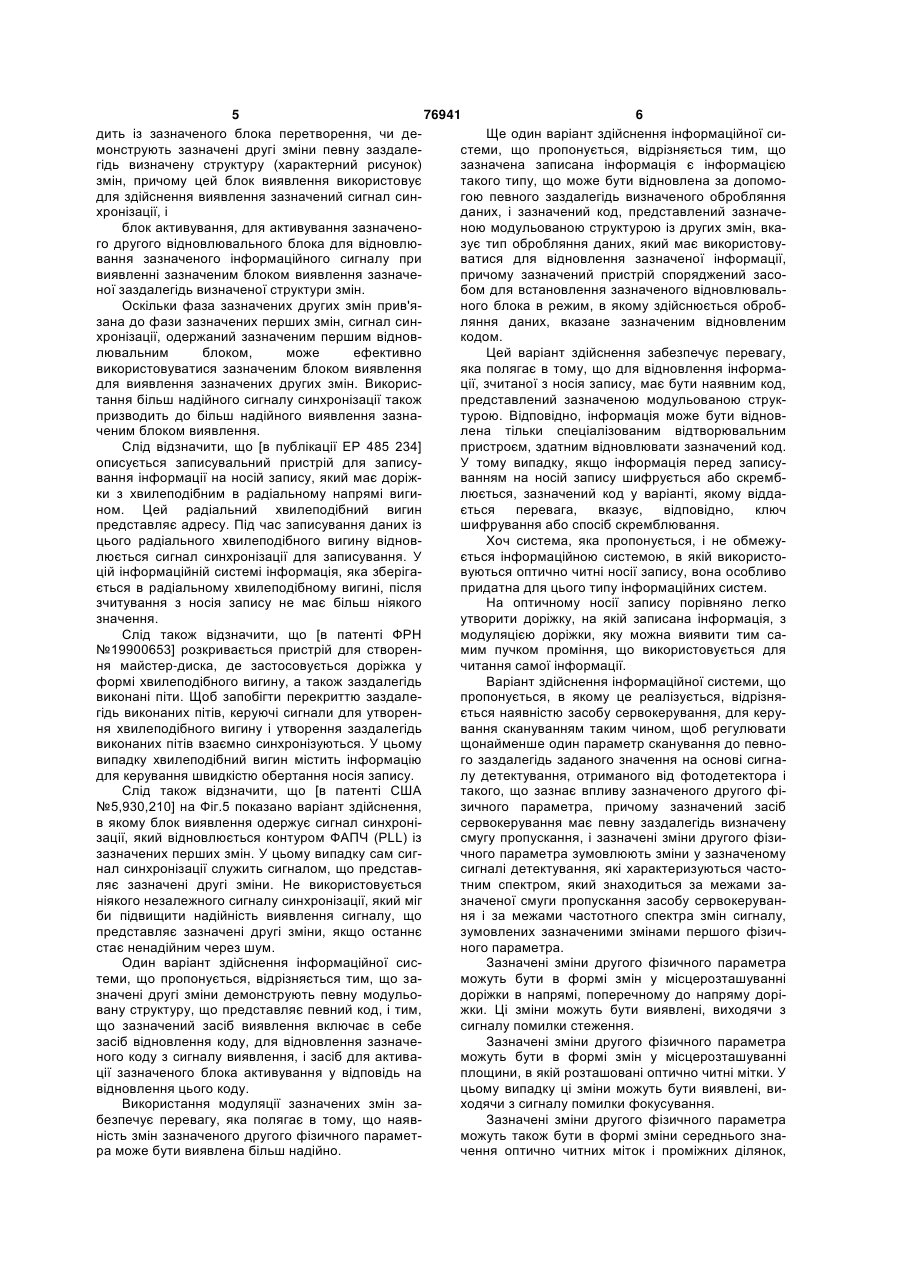

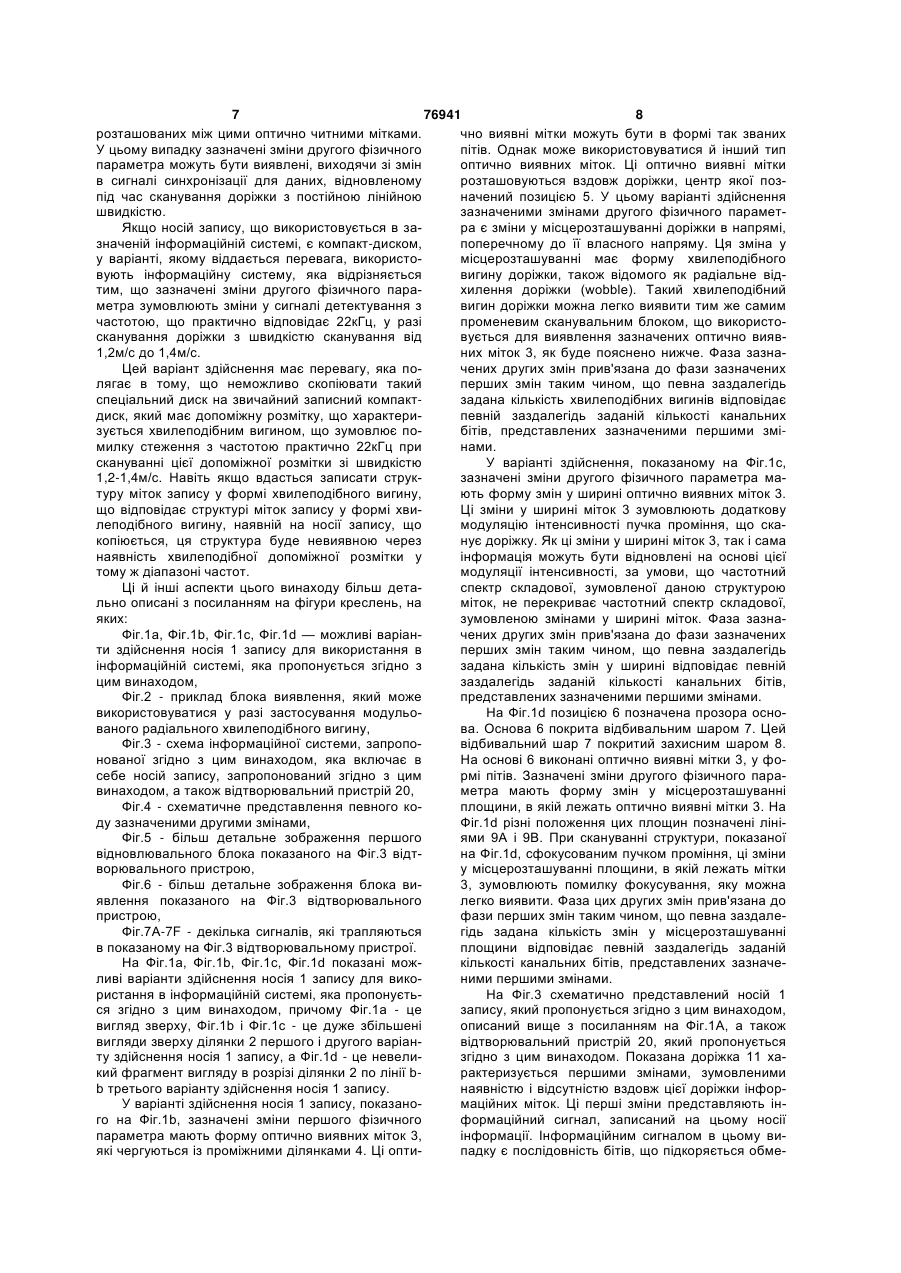

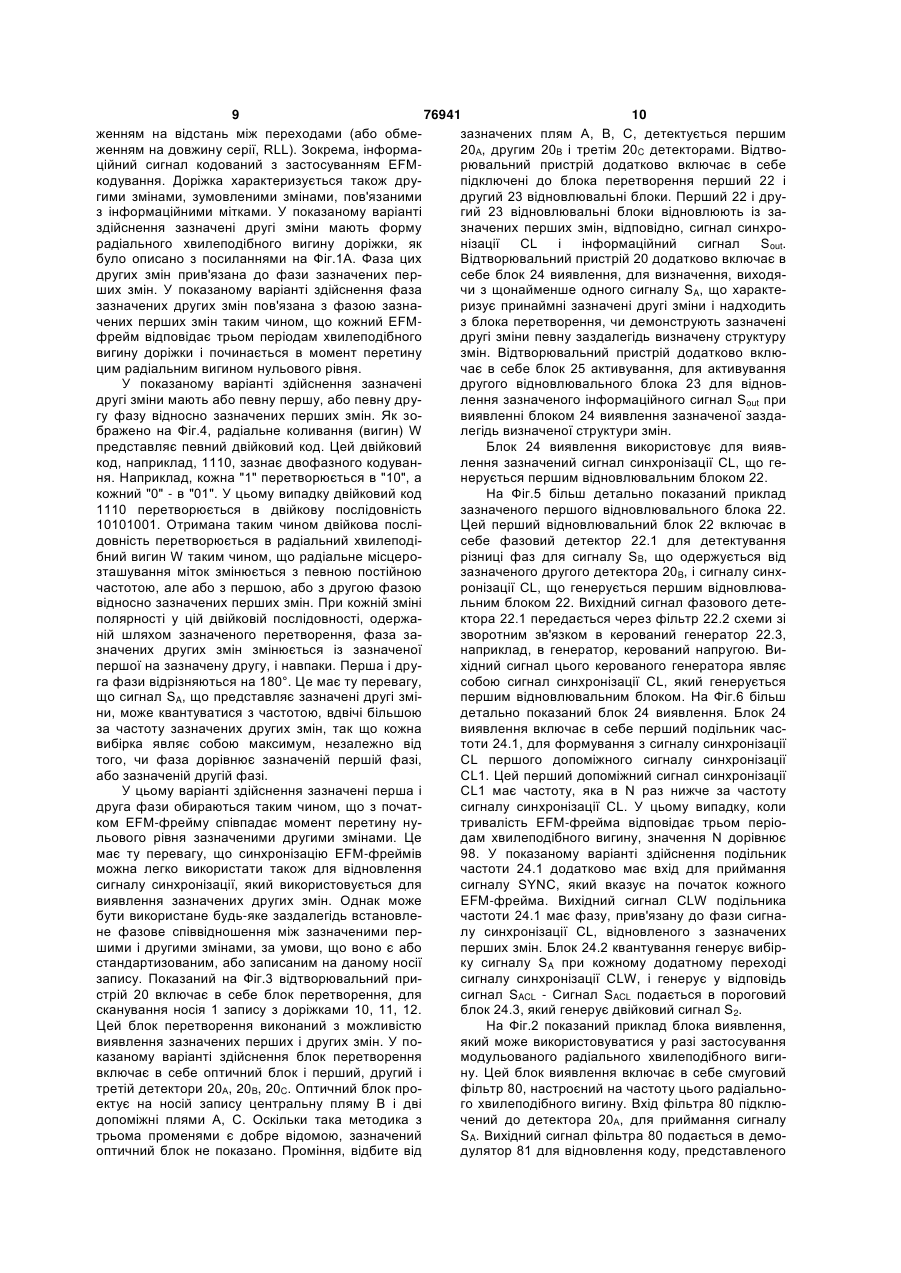

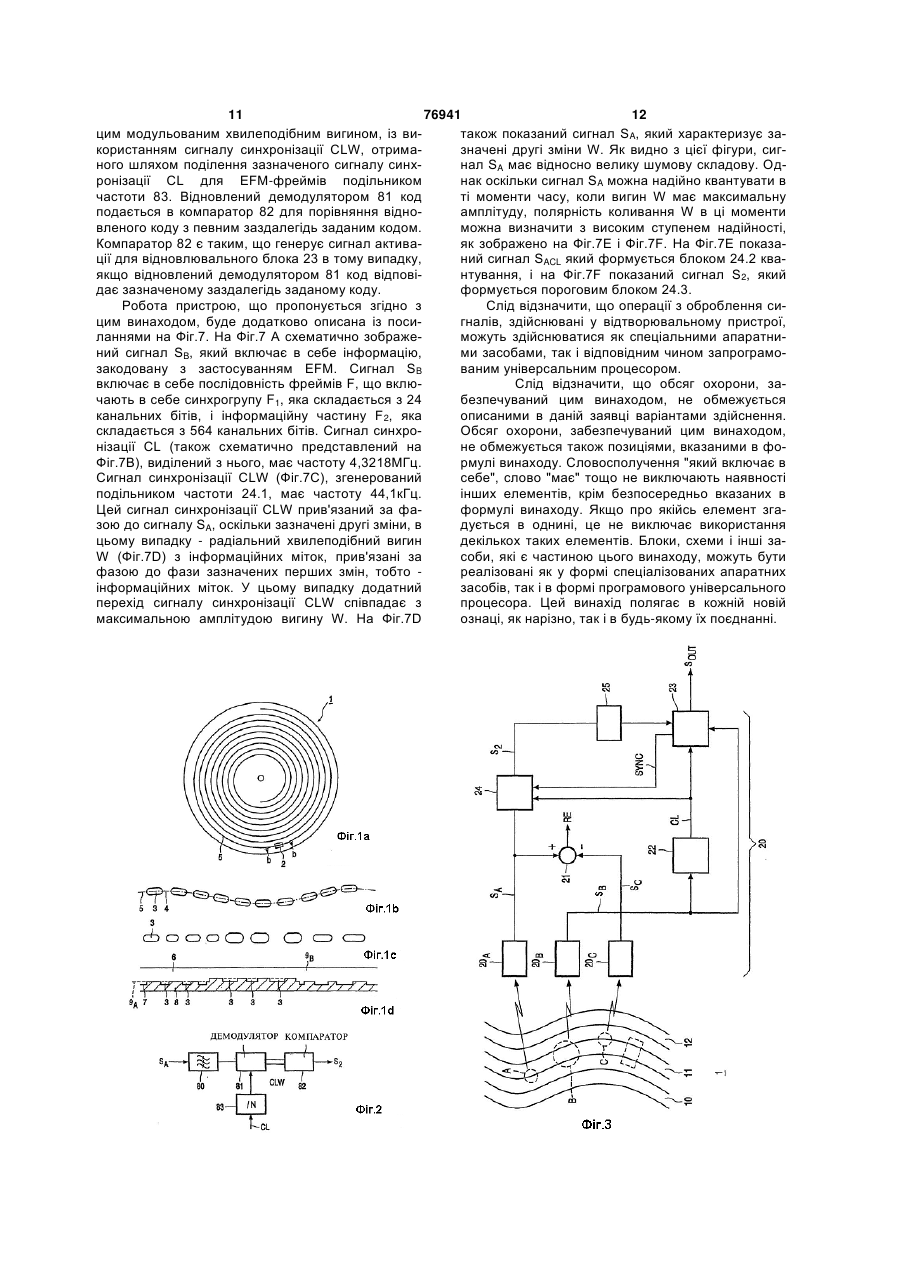

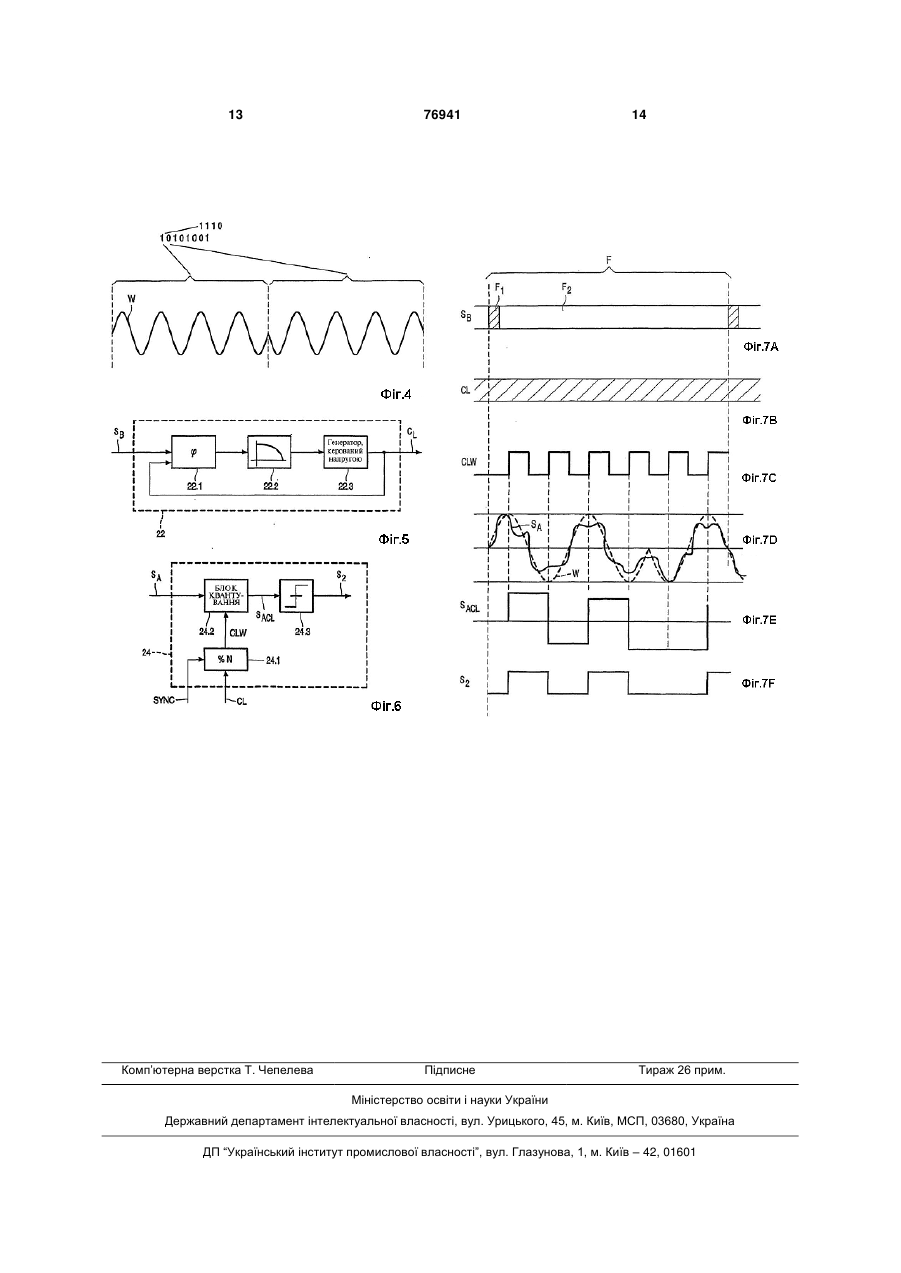

1. Інформаційна система, яка включає в себе: носій запису (1), який має інформаційні мітки, розташовані вздовж його доріжки (11), і який характеризується першими змінами, зумовленими наявністю і відсутністю інформаційних міток вздовж зазначеної доріжки, де зазначені перші зміни представляють записаний на цьому носії запису інформаційний сигнал, і другими змінами (W), зумовленими змінами, пов'язаними із інформаційними мітками, причому фаза зазначених других змін пов'язана з фазою зазначених перших змін; відтворювальний пристрій (20), який включає в себе: блок перетворення (20А, 20В, 20С) для сканування зазначеного носія (1) запису, виконаний з можливістю виявлення зазначених перших змін і зазначених других змін, перший відновлювальний блок (22), підключений до зазначеного блока перетворення (20А, 20В, 20С), для відновлення сигналу синхронізації (CL) із зазначених перших змін, другий відновлювальний блок (23), підключений до зазначеного блока перетворення (20А, 20В, 20С), для відновлення інформаційного сигналу (Sout) із зазначених перших змін, блок (24) виявлення, для визначення, виходячи з щонайменше одного сигналу (SA), що характеризує принаймні зазначені другі зміни сигналу і надходить із зазначеного блока перетворення, чи демонструють зазначені другі зміни певну заздалегідь визначену структуру змін, причому цей блок виявлення (24) використовує 2 (19) 1 3 76941 4 7. Відтворювальний пристрій (20), який включає в налу (SA), що характеризує принаймні зазначені себе: блок перетворення (20А, 20В, 20С) для сканудругі зміни сигналу і надходить із зазначеного бловання зазначеного носія (1) запису, виконаний з ка перетворення, чи демонструють зазначені другі можливістю виявлення зазначених перших змін і зміни певну заздалегідь визначену структуру змін, зазначених других змін, перший відновлювальний причому цей блок виявлення (24) використовує блок (22), підключений до зазначеного блока педля здійснення виявлення зазначений сигнал синретворення (20A, 20В, 20С), для відновлення сигнахронізації (CL), і блок активування (5), для активулу синхронізації (CL) із зазначених перших змін, вання зазначеного другого відновлювального блодругий відновлювальний блок (23), підключений до ка (23) для відновлювання зазначеного зазначеного блока перетворення (20А, 20В, 20С), інформаційного сигналу (Sout) при виявленні задля відновлення інформаційного сигналу (Sout) із значеним блоком (24) виявлення зазначеної зазазначених перших змін, блок (24) виявлення, для здалегідь визначеної структури змін. визначення, виходячи з щонайменше одного сиг У [патенті США №5,930,210] описуються носій запису, відтворювальний пристрій і інформаційна система, яка включає в себе носій запису і відтворювальний пристрій. Описаний в ньому носій запису характеризується першими змінами, зумовленими наявністю і відсутністю інформаційних міток вздовж доріжки. Ці перші зміни представляють інформаційний сигнал, записаний на зазначеному носії запису. Ці інформаційні мітки, наприклад, можуть бути у формі пітів. Носій запису додатково характеризується другими змінами, зумовленими змінами, пов'язаними із зазначеними інформаційними мітками. У зазначеному вище документі описується варіант здійснення, в якому зазначені другі зміни представлені зміною радіального місцерозташування. Зазначені інформаційні мітки розмішуються вздовж доріжки у формі хвилеподібного вигину, що має частоту, яка знаходиться за межами номінального діапазону сервосистеми стеження. Завдяки цьому уможливлюється відрізнення цих других змін від сигналу радіальної помилки. Ці другі зміни представляють дешифрувальний ключ, необхідний для декодування вмісту інформації, представленої зазначеними інформаційними мітками. Оскільки побітовий копіювальний пристрій звичайно копіює лише зазначені зміни першого фізичного параметра (які представляють записану інформацію), зміни зазначеного другого параметра не копіюються. Як наслідок, такі спеціальні диски не можна скопіювати побітовими копіювальними пристроями звичайних типів. Таке поєднання перших і других змін також пропонується для носія запису стандартом CD2. Необхідно, щоб такий носій запису можна було відтворювати як на відтворювальному пристрої, в якому застосовується радіальне стеження з трьома променями, так і на такому, де використовується двотактне (push-pull) радіальне стеження. Однак у відтворювальному пристрої, який включає в себе систему стеження з трьома променями, два допоміжні детектори розташовані на порівняно великій тангенціальній відстані один від одного. Оскільки зазначений радіальний хвилеподібний вигин має відносно велику частоту, наприклад, 22,05кГц у випадку однократної швидкості відтворення, наслідком є відносно великий фазовий зсув між сигналами цих двох допоміжних детекторів, що перешкоджає надійному виявленню сигналу, зумовленого хвилеподібним вигином. З іншого боку, якщо сигнал від хвилеподібного вигину відновлюється лише з одного з сигналів допоміжного детектора, він характеризується відносно великим відношенням сигнал/шум, що також перешкоджає надійному виявленню сигналу, зумовленого хвилеподібним вигином. Метою цього винаходу є надати носій запису, який уможливлює більш надійне виявляння зазначених других змін у відтворювальному пристрою. Ще однією метою цього винаходу є надати відтворювальний пристрій, який більш надійно виявляє зазначені другі зміни. І ще однією метою цього винаходу є надати інформаційну систему, яка включає в себе носій запису і відтворювальний пристрій, в якому надійно виявляються зазначені другі зміни. Згідно з цим винаходом, носій запису має інформаційні мітки, розташовані вздовж його доріжки, причому цей носій характеризується першими змінами, зумовленими наявністю і відсутністю інформаційних міток вздовж зазначеної доріжки, де зазначені перші зміни представляють записаний на цьому носії запису інформаційний сигнал, і другими змінами, зумовленими змінами, пов'язаними із інформаційними мітками; причому фаза зазначених других змін прив'язана до фази зазначених перших змін. Носій запису, який пропонується згідно з цим винаходом, особливо придатний для відтворення на відтворювальному пристрої, який пропонується згідно з цим винаходом, що включає в себе: блок перетворення для сканування зазначеного носія запису, виконаний з можливістю виявлення зазначених перших змін і зазначених других змін, перший відновлювальний блок, підключений до зазначеного блока перетворення, для відновлення сигналу синхронізації із зазначених перших змін, другий відновлювальний блок, підключений до зазначеного блока перетворення, для відновлення інформаційного сигналу із зазначених перших змін, блок виявлення, для виявлення, виходячи з щонайменше одного сигналу, що характеризує принаймні зазначені другі зміни сигналу і надхо 5 76941 6 дить із зазначеного блока перетворення, чи деЩе один варіант здійснення інформаційної симонструють зазначені другі зміни певну заздалестеми, що пропонується, відрізняється тим, що гідь визначену структуру (характерний рисунок) зазначена записана інформація є інформацією змін, причому цей блок виявлення використовує такого типу, що може бути відновлена за допомодля здійснення виявлення зазначений сигнал сингою певного заздалегідь визначеного обробляння хронізації, і даних, і зазначений код, представлений зазначеблок активування, для активування зазначеноною модульованою структурою із других змін, вкаго другого відновлювального блока для відновлюзує тип обробляння даних, який має використовування зазначеного інформаційного сигналу при ватися для відновлення зазначеної інформації, виявленні зазначеним блоком виявлення зазначепричому зазначений пристрій споряджений засоної заздалегідь визначеної структури змін. бом для встановлення зазначеного відновлювальОскільки фаза зазначених других змін прив'яного блока в режим, в якому здійснюється обробзана до фази зазначених перших змін, сигнал синляння даних, вказане зазначеним відновленим хронізації, одержаний зазначеним першим відновкодом. лювальним блоком, може ефективно Цей варіант здійснення забезпечує перевагу, використовуватися зазначеним блоком виявлення яка полягає в тому, що для відновлення інформадля виявлення зазначених других змін. Викорисції, зчитаної з носія запису, має бути наявним код, тання більш надійного сигналу синхронізації також представлений зазначеною модульованою струкпризводить до більш надійного виявлення зазнатурою. Відповідно, інформація може бути відновченим блоком виявлення. лена тільки спеціалізованим відтворювальним Слід відзначити, що [в публікації ЕР 485 234] пристроєм, здатним відновлювати зазначений код. описується записувальний пристрій для записуУ тому випадку, якщо інформація перед записування інформації на носій запису, який має доріжванням на носій запису шифрується або скрембки з хвилеподібним в радіальному напрямі вигилюється, зазначений код у варіанті, якому відданом. Цей радіальний хвилеподібний вигин ється перевага, вказує, відповідно, ключ представляє адресу. Під час записування даних із шифрування або спосіб скремблювання. цього радіального хвилеподібного вигину відновХоч система, яка пропонується, і не обмежулюється сигнал синхронізації для записування. У ється інформаційною системою, в якій використоцій інформаційній системі інформація, яка зберігавуються оптично читні носії запису, вона особливо ється в радіальному хвилеподібному вигині, після придатна для цього типу інформаційних систем. зчитування з носія запису не має більш ніякого На оптичному носії запису порівняно легко значення. утворити доріжку, на якій записана інформація, з Слід також відзначити, що [в патенті ФРН модуляцією доріжки, яку можна виявити тим са№19900653] розкривається пристрій для створенмим пучком проміння, що використовується для ня майстер-диска, де застосовується доріжка у читання самої інформації. формі хвилеподібного вигину, а також заздалегідь Варіант здійснення інформаційної системи, що виконані піти. Щоб запобігти перекриттю заздалепропонується, в якому це реалізується, відрізнягідь виконаних пітів, керуючі сигнали для утворенється наявністю засобу сервокерування, для керуня хвилеподібного вигину і утворення заздалегідь вання скануванням таким чином, щоб регулювати виконаних пітів взаємно синхронізуються. У цьому щонайменше один параметр сканування до певновипадку хвилеподібний вигин містить інформацію го заздалегідь заданого значення на основі сигнадля керування швидкістю обертання носія запису. лу детектування, отриманого від фотодетектора і Слід також відзначити, що [в патенті США такого, що зазнає впливу зазначеного другого фі№5,930,210] на Фіг.5 показано варіант здійснення, зичного параметра, причому зазначений засіб в якому блок виявлення одержує сигнал синхронісервокерування має певну заздалегідь визначену зації, який відновлюється контуром ФАПЧ (PLL) із смугу пропускання, і зазначені зміни другого фізизазначених перших змін. У цьому випадку сам сигчного параметра зумовлюють зміни у зазначеному нал синхронізації служить сигналом, що представсигналі детектування, які характеризуються частоляє зазначені другі зміни. Не використовується тним спектром, який знаходиться за межами заніякого незалежного сигналу синхронізації, який міг значеної смуги пропускання засобу сервокеруванби підвищити надійність виявлення сигналу, що ня і за межами частотного спектра змін сигналу, представляє зазначені другі зміни, якщо останнє зумовлених зазначеними змінами першого фізичстає ненадійним через шум. ного параметра. Один варіант здійснення інформаційної сисЗазначені зміни другого фізичного параметра теми, що пропонується, відрізняється тим, що заможуть бути в формі змін у місцерозташуванні значені другі зміни демонструють певну модульодоріжки в напрямі, поперечному до напряму дорівану структуру, що представляє певний код, і тим, жки. Ці зміни можуть бути виявлені, виходячи з що зазначений засіб виявлення включає в себе сигналу помилки стеження. засіб відновлення коду, для відновлення зазначеЗазначені зміни другого фізичного параметра ного коду з сигналу виявлення, і засіб для активаможуть бути в формі змін у місцерозташуванні ції зазначеного блока активування у відповідь на площини, в якій розташовані оптично читні мітки. У відновлення цього коду. цьому випадку ці зміни можуть бути виявлені, виВикористання модуляції зазначених змін заходячи з сигналу помилки фокусування. безпечує перевагу, яка полягає в тому, що наявЗазначені зміни другого фізичного параметра ність змін зазначеного другого фізичного параметможуть також бути в формі зміни середнього знара може бути виявлена більш надійно. чення оптично читних міток і проміжних ділянок, 7 76941 8 розташованих між цими оптично читними мітками. чно виявні мітки можуть бути в формі так званих У цьому випадку зазначені зміни другого фізичного пітів. Однак може використовуватися й інший тип параметра можуть бути виявлені, виходячи зі змін оптично виявних міток. Ці оптично виявні мітки в сигналі синхронізації для даних, відновленому розташовуються вздовж доріжки, центр якої позпід час сканування доріжки з постійною лінійною начений позицією 5. У цьому варіанті здійснення швидкістю. зазначеними змінами другого фізичного параметЯкщо носій запису, що використовується в зара є зміни у місцерозташуванні доріжки в напрямі, значеній інформаційній системі, є компакт-диском, поперечному до її власного напряму. Ця зміна у у варіанті, якому віддається перевага, використомісцерозташуванні має форму хвилеподібного вують інформаційну систему, яка відрізняється вигину доріжки, також відомого як радіальне відтим, що зазначені зміни другого фізичного парахилення доріжки (wobble). Такий хвилеподібний метра зумовлюють зміни у сигналі детектування з вигин доріжки можна легко виявити тим же самим частотою, що практично відповідає 22кГц, у разі променевим сканувальним блоком, що використосканування доріжки з швидкістю сканування від вується для виявлення зазначених оптично вияв1,2м/с до 1,4м/с. них міток 3, як буде пояснено нижче. Фаза зазнаЦей варіант здійснення має перевагу, яка почених других змін прив'язана до фази зазначених лягає в тому, що неможливо скопіювати такий перших змін таким чином, що певна заздалегідь спеціальний диск на звичайний записний компактзадана кількість хвилеподібних вигинів відповідає диск, який має допоміжну розмітку, що характерипевній заздалегідь заданій кількості канальних зується хвилеподібним вигином, що зумовлює побітів, представлених зазначеними першими змімилку стеження з частотою практично 22кГц при нами. скануванні цієї допоміжної розмітки зі швидкістю У варіанті здійснення, показаному на Фіг.1с, 1,2-1,4м/с. Навіть якщо вдасться записати струкзазначені зміни другого фізичного параметра матуру міток запису у формі хвилеподібного вигину, ють форму змін у ширині оптично виявних міток 3. що відповідає структурі міток запису у формі хвиЦі зміни у ширині міток 3 зумовлюють додаткову леподібного вигину, наявній на носії запису, що модуляцію інтенсивності пучка проміння, що скакопіюється, ця структура буде невиявною через нує доріжку. Як ці зміни у ширині міток 3, так і сама наявність хвилеподібної допоміжної розмітки у інформація можуть бути відновлені на основі цієї тому ж діапазоні частот. модуляції інтенсивності, за умови, що частотний Ці й інші аспекти цього винаходу більш детаспектр складової, зумовленої даною структурою льно описані з посиланням на фігури креслень, на міток, не перекриває частотний спектр складової, яких: зумовленою змінами у ширині міток. Фаза зазнаФіг.1а, Фіг.1b, Фіг.1с, Фіг.1d — можливі варіанчених других змін прив'язана до фази зазначених ти здійснення носія 1 запису для використання в перших змін таким чином, що певна заздалегідь інформаційній системі, яка пропонується згідно з задана кількість змін у ширині відповідає певній цим винаходом, заздалегідь заданій кількості канальних бітів, Фіг.2 - приклад блока виявлення, який може представлених зазначеними першими змінами. використовуватися у разі застосування модульоНа Фіг.1d позицією 6 позначена прозора основаного радіального хвилеподібного вигину, ва. Основа 6 покрита відбивальним шаром 7. Цей Фіг.3 - схема інформаційної системи, запроповідбивальний шар 7 покритий захисним шаром 8. нованої згідно з цим винаходом, яка включає в На основі 6 виконані оптично виявні мітки 3, у фосебе носій запису, запропонований згідно з цим рмі пітів. Зазначені зміни другого фізичного паравинаходом, а також відтворювальний пристрій 20, метра мають форму змін у місцерозташуванні Фіг.4 - схематичне представлення певного коплощини, в якій лежать оптично виявні мітки 3. На ду зазначеними другими змінами, Фіг.1d різні положення цих площин позначені лініФіг.5 - більш детальне зображення першого ями 9А і 9В. При скануванні структури, показаної відновлювального блока показаного на Фіг.3 відтна Фіг.1d, сфокусованим пучком проміння, ці зміни ворювального пристрою, у місцерозташуванні площини, в якій лежать мітки Фіг.6 - більш детальне зображення блока ви3, зумовлюють помилку фокусування, яку можна явлення показаного на Фіг.3 відтворювального легко виявити. Фаза цих других змін прив'язана до пристрою, фази перших змін таким чином, що певна заздалеФіг.7A-7F - декілька сигналів, які трапляються гідь задана кількість змін у місцерозташуванні в показаному на Фіг.3 відтворювальному пристрої. площини відповідає певній заздалегідь заданій На Фіг.1а, Фіг.1b, Фіг.1с, Фіг.1d показані можкількості канальних бітів, представлених зазначеливі варіанти здійснення носія 1 запису для виконими першими змінами. ристання в інформаційній системі, яка пропонуєтьНа Фіг.3 схематично представлений носій 1 ся згідно з цим винаходом, причому Фіг.1а - це запису, який пропонується згідно з цим винаходом, вигляд зверху, Фіг.1b і Фіг.1с - це дуже збільшені описаний вище з посиланням на Фіг.1А, а також вигляди зверху ділянки 2 першого і другого варіанвідтворювальний пристрій 20, який пропонується ту здійснення носія 1 запису, а Фіг.1d - це невелизгідно з цим винаходом. Показана доріжка 11 хакий фрагмент вигляду в розрізі ділянки 2 по лінії bрактеризується першими змінами, зумовленими b третього варіанту здійснення носія 1 запису. наявністю і відсутністю вздовж цієї доріжки інфорУ варіанті здійснення носія 1 запису, показаномаційних міток. Ці перші зміни представляють інго на Фіг.1b, зазначені зміни першого фізичного формаційний сигнал, записаний на цьому носії параметра мають форму оптично виявних міток 3, інформації. Інформаційним сигналом в цьому виякі чергуються із проміжними ділянками 4. Ці оптипадку є послідовність бітів, що підкоряється обме 9 76941 10 женням на відстань між переходами (або обмезазначених плям А, В, С, детектується першим женням на довжину серії, RLL). Зокрема, інформа20А, другим 20B і третім 20C детекторами. Відтвоційний сигнал кодований з застосуванням EFMрювальний пристрій додатково включає в себе кодування. Доріжка характеризується також друпідключені до блока перетворення перший 22 і гими змінами, зумовленими змінами, пов'язаними другий 23 відновлювальні блоки. Перший 22 і друз інформаційними мітками. У показаному варіанті гий 23 відновлювальні блоки відновлюють із заздійснення зазначені другі зміни мають форму значених перших змін, відповідно, сигнал синхрорадіального хвилеподібного вигину доріжки, як нізації CL і інформаційний сигнал Sout. було описано з посиланнями на Фіг.1А. Фаза цих Відтворювальний пристрій 20 додатково включає в других змін прив'язана до фази зазначених персебе блок 24 виявлення, для визначення, виходяших змін. У показаному варіанті здійснення фаза чи з щонайменше одного сигналу SA, що характезазначених других змін пов'язана з фазою зазнаризує принаймні зазначені другі зміни і надходить чених перших змін таким чином, що кожний EFMз блока перетворення, чи демонструють зазначені фрейм відповідає трьом періодам хвилеподібного другі зміни певну заздалегідь визначену структуру вигину доріжки і починається в момент перетину змін. Відтворювальний пристрій додатково вклюцим радіальним вигином нульового рівня. чає в себе блок 25 активування, для активування У показаному варіанті здійснення зазначені другого відновлювального блока 23 для відновдругі зміни мають або певну першу, або певну друлення зазначеного інформаційного сигнал Sout при гу фазу відносно зазначених перших змін. Як зовиявленні блоком 24 виявлення зазначеної заздабражено на Фіг.4, радіальне коливання (вигин) W легідь визначеної структури змін. представляє певний двійковий код. Цей двійковий Блок 24 виявлення використовує для виявкод, наприклад, 1110, зазнає двофазного кодуванлення зазначений сигнал синхронізації CL, що геня. Наприклад, кожна "1" перетворюється в "10", а нерується першим відновлювальним блоком 22. кожний "0" - в "01". У цьому випадку двійковий код На Фіг.5 більш детально показаний приклад 1110 перетворюється в двійкову послідовність зазначеного першого відновлювального блока 22. 10101001. Отримана таким чином двійкова посліЦей перший відновлювальний блок 22 включає в довність перетворюється в радіальний хвилеподісебе фазовий детектор 22.1 для детектування бний вигин W таким чином, що радіальне місцерорізниці фаз для сигналу SB, що одержується від зташування міток змінюється з певною постійною зазначеного другого детектора 20B, і сигналу синхчастотою, але або з першою, або з другою фазою ронізації CL, що генерується першим відновлювавідносно зазначених перших змін. При кожній зміні льним блоком 22. Вихідний сигнал фазового детеполярності у цій двійковій послідовності, одержактора 22.1 передається через фільтр 22.2 схеми зі ній шляхом зазначеного перетворення, фаза зазворотним зв'язком в керований генератор 22.3, значених других змін змінюється із зазначеної наприклад, в генератор, керований напругою. Випершої на зазначену другу, і навпаки. Перша і друхідний сигнал цього керованого генератора являє га фази відрізняються на 180°. Це має ту перевагу, собою сигнал синхронізації CL, який генерується що сигнал SA, що представляє зазначені другі зміпершим відновлювальним блоком. На Фіг.6 більш ни, може квантуватися з частотою, вдвічі більшою детально показаний блок 24 виявлення. Блок 24 за частоту зазначених других змін, так що кожна виявлення включає в себе перший подільник часвибірка являє собою максимум, незалежно від тоти 24.1, для формування з сигналу синхронізації того, чи фаза дорівнює зазначеній першій фазі, CL першого допоміжного сигналу синхронізації або зазначеній другій фазі. CL1. Цей перший допоміжний сигнал синхронізації У цьому варіанті здійснення зазначені перша і CL1 має частоту, яка в N раз нижче за частоту друга фази обираються таким чином, що з початсигналу синхронізації CL. У цьому випадку, коли ком EFM-фрейму співпадає момент перетину нутривалість EFM-фрейма відповідає трьом періольового рівня зазначеними другими змінами. Це дам хвилеподібного вигину, значення N дорівнює має ту перевагу, що синхронізацію EFM-фреймів 98. У показаному варіанті здійснення подільник можна легко використати також для відновлення частоти 24.1 додатково має вхід для приймання сигналу синхронізації, який використовується для сигналу SYNC, який вказує на початок кожного виявлення зазначених других змін. Однак може EFM-фрейма. Вихідний сигнал CLW подільника бути використане будь-яке заздалегідь встановлечастоти 24.1 має фазу, прив'язану до фази сигнане фазове співвідношення між зазначеними перлу синхронізації CL, відновленого з зазначених шими і другими змінами, за умови, що воно є або перших змін. Блок 24.2 квантування генерує вибірстандартизованим, або записаним на даному носії ку сигналу SA при кожному додатному переході запису. Показаний на Фіг.3 відтворювальний присигналу синхронізації CLW, і генерує у відповідь стрій 20 включає в себе блок перетворення, для сигнал SACL - Сигнал SACL подається в пороговий сканування носія 1 запису з доріжками 10, 11, 12. блок 24.3, який генерує двійковий сигнал S2. Цей блок перетворення виконаний з можливістю На Фіг.2 показаний приклад блока виявлення, виявлення зазначених перших і других змін. У поякий може використовуватися у разі застосування казаному варіанті здійснення блок перетворення модульованого радіального хвилеподібного вигивключає в себе оптичний блок і перший, другий і ну. Цей блок виявлення включає в себе смуговий третій детектори 20А, 20B, 20C. Оптичний блок профільтр 80, настроєний на частоту цього радіальноектує на носій запису центральну пляму В і дві го хвилеподібного вигину. Вхід фільтра 80 підклюдопоміжні плями А, С. Оскільки така методика з чений до детектора 20А, для приймання сигналу трьома променями є добре відомою, зазначений SA. Вихідний сигнал фільтра 80 подається в демооптичний блок не показано. Проміння, відбите від дулятор 81 для відновлення коду, представленого 11 76941 12 цим модульованим хвилеподібним вигином, із витакож показаний сигнал SA, який характеризує закористанням сигналу синхронізації CLW, отримазначені другі зміни W. Як видно з цієї фігури, сигного шляхом поділення зазначеного сигналу синхнал SA має відносно велику шумову складову. Одронізації CL для EFM-фреймів подільником нак оскільки сигнал SA можна надійно квантувати в частоти 83. Відновлений демодулятором 81 код ті моменти часу, коли вигин W має максимальну подається в компаратор 82 для порівняння відноамплітуду, полярність коливання W в ці моменти вленого коду з певним заздалегідь заданим кодом. можна визначити з високим ступенем надійності, Компаратор 82 є таким, що генерує сигнал активаяк зображено на Фіг.7Е і Фіг.7F. На Фіг.7Е показації для відновлювального блока 23 в тому випадку, ний сигнал SACL який формується блоком 24.2 кваякщо відновлений демодулятором 81 код відповінтування, і на Фіг.7F показаний сигнал S2, який дає зазначеному заздалегідь заданому коду. формується пороговим блоком 24.3. Робота пристрою, що пропонується згідно з Слід відзначити, що операції з оброблення сицим винаходом, буде додатково описана із посигналів, здійснювані у відтворювальному пристрої, ланнями на Фіг.7. На Фіг.7 А схематично зображеможуть здійснюватися як спеціальними апаратниний сигнал SB, який включає в себе інформацію, ми засобами, так і відповідним чином запрограмозакодовану з застосуванням EFM. Сигнал SB ваним універсальним процесором. включає в себе послідовність фреймів F, що вклюСлід відзначити, що обсяг охорони, зачають в себе синхрогрупу F1, яка складається з 24 безпечуваний цим винаходом, не обмежується канальних бітів, і інформаційну частину F2, яка описаними в даній заявці варіантами здійснення. складається з 564 канальних бітів. Сигнал синхроОбсяг охорони, забезпечуваний цим винаходом, нізації CL (також схематично представлений на не обмежується також позиціями, вказаними в фоФіг.7В), виділений з нього, має частоту 4,3218МГц. рмулі винаходу. Словосполучення "який включає в Сигнал синхронізації CLW (Фіг.7С), згенерований себе", слово "має" тощо не виключають наявності подільником частоти 24.1, має частоту 44,1кГц. інших елементів, крім безпосередньо вказаних в Цей сигнал синхронізації CLW прив'язаний за фаформулі винаходу. Якщо про якійсь елемент згазою до сигналу SA, оскільки зазначені другі зміни, в дується в однині, це не виключає використання цьому випадку - радіальний хвилеподібний вигин декількох таких елементів. Блоки, схеми і інші заW (Фіг.7D) з інформаційних міток, прив'язані за соби, які є частиною цього винаходу, можуть бути фазою до фази зазначених перших змін, тобто реалізовані як у формі спеціалізованих апаратних інформаційних міток. У цьому випадку додатний засобів, так і в формі програмового універсального перехід сигналу синхронізації CLW співпадає з процесора. Цей винахід полягає в кожній новій максимальною амплітудою вигину W. На Фіг.7D ознаці, як нарізно, так і в будь-якому їх поєднанні. 13 Комп’ютерна верстка Т. Чепелева 76941 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
