Спосіб формування сипких матеріалів

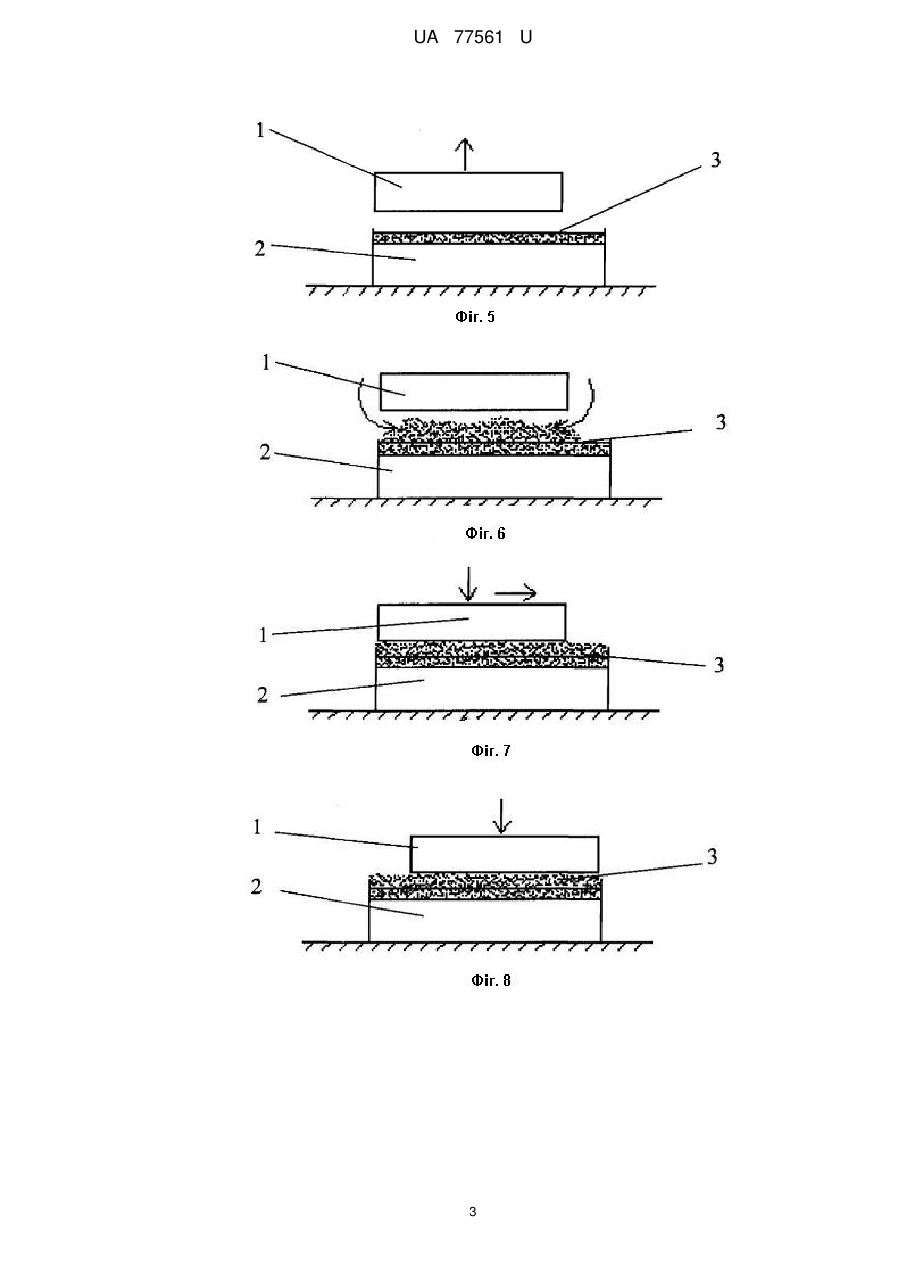

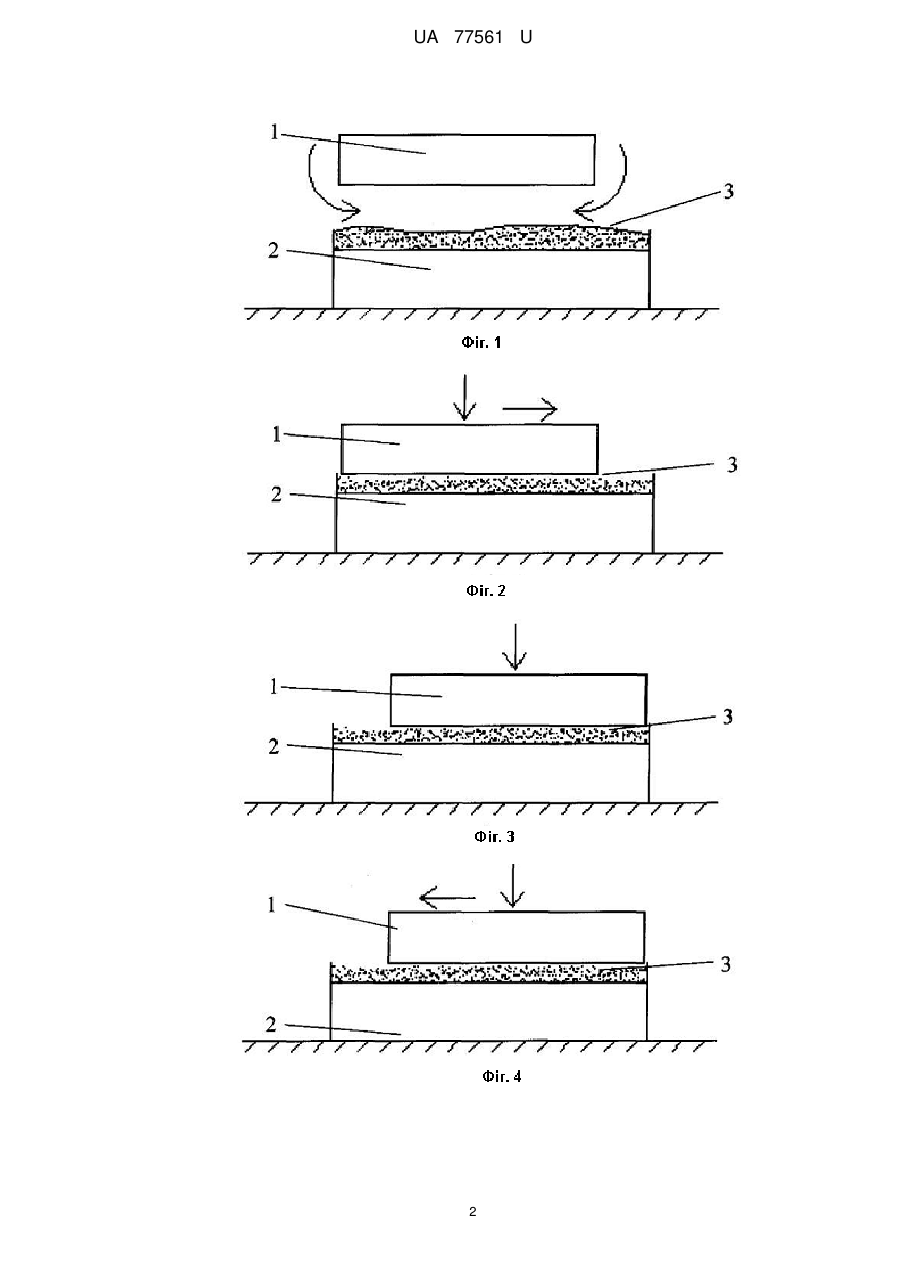

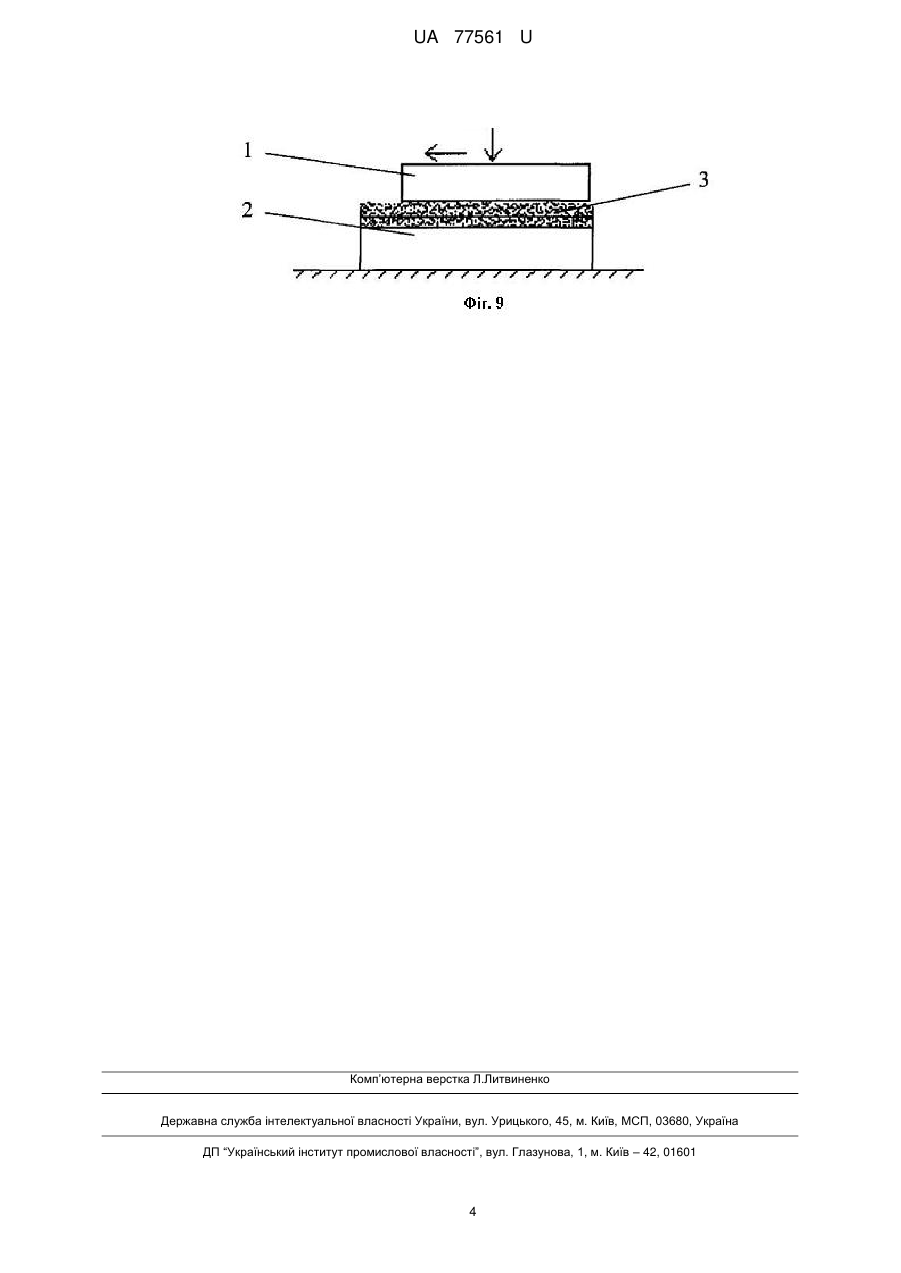

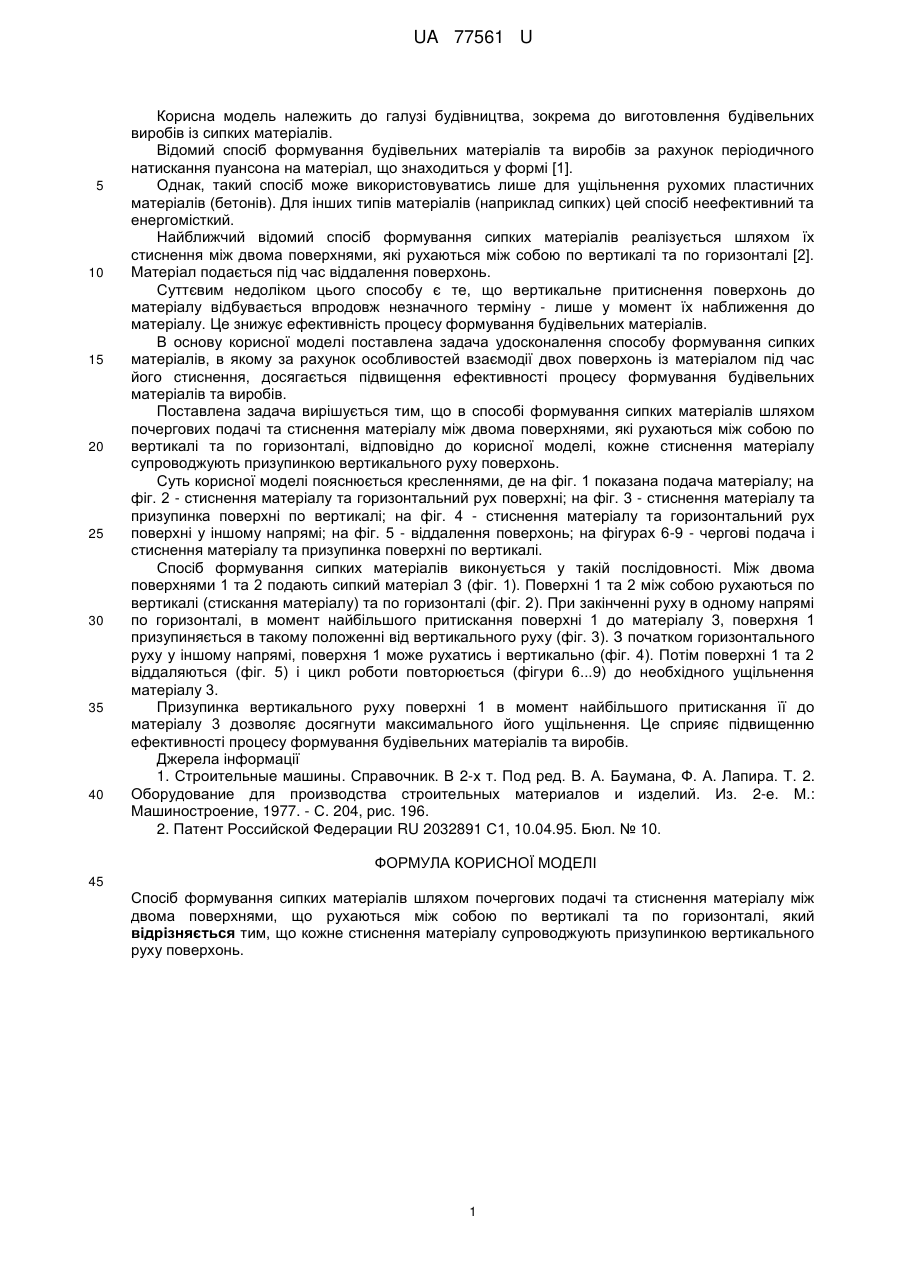

Реферат: Спосіб формування сипких матеріалів включає почергову подачу та стиснення матеріалу між двома поверхнями, що рухаються між собою по вертикалі та по горизонталі. Кожне стиснення матеріалу супроводжують призупинкою вертикального руху поверхонь. UA 77561 U (54) СПОСІБ ФОРМУВАННЯ СИПКИХ МАТЕРІАЛІВ UA 77561 U UA 77561 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва, зокрема до виготовлення будівельних виробів із сипких матеріалів. Відомий спосіб формування будівельних матеріалів та виробів за рахунок періодичного натискання пуансона на матеріал, що знаходиться у формі [1]. Однак, такий спосіб може використовуватись лише для ущільнення рухомих пластичних матеріалів (бетонів). Для інших типів матеріалів (наприклад сипких) цей спосіб неефективний та енергомісткий. Найближчий відомий спосіб формування сипких матеріалів реалізується шляхом їх стиснення між двома поверхнями, які рухаються між собою по вертикалі та по горизонталі [2]. Матеріал подається під час віддалення поверхонь. Суттєвим недоліком цього способу є те, що вертикальне притиснення поверхонь до матеріалу відбувається впродовж незначного терміну - лише у момент їх наближення до матеріалу. Це знижує ефективність процесу формування будівельних матеріалів. В основу корисної моделі поставлена задача удосконалення способу формування сипких матеріалів, в якому за рахунок особливостей взаємодії двох поверхонь із матеріалом під час його стиснення, досягається підвищення ефективності процесу формування будівельних матеріалів та виробів. Поставлена задача вирішується тим, що в способі формування сипких матеріалів шляхом почергових подачі та стиснення матеріалу між двома поверхнями, які рухаються між собою по вертикалі та по горизонталі, відповідно до корисної моделі, кожне стиснення матеріалу супроводжують призупинкою вертикального руху поверхонь. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показана подача матеріалу; на фіг. 2 - стиснення матеріалу та горизонтальний рух поверхні; на фіг. 3 - стиснення матеріалу та призупинка поверхні по вертикалі; на фіг. 4 - стиснення матеріалу та горизонтальний рух поверхні у іншому напрямі; на фіг. 5 - віддалення поверхонь; на фігурах 6-9 - чергові подача і стиснення матеріалу та призупинка поверхні по вертикалі. Спосіб формування сипких матеріалів виконується у такій послідовності. Між двома поверхнями 1 та 2 подають сипкий матеріал 3 (фіг. 1). Поверхні 1 та 2 між собою рухаються по вертикалі (стискання матеріалу) та по горизонталі (фіг. 2). При закінченні руху в одному напрямі по горизонталі, в момент найбільшого притискання поверхні 1 до матеріалу 3, поверхня 1 призупиняється в такому положенні від вертикального руху (фіг. 3). З початком горизонтального руху у іншому напрямі, поверхня 1 може рухатись і вертикально (фіг. 4). Потім поверхні 1 та 2 віддаляються (фіг. 5) і цикл роботи повторюється (фігури 6...9) до необхідного ущільнення матеріалу 3. Призупинка вертикального руху поверхні 1 в момент найбільшого притискання її до матеріалу 3 дозволяє досягнути максимального його ущільнення. Це сприяє підвищенню ефективності процесу формування будівельних матеріалів та виробів. Джерела інформації 1. Строительные машины. Справочник. В 2-х т. Под ред. В. А. Баумана, Ф. А. Лапира. Т. 2. Оборудование для производства строительных материалов и изделий. Из. 2-е. М.: Машиностроение, 1977. - С. 204, рис. 196. 2. Патент Российской Федерации RU 2032891 С1, 10.04.95. Бюл. № 10. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб формування сипких матеріалів шляхом почергових подачі та стиснення матеріалу між двома поверхнями, що рухаються між собою по вертикалі та по горизонталі, який відрізняється тим, що кожне стиснення матеріалу супроводжують призупинкою вертикального руху поверхонь. 1 UA 77561 U 2 UA 77561 U 3 UA 77561 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
