Комбайн зернозбиральний

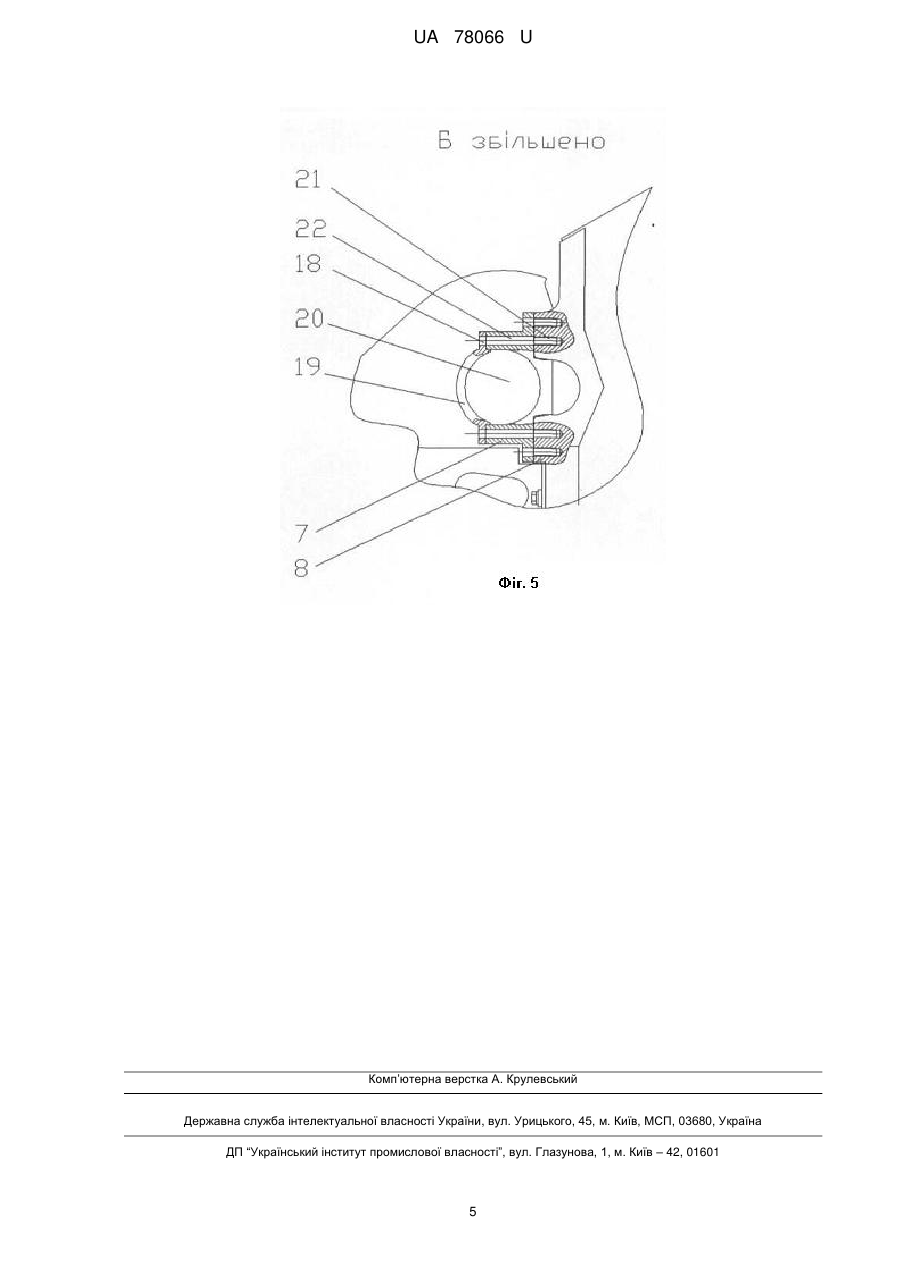

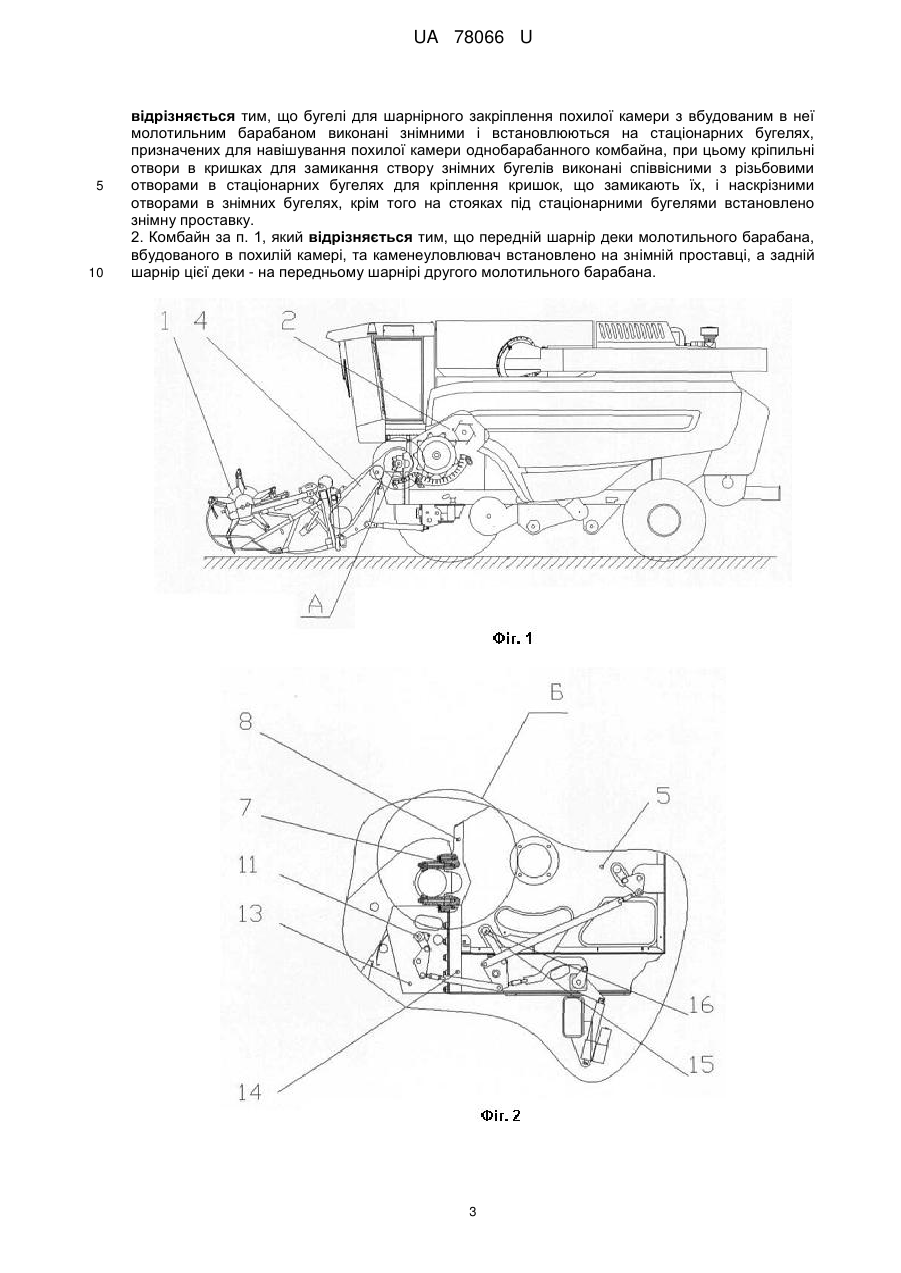

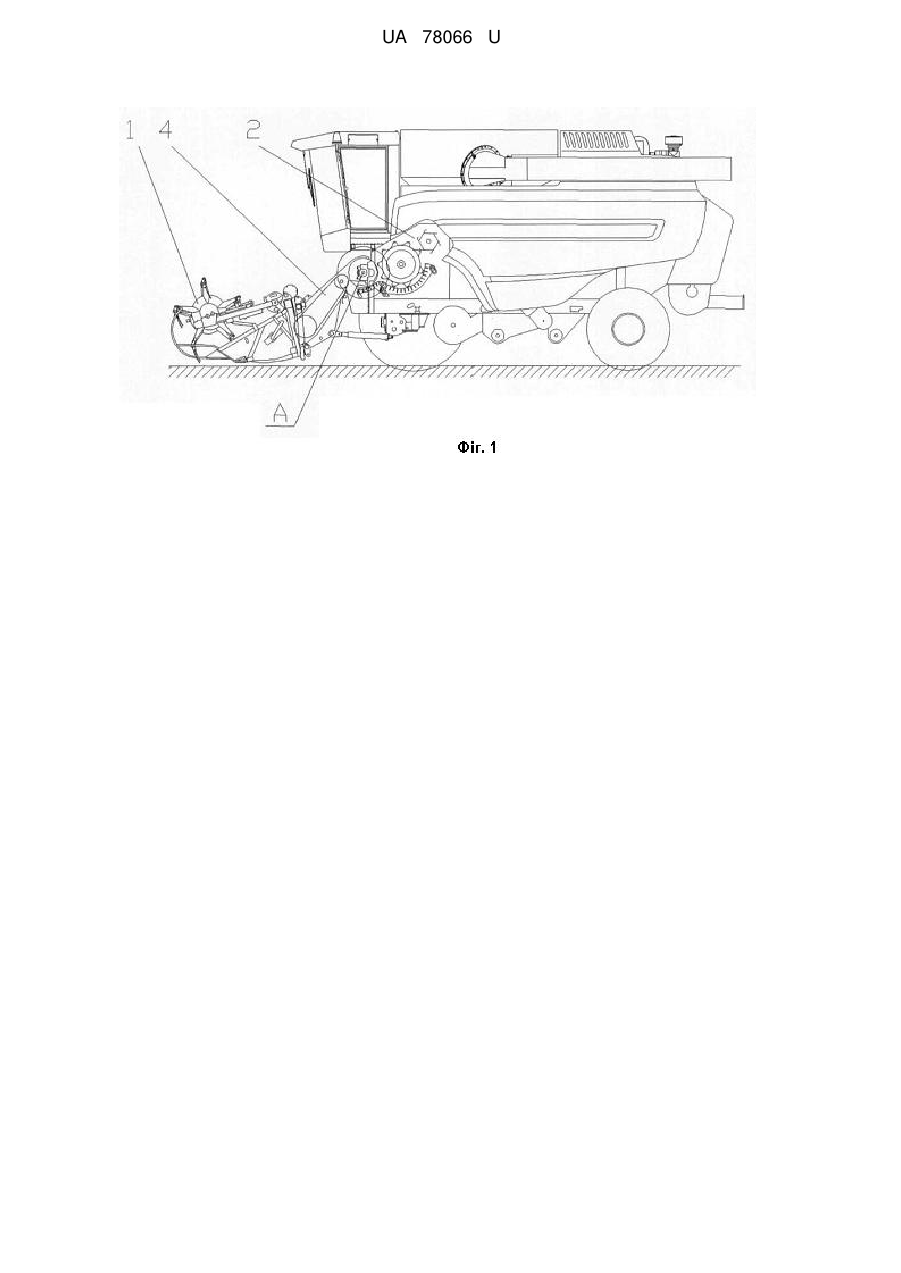

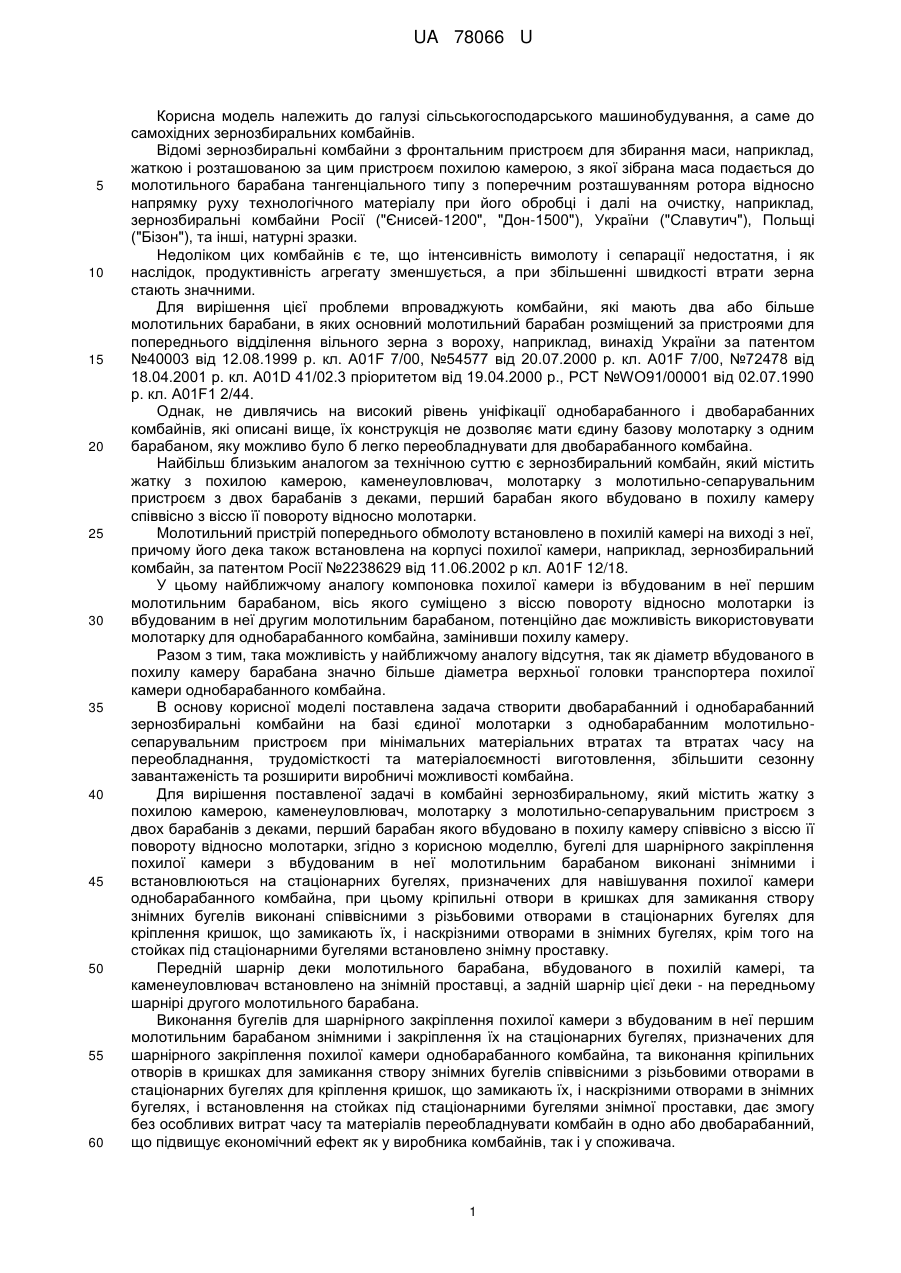

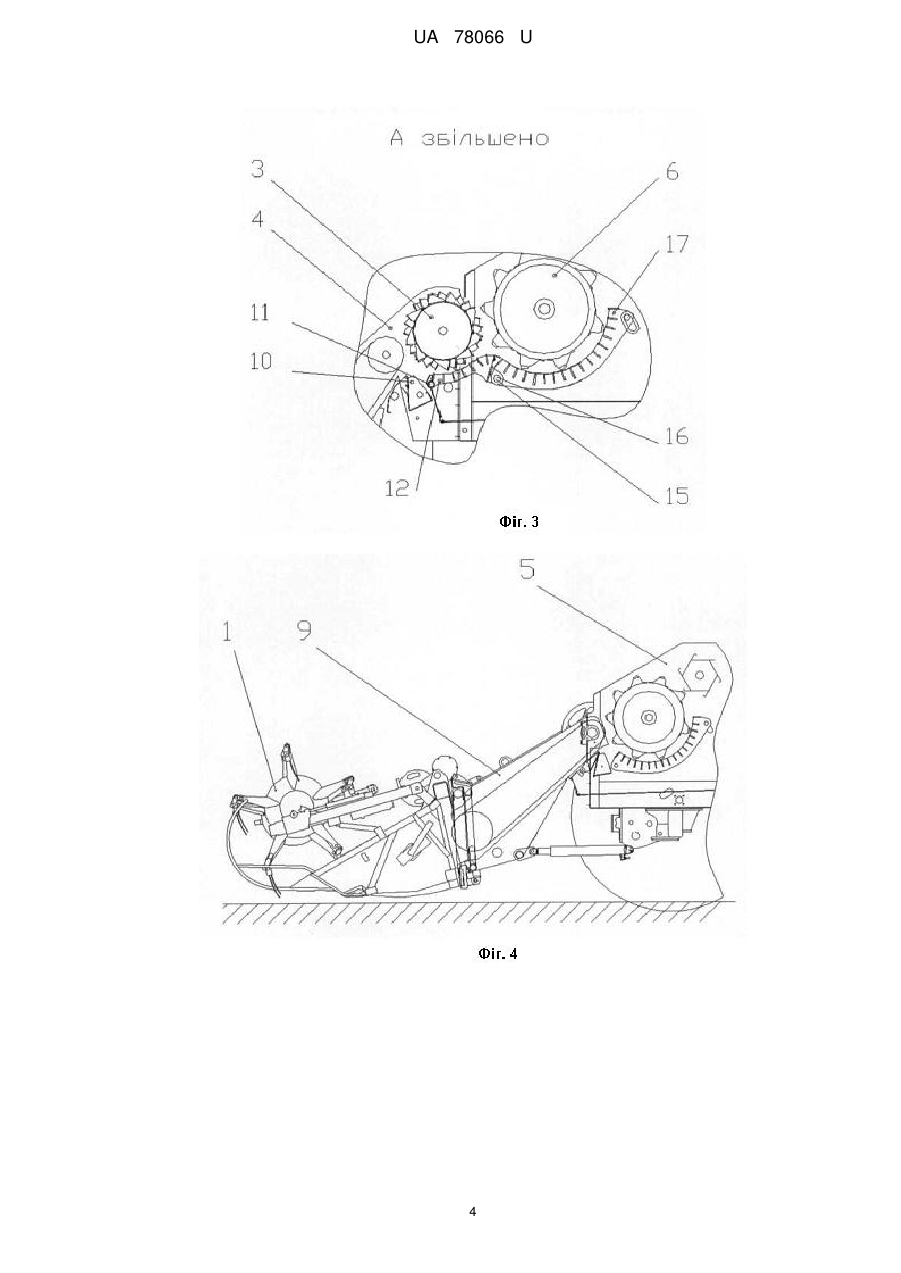

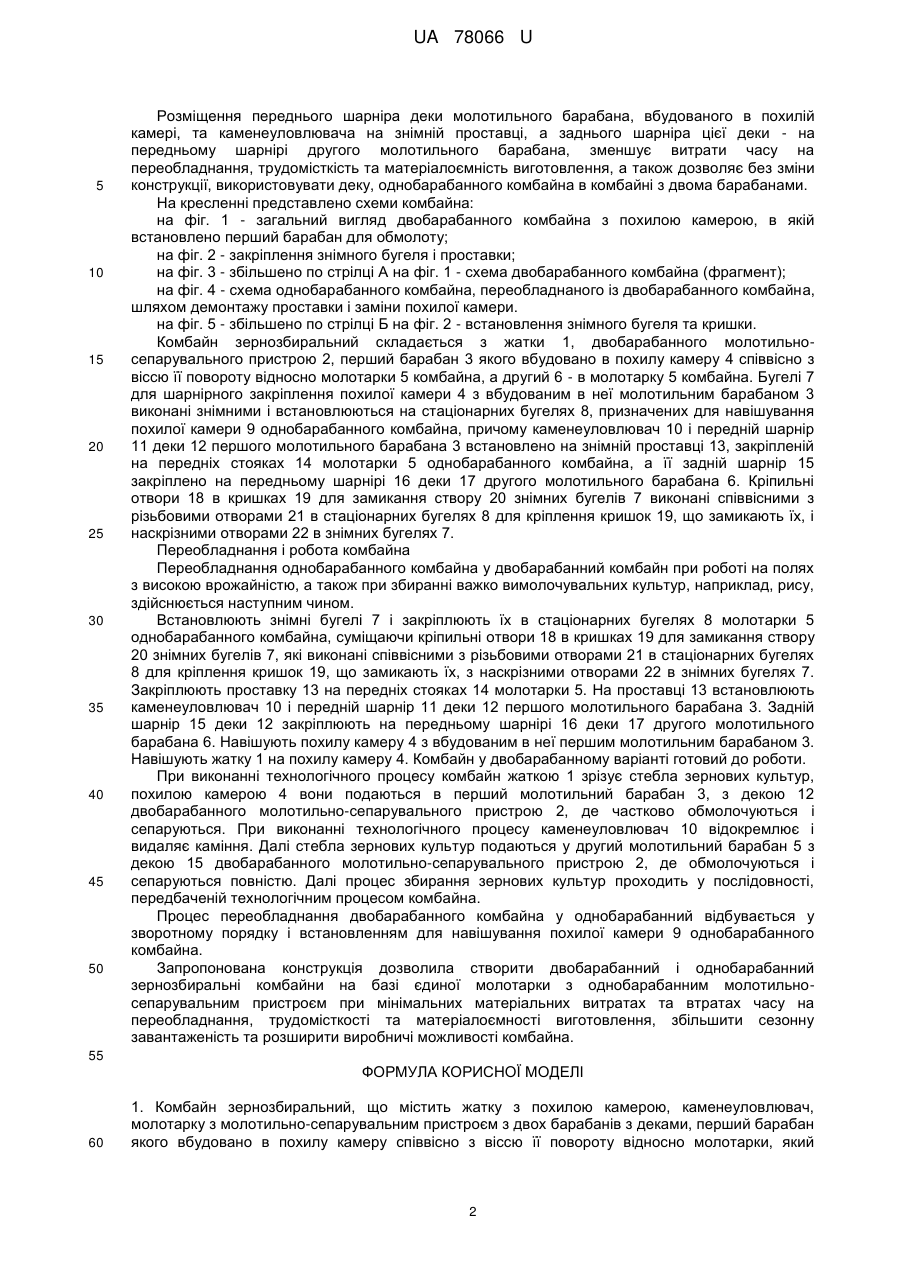

Реферат: Комбайн зернозбиральний містить у собі жатку з похилою камерою, каменеуловлювач, молотарку з молотильно-сепарувальним пристроєм з двох барабанів з деками. Перший барабан вбудовано в похилу камеру співвісно з віссю її повороту відносно молотарки. Бугелі для шарнірного закріплення похилої камери з вбудованим в неї молотильним барабаном виконані знімними і встановлюються на стаціонарних бугелях. На стояках під стаціонарними бугелями встановлено знімну проставку. UA 78066 U (12) UA 78066 U UA 78066 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до самохідних зернозбиральних комбайнів. Відомі зернозбиральні комбайни з фронтальним пристроєм для збирання маси, наприклад, жаткою і розташованою за цим пристроєм похилою камерою, з якої зібрана маса подається до молотильного барабана тангенціального типу з поперечним розташуванням ротора відносно напрямку руху технологічного матеріалу при його обробці і далі на очистку, наприклад, зернозбиральні комбайни Росії ("Єнисей-1200", "Дон-1500"), України ("Славутич"), Польщі ("Бізон"), та інші, натурні зразки. Недоліком цих комбайнів є те, що інтенсивність вимолоту і сепарації недостатня, і як наслідок, продуктивність агрегату зменшується, а при збільшенні швидкості втрати зерна стають значними. Для вирішення цієї проблеми впроваджують комбайни, які мають два або більше молотильних барабани, в яких основний молотильний барабан розміщений за пристроями для попереднього відділення вільного зерна з вороху, наприклад, винахід України за патентом №40003 від 12.08.1999 р. кл. A01F 7/00, №54577 від 20.07.2000 р. кл. A01F 7/00, №72478 від 18.04.2001 р. кл. A01D 41/02.3 пріоритетом від 19.04.2000 p., PCT №WO91/00001 від 02.07.1990 р. кл. A01F1 2/44. Однак, не дивлячись на високий рівень уніфікації однобарабанного і двобарабанних комбайнів, які описані вище, їх конструкція не дозволяє мати єдину базову молотарку з одним барабаном, яку можливо було б легко переобладнувати для двобарабанного комбайна. Найбільш близьким аналогом за технічною суттю є зернозбиральний комбайн, який містить жатку з похилою камерою, каменеуловлювач, молотарку з молотильно-сепарувальним пристроєм з двох барабанів з деками, перший барабан якого вбудовано в похилу камеру співвісно з віссю її повороту відносно молотарки. Молотильний пристрій попереднього обмолоту встановлено в похилій камері на виході з неї, причому його дека також встановлена на корпусі похилої камери, наприклад, зернозбиральний комбайн, за патентом Росії №2238629 від 11.06.2002 р кл. A01F 12/18. У цьому найближчому аналогу компоновка похилої камери із вбудованим в неї першим молотильним барабаном, вісь якого суміщено з віссю повороту відносно молотарки із вбудованим в неї другим молотильним барабаном, потенційно дає можливість використовувати молотарку для однобарабанного комбайна, замінивши похилу камеру. Разом з тим, така можливість у найближчому аналогу відсутня, так як діаметр вбудованого в похилу камеру барабана значно більше діаметра верхньої головки транспортера похилої камери однобарабанного комбайна. В основу корисної моделі поставлена задача створити двобарабанний і однобарабанний зернозбиральні комбайни на базі єдиної молотарки з однобарабанним молотильносепарувальним пристроєм при мінімальних матеріальних втратах та втратах часу на переобладнання, трудомісткості та матеріалоємності виготовлення, збільшити сезонну завантаженість та розширити виробничі можливості комбайна. Для вирішення поставленої задачі в комбайні зернозбиральному, який містить жатку з похилою камерою, каменеуловлювач, молотарку з молотильно-сепарувальним пристроєм з двох барабанів з деками, перший барабан якого вбудовано в похилу камеру співвісно з віссю її повороту відносно молотарки, згідно з корисною моделлю, бугелі для шарнірного закріплення похилої камери з вбудованим в неї молотильним барабаном виконані знімними і встановлюються на стаціонарних бугелях, призначених для навішування похилої камери однобарабанного комбайна, при цьому кріпильні отвори в кришках для замикання створу знімних бугелів виконані співвісними з різьбовими отворами в стаціонарних бугелях для кріплення кришок, що замикають їх, і наскрізними отворами в знімних бугелях, крім того на стойках під стаціонарними бугелями встановлено знімну проставку. Передній шарнір деки молотильного барабана, вбудованого в похилій камері, та каменеуловлювач встановлено на знімній проставці, а задній шарнір цієї деки - на передньому шарнірі другого молотильного барабана. Виконання бугелів для шарнірного закріплення похилої камери з вбудованим в неї першим молотильним барабаном знімними і закріплення їх на стаціонарних бугелях, призначених для шарнірного закріплення похилої камери однобарабанного комбайна, та виконання кріпильних отворів в кришках для замикання створу знімних бугелів співвісними з різьбовими отворами в стаціонарних бугелях для кріплення кришок, що замикають їх, і наскрізними отворами в знімних бугелях, і встановлення на стойках під стаціонарними бугелями знімної проставки, дає змогу без особливих витрат часу та матеріалів переобладнувати комбайн в одно або двобарабанний, що підвищує економічний ефект як у виробника комбайнів, так і у споживача. 1 UA 78066 U 5 10 15 20 25 30 35 40 45 50 Розміщення переднього шарніра деки молотильного барабана, вбудованого в похилій камері, та каменеуловлювача на знімній проставці, а заднього шарніра цієї деки - на передньому шарнірі другого молотильного барабана, зменшує витрати часу на переобладнання, трудомісткість та матеріалоємність виготовлення, а також дозволяє без зміни конструкції, використовувати деку, однобарабанного комбайна в комбайні з двома барабанами. На кресленні представлено схеми комбайна: на фіг. 1 - загальний вигляд двобарабанного комбайна з похилою камерою, в якій встановлено перший барабан для обмолоту; на фіг. 2 - закріплення знімного бугеля і проставки; на фіг. 3 - збільшено по стрілці А на фіг. 1 - схема двобарабанного комбайна (фрагмент); на фіг. 4 - схема однобарабанного комбайна, переобладнаного із двобарабанного комбайна, шляхом демонтажу проставки і заміни похилої камери. на фіг. 5 - збільшено по стрілці Б на фіг. 2 - встановлення знімного бугеля та кришки. Комбайн зернозбиральний складається з жатки 1, двобарабанного молотильносепарувального пристрою 2, перший барабан 3 якого вбудовано в похилу камеру 4 співвісно з віссю її повороту відносно молотарки 5 комбайна, а другий 6 - в молотарку 5 комбайна. Бугелі 7 для шарнірного закріплення похилої камери 4 з вбудованим в неї молотильним барабаном 3 виконані знімними і встановлюються на стаціонарних бугелях 8, призначених для навішування похилої камери 9 однобарабанного комбайна, причому каменеуловлювач 10 і передній шарнір 11 деки 12 першого молотильного барабана 3 встановлено на знімній проставці 13, закріпленій на передніх стояках 14 молотарки 5 однобарабанного комбайна, а її задній шарнір 15 закріплено на передньому шарнірі 16 деки 17 другого молотильного барабана 6. Кріпильні отвори 18 в кришках 19 для замикання створу 20 знімних бугелів 7 виконані співвісними з різьбовими отворами 21 в стаціонарних бугелях 8 для кріплення кришок 19, що замикають їх, і наскрізними отворами 22 в знімних бугелях 7. Переобладнання і робота комбайна Переобладнання однобарабанного комбайна у двобарабанний комбайн при роботі на полях з високою врожайністю, а також при збиранні важко вимолочувальних культур, наприклад, рису, здійснюється наступним чином. Встановлюють знімні бугелі 7 і закріплюють їх в стаціонарних бугелях 8 молотарки 5 однобарабанного комбайна, суміщаючи кріпильні отвори 18 в кришках 19 для замикання створу 20 знімних бугелів 7, які виконані співвісними з різьбовими отворами 21 в стаціонарних бугелях 8 для кріплення кришок 19, що замикають їх, з наскрізними отворами 22 в знімних бугелях 7. Закріплюють проставку 13 на передніх стояках 14 молотарки 5. На проставці 13 встановлюють каменеуловлювач 10 і передній шарнір 11 деки 12 першого молотильного барабана 3. Задній шарнір 15 деки 12 закріплюють на передньому шарнірі 16 деки 17 другого молотильного барабана 6. Навішують похилу камеру 4 з вбудованим в неї першим молотильним барабаном 3. Навішують жатку 1 на похилу камеру 4. Комбайн у двобарабанному варіанті готовий до роботи. При виконанні технологічного процесу комбайн жаткою 1 зрізує стебла зернових культур, похилою камерою 4 вони подаються в перший молотильний барабан 3, з декою 12 двобарабанного молотильно-сепарувального пристрою 2, де частково обмолочуються і сепаруються. При виконанні технологічного процесу каменеуловлювач 10 відокремлює і видаляє каміння. Далі стебла зернових культур подаються у другий молотильний барабан 5 з декою 15 двобарабанного молотильно-сепарувального пристрою 2, де обмолочуються і сепаруються повністю. Далі процес збирання зернових культур проходить у послідовності, передбаченій технологічним процесом комбайна. Процес переобладнання двобарабанного комбайна у однобарабанний відбувається у зворотному порядку і встановленням для навішування похилої камери 9 однобарабанного комбайна. Запропонована конструкція дозволила створити двобарабанний і однобарабанний зернозбиральні комбайни на базі єдиної молотарки з однобарабанним молотильносепарувальним пристроєм при мінімальних матеріальних витратах та втратах часу на переобладнання, трудомісткості та матеріалоємності виготовлення, збільшити сезонну завантаженість та розширити виробничі можливості комбайна. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Комбайн зернозбиральний, що містить жатку з похилою камерою, каменеуловлювач, молотарку з молотильно-сепарувальним пристроєм з двох барабанів з деками, перший барабан якого вбудовано в похилу камеру співвісно з віссю її повороту відносно молотарки, який 2 UA 78066 U 5 10 відрізняється тим, що бугелі для шарнірного закріплення похилої камери з вбудованим в неї молотильним барабаном виконані знімними і встановлюються на стаціонарних бугелях, призначених для навішування похилої камери однобарабанного комбайна, при цьому кріпильні отвори в кришках для замикання створу знімних бугелів виконані співвісними з різьбовими отворами в стаціонарних бугелях для кріплення кришок, що замикають їх, і наскрізними отворами в знімних бугелях, крім того на стояках під стаціонарними бугелями встановлено знімну проставку. 2. Комбайн за п. 1, який відрізняється тим, що передній шарнір деки молотильного барабана, вбудованого в похилій камері, та каменеуловлювач встановлено на знімній проставці, а задній шарнір цієї деки - на передньому шарнірі другого молотильного барабана. 3 UA 78066 U 4 UA 78066 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
