Бетоноукладальник

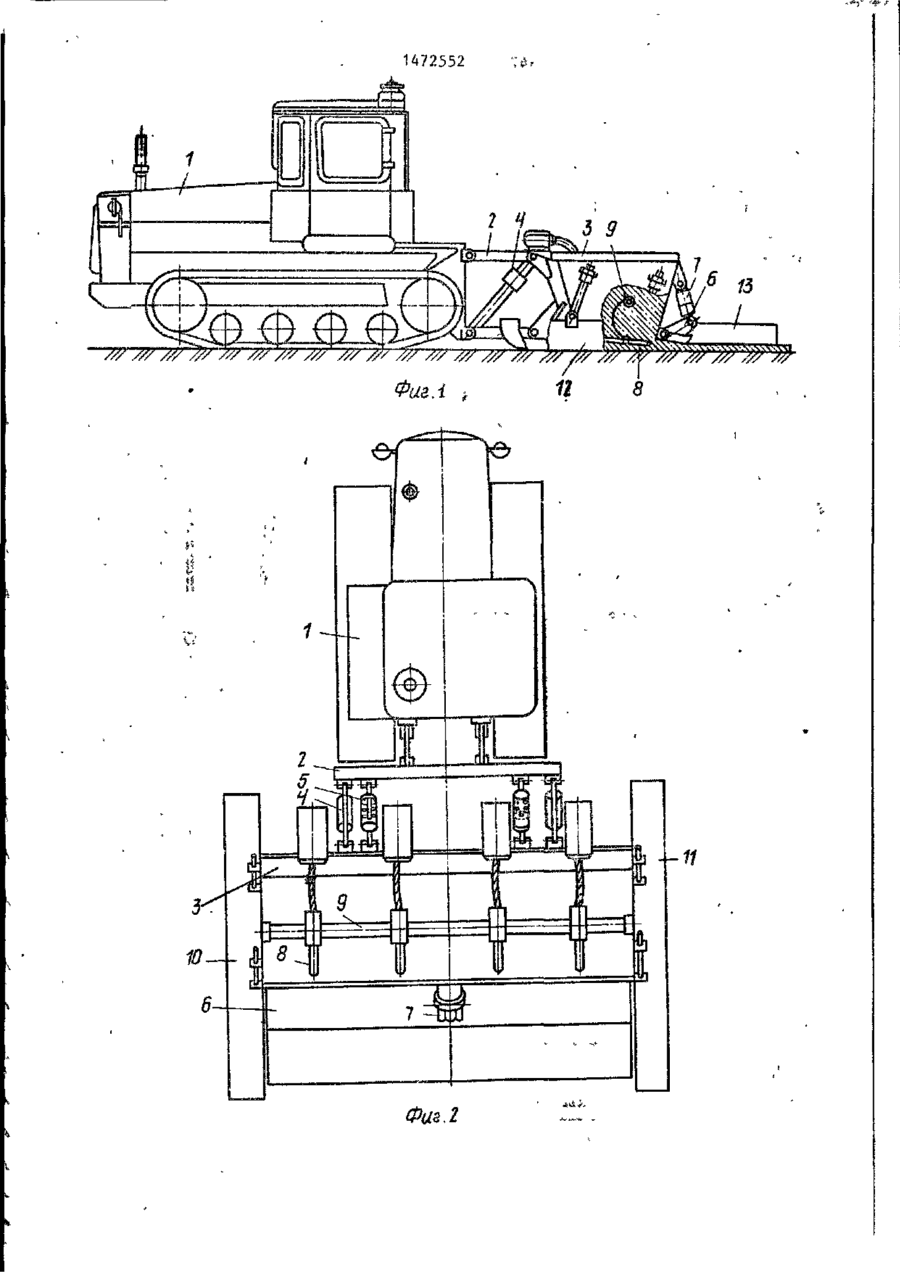

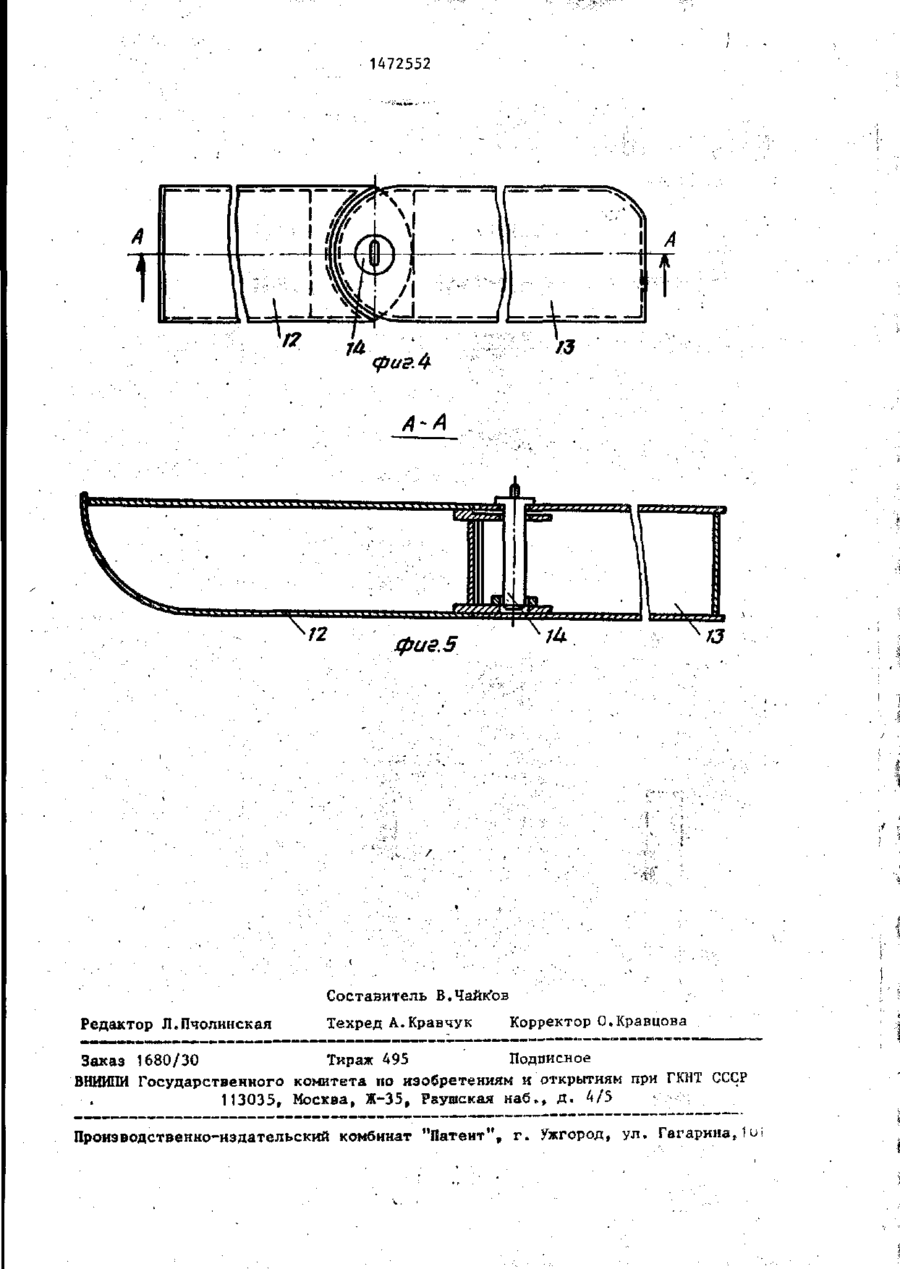

Изобретение относится к строительству автомобильных дорог и позволяет обеспечить возможность укладки бетонных смесей на криволинейных участках дорожных покрытии. Это достигается за счет того, что в бетоноукладчике скользящие формы выполнены составными из передних по ходу движения неподвижных секций 12. Задние концы неподвижных секций 12 связаны посредством шарниров с вертикальными осями 14 с передними концами задних подвижных секций 13, свободные концы которых соединены посредством шарнирной тяги 15 регулируемой длины. 5 ил. с фир.3 1 1472552 Изобретение относится к строительству автомобильных дорог. Цель изобретения - обеспечение возможности укладки бетонных смесей на криволинейных участках дорожных покрытий. На фиг.1 изображен бетоноукладчик, вид сбоку; на фиг.2 - то же, вид в плане; на фиг.З - процесс бетоноук- 10 ладки на криволинейных участках автомобильной дороги; на фиг.4 - скользящая форма, вид в плане; на фиг*5 разрез А-А на фиг.4. Бетоноукладчик состоит из шасси 15 1 базовой машины, соединенного тяговой рамой 2 с бездонным бункером 3. Тяговая рама 2 образована двумк параллелограмными подвесками, шарниры которых соединены силовыми цилиндра- 20 ми 4 и пружинными компенсаторами 5. Задняя стенка бункера 3 в нижней части шаркирно связана с формующей плитой 6, которая при помощи гидроцилиндра 7 подвешена к задней стенке 25 бункера 3. В бункере 3 размещен пакет глубинных вибраторов 8, закрепленных с помощью пружинных подвесок на юбщем валу 9. К боковым стенкам •бункера 3 жестко прикреплены регули30 руемые в вертикальной плоскости параллельные скользящие формы 10 и 11. Скользящие формы 10 и 11 выполнены составными из неподвижных 12 и подвижных 13 секций, шарнирно Соединен35 ных между собой осями 14. Подвижные секции 13 скользящих форм 10 и 11 соединены также между собой тягой 15 регулируемой длины. 2 По ширине бетонный слой ограничивается параллельными скользящими формами 10 и 11, формующими его боковые грани и кромки. В процессе укладки при повороте шасси 1 базовой машины поворачивается также бункер 3 с жестко закрепленными к нему неподвижными секциями 12 скользящих форм 10 и 11. После выхода из формующей плиты 6, т.е. в зоне, ограниченной подвижными секциями 13 скользящих форм 10 и 11» бетонная смесь приобретает распалубочную прочность 0,2-0,3 МПа. При повороте подвижные секции 13 скользящих Форм 10 и 11 под воздействием сопротивления боковых граней, составляющего, например, при толщине бетонного слоя 20 см и длине скользящих форм 10 и 11 1 м До 4 г, поворачиваются вокруг осей 1 4 на необхо" димый угол. При этом усилие от боковой грани действует на подвижную секцию 13 скользящей формы 10 с внутренней стороны, поворачивая ее и одновременно вызывая через тягу 15 поворот подвижной секции 13 скользящей формы 11 с внешней стороны. Таким образом, поворот шасси базовой машины не зависит от сопротивления сформованной бетонной полосы, которая приобрела некоторую прочность, так как она заключена в подвижные секции 13 скользящих форм 10 и 11, свободно поворачивающиеся в горизонтальной плоскости. При повороте скользящие формы 10 и 11 поворачиваются по касательным к кривым поворота. Ф о р м у л а и з о б р е т е н и я Бетоноукладчик работает следующим 40 Бетоноукладчик по а в т . с в . образом. № 1350221, о т л и ч а ю щ и й с я Буккер 3 скользящими формами 10 тем, что, с целью обеспечения уклади 11 опирается на основание строящейки бетонных смесей на криволинейных ся дороги 5 его заполняют бетонной участках дорожных покрытий, скользясмесью и включают вибраторы 8. Бе45 щие формы выполнены составными из тонная смесь в бункере 3 разжижается, передних по ходу движения неподвижуплотняется и при движении шасси 1 ных секций и связанных с их концами базовой машины распределяется через посредством шарниров с вертикальными выходную щель в задней стенке бункеосями задних подвижных секций, свора 3 слоем заданной толщины. При этом 50 бодные концы которых соединены друг бетонная смесь выглажирается форс другом при помощи шарнирной тяги мующей плитой 6, удерживаемой гидро™ регулируемой длины. цнлиндром 7 с наклоном задней кромки. 1472552 //////////// //////////// ///////// /7/ /// Фив,г 1472552 А-А '"" 'I \ 12 фае. 5 Составитель В.ЧайкЪв Редактор Л.Пчолинская Техред А.Кравчук Корректор О.Кравцова Заказ 1680/30 Тираж 495 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб,, д. А/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина*1
