Молоткова дробарка

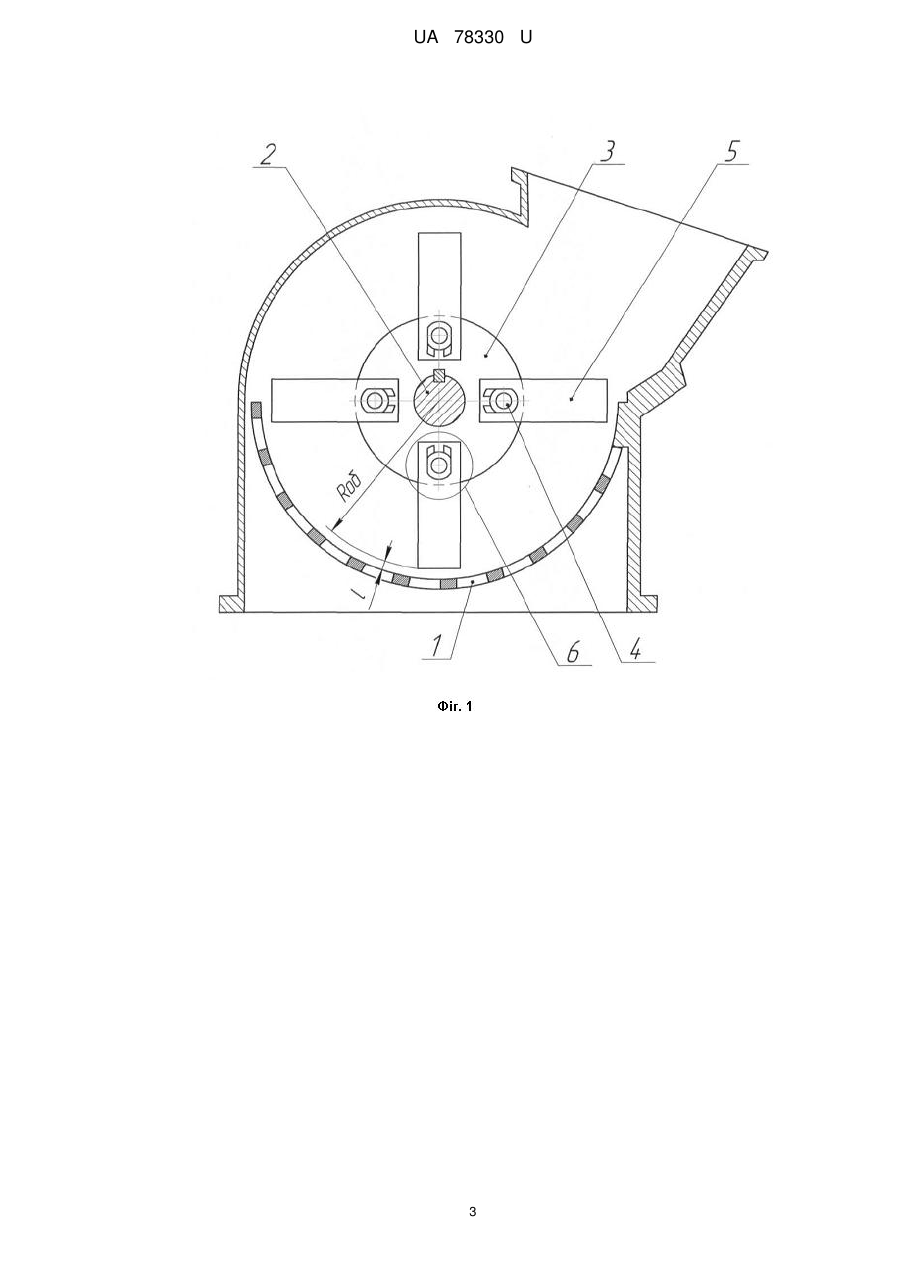

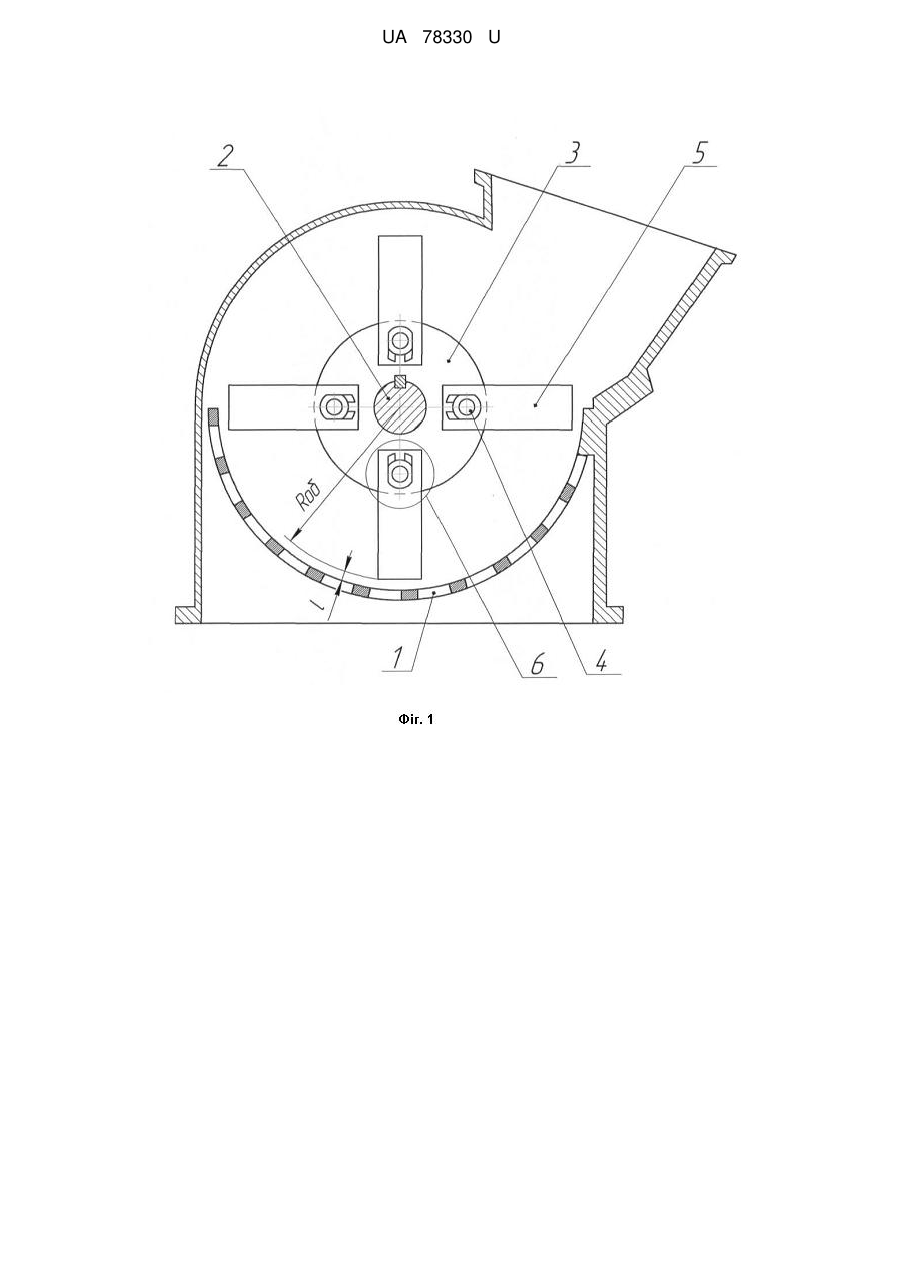

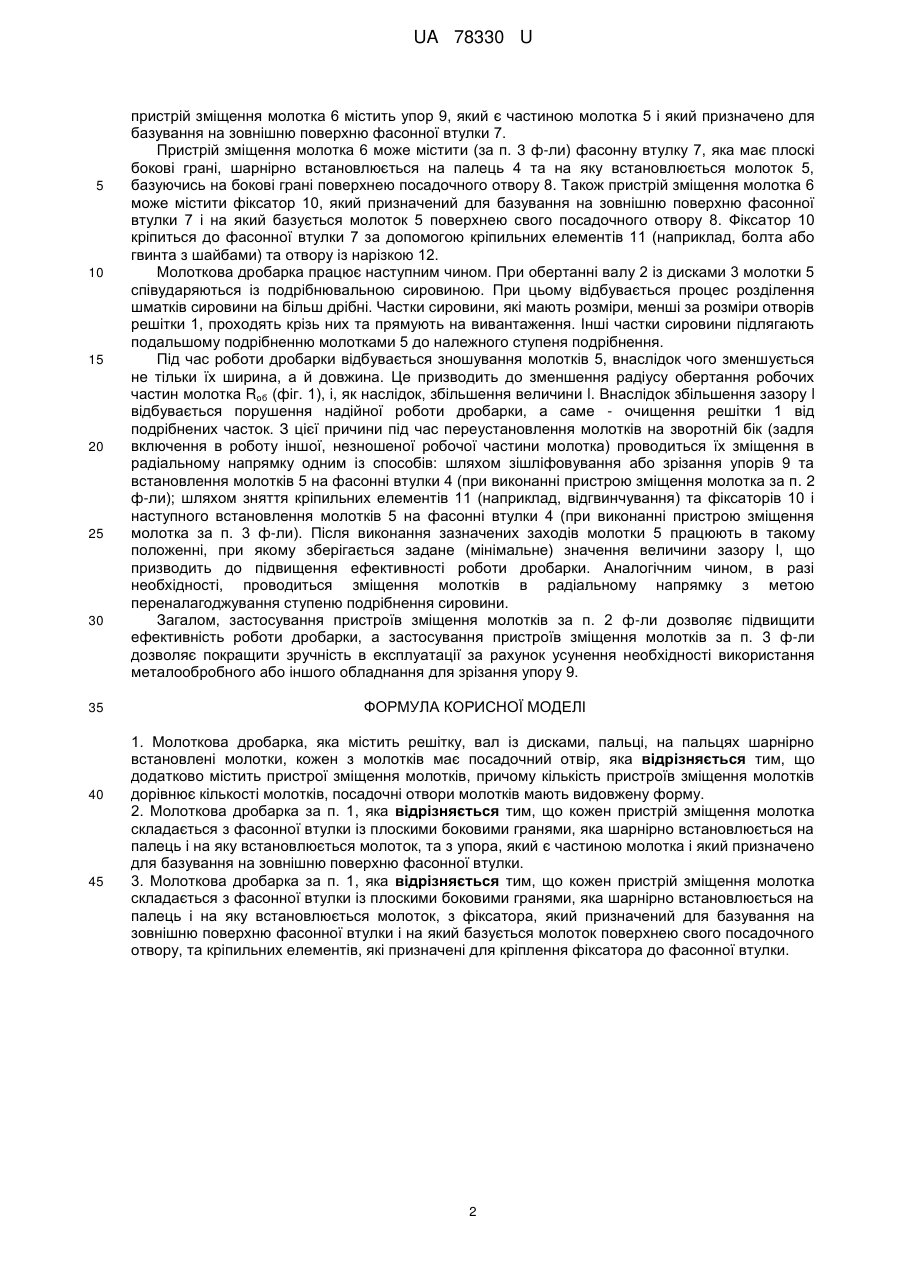

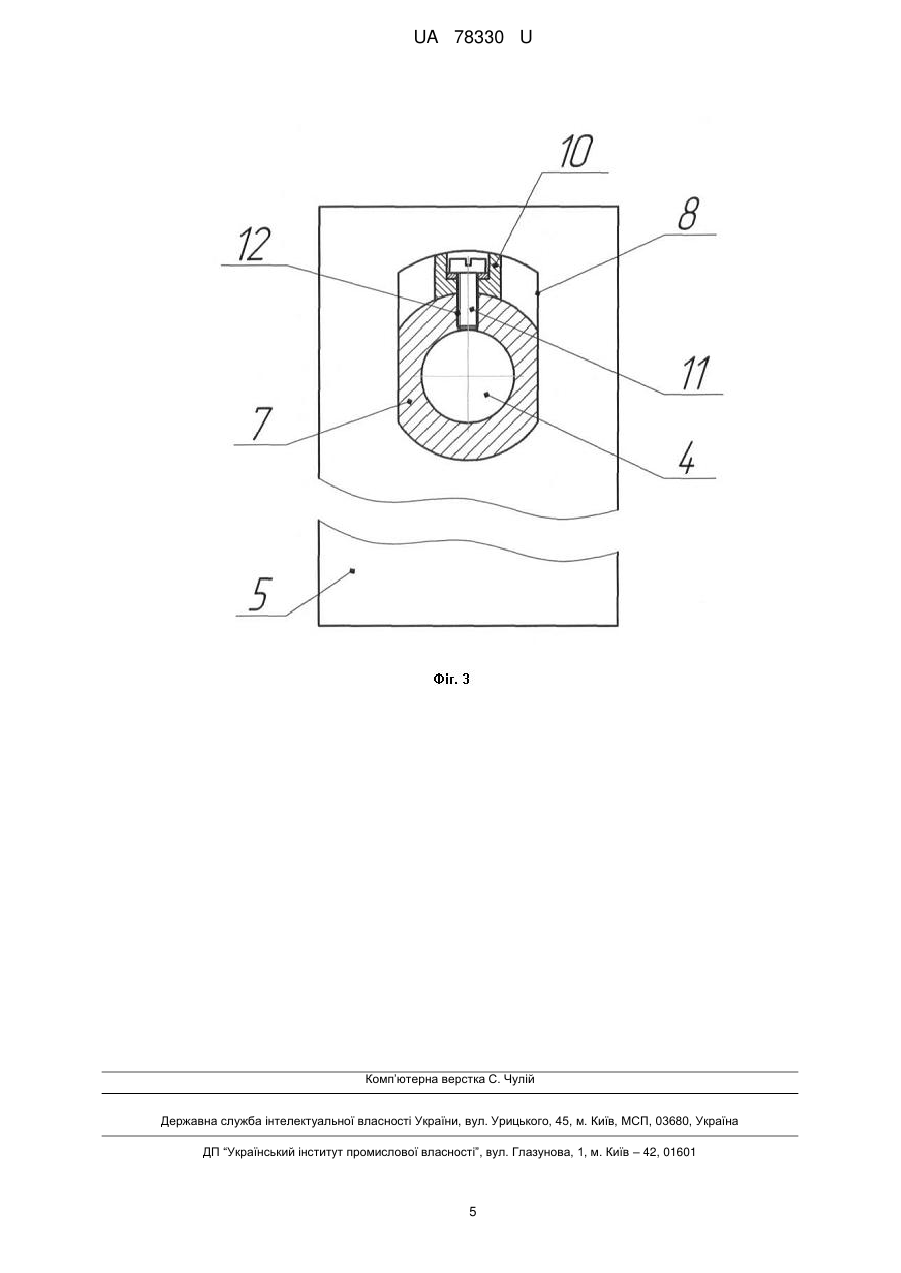

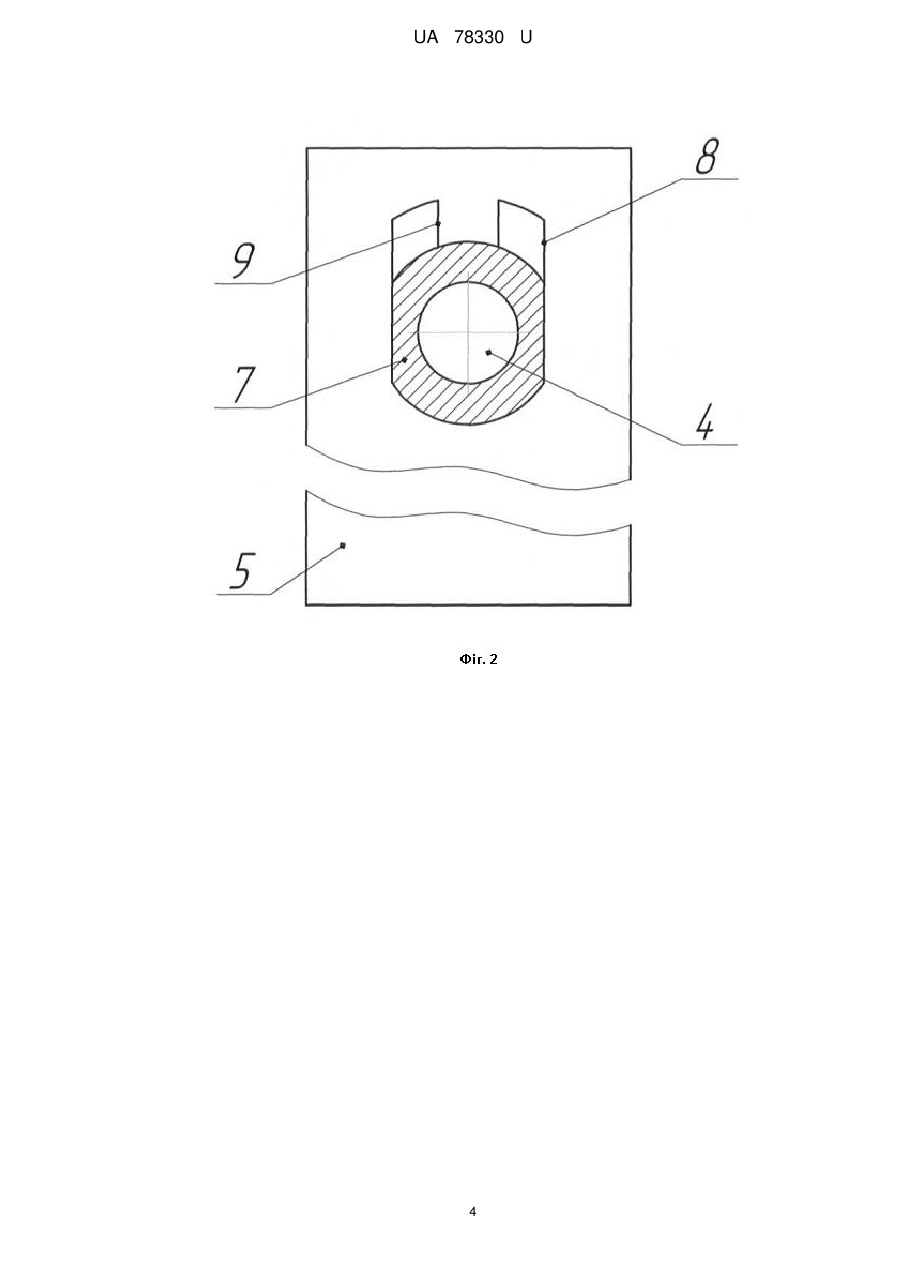

Реферат: Молоткова дробарка містить решітку, вал із дисками, пальці, на пальцях шарнірно встановлені молотки, кожен з яких має посадочний отвір видовженої форми, та пристрої зміщення молотків, кількість яких дорівнює кількості молотків. UA 78330 U (54) МОЛОТКОВА ДРОБАРКА UA 78330 U UA 78330 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для подрібнення матеріалів і може бути використаний у переробної та харчової промисловості, сільськогосподарському виробництві, гірничо-збагачувальній, будівельній та інших галузях промисловості. Відома молоткова дробарка для переробки твердих побутових відходів, яка складається з корпусу, основного та додаткового роторів, відбивної поверхні, молотків, приводу та пристрою для регулювання зазору між молотками основного ротору і рухомою плитою (патент 54306 України, кл. В02С 2/00, 2010). Відома дробарка молоткова, яка містить завантажувальну горловину, корпус, ротор із шарнірно підвішеними молотками, колосникову решітку, причому колосникова решітка виконана у вигляді двох циліндрів, що мають можливість обертання навколо власної осі (патент 63434 України, кл. В02С 13/06, 2011). Відома молоткова дробарка, що містить корпус із розміщеним у ньому ротором з молотками, завантажувальний і розвантажувальний отвори, відбивні плити та електропривод, причому дробарка додатково містить полиці, які розміщені всередині дробильної камери (патент 58430 України, кл. В02С 13/04, 2006). Відома молоткова дробарка, що містить корпус із завантажувальною горловиною і вивантажувачем, робочу камеру із ротором, який оснащений молотками, колосникову решітку, причому молотки виконані таким чином, що їх робоча частина виконана у вигляді шарнірно встановленого котка (патент 54070 України, кл. В02С 13/00, 2010). Найбільш близькою за технічною суттю до молоткової дробарки, що пропонується, є молоткова дробарка, яка містить решітку, вал із дисками, пальці, на яких шарнірно встановлені молотки, причому робоча поверхні молотків виконана у вигляді гіперболічної кривої (патент 49710 України, кл. В02С 13/00, 2010). Недоліками усіх вказаних відомих аналогів є недостатня ефективність роботи дробарки через: відсутність можливості гарантованої компенсації збільшення зазору між робочими поверхнями молотків та решітки (збільшення зазору відбувається внаслідок зношування робочих частин молотків; при переустановленні, після визначеного терміну напрацювання молотка на інший бік в роботу вступає незношена його робоча частина, проте максимальна довжина молотка в такому випадку є зменшеною, що призводить до збільшення вказаного зазору і, як наслідок, порушення надійної роботи дробарки, а саме - процесу очищення решітки від подрібнених часток, що є особливо небажаним при тонкому подрібненні волокнистих матеріалів та жирової сировини); відсутність можливості ефективного переналагоджування ступеню подрібнення сировини (у відомих конструкціях молоткових дробарок зміна ступеню подрібнення сировини відбувається шляхом зміщення роздільних частин решітки по відношенню до молотків, що не дозволяє в повній мірі забезпечити однакове значення зазору по всій траєкторії руху молотків). В основу корисної моделі поставлена задача отримання нового технічного результату. Технічним результатом є: підвищення ефективності роботи дробарки. Поставлена задача вирішується тим, що молоткова дробарка, яка містить решітку, вал із дисками, пальці, на пальцях шарнірно встановлені молотки, кожен з молотків має посадочний отвір, згідно з корисною моделлю, додатково містить пристрої зміщення молотків, причому кількість пристроїв зміщення молотків дорівнює кількості молотків, посадочні отвори молотків мають видовжену форму; кожен пристрій зміщення молотка складається з фасонної втулки із плоскими боковими гранями, яка шарнірно встановлюється на палець і на яку встановлюється молоток, та з упора, який є частиною молотка і який призначено для базування на зовнішню поверхню фасонної втулки; кожен пристрій зміщення молотка складається з фасонної втулки із плоскими боковими гранями, яка шарнірно встановлюється на палець і на яку встановлюється молоток, з фіксатора, який призначений для базування на зовнішню поверхню фасонної втулки і на який базується молоток поверхнею свого посадочного отвору, та кріпильних елементів, які призначені для кріплення фіксатора до фасонної втулки. Корисна модель пояснюється кресленнями, на яких зображено: на фіг. 1 - схема молоткової дробарки за корисною моделлю, що пропонується; на фіг. 2 - виконання пристрою зміщення молотка при його виконанні за п. 2 ф-ли; на фіг. 3 - виконання пристрою зміщення молотка при його виконанні за п. 3 ф-ли. Молоткова дробарка складається (фіг. 1-3) з решітки 1, валу 2, на якому закріплено диски 3. В дисках 3 закріплено пальці 4, на яких встановлено молотки 5. Кожен молоток 5 оснащений пристроєм зміщення молотка 6. Пристрій зміщення молотка 6 містить (за п. 2 ф-ли) фасонну втулку 7, яка має плоскі бокові грані, шарнірно встановлюється на палець 4, та на яку встановлюється молоток 5, базуючись на бокові грані поверхнею посадочного отвору 8. Також 1 UA 78330 U 5 10 15 20 25 30 35 40 45 пристрій зміщення молотка 6 містить упор 9, який є частиною молотка 5 і який призначено для базування на зовнішню поверхню фасонної втулки 7. Пристрій зміщення молотка 6 може містити (за п. 3 ф-ли) фасонну втулку 7, яка має плоскі бокові грані, шарнірно встановлюється на палець 4 та на яку встановлюється молоток 5, базуючись на бокові грані поверхнею посадочного отвору 8. Також пристрій зміщення молотка 6 може містити фіксатор 10, який призначений для базування на зовнішню поверхню фасонної втулки 7 і на який базується молоток 5 поверхнею свого посадочного отвору 8. Фіксатор 10 кріпиться до фасонної втулки 7 за допомогою кріпильних елементів 11 (наприклад, болта або гвинта з шайбами) та отвору із нарізкою 12. Молоткова дробарка працює наступним чином. При обертанні валу 2 із дисками 3 молотки 5 співударяються із подрібнювальною сировиною. При цьому відбувається процес розділення шматків сировини на більш дрібні. Частки сировини, які мають розміри, менші за розміри отворів решітки 1, проходять крізь них та прямують на вивантаження. Інші частки сировини підлягають подальшому подрібненню молотками 5 до належного ступеня подрібнення. Під час роботи дробарки відбувається зношування молотків 5, внаслідок чого зменшується не тільки їх ширина, а й довжина. Це призводить до зменшення радіусу обертання робочих частин молотка Roб (фіг. 1), і, як наслідок, збільшення величини l. Внаслідок збільшення зазору l відбувається порушення надійної роботи дробарки, а саме - очищення решітки 1 від подрібнених часток. З цієї причини під час переустановлення молотків на зворотній бік (задля включення в роботу іншої, незношеної робочої частини молотка) проводиться їх зміщення в радіальному напрямку одним із способів: шляхом зішліфовування або зрізання упорів 9 та встановлення молотків 5 на фасонні втулки 4 (при виконанні пристрою зміщення молотка за п. 2 ф-ли); шляхом зняття кріпильних елементів 11 (наприклад, відгвинчування) та фіксаторів 10 і наступного встановлення молотків 5 на фасонні втулки 4 (при виконанні пристрою зміщення молотка за п. 3 ф-ли). Після виконання зазначених заходів молотки 5 працюють в такому положенні, при якому зберігається задане (мінімальне) значення величини зазору l, що призводить до підвищення ефективності роботи дробарки. Аналогічним чином, в разі необхідності, проводиться зміщення молотків в радіальному напрямку з метою переналагоджування ступеню подрібнення сировини. Загалом, застосування пристроїв зміщення молотків за п. 2 ф-ли дозволяє підвищити ефективність роботи дробарки, а застосування пристроїв зміщення молотків за п. 3 ф-ли дозволяє покращити зручність в експлуатації за рахунок усунення необхідності використання металообробного або іншого обладнання для зрізання упору 9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Молоткова дробарка, яка містить решітку, вал із дисками, пальці, на пальцях шарнірно встановлені молотки, кожен з молотків має посадочний отвір, яка відрізняється тим, що додатково містить пристрої зміщення молотків, причому кількість пристроїв зміщення молотків дорівнює кількості молотків, посадочні отвори молотків мають видовжену форму. 2. Молоткова дробарка за п. 1, яка відрізняється тим, що кожен пристрій зміщення молотка складається з фасонної втулки із плоскими боковими гранями, яка шарнірно встановлюється на палець і на яку встановлюється молоток, та з упора, який є частиною молотка і який призначено для базування на зовнішню поверхню фасонної втулки. 3. Молоткова дробарка за п. 1, яка відрізняється тим, що кожен пристрій зміщення молотка складається з фасонної втулки із плоскими боковими гранями, яка шарнірно встановлюється на палець і на яку встановлюється молоток, з фіксатора, який призначений для базування на зовнішню поверхню фасонної втулки і на який базується молоток поверхнею свого посадочного отвору, та кріпильних елементів, які призначені для кріплення фіксатора до фасонної втулки. 2 UA 78330 U 3 UA 78330 U 4 UA 78330 U Комп’ютернаверстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
