Пристрій для огляду стінок свердловини

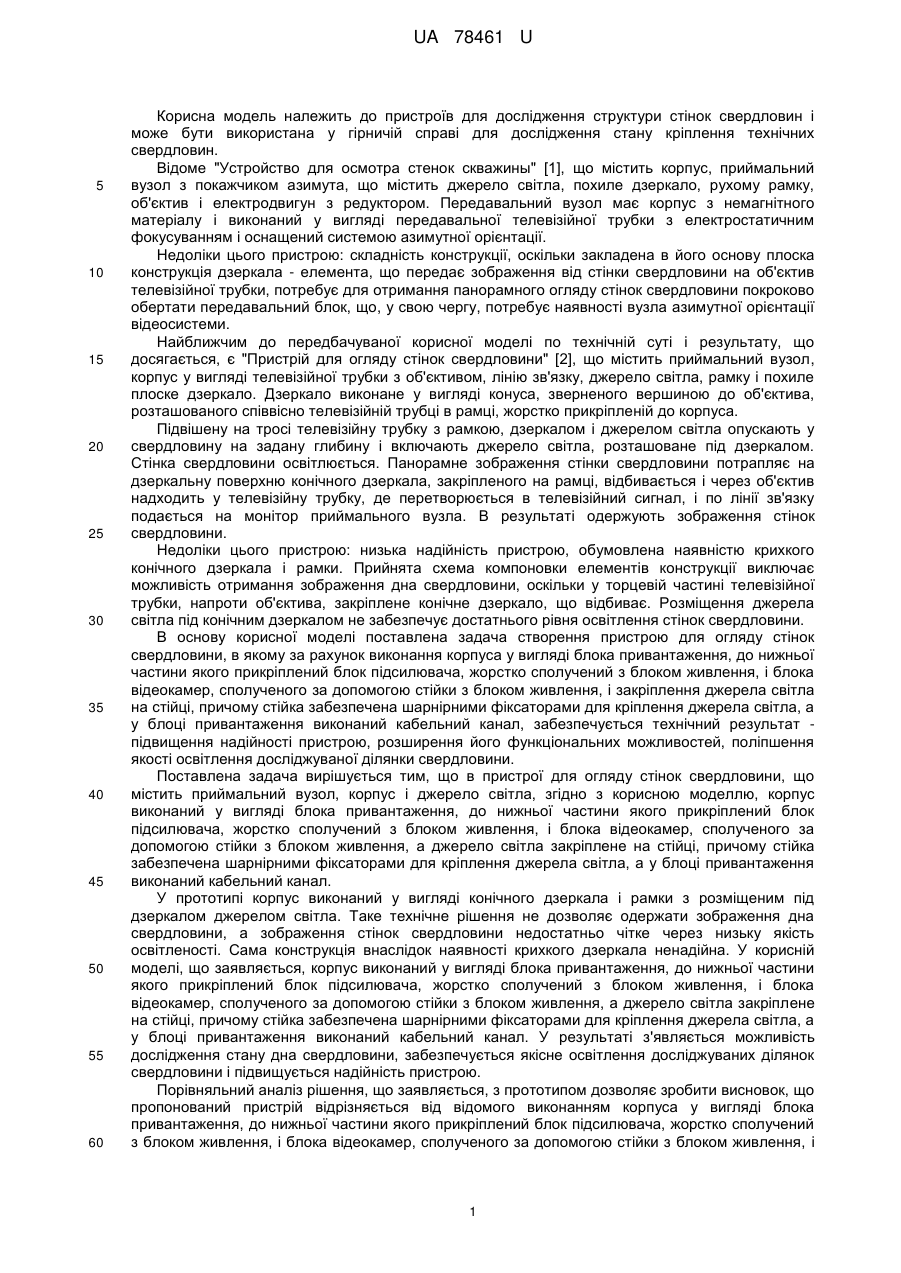

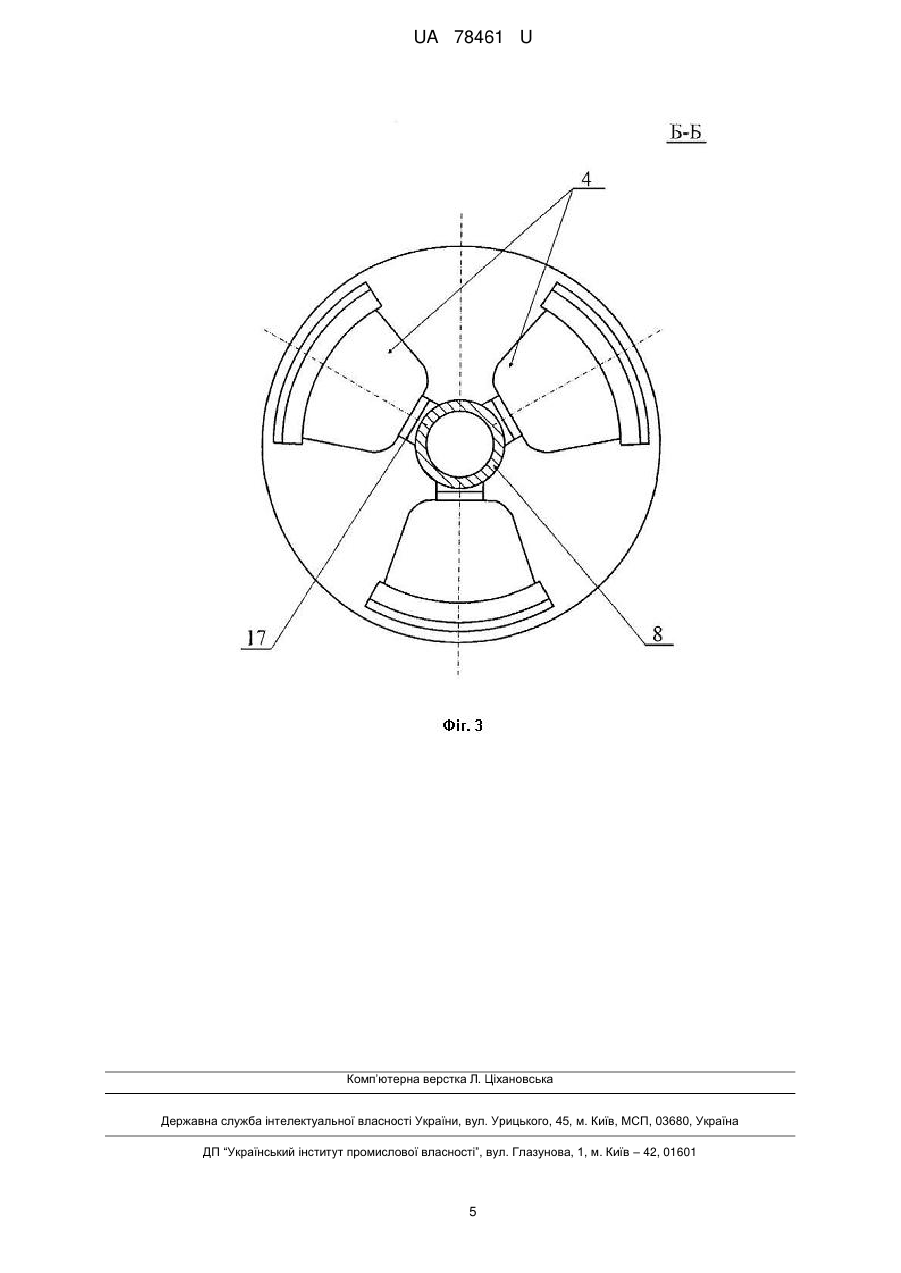

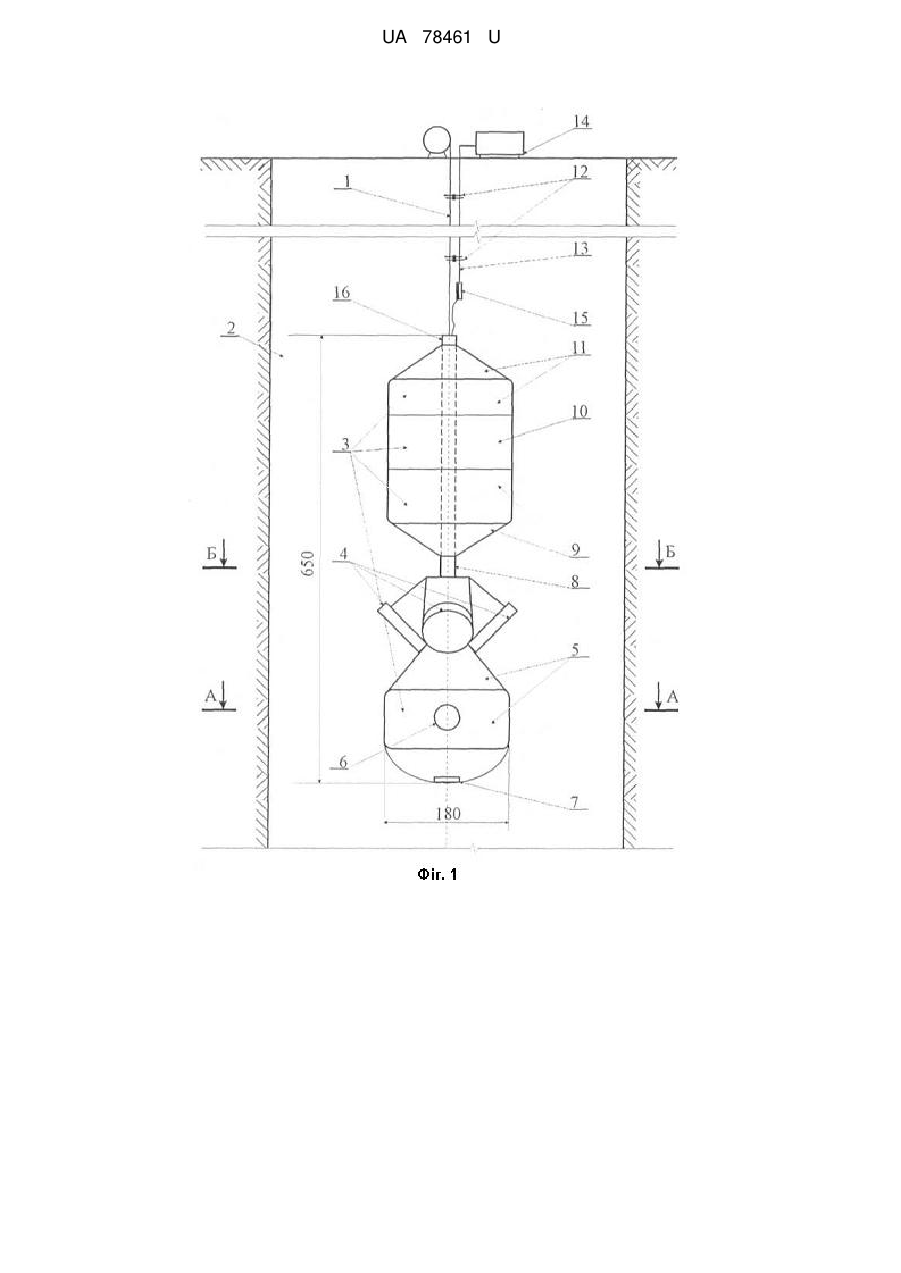

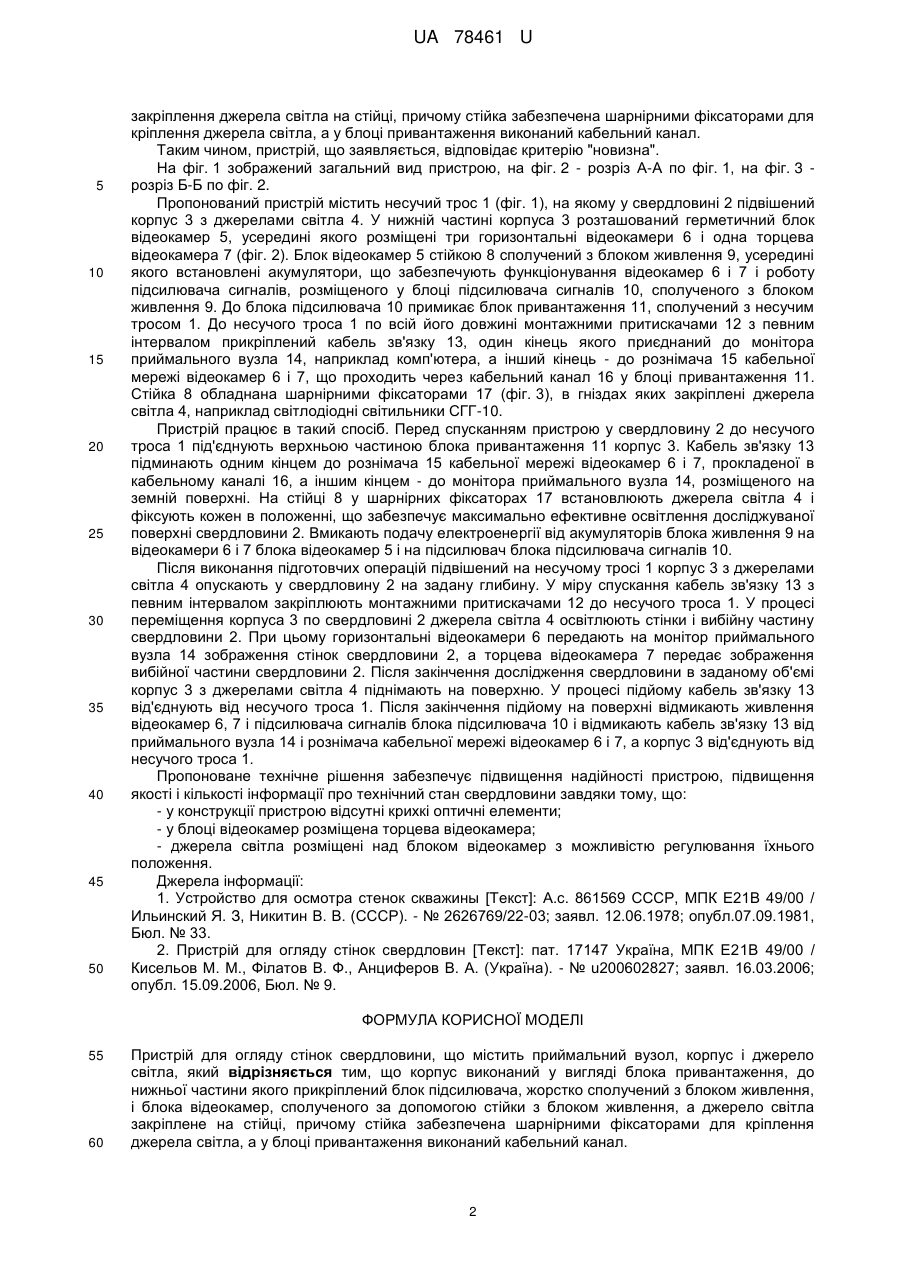

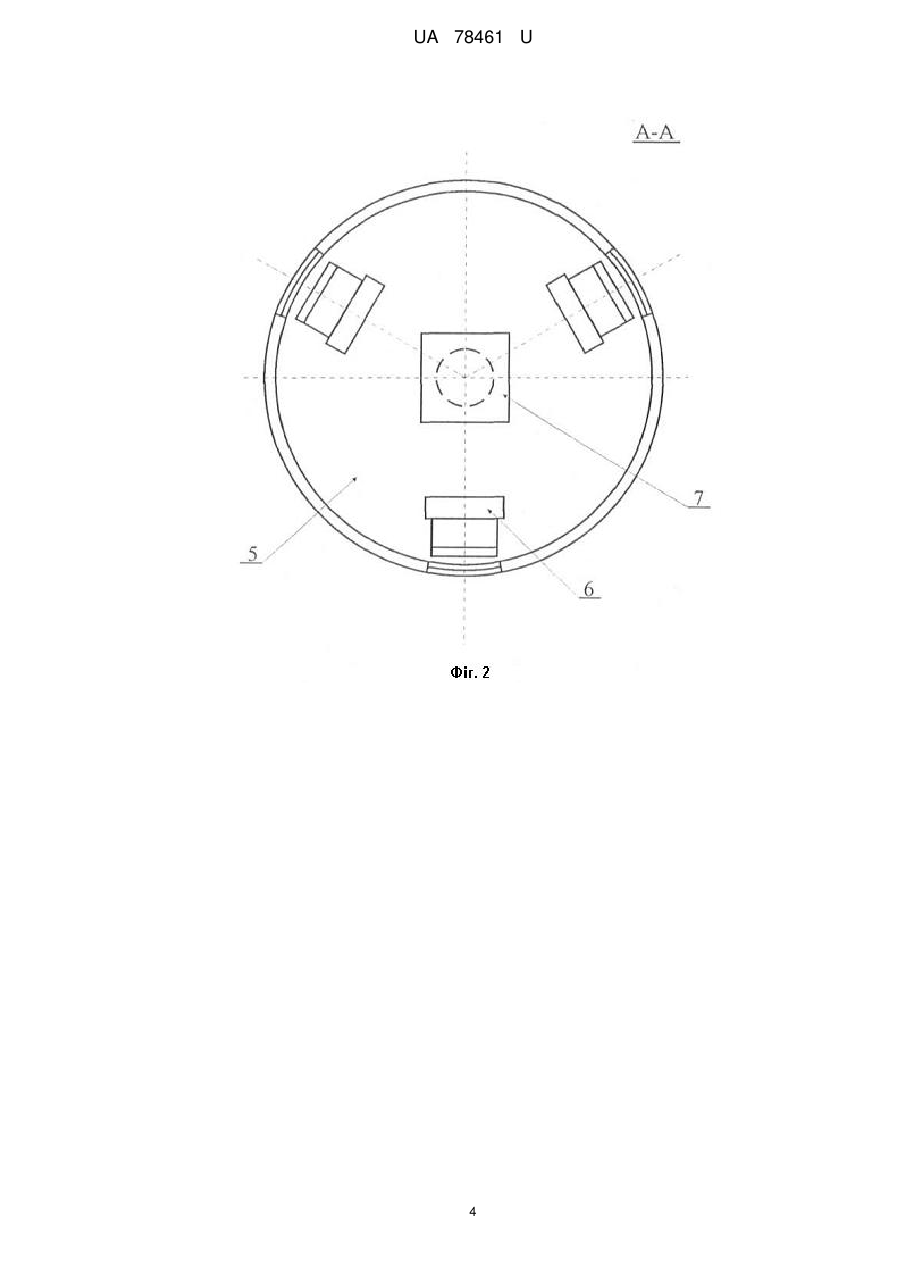

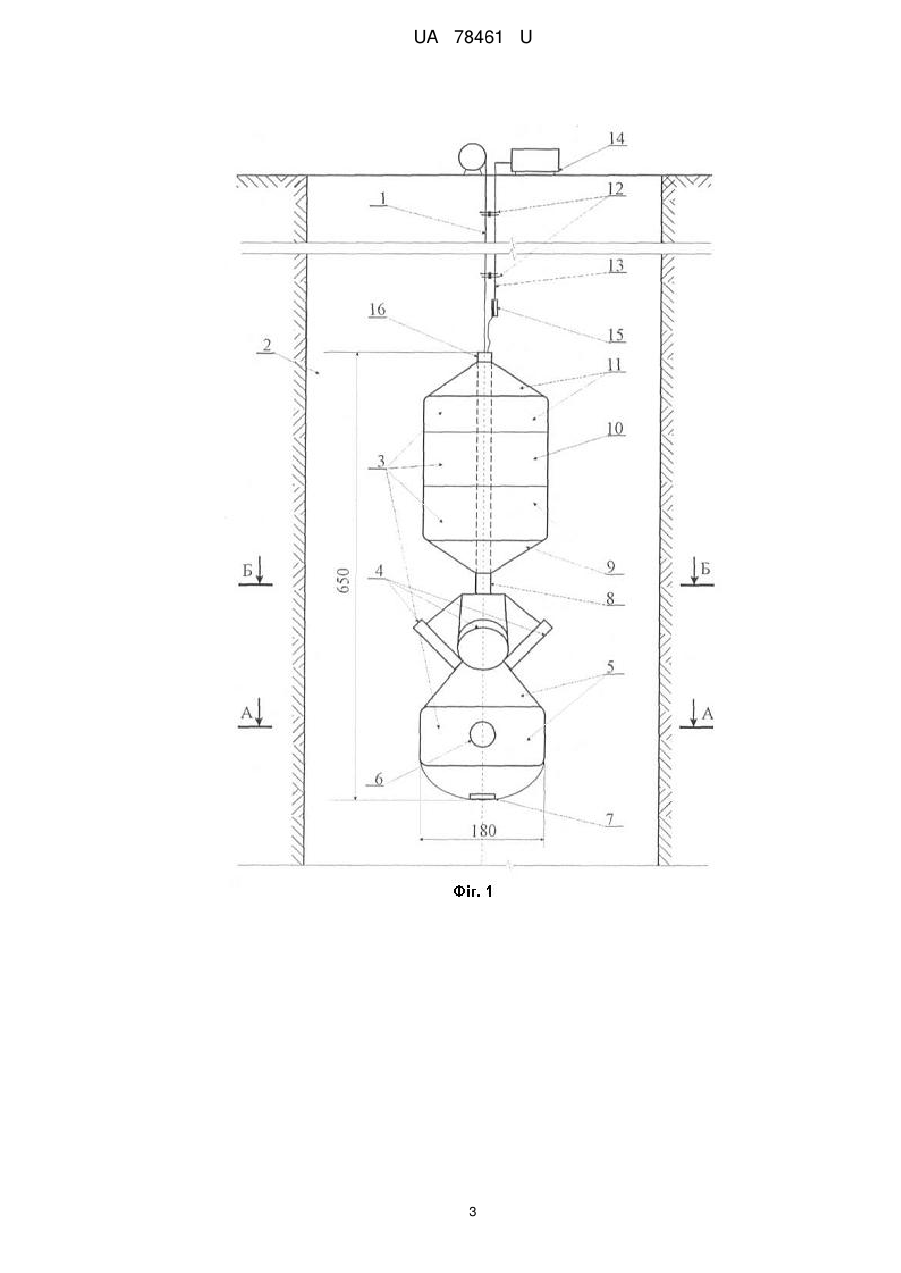

Реферат: Пристрій для огляду стінок свердловини містить приймальний вузол, корпус і джерело світла. Корпус виконаний у вигляді блока привантаження, до нижньої частини якого прикріплений блок підсилювача, жорстко сполучений з блоком живлення, і блока відеокамер, сполученого за допомогою стійки з блоком живлення, а джерело світла закріплене на стійці. При цьому стійка забезпечена шарнірними фіксаторами для кріплення джерела світла, а у блоці привантаження виконаний кабельний канал. UA 78461 U (12) UA 78461 U UA 78461 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для дослідження структури стінок свердловин і може бути використана у гірничій справі для дослідження стану кріплення технічних свердловин. Відоме "Устройство для осмотра стенок скважины" [1], що містить корпус, приймальний вузол з покажчиком азимута, що містить джерело світла, похиле дзеркало, рухому рамку, об'єктив і електродвигун з редуктором. Передавальний вузол має корпус з немагнітного матеріалу і виконаний у вигляді передавальної телевізійної трубки з електростатичним фокусуванням і оснащений системою азимутної орієнтації. Недоліки цього пристрою: складність конструкції, оскільки закладена в його основу плоска конструкція дзеркала - елемента, що передає зображення від стінки свердловини на об'єктив телевізійної трубки, потребує для отримання панорамного огляду стінок свердловини покроково обертати передавальний блок, що, у свою чергу, потребує наявності вузла азимутної орієнтації відеосистеми. Найближчим до передбачуваної корисної моделі по технічній суті і результату, що досягається, є "Пристрій для огляду стінок свердловини" [2], що містить приймальний вузол, корпус у вигляді телевізійної трубки з об'єктивом, лінію зв'язку, джерело світла, рамку і похиле плоске дзеркало. Дзеркало виконане у вигляді конуса, зверненого вершиною до об'єктива, розташованого співвісно телевізійній трубці в рамці, жорстко прикріпленій до корпуса. Підвішену на тросі телевізійну трубку з рамкою, дзеркалом і джерелом світла опускають у свердловину на задану глибину і включають джерело світла, розташоване під дзеркалом. Стінка свердловини освітлюється. Панорамне зображення стінки свердловини потрапляє на дзеркальну поверхню конічного дзеркала, закріпленого на рамці, відбивається і через об'єктив надходить у телевізійну трубку, де перетворюється в телевізійний сигнал, і по лінії зв'язку подається на монітор приймального вузла. В результаті одержують зображення стінок свердловини. Недоліки цього пристрою: низька надійність пристрою, обумовлена наявністю крихкого конічного дзеркала і рамки. Прийнята схема компоновки елементів конструкції виключає можливість отримання зображення дна свердловини, оскільки у торцевій частині телевізійної трубки, напроти об'єктива, закріплене конічне дзеркало, що відбиває. Розміщення джерела світла під конічним дзеркалом не забезпечує достатнього рівня освітлення стінок свердловини. В основу корисної моделі поставлена задача створення пристрою для огляду стінок свердловини, в якому за рахунок виконання корпуса у вигляді блока привантаження, до нижньої частини якого прикріплений блок підсилювача, жорстко сполучений з блоком живлення, і блока відеокамер, сполученого за допомогою стійки з блоком живлення, і закріплення джерела світла на стійці, причому стійка забезпечена шарнірними фіксаторами для кріплення джерела світла, а у блоці привантаження виконаний кабельний канал, забезпечується технічний результат підвищення надійності пристрою, розширення його функціональних можливостей, поліпшення якості освітлення досліджуваної ділянки свердловини. Поставлена задача вирішується тим, що в пристрої для огляду стінок свердловини, що містить приймальний вузол, корпус і джерело світла, згідно з корисною моделлю, корпус виконаний у вигляді блока привантаження, до нижньої частини якого прикріплений блок підсилювача, жорстко сполучений з блоком живлення, і блока відеокамер, сполученого за допомогою стійки з блоком живлення, а джерело світла закріплене на стійці, причому стійка забезпечена шарнірними фіксаторами для кріплення джерела світла, а у блоці привантаження виконаний кабельний канал. У прототипі корпус виконаний у вигляді конічного дзеркала і рамки з розміщеним під дзеркалом джерелом світла. Таке технічне рішення не дозволяє одержати зображення дна свердловини, а зображення стінок свердловини недостатньо чітке через низьку якість освітленості. Сама конструкція внаслідок наявності крихкого дзеркала ненадійна. У корисній моделі, що заявляється, корпус виконаний у вигляді блока привантаження, до нижньої частини якого прикріплений блок підсилювача, жорстко сполучений з блоком живлення, і блока відеокамер, сполученого за допомогою стійки з блоком живлення, а джерело світла закріплене на стійці, причому стійка забезпечена шарнірними фіксаторами для кріплення джерела світла, а у блоці привантаження виконаний кабельний канал. У результаті з'являється можливість дослідження стану дна свердловини, забезпечується якісне освітлення досліджуваних ділянок свердловини і підвищується надійність пристрою. Порівняльний аналіз рішення, що заявляється, з прототипом дозволяє зробити висновок, що пропонований пристрій відрізняється від відомого виконанням корпуса у вигляді блока привантаження, до нижньої частини якого прикріплений блок підсилювача, жорстко сполучений з блоком живлення, і блока відеокамер, сполученого за допомогою стійки з блоком живлення, і 1 UA 78461 U 5 10 15 20 25 30 35 40 45 50 закріплення джерела світла на стійці, причому стійка забезпечена шарнірними фіксаторами для кріплення джерела світла, а у блоці привантаження виконаний кабельний канал. Таким чином, пристрій, що заявляється, відповідає критерію "новизна". На фіг. 1 зображений загальний вид пристрою, на фіг. 2 - розріз А-А по фіг. 1, на фіг. 3 розріз Б-Б по фіг. 2. Пропонований пристрій містить несучий трос 1 (фіг. 1), на якому у свердловині 2 підвішений корпус 3 з джерелами світла 4. У нижній частині корпуса 3 розташований герметичний блок відеокамер 5, усередині якого розміщені три горизонтальні відеокамери 6 і одна торцева відеокамера 7 (фіг. 2). Блок відеокамер 5 стійкою 8 сполучений з блоком живлення 9, усередині якого встановлені акумулятори, що забезпечують функціонування відеокамер 6 і 7 і роботу підсилювача сигналів, розміщеного у блоці підсилювача сигналів 10, сполученого з блоком живлення 9. До блока підсилювача 10 примикає блок привантаження 11, сполучений з несучим тросом 1. До несучого троса 1 по всій його довжині монтажними притискачами 12 з певним інтервалом прикріплений кабель зв'язку 13, один кінець якого приєднаний до монітора приймального вузла 14, наприклад комп'ютера, а інший кінець - до рознімача 15 кабельної мережі відеокамер 6 і 7, що проходить через кабельний канал 16 у блоці привантаження 11. Стійка 8 обладнана шарнірними фіксаторами 17 (фіг. 3), в гніздах яких закріплені джерела світла 4, наприклад світлодіодні світильники СГГ-10. Пристрій працює в такий спосіб. Перед спусканням пристрою у свердловину 2 до несучого троса 1 під'єднують верхньою частиною блока привантаження 11 корпус 3. Кабель зв'язку 13 підминають одним кінцем до рознімача 15 кабельної мережі відеокамер 6 і 7, прокладеної в кабельному каналі 16, а іншим кінцем - до монітора приймального вузла 14, розміщеного на земній поверхні. На стійці 8 у шарнірних фіксаторах 17 встановлюють джерела світла 4 і фіксують кожен в положенні, що забезпечує максимально ефективне освітлення досліджуваної поверхні свердловини 2. Вмикають подачу електроенергії від акумуляторів блока живлення 9 на відеокамери 6 і 7 блока відеокамер 5 і на підсилювач блока підсилювача сигналів 10. Після виконання підготовчих операцій підвішений на несучому тросі 1 корпус 3 з джерелами світла 4 опускають у свердловину 2 на задану глибину. У міру спускання кабель зв'язку 13 з певним інтервалом закріплюють монтажними притискачами 12 до несучого троса 1. У процесі переміщення корпуса 3 по свердловині 2 джерела світла 4 освітлюють стінки і вибійну частину свердловини 2. При цьому горизонтальні відеокамери 6 передають на монітор приймального вузла 14 зображення стінок свердловини 2, а торцева відеокамера 7 передає зображення вибійної частини свердловини 2. Після закінчення дослідження свердловини в заданому об'ємі корпус 3 з джерелами світла 4 піднімають на поверхню. У процесі підйому кабель зв'язку 13 від'єднують від несучого троса 1. Після закінчення підйому на поверхні відмикають живлення відеокамер 6, 7 і підсилювача сигналів блока підсилювача 10 і відмикають кабель зв'язку 13 від приймального вузла 14 і рознімача кабельної мережі відеокамер 6 і 7, а корпус 3 від'єднують від несучого троса 1. Пропоноване технічне рішення забезпечує підвищення надійності пристрою, підвищення якості і кількості інформації про технічний стан свердловини завдяки тому, що: - у конструкції пристрою відсутні крихкі оптичні елементи; - у блоці відеокамер розміщена торцева відеокамера; - джерела світла розміщені над блоком відеокамер з можливістю регулювання їхнього положення. Джерела інформації: 1. Устройство для осмотра стенок скважины [Текст]: А.с. 861569 СССР, МПК Е21В 49/00 / Ильинский Я. З, Никитин В. В. (СССР). - № 2626769/22-03; заявл. 12.06.1978; опубл.07.09.1981, Бюл. № 33. 2. Пристрій для огляду стінок свердловин [Текст]: пат. 17147 Україна, МПК Е21В 49/00 / Кисельов М. М., Філатов В. Ф., Анциферов В. А. (Україна). - № u200602827; заявл. 16.03.2006; опубл. 15.09.2006, Бюл. № 9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для огляду стінок свердловини, що містить приймальний вузол, корпус і джерело світла, який відрізняється тим, що корпус виконаний у вигляді блока привантаження, до нижньої частини якого прикріплений блок підсилювача, жорстко сполучений з блоком живлення, і блока відеокамер, сполученого за допомогою стійки з блоком живлення, а джерело світла закріплене на стійці, причому стійка забезпечена шарнірними фіксаторами для кріплення джерела світла, а у блоці привантаження виконаний кабельний канал. 2 UA 78461 U 3 UA 78461 U 4 UA 78461 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
