Спосіб механічної обробки деталей машин

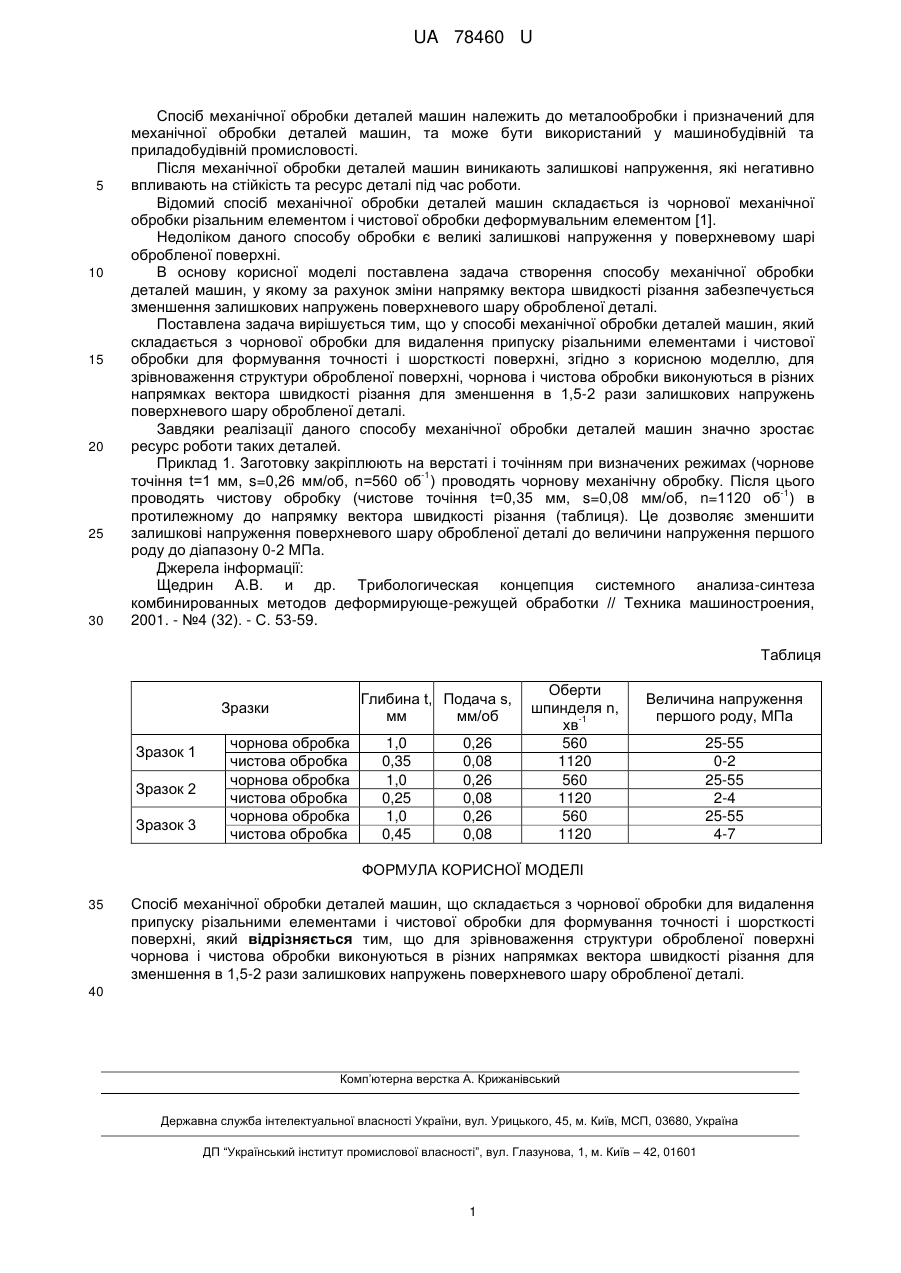

Реферат: UA 78460 U UA 78460 U 5 10 15 20 25 30 Спосіб механічної обробки деталей машин належить до металообробки і призначений для механічної обробки деталей машин, та може бути використаний у машинобудівній та приладобудівній промисловості. Після механічної обробки деталей машин виникають залишкові напруження, які негативно впливають на стійкість та ресурс деталі під час роботи. Відомий спосіб механічної обробки деталей машин складається із чорнової механічної обробки різальним елементом і чистової обробки деформувальним елементом [1]. Недоліком даного способу обробки є великі залишкові напруження у поверхневому шарі обробленої поверхні. В основу корисної моделі поставлена задача створення способу механічної обробки деталей машин, у якому за рахунок зміни напрямку вектора швидкості різання забезпечується зменшення залишкових напружень поверхневого шару обробленої деталі. Поставлена задача вирішується тим, що у способі механічної обробки деталей машин, який складається з чорнової обробки для видалення припуску різальними елементами і чистової обробки для формування точності і шорсткості поверхні, згідно з корисною моделлю, для зрівноваження структури обробленої поверхні, чорнова і чистова обробки виконуються в різних напрямках вектора швидкості різання для зменшення в 1,5-2 рази залишкових напружень поверхневого шару обробленої деталі. Завдяки реалізації даного способу механічної обробки деталей машин значно зростає ресурс роботи таких деталей. Приклад 1. Заготовку закріплюють на верстаті і точінням при визначених режимах (чорнове -1 точіння t=1 мм, s=0,26 мм/об, n=560 об ) проводять чорнову механічну обробку. Після цього -1 проводять чистову обробку (чистове точіння t=0,35 мм, s=0,08 мм/об, n=1120 об ) в протилежному до напрямку вектора швидкості різання (таблиця). Це дозволяє зменшити залишкові напруження поверхневого шару обробленої деталі до величини напруження першого роду до діапазону 0-2 МПа. Джерела інформації: Щедрин А.В. и др. Трибологическая концепция системного анализа-синтеза комбинированных методов деформирующе-режущей обработки // Техника машиностроения, 2001. - №4 (32). - С. 53-59. Таблиця Глибина t, Подача s, мм мм/об Зразки Зразок 1 Зразок 2 Зразок 3 чорнова обробка чистова обробка чорнова обробка чистова обробка чорнова обробка чистова обробка 1,0 0,35 1,0 0,25 1,0 0,45 0,26 0,08 0,26 0,08 0,26 0,08 Оберти шпинделя n, -1 хв 560 1120 560 1120 560 1120 Величина напруження першого роду, МПа 25-55 0-2 25-55 2-4 25-55 4-7 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб механічної обробки деталей машин, що складається з чорнової обробки для видалення припуску різальними елементами і чистової обробки для формування точності і шорсткості поверхні, який відрізняється тим, що для зрівноваження структури обробленої поверхні чорнова і чистова обробки виконуються в різних напрямках вектора швидкості різання для зменшення в 1,5-2 рази залишкових напружень поверхневого шару обробленої деталі. 40 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
