Стрілецька зброя для стрільби патроном безгільзовим

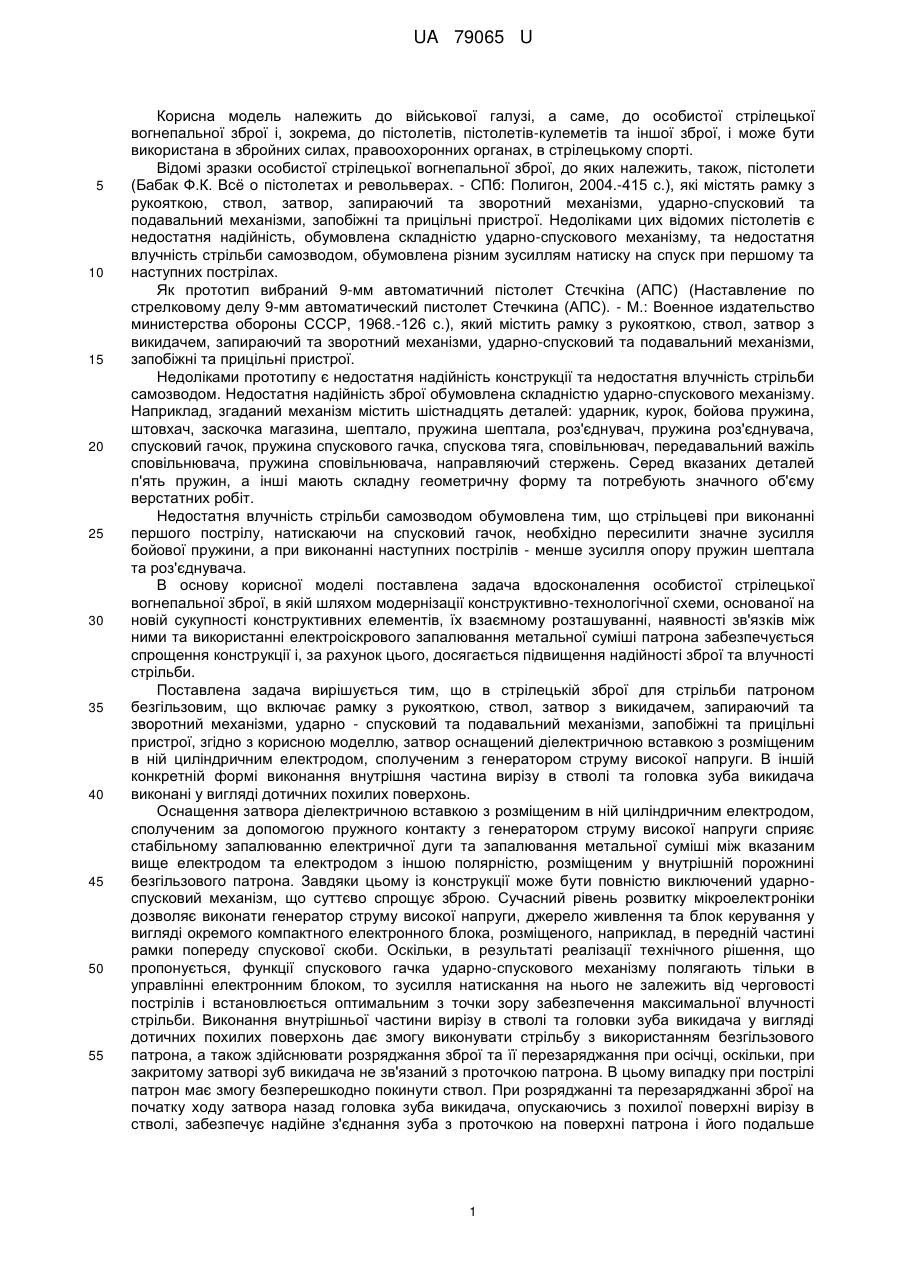

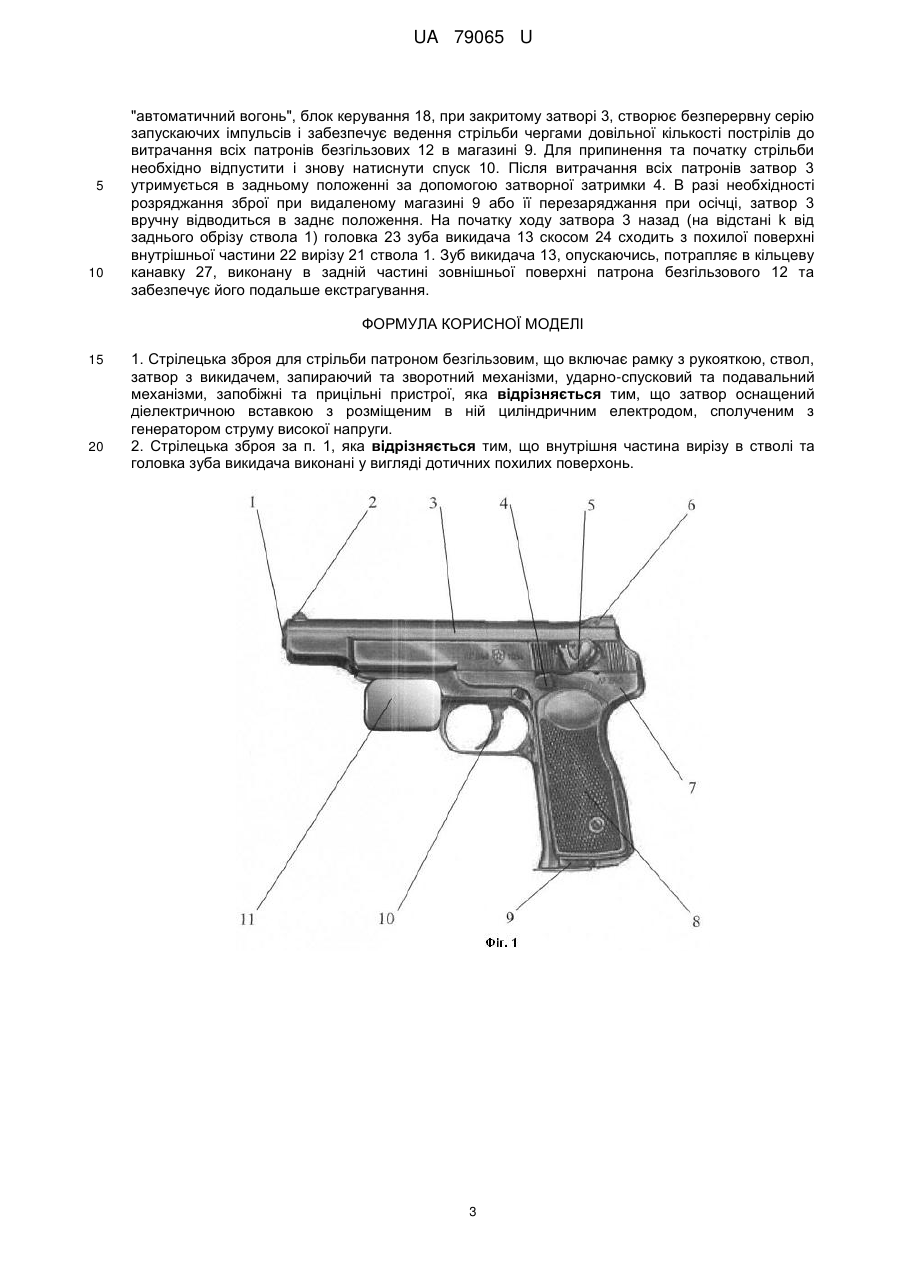

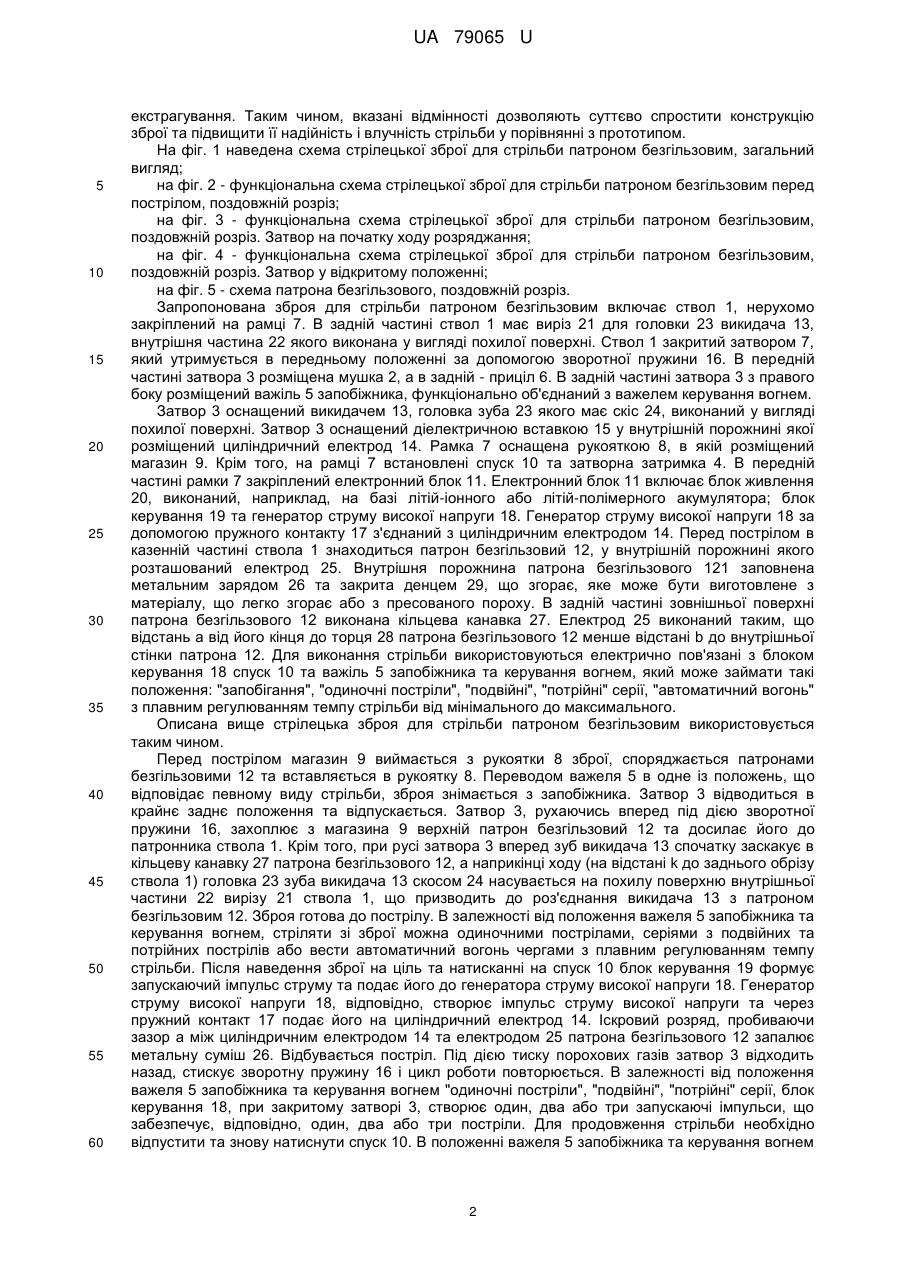

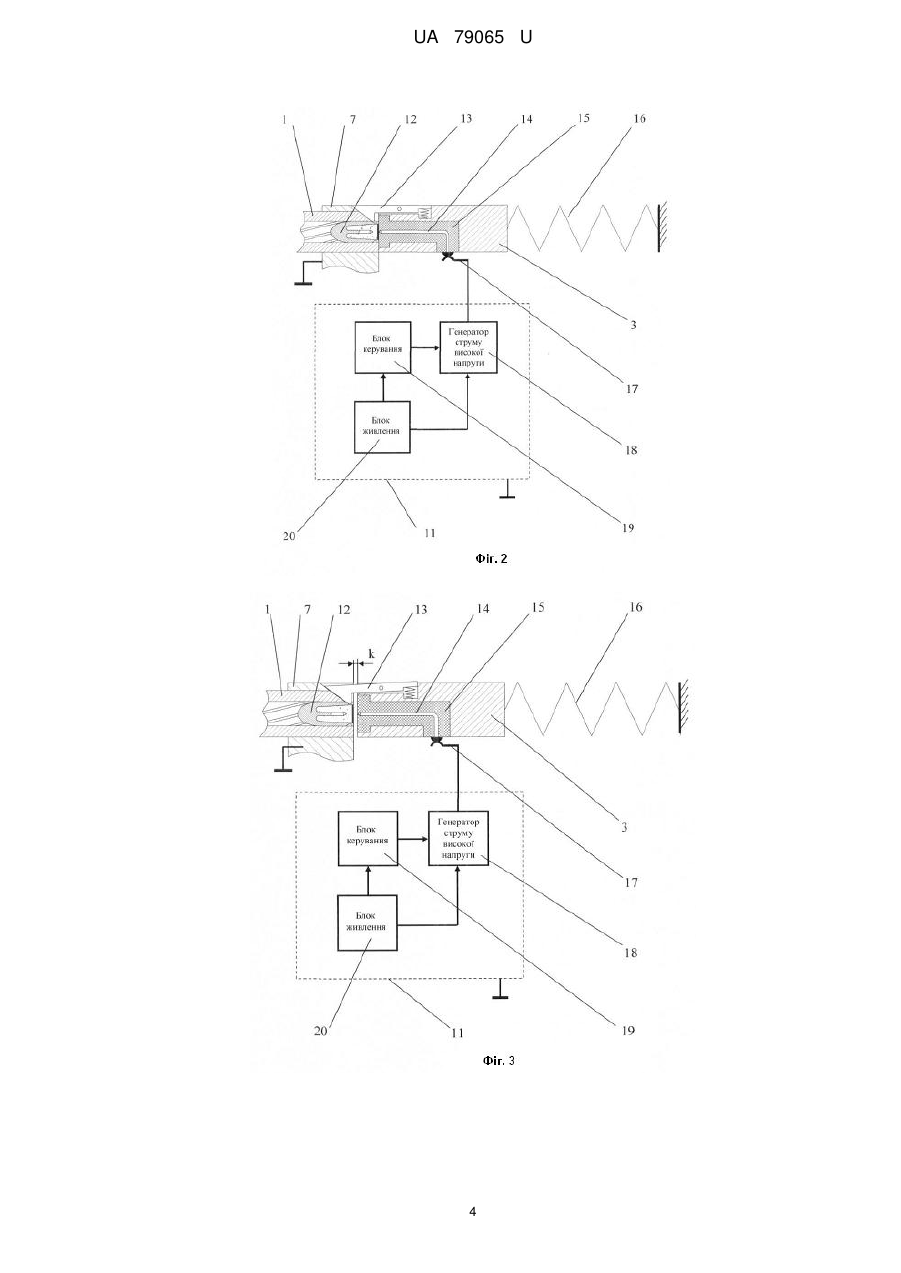

Реферат: UA 79065 U UA 79065 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до військової галузі, а саме, до особистої стрілецької вогнепальної зброї і, зокрема, до пістолетів, пістолетів-кулеметів та іншої зброї, і може бути використана в збройних силах, правоохоронних органах, в стрілецькому спорті. Відомі зразки особистої стрілецької вогнепальної зброї, до яких належить, також, пістолети (Бабак Ф.К. Всѐ о пістолетах и револьверах. - СПб: Полигон, 2004.-415 с.), які містять рамку з рукояткою, ствол, затвор, запираючий та зворотний механізми, ударно-спусковий та подавальний механізми, запобіжні та прицільні пристрої. Недоліками цих відомих пістолетів є недостатня надійність, обумовлена складністю ударно-спускового механізму, та недостатня влучність стрільби самозводом, обумовлена різним зусиллям натиску на спуск при першому та наступних пострілах. Як прототип вибраний 9-мм автоматичний пістолет Стєчкіна (АПС) (Наставление по стрелковому делу 9-мм автоматический пистолет Стечкина (АПС). - М.: Военное издательство министерства обороны СССР, 1968.-126 с.), який містить рамку з рукояткою, ствол, затвор з викидачем, запираючий та зворотний механізми, ударно-спусковий та подавальний механізми, запобіжні та прицільні пристрої. Недоліками прототипу є недостатня надійність конструкції та недостатня влучність стрільби самозводом. Недостатня надійність зброї обумовлена складністю ударно-спускового механізму. Наприклад, згаданий механізм містить шістнадцять деталей: ударник, курок, бойова пружина, штовхач, заскочка магазина, шептало, пружина шептала, роз'єднувач, пружина роз'єднувача, спусковий гачок, пружина спускового гачка, спускова тяга, сповільнювач, передавальний важіль сповільнювача, пружина сповільнювача, направляючий стержень. Серед вказаних деталей п'ять пружин, а інші мають складну геометричну форму та потребують значного об'єму верстатних робіт. Недостатня влучність стрільби самозводом обумовлена тим, що стрільцеві при виконанні першого пострілу, натискаючи на спусковий гачок, необхідно пересилити значне зусилля бойової пружини, а при виконанні наступних пострілів - менше зусилля опору пружин шептала та роз'єднувача. В основу корисної моделі поставлена задача вдосконалення особистої стрілецької вогнепальної зброї, в якій шляхом модернізації конструктивно-технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні, наявності зв'язків між ними та використанні електроіскрового запалювання метальної суміші патрона забезпечується спрощення конструкції і, за рахунок цього, досягається підвищення надійності зброї та влучності стрільби. Поставлена задача вирішується тим, що в стрілецькій зброї для стрільби патроном безгільзовим, що включає рамку з рукояткою, ствол, затвор з викидачем, запираючий та зворотний механізми, ударно - спусковий та подавальний механізми, запобіжні та прицільні пристрої, згідно з корисною моделлю, затвор оснащений діелектричною вставкою з розміщеним в ній циліндричним електродом, сполученим з генератором струму високої напруги. В іншій конкретній формі виконання внутрішня частина вирізу в стволі та головка зуба викидача виконані у вигляді дотичних похилих поверхонь. Оснащення затвора діелектричною вставкою з розміщеним в ній циліндричним електродом, сполученим за допомогою пружного контакту з генератором струму високої напруги сприяє стабільному запалюванню електричної дуги та запалювання метальної суміші між вказаним вище електродом та електродом з іншою полярністю, розміщеним у внутрішній порожнині безгільзового патрона. Завдяки цьому із конструкції може бути повністю виключений ударноспусковий механізм, що суттєво спрощує зброю. Сучасний рівень розвитку мікроелектроніки дозволяє виконати генератор струму високої напруги, джерело живлення та блок керування у вигляді окремого компактного електронного блока, розміщеного, наприклад, в передній частині рамки попереду спускової скоби. Оскільки, в результаті реалізації технічного рішення, що пропонується, функції спускового гачка ударно-спускового механізму полягають тільки в управлінні електронним блоком, то зусилля натискання на нього не залежить від черговості пострілів і встановлюється оптимальним з точки зору забезпечення максимальної влучності стрільби. Виконання внутрішньої частини вирізу в стволі та головки зуба викидача у вигляді дотичних похилих поверхонь дає змогу виконувати стрільбу з використанням безгільзового патрона, а також здійснювати розряджання зброї та її перезаряджання при осічці, оскільки, при закритому затворі зуб викидача не зв'язаний з проточкою патрона. В цьому випадку при пострілі патрон має змогу безперешкодно покинути ствол. При розряджанні та перезаряджанні зброї на початку ходу затвора назад головка зуба викидача, опускаючись з похилої поверхні вирізу в стволі, забезпечує надійне з'єднання зуба з проточкою на поверхні патрона і його подальше 1 UA 79065 U 5 10 15 20 25 30 35 40 45 50 55 60 екстрагування. Таким чином, вказані відмінності дозволяють суттєво спростити конструкцію зброї та підвищити її надійність і влучність стрільби у порівнянні з прототипом. На фіг. 1 наведена схема стрілецької зброї для стрільби патроном безгільзовим, загальний вигляд; на фіг. 2 - функціональна схема стрілецької зброї для стрільби патроном безгільзовим перед пострілом, поздовжній розріз; на фіг. 3 - функціональна схема стрілецької зброї для стрільби патроном безгільзовим, поздовжній розріз. Затвор на початку ходу розряджання; на фіг. 4 - функціональна схема стрілецької зброї для стрільби патроном безгільзовим, поздовжній розріз. Затвор у відкритому положенні; на фіг. 5 - схема патрона безгільзового, поздовжній розріз. Запропонована зброя для стрільби патроном безгільзовим включає ствол 1, нерухомо закріплений на рамці 7. В задній частині ствол 1 має виріз 21 для головки 23 викидача 13, внутрішня частина 22 якого виконана у вигляді похилої поверхні. Ствол 1 закритий затвором 7, який утримується в передньому положенні за допомогою зворотної пружини 16. В передній частині затвора 3 розміщена мушка 2, а в задній - приціл 6. В задній частині затвора 3 з правого боку розміщений важіль 5 запобіжника, функціонально об'єднаний з важелем керування вогнем. Затвор 3 оснащений викидачем 13, головка зуба 23 якого має скіс 24, виконаний у вигляді похилої поверхні. Затвор 3 оснащений діелектричною вставкою 15 у внутрішній порожнині якої розміщений циліндричний електрод 14. Рамка 7 оснащена рукояткою 8, в якій розміщений магазин 9. Крім того, на рамці 7 встановлені спуск 10 та затворна затримка 4. В передній частині рамки 7 закріплений електронний блок 11. Електронний блок 11 включає блок живлення 20, виконаний, наприклад, на базі літій-іонного або літій-полімерного акумулятора; блок керування 19 та генератор струму високої напруги 18. Генератор струму високої напруги 18 за допомогою пружного контакту 17 з'єднаний з циліндричним електродом 14. Перед пострілом в казенній частині ствола 1 знаходиться патрон безгільзовий 12, у внутрішній порожнині якого розташований електрод 25. Внутрішня порожнина патрона безгільзового 121 заповнена метальним зарядом 26 та закрита денцем 29, що згорає, яке може бути виготовлене з матеріалу, що легко згорає або з пресованого пороху. В задній частині зовнішньої поверхні патрона безгільзового 12 виконана кільцева канавка 27. Електрод 25 виконаний таким, що відстань а від його кінця до торця 28 патрона безгільзового 12 менше відстані b до внутрішньої стінки патрона 12. Для виконання стрільби використовуються електрично пов'язані з блоком керування 18 спуск 10 та важіль 5 запобіжника та керування вогнем, який може займати такі положення: "запобігання", "одиночні постріли", "подвійні", "потрійні" серії, "автоматичний вогонь" з плавним регулюванням темпу стрільби від мінімального до максимального. Описана вище стрілецька зброя для стрільби патроном безгільзовим використовується таким чином. Перед пострілом магазин 9 виймається з рукоятки 8 зброї, споряджається патронами безгільзовими 12 та вставляється в рукоятку 8. Переводом важеля 5 в одне із положень, що відповідає певному виду стрільби, зброя знімається з запобіжника. Затвор 3 відводиться в крайнє заднє положення та відпускається. Затвор 3, рухаючись вперед під дією зворотної пружини 16, захоплює з магазина 9 верхній патрон безгільзовий 12 та досилає його до патронника ствола 1. Крім того, при русі затвора 3 вперед зуб викидача 13 спочатку заскакує в кільцеву канавку 27 патрона безгільзового 12, а наприкінці ходу (на відстані k до заднього обрізу ствола 1) головка 23 зуба викидача 13 скосом 24 насувається на похилу поверхню внутрішньої частини 22 вирізу 21 ствола 1, що призводить до роз'єднання викидача 13 з патроном безгільзовим 12. Зброя готова до пострілу. В залежності від положення важеля 5 запобіжника та керування вогнем, стріляти зі зброї можна одиночними пострілами, серіями з подвійних та потрійних пострілів або вести автоматичний вогонь чергами з плавним регулюванням темпу стрільби. Після наведення зброї на ціль та натисканні на спуск 10 блок керування 19 формує запускаючий імпульс струму та подає його до генератора струму високої напруги 18. Генератор струму високої напруги 18, відповідно, створює імпульс струму високої напруги та через пружний контакт 17 подає його на циліндричний електрод 14. Іскровий розряд, пробиваючи зазор а між циліндричним електродом 14 та електродом 25 патрона безгільзового 12 запалює метальну суміш 26. Відбувається постріл. Під дією тиску порохових газів затвор 3 відходить назад, стискує зворотну пружину 16 і цикл роботи повторюється. В залежності від положення важеля 5 запобіжника та керування вогнем "одиночні постріли", "подвійні", "потрійні" серії, блок керування 18, при закритому затворі 3, створює один, два або три запускаючі імпульси, що забезпечує, відповідно, один, два або три постріли. Для продовження стрільби необхідно відпустити та знову натиснути спуск 10. В положенні важеля 5 запобіжника та керування вогнем 2 UA 79065 U 5 10 "автоматичний вогонь", блок керування 18, при закритому затворі 3, створює безперервну серію запускаючих імпульсів і забезпечує ведення стрільби чергами довільної кількості пострілів до витрачання всіх патронів безгільзових 12 в магазині 9. Для припинення та початку стрільби необхідно відпустити і знову натиснути спуск 10. Після витрачання всіх патронів затвор 3 утримується в задньому положенні за допомогою затворної затримки 4. В разі необхідності розряджання зброї при видаленому магазині 9 або її перезаряджання при осічці, затвор 3 вручну відводиться в заднє положення. На початку ходу затвора 3 назад (на відстані k від заднього обрізу ствола 1) головка 23 зуба викидача 13 скосом 24 сходить з похилої поверхні внутрішньої частини 22 вирізу 21 ствола 1. Зуб викидача 13, опускаючись, потрапляє в кільцеву канавку 27, виконану в задній частині зовнішньої поверхні патрона безгільзового 12 та забезпечує його подальше екстрагування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Стрілецька зброя для стрільби патроном безгільзовим, що включає рамку з рукояткою, ствол, затвор з викидачем, запираючий та зворотний механізми, ударно-спусковий та подавальний механізми, запобіжні та прицільні пристрої, яка відрізняється тим, що затвор оснащений діелектричною вставкою з розміщеним в ній циліндричним електродом, сполученим з генератором струму високої напруги. 2. Стрілецька зброя за п. 1, яка відрізняється тим, що внутрішня частина вирізу в стволі та головка зуба викидача виконані у вигляді дотичних похилих поверхонь. 3 UA 79065 U 4 UA 79065 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
