Оториноларингологічний муляж

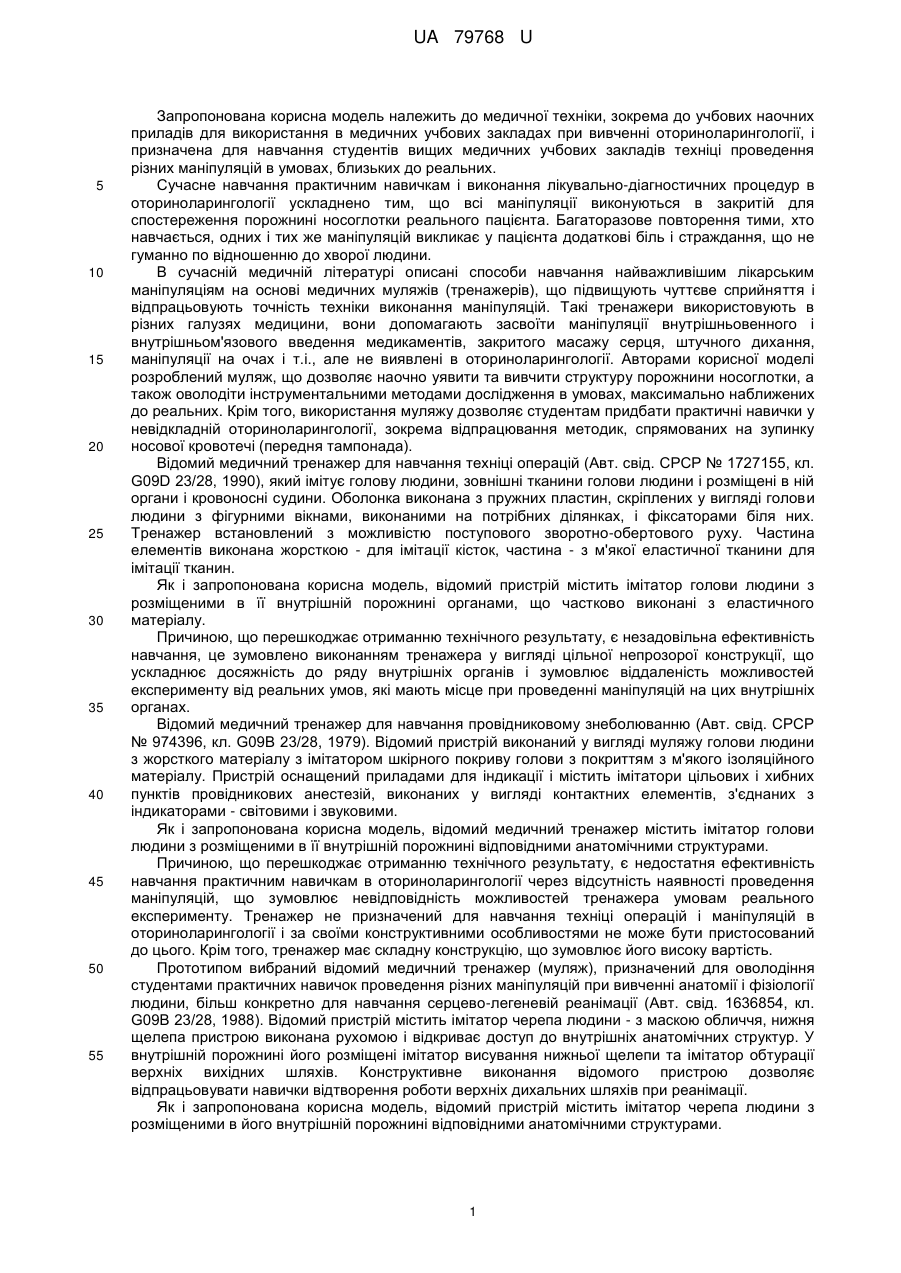

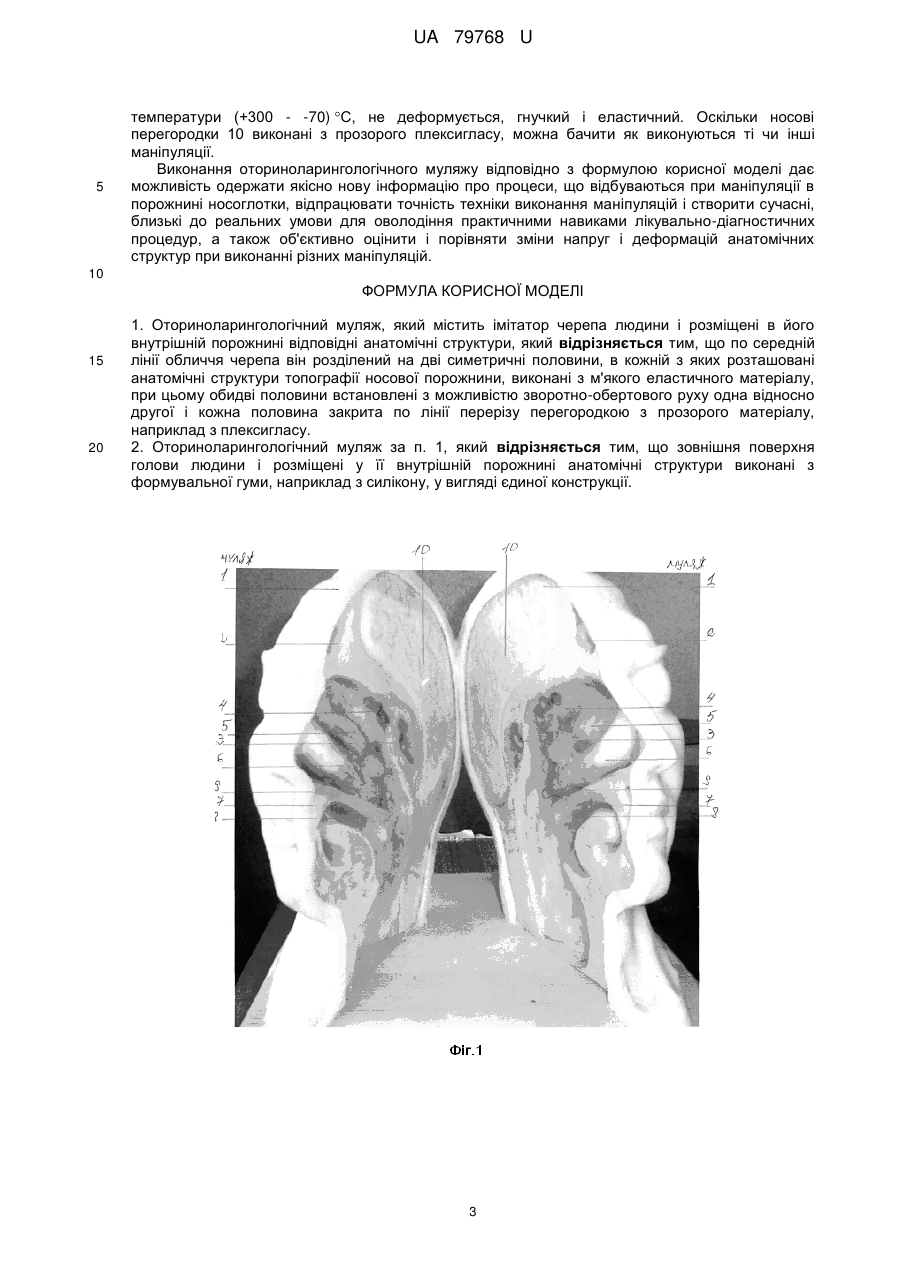

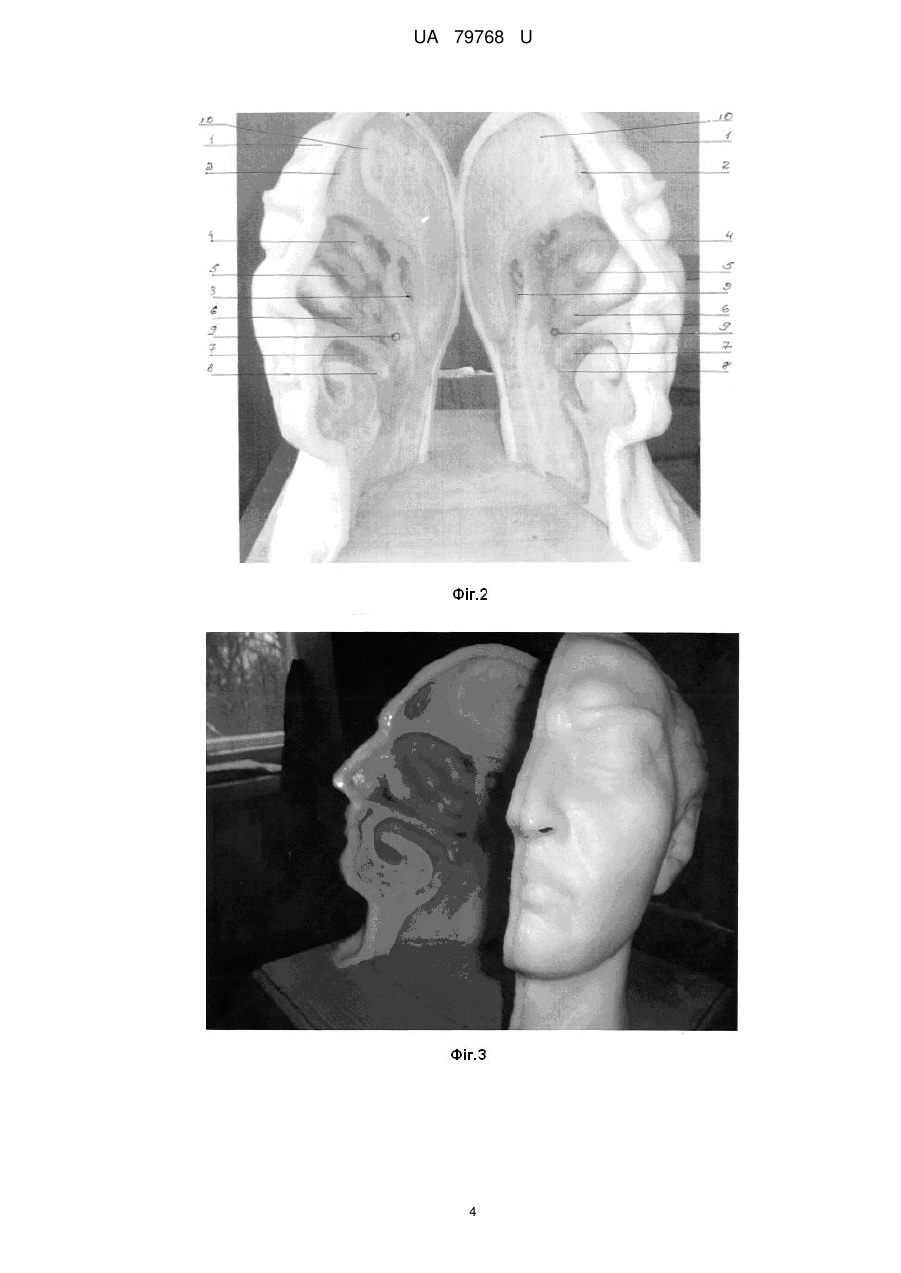

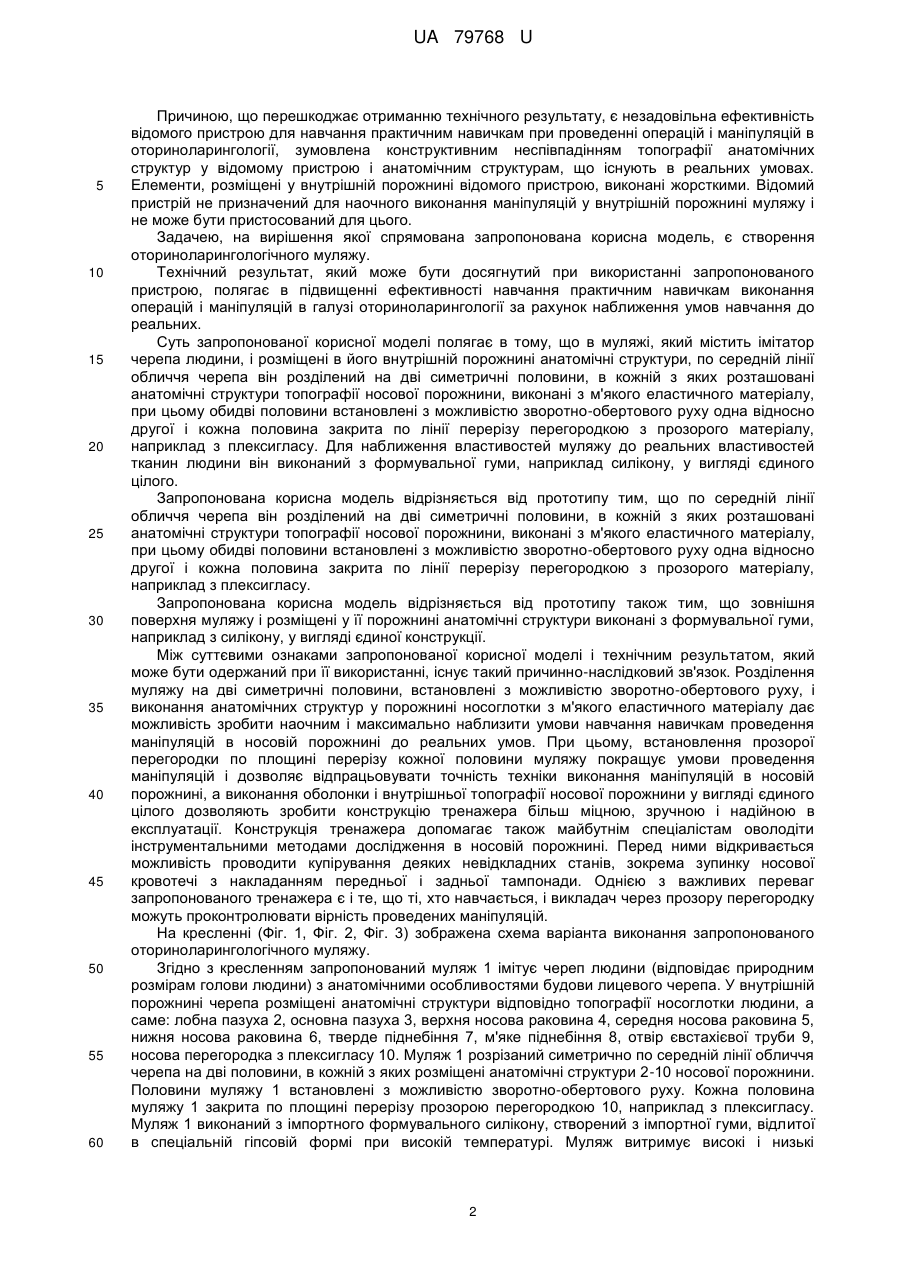

Реферат: Оториноларингологічний муляж, який містить імітатор черепа людини і розміщені в його внутрішній порожнині відповідні анатомічні структури, при якому по середній лінії обличчя черепа він розділений на дві симетричні половини, в кожній з яких розташовані анатомічні структури топографії носової порожнини, виконані з м'якого еластичного матеріалу, при цьому обидві половини встановлені з можливістю зворотно-обертового руху одна відносно другої і кожна половина закрита по лінії перерізу перегородкою з прозорого матеріалу, наприклад з плексигласу. UA 79768 U (12) UA 79768 U UA 79768 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до медичної техніки, зокрема до учбових наочних приладів для використання в медичних учбових закладах при вивченні оториноларингології, і призначена для навчання студентів вищих медичних учбових закладів техніці проведення різних маніпуляцій в умовах, близьких до реальних. Сучасне навчання практичним навичкам і виконання лікувально-діагностичних процедур в оториноларингології ускладнено тим, що всі маніпуляції виконуються в закритій для спостереження порожнині носоглотки реального пацієнта. Багаторазове повторення тими, хто навчається, одних і тих же маніпуляцій викликає у пацієнта додаткові біль і страждання, що не гуманно по відношенню до хворої людини. В сучасній медичній літературі описані способи навчання найважливішим лікарським маніпуляціям на основі медичних муляжів (тренажерів), що підвищують чуттєве сприйняття і відпрацьовують точність техніки виконання маніпуляцій. Такі тренажери використовують в різних галузях медицини, вони допомагають засвоїти маніпуляції внутрішньовенного і внутрішньом'язового введення медикаментів, закритого масажу серця, штучного дихання, маніпуляції на очах і т.і., але не виявлені в оториноларингології. Авторами корисної моделі розроблений муляж, що дозволяє наочно уявити та вивчити структуру порожнини носоглотки, а також оволодіти інструментальними методами дослідження в умовах, максимально наближених до реальних. Крім того, використання муляжу дозволяє студентам придбати практичні навички у невідкладній оториноларингології, зокрема відпрацювання методик, спрямованих на зупинку носової кровотечі (передня тампонада). Відомий медичний тренажер для навчання техніці операцій (Авт. свід. СРСР № 1727155, кл. G09D 23/28, 1990), який імітує голову людини, зовнішні тканини голови людини і розміщені в ній органи і кровоносні судини. Оболонка виконана з пружних пластин, скріплених у вигляді голови людини з фігурними вікнами, виконаними на потрібних ділянках, і фіксаторами біля них. Тренажер встановлений з можливістю поступового зворотно-обертового руху. Частина елементів виконана жорсткою - для імітації кісток, частина - з м'якої еластичної тканини для імітації тканин. Як і запропонована корисна модель, відомий пристрій містить імітатор голови людини з розміщеними в її внутрішній порожнині органами, що частково виконані з еластичного матеріалу. Причиною, що перешкоджає отриманню технічного результату, є незадовільна ефективність навчання, це зумовлено виконанням тренажера у вигляді цільної непрозорої конструкції, що ускладнює досяжність до ряду внутрішніх органів і зумовлює віддаленість можливостей експерименту від реальних умов, які мають місце при проведенні маніпуляцій на цих внутрішніх органах. Відомий медичний тренажер для навчання провідниковому знеболюванню (Авт. свід. СРСР № 974396, кл. G09B 23/28, 1979). Відомий пристрій виконаний у вигляді муляжу голови людини з жорсткого матеріалу з імітатором шкірного покриву голови з покриттям з м'якого ізоляційного матеріалу. Пристрій оснащений приладами для індикації і містить імітатори цільових і хибних пунктів провідникових анестезій, виконаних у вигляді контактних елементів, з'єднаних з індикаторами - світовими і звуковими. Як і запропонована корисна модель, відомий медичний тренажер містить імітатор голови людини з розміщеними в її внутрішній порожнині відповідними анатомічними структурами. Причиною, що перешкоджає отриманню технічного результату, є недостатня ефективність навчання практичним навичкам в оториноларингології через відсутність наявності проведення маніпуляцій, що зумовлює невідповідність можливостей тренажера умовам реального експерименту. Тренажер не призначений для навчання техніці операцій і маніпуляцій в оториноларингології і за своїми конструктивними особливостями не може бути пристосований до цього. Крім того, тренажер має складну конструкцію, що зумовлює його високу вартість. Прототипом вибраний відомий медичний тренажер (муляж), призначений для оволодіння студентами практичних навичок проведення різних маніпуляцій при вивченні анатомії і фізіології людини, більш конкретно для навчання серцево-легеневій реанімації (Авт. свід. 1636854, кл. G09B 23/28, 1988). Відомий пристрій містить імітатор черепа людини - з маскою обличчя, нижня щелепа пристрою виконана рухомою і відкриває доступ до внутрішніх анатомічних структур. У внутрішній порожнині його розміщені імітатор висування нижньої щелепи та імітатор обтурації верхніх вихідних шляхів. Конструктивне виконання відомого пристрою дозволяє відпрацьовувати навички відтворення роботи верхніх дихальних шляхів при реанімації. Як і запропонована корисна модель, відомий пристрій містить імітатор черепа людини з розміщеними в його внутрішній порожнині відповідними анатомічними структурами. 1 UA 79768 U 5 10 15 20 25 30 35 40 45 50 55 60 Причиною, що перешкоджає отриманню технічного результату, є незадовільна ефективність відомого пристрою для навчання практичним навичкам при проведенні операцій і маніпуляцій в оториноларингології, зумовлена конструктивним неспівпадінням топографії анатомічних структур у відомому пристрою і анатомічним структурам, що існують в реальних умовах. Елементи, розміщені у внутрішній порожнині відомого пристрою, виконані жорсткими. Відомий пристрій не призначений для наочного виконання маніпуляцій у внутрішній порожнині муляжу і не може бути пристосований для цього. Задачею, на вирішення якої спрямована запропонована корисна модель, є створення оториноларингологічного муляжу. Технічний результат, який може бути досягнутий при використанні запропонованого пристрою, полягає в підвищенні ефективності навчання практичним навичкам виконання операцій і маніпуляцій в галузі оториноларингології за рахунок наближення умов навчання до реальних. Суть запропонованої корисної моделі полягає в тому, що в муляжі, який містить імітатор черепа людини, і розміщені в його внутрішній порожнині анатомічні структури, по середній лінії обличчя черепа він розділений на дві симетричні половини, в кожній з яких розташовані анатомічні структури топографії носової порожнини, виконані з м'якого еластичного матеріалу, при цьому обидві половини встановлені з можливістю зворотно-обертового руху одна відносно другої і кожна половина закрита по лінії перерізу перегородкою з прозорого матеріалу, наприклад з плексигласу. Для наближення властивостей муляжу до реальних властивостей тканин людини він виконаний з формувальної гуми, наприклад силікону, у вигляді єдиного цілого. Запропонована корисна модель відрізняється від прототипу тим, що по середній лінії обличчя черепа він розділений на дві симетричні половини, в кожній з яких розташовані анатомічні структури топографії носової порожнини, виконані з м'якого еластичного матеріалу, при цьому обидві половини встановлені з можливістю зворотно-обертового руху одна відносно другої і кожна половина закрита по лінії перерізу перегородкою з прозорого матеріалу, наприклад з плексигласу. Запропонована корисна модель відрізняється від прототипу також тим, що зовнішня поверхня муляжу і розміщені у її порожнині анатомічні структури виконані з формувальної гуми, наприклад з силікону, у вигляді єдиної конструкції. Між суттєвими ознаками запропонованої корисної моделі і технічним результатом, який може бути одержаний при її використанні, існує такий причинно-наслідковий зв'язок. Розділення муляжу на дві симетричні половини, встановлені з можливістю зворотно-обертового руху, і виконання анатомічних структур у порожнині носоглотки з м'якого еластичного матеріалу дає можливість зробити наочним і максимально наблизити умови навчання навичкам проведення маніпуляцій в носовій порожнині до реальних умов. При цьому, встановлення прозорої перегородки по площині перерізу кожної половини муляжу покращує умови проведення маніпуляцій і дозволяє відпрацьовувати точність техніки виконання маніпуляцій в носовій порожнині, а виконання оболонки і внутрішньої топографії носової порожнини у вигляді єдиного цілого дозволяють зробити конструкцію тренажера більш міцною, зручною і надійною в експлуатації. Конструкція тренажера допомагає також майбутнім спеціалістам оволодіти інструментальними методами дослідження в носовій порожнині. Перед ними відкривається можливість проводити купірування деяких невідкладних станів, зокрема зупинку носової кровотечі з накладанням передньої і задньої тампонади. Однією з важливих переваг запропонованого тренажера є і те, що ті, хто навчається, і викладач через прозору перегородку можуть проконтролювати вірність проведених маніпуляцій. На кресленні (Фіг. 1, Фіг. 2, Фіг. 3) зображена схема варіанта виконання запропонованого оториноларингологічного муляжу. Згідно з кресленням запропонований муляж 1 імітує череп людини (відповідає природним розмірам голови людини) з анатомічними особливостями будови лицевого черепа. У внутрішній порожнині черепа розміщені анатомічні структури відповідно топографії носоглотки людини, а саме: лобна пазуха 2, основна пазуха 3, верхня носова раковина 4, середня носова раковина 5, нижня носова раковина 6, тверде піднебіння 7, м'яке піднебіння 8, отвір євстахієвої труби 9, носова перегородка з плексигласу 10. Муляж 1 розрізаний симетрично по середній лінії обличчя черепа на дві половини, в кожній з яких розміщені анатомічні структури 2-10 носової порожнини. Половини муляжу 1 встановлені з можливістю зворотно-обертового руху. Кожна половина муляжу 1 закрита по площині перерізу прозорою перегородкою 10, наприклад з плексигласу. Муляж 1 виконаний з імпортного формувального силікону, створений з імпортної гуми, відлитої в спеціальній гіпсовій формі при високій температурі. Муляж витримує високі і низькі 2 UA 79768 U 5 температури (+300 - -70) С, не деформується, гнучкий і еластичний. Оскільки носові перегородки 10 виконані з прозорого плексигласу, можна бачити як виконуються ті чи інші маніпуляції. Виконання оториноларингологічного муляжу відповідно з формулою корисної моделі дає можливість одержати якісно нову інформацію про процеси, що відбуваються при маніпуляції в порожнині носоглотки, відпрацювати точність техніки виконання маніпуляцій і створити сучасні, близькі до реальних умови для оволодіння практичними навиками лікувально-діагностичних процедур, а також об'єктивно оцінити і порівняти зміни напруг і деформацій анатомічних структур при виконанні різних маніпуляцій. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Оториноларингологічний муляж, який містить імітатор черепа людини і розміщені в його внутрішній порожнині відповідні анатомічні структури, який відрізняється тим, що по середній лінії обличчя черепа він розділений на дві симетричні половини, в кожній з яких розташовані анатомічні структури топографії носової порожнини, виконані з м'якого еластичного матеріалу, при цьому обидві половини встановлені з можливістю зворотно-обертового руху одна відносно другої і кожна половина закрита по лінії перерізу перегородкою з прозорого матеріалу, наприклад з плексигласу. 2. Оториноларингологічний муляж за п. 1, який відрізняється тим, що зовнішня поверхня голови людини і розміщені у її внутрішній порожнині анатомічні структури виконані з формувальної гуми, наприклад з силікону, у вигляді єдиної конструкції. 3 UA 79768 U 4 UA 79768 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
