Оголовок для герметизації обсадної труби

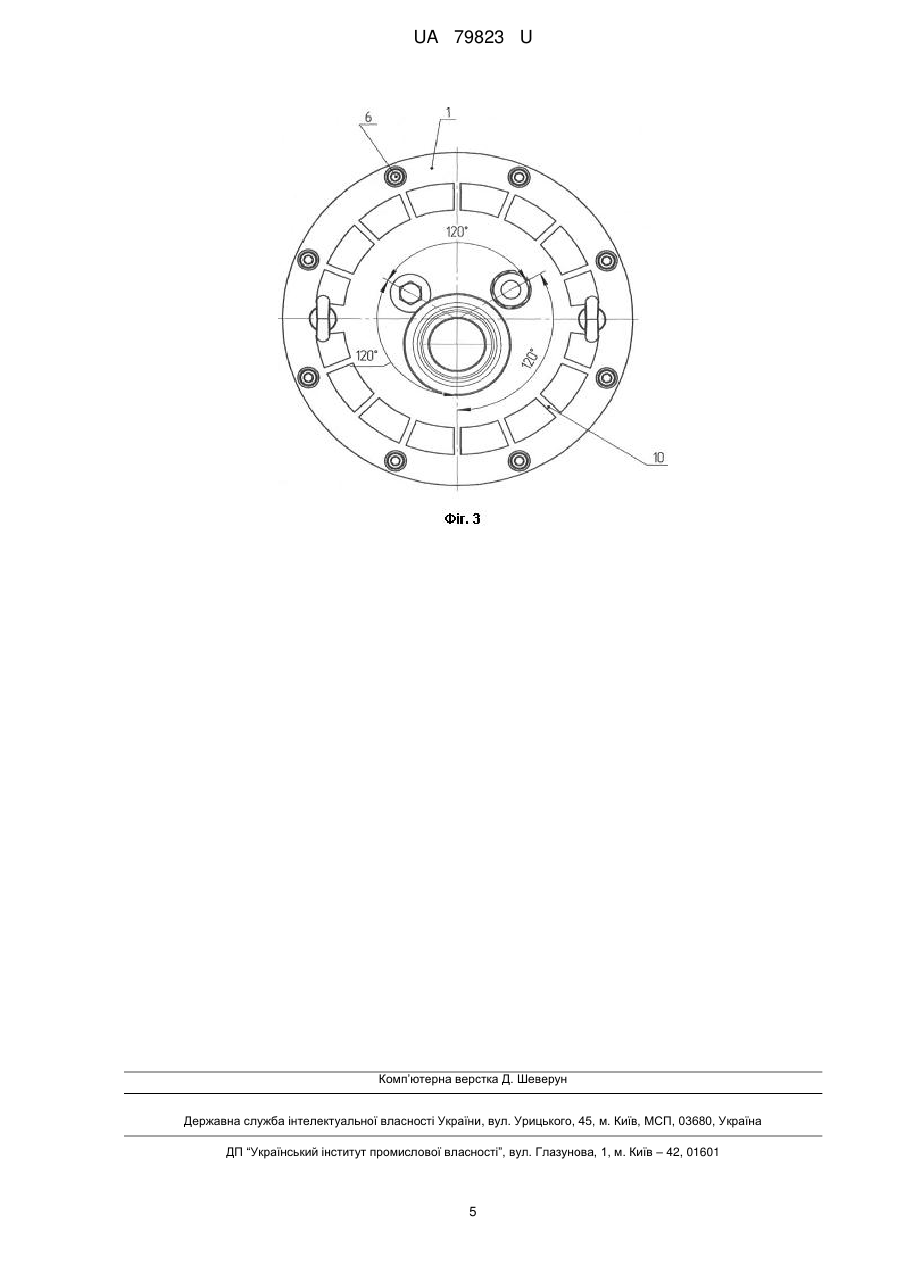

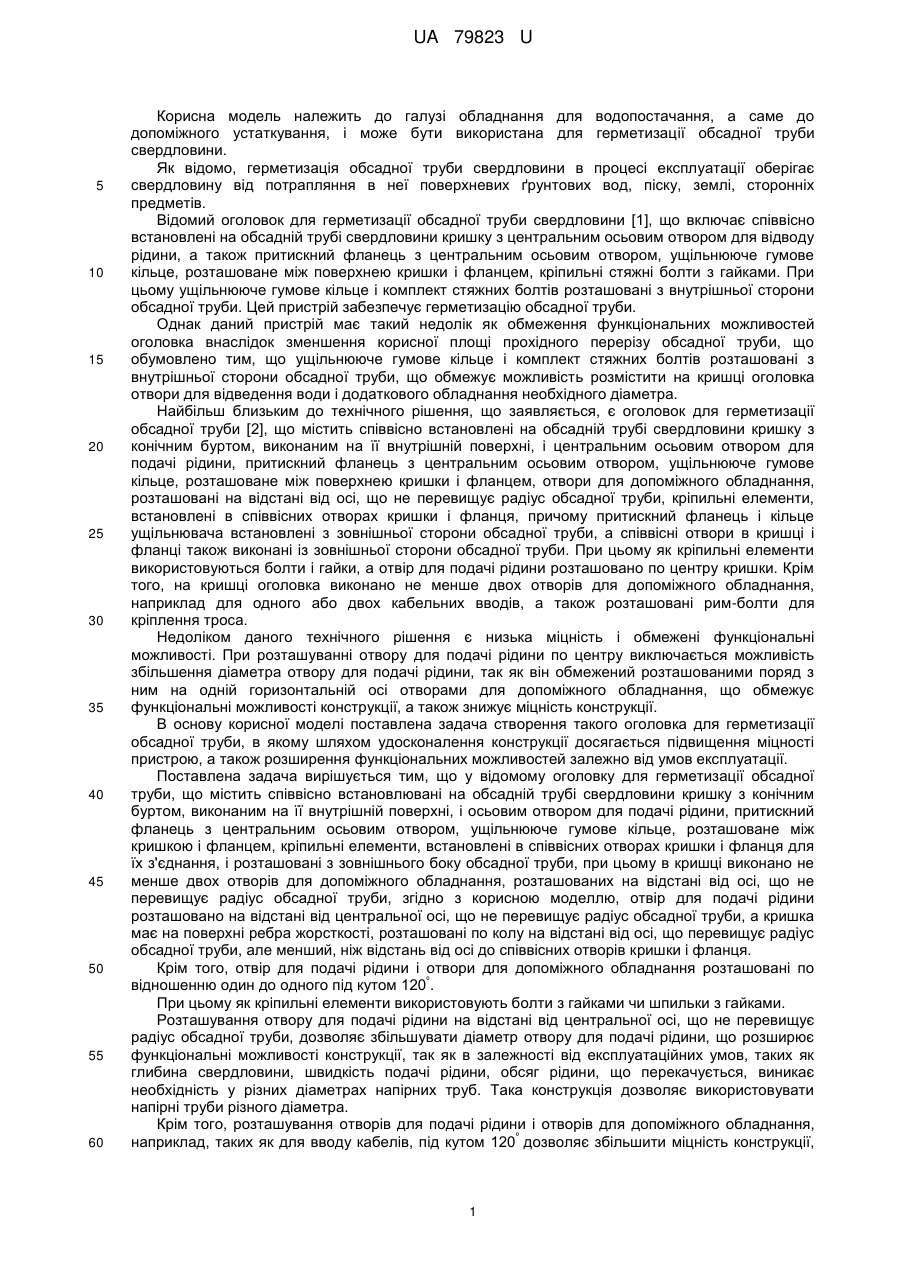

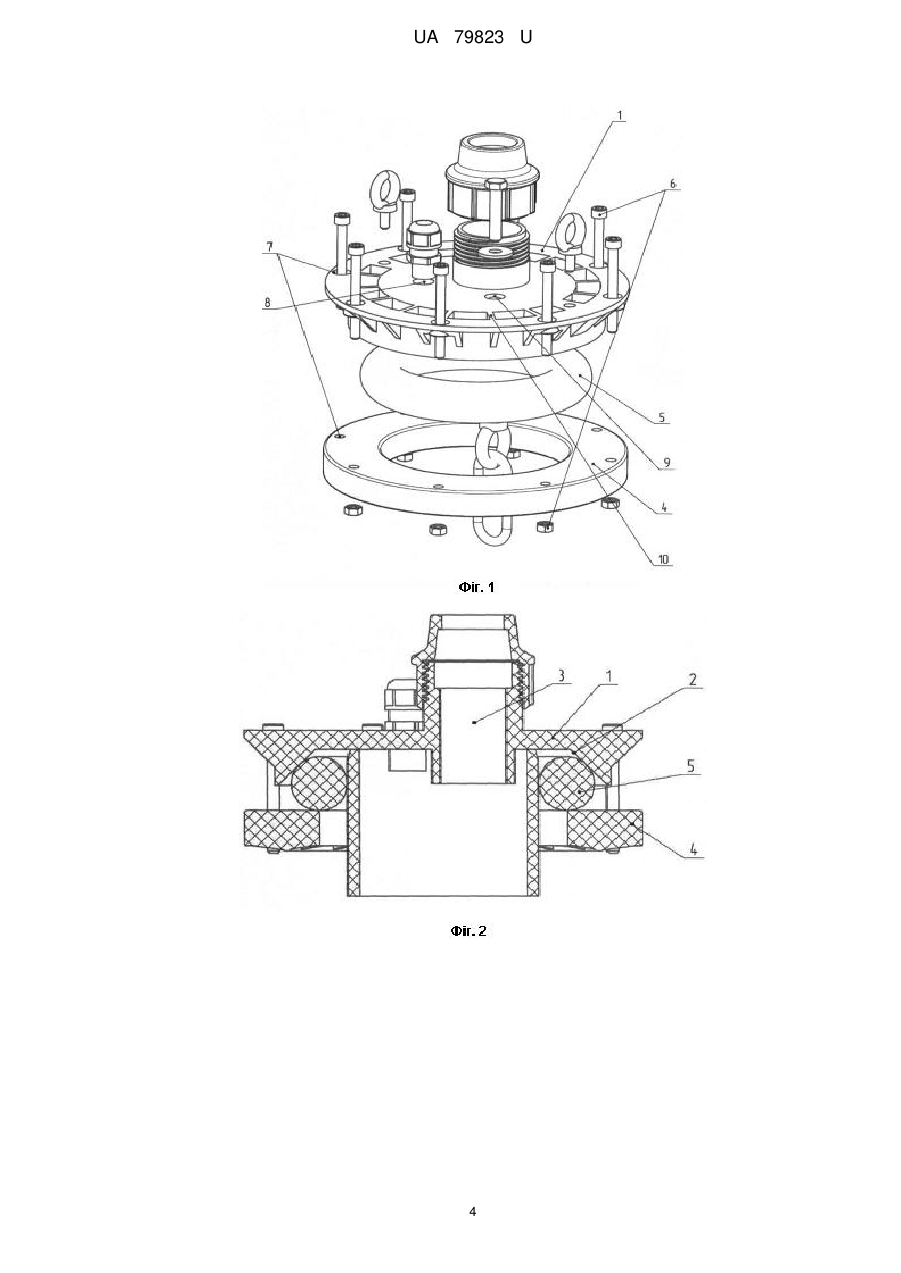

Реферат: Оголовок для герметизації обсадної труби містить кришку з конічним буртом, осьовий отвір для подачі рідини, притискний фланець з центральним осьовим отвором, ущільнююче гумове кільце, кріпильні елементи. Отвір для подачі рідини розташовано на відстані від центральної осі, що не перевищує радіус обсадної труби. Кришка місить на поверхні ребра жорсткості. UA 79823 U (54) ОГОЛОВОК ДЛЯ ГЕРМЕТИЗАЦІЇ ОБСАДНОЇ ТРУБИ UA 79823 U UA 79823 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі обладнання для водопостачання, а саме до допоміжного устаткування, і може бути використана для герметизації обсадної труби свердловини. Як відомо, герметизація обсадної труби свердловини в процесі експлуатації оберігає свердловину від потрапляння в неї поверхневих ґрунтових вод, піску, землі, сторонніх предметів. Відомий оголовок для герметизації обсадної труби свердловини [1], що включає співвісно встановлені на обсадній трубі свердловини кришку з центральним осьовим отвором для відводу рідини, а також притискний фланець з центральним осьовим отвором, ущільнююче гумове кільце, розташоване між поверхнею кришки і фланцем, кріпильні стяжні болти з гайками. При цьому ущільнююче гумове кільце і комплект стяжних болтів розташовані з внутрішньої сторони обсадної труби. Цей пристрій забезпечує герметизацію обсадної труби. Однак даний пристрій має такий недолік як обмеження функціональних можливостей оголовка внаслідок зменшення корисної площі прохідного перерізу обсадної труби, що обумовлено тим, що ущільнююче гумове кільце і комплект стяжних болтів розташовані з внутрішньої сторони обсадної труби, що обмежує можливість розмістити на кришці оголовка отвори для відведення води і додаткового обладнання необхідного діаметра. Найбільш близьким до технічного рішення, що заявляється, є оголовок для герметизації обсадної труби [2], що містить співвісно встановлені на обсадній трубі свердловини кришку з конічним буртом, виконаним на її внутрішній поверхні, і центральним осьовим отвором для подачі рідини, притискний фланець з центральним осьовим отвором, ущільнююче гумове кільце, розташоване між поверхнею кришки і фланцем, отвори для допоміжного обладнання, розташовані на відстані від осі, що не перевищує радіус обсадної труби, кріпильні елементи, встановлені в співвісних отворах кришки і фланця, причому притискний фланець і кільце ущільнювача встановлені з зовнішньої сторони обсадної труби, а співвісні отвори в кришці і фланці також виконані із зовнішньої сторони обсадної труби. При цьому як кріпильні елементи використовуються болти і гайки, а отвір для подачі рідини розташовано по центру кришки. Крім того, на кришці оголовка виконано не менше двох отворів для допоміжного обладнання, наприклад для одного або двох кабельних вводів, а також розташовані рим-болти для кріплення троса. Недоліком даного технічного рішення є низька міцність і обмежені функціональні можливості. При розташуванні отвору для подачі рідини по центру виключається можливість збільшення діаметра отвору для подачі рідини, так як він обмежений розташованими поряд з ним на одній горизонтальній осі отворами для допоміжного обладнання, що обмежує функціональні можливості конструкції, а також знижує міцність конструкції. В основу корисної моделі поставлена задача створення такого оголовка для герметизації обсадної труби, в якому шляхом удосконалення конструкції досягається підвищення міцності пристрою, а також розширення функціональних можливостей залежно від умов експлуатації. Поставлена задача вирішується тим, що у відомому оголовку для герметизації обсадної труби, що містить співвісно встановлювані на обсадній трубі свердловини кришку з конічним буртом, виконаним на її внутрішній поверхні, і осьовим отвором для подачі рідини, притискний фланець з центральним осьовим отвором, ущільнююче гумове кільце, розташоване між кришкою і фланцем, кріпильні елементи, встановлені в співвісних отворах кришки і фланця для їх з'єднання, і розташовані з зовнішнього боку обсадної труби, при цьому в кришці виконано не менше двох отворів для допоміжного обладнання, розташованих на відстані від осі, що не перевищує радіус обсадної труби, згідно з корисною моделлю, отвір для подачі рідини розташовано на відстані від центральної осі, що не перевищує радіус обсадної труби, а кришка має на поверхні ребра жорсткості, розташовані по колу на відстані від осі, що перевищує радіус обсадної труби, але менший, ніж відстань від осі до співвісних отворів кришки і фланця. Крім того, отвір для подачі рідини і отвори для допоміжного обладнання розташовані по º відношенню один до одного під кутом 120 . При цьому як кріпильні елементи використовують болти з гайками чи шпильки з гайками. Розташування отвору для подачі рідини на відстані від центральної осі, що не перевищує радіус обсадної труби, дозволяє збільшувати діаметр отвору для подачі рідини, що розширює функціональні можливості конструкції, так як в залежності від експлуатаційних умов, таких як глибина свердловини, швидкість подачі рідини, обсяг рідини, що перекачується, виникає необхідність у різних діаметрах напірних труб. Така конструкція дозволяє використовувати напірні труби різного діаметра. Крім того, розташування отворів для подачі рідини і отворів для допоміжного обладнання, º наприклад, таких як для вводу кабелів, під кутом 120 дозволяє збільшити міцність конструкції, 1 UA 79823 U 5 10 15 20 25 30 35 40 45 50 55 60 так як таке розташування забезпечує більш рівномірний розподіл навантаження на кришку оголовка. Наявність ребер жорсткості, розташованих по колу на відстані від осі, що перевищує радіус обсадної труби, забезпечує міцність конструкції за рахунок розподілу навантаження у таких навантажених місцях кришки, як місця установки кріпильних елементів. Використання як кріпильних елементів болтів з гайками чи шпильок з гайками забезпечує надійну стяжку кришки оголовка з притискним фланцем, стискаючих ущільнююче гумове кільце, і дозволяє надійно обжимати обсадні труби, забезпечуючи її герметизацію. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 представлений загальний вид оголовка для герметизації обсадної труби, на фіг. 2 - вид у розрізі оголовка для герметизації обсадної труби, на фіг. 3 - вид зверху оголовка для герметизації обсадної труби. Оголовок для герметизації обсадної труби має кришку (1) з конічним буртом (2), виконаним на її внутрішній поверхні, осьовим отвором (3) для подачі рідини, розташованим на відстані від центральної осі, що не перевищує радіус обсадної труби, притискний фланець (4) з центральним осьовим отвором, ущільнююче гумове кільце (5), розташоване між кришкою (1) і фланцем (4), елементи кріплення (6), встановлені в співвісних отворах (7) кришки (1) і фланця (4) для їх з'єднання, і розташовані з зовнішнього боку обсадної труби, а також отвори для допоміжного обладнання - отвір (8) для кабельного вводу та отвір (9) для троса, ребра жорсткості (10), розташовані на кришці по колу на відстані від центральної осі перевищує радіус обсадної труби, але менший, ніж відстань від осі до співвісних отворів (7) кришки (1) і фланця (4). При цьому отвір (3) для подачі рідини і отвори (8) і (9) для допоміжного обладнання розташовані по відношенню один до одного під кутом 120 град., що забезпечує рівномірний розподіл навантаження на кришку оголовка. Пристрій працює наступним чином. На обсадну трубу надягають фланець (4) плоскою поверхнею вгору, і ущільнювальне гумове кільце (5). В свердловину опускають насос. Потім встановлюють кришку (1) оголовка, попередньо пропустивши через отвір (8) кабельного вводу кабель для подачі електрики, і закріпивши через отвір (9) трос для кріплення насоса, а через осьовий отвір (3) для подачі рідини, розташований на відстані від центральної осі, що не перевищує радіус обсадної труби, пропускають напірну трубу для подачі води. При цьому діаметр напірної труби задають в залежності від експлуатаційних умов, таких як глибина свердловини, швидкість подачі рідини, обсяг рідини, що перекачується. Потім ущільнююче гумове кільце (5) і фланець (4) піднімають до кришки (1) оголовка, стягують кріпильними елементами (6) між собою фланець (4) і кришку (1) оголовка, встановленими в співвісні отвори (7) кришки (1) і фланця (4), стиснувши при цьому ущільнююче гумове кільце (5), що знаходиться між ними, і обтиснувши обсадну трубу, забезпечивши її герметизацію. Напірну трубу і кабель підтягують і закріплюють додатковими кріпильними елементами. При такому конструктивному рішенні оголовка збільшується корисна площа прохідного перерізу, забезпечується раціональне розміщення на кришці оголовка отворів для відведення води і напірної труби різного діаметра, а також додаткового обладнання необхідного діаметра, досягається збільшення міцності конструкції і термін експлуатації обладнання, а також розширюються функціональні можливості застосування обладнання в залежності від умов експлуатації. Приклад 1. Оголовок встановлюється на обсадну трубу діаметром 125 мм. При цьому на обсадну трубу надягають фланець (4) плоскою поверхнею вгору, і ущільнююче гумове кільце (5). В свердловину опускають насос. Потім встановлюють кришку (1) оголовка, попередньо пропустивши через отвір (8) кабельного вводу, розташований на відстані 46 мм від центральної осі, кабель круглого перерізу в оболонці для подачі електрики, і закріпивши через отвір (9), розташований на відстані 40 мм від центральної осі, при допомозі нижнього рим-болта трос для кріплення насоса, а через осьовий отвір (3) діаметром 34 мм для подачі рідини, розташований на відстані від центральної осі 20 мм, пропускають напірну трубу діаметром 32 мм для подачі води. При цьому осі отворів розташовані під кутом 120 град. Потім ущільнююче гумове кільце (5) і фланець (4) піднімають до кришки (1) оголовка, стягують між собою фланець (4) і кришку (1) оголовка стяжними болтами з гайками (6), встановленими в співвісні отвори (7) кришки (1) і фланця (4), стиснувши при цьому ущільнююче гумове кільце (5), що знаходиться між ними, і обтиснувши обсадну трубу, забезпечивши її герметизацію. Напірну трубу і кабель підтягують і закріплюють додатковими кріпильними елементами. Приклад 2. Оголовок встановлюється на обсадну трубу діаметром 125 мм. 2 UA 79823 U 5 10 15 При цьому на обсадну трубу надягають фланець (4) плоскою поверхнею вгору і ущільнююче гумове кільце (5). В свердловину опускають насос. Потім встановлюють кришку (1) оголовка, попередньо пропустивши через отвір (8) кабельного вводу, розташований на відстані 46 мм від центральної осі, кабель круглого перерізу в оболонці для подачі електрики, і закріпивши через отвір (9), розташований на відстані 40 мм від центральної осі, за допомогою нижнього римболта трос для кріплення насоса, а через осьовий отвір (3) діаметром 43 мм для подачі рідини, розташований на відстані від центральної осі 20 мм, пропускають напірну трубу діаметром 40 мм для подачі води. При цьому осі отворів розташовані під кутом 120 град. Потім ущільнююче гумове кільце (5) і фланець (4) піднімають до кришки (1) оголовка, стягують між собою фланець (4) і кришку (1) оголовка стяжними шпильками з гайками (6), встановленими в співвісні отвори (7) кришки (1) і фланця (4), стиснувши при цьому ущільнююче гумове кільце (5), що знаходиться між ними, і обтиснувши обсадну трубу, забезпечивши її герметизацію. Напірну трубу і кабель підтягують і закріплюють додатковими кріпильними елементами. Таким чином, корисна модель, що заявляється, дозволяє збільшити міцність конструкції і термін експлуатації обладнання, а також розширити функціональні можливості застосування обладнання в залежності від умов експлуатації. Джерела інформації: 5 1. Авторське свідоцтво СРСР № 1105581 А1, МПК Е03В3/10, опубл. 30.07.1884. 6 2. Патент Російської Федерації № 76033 U1, МПК Е03В3/10, Е21В33/03, опубл. 10.09.2008. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Оголовок для герметизації обсадної труби, що містить співвісно встановлювані на обсадній трубі свердловини кришку з конічним буртом, виконаним на її внутрішній поверхні, осьовим отвором для подачі рідини, притискний фланець з центральним осьовим отвором, ущільнююче гумове кільце, розташоване між кришкою і фланцем, кріпильні елементи, встановлені в співвісних отворах кришки і фланця для їх з'єднання, і розташовані з зовнішнього боку обсадної труби, при цьому притискний фланець та ущільнююче кільце встановлені з зовнішньої сторони обсадної труби, а в кришці виконано не менше двох отворів для допоміжного обладнання, розташованих на відстані від осі, що не перевищує радіус обсадної труби, який відрізняється тим, що отвір для подачі рідини розташовано на відстані від центральної осі, що не перевищує радіус обсадної труби, а кришка має на поверхні ребра жорсткості, розташовані по колу на відстані від центральної осі, що перевищує радіус обсадної труби, але менший, ніж відстань від осі до співвісних отворів кришки і фланця. 2. Оголовок за п. 1, який відрізняється тим, що отвір для подачі рідини та отвори для допоміжного обладнання розташовані по відношенню один до одного під кутом 120. 3. Оголовок за п. 1, який відрізняється тим, що як кріпильні елементи використовують болти з гайками або шпильки з гайками. 3 UA 79823 U 4 UA 79823 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
