Ємність для рідини

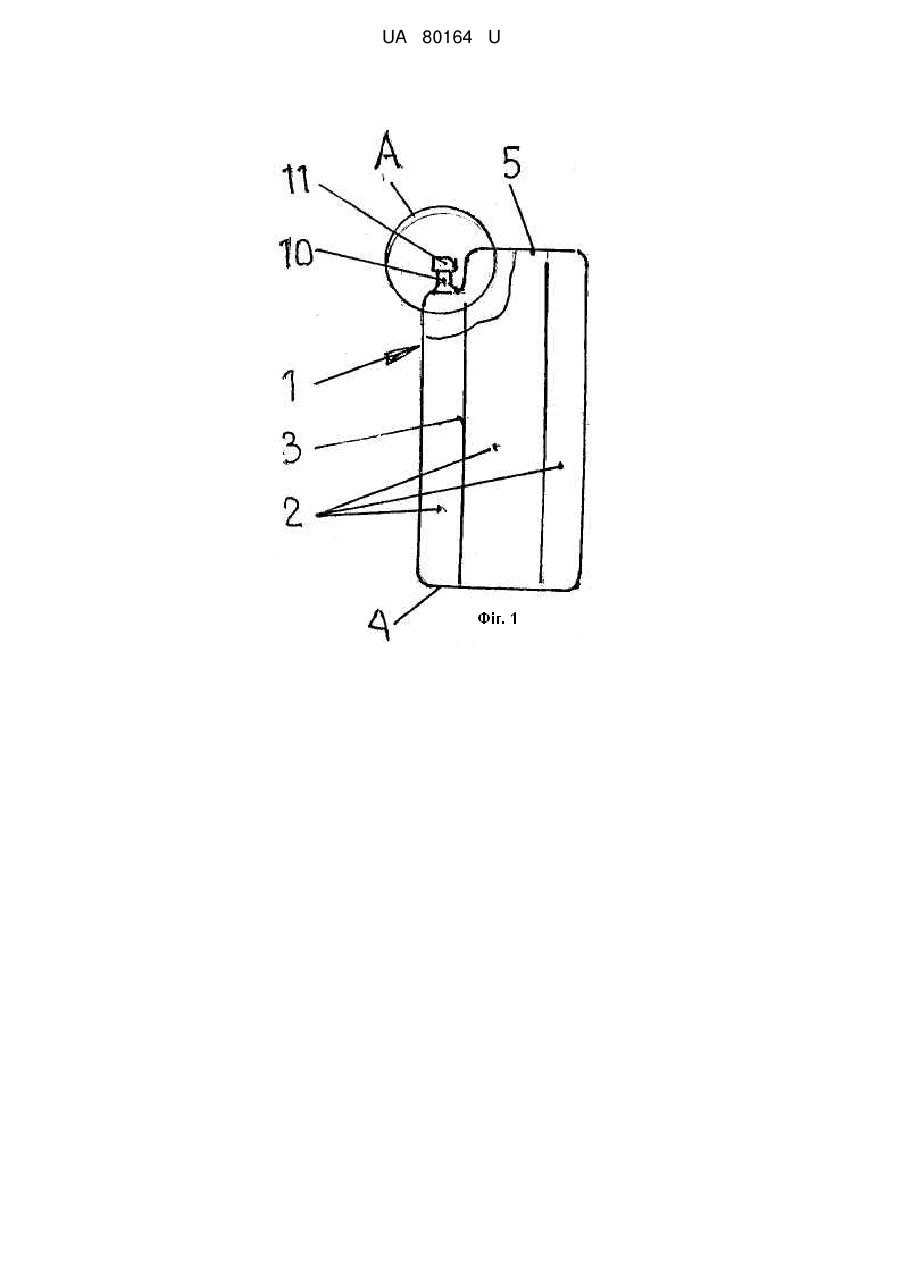

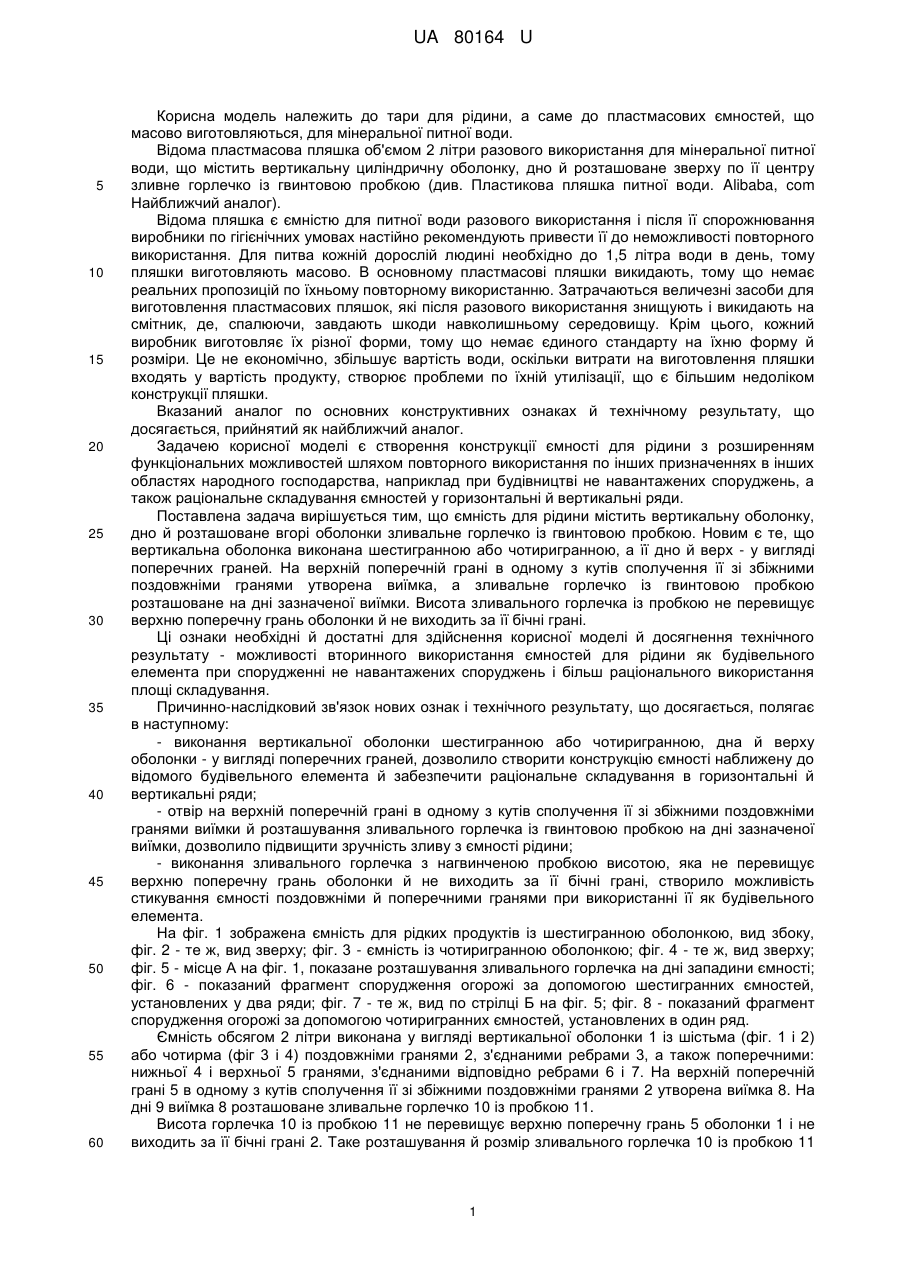

Реферат: UA 80164 U UA 80164 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до тари для рідини, а саме до пластмасових ємностей, що масово виготовляються, для мінеральної питної води. Відома пластмасова пляшка об'ємом 2 літри разового використання для мінеральної питної води, що містить вертикальну циліндричну оболонку, дно й розташоване зверху по її центру зливне горлечко із гвинтовою пробкою (див. Пластикова пляшка питної води. Alibaba, com Найближчий аналог). Відома пляшка є ємністю для питної води разового використання і після її спорожнювання виробники по гігієнічних умовах настійно рекомендують привести її до неможливості повторного використання. Для питва кожній дорослій людині необхідно до 1,5 літра води в день, тому пляшки виготовляють масово. В основному пластмасові пляшки викидають, тому що немає реальних пропозицій по їхньому повторному використанню. Затрачаються величезні засоби для виготовлення пластмасових пляшок, які після разового використання знищують і викидають на смітник, де, спалюючи, завдають шкоди навколишньому середовищу. Крім цього, кожний виробник виготовляє їх різної форми, тому що немає єдиного стандарту на їхню форму й розміри. Це не економічно, збільшує вартість води, оскільки витрати на виготовлення пляшки входять у вартість продукту, створює проблеми по їхній утилізації, що є більшим недоліком конструкції пляшки. Вказаний аналог по основних конструктивних ознаках й технічному результату, що досягається, прийнятий як найближчий аналог. Задачею корисної моделі є створення конструкції ємності для рідини з розширенням функціональних можливостей шляхом повторного використання по інших призначеннях в інших областях народного господарства, наприклад при будівництві не навантажених споруджень, а також раціональне складування ємностей у горизонтальні й вертикальні ряди. Поставлена задача вирішується тим, що ємність для рідини містить вертикальну оболонку, дно й розташоване вгорі оболонки зливальне горлечко із гвинтовою пробкою. Новим є те, що вертикальна оболонка виконана шестигранною або чотиригранною, а її дно й верх - у вигляді поперечних граней. На верхній поперечній грані в одному з кутів сполучення її зі збіжними поздовжніми гранями утворена виїмка, а зливальне горлечко із гвинтовою пробкою розташоване на дні зазначеної виїмки. Висота зливального горлечка із пробкою не перевищує верхню поперечну грань оболонки й не виходить за її бічні грані. Ці ознаки необхідні й достатні для здійснення корисної моделі й досягнення технічного результату - можливості вторинного використання ємностей для рідини як будівельного елемента при спорудженні не навантажених споруджень і більш раціонального використання площі складування. Причинно-наслідковий зв'язок нових ознак і технічного результату, що досягається, полягає в наступному: - виконання вертикальної оболонки шестигранною або чотиригранною, дна й верху оболонки - у вигляді поперечних граней, дозволило створити конструкцію ємності наближену до відомого будівельного елемента й забезпечити раціональне складування в горизонтальні й вертикальні ряди; - отвір на верхній поперечній грані в одному з кутів сполучення її зі збіжними поздовжніми гранями виїмки й розташування зливального горлечка із гвинтовою пробкою на дні зазначеної виїмки, дозволило підвищити зручність зливу з ємності рідини; - виконання зливального горлечка з нагвинченою пробкою висотою, яка не перевищує верхню поперечну грань оболонки й не виходить за її бічні грані, створило можливість стикування ємності поздовжніми й поперечними гранями при використанні її як будівельного елемента. На фіг. 1 зображена ємність для рідких продуктів із шестигранною оболонкою, вид збоку, фіг. 2 - те ж, вид зверху; фіг. 3 - ємність із чотиригранною оболонкою; фіг. 4 - те ж, вид зверху; фіг. 5 - місце А на фіг. 1, показане розташування зливального горлечка на дні западини ємності; фіг. 6 - показаний фрагмент спорудження огорожі за допомогою шестигранних ємностей, установлених у два ряди; фіг. 7 - те ж, вид по стрілці Б на фіг. 5; фіг. 8 - показаний фрагмент спорудження огорожі за допомогою чотиригранних ємностей, установлених в один ряд. Ємність обсягом 2 літри виконана у вигляді вертикальної оболонки 1 із шістьма (фіг. 1 і 2) або чотирма (фіг 3 і 4) поздовжніми гранями 2, з'єднаними ребрами 3, а також поперечними: нижньої 4 і верхньої 5 гранями, з'єднаними відповідно ребрами 6 і 7. На верхній поперечній грані 5 в одному з кутів сполучення її зі збіжними поздовжніми гранями 2 утворена виїмка 8. На дні 9 виїмка 8 розташоване зливальне горлечко 10 із пробкою 11. Висота горлечка 10 із пробкою 11 не перевищує верхню поперечну грань 5 оболонки 1 і не виходить за її бічні грані 2. Таке розташування й розмір зливального горлечка 10 із пробкою 11 1 UA 80164 U 5 10 15 20 забезпечує зручність зливу рідини із пляшки й не перешкоджає сполученню поперечних верхньої 5 і нижньої 4 граней при повторному використанні пляшок як будівельних елементів. Ємність використовують у такий спосіб. При використанні ємності як посудини для рідини для питва, пробку 11 відгвинчують і, нахиливши оболонку 1 убік ребра 3 через горлечко 10, виливають рідину. При цьому розташування горлечка 10 на дні 9 виїмки 8 в одному з кутів сполучення її зі збіжними поздовжніми гранями 2 дозволяє зручно зливати рідину. Після вживання води ємність не знищують, а зберігають без ушкоджень разом з нагвинченої на зливальне горлечко 8 пробкою 9 і збирають, наприклад, у спеціальних контейнерах (не показані), з яких у міру необхідності витягають і використовують як будівельні елементи для виготовлення не навантажених споруджень, наприклад огороджень 12 дитячих майданчиків. Для цього на відповідні бічні 2 або поперечні 4 і 5 грані ємностей наносять шар клею й з'єднують їх як звичайні будівельні елементи. Приклад виготовлення огородження дитячого майданчика. На підготовленій поверхні ґрунту по контуру дитячого майданчика виривають неглибокі траншеї, у які встановлюють нижніми гранями 4 оболонок 1 заздалегідь підготовлені модулі огороджень 12, зібрані з ємностей (порожніх заповнених водою, ґрунтом або піском), які закріплюють, наприклад, цементним розчином. Огородження 12 при використанні шестигранних або чотиригранних ємностей можуть бути споруджені з модулів, у яких оболонки 1 установлені вертикально або горизонтально одна на одну в один або два ряди зі зрушенням по вертикалі й горизонталі рядів і з'єднання їх суміжних граней 2, 4 і 5 шаром клею. Застосування корисної моделі розширює функціональні можливості використання пластикових ємностей без їхньої утилізації і забезпечує можливість будівництва різних не навантажених споруджень, а також раціональне використання складських приміщень, за рахунок установки суміжних ємностей без зазорів. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Ємність для рідини, що містить вертикальну оболонку, дно й розташовану вгорі оболонки зливальну горловину із гвинтовою пробкою, яка відрізняється тим, що вертикальна оболонка виконана шестигранною або чотиригранною, дно й верх оболонки - у вигляді поперечних граней, при цьому на верхній поперечній грані в одному з кутів сполучення її зі збіжними поздовжніми гранями утворена виїмка, а зливальне горлечко із пробкою розташоване на дні виїмки, при цьому висота зливального горлечка із пробкою не перевищує верхню грань оболонки й не виходить за її бічні грані. 35 2 UA 80164 U 3 UA 80164 U 4 UA 80164 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
