Циліндричний замок та плоский ключ

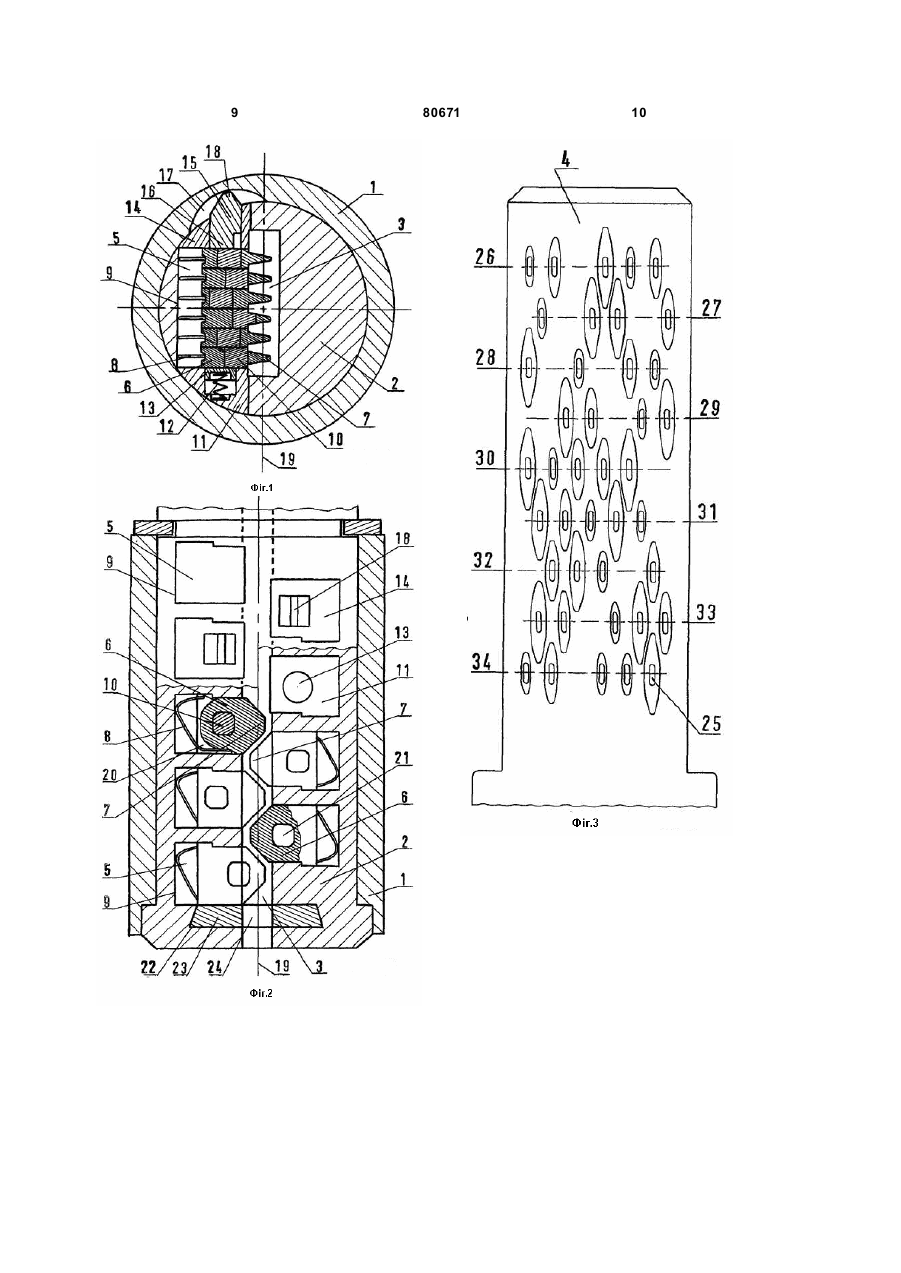

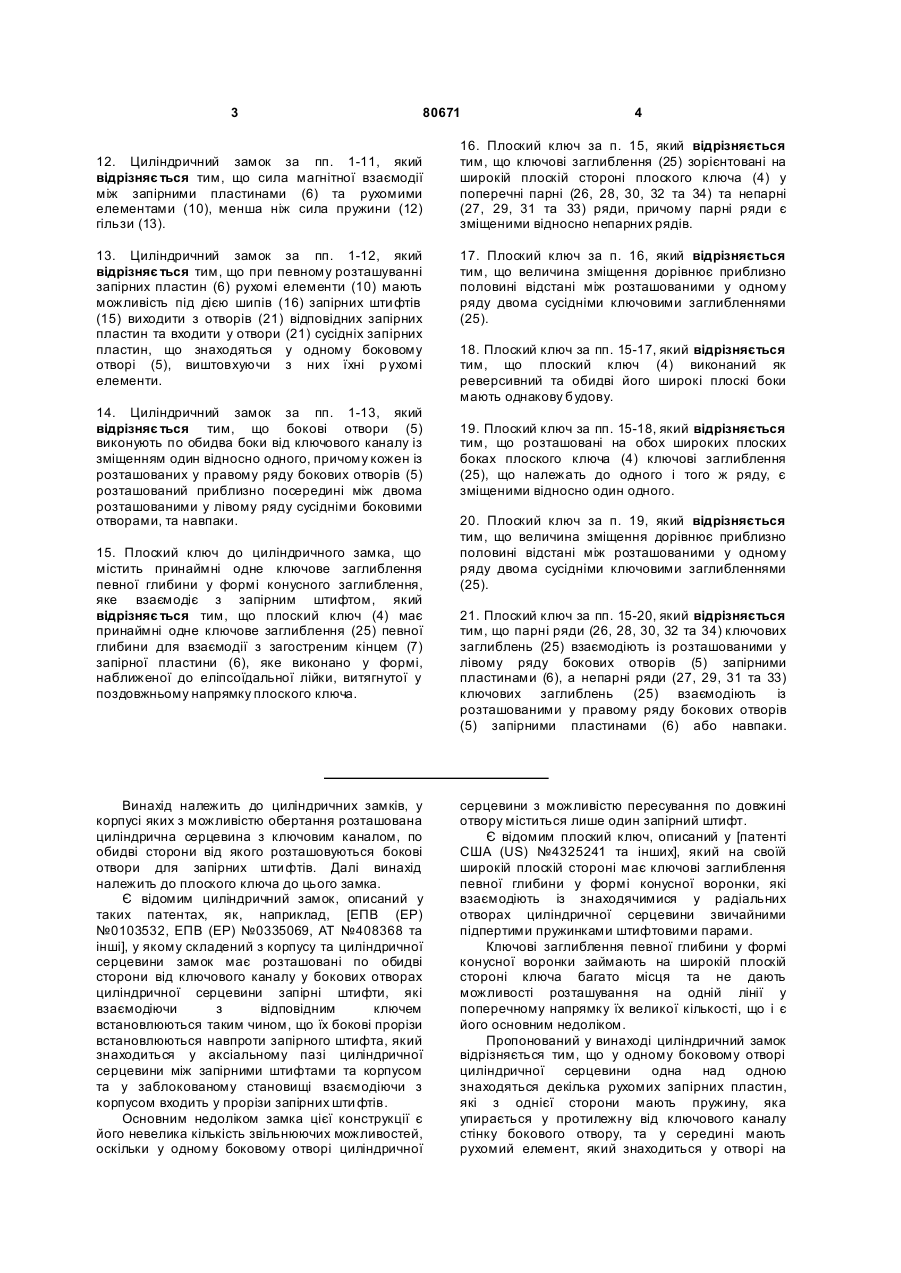

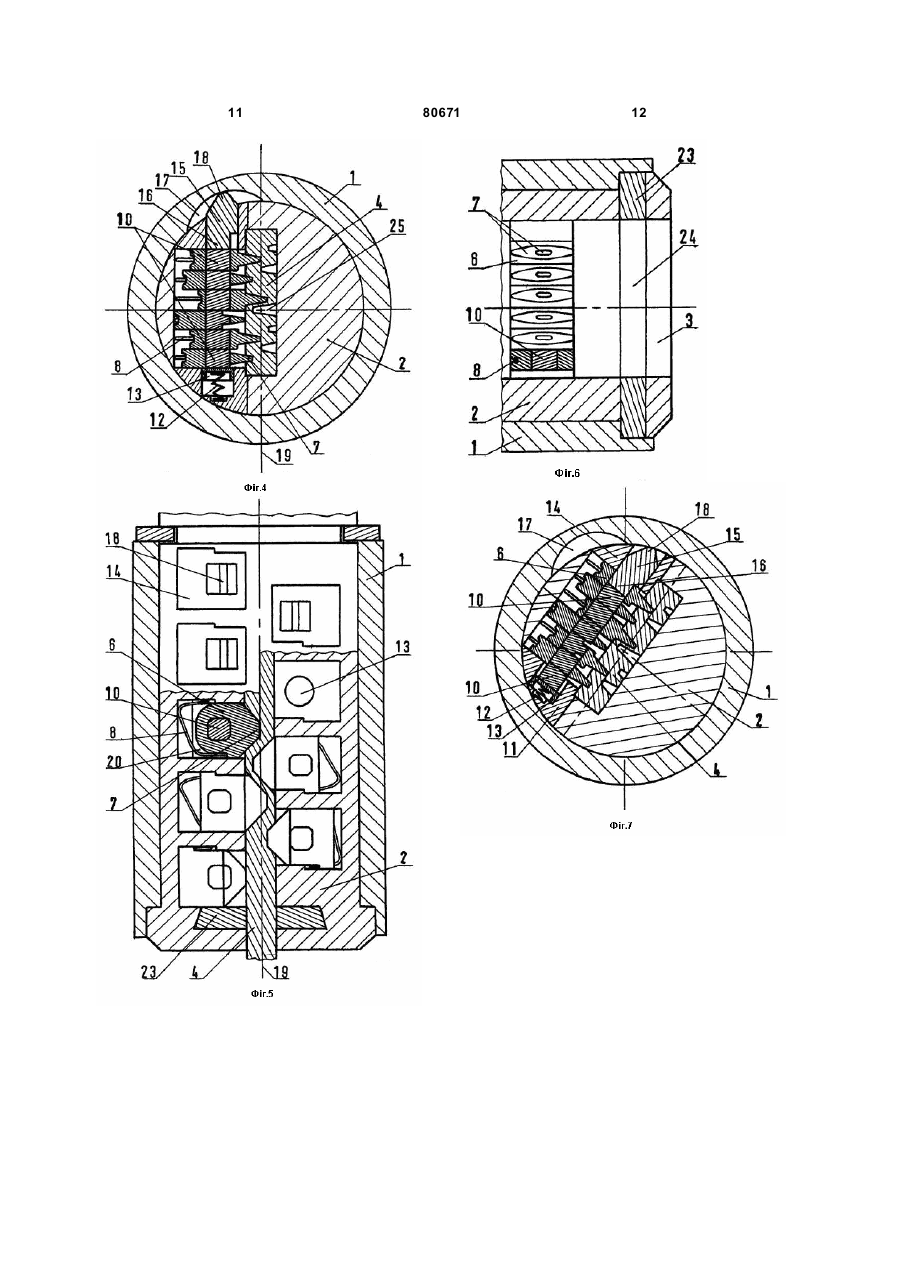

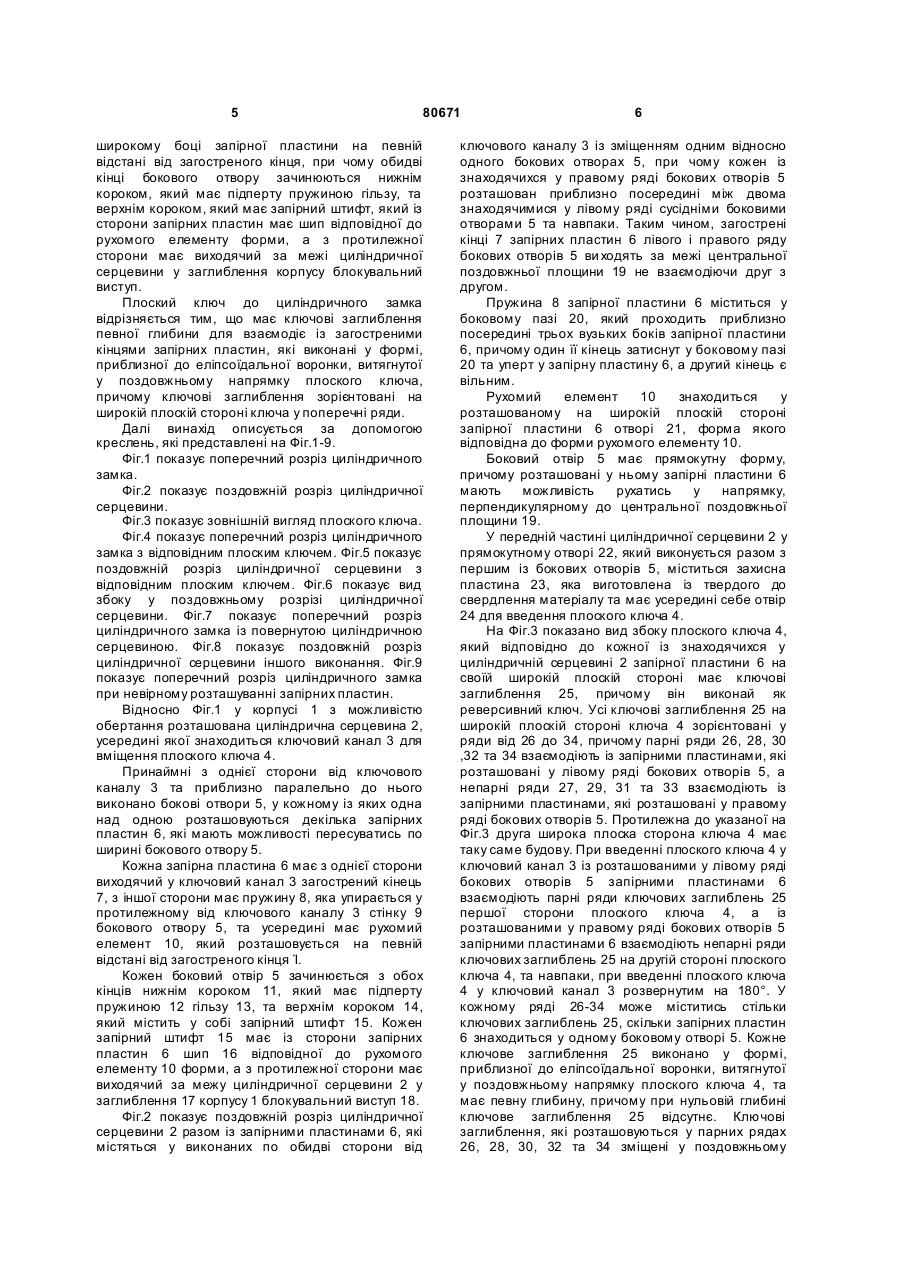

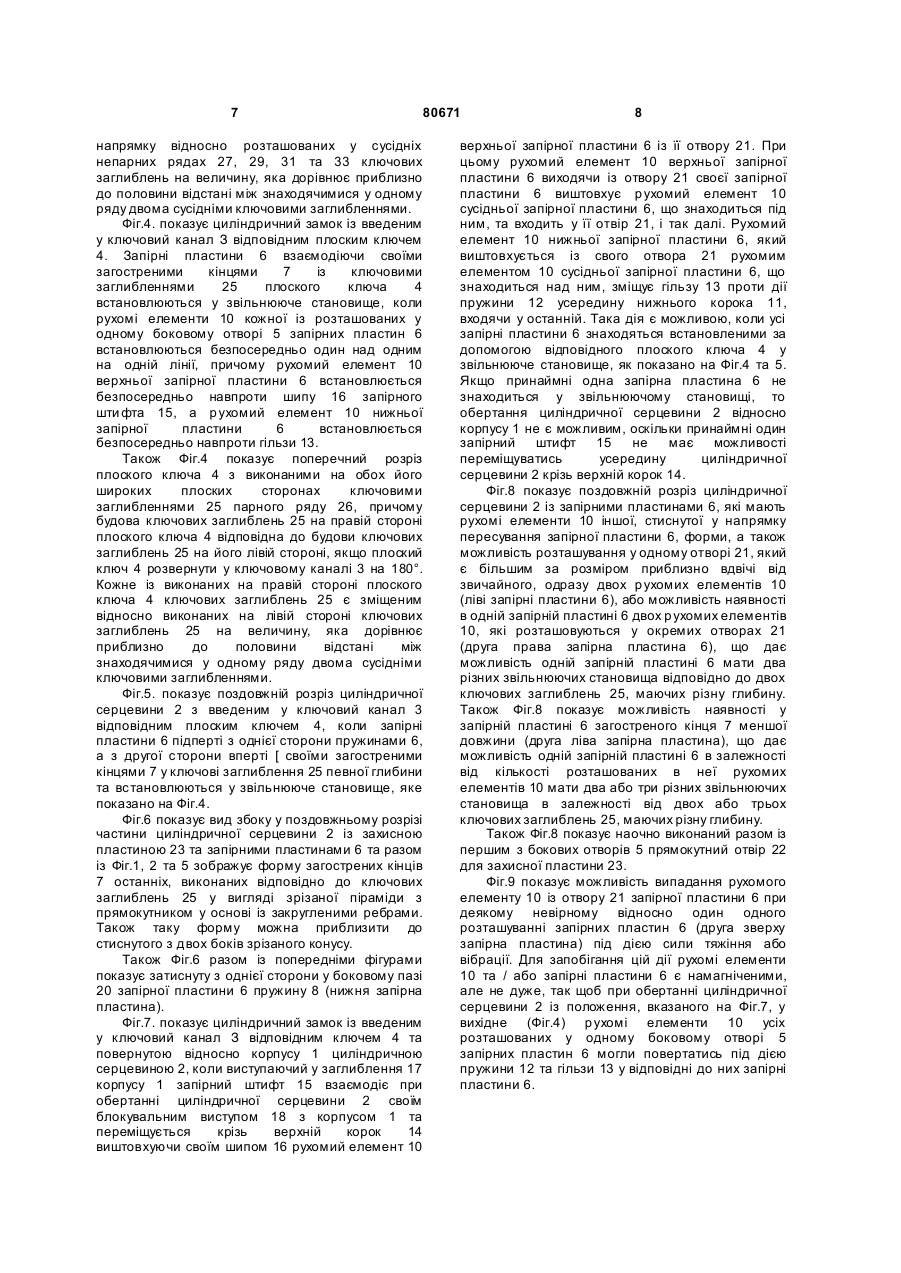

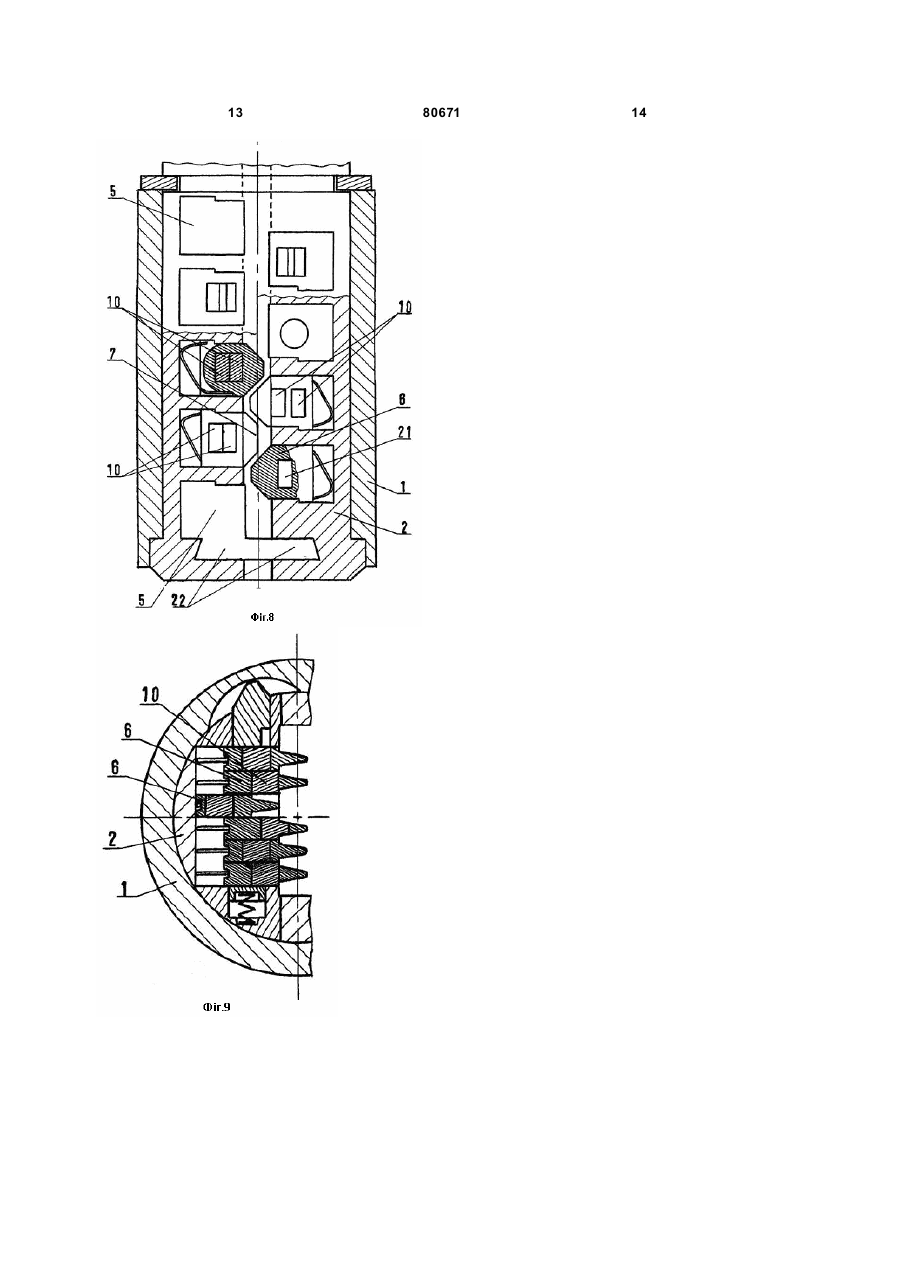

1. Циліндричний замок, що містить корпус та розташовану у ньому, з можливістю обертання, циліндричну серцевину, яка має ключовий канал для плоского ключа, по обидва боки каналу у бокових отворах з можливістю пересування по довжині отвору знаходяться запірні штифти, причому у одному отворі знаходиться лише один запірний штифт, який із боку ключового каналу має виступаючий щуп, а з протилежного боку має боковий проріз для запірного елемента, який відрізняє ться тим, що в одному боковому отворі (5) одна над одною знаходяться декілька рухомих запірних пластин (6), які з одного боку мають виступаючий у ключовий канал загострений кінець (7), з іншого боку мають пружину (8), яка упирається у протилежну від ключового каналу стінку (9) бокового отвору, та усередині мають рухомий елемент (10), який знаходиться у отворі (21) на широкому боці запірної пластини на певний відстані від загостреного кінця, обидві кінці бокового отвору закриваються нижньою кришкою (11), яка має підперту пружиною (12) гільзу (13), та верхньою кришкою (14), яка має запірний штифт (15), який із боку запірних пластин має шип (16) відповідної до рухомого елемента форми, а з протилежного боку має виступаючий за межі циліндричної серцевини у заглиблення (17) корпусу блокувальний виступ (18). 2 (19) 1 3 80671 12. Циліндричний замок за пп. 1-11, який відрізняє ться тим, що сила магнітної взаємодії між запірними пластинами (6) та рухомими елементами (10), менша ніж сила пружини (12) гільзи (13). 13. Циліндричний замок за пп. 1-12, який відрізняє ться тим, що при певному розташуванні запірних пластин (6) рухомі елементи (10) мають можливість під дією шипів (16) запірних шти фтів (15) виходити з отворів (21) відповідних запірних пластин та входити у отвори (21) сусідніх запірних пластин, що знаходяться у одному боковому отворі (5), виштовхуючи з них їхні р ухомі елементи. 14. Циліндричний замок за пп. 1-13, який відрізняє ться тим, що бокові отвори (5) виконують по обидва боки від ключового каналу із зміщенням один відносно одного, причому кожен із розташованих у правому ряду бокових отворів (5) розташований приблизно посередині між двома розташованими у лівому ряду сусідніми боковими отворами, та навпаки. 15. Плоский ключ до циліндричного замка, що містить принаймні одне ключове заглиблення певної глибини у формі конусного заглиблення, яке взаємодіє з запірним штифтом, який відрізняє ться тим, що плоский ключ (4) має принаймні одне ключове заглиблення (25) певної глибини для взаємодії з загостреним кінцем (7) запірної пластини (6), яке виконано у формі, наближеної до еліпсоїдальної лійки, витягнутої у поздовжньому напрямку плоского ключа. Винахід належить до циліндричних замків, у корпусі яких з можливістю обертання розташована циліндрична серцевина з ключовим каналом, по обидві сторони від якого розташовуються бокові отвори для запірних шти фтів. Далі винахід належить до плоского ключа до цього замка. Є відомим циліндричний замок, описаний у таких патентах, як, наприклад, [ЕПВ (ЕР) №0103532, ЕПВ (ЕР) №0335069, AT №408368 та інші], у якому складений з корпусу та циліндричної серцевини замок має розташовані по обидві сторони від ключового каналу у бокових отворах циліндричної серцевини запірні штифти, які взаємодіючи з відповідним ключем встановлюються таким чином, що їх бокові прорізи встановлюються навпроти запірного штифта, який знаходиться у аксіальному пазі циліндричної серцевини між запірними штифтами та корпусом та у заблокованому становищі взаємодіючи з корпусом входить у прорізи запірних шти фтів. Основним недоліком замка цієї конструкції є його невелика кількість звільнюючих можливостей, оскільки у одному боковому отворі циліндричної 4 16. Плоский ключ за п. 15, який відрізняється тим, що ключові заглиблення (25) зорієнтовані на широкій плоскій стороні плоского ключа (4) у поперечні парні (26, 28, 30, 32 та 34) та непарні (27, 29, 31 та 33) ряди, причому парні ряди є зміщеними відносно непарних рядів. 17. Плоский ключ за п. 16, який відрізняється тим, що величина зміщення дорівнює приблизно половині відстані між розташованими у одному ряду двома сусідніми ключовими заглибленнями (25). 18. Плоский ключ за пп. 15-17, який відрізняється тим, що плоский ключ (4) виконаний як реверсивний та обидві його широкі плоскі боки мають однакову будову. 19. Плоский ключ за пп. 15-18, який відрізняється тим, що розташовані на обох широких плоских боках плоского ключа (4) ключові заглиблення (25), що належать до одного і того ж ряду, є зміщеними відносно один одного. 20. Плоский ключ за п. 19, який відрізняється тим, що величина зміщення дорівнює приблизно половині відстані між розташованими у одному ряду двома сусідніми ключовими заглибленнями (25). 21. Плоский ключ за пп. 15-20, який відрізняється тим, що парні ряди (26, 28, 30, 32 та 34) ключових заглиблень (25) взаємодіють із розташованими у лівому ряду бокових отворів (5) запірними пластинами (6), а непарні ряди (27, 29, 31 та 33) ключових заглиблень (25) взаємодіють із розташованими у правому ряду бокових отворів (5) запірними пластинами (6) або навпаки. серцевини з можливістю пересування по довжині отвору міститься лише один запірний штифт. Є відомим плоский ключ, описаний у [патенті США (US) №4325241 та інших], який на своїй широкій плоскій стороні має ключові заглиблення певної глибини у формі конусної воронки, які взаємодіють із знаходячимися у радіальних отворах циліндричної серцевини звичайними підпертими пружинками штифтовими парами. Ключові заглиблення певної глибини у формі конусної воронки займають на широкій плоскій стороні ключа багато місця та не дають можливості розташування на одній лінії у поперечному напрямку їх великої кількості, що і є його основним недоліком. Пропонований у винаході циліндричний замок відрізняється тим, що у одному боковому отворі циліндричної серцевини одна над одною знаходяться декілька рухомих запірних пластин, які з однієї сторони мають пружину, яка упирається у протилежну від ключового каналу стінку бокового отвору, та у середині мають рухомий елемент, який знаходиться у отворі на 5 80671 широкому боці запірної пластини на певній відстані від загостреного кінця, при чому обидві кінці бокового отвору зачинюються нижнім короком, який має підперту пружиною гільзу, та верхнім короком, який має запірний штифт, який із сторони запірних пластин має шип відповідної до рухомого елементу форми, а з протилежної сторони має виходячий за межі циліндричної серцевини у заглиблення корпусу блокувальний виступ. Плоский ключ до циліндричного замка відрізняється тим, що має ключові заглиблення певної глибини для взаємодіє із загостреними кінцями запірних пластин, які виконані у формі, приблизної до еліпсоїдальної воронки, витягнутої у поздовжньому напрямку плоского ключа, причому ключові заглиблення зорієнтовані на широкій плоскій стороні ключа у поперечні ряди. Далі винахід описується за допомогою креслень, які представлені на Фіг.1-9. Фіг.1 показує поперечний розріз циліндричного замка. Фіг.2 показує поздовжній розріз циліндричної серцевини. Фіг.3 показує зовнішній вигляд плоского ключа. Фіг.4 показує поперечний розріз циліндричного замка з відповідним плоским ключем. Фіг.5 показує поздовжній розріз циліндричної серцевини з відповідним плоским ключем. Фіг.6 показує вид збоку у поздовжньому розрізі циліндричної серцевини. Фіг.7 показує поперечний розріз циліндричного замка із повернутою циліндричною серцевиною. Фіг.8 показує поздовжній розріз циліндричної серцевини іншого виконання. Фіг.9 показує поперечний розріз циліндричного замка при невірному розташуванні запірних пластин. Відносно Фіг.1 у корпусі 1 з можливістю обертання розташована циліндрична серцевина 2, усередині якої знаходиться ключовий канал 3 для вміщення плоского ключа 4. Принаймні з однієї сторони від ключового каналу 3 та приблизно паралельно до нього виконано бокові отвори 5, у кожному із яких одна над одною розташовуються декілька запірних пластин 6, які мають можливості пересуватись по ширині бокового отвору 5. Кожна запірна пластина 6 має з однієї сторони виходячий у ключовий канал 3 загострений кінець 7, з іншої сторони має пружину 8, яка упирається у протилежному від ключового каналу 3 стінку 9 бокового отвору 5, та усередині має рухомий елемент 10, який розташовується на певній відстані від загостреного кінця Ί. Кожен боковий отвір 5 зачинюється з обох кінців нижнім короком 11, який має підперту пружиною 12 гільзу 13, та верхнім короком 14, який містить у собі запірний штифт 15. Кожен запірний штифт 15 має із сторони запірних пластин 6 шип 16 відповідної до рухомого елементу 10 форми, а з протилежної сторони має виходячий за межу циліндричної серцевини 2 у заглиблення 17 корпусу 1 блокувальний виступ 18. Фіг.2 показує поздовжній розріз циліндричної серцевини 2 разом із запірними пластинами 6, які містяться у виконаних по обидві сторони від 6 ключового каналу 3 із зміщенням одним відносно одного бокових отворах 5, при чому кожен із знаходячихся у правому ряді бокових отворів 5 розташован приблизно посередині між двома знаходячимися у лівому ряді сусідніми боковими отворами 5 та навпаки. Таким чином, загострені кінці 7 запірних пластин 6 лівого і правого ряду бокових отворів 5 ви ходять за межі центральної поздовжньої площини 19 не взаємодіючи друг з другом. Пружина 8 запірної пластини 6 міститься у боковому пазі 20, який проходить приблизно посередині трьох вузьких боків запірної пластини 6, причому один її кінець затиснут у боковому пазі 20 та уперт у запірну пластину 6, а другий кінець є вільним. Рухомий елемент 10 знаходиться у розташованому на широкій плоскій стороні запірної пластини 6 отворі 21, форма якого відповідна до форми рухомого елементу 10. Боковий отвір 5 має прямокутну форму, причому розташовані у ньому запірні пластини 6 мають можливість рухатись у напрямку, перпендикулярному до центральної поздовжньої площини 19. У передній частині циліндричної серцевини 2 у прямокутному отворі 22, який виконується разом з першим із бокових отворів 5, міститься захисна пластина 23, яка виготовлена із твердого до свердлення матеріалу та має усередині себе отвір 24 для введення плоского ключа 4. На Фіг.3 показано вид збоку плоского ключа 4, який відповідно до кожної із знаходячихся у циліндричній серцевині 2 запірної пластини 6 на своїй широкій плоскій стороні має ключові заглиблення 25, причому він виконай як реверсивний ключ. Усі ключові заглиблення 25 на широкій плоскій стороні ключа 4 зорієнтовані у ряди від 26 до 34, причому парні ряди 26, 28, 30 ,32 та 34 взаємодіють із запірними пластинами, які розташовані у лівому ряді бокових отворів 5, а непарні ряди 27, 29, 31 та 33 взаємодіють із запірними пластинами, які розташовані у правому ряді бокових отворів 5. Протилежна до указаної на Фіг.3 друга широка плоска сторона ключа 4 має таку саме будову. При введенні плоского ключа 4 у ключовий канал 3 із розташованими у лівому ряді бокових отворів 5 запірними пластинами 6 взаємодіють парні ряди ключових заглиблень 25 першої сторони плоского ключа 4, а із розташованими у правому ряді бокових отворів 5 запірними пластинами 6 взаємодіють непарні ряди ключових заглиблень 25 на другій стороні плоского ключа 4, та навпаки, при введенні плоского ключа 4 у ключовий канал 3 розвернутим на 180°. У кожному ряді 26-34 може міститись стільки ключових заглиблень 25, скільки запірних пластин 6 знаходиться у одному боковому отворі 5. Кожне ключове заглиблення 25 виконано у формі, приблизної до еліпсоїдальної воронки, витягнутої у поздовжньому напрямку плоского ключа 4, та має певну глибину, причому при нульовій глибині ключове заглиблення 25 відсутнє. Ключові заглиблення, які розташовуються у парних рядах 26, 28, 30, 32 та 34 зміщені у поздовжньому 7 80671 напрямку відносно розташованих у сусідніх непарних рядах 27, 29, 31 та 33 ключових заглиблень на величину, яка дорівнює приблизно до половини відстані між знаходячимися у одному ряду двома сусідніми ключовими заглибленнями. Фіг.4. показує циліндричний замок із введеним у ключовий канал З відповідним плоским ключем 4. Запірні пластини 6 взаємодіючи своїми загостреними кінцями 7 із ключовими заглибленнями 25 плоского ключа 4 встановлюються у звільнююче становище, коли рухомі елементи 10 кожної із розташованих у одному боковому отворі 5 запірних пластин 6 встановлюються безпосередньо один над одним на одній лінії, причому рухомий елемент 10 верхньої запірної пластини 6 встановлюється безпосередньо навпроти шипу 16 запірного шти фта 15, а р ухомий елемент 10 нижньої запірної пластини 6 встановлюється безпосередньо навпроти гільзи 13. Також Фіг.4 показує поперечний розріз плоского ключа 4 з виконаними на обох його широких плоских сторонах ключовими заглибленнями 25 парного ряду 26, причому будова ключових заглиблень 25 на правій стороні плоского ключа 4 відповідна до будови ключових заглиблень 25 на його лівій стороні, якщо плоский ключ 4 розвернути у ключовому каналі 3 на 180°. Кожне із виконаних на правій стороні плоского ключа 4 ключових заглиблень 25 є зміщеним відносно виконаних на лівій стороні ключових заглиблень 25 на величину, яка дорівнює приблизно до половини відстані між знаходячимися у одному ряду двома сусідніми ключовими заглибленнями. Фіг.5. показує поздовжній розріз циліндричної серцевини 2 з введеним у ключовий канал 3 відповідним плоским ключем 4, коли запірні пластини 6 підперті з однієї сторони пружинами 6, а з другої сторони вперті [ своїми загостреними кінцями 7 у ключові заглиблення 25 певної глибини та встановлюються у звільнююче становище, яке показано на Фіг.4. Фіг.6 показує вид збоку у поздовжньому розрізі частини циліндричної серцевини 2 із захисною пластиною 23 та запірними пластинами 6 та разом із Фіг.1, 2 та 5 зображує форму загострених кінців 7 останніх, виконаних відповідно до ключових заглиблень 25 у вигляді зрізаної піраміди з прямокутником у основі із закругленими ребрами. Також таку форму можна приблизити до стиснутого з двох боків зрізаного конусу. Також Фіг.6 разом із попередніми фігурами показує затиснуту з однієї сторони у боковому пазі 20 запірної пластини 6 пружину 8 (нижня запірна пластина). Фіг.7. показує циліндричний замок із введеним у ключовий канал З відповідним ключем 4 та повернутою відносно корпусу 1 циліндричною серцевиною 2, коли виступаючий у заглиблення 17 корпусу 1 запірний штифт 15 взаємодіє при обертанні циліндричної серцевини 2 своїм блокувальним виступом 18 з корпусом 1 та переміщується крізь верхній корок 14 виштовхуючи своїм шипом 16 рухомий елемент 10 8 верхньої запірної пластини 6 із її отвору 21. При цьому рухомий елемент 10 верхньої запірної пластини 6 виходячи із отвору 21 своєї запірної пластини 6 виштовхує р ухомий елемент 10 сусідньої запірної пластини 6, що знаходиться під ним, та входить у її отвір 21, і так далі. Рухомий елемент 10 нижньої запірної пластини 6, який виштовхується із свого отвора 21 рухомим елементом 10 сусідньої запірної пластини 6, що знаходиться над ним, зміщує гільзу 13 проти дії пружини 12 усередину нижнього корока 11, входячи у останній. Така дія є можливою, коли усі запірні пластини 6 знаходяться встановленими за допомогою відповідного плоского ключа 4 у звільнююче становище, як показано на Фіг.4 та 5. Якщо принаймні одна запірна пластина 6 не знаходиться у звільнюючому становищі, то обертання циліндричної серцевини 2 відносно корпусу 1 не є можливим, оскільки принаймні один запірний штифт 15 не має можливості переміщуватись усередину циліндричної серцевини 2 крізь верхній корок 14. Фіг.8 показує поздовжній розріз циліндричної серцевини 2 із запірними пластинами 6, які мають рухомі елементи 10 іншої, стиснутої у напрямку пересування запірної пластини 6, форми, а також можливість розташування у одному отворі 21, який є більшим за розміром приблизно вдвічі від звичайного, одразу двох р ухомих елементів 10 (ліві запірні пластини 6), або можливість наявності в одній запірній пластині 6 двох р ухомих елементів 10, які розташовуються у окремих отворах 21 (друга права запірна пластина 6), що дає можливість одній запірній пластині 6 мати два різних звільнюючих становища відповідно до двох ключових заглиблень 25, маючих різну глибину. Також Фіг.8 показує можливість наявності у запірній пластині 6 загостреного кінця 7 меншої довжини (друга ліва запірна пластина), що дає можливість одній запірній пластині 6 в залежності від кількості розташованих в неї рухомих елементів 10 мати два або три різних звільнюючих становища в залежності від двох або трьох ключових заглиблень 25, маючих різну глибину. Також Фіг.8 показує наочно виконаний разом із першим з бокових отворів 5 прямокутний отвір 22 для захисної пластини 23. Фіг.9 показує можливість випадання рухомого елементу 10 із отвору 21 запірної пластини 6 при деякому невірному відносно один одного розташуванні запірних пластин 6 (друга зверху запірна пластина) під дією сили тяжіння або вібрації. Для запобігання цій дії рухомі елементи 10 та / або запірні пластини 6 є намагніченими, але не дуже, так щоб при обертанні циліндричної серцевини 2 із положення, вказаного на Фіг.7, у вихідне (Фіг.4) р ухомі елементи 10 усіх розташованих у одному боковому отворі 5 запірних пластин 6 могли повертатись під дією пружини 12 та гільзи 13 у відповідні до них запірні пластини 6. 9 80671 10 11 80671 12 13 80671 14
