Генератор імпульсів тиску релейної диференціальної дії

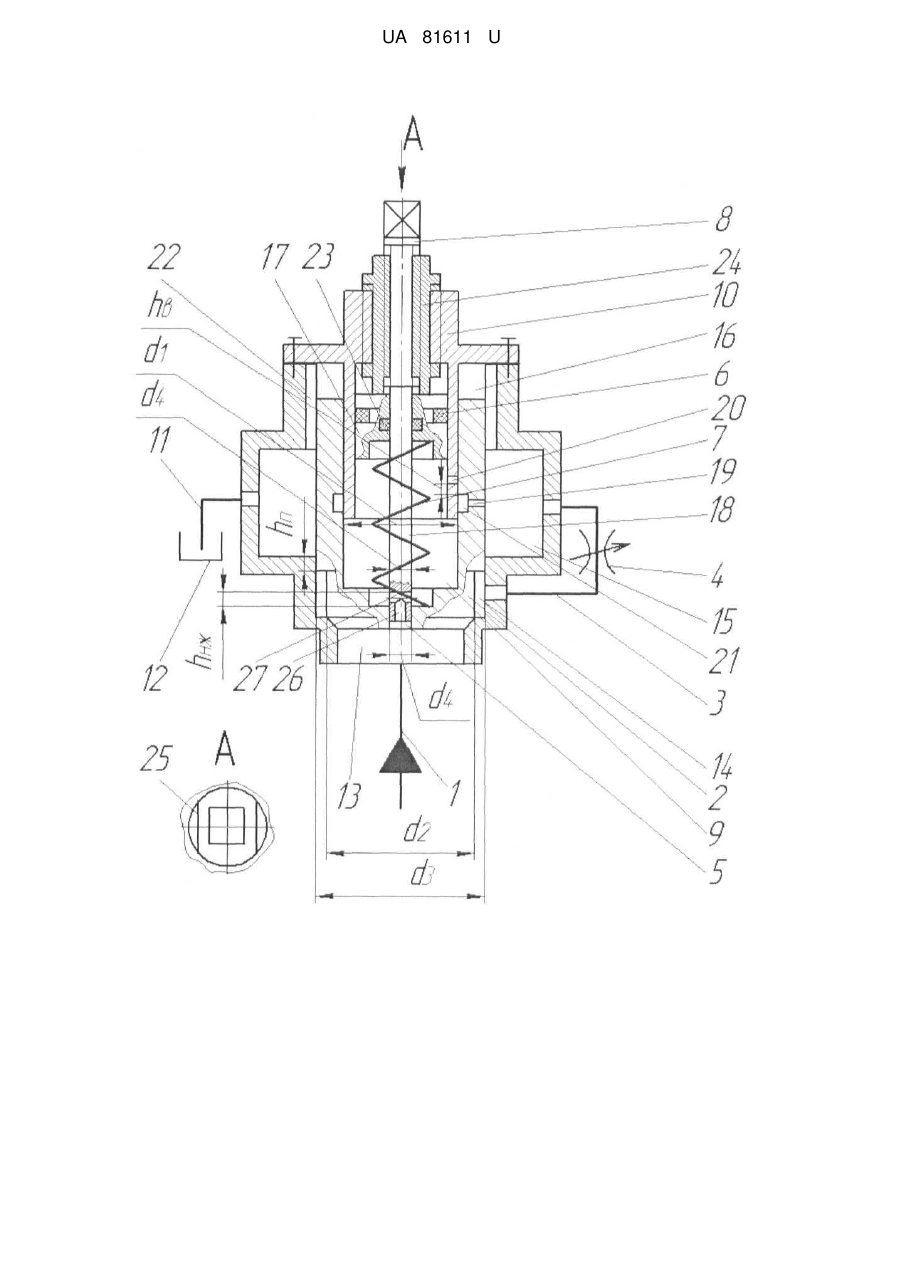

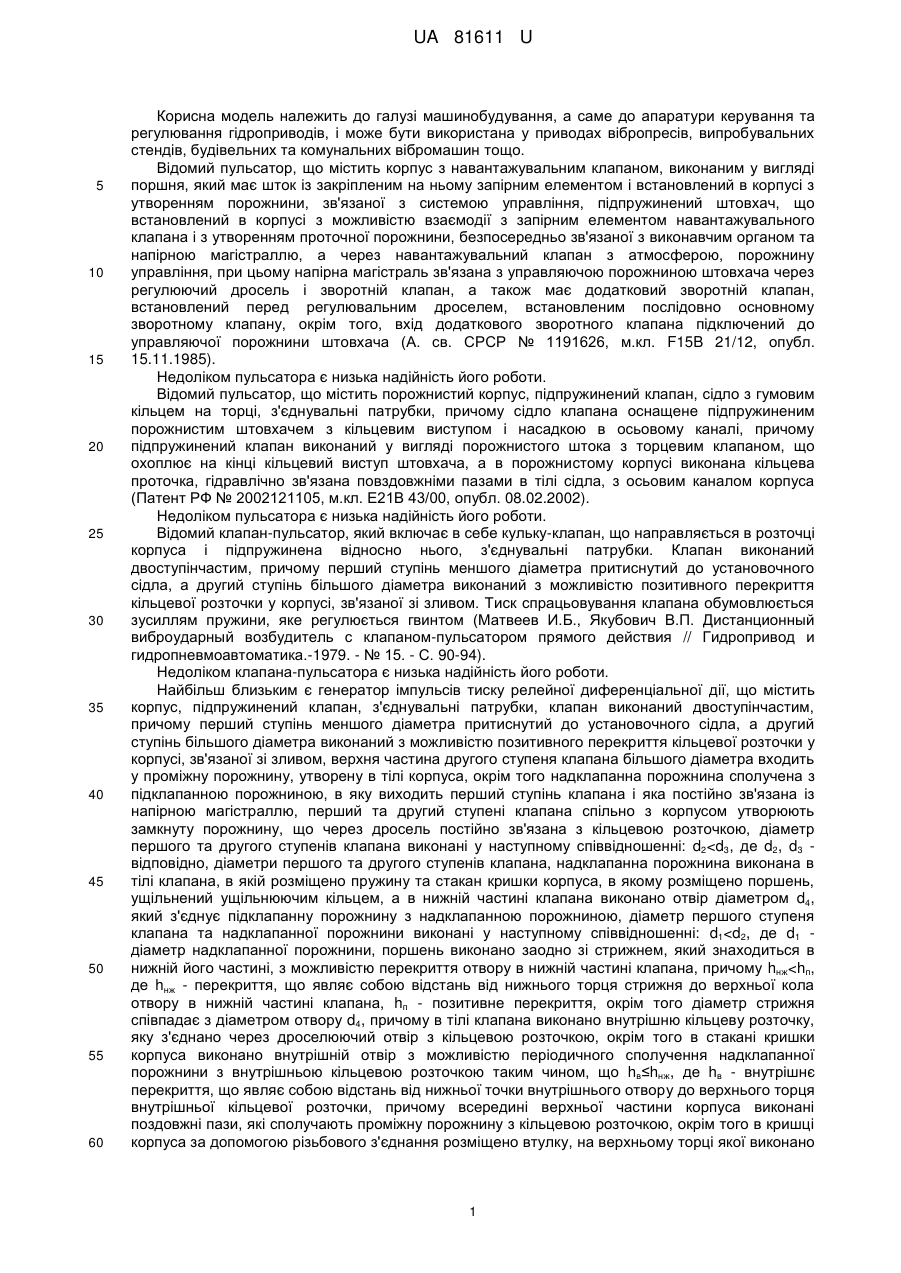

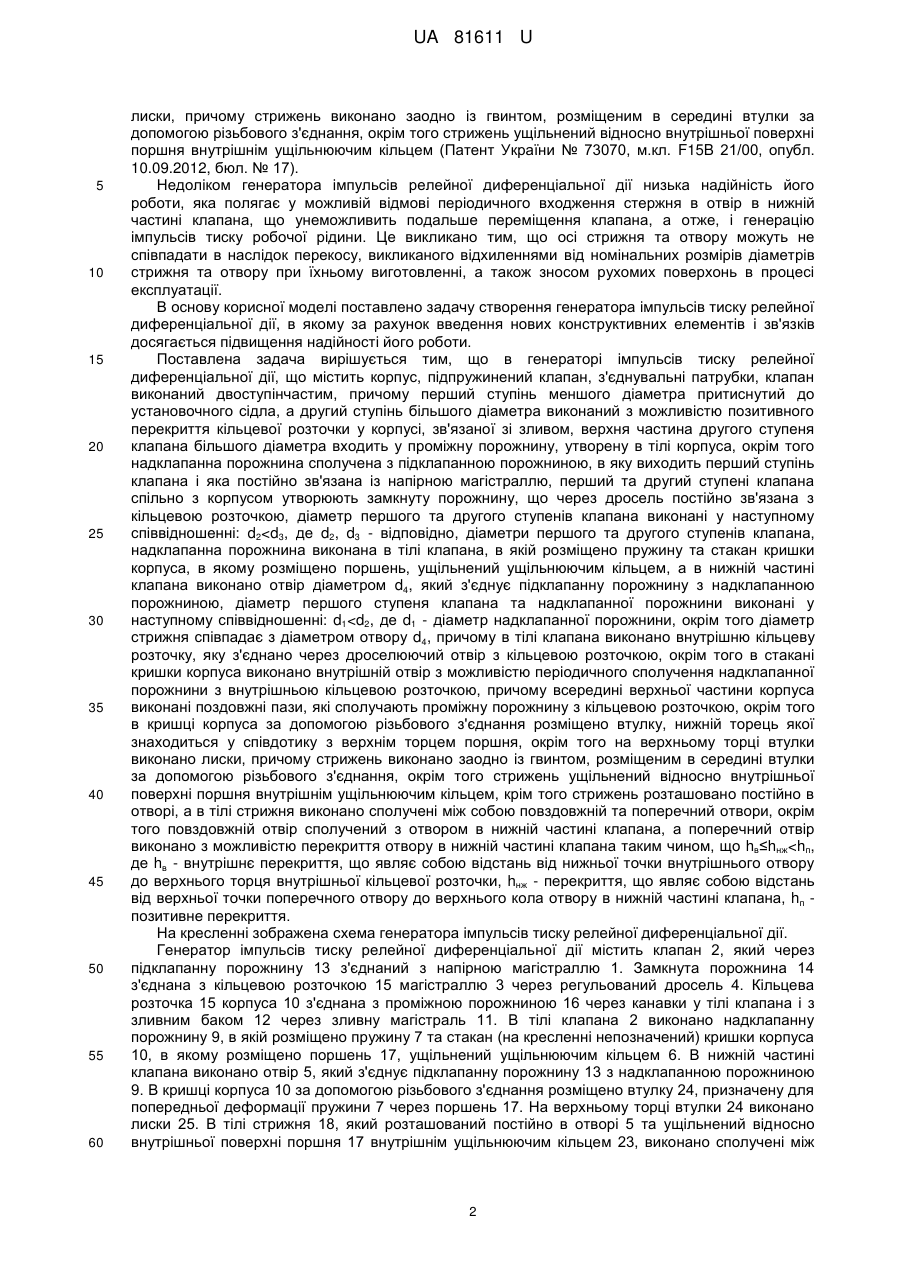

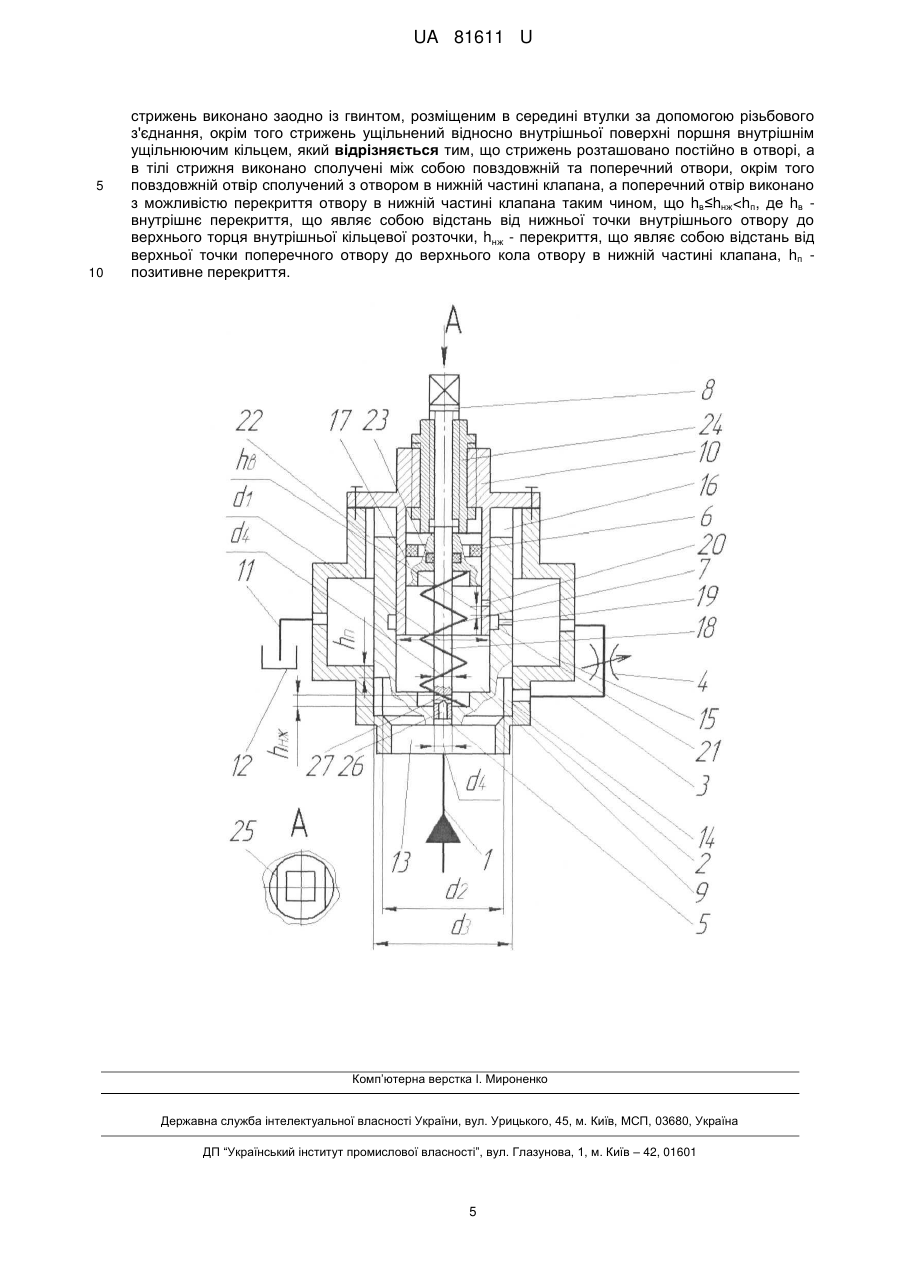

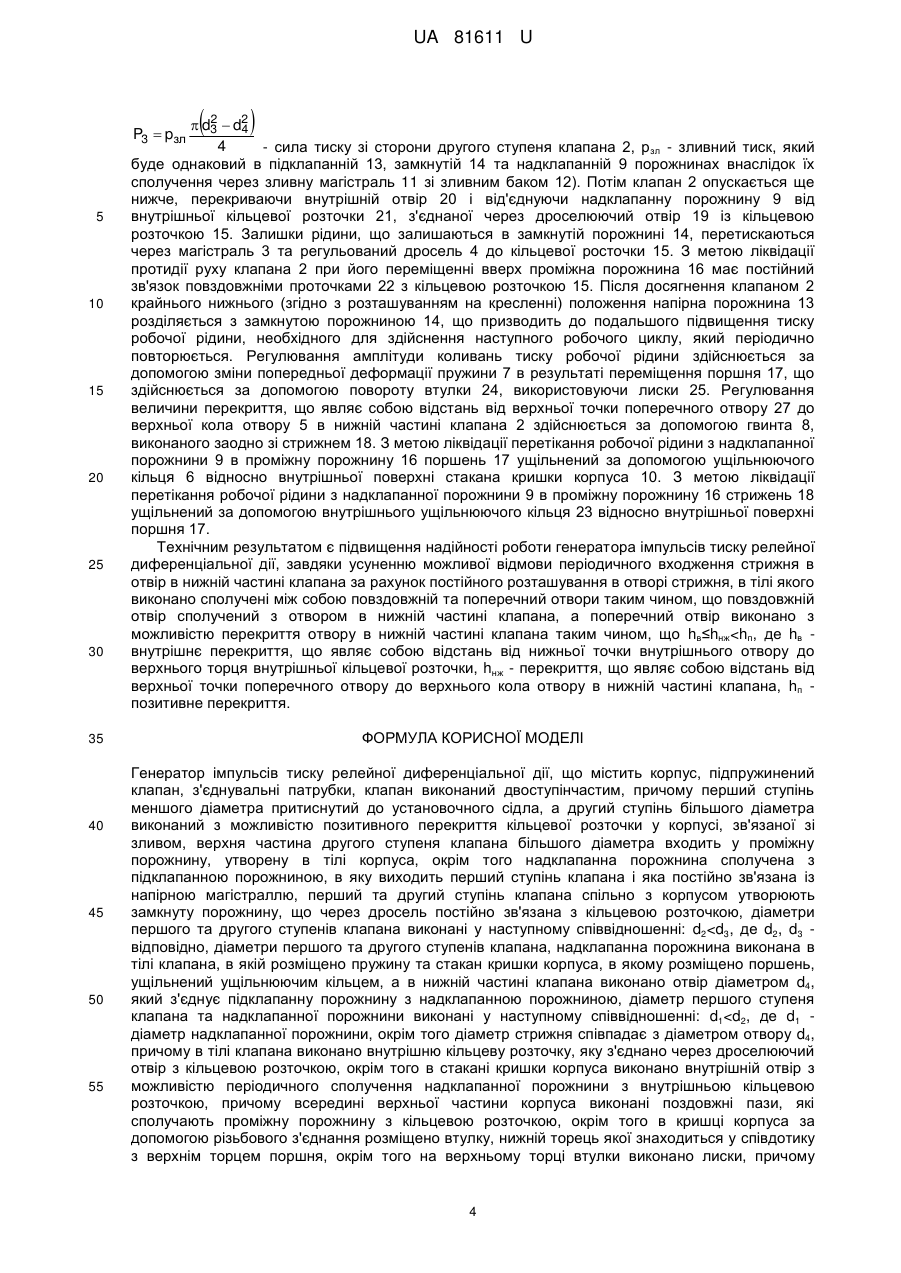

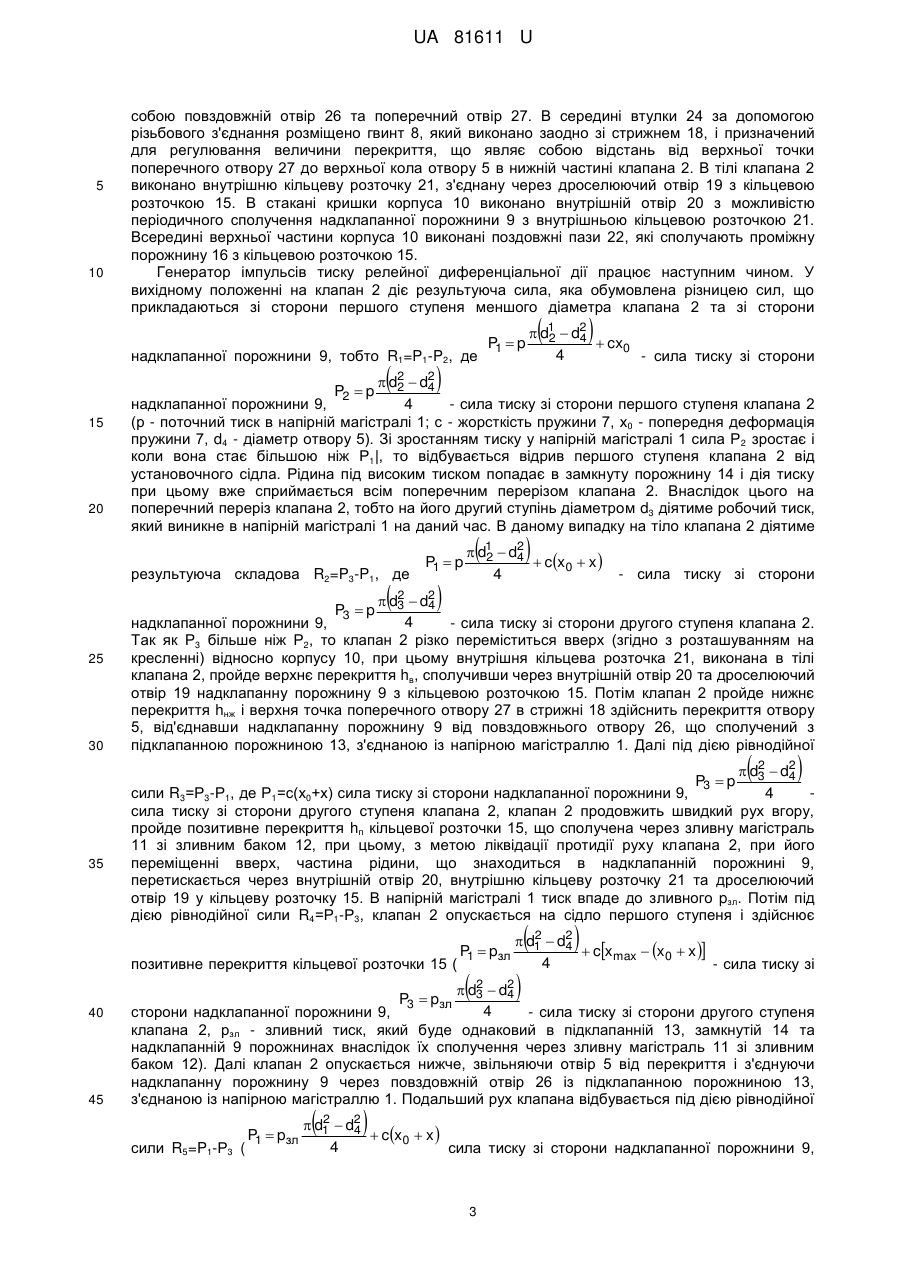

Реферат: UA 81611 U UA 81611 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування, а саме до апаратури керування та регулювання гідроприводів, і може бути використана у приводах вібропресів, випробувальних стендів, будівельних та комунальних вібромашин тощо. Відомий пульсатор, що містить корпус з навантажувальним клапаном, виконаним у вигляді поршня, який має шток із закріпленим на ньому запірним елементом і встановлений в корпусі з утворенням порожнини, зв'язаної з системою управління, підпружинений штовхач, що встановлений в корпусі з можливістю взаємодії з запірним елементом навантажувального клапана і з утворенням проточної порожнини, безпосередньо зв'язаної з виконавчим органом та напірною магістраллю, а через навантажувальний клапан з атмосферою, порожнину управління, при цьому напірна магістраль зв'язана з управляючою порожниною штовхача через регулюючий дросель і зворотній клапан, а також має додатковий зворотній клапан, встановлений перед регулювальним дроселем, встановленим послідовно основному зворотному клапану, окрім того, вхід додаткового зворотного клапана підключений до управляючої порожнини штовхача (А. св. СРСР № 1191626, м.кл. F15B 21/12, опубл. 15.11.1985). Недоліком пульсатора є низька надійність його роботи. Відомий пульсатор, що містить порожнистий корпус, підпружинений клапан, сідло з гумовим кільцем на торці, з'єднувальні патрубки, причому сідло клапана оснащене підпружиненим порожнистим штовхачем з кільцевим виступом і насадкою в осьовому каналі, причому підпружинений клапан виконаний у вигляді порожнистого штока з торцевим клапаном, що охоплює на кінці кільцевий виступ штовхача, а в порожнистому корпусі виконана кільцева проточка, гідравлічно зв'язана повздовжніми пазами в тілі сідла, з осьовим каналом корпуса (Патент РФ № 2002121105, м.кл. Е21В 43/00, опубл. 08.02.2002). Недоліком пульсатора є низька надійність його роботи. Відомий клапан-пульсатор, який включає в себе кульку-клапан, що направляється в розточці корпуса і підпружинена відносно нього, з'єднувальні патрубки. Клапан виконаний двоступінчастим, причому перший ступінь меншого діаметра притиснутий до установочного сідла, а другий ступінь більшого діаметра виконаний з можливістю позитивного перекриття кільцевої розточки у корпусі, зв'язаної зі зливом. Тиск спрацьовування клапана обумовлюється зусиллям пружини, яке регулюється гвинтом (Матвеев И.Б., Якубович В.П. Дистанционный виброударный возбудитель с клапаном-пульсатором прямого действия // Гидропривод и гидропневмоавтоматика.-1979. - № 15. - С. 90-94). Недоліком клапана-пульсатора є низька надійність його роботи. Найбільш близьким є генератор імпульсів тиску релейної диференціальної дії, що містить корпус, підпружинений клапан, з'єднувальні патрубки, клапан виконаний двоступінчастим, причому перший ступінь меншого діаметра притиснутий до установочного сідла, а другий ступінь більшого діаметра виконаний з можливістю позитивного перекриття кільцевої розточки у корпусі, зв'язаної зі зливом, верхня частина другого ступеня клапана більшого діаметра входить у проміжну порожнину, утворену в тілі корпуса, окрім того надклапанна порожнина сполучена з підклапанною порожниною, в яку виходить перший ступінь клапана і яка постійно зв'язана із напірною магістраллю, перший та другий ступені клапана спільно з корпусом утворюють замкнуту порожнину, що через дросель постійно зв'язана з кільцевою розточкою, діаметр першого та другого ступенів клапана виконані у наступному співвідношенні: d2
