Дерматом для зрізування середнього повношарового, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 2

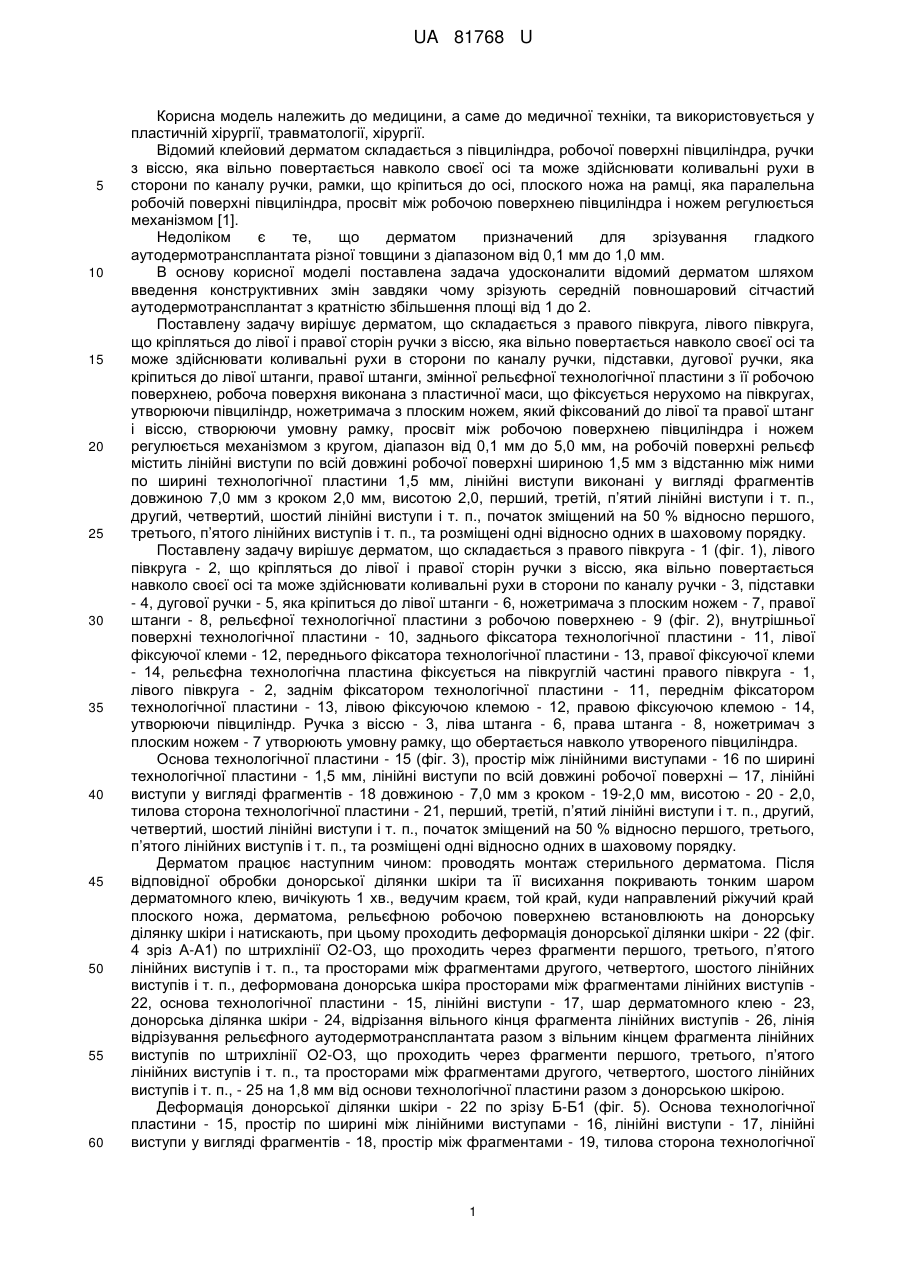

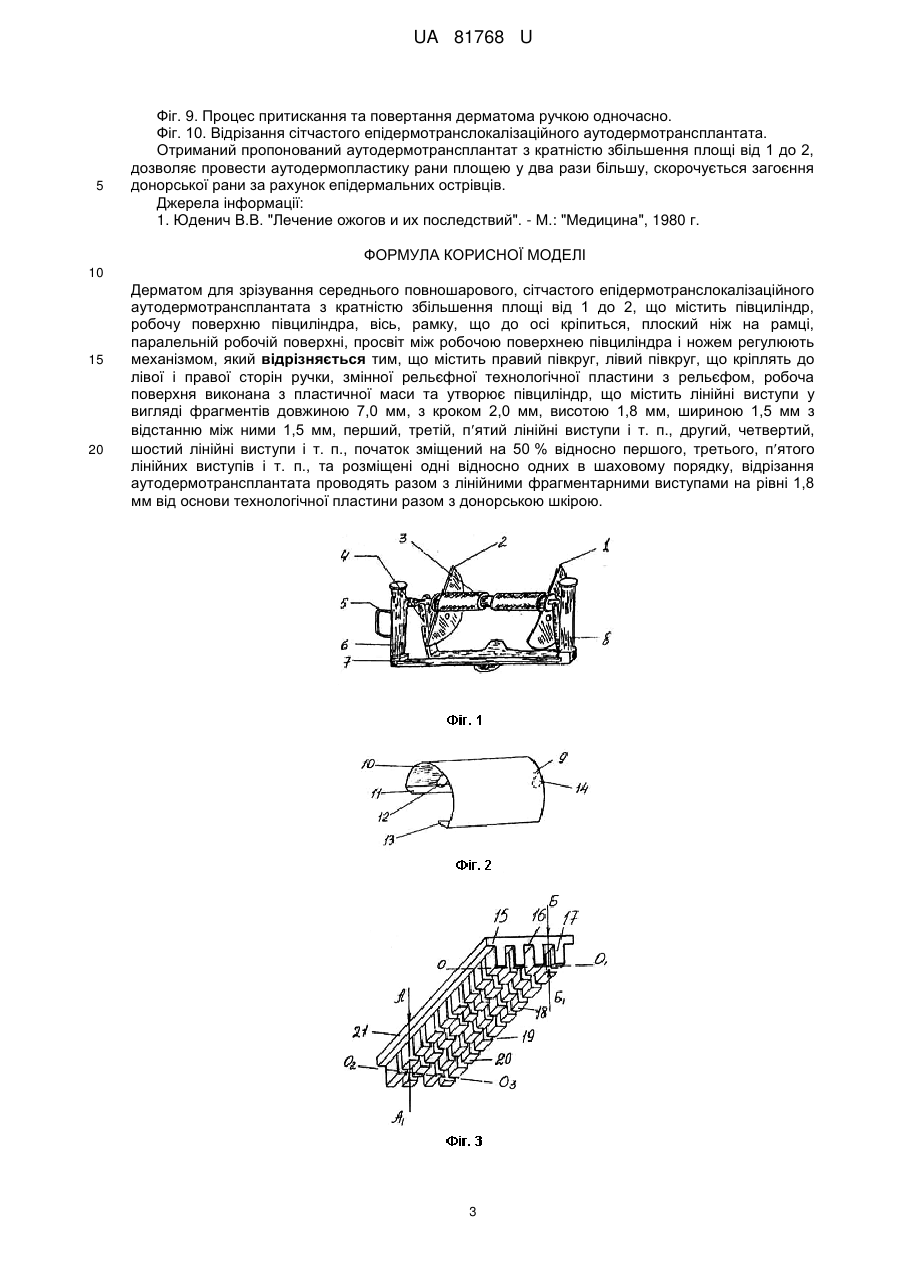

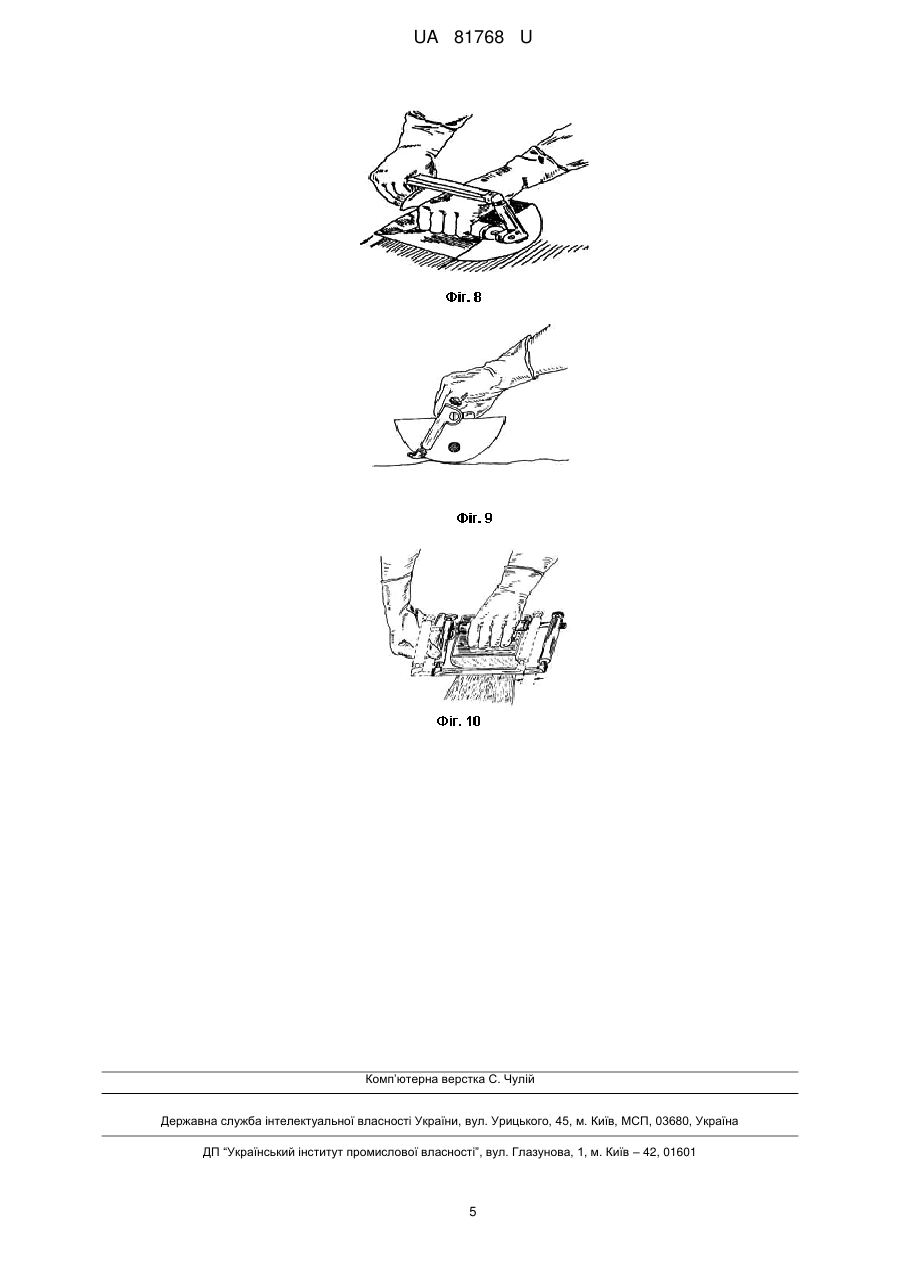

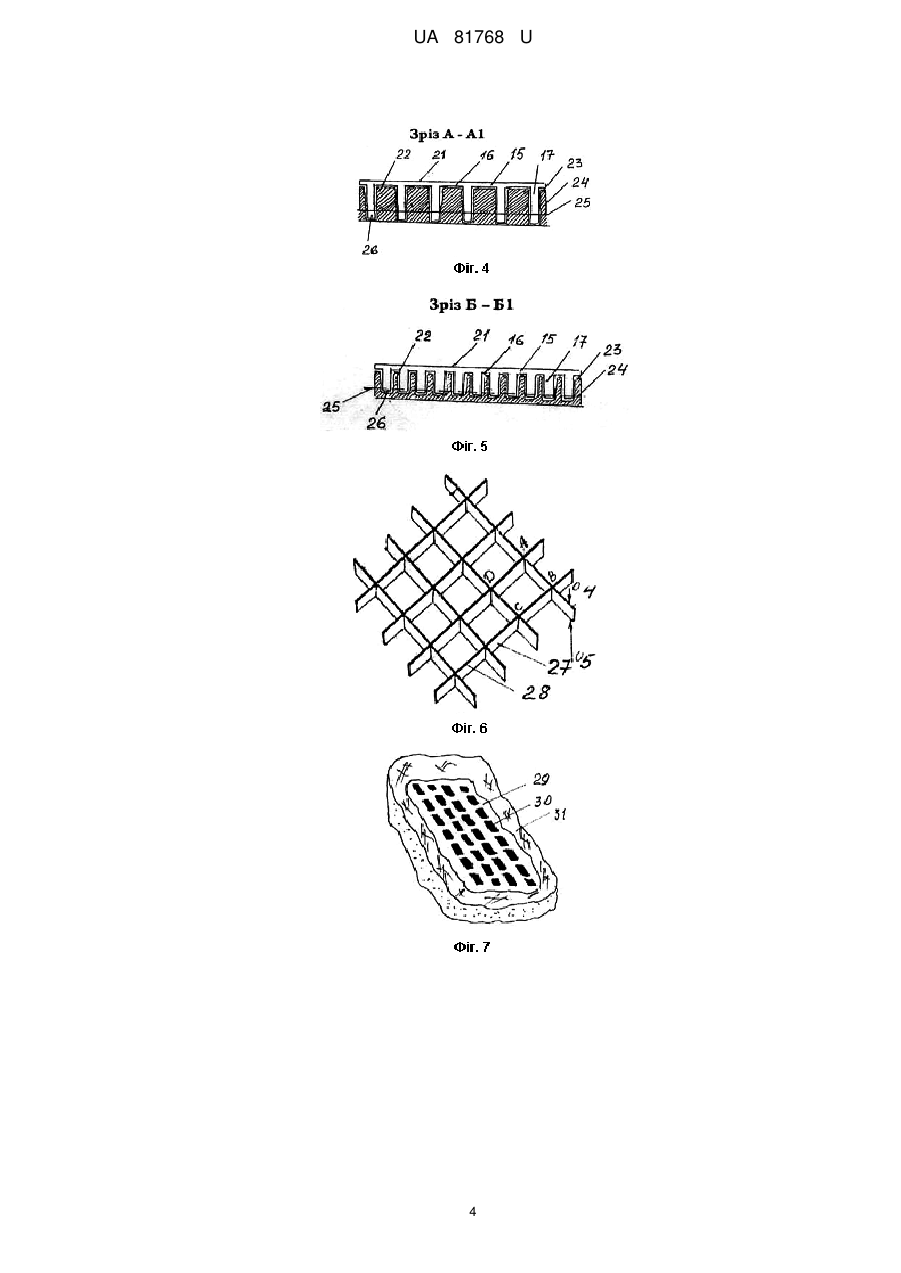

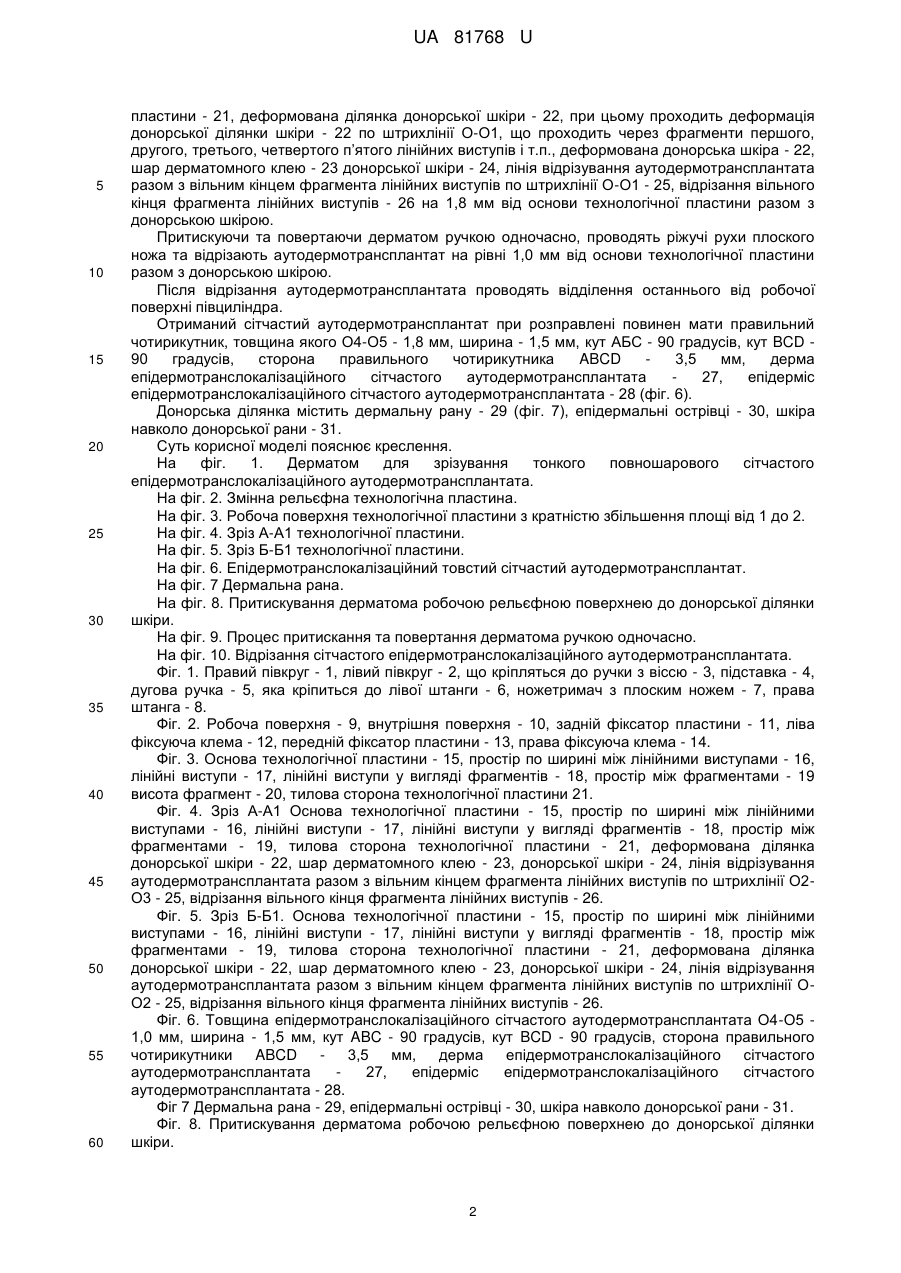

Реферат: Дерматом для зрізування середнього повношарового, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 2 містить правий півкруг, лівий півкруг, що кріплять до лівої і правої сторін ручки, змінної рельєфної технологічної пластини з рельєфом, робоча поверхня виконана з пластичної маси та утворює півциліндр, що містить лінійні виступи у вигляді фрагментів довжиною 7,0 мм з кроком 2,0 мм, висотою 1,8 мм, шириною 1,5 мм з відстанню між ними 1,5 мм, перший, третій, п’ятий лінійні виступи і т. п., другий, четвертий, шостий лінійні виступи і т. п., початок зміщений на 50 % відносно першого, третього, п’ятого лінійних виступів і т. п., та розміщені одні відносно одних в шаховому порядку, відрізання аутодермотрансплантата проводять разом з лінійними фрагментарними виступами на рівні 1,8 мм від основи технологічної пластини разом з донорською шкірою. UA 81768 U (54) ДЕРМАТОМ ДЛЯ ЗРІЗУВАННЯ СЕРЕДНЬОГО ПОВНОШАРОВОГО, СІТЧАСТОГО ЕПІДЕРМОТРАНСЛОКАЛІЗАЦІЙНОГО АУТОДЕРМОТРАНСПЛАНТАТА З КРАТНІСТЮ ЗБІЛЬШЕННЯ ПЛОЩІ ВІД 1 ДО 2 UA 81768 U UA 81768 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, рамки, що кріпиться до осі, плоского ножа на рамці, яка паралельна робочій поверхні півциліндра, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини з діапазоном від 0,1 мм до 1,0 мм. В основу корисної моделі поставлена задача удосконалити відомий дерматом шляхом введення конструктивних змін завдяки чому зрізують середній повношаровий сітчастий аутодермотрансплантат з кратністю збільшення площі від 1 до 2. Поставлену задачу вирішує дерматом, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, дугової ручки, яка кріпиться до лівої штанги, правої штанги, змінної рельєфної технологічної пластини з її робочою поверхнею, робоча поверхня виконана з пластичної маси, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг і віссю, створюючи умовну рамку, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з кругом, діапазон від 0,1 мм до 5,0 мм, на робочій поверхні рельєф містить лінійні виступи по всій довжині робочої поверхні шириною 1,5 мм з відстанню між ними по ширині технологічної пластини 1,5 мм, лінійні виступи виконані у вигляді фрагментів довжиною 7,0 мм з кроком 2,0 мм, висотою 2,0, перший, третій, п’ятий лінійні виступи і т. п., другий, четвертий, шостий лінійні виступи і т. п., початок зміщений на 50 % відносно першого, третього, п’ятого лінійних виступів і т. п., та розміщені одні відносно одних в шаховому порядку. Поставлену задачу вирішує дерматом, що складається з правого півкруга - 1 (фіг. 1), лівого півкруга - 2, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки - 3, підставки - 4, дугової ручки - 5, яка кріпиться до лівої штанги - 6, ножетримача з плоским ножем - 7, правої штанги - 8, рельєфної технологічної пластини з робочою поверхнею - 9 (фіг. 2), внутрішньої поверхні технологічної пластини - 10, заднього фіксатора технологічної пластини - 11, лівої фіксуючої клеми - 12, переднього фіксатора технологічної пластини - 13, правої фіксуючої клеми - 14, рельєфна технологічна пластина фіксується на півкруглій частині правого півкруга - 1, лівого півкруга - 2, заднім фіксатором технологічної пластини - 11, переднім фіксатором технологічної пластини - 13, лівою фіксуючою клемою - 12, правою фіксуючою клемою - 14, утворюючи півциліндр. Ручка з віссю - 3, ліва штанга - 6, права штанга - 8, ножетримач з плоским ножем - 7 утворюють умовну рамку, що обертається навколо утвореного півциліндра. Основа технологічної пластини - 15 (фіг. 3), простір між лінійними виступами - 16 по ширині технологічної пластини - 1,5 мм, лінійні виступи по всій довжині робочої поверхні – 17, лінійні виступи у вигляді фрагментів - 18 довжиною - 7,0 мм з кроком - 19-2,0 мм, висотою - 20 - 2,0, тилова сторона технологічної пластини - 21, перший, третій, п’ятий лінійні виступи і т. п., другий, четвертий, шостий лінійні виступи і т. п., початок зміщений на 50 % відносно першого, третього, п’ятого лінійних виступів і т. п., та розміщені одні відносно одних в шаховому порядку. Дерматом працює наступним чином: проводять монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання покривають тонким шаром дерматомного клею, вичікують 1 хв., ведучим краєм, той край, куди направлений ріжучий край плоского ножа, дерматома, рельєфною робочою поверхнею встановлюють на донорську ділянку шкіри і натискають, при цьому проходить деформація донорської ділянки шкіри - 22 (фіг. 4 зріз А-А1) по штрихлінії О2-О3, що проходить через фрагменти першого, третього, п’ятого лінійних виступів і т. п., та просторами між фрагментами другого, четвертого, шостого лінійних виступів і т. п., деформована донорська шкіра просторами між фрагментами лінійних виступів 22, основа технологічної пластини - 15, лінійні виступи - 17, шар дерматомного клею - 23, донорська ділянка шкіри - 24, відрізання вільного кінця фрагмента лінійних виступів - 26, лінія відрізування рельєфного аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрихлінії О2-О3, що проходить через фрагменти першого, третього, п’ятого лінійних виступів і т. п., та просторами між фрагментами другого, четвертого, шостого лінійних виступів і т. п., - 25 на 1,8 мм від основи технологічної пластини разом з донорською шкірою. Деформація донорської ділянки шкіри - 22 по зрізу Б-Б1 (фіг. 5). Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19, тилова сторона технологічної 1 UA 81768 U 5 10 15 20 25 30 35 40 45 50 55 60 пластини - 21, деформована ділянка донорської шкіри - 22, при цьому проходить деформація донорської ділянки шкіри - 22 по штрихлінії О-О1, що проходить через фрагменти першого, другого, третього, четвертого п’ятого лінійних виступів і т.п., деформована донорська шкіра - 22, шар дерматомного клею - 23 донорської шкіри - 24, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрихлінії О-О1 - 25, відрізання вільного кінця фрагмента лінійних виступів - 26 на 1,8 мм від основи технологічної пластини разом з донорською шкірою. Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа та відрізають аутодермотрансплантат на рівні 1,0 мм від основи технологічної пластини разом з донорською шкірою. Після відрізання аутодермотрансплантата проводять відділення останнього від робочої поверхні півциліндра. Отриманий сітчастий аутодермотрансплантат при розправлені повинен мати правильний чотирикутник, товщина якого О4-О5 - 1,8 мм, ширина - 1,5 мм, кут АБС - 90 градусів, кут BCD 90 градусів, сторона правильного чотирикутника ABCD 3,5 мм, дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата 27, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 28 (фіг. 6). Донорська ділянка містить дермальну рану - 29 (фіг. 7), епідермальні острівці - 30, шкіра навколо донорської рани - 31. Суть корисної моделі пояснює креслення. На фіг. 1. Дерматом для зрізування тонкого повношарового сітчастого епідермотранслокалізаційного аутодермотрансплантата. На фіг. 2. Змінна рельєфна технологічна пластина. На фіг. 3. Робоча поверхня технологічної пластини з кратністю збільшення площі від 1 до 2. На фіг. 4. Зріз А-А1 технологічної пластини. На фіг. 5. Зріз Б-Б1 технологічної пластини. На фіг. 6. Епідермотранслокалізаційний товстий сітчастий аутодермотрансплантат. На фіг. 7 Дермальна рана. На фіг. 8. Притискування дерматома робочою рельєфною поверхнею до донорської ділянки шкіри. На фіг. 9. Процес притискання та повертання дерматома ручкою одночасно. На фіг. 10. Відрізання сітчастого епідермотранслокалізаційного аутодермотрансплантата. Фіг. 1. Правий півкруг - 1, лівий півкруг - 2, що кріпляться до ручки з віссю - 3, підставка - 4, дугова ручка - 5, яка кріпиться до лівої штанги - 6, ножетримач з плоским ножем - 7, права штанга - 8. Фіг. 2. Робоча поверхня - 9, внутрішня поверхня - 10, задній фіксатор пластини - 11, ліва фіксуюча клема - 12, передній фіксатор пластини - 13, права фіксуюча клема - 14. Фіг. 3. Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19 висота фрагмент - 20, тилова сторона технологічної пластини 21. Фіг. 4. Зріз А-А1 Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19, тилова сторона технологічної пластини - 21, деформована ділянка донорської шкіри - 22, шар дерматомного клею - 23, донорської шкіри - 24, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрихлінії О2О3 - 25, відрізання вільного кінця фрагмента лінійних виступів - 26. Фіг. 5. Зріз Б-Б1. Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19, тилова сторона технологічної пластини - 21, деформована ділянка донорської шкіри - 22, шар дерматомного клею - 23, донорської шкіри - 24, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрихлінії ОО2 - 25, відрізання вільного кінця фрагмента лінійних виступів - 26. Фіг. 6. Товщина епідермотранслокалізаційного сітчастого аутодермотрансплантата О4-О5 1,0 мм, ширина - 1,5 мм, кут ABC - 90 градусів, кут BCD - 90 градусів, сторона правильного чотирикутники ABCD 3,5 мм, дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата 27, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 28. Фіг 7 Дермальна рана - 29, епідермальні острівці - 30, шкіра навколо донорської рани - 31. Фіг. 8. Притискування дерматома робочою рельєфною поверхнею до донорської ділянки шкіри. 2 UA 81768 U 5 Фіг. 9. Процес притискання та повертання дерматома ручкою одночасно. Фіг. 10. Відрізання сітчастого епідермотранслокалізаційного аутодермотрансплантата. Отриманий пропонований аутодермотрансплантат з кратністю збільшення площі від 1 до 2, дозволяє провести аутодермопластику рани площею у два рази більшу, скорочується загоєння донорської рани за рахунок епідермальних острівців. Джерела інформації: 1. Юденич В.В. "Лечение ожогов и их последствий". - М.: "Медицина", 1980 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Дерматом для зрізування середнього повношарового, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 2, що містить півциліндр, робочу поверхню півциліндра, вісь, рамку, що до осі кріпиться, плоский ніж на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюють механізмом, який відрізняється тим, що містить правий півкруг, лівий півкруг, що кріплять до лівої і правої сторін ручки, змінної рельєфної технологічної пластини з рельєфом, робоча поверхня виконана з пластичної маси та утворює півциліндр, що містить лінійні виступи у вигляді фрагментів довжиною 7,0 мм, з кроком 2,0 мм, висотою 1,8 мм, шириною 1,5 мм з відстанню між ними 1,5 мм, перший, третій, пятий лінійні виступи і т. п., другий, четвертий, шостий лінійні виступи і т. п., початок зміщений на 50 % відносно першого, третього, пятого лінійних виступів і т. п., та розміщені одні відносно одних в шаховому порядку, відрізання аутодермотрансплантата проводять разом з лінійними фрагментарними виступами на рівні 1,8 мм від основи технологічної пластини разом з донорською шкірою. 3 UA 81768 U 4 UA 81768 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
