Дерматом для зрізування середнього, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 2

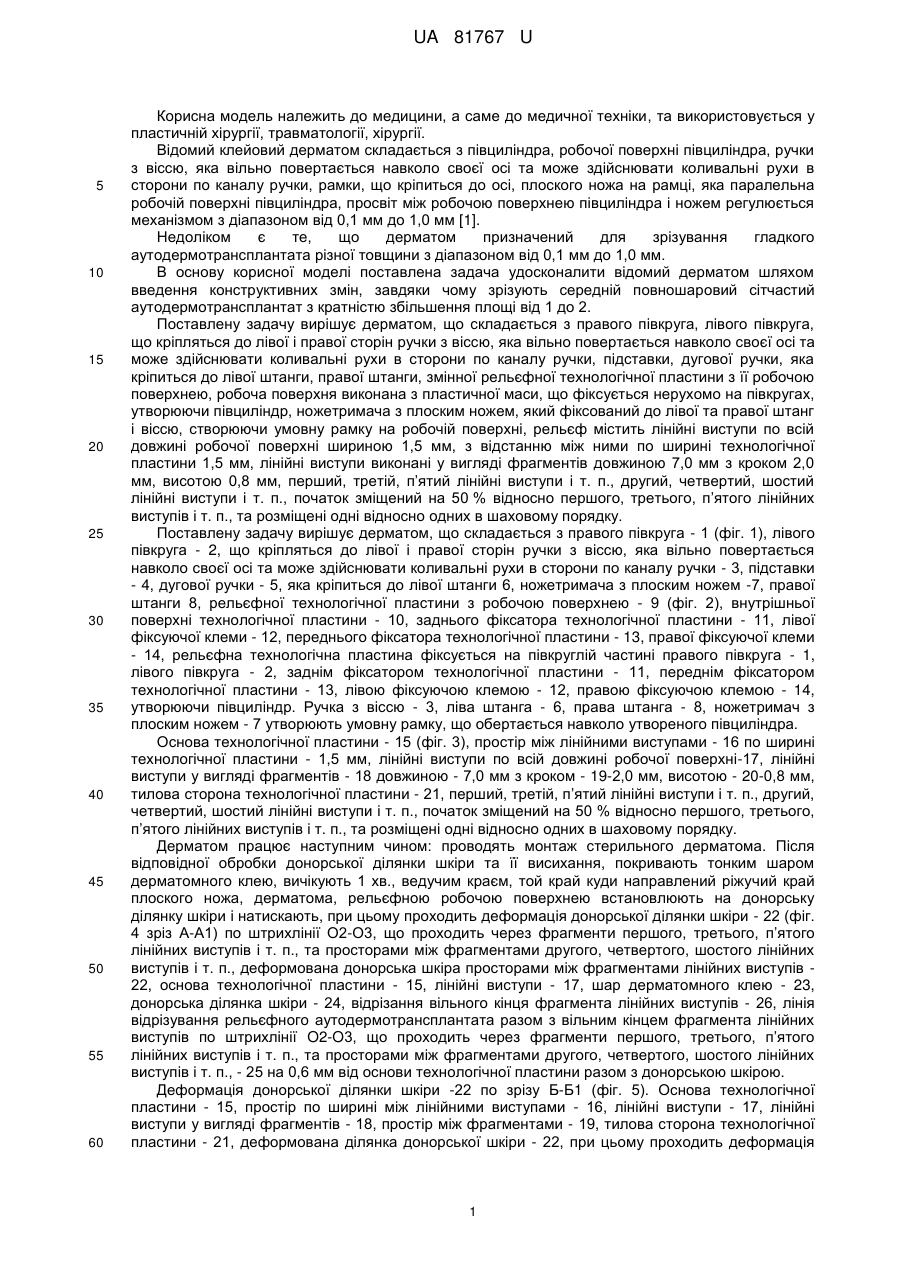

Реферат: UA 81767 U UA 81767 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, рамки, що кріпиться до осі, плоского ножа на рамці, яка паралельна робочій поверхні півциліндра, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з діапазоном від 0,1 мм до 1,0 мм [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини з діапазоном від 0,1 мм до 1,0 мм. В основу корисної моделі поставлена задача удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому зрізують середній повношаровий сітчастий аутодермотрансплантат з кратністю збільшення площі від 1 до 2. Поставлену задачу вирішує дерматом, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, дугової ручки, яка кріпиться до лівої штанги, правої штанги, змінної рельєфної технологічної пластини з її робочою поверхнею, робоча поверхня виконана з пластичної маси, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг і віссю, створюючи умовну рамку на робочій поверхні, рельєф містить лінійні виступи по всій довжині робочої поверхні шириною 1,5 мм, з відстанню між ними по ширині технологічної пластини 1,5 мм, лінійні виступи виконані у вигляді фрагментів довжиною 7,0 мм з кроком 2,0 мм, висотою 0,8 мм, перший, третій, п’ятий лінійні виступи і т. п., другий, четвертий, шостий лінійні виступи і т. п., початок зміщений на 50 % відносно першого, третього, п’ятого лінійних виступів і т. п., та розміщені одні відносно одних в шаховому порядку. Поставлену задачу вирішує дерматом, що складається з правого півкруга - 1 (фіг. 1), лівого півкруга - 2, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки - 3, підставки - 4, дугової ручки - 5, яка кріпиться до лівої штанги 6, ножетримача з плоским ножем -7, правої штанги 8, рельєфної технологічної пластини з робочою поверхнею - 9 (фіг. 2), внутрішньої поверхні технологічної пластини - 10, заднього фіксатора технологічної пластини - 11, лівої фіксуючої клеми - 12, переднього фіксатора технологічної пластини - 13, правої фіксуючої клеми - 14, рельєфна технологічна пластина фіксується на півкруглій частині правого півкруга - 1, лівого півкруга - 2, заднім фіксатором технологічної пластини - 11, переднім фіксатором технологічної пластини - 13, лівою фіксуючою клемою - 12, правою фіксуючою клемою - 14, утворюючи півциліндр. Ручка з віссю - 3, ліва штанга - 6, права штанга - 8, ножетримач з плоским ножем - 7 утворюють умовну рамку, що обертається навколо утвореного півциліндра. Основа технологічної пластини - 15 (фіг. 3), простір між лінійними виступами - 16 по ширині технологічної пластини - 1,5 мм, лінійні виступи по всій довжині робочої поверхні-17, лінійні виступи у вигляді фрагментів - 18 довжиною - 7,0 мм з кроком - 19-2,0 мм, висотою - 20-0,8 мм, тилова сторона технологічної пластини - 21, перший, третій, п’ятий лінійні виступи і т. п., другий, четвертий, шостий лінійні виступи і т. п., початок зміщений на 50 % відносно першого, третього, п’ятого лінійних виступів і т. п., та розміщені одні відносно одних в шаховому порядку. Дерматом працює наступним чином: проводять монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання, покривають тонким шаром дерматомного клею, вичікують 1 хв., ведучим краєм, той край куди направлений ріжучий край плоского ножа, дерматома, рельєфною робочою поверхнею встановлюють на донорську ділянку шкіри і натискають, при цьому проходить деформація донорської ділянки шкіри - 22 (фіг. 4 зріз А-А1) по штрихлінії О2-О3, що проходить через фрагменти першого, третього, п’ятого лінійних виступів і т. п., та просторами між фрагментами другого, четвертого, шостого лінійних виступів і т. п., деформована донорська шкіра просторами між фрагментами лінійних виступів 22, основа технологічної пластини - 15, лінійні виступи - 17, шар дерматомного клею - 23, донорська ділянка шкіри - 24, відрізання вільного кінця фрагмента лінійних виступів - 26, лінія відрізування рельєфного аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрихлінії O2-O3, що проходить через фрагменти першого, третього, п’ятого лінійних виступів і т. п., та просторами між фрагментами другого, четвертого, шостого лінійних виступів і т. п., - 25 на 0,6 мм від основи технологічної пластини разом з донорською шкірою. Деформація донорської ділянки шкіри -22 по зрізу Б-Б1 (фіг. 5). Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19, тилова сторона технологічної пластини - 21, деформована ділянка донорської шкіри - 22, при цьому проходить деформація 1 UA 81767 U 5 10 15 20 25 30 35 40 45 50 55 донорської ділянки шкіри - 22 по штрихлінії О-О1, що проходить через фрагменти першого, другого, третього, четвертого, п’ятого лінійних виступів і т. п., деформована донорська шкіра 22, шар дерматомного клею - 23, донорської шкіри - 24, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрихлінії ОО1 - 25, відрізання вільного кінця фрагмента лінійних виступів - 26 на 0,6 мм від основи технологічної пластини разом з донорською шкірою. Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа та відрізають аутодермотрансплантат на рівні 1,8 мм від основи технологічної пластини разом з донорською шкірою. Після відрізання аутодермотрансплантата проводять відділення останнього від робочої поверхні півциліндра. Отриманий сітчастий аутодермотрансплантат при розправленні повинен мати правильний чотирикутник, товщина якого О4-О5 - 0,6 мм, ширина - 1,5 мм, кут ABC - 90 градусів, кут BCD 90 градусів, сторона правильного чотирикутника ABCD 3,5 мм, дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата 27, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 28 (фіг. 6). Донорська ділянка містить дермальну рану - 29 (фіг. 7), епідермальні острівці - 30, шкіра навколо донорської рани - 31. На фіг. 1 Дерматом з круговим механізмом для зрізування середнього сітчастого епідермотранслокалізаційного аутодермотрансплантата. На фіг. 2 Змінна рельєфна технологічна пластина. На фіг. 3 Робоча поверхня технологічної пластини з кратністю збільшення площі від 1 до 2. На фіг. 4 Зріз А-А1 технологічної пластини. На фіг. 5 Зріз Б-Б1 технологічної пластини. На фіг. 6. Епідермотранслокалізаційний товстий сітчастий аутодермотрансплантат. На фіг. 7 Дермальна рана. На фіг. 8 Притискування дерматома робочою рельєфною поверхнею до донорської ділянки шкіри. На фіг. 9 Процес притискання та повертання дерматома ручкою одночасно. На фіг. 10 Відрізання сітчастого епідермотранслокалізаційного аутодермотрансплантата. Фіг. 1. Правий півкруг - 1, лівий півкруг - 2, що кріпляться до ручки з віссю - 3, підставка - 4, дугова ручка - 5, яка кріпиться до лівої штанги - 6, ножетримач з плоским ножем - 7, права штанга - 8. Фіг. 2. Робоча поверхня - 9, внутрішня поверхня - 10, задній фіксатор пластини - 11, ліва фіксуюча клема - 12, передній фіксатор пластини - 13, права фіксуюча клема - 14. Фіг. 3. Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19, висота фрагмента - 20, тилова сторона технологічної пластини 21. Фіг. 4. Зріз А-А 1 Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19, тилова сторона технологічної пластини - 21, деформована ділянка донорської шкіри - 22, шар дерматомного клею - 23, донорської шкіри - 24, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрихлінії О2О3 - 25, відрізання вільного кінця фрагмента лінійних виступів - 26. Фіг. 5. Зріз Б-Б1. Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19, тилова сторона технологічної пластини 21, деформована ділянка донорської шкіри - 22, шар дерматомного клею - 23, донорської шкіри - 24, лінія відрізування аутодермотрансплантата О-О2 - 25, відрізання виступів - 26. Фіг. 6. Товщина епідермотранслокалізаційного сітчастого аутодермотрансплантата О4-O5 0,6 мм, ширина - 1,5 мм, кут ABC - 90 градусів, кут BCD - 90 градусів, сторона правильного чотирикутника ABCD 3,5 мм, дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата - 27, аутодермотрансплантата - 28. Фіг. 7. Дермальна рана - 29, епідермальні острівці - 30, шкіра навколо донорської рани - 31. Фіг. 8. Притискування дерматома робочою рельєфною поверхнею до донорської ділянки шкіри. Фіг. 9. Процес притискання та повертання дерматома ручкою одночасно. Фіг. 10. Відрізання сітчастого епідермотранслокалізаційного аутодермотрансплантата. 2 UA 81767 U 5 Отриманий середній сітчастий епідермотранслокалізаційний аутодермотрансплантат з кратністю збільшення площі від 1 до 2, дозволяє провести аутодермопластику рани площею у два рази більшою, скорочується загоєння донорської рани за рахунок острівців. Джерела інформації: 1. Юденич В.В. "Лечение ожогов и их последствий". - М.: "Медицина", 1980 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Дерматом для зрізування середнього, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 2, що складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з діапазоном від 0,1 мм до 1,0 мм, який відрізняється тим, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки, змінної рельєфної технологічної пластини з рельєфом, робоча поверхня виконана з пластичної маси та утворює півциліндр, що містить лінійні виступи у вигляді фрагментів довжиною 7,0 мм, з кроком 2,0 мм, висотою 0,8 мм, шириною 1,5 мм, з відстанню між ними 1,5 мм, перший, третій, п’ятий лінійні виступи і т. п., другий, четвертий, шостий лінійні виступи і т. п., початок зміщений на 50 % відносно лінійних виступів першого, третього, п’ятого і т. п., та розміщені одні відносно одних в шаховому порядку, відрізання аутодермотрансплантата проводять разом з лінійними фрагментарними виступами на рівні 0,6 мм від основи технологічної пластини разом з донорською шкірою. 3 UA 81767 U 4 UA 81767 U 5 UA 81767 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
