Анкерне стяжне кріплення

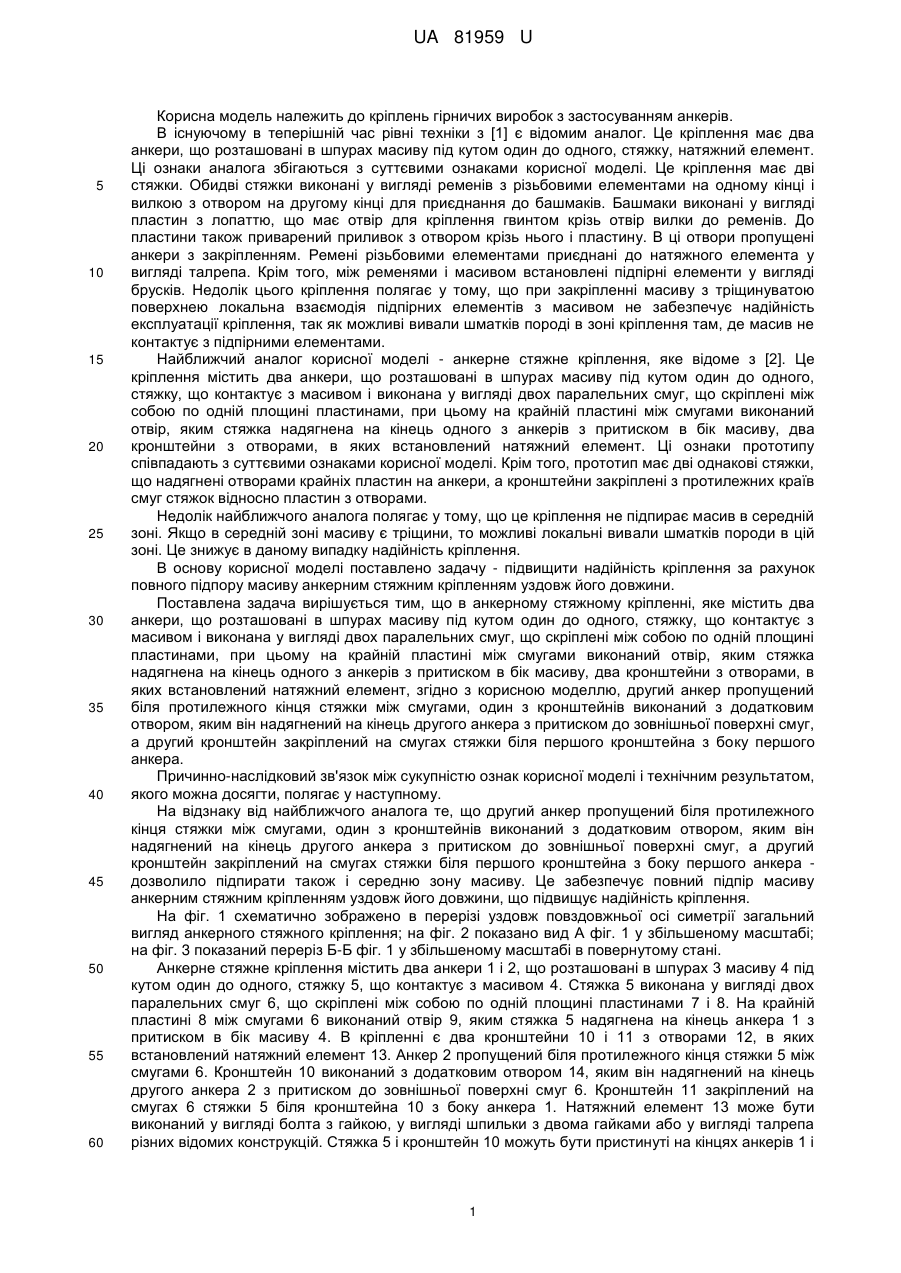

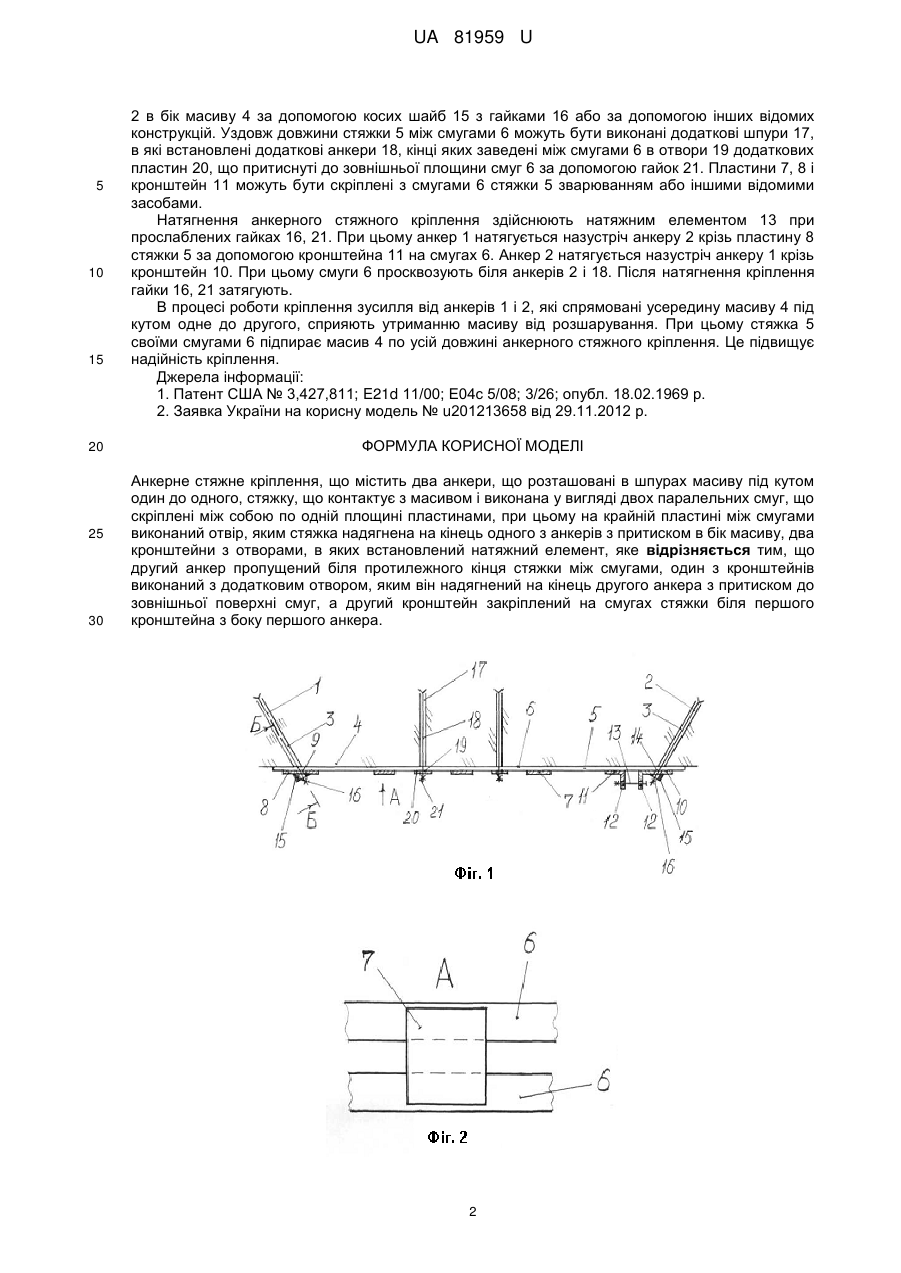

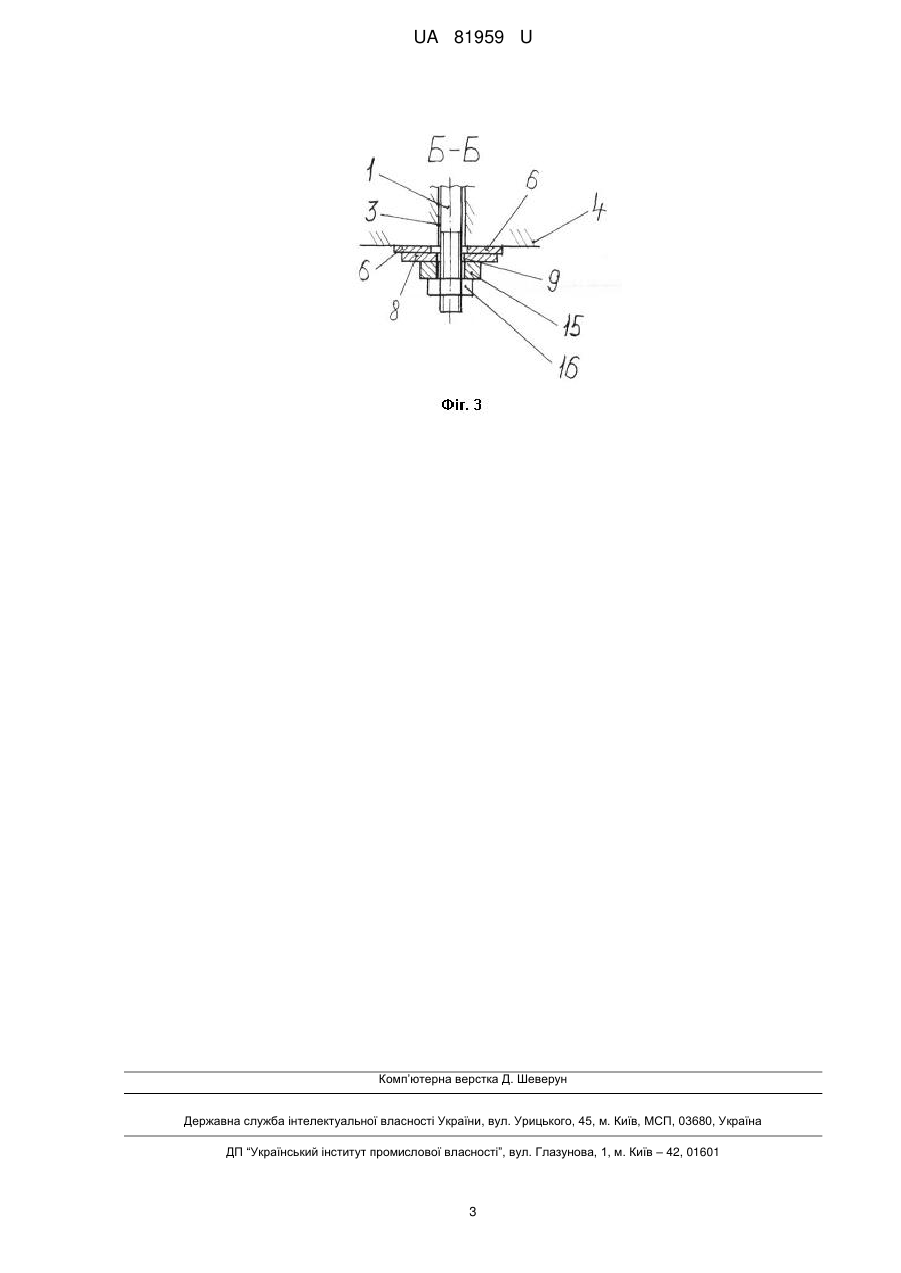

Реферат: Анкерне стяжне кріплення містить два анкери, що розташовані в шпурах масиву під кутом один до одного, стяжку у вигляді двох паралельних смуг, пластини, два кронштейни з отворами, натяжний елемент. При цьому на крайній пластині між смугами виконаний отвір, яким стяжка надягнена на кінець одного з анкерів. Другий анкер пропущений біля протилежного кінця стяжки між смугами. Один з кронштейнів виконаний з додатковим отвором, яким він надягнений на кінець другого анкера з притиском до зовнішньої поверхні смуг, а другий кронштейн закріплений на смугах стяжки біля першого кронштейна з боку першого анкера. UA 81959 U (12) UA 81959 U UA 81959 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до кріплень гірничих виробок з застосуванням анкерів. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Це кріплення має два анкери, що розташовані в шпурах масиву під кутом один до одного, стяжку, натяжний елемент. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Це кріплення має дві стяжки. Обидві стяжки виконані у вигляді ременів з різьбовими елементами на одному кінці і вилкою з отвором на другому кінці для приєднання до башмаків. Башмаки виконані у вигляді пластин з лопаттю, що має отвір для кріплення гвинтом крізь отвір вилки до ременів. До пластини також приварений приливок з отвором крізь нього і пластину. В ці отвори пропущені анкери з закріпленням. Ремені різьбовими елементами приєднані до натяжного елемента у вигляді талрепа. Крім того, між ременями і масивом встановлені підпірні елементи у вигляді брусків. Недолік цього кріплення полягає у тому, що при закріпленні масиву з тріщинуватою поверхнею локальна взаємодія підпірних елементів з масивом не забезпечує надійність експлуатації кріплення, так як можливі вивали шматків породі в зоні кріплення там, де масив не контактує з підпірними елементами. Найближчий аналог корисної моделі - анкерне стяжне кріплення, яке відоме з [2]. Це кріплення містить два анкери, що розташовані в шпурах масиву під кутом один до одного, стяжку, що контактує з масивом і виконана у вигляді двох паралельних смуг, що скріплені між собою по одній площині пластинами, при цьому на крайній пластині між смугами виконаний отвір, яким стяжка надягнена на кінець одного з анкерів з притиском в бік масиву, два кронштейни з отворами, в яких встановлений натяжний елемент. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім того, прототип має дві однакові стяжки, що надягнені отворами крайніх пластин на анкери, а кронштейни закріплені з протилежних країв смуг стяжок відносно пластин з отворами. Недолік найближчого аналога полягає у тому, що це кріплення не підпирає масив в середній зоні. Якщо в середній зоні масиву є тріщини, то можливі локальні вивали шматків породи в цій зоні. Це знижує в даному випадку надійність кріплення. В основу корисної моделі поставлено задачу - підвищити надійність кріплення за рахунок повного підпору масиву анкерним стяжним кріпленням уздовж його довжини. Поставлена задача вирішується тим, що в анкерному стяжному кріпленні, яке містить два анкери, що розташовані в шпурах масиву під кутом один до одного, стяжку, що контактує з масивом і виконана у вигляді двох паралельних смуг, що скріплені між собою по одній площині пластинами, при цьому на крайній пластині між смугами виконаний отвір, яким стяжка надягнена на кінець одного з анкерів з притиском в бік масиву, два кронштейни з отворами, в яких встановлений натяжний елемент, згідно з корисною моделлю, другий анкер пропущений біля протилежного кінця стяжки між смугами, один з кронштейнів виконаний з додатковим отвором, яким він надягнений на кінець другого анкера з притиском до зовнішньої поверхні смуг, а другий кронштейн закріплений на смугах стяжки біля першого кронштейна з боку першого анкера. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. На відзнаку від найближчого аналога те, що другий анкер пропущений біля протилежного кінця стяжки між смугами, один з кронштейнів виконаний з додатковим отвором, яким він надягнений на кінець другого анкера з притиском до зовнішньої поверхні смуг, а другий кронштейн закріплений на смугах стяжки біля першого кронштейна з боку першого анкера дозволило підпирати також і середню зону масиву. Це забезпечує повний підпір масиву анкерним стяжним кріпленням уздовж його довжини, що підвищує надійність кріплення. На фіг. 1 схематично зображено в перерізі уздовж повздовжньої осі симетрії загальний вигляд анкерного стяжного кріплення; на фіг. 2 показано вид А фіг. 1 у збільшеному масштабі; на фіг. 3 показаний переріз Б-Б фіг. 1 у збільшеному масштабі в повернутому стані. Анкерне стяжне кріплення містить два анкери 1 і 2, що розташовані в шпурах 3 масиву 4 під кутом один до одного, стяжку 5, що контактує з масивом 4. Стяжка 5 виконана у вигляді двох паралельних смуг 6, що скріплені між собою по одній площині пластинами 7 і 8. На крайній пластині 8 між смугами 6 виконаний отвір 9, яким стяжка 5 надягнена на кінець анкера 1 з притиском в бік масиву 4. В кріпленні є два кронштейни 10 і 11 з отворами 12, в яких встановлений натяжний елемент 13. Анкер 2 пропущений біля протилежного кінця стяжки 5 між смугами 6. Кронштейн 10 виконаний з додатковим отвором 14, яким він надягнений на кінець другого анкера 2 з притиском до зовнішньої поверхні смуг 6. Кронштейн 11 закріплений на смугах 6 стяжки 5 біля кронштейна 10 з боку анкера 1. Натяжний елемент 13 може бути виконаний у вигляді болта з гайкою, у вигляді шпильки з двома гайками або у вигляді талрепа різних відомих конструкцій. Стяжка 5 і кронштейн 10 можуть бути пристинуті на кінцях анкерів 1 і 1 UA 81959 U 5 10 15 20 25 30 2 в бік масиву 4 за допомогою косих шайб 15 з гайками 16 або за допомогою інших відомих конструкцій. Уздовж довжини стяжки 5 між смугами 6 можуть бути виконані додаткові шпури 17, в які встановлені додаткові анкери 18, кінці яких заведені між смугами 6 в отвори 19 додаткових пластин 20, що притиснуті до зовнішньої площини смуг 6 за допомогою гайок 21. Пластини 7, 8 і кронштейн 11 можуть бути скріплені з смугами 6 стяжки 5 зварюванням або іншими відомими засобами. Натягнення анкерного стяжного кріплення здійснюють натяжним елементом 13 при прослаблених гайках 16, 21. При цьому анкер 1 натягується назустріч анкеру 2 крізь пластину 8 стяжки 5 за допомогою кронштейна 11 на смугах 6. Анкер 2 натягується назустріч анкеру 1 крізь кронштейн 10. При цьому смуги 6 просквозують біля анкерів 2 і 18. Після натягнення кріплення гайки 16, 21 затягують. В процесі роботи кріплення зусилля від анкерів 1 і 2, які спрямовані усередину масиву 4 під кутом одне до другого, сприяють утриманню масиву від розшарування. При цьому стяжка 5 своїми смугами 6 підпирає масив 4 по усій довжині анкерного стяжного кріплення. Це підвищує надійність кріплення. Джерела інформації: 1. Патент США № 3,427,811; E21d 11/00; Е04с 5/08; 3/26; опубл. 18.02.1969 р. 2. Заявка України на корисну модель № u201213658 від 29.11.2012 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Анкерне стяжне кріплення, що містить два анкери, що розташовані в шпурах масиву під кутом один до одного, стяжку, що контактує з масивом і виконана у вигляді двох паралельних смуг, що скріплені між собою по одній площині пластинами, при цьому на крайній пластині між смугами виконаний отвір, яким стяжка надягнена на кінець одного з анкерів з притиском в бік масиву, два кронштейни з отворами, в яких встановлений натяжний елемент, яке відрізняється тим, що другий анкер пропущений біля протилежного кінця стяжки між смугами, один з кронштейнів виконаний з додатковим отвором, яким він надягнений на кінець другого анкера з притиском до зовнішньої поверхні смуг, а другий кронштейн закріплений на смугах стяжки біля першого кронштейна з боку першого анкера. 2 UA 81959 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
