Універсальні оздоровчо-тренувальні ласти для інвалідів вялеця

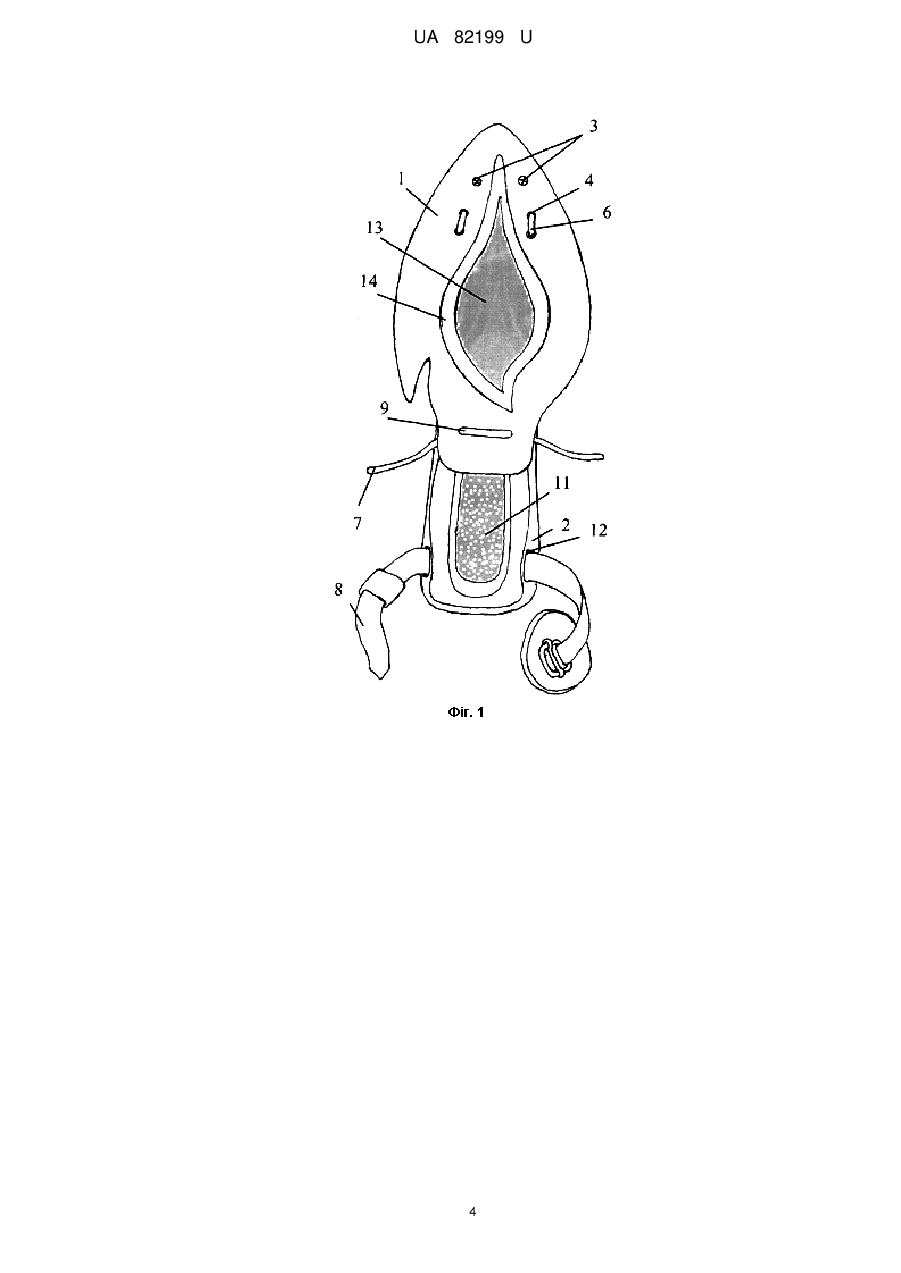

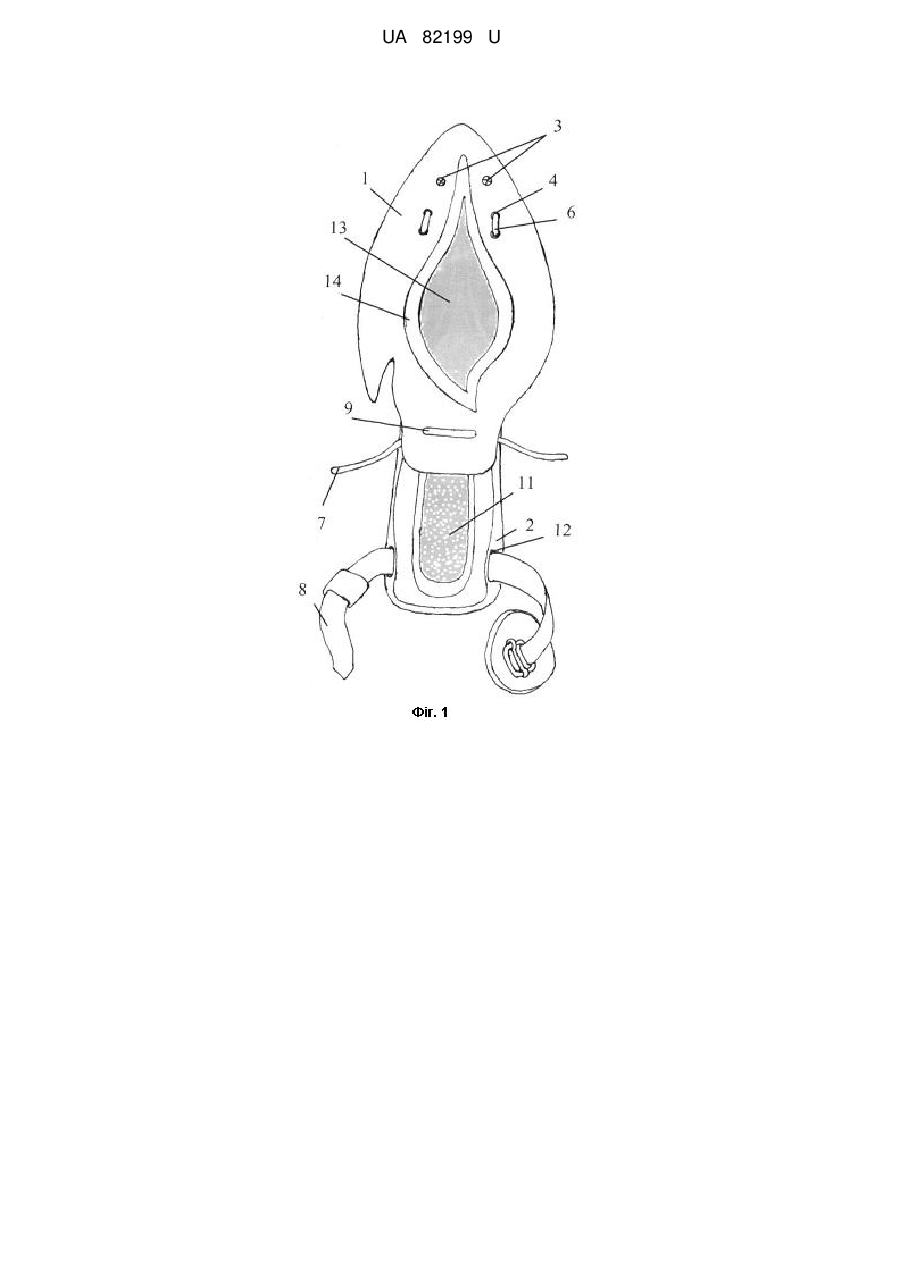

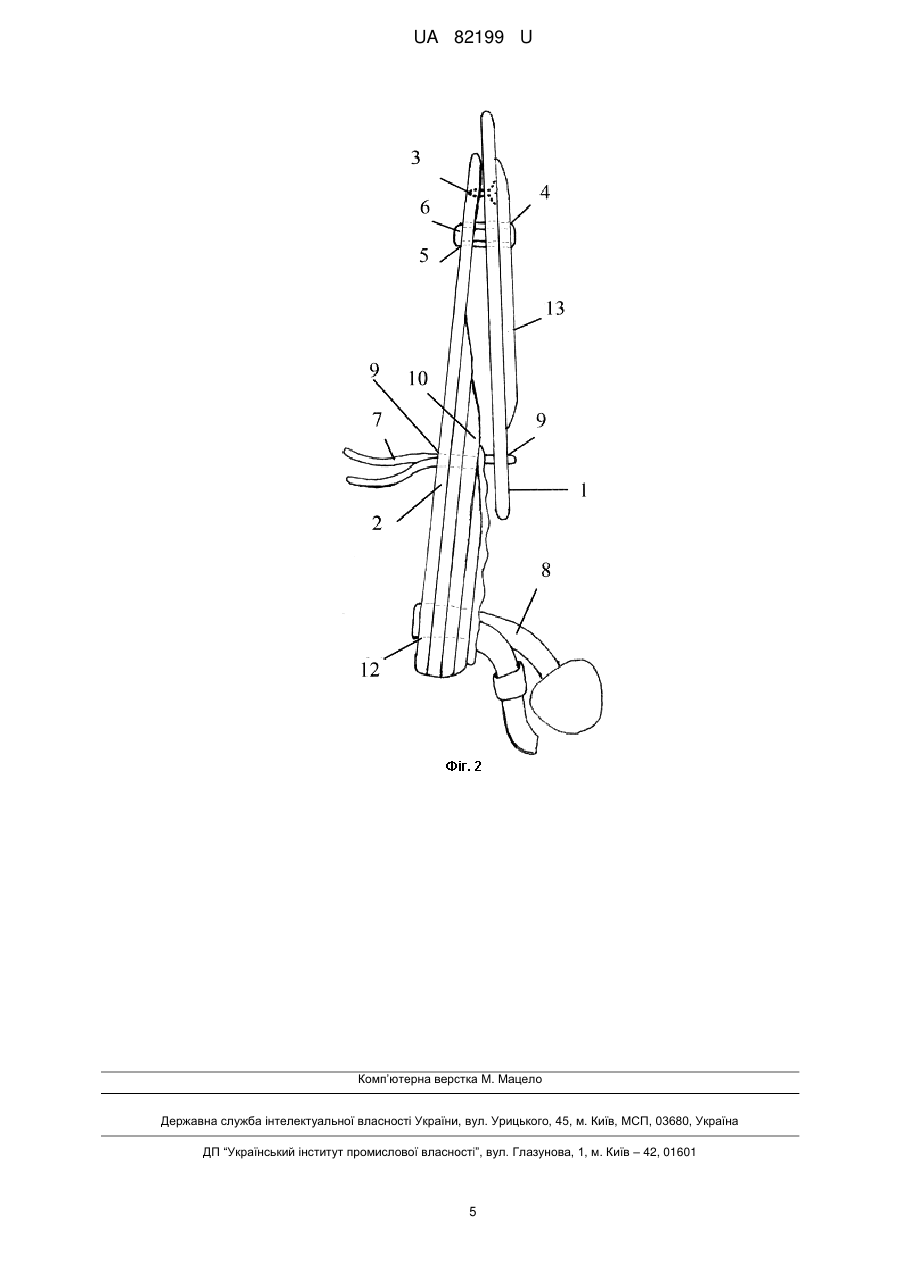

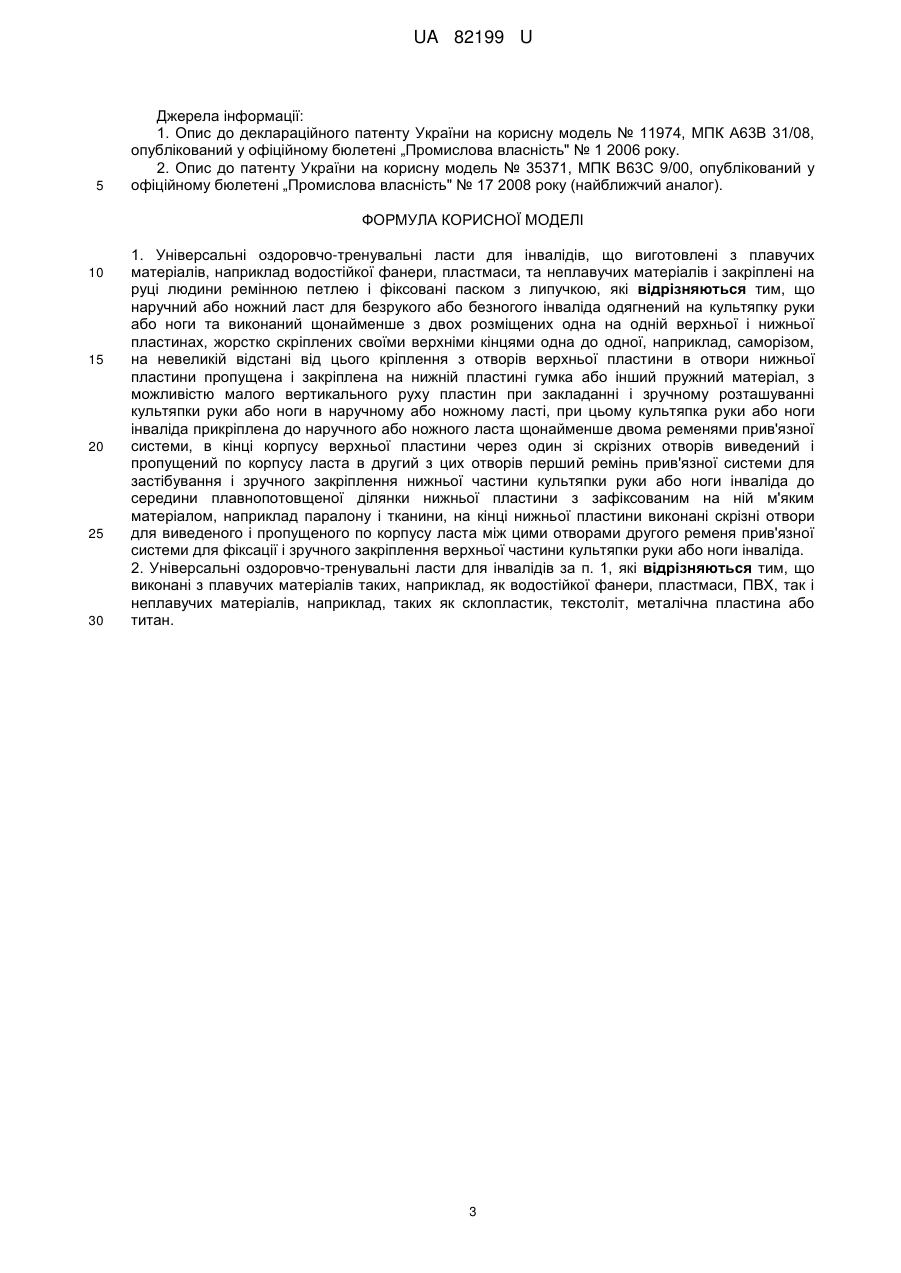

Реферат: Універсальні оздоровчо-тренувальні ласти для інвалідів виготовлені з плавучих матеріалів, наприклад водостійкої фанери, пластмаси, та неплавучих матеріалів і закріплені на руці людини ремінною петлею і фіксовані паском з липучкою. Наручний або ножний ласт для безрукого або безногого інваліда одягнений на культяпку руки або ноги та виконаний щонайменше з двох розміщених одна на одній верхньої і нижньої пластинах, жорстко скріплених своїми верхніми кінцями одна до одної, наприклад, саморізом, на невеликій відстані від цього кріплення з отворів верхньої пластини в отвори нижньої пластини пропущена і закріплена на нижній пластині гумка або інший пружний матеріал, з можливістю малого вертикального руху пластин при закладанні і зручному розташуванні культяпки руки або ноги в наручному, або ножному ласті, при цьому культяпка руки або ноги інваліда прикріплена до наручного або ножного ласта щонайменше двома ременями прив'язної системи, в кінці корпусу верхньої пластини через один зі скрізних отворів виведений і пропущений по корпусу ласта в другий з цих отворів перший ремінь прив'язної системи для застібування і зручного закріплення нижньої частини культяпки руки або ноги інваліда до середини плавно потовщеної ділянки нижньої пластини з зафіксованим на ній м'яким матеріалом, наприклад паралону і тканини, на кінці нижньої пластини виконані скрізні отвори для виведеного і пропущеного по корпусу ласта між цими отворами другого ременя прив'язної системи для фіксації і зручного закріплення верхньої частини культяпки руки або ноги інваліда. UA 82199 U (54) УНІВЕРСАЛЬНІ ОЗДОРОВЧО-ТРЕНУВАЛЬНІ ЛАСТИ ДЛЯ ІНВАЛІДІВ ВЯЛЕЦЯ UA 82199 U UA 82199 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до оздоровчого, тренувально-плавального обладнання для безпечного і комфортного перебування безруких і безногих інвалідів на відкритій воді та в закритих басейнах, призначений для реабілітації та оздоровлення та тренування інвалідів. Відомий деклараційний патент України на корисну модель № 11974, МПК А63В 31/08, опублікований у офіційному бюлетені „Промислова власність" № 1 2006 року "Ласти для рук". Ласти для рук, кожен з яких складається з пластини з гнучкого матеріалу, чотирьох лямок для просування пальців (крім великого пальця) та ремінця для фіксації до зап'ястка руки, причому для плавного припасування пальців в гнучкій пластині виконані щілини з можливістю просування через них ремінця. Недоліком даних ласт для рук є те, що направляти такий наручний ласт можливо тільки зовнішньо від тулуба людини або плаванні "по-собачому", але якщо рука плавця рухається у зворотному напрямі до тулуба людини, водна хвиля від руху наручного ласта неодмінно розірве ремінці, як би вони не були закріплені, і наручний ласт спаде з долоні, та за допомогою подібних ручних ласт обмежений спектр їх використання. За найближчий аналог заявленого рішення був прийнятий патент України на корисну модель № 35371, МПК В63С 9/00, опублікований у офіційному бюлетені „Промислова власність" № 17 2008 року "Рятувально-оздоровчий засіб "Дельфін". Пласкі наручні лопатки для тренування і швидкого пересування на воді з виїмкою для зручного тримання рукою, з потовщенням на корпусі для упевненого і зручного розміщення на ній великого пальця кисті, закріплені на руці людини ремінною петлею і фіксовані паском з липучкою; пласкі наручні лопатки виготовлені у два шари з плаваючих матеріалів будь-яких відходів: пінопласту, пластмаси та інших плавучих матеріалів; шар плаваючого матеріалу на місці тримання кистю руки підсилений склосіткою з широким рогожним переплетенням та проклеєний на ньому шар склосітки з середнім рогожним переплетенням та шар склотканини проклеєний на сітці, всі шари змащені епоксидною смолою і вклеєна металева будівельна пластина, через неї пропущений і заклеєний пасок з липучками, наступний шар з плаваючого матеріалу приклеєний до першого шару плаваючого матеріалу, весь корпус лопатки змащений і проклеєний епоксидною смолою, шліфований, фарбований; пласкі наручні лопатки виготовлені з плаваючого матеріалу в один шар, наприклад з пластмаси, у місці тримання кистю руки виконані з потовщенням для зручного тримання великого пальця і наручної лопатки кистю руки, та з отвором для пропущеної петлі паска ременя з подальшою фіксацією липучками. Дані пласкі наручні лопатки мають ряд недоліків, а саме: виготовлення пристрою вимагає достатнього часу на проклейку епоксидною смолою, висихання, шліфовку, фарбування, задіяні додаткові матеріали будівельна пластина, скло сітка з рогожним переплетенням, скло тканина; а також наручні ласти виконують тільки функцію допомоги пересування на воді і слугують для незначних оздоровчо-реабілітаційних вправ. З метою розширення можливостей перебування інвалідів на воді для оздоровчореабілітаційних та тренувальних цілей створена конструкція наручних і ніжних ласт для безруких і безногих інвалідів, з використанням плавучих матеріалів таких, наприклад, як водостійкої фанери, пластмаси, ПВХ, так і неплавучих матеріалів, наприклад, таких як склопластик, текстоліт, металічної пластини або титану та інше, малозатратних на час їх виготовлення, економічних у зрівнянні із тренажерами. В основу корисної моделі поставлена задача створення нової наручної або ножної ласти для оздоровчо-реабіалітаційних та тренувальних цілей з навантаженням на тулуб, органи і м'язи людини, у виготовленні економічно малозатратних, зручних у використанні, зі швидким і легким монтуванням, розширенням дій та можливостей перебування інвалідів на воді. Поставлена задача вирішується тим, що наручний або ножний ласт для безрукого або безногого інваліда одягнений на культяпку руки або ноги та виконаний з двох розміщених одна на одній верхньої і нижньої пластинах, жорстко скріплених своїми верхніми кінцями одна до одної, наприклад, саморізом, на невеликій відстані від цього кріплення з отворів верхньої пластини в отвори нижньої пластини пропущена і закріплена на нижній пластині гумка, інший пружний матеріал, з можливістю малого вертикального руху пластин при закладанні і зручному розташуванні культяпки руки або ноги в наручному або ножному ласті, при цьому культяпка руки або ноги інваліда прикріплена до наручного або ножного ласта щонайменше двома ременями прив'язної системи, в кінці корпусу верхньої пластини через один зі скрізних отворів виведений і пропущений по корпусу ласта в другий з цих отворів перший ремінь прив'язної системи для застібування і зручного закріплення нижньої частини культяпки руки або ноги інваліда до середини плавнопотовщеної ділянки нижньої пластини з зафіксованим на ній м'яким матеріалом, наприклад паралону і тканини, на кінці нижньої пластини виконані скрізні отвори для виведеного і пропущеного по корпусу ласта між цими отворами другого ременя прив'язної системи для фіксації і зручного закріплення верхньої частини культяпки руки або ноги інваліда; 1 UA 82199 U 5 10 15 20 25 30 35 40 45 50 55 наручні ласти виконані з плавучих матеріалів таких, наприклад, як водостійкої фанери, пластмаси, ПВХ, так і неплавучих матеріалів, наприклад, таких як склопластик, текстоліт, металічна пластина або титан. Суть корисної моделі пояснюється кресленнями, представленими на фіг. 1 - загальний вигляд наручного або ножного ласта для інваліда; фіг. 2 - вигляд збоку ласта для інваліда. Універсальні оздоровчо-тренувальні ласти Вялця для безруких, або безногих інвалідів виконані з будь-якого міцного матеріалу, наприклад водостійкої фанери, склопластику, текстоліту з потовщеннями або скосами для навантаження різних груп м'язів людини. Універсальний оздоровчо-тренувальний ласт Вялця для безруких або безногих інвалідів одягнутий на культяпку руки або ноги і зображений на фіг. 1 та фіг. 2. Виконаний ласт щонайменше з двох пластин з верхньої 1 і нижньої 2, жорстко прикріплених своїми кінцями одна до одної, наприклад, одним або двома саморізами 3, або болтами з гайками. На невеликій відстані від цього кріплення з отворів 4 верхньої пластини 1 в отвори 5 нижньої пластини 2 пропущена і закріплена гумка 6, або інший пружний матеріал, з можливістю малого вертикального руху пластин при закладанні і зручному розташуванні культяпки руки, або ноги в наручному або ножному ласті. Культяпка руки або ноги інваліда прикріплена до наручного або ножного ласта щонайменше двома ременями 7 і 8 прив'язної системи, в кінці корпусу верхньої пластини 1 через скрізні отвори 9 виведений і пропущений по корпусу верхньої пластини між цими отворами 9 перший ремінь 7 прив'язної системи для застьобування і зручного закріплення нижньої частини культяпки руки або ноги інваліда до середини ділянки 10 з плавним потовщенням на нижній пластині 2, із розташованим і зафіксованим на цій ділянці потовщення 10 м'якого матеріалу 11, наприклад паралону і тканини, на кінці нижньої пластини 2 виконані скрізні отвори 12 для виведеного і пропущеного по корпусу нижньої пластини між цими отворами другого ременя 8 прив'язної системи для фіксації і зручного закріплення верхньої частини культяпки руки або ноги інваліда. На верхній пластині 1 наручного ласта виконані фігурні потовщення 13 і скоси 14 для надання ласту обтічної форми. Плавець-інвалід виконує рухи рукою або ногою за допомогою наручної або ножної ласти - гребкові, горизонтально-бокові, кругові, вертикальні, кругові або будь-яку іншу комбінацію рухів. Для безрукого, або безногого інваліда наручний або ножний ласт виготовляють наступним чином. Беруть дві пластини, з одного подовженого боку їх виконують завужченої форми. Верхню пластину 1 виконують криволінійної обтічної форми. На верхній 1 пластині розміщають і жорстко закріпляють плавне потовщення 13 і роблять плавний скіс 14 для надання ласту кращої обтічної форми. В протилежному кінці пластини 1 виконують отвори 9 для прив'язного ременя 7. На нижній пластині 2 виконують і жорстко закріпляють, наприклад наклеюють плавне потовщення 10, кріплячи на потовщенні 10 м'який матеріал 11, наприклад паралон і тканину. На кінці нижньої пластини 2 виконують скрізні отвори 12 для другого ременя 8 прив'язної системи. Накладають одну пластину на іншу. Пластини 1 і 2 жорстко прикріпляють своїми кінцями одну до одної, наприклад, саморізом 3. На завужченому кінці корпусу верхньої пластини 1 і нижньої пластини 2 виконують скрізні отвори 4 і 5 та пропускають з отворів 4 верхньої пластини 1 в отвори 5 нижньої пластини 2 гумку 6 або інший пружний матеріал і закріпляють її, наприклад зшивають. В кінці корпусу верхньої пластини 1 через скрізний отвір 9 виводять перший ремінь 7 прив'язної системи, пропускають по корпусу верхньої пластини 1 і вводять в другий скрізний отвір 9 для застьобування і зручного закріплення нижньої частини культяпки руки або ноги інваліда до середини плавного потовщення 10 нижньої пластини 2. Через скрізні отвори 12 нижньої пластини 2 пропускають другий ремінь 8 прив'язної системи для фіксації і зручного закріплення верхньої частини культяпки руки або ноги інваліда. Наручні ласти і ласти для ніг інваліда мають естетичний і привабливий вигляд, ними зручно користуватись плавцю, свого роду це і гантелі, і штанга, і гиря, і еспандер для тренувальних занять інваліда у воді. Запропоновані універсальні оздоровчо-тренувальні ласти Вялця для інвалідів дозволяють використовувати їх для вирішення задач по оздоровленню, тренуванню, реабілітації на воді безруких або безногих інвалідів. Вони прості і доступні для кожного у виготовленні і використанні, дешеві, зручні і надійні для перебування, оздоровлення, захисту і тренування людини на воді, можуть бути виготовлені як індивідуально користувачем у домашніх умовах, так і на серійному виробництві при масовому їх виготовленні. Легкість, простота, надійність, багатофункціональність, специфіка конструкції і оптимальний розмір дозволяють використовувати їх інвалідами для оздоровлення і проведення реабілітаційних заходів. 60 2 UA 82199 U 5 Джерела інформації: 1. Опис до деклараційного патенту України на корисну модель № 11974, МПК А63В 31/08, опублікований у офіційному бюлетені „Промислова власність" № 1 2006 року. 2. Опис до патенту України на корисну модель № 35371, МПК В63С 9/00, опублікований у офіційному бюлетені „Промислова власність" № 17 2008 року (найближчий аналог). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 1. Універсальні оздоровчо-тренувальні ласти для інвалідів, що виготовлені з плавучих матеріалів, наприклад водостійкої фанери, пластмаси, та неплавучих матеріалів і закріплені на руці людини ремінною петлею і фіксовані паском з липучкою, які відрізняються тим, що наручний або ножний ласт для безрукого або безногого інваліда одягнений на культяпку руки або ноги та виконаний щонайменше з двох розміщених одна на одній верхньої і нижньої пластинах, жорстко скріплених своїми верхніми кінцями одна до одної, наприклад, саморізом, на невеликій відстані від цього кріплення з отворів верхньої пластини в отвори нижньої пластини пропущена і закріплена на нижній пластині гумка або інший пружний матеріал, з можливістю малого вертикального руху пластин при закладанні і зручному розташуванні культяпки руки або ноги в наручному або ножному ласті, при цьому культяпка руки або ноги інваліда прикріплена до наручного або ножного ласта щонайменше двома ременями прив'язної системи, в кінці корпусу верхньої пластини через один зі скрізних отворів виведений і пропущений по корпусу ласта в другий з цих отворів перший ремінь прив'язної системи для застібування і зручного закріплення нижньої частини культяпки руки або ноги інваліда до середини плавнопотовщеної ділянки нижньої пластини з зафіксованим на ній м'яким матеріалом, наприклад паралону і тканини, на кінці нижньої пластини виконані скрізні отвори для виведеного і пропущеного по корпусу ласта між цими отворами другого ременя прив'язної системи для фіксації і зручного закріплення верхньої частини культяпки руки або ноги інваліда. 2. Універсальні оздоровчо-тренувальні ласти для інвалідів за п. 1, які відрізняються тим, що виконані з плавучих матеріалів таких, наприклад, як водостійкої фанери, пластмаси, ПВХ, так і неплавучих матеріалів, наприклад, таких як склопластик, текстоліт, металічна пластина або титан. 3 UA 82199 U 4 UA 82199 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
