Універсальні реабілітаційні оздоровчо-тренувальні наручні ласти вялеця

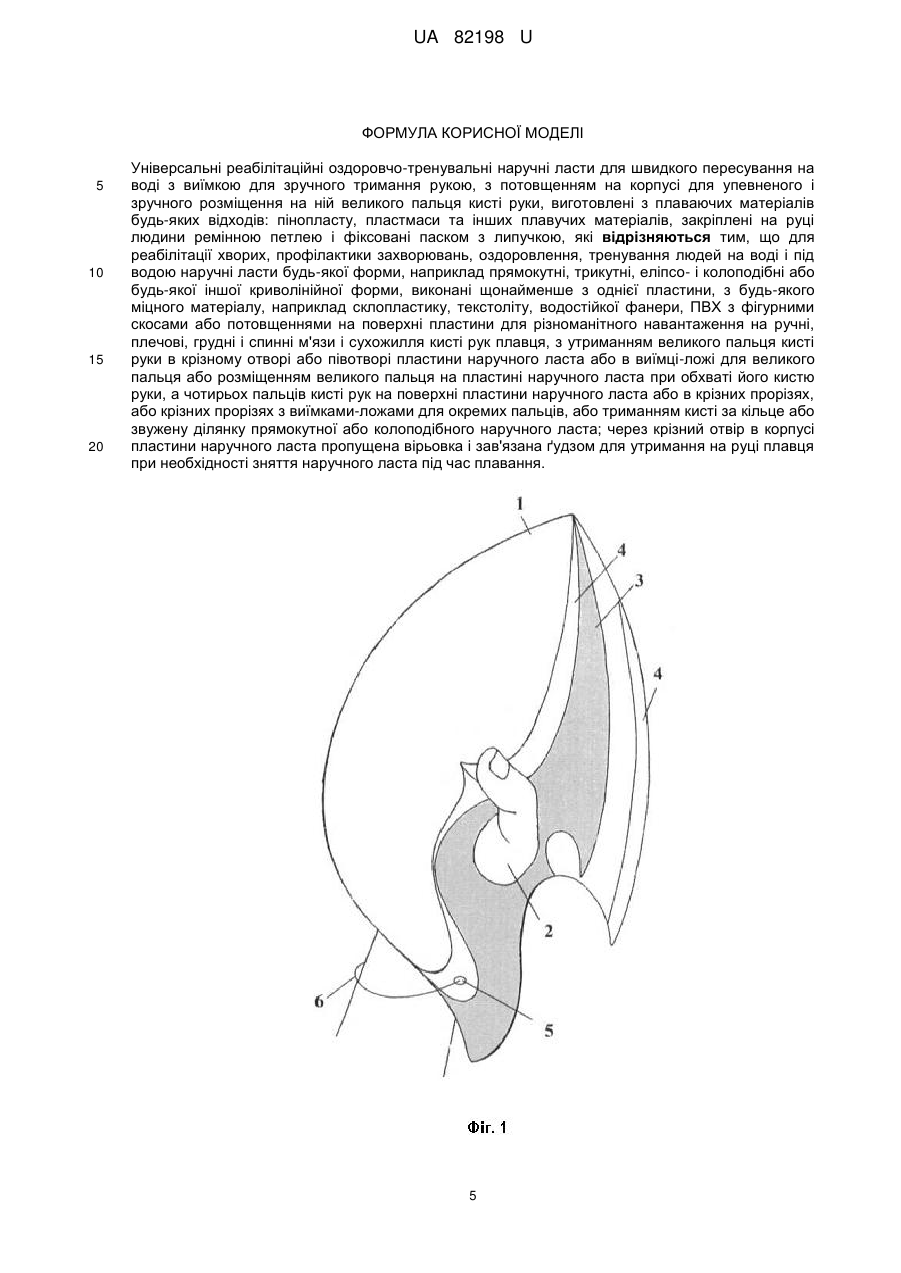

Реферат: Універсальні реабілітаційні оздоровчо-тренувальні наручні ласти для швидкого пересування на воді з виїмкою для зручного тримання рукою, з потовщенням на корпусі для упевненого і зручного розміщення на ній великого пальця кисті руки, виготовлені з плаваючих матеріалів будь-яких відходів: пінопласту, пластмаси та інших плавучих матеріалів, закріплені на руці людини ремінною петлею і фіксовані паском з липучкою. Для реабілітації хворих, профілактики захворювань, оздоровлення, тренування людей на воді і під водою наручні ласти будь-якої форми, наприклад прямокутні, трикутні, еліпсо- і колоподібні або будь-якої іншої криволінійної форми, складені щонайменше з однієї пластини, з будь-якого міцного матеріалу, наприклад склопластику, текстоліту, водостійкої фанери, ПВХ з фігурними скосами або потовщеннями на поверхні пластини для різноманітного навантаження на ручні, плечові, грудні і спинні м'язи і сухожилля кисті рук плавця, з утриманням великого пальця кисті руки в крізному отворі або півотворі пластини наручного ласта або в виїмці-ложі для великого пальця або розміщенням великого пальця на пластині наручного ласта при обхваті його кистю руки, а чотирьох пальців кисті рук на поверхні пластини наручного ласта або в крізних прорізях, або крізних прорізях з виїмками-ложами для окремих пальців, або триманням кисті за кільце або звужену ділянку прямокутної або колоподібного наручного ласта; через крізний отвір в корпусі пластини наручного ласта пропущена вірьовка і зав'язана ґудзом для утримання на руці плавця при необхідності зняття наручного ласта під час плавання. UA 82198 U (54) УНІВЕРСАЛЬНІ РЕАБІЛІТАЦІЙНІ ОЗДОРОВЧО-ТРЕНУВАЛЬНІ НАРУЧНІ ЛАСТИ ВЯЛЕЦЯ UA 82198 U UA 82198 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до реабілітаційного, оздоровчо-тренувального плавального обладнання для безпечного і комфортного перебування людини на воді і під водою в закритих басейнах та на відкритій воді, призначений для реабілітації після перенесених важких захворювань, наприклад інфаркту, інсульту, захворювань внутрішніх органів людини, переломів тощо, профілактики захворювань опорно-рухового апарату, нервових і серцево-судинних захворювань та оздоровлення і тренування спортсменів різних видів спорту для досягнення високих професійних результатів. Відомий патент України на корисну-модель № 60318, МПК А63В 31/00, опублікований у офіційному бюлетені "Промислова власність" № 11 2011 року «Ласти для рук». Ласти для рук, кожен з яких складається з основи з гнучкого матеріалу, має місце для просування пальців, причому основа виконана у вигляді п'ятипалої рукавиці, яка щільно облягає кисть руки і споряджена напалками та перетинами між ними (великим і вказівним, вказівним і середнім, середнім і безіменним, безіменним і мізинцем), з можливістю трансформації в складене і розімкнуте положення зі збільшенням площі рукавиці в розімкнутому положенні до 1,5 разу, при цьому перетинки виготовлені з еластичного матеріалу з потовщеннями по контуру в місцях кріплення до рукавиці і зовнішній контур рукавиці має джгутоподібне потовщення; ласти для рук виготовлені з еластичної гуми або виготовлені з прогумованої суцільної тканини; основа і напалки рукавиці виконані з еластичного сітчастого матеріалу, а перетинки між напалками - з щільного матеріалу. Недоліком цих ласт для рук є те, що передбачене тільки використання їх як допоміжного пристрою для плавання у воді, ним неможливо виконувати рятування, захист, визволення людини з сітей або виконання реабілітаційних вправ, наприклад після інфаркту чи інсульту, тренування спортсменів в подібних ластах буде дуже неефективне, навантаження на м'язи для тренування практично відсутнє. Виготовлення рукавичок з гуми потребує матеріальних затрат і виробництва по литтю гуми, самий контакт шкіри людини з гумою повинен бути обмежений в часі та з находженням у воді на руці людини може негативно впливати на здоров'я. Відомий деклараційний патент України на корисну модель № 11974, МПК А63В 31/08, опублікований у офіційному бюлетені "Промислова власність" № 1 2006 року «Ласти для рук». Ласти для рук, кожен з яких складається з пластини з гнучкого матеріалу, чотирьох лямок для просування пальців (крім великого пальця) та ремінця для фіксації до зап'ястка руки, причому для плавного припасування пальців в гнучкій пластині виконані щілини з можливістю просування через них ремінця. Недоліком даних ласт для рук є те, що направляти такий наручний ласт можливо тільки наружно від тулуба людини або плаванні «по-собачому», але якщо рука плавця рухається у зворотному напрямі до тулуба людини, водна хвиля від руху наручного ласта неодмінно розірве ремінці, як би вони не були закріплені, і наручна ласта спаде з долоні, та за допомогою подібних ручних ласт обмежений спектр їх використання. За найближчий аналог заявленого рішення був прийнятий патент України на корисну модель № 35371, МПК В63С 9/00, опублікований у офіційному бюлетені "Промислова, власність" № 17 2008 року «Рятувально-оздоровчий засіб «Дельфін». Пласкі наручні лопатки для тренування і швидкого пересування на воді з виїмкою для зручного тримання рукою, з потовщенням на корпусі для упевненого і зручного розміщення на ній великого пальця кисті, закріплені на руці людини ремінною петлею і фіксовані паском з липучкою; пласкі наручні лопатки виготовлені у два шари з плаваючих матеріалів будь-яких відходів: пінопласту, пластмаси та інших плавучих матеріалів; шар плаваючого матеріалу на місці тримання кистю руки підсилений склосіткою з широким рогожним переплетенням та проклеєний на ньому шар склосітки з середнім рогожним переплетенням та шар склотканини проклеєний на сітці, всі шари змащені епоксидною смолою і вклеєна металева будівельна пластина, через неї пропущений і заклеєний пасок з липучками, наступний шар з плаваючого матеріалу приклеєний до першого шару плаваючого матеріалу, весь корпус лопатки змащений і проклеєний епоксидною смолою, шліфований, фарбований; пласкі наручні лопатки виготовлені з плаваючого матеріалу в один шар, наприклад з пластмаси у місці тримання кистю руки зроблені з потовщенням для зручного тримання великого пальця і наручної лопатки кистю руки, та з отвором для пропущеної петлі паска ременя з подальшою фіксацією липучками. Дані пласкі наручні лопатки мають ряд недоліків, а саме: виготовлення пристрою вимагає достатнього часу на проклейку епоксидною смолою, висихання, шліфовку, фарбування, задіяні додаткові матеріали: будівельна пластина, склосітка з рогожним переплетенням, склотканина; а також наручні ласти виконують тільки функцію допомоги пересування на воді і слугують для незначних оздоровчо-реабілітаційних вправ. 1 UA 82198 U 5 10 15 20 25 30 35 40 45 50 55 60 Вода чинить опір рухам людини у 12 разів більше, ніж повітря. Створюване нею навантаження на м'язи людини значно більше, ніж при тренуванні у спортивних залах та на спеціальних тренажерах для укріплення окремих м'язів людини. При перебуванні людини у воді, плаванні та виконанні оздоровчих і тренувальних вправ на воді працює весь організм людини та виникає ефект гідроневагомості у воді, він сприяє звільненню хрящових міжхребцевих дисків від постійного стискання їх хребцями хребта. Перебуваючи у воді, людина звільняється від тягаря земного тяжіння, яке тисне на поверхні землі, на диски та хребці хребта і шиї людини, сила земного тяжіння притискає людину до земної поверхні, як під час рухів, ходьби, бігу, так і під час виконання фізичних вправ, наприклад зі штангою чи гирями. Вода - це невагомість, в якій людина комфортно себе почуває і здатна виконувати фізичні вправи безпечно і безболісно для дисків та хребців хребта, шиї, а також для рук і ніг. Вода розслабляє, лікує, заспокоює, надає людині позитивний заряд енергії, а негатив - забирає. Наручні ласти, оснащені потовщеннями і скосами на своєму корпусі окрім обтічної форми, дають додаткове навантаження на м'язи, наручними ластами зручно користуватись плавцю, свого роду це і гантелі, і штанга, і гиря, і еспандер для реабілітації і оздоровчо-тренувальних занять людини у воді. З метою розширення можливостей перебування людини на воді та під водою для реабілітаційних, оздоровчо-тренувальних цілей створені варіанти модифікації наручних ласт з використанням міцних як плавучих матеріалів, наприклад водостійкої фанери, пластмаси, ПВХ, так і неплавучих матеріалів, таких як склопластик, текстоліт, металічної загостреної пластини, титану та інше. В основу корисної моделі поставлена задача створення нових модифікацій наручних ласт для реабілітаційних, профілактичних оздоровчо-тренувальних цілей, економічно малозатратних на їх виробництво, з швидким і легким їх монтуванням, зручних у використанні, розширенням дій та можливостей перебування людини на воді та під водою. Поставлена задача вирішується тим, що для реабілітації хворих, профілактики захворювань, оздоровлення, тренування людей на воді і під водою наручні ласти будь-якої форми, наприклад прямокутні, трикутні, еліпсо- і колоподібні або будь-якої іншої криволінійної форми, складені щонайменше з однієї пластини, з будь-якого міцного матеріалу, наприклад склопластику, текстоліту, водостійкої фанери, ПВХ з фігурними скосами або потовщеннями на поверхні пластини для різноманітного навантаження на ручні, плечові, грудні і спинні м'язи і сухожилля кисті рук плавця, з утриманням великого пальця кисті руки в крізному отворі або півотворі пластини наручного ласта або в виїмці-ложі для великого пальця або розміщенням великого пальця на пластині наручної ласти при обхваті його кистю руки, а чотирьох пальців кисті рук на поверхні пластини наручної ласти або в скрізних прорізях, або крізних прорізях з виїмками-ложами для окремих пальців, або триманням кисті за кільце або звужену ділянку прямокутної або колоподібної наручної ласти; через крізний отвір в корпусі пластини наручної ласти пропущена вірьовка і зав'язана ґудзом для утримання на руці плавця при необхідності зняття наручної ласти під час плавання. Суть корисної моделі пояснюється кресленнями, представленими на фіг. 1 - наручний ласт криволінійної обтікаючої форми з розміщенням великого пальця руки в крізному отворі; фіг. 2 розміщення великого пальця руки в півотворі пластини наручної ласти; фіг. 3 - розміщення чотирьох пальців кисті рук на поверхні пластини наручного ласта, а великого пальця в отворі наручного ласта; фіг. 4 - розміщення чотирьох пальців в крізній прорізі з виїмкою-ложею для окремих пальців і великого пальця на поверхні пластини наручного ласта; фіг. 5 - наручний ласт колоподібної форми з крізними отворами для пальців кисті рук; фіг. 6 - наручний ласт з розміщенням великого пальця і мізинця в отворах, а трьох пальців кисті рук на поверхні пластини наручного ласта; фіг. 7 - вертикальний наручний ласт криволінійної форми з крізною проріззю для чотирьох пальців; фіг. 8 - горизонтальний наручний ласт з крізною проріззю для чотирьох пальців і отвором для великого пальця; фіг. 9 - трикутний наручний ласт з крізною проріззю для чотирьох пальців і виїмкою-ложею для великого пальця; фіг. 10 - криволінійний наручний ласт у формі «метелика» з утриманням пальців кисті за кільце; фіг. 11 - криволінійний наручний ласт для рухів вертикального загрібання, як лижними палками; фіг. 12 - прямокутний та колоподібний наручний ласт з обхватом його пальцями кисті руки. Універсальні реабілітаційні, оздоровчо-тренувальні наручні ласти Вялця першого варіанта представлені на фіг. 1 і фіг. 2. Наручні ласти криволінійної обтікаючої форми з розміщенням великого пальця руки в крізному отворі 2 (фіг. 1) або в крізному півотворі 2 (фіг. 2), складені щонайменше з однієї пластини 1, з фігурними потовщеннями 3 на поверхні пластини 1 і скосами 4 для різноманітного навантаження на ручні, плечові, грудні і спинні м'язи і сухожилля кисті рук плавця. На фіг. 1 і фіг. 2 наручні ласти з утриманням великого пальця кисті руки в крізному 2 UA 82198 U 5 10 15 20 25 30 35 40 45 50 55 60 отворі 2, а чотирьох пальців кисті рук на поверхні пластини 1 наручного ласта. Через крізний отвір 5 в корпусі пластини 1 наручного ласта пропущена вірьовка 6 і зав'язана ґудзом для утримання на руці плавця при необхідності зняття наручного ласта під час плавання. При плаванні і виконанні реабілітаційних, тренувальних, або оздоровчих вправ плавець застосовує будь-яку можливу комбінацію рухів наручними ластами, наприклад горизонтально-бокові, вертикальні вгору-вниз, кругові або будь-яке їх сполучення. Універсальні реабілітаційні, оздоровчо-тренувальні наручні ласти Вялця другого варіанта зображені на фіг. 3 і фіг. 4. Наручні ласти обтічної криволінійної форми з фігурними потовщеннями 3 та скосами 4 на пластині 1 із розміщенням великого пальця кисті руки в отворі 5 пластини 1 і чотирьох пальців кисті рук на поверхні пластини 1 наручного ласта (фіг. 3) та розміщенням чотирьох пальців в спеціальній крізній прорізі 7 з виїмками-ложами 8 для окремих пальців і розміщення великого пальця на потовщенні 3 поверхні пластини наручного ласта (фіг. 4). В отвір 5 у корпусі пластини наручного ласта 1 пропущена вірьовка 6 і зав'язана ґудзом для утримання на руці плавця при необхідності зняття наручного ласта під час плавання. Плавець виконує будь-яку комбінацію рухів наручними ластами. Універсальні і реабілітаційні, оздоровчо-тренувальні наручні ласти Вялця третього варіанта представлені на фіг. 5, наручний ласт колоподібної форми з крізними отворами 2 для п'яти пальців кисті руки. В центрі і на кінцях пластини 1 наручного ласта зроблені крізні отвори 5 для закріплення по центру прив'язної системи, наприклад тугої гумки 6 для підтримання долоні руки і на кінці пластини через отвір 5 в корпусі пластини наручного ластаи пропущена вірьовка 6 і зав'язана ґудзом для утримання на руці плавця при необхідності зняття наручного ласта під час плавання. Плавець виконує рухи руками горизонтально-бокові, кругові, гребкові. Універсальні реабілітаційні, оздоровчо-тренувальні наручні ласти Вялця четвертого варіанта представлені на фіг. 6, криволінійні наручні ласти з розміщенням великого пальця і мізинця в отворах 2, а трьох пальців на поверхні пластини 1 наручного ласта. На пластині 1 наручного ласта розташовані потовщення 3 для більшого навантаження м'язів і сухожиль кисті руки і скоси 4 для обтічної форми і оптимального входження в воду наручного ласта. Через отвір 5 в корпусі пластини наручної ласти 1 пропущена вірьовка 6 і зав'язана ґудзом для утримання на руці плавця при необхідності зняття наручного ласта під час плавання. Плавець застосовує будь-яку можливу комбінацію рухів наручними ластами, наприклад горизонтальнобокові, вертикальні вгору-вниз, кругові або будь-яке їх сполучення. Універсальні реабілітаційні, оздоровчо-тренувальні наручні ласти Вялця п'ятого варіанта представлені на фіг. 7 - вертикальні наручні ласти криволінійної форми з крізною проріззю 9 для чотирьох пальців руки, великий палець кисті руки розташований на поверхні наручного ласта. Форма наручного ласта дозволяє навантажувати і тренувати ручні, плечові, грудні і спинні м'язи та сухожилля кисті рук плавця, а також дає велике навантаження на ліктьовий суглоб людини. В крізному отворі 5 в корпусі пластини наручного ласта пропущена вірьовка 6 і зав'язана ґудзом для утримання на руці плавця при необхідності зняття наручного ласта під час плавання. Рухи плавця гребково-кругові, горизонтально-бокові. Універсальні реабілітаційні, оздоровчо-тренувальні наручні ласти Вялця шостого варіанта представлені на фіг. 8 - горизонтальні наручні ласти з крізною проріззю 9 з виїмками-ложами для пальців кисті руки на зворотній стороні ласти. Фігурні потовщення 3 і скоси 4 дають можливість отримати наручний ласт зручної обтічної форми з можливістю гребкових рухів, горизонтально-бокових для тренування плавця при значних навантаженнях на м'язи людини. Універсальні реабілітаційні, оздоровчо-тренувальні наручні ласти Вялця сьомого варіанта представлені на фіг. 9 - трикутні наручні ласти 1 з крізною проріззю 9 з виїмками-ложами для чотирьох пальців і виїмки-ложі 10 для великого пальця кисті руки на поверхні ласта. На поверхні наручного ласта 1 розташовані потовщення 3 і скоси 4. Рухи плавця із застосуванням будь-якої можливої комбінації рухів наручними ластами, наприклад горизонтально-бокові, вертикальні вгору-вниз, кругові або будь-яке їх сполучення. Універсальні реабілітаційні, оздоровчо-тренувальні наручні ласти Вялця восьмого варіанта представлені на фіг. 10 - криволінійні наручні ласти з формою «метелика» і утриманням пальців кисті за кільце 11. Фігурні потовщення 3 і скоси 4 дозволяють з більшим навантаженням робити кругові горизонтальні і вертикальні рухи при реабілітації хворих після перенесеного інсульту, захворювання рук (артрит, остеохондроз, реабілітації після переломів тощо), а також для тренування і реабілітації спортсменів після отриманих специфічних травм рук і плечей. Через крізний отвір 5 просунута і зав'язана у петлю вірьовка 6 для утримання наручного ласта на руці плавця. Рухи плавця поворотно-кругові горизонтально-бокові. Універсальні реабілітаційні, оздоровчо-тренувальні наручні ласти Вялця дев'ятого варіанта представлені на фіг. 11 - криволінійні наручні ласти для вертикального загрібання плавцем і 3 UA 82198 U 5 10 15 20 25 30 35 40 45 50 55 здійснення рухів як лижними палками із навантаженням м'язів рук, плечей, спини, грудних м'язів і сухожилля кисті рук плавця. Великий палець просунутий в отвір 2 і чотири пальці кисті руки в крізну прорізь 9. Потовщення 3 і скоси 4 дозволяють робити з більшим навантаженням тренувальні вправи при тренуванні спортсменів різних видів спорту. Рухи вертикальні згоривниз, горизонтально-бокові або ударні, як у боксерів. Універсальні реабілітаційні, оздоровчо-тренувальні наручні ласти Вялця десятого варіанта представлені на фіг. 12 - колоподібні або прямокутні наручні ласти зі звуженою ділянкою для обхвату її пальцями кисті руки. Потовщення 3 і скоси 4 дають змогу максимально навантажувати різні м'язи рук, плечей, спини і грудей при виконанні спеціальних вправ. Через крізний отвір 5 просунута вірьовка 6 для утримання наручного ласта на руці. Крізна прорізь 9 може бути, наприклад, фігурної криволінійної форми для отримання навантажень на м’язи при виконанні спеціальних вправ. Рухи такими наручними ластами можливі горизонтально-бокові, кругові, вертикально-бокові. Виготовляють універсальні реабілітаційні, оздоровчо-тренувальні наручні ласти наступним чином. Для тренування, реабілітації хворих і оздоровлення людей на воді наручні ласти будьякої форми, наприклад криволінійні, прямокутні, трикутні, еліпсо- і колоподібні, або будь-якої іншої форми, роблять щонайменше з однієї пластини, з будь-якого міцного матеріалу, наприклад водостійкої фанери, ПВХ, склопластику, текстоліту, пластмаси, тощо з фігурними скосами або потовщеннями на поверхні пластини. Фігурні потовщення 3 вирізають з будь-якого плавучого матеріалу жорстко закріпляють на корпусі пластини 1 наприклад саморізами, гайками і болтами, приклеюють тощо. Скоси 4 вирізають і шліфують, або тільки шліфують до утворення гладкої скошеної поверхні на корпусі наручного ласта. Для різноманітних модифікацій наручних ласт в пластині наручного ласта роблять крізний отвір 2 або півотвір 2 для великого пальця кисті руки, а також роблять крізний отвір 2 для окремих пальців кисті руки. Для деяких модифікацій наручних ласт в корпусі ласти 1 вирізається крізна прорізь 9 для розташування чотирьох пальців кисті руки або крізна прорізь 7 з виїмками-ложами для окремих пальців. Для виконання специфічних вправ наручний ласт роблять метеликоподібної форми з кільцем 11 для утримання пальцями руки або вирізають колоподібну чи прямокутну заготовку ласта зі звуженою ділянкою для зручного тримання при обхваті його кистю руки, а також роблять потовщення 3 і скоси 4 для додаткового навантаження м'язів рук, плечей, спини, грудей. Через отвір 5 в корпусі пластини 1 наручного ласта пропускають вірьовку 6 і зав'язують ґудзом для утримання на руці плавця при необхідності зняття наручного ласта під час плавання. Наручні ласти мають естетичний і привабливий вигляд, ними зручно користуватись плавцю, свого роду це і гантелі, і штанга, і гиря, і еспандер для реабілітаційних і оздоровчотренувальних занять людини у воді. Наручні ласти можуть бути виготовлені як малими за розмірами для початківців, так і великими для професіоналів з більшим навантаженням на м'язи людини під час плавання, тренувань і виконання оздоровчо-лікувальних та тренувальних вправ. Запропоновані універсальні реабілітаційні оздоровчо-тренувальні наручні ласти Вялця дозволяють використовувати їх для вирішення різноманітних задач по реабілітації хворих, профілактики захворювань і оздоровленню, укріпленню м'язів спинного хребтового корсету, який не дозволяє отримати перегрузку на хребтовий стовп у разі раптового перенавантаження хребта, м'язи спружинять і приймуть на себе це перенавантаження, тренуванню на воді і під водою різними верствами населення. Вони прості і доступні для кожної людини у виготовленні і використанні, дешеві, зручні і надійні для перебування, оздоровлення, захисту і тренування людини на воді і під водою, можуть бути виготовлені як індивідуально користувачем у домашніх умовах, так і на серійному виробництві при масовому їх виготовленні. Легкість, простота, надійність, багатофункціональність, специфіка конструкції і оптимальний розмір дозволяють використовувати їх в реабілітаційних центрах, в оздоровчих профілакторіях, санаторіях тощо і спортсменами різних видів спорту, для оздоровлення і проведення тренувань. Список використаних джерел інформації: 1. Опис до патенту України на корисну модель № 60318, МПК А63В 31/00, опублікований у офіційному бюлетені "Промислова власність" № 11 2011 року, (аналог). 2. Опис до деклараційного патенту України на корисну модель № 11974, МПК А63В 31/08, опублікований у офіційному бюлетені "Промислова власність" № 1 2006 року. 3. Опис до патенту України на корисну модель № 35371, МПК В63С 9/00, опублікований у офіційному бюлетені "Промислова власність" № 17 2008 року (найближчий аналог). 4 UA 82198 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 Універсальні реабілітаційні оздоровчо-тренувальні наручні ласти для швидкого пересування на воді з виїмкою для зручного тримання рукою, з потовщенням на корпусі для упевненого і зручного розміщення на ній великого пальця кисті руки, виготовлені з плаваючих матеріалів будь-яких відходів: пінопласту, пластмаси та інших плавучих матеріалів, закріплені на руці людини ремінною петлею і фіксовані паском з липучкою, які відрізняються тим, що для реабілітації хворих, профілактики захворювань, оздоровлення, тренування людей на воді і під водою наручні ласти будь-якої форми, наприклад прямокутні, трикутні, еліпсо- і колоподібні або будь-якої іншої криволінійної форми, виконані щонайменше з однієї пластини, з будь-якого міцного матеріалу, наприклад склопластику, текстоліту, водостійкої фанери, ПВХ з фігурними скосами або потовщеннями на поверхні пластини для різноманітного навантаження на ручні, плечові, грудні і спинні м'язи і сухожилля кисті рук плавця, з утриманням великого пальця кисті руки в крізному отворі або півотворі пластини наручного ласта або в виїмці-ложі для великого пальця або розміщенням великого пальця на пластині наручного ласта при обхваті його кистю руки, а чотирьох пальців кисті рук на поверхні пластини наручного ласта або в крізних прорізях, або крізних прорізях з виїмками-ложами для окремих пальців, або триманням кисті за кільце або звужену ділянку прямокутної або колоподібного наручного ласта; через крізний отвір в корпусі пластини наручного ласта пропущена вірьовка і зав'язана ґудзом для утримання на руці плавця при необхідності зняття наручного ласта під час плавання. 5 UA 82198 U 6 UA 82198 U 7 UA 82198 U 8 UA 82198 U 9 UA 82198 U 10 UA 82198 U 11 UA 82198 U 12 UA 82198 U 13 UA 82198 U 14 UA 82198 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
