Фільтрувальний елемент до фільтра немцова

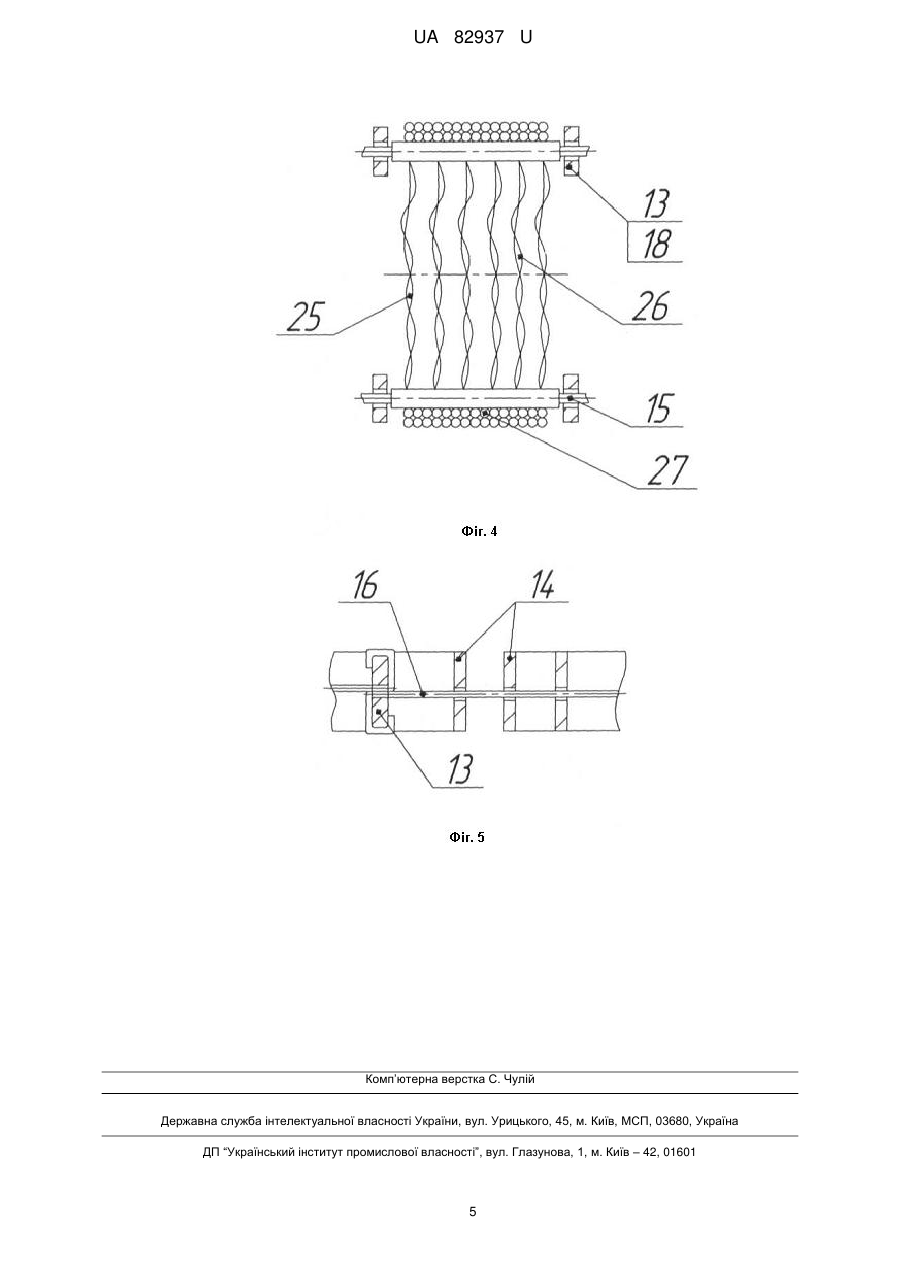

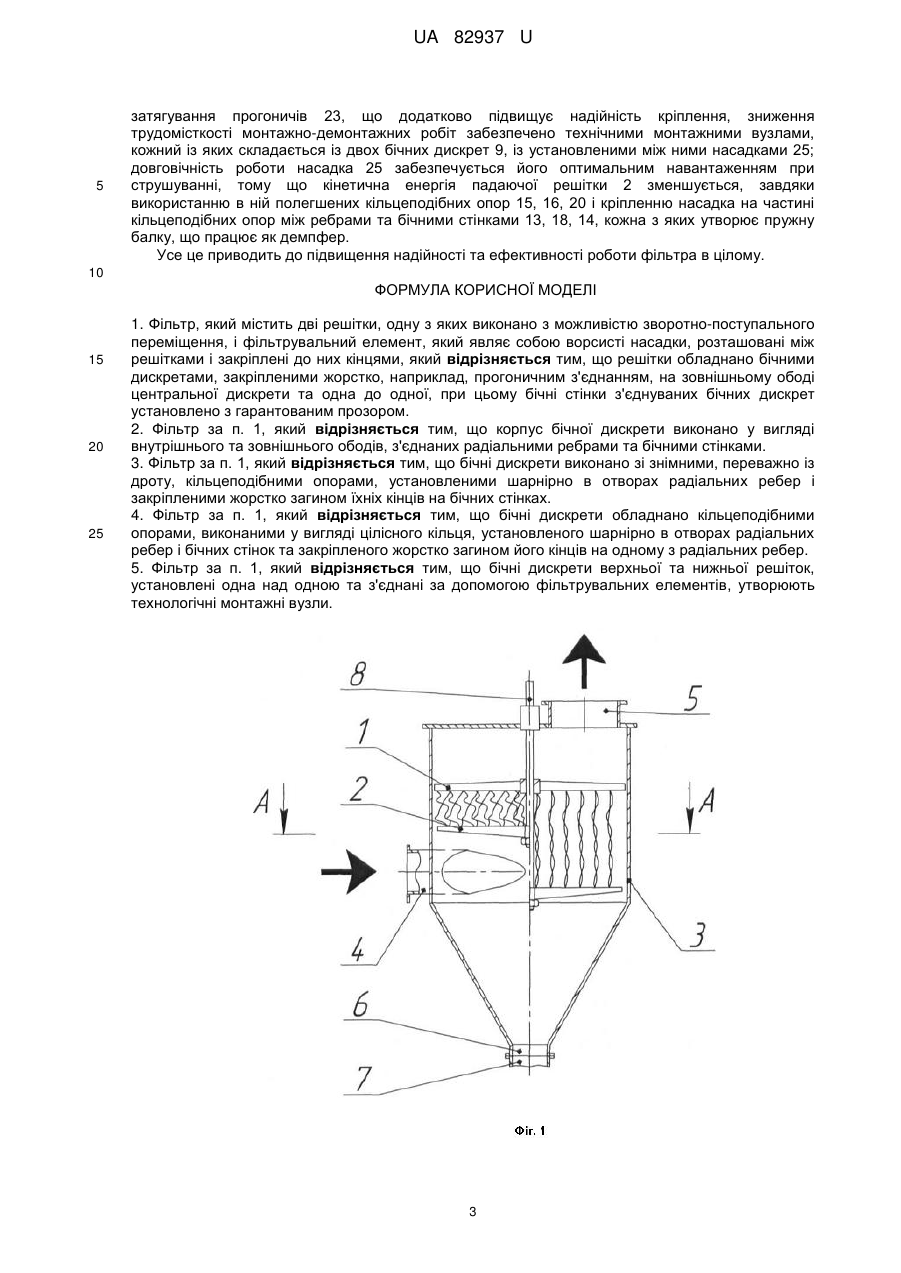

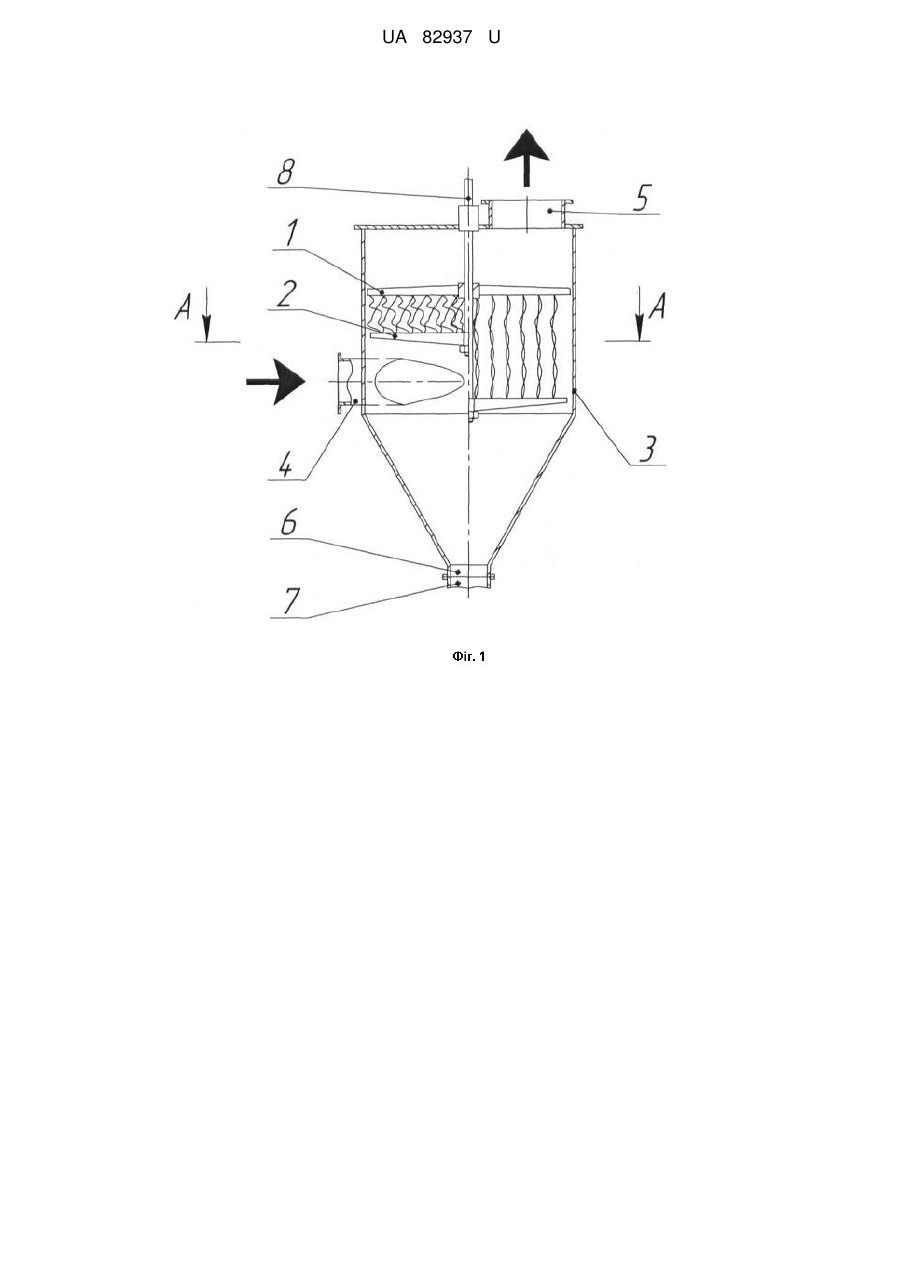

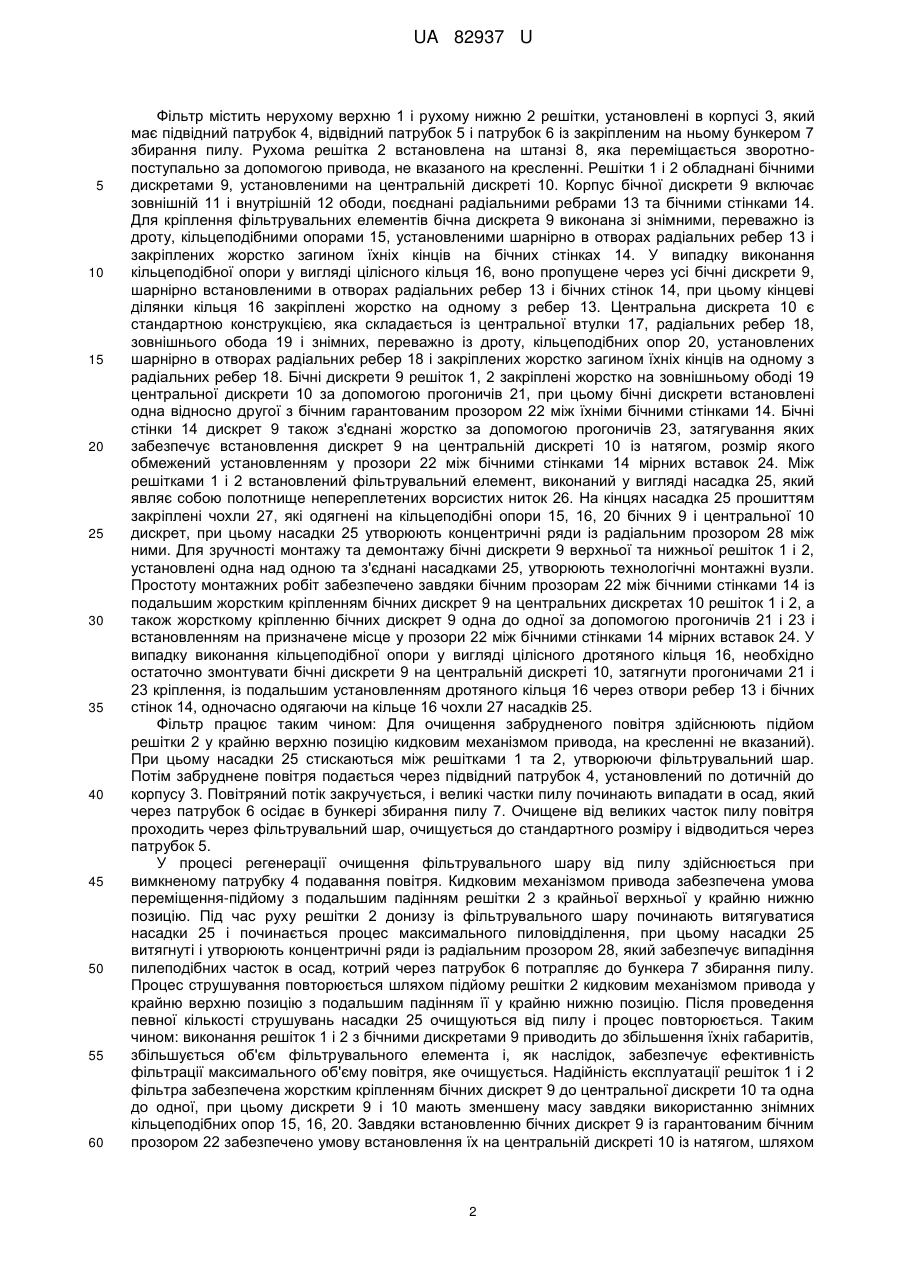

Реферат: Фільтр містить дві решітки, одну з яких виконано з можливістю зворотно-поступального переміщення, і фільтрувальний елемент, який являє собою ворсисті насадки, розташовані між решітками і закріплені до них кінцями. Решітки обладнано бічними дискретами, закріпленими жорстко, наприклад, прогоничним з'єднанням, на зовнішньому ободі центральної дискрети та одна до одної. Бічні стінки з'єднуваних бічних дискрет установлено з гарантованим прозором. UA 82937 U (54) ФІЛЬТРУВАЛЬНИЙ ЕЛЕМЕНТ ДО ФІЛЬТРА НЕМЦОВА UA 82937 U UA 82937 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пилоочисних пристроїв і може бути використана у металургійній, цементній, хімічній, гірничодобувній та інших галузях промисловості. Відомий фільтр, який містить ворсисті нитки, прикріплені одним кінцем до решітки, а інший звисає вільно. До того ж збоку ворсисті нитки підтискаються еластичними стінками (див. А. С. 511962, Кл. В01D27/12). Недоліком такого фільтра є труднощі з регенерацією, тому що ворсисті нитки злежуються, переплітаються між собою, а під час регенерації важко видалити з них осад. Отже, для стандартної конструкції фільтра, при оптимальних розмірах решітки і жмутку ворсистих ниток досягається економічно обґрунтована ефективність роботи фільтра. У випадку необхідності значного підвищення ефективності роботи фільтра треба значно збільшити габарити решітки, що призведе відповідно до збільшення розмірів жмутку верхніх ниток, охоплюваних еластичними стінками, при цьому ефективність фільтрації та регенерації різко знижується. Тому фільтри з нестандартною конструкцією не виробляються, тому що це економічно невигідно. Значно ефективнішим, узятим за прототип, є фільтр, який містить дві решітки, одна з яких рухома. До решіток жорстко прикріплені кінцями ряди ворсистих ниток. Під час регенерації решітки розсувають, роблять струшування ниток, і накопичений на них осад падає, потрапляючи в бункер збирання пилу (див. пат. Австрії № 365087 кл. В01D). Стандартні конструкції фільтрів, з використанням двох решітчастих конструкцій із встановленим між ними фільтрувальним шаром, мають суттєвий недолік, який полягає в тому, що ефективність роботи фільтрів обмежена оптимальними розмірами решіток і власне конструкцією фільтра, яка визначається технологічними можливостями виготовлення, транспортування, експлуатації та габаритними розмірами прорізів чи приміщень, у яких фільтр встановлюється та експлуатується. В основу корисної моделі поставлена задача вдосконалення фільтра шляхом додавання нових конструктивних елементів: - бічних дискрет, які збільшують габарити решіток; - знімних, виготовлених переважно з дроту, кільцеподібних опор, які забезпечують зменшення маси дискрет; - кріплення бічних дискрет на центральній дискреті з натягом, використовуючи сусідні бічні дискрети з бічним гарантованим прозором між їхніми бічними стінками; - установлення кільцеподібних опор шарнірно в отворах радіальних ребер і жорсткому кріпленню кінцевих частин опор у бічних стінках дискрет, у збиранні бічних дискрет, установлених одна над одною, із фільтрувальним елементом, які утворюють сукупно монтажнотехнологічний вузол. Використання бічних дискрет приводить до збільшення габаритів решіток та до збільшення об'єму фільтрувального елемента. Усе це, як наслідок, забезпечить підвищення ефективності роботи фільтра. Поставлена задача вирішується тим, що фільтр містить дві решітки, одна з яких виконана з можливістю зворотно-поступального переміщення фільтрувального елемента, який являє собою ворсисті нитки, розташовані між решітками та закріплені до них кінцями, до того ж решітки забезпечені бічними дискретами, закріпленими жорстко, наприклад, прогоничним з'єднанням, на зовнішньому ободі центральної дискрети та одна до одної, при цьому бічні стінки з'єднаних дискрет установлені з гарантованим бічним прозором. Корпус бічної дискрети виконаний у вигляді внутрішнього та зовнішнього ободів, з'єднаних радіальними ребрами й бічними стінками, обладнаний знімними, переважно з дроту, кільцеподібними опорами, установленими шарнірно в отворах радіальних ребер, закріпленими жорстко загином їхніх кінців на бічних стінках, причому кільцеподібні опори можуть бути виконані у вигляді цілісного кільця, установленого шарнірно в отворах радіальних ребер і бічних стінок, і закріпленого жорстко загином його кінців на одному з ребер. Необхідно також зазначити, що бічні дискрети верхньої та нижньої решіток, установлені одна над одною та поєднані за допомогою фільтрувальних насадків, утворюють технологічні монтажні вузли. Суть корисної моделі пояснює креслення. На фіг. 1 зображений загальний вигляд фільтра в розрізі. На фіг. 2 - переріз по А-А. На фіг. 3 - монтажний вузол збирання бічних дискрет із фільтрувальним елементом. На фіг. 4 - установлення фільтрувального елемента на кільцеподібних опорах. На фіг. 5 - вузол кріплення кінцевої ділянки кільцеподібної опори на бічній стінці бічної дискрети. 1 UA 82937 U 5 10 15 20 25 30 35 40 45 50 55 60 Фільтр містить нерухому верхню 1 і рухому нижню 2 решітки, установлені в корпусі 3, який має підвідний патрубок 4, відвідний патрубок 5 і патрубок 6 із закріпленим на ньому бункером 7 збирання пилу. Рухома решітка 2 встановлена на штанзі 8, яка переміщається зворотнопоступально за допомогою привода, не вказаного на кресленні. Решітки 1 і 2 обладнані бічними дискретами 9, установленими на центральній дискреті 10. Корпус бічної дискрети 9 включає зовнішній 11 і внутрішній 12 ободи, поєднані радіальними ребрами 13 та бічними стінками 14. Для кріплення фільтрувальних елементів бічна дискрета 9 виконана зі знімними, переважно із дроту, кільцеподібними опорами 15, установленими шарнірно в отворах радіальних ребер 13 і закріплених жорстко загином їхніх кінців на бічних стінках 14. У випадку виконання кільцеподібної опори у вигляді цілісного кільця 16, воно пропущене через усі бічні дискрети 9, шарнірно встановленими в отворах радіальних ребер 13 і бічних стінок 14, при цьому кінцеві ділянки кільця 16 закріплені жорстко на одному з ребер 13. Центральна дискрета 10 є стандартною конструкцією, яка складається із центральної втулки 17, радіальних ребер 18, зовнішнього обода 19 і знімних, переважно із дроту, кільцеподібних опор 20, установлених шарнірно в отворах радіальних ребер 18 і закріплених жорстко загином їхніх кінців на одному з радіальних ребер 18. Бічні дискрети 9 решіток 1, 2 закріплені жорстко на зовнішньому ободі 19 центральної дискрети 10 за допомогою прогоничів 21, при цьому бічні дискрети встановлені одна відносно другої з бічним гарантованим прозором 22 між їхніми бічними стінками 14. Бічні стінки 14 дискрет 9 також з'єднані жорстко за допомогою прогоничів 23, затягування яких забезпечує встановлення дискрет 9 на центральній дискреті 10 із натягом, розмір якого обмежений установленням у прозори 22 між бічними стінками 14 мірних вставок 24. Між решітками 1 і 2 встановлений фільтрувальний елемент, виконаний у вигляді насадка 25, який являє собою полотнище непереплетених ворсистих ниток 26. На кінцях насадка 25 прошиттям закріплені чохли 27, які одягнені на кільцеподібні опори 15, 16, 20 бічних 9 і центральної 10 дискрет, при цьому насадки 25 утворюють концентричні ряди із радіальним прозором 28 між ними. Для зручності монтажу та демонтажу бічні дискрети 9 верхньої та нижньої решіток 1 і 2, установлені одна над одною та з'єднані насадками 25, утворюють технологічні монтажні вузли. Простоту монтажних робіт забезпечено завдяки бічним прозорам 22 між бічними стінками 14 із подальшим жорстким кріпленням бічних дискрет 9 на центральних дискретах 10 решіток 1 і 2, а також жорсткому кріпленню бічних дискрет 9 одна до одної за допомогою прогоничів 21 і 23 і встановленням на призначене місце у прозори 22 між бічними стінками 14 мірних вставок 24. У випадку виконання кільцеподібної опори у вигляді цілісного дротяного кільця 16, необхідно остаточно змонтувати бічні дискрети 9 на центральній дискреті 10, затягнути прогоничами 21 і 23 кріплення, із подальшим установленням дротяного кільця 16 через отвори ребер 13 і бічних стінок 14, одночасно одягаючи на кільце 16 чохли 27 насадків 25. Фільтр працює таким чином: Для очищення забрудненого повітря здійснюють підйом решітки 2 у крайню верхню позицію кидковим механізмом привода, на кресленні не вказаний). При цьому насадки 25 стискаються між решітками 1 та 2, утворюючи фільтрувальний шар. Потім забруднене повітря подається через підвідний патрубок 4, установлений по дотичній до корпусу 3. Повітряний потік закручується, і великі частки пилу починають випадати в осад, який через патрубок 6 осідає в бункері збирання пилу 7. Очищене від великих часток пилу повітря проходить через фільтрувальний шар, очищується до стандартного розміру і відводиться через патрубок 5. У процесі регенерації очищення фільтрувального шару від пилу здійснюється при вимкненому патрубку 4 подавання повітря. Кидковим механізмом привода забезпечена умова переміщення-підйому з подальшим падінням решітки 2 з крайньої верхньої у крайню нижню позицію. Під час руху решітки 2 донизу із фільтрувального шару починають витягуватися насадки 25 і починається процес максимального пиловідділення, при цьому насадки 25 витягнуті і утворюють концентричні ряди із радіальним прозором 28, який забезпечує випадіння пилеподібних часток в осад, котрий через патрубок 6 потрапляє до бункера 7 збирання пилу. Процес струшування повторюється шляхом підйому решітки 2 кидковим механізмом привода у крайню верхню позицію з подальшим падінням її у крайню нижню позицію. Після проведення певної кількості струшувань насадки 25 очищуються від пилу і процес повторюється. Таким чином: виконання решіток 1 і 2 з бічними дискретами 9 приводить до збільшення їхніх габаритів, збільшується об'єм фільтрувального елемента і, як наслідок, забезпечує ефективність фільтрації максимального об'єму повітря, яке очищується. Надійність експлуатації решіток 1 і 2 фільтра забезпечена жорстким кріпленням бічних дискрет 9 до центральної дискрети 10 та одна до одної, при цьому дискрети 9 і 10 мають зменшену масу завдяки використанню знімних кільцеподібних опор 15, 16, 20. Завдяки встановленню бічних дискрет 9 із гарантованим бічним прозором 22 забезпечено умову встановлення їх на центральній дискреті 10 із натягом, шляхом 2 UA 82937 U 5 затягування прогоничів 23, що додатково підвищує надійність кріплення, зниження трудомісткості монтажно-демонтажних робіт забезпечено технічними монтажними вузлами, кожний із яких складається із двох бічних дискрет 9, із установленими між ними насадками 25; довговічність роботи насадка 25 забезпечується його оптимальним навантаженням при струшуванні, тому що кінетична енергія падаючої решітки 2 зменшується, завдяки використанню в ній полегшених кільцеподібних опор 15, 16, 20 і кріпленню насадка на частині кільцеподібних опор між ребрами та бічними стінками 13, 18, 14, кожна з яких утворює пружну балку, що працює як демпфер. Усе це приводить до підвищення надійності та ефективності роботи фільтра в цілому. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Фільтр, який містить дві решітки, одну з яких виконано з можливістю зворотно-поступального переміщення, і фільтрувальний елемент, який являє собою ворсисті насадки, розташовані між решітками і закріплені до них кінцями, який відрізняється тим, що решітки обладнано бічними дискретами, закріпленими жорстко, наприклад, прогоничним з'єднанням, на зовнішньому ободі центральної дискрети та одна до одної, при цьому бічні стінки з'єднуваних бічних дискрет установлено з гарантованим прозором. 2. Фільтр за п. 1, який відрізняється тим, що корпус бічної дискрети виконано у вигляді внутрішнього та зовнішнього ободів, з'єднаних радіальними ребрами та бічними стінками. 3. Фільтр за п. 1, який відрізняється тим, що бічні дискрети виконано зі знімними, переважно із дроту, кільцеподібними опорами, установленими шарнірно в отворах радіальних ребер і закріпленими жорстко загином їхніх кінців на бічних стінках. 4. Фільтр за п. 1, який відрізняється тим, що бічні дискрети обладнано кільцеподібними опорами, виконаними у вигляді цілісного кільця, установленого шарнірно в отворах радіальних ребер і бічних стінок та закріпленого жорстко загином його кінців на одному з радіальних ребер. 5. Фільтр за п. 1, який відрізняється тим, що бічні дискрети верхньої та нижньої решіток, установлені одна над одною та з'єднані за допомогою фільтрувальних елементів, утворюють технологічні монтажні вузли. 3 UA 82937 U 4 UA 82937 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
