Дерев’яний блок-цегла

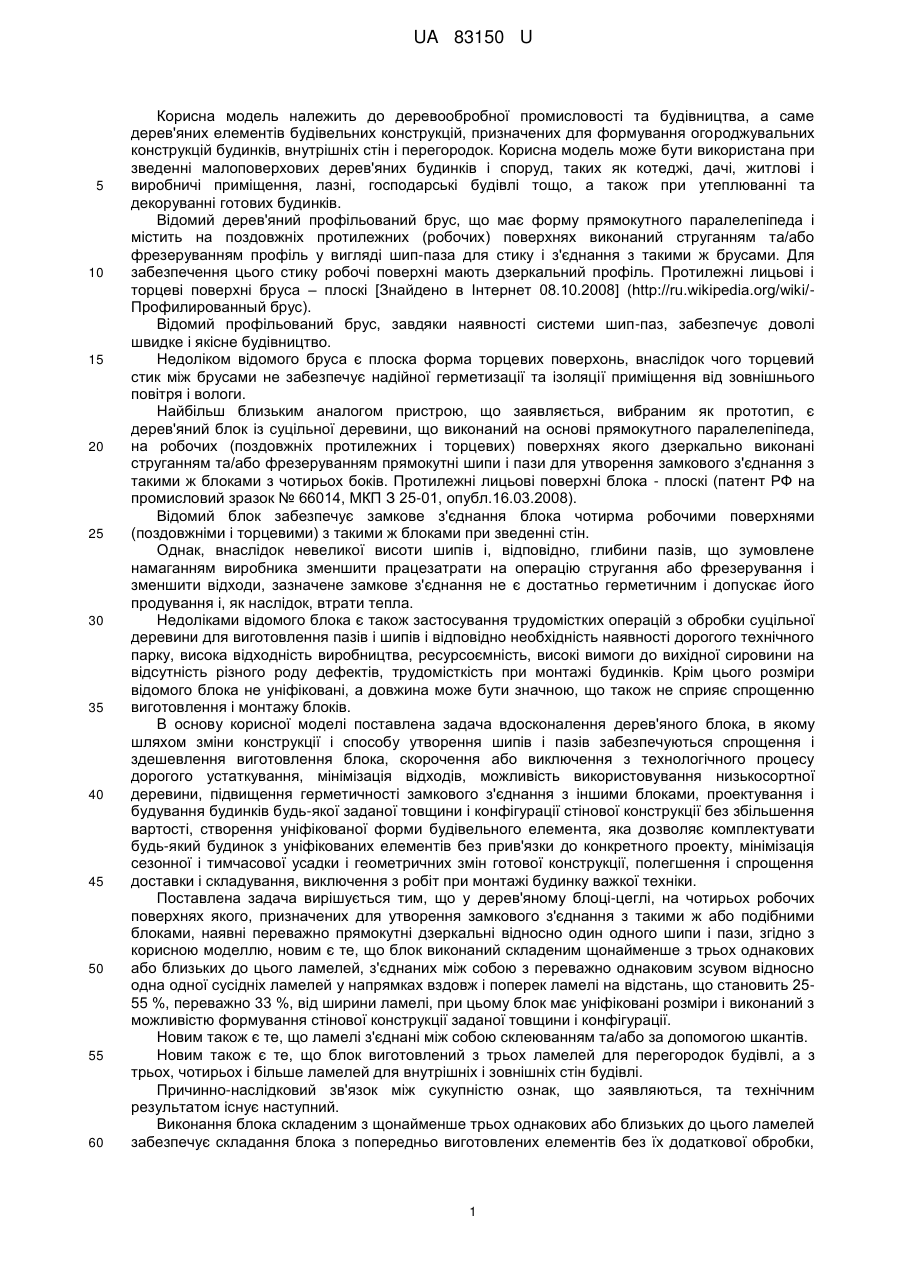

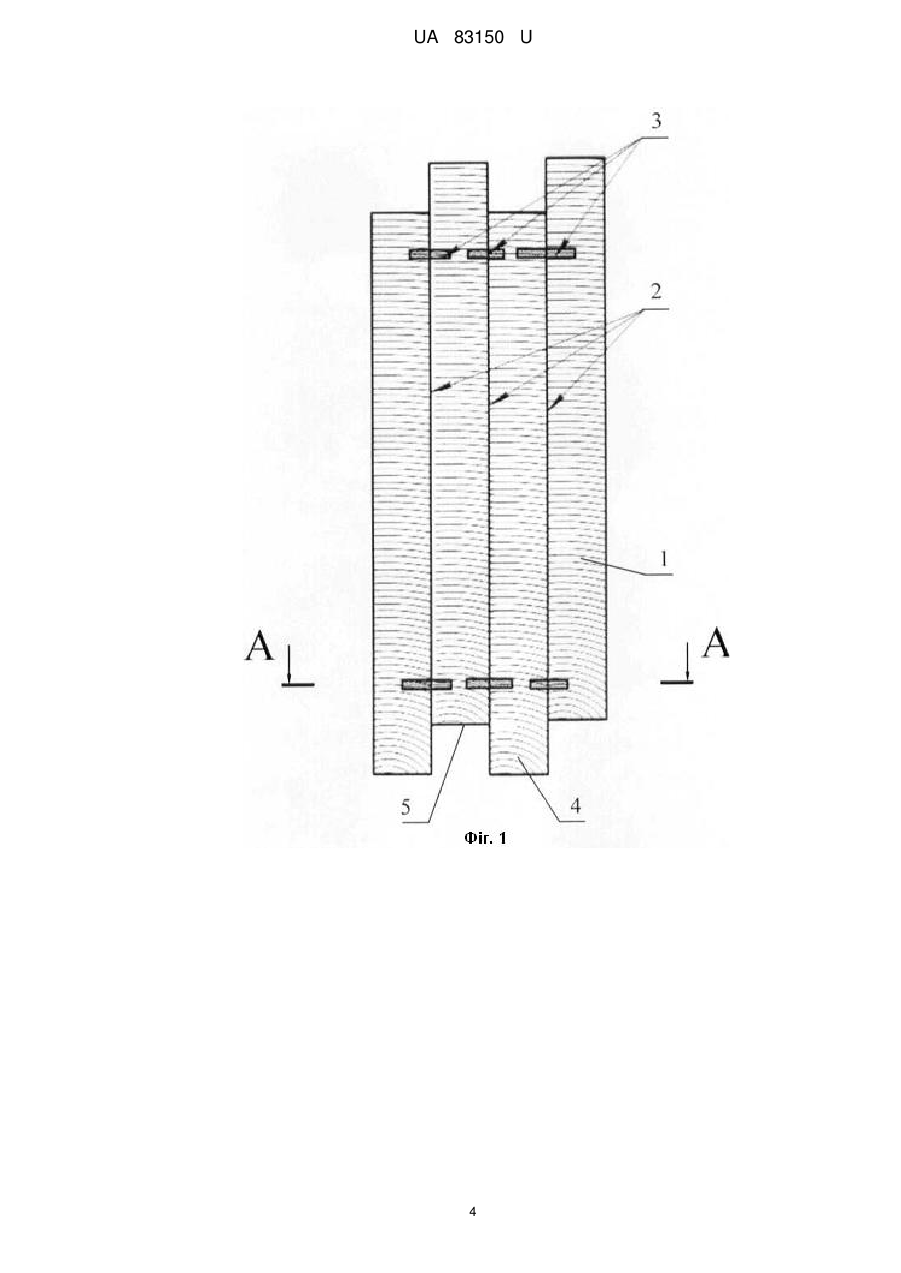

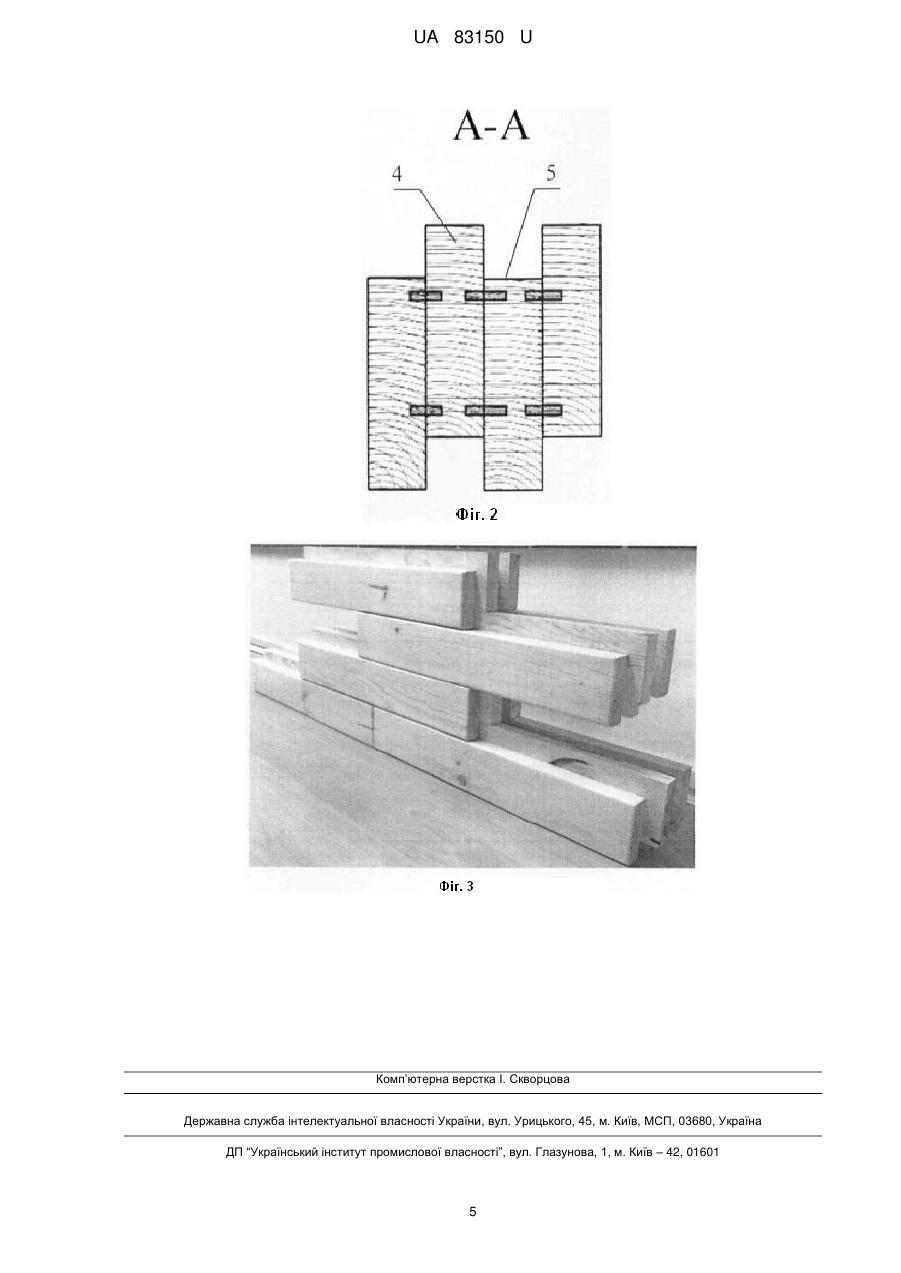

Реферат: Дерев'яний блок-цегла, на чотирьох робочих поверхнях якого, призначених для утворення замкового з'єднання з такими ж або подібними блоками, наявні переважно прямокутні дзеркальні відносно один одного шипи і пази. Блок виконаний складеним з щонайменше трьох однакових ламелей, з'єднаних між собою з переважно однаковим зсувом відносно одна одної сусідніх ламелей у напрямках вздовж і поперек ламелі на відстань, що становить 25-55 %, переважно 33 %, від ширини ламелі, причому блок має уніфіковані розміри і виконаний з можливістю формування стінової конструкції заданої товщини і конфігурації. UA 83150 U (54) ДЕРЕВ'ЯНИЙ БЛОК-ЦЕГЛА UA 83150 U UA 83150 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до деревообробної промисловості та будівництва, а саме дерев'яних елементів будівельних конструкцій, призначених для формування огороджувальних конструкцій будинків, внутрішніх стін і перегородок. Корисна модель може бути використана при зведенні малоповерхових дерев'яних будинків і споруд, таких як котеджі, дачі, житлові і виробничі приміщення, лазні, господарські будівлі тощо, а також при утеплюванні та декоруванні готових будинків. Відомий дерев'яний профільований брус, що має форму прямокутного паралелепіпеда і містить на поздовжніх протилежних (робочих) поверхнях виконаний струганням та/або фрезеруванням профіль у вигляді шип-паза для стику і з'єднання з такими ж брусами. Для забезпечення цього стику робочі поверхні мають дзеркальний профіль. Протилежні лицьові і торцеві поверхні бруса – плоскі [Знайдено в Інтернет 08.10.2008] (http://ru.wikipedia.org/wiki/Профилированный брус). Відомий профільований брус, завдяки наявності системи шип-паз, забезпечує доволі швидке і якісне будівництво. Недоліком відомого бруса є плоска форма торцевих поверхонь, внаслідок чого торцевий стик між брусами не забезпечує надійної герметизації та ізоляції приміщення від зовнішнього повітря і вологи. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є дерев'яний блок із суцільної деревини, що виконаний на основі прямокутного паралелепіпеда, на робочих (поздовжніх протилежних і торцевих) поверхнях якого дзеркально виконані струганням та/або фрезеруванням прямокутні шипи і пази для утворення замкового з'єднання з такими ж блоками з чотирьох боків. Протилежні лицьові поверхні блока - плоскі (патент РФ на промисловий зразок № 66014, МКП З 25-01, опубл.16.03.2008). Відомий блок забезпечує замкове з'єднання блока чотирма робочими поверхнями (поздовжніми і торцевими) з такими ж блоками при зведенні стін. Однак, внаслідок невеликої висоти шипів і, відповідно, глибини пазів, що зумовлене намаганням виробника зменшити працезатрати на операцію стругання або фрезерування і зменшити відходи, зазначене замкове з'єднання не є достатньо герметичним і допускає його продування і, як наслідок, втрати тепла. Недоліками відомого блока є також застосування трудомістких операцій з обробки суцільної деревини для виготовлення пазів і шипів і відповідно необхідність наявності дорогого технічного парку, висока відходність виробництва, ресурсоємність, високі вимоги до вихідної сировини на відсутність різного роду дефектів, трудомісткість при монтажі будинків. Крім цього розміри відомого блока не уніфіковані, а довжина може бути значною, що також не сприяє спрощенню виготовлення і монтажу блоків. В основу корисної моделі поставлена задача вдосконалення дерев'яного блока, в якому шляхом зміни конструкції і способу утворення шипів і пазів забезпечуються спрощення і здешевлення виготовлення блока, скорочення або виключення з технологічного процесу дорогого устаткування, мінімізація відходів, можливість використовування низькосортної деревини, підвищення герметичності замкового з'єднання з іншими блоками, проектування і будування будинків будь-якої заданої товщини і конфігурації стінової конструкції без збільшення вартості, створення уніфікованої форми будівельного елемента, яка дозволяє комплектувати будь-який будинок з уніфікованих елементів без прив'язки до конкретного проекту, мінімізація сезонної і тимчасової усадки і геометричних змін готової конструкції, полегшення і спрощення доставки і складування, виключення з робіт при монтажі будинку важкої техніки. Поставлена задача вирішується тим, що у дерев'яному блоці-цеглі, на чотирьох робочих поверхнях якого, призначених для утворення замкового з'єднання з такими ж або подібними блоками, наявні переважно прямокутні дзеркальні відносно один одного шипи і пази, згідно з корисною моделлю, новим є те, що блок виконаний складеним щонайменше з трьох однакових або близьких до цього ламелей, з'єднаних між собою з переважно однаковим зсувом відносно одна одної сусідніх ламелей у напрямках вздовж і поперек ламелі на відстань, що становить 2555 %, переважно 33 %, від ширини ламелі, при цьому блок має уніфіковані розміри і виконаний з можливістю формування стінової конструкції заданої товщини і конфігурації. Новим також є те, що ламелі з'єднані між собою склеюванням та/або за допомогою шкантів. Новим також є те, що блок виготовлений з трьох ламелей для перегородок будівлі, а з трьох, чотирьох і більше ламелей для внутрішніх і зовнішніх стін будівлі. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом існує наступний. Виконання блока складеним з щонайменше трьох однакових або близьких до цього ламелей забезпечує складання блока з попередньо виготовлених елементів без їх додаткової обробки, 1 UA 83150 U 5 10 15 20 25 30 35 40 45 50 55 60 що спрощує і здешевлює виготовлення блока і дозволяє складати блок з трьох або чотирьох і більше елементів у залежності від його призначення і, відповідно, необхідної товщини. З'єднання ламелей між собою з переважно однаковим зсувом сусідніх ламелей відносно одна одної у напрямках вздовж і поперек ламелі на відстань, що становить 25-55 %, переважно 33 %, від ширини ламелі забезпечує утворення шипів і пазів шляхом певного розташування елементів без трудомістких операцій стругання чи фрезерування, що також значно спрощує і здешевлює виготовлення блока і дозволяє збільшити висоту шипів і глибину пазів, що підвищує герметичність замкового з'єднання з іншими блоками і значно зменшує його продування повітрям, а це зменшує витрати на обігрів або кондиціювання помешкання. При виконанні зсуву менше, ніж на 25 % від ширини ламелі, утворені шипи і пази не будуть мати достатньої для герметизації висоти і глибини, а при більше за 55 % зменшиться стійкість конструкції. Виконання блока з уніфікованими розмірами і можливістю формування стінової конструкції заданої товщини і конфігурації також спрощує і здешевлює як виготовлення самого блока, так і будівництво з його використанням, дозволяє втілювати різні дизайнерські рішення при будівництві. Крім цього обмежена довжина блока забезпечує, по-перше, відсутність деформацій як по вертикалі, так і по горизонталі блока, і як наслідок усадки зібраної конструкції, а по-друге, його ремонтоздатність, тобто можливість швидкої і легкої заміни (протягом 20-30 хв.) у випадку виникнення дефекту в уже готовій будівлі. Відсутність усадки дозволяє виконувати внутрішню і зовнішню обробку готової конструкції відразу після монтажу, а уніфікований розмір і дзеркальний профіль спрощують транспортування і складування. Суть запропонованої корисної моделі пояснюють креслення, де на фіг. 1 зображений вигляд зверху дерев'яного блока-цегли, складеного з чотирьох ламелей; на Фіг. 2 - розріз А-А на Фіг. 1; на Фіг. 3 - загальний вигляд монтажу блоків. Дерев'яний блок-цегла (Фіг. 1, 2) у найкращому варіанті здійснення корисної моделі, що заявляється, який однак не є єдино можливим, утворений складанням однакових або близьких до цього ламелей 1 (Фіг. 1), які являють собою, наприклад, короткомірний (750-800 мм) сосновий пиломатеріал вологістю 10-12 %, що значно здешевлює виготовлення блока і забезпечує відсутність його кручення. Ламелі можуть бути з'єднані між собою за допомогою клейових шарів 2 та шкантів 3 з однаковим зсувом сусідніх ламелей відносно одна одної у вертикальному і горизонтальному напрямках, тобто вздовж і поперек ламелі, на відстань, що становить 25-55 %, переважно 33 %, від ширини ламелі. Клей тонким шаром наносять на ті поверхні ламелей, які стикуються між собою, утворюючи клейове з'єднання, яке додатково скріплюється шкантами. Ламелі можуть з'єднувати між собою будь-яким іншим способом. Для отримання блока, що використовують для перегородок будівлі, складають три ламелі, а для зовнішніх і внутрішніх стін - три, чотири і більше ламелей. З'єднання розміщених поруч сусідніх ламелей між собою із зсувом призводить до утворення на чотирьох робочих поверхнях блока (по периметру ламелей) прямокутних доволі високих шипів 4 і глибоких пазів 5 для замкового з'єднання з іншими блоками, причому для потрапляння шипа одного блока у паз іншого на протилежних поверхнях блока шипи і пази мають дзеркальний профіль. Лицьова поверхня блока, що призначена для створення зовнішнього вигляду будівлі плоска або опукла, а тильна, обернена всередину, - плоска. Блок має уніфіковані розміри, наприклад 750*135*140 мм або 800*210*150 мм, при цьому невелику довжину, що дає можливість будувати об'єкти будь-якої складності й конфігурації аналогічно цегельній кладці, вносити зміни в план будинку безпосередньо на будівельному майданчику, забезпечує швидкість і простоту монтажу. Дерев'яний блок-цеглу використовують таким чином. Будівництво починається з встановлення просторового каркаса з дерев'яного бруса, який задає геометрію будинку і просторову жорсткість усієї конструкції, після чого блоки, як і цегляну кладку, складають у шаховому порядку, встановлюючи шипи одного блока у пази іншого з усіх боків, крім лицьової і тильної поверхонь (Фіг. 3). При цьому утворюється надійне герметичне з'єднання, яке не продувається і в яке не потрапляє волога. В залежності від необхідної товщини стіни або перегородки використовують блоки з трьома, чотирма або більшою кількістю ламелей. Можливо формування стіни різної товщини і з наданням додаткових властивостей шляхом складання блоків за такими схемами: блок-блок, блок-утеплювач-блок, блокутеплювач-гіпсокартон, блок-утеплювач-вентфасад тощо. Уніфіковані і невеликі розміри блока, простота конструкції, герметичність з'єднання блоків між собою дозволяють втілювати практично будь-яке архітектурно-дизайнерське рішення з оформлення зовнішнього вигляду будівлі або споруди, легко проводити комунікації, ремонтувати, зменшувати витрати на обігрів та кондиціювання помешкання. 2 UA 83150 U Відразу після монтажу блоків виконують зовнішню і внутрішню обробку готової споруди, наприклад, фарбування, лакування тощо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Дерев'яний блок-цегла, на чотирьох робочих поверхнях якого, призначених для утворення замкового з'єднання з такими ж або подібними блоками, наявні переважно прямокутні дзеркальні відносно один одного шипи і пази, який відрізняється тим, що він виконаний складеним з щонайменше трьох однакових ламелей, з'єднаних між собою з переважно однаковим зсувом відносно одна одної сусідніх ламелей у напрямках вздовж і поперек ламелі на відстань, що становить 25-55 %, переважно 33 %, від ширини ламелі, при цьому блок має уніфіковані розміри і виконаний з можливістю формування стінової конструкції заданої товщини і конфігурації. 2. Блок за п. 1, який відрізняється тим, що ламелі з'єднані між собою склеюванням, та/або за допомогою шкантів. 3. Блок за п. 1 або 2, який відрізняється тим, що він виготовлений з трьох ламелей для перегородок будівлі, а з трьох, чотирьох і більше ламелей - для внутрішніх і зовнішніх стін будівлі. 3 UA 83150 U 4 UA 83150 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
