Конструкція багатоповерхової одно – або багаторівневої будівлі

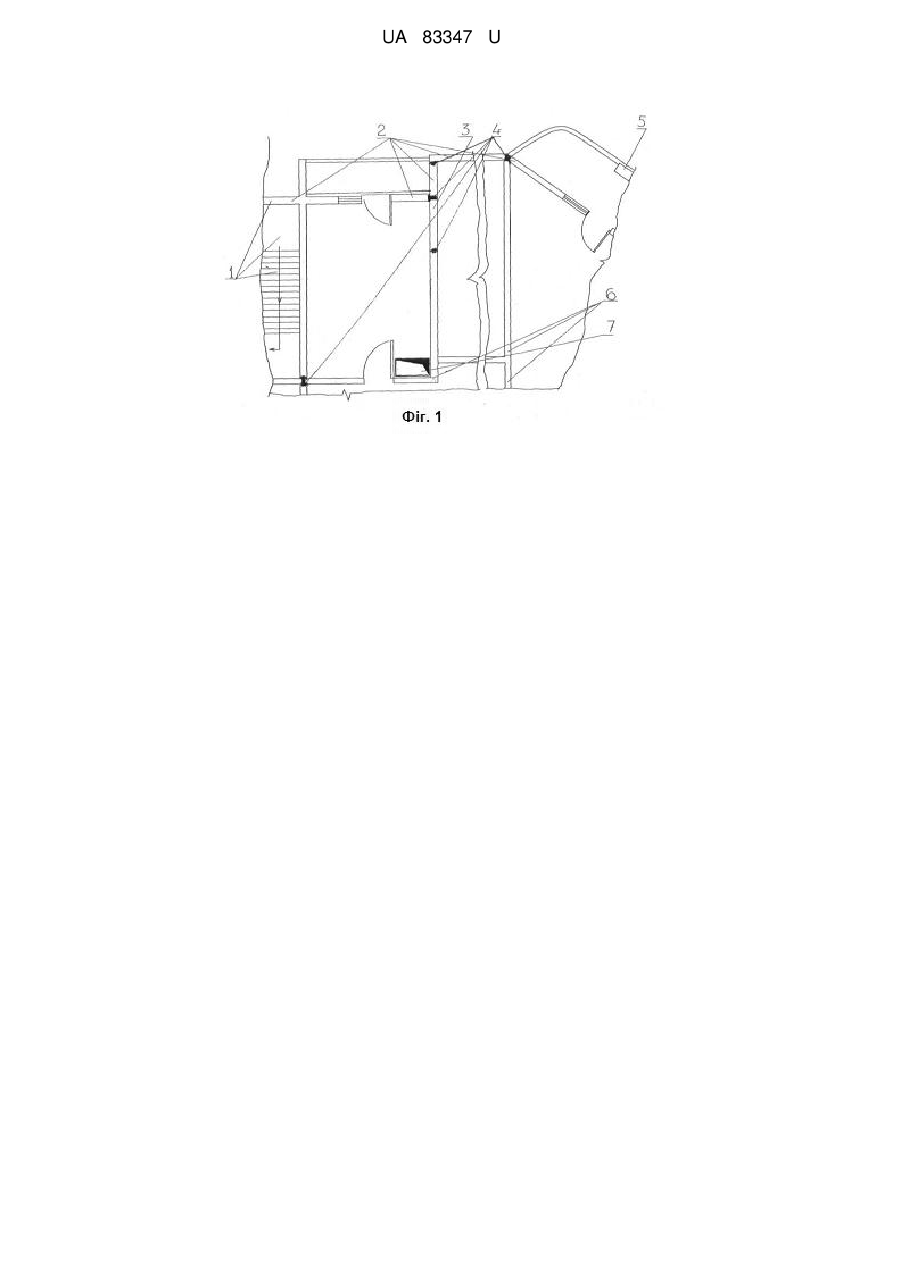

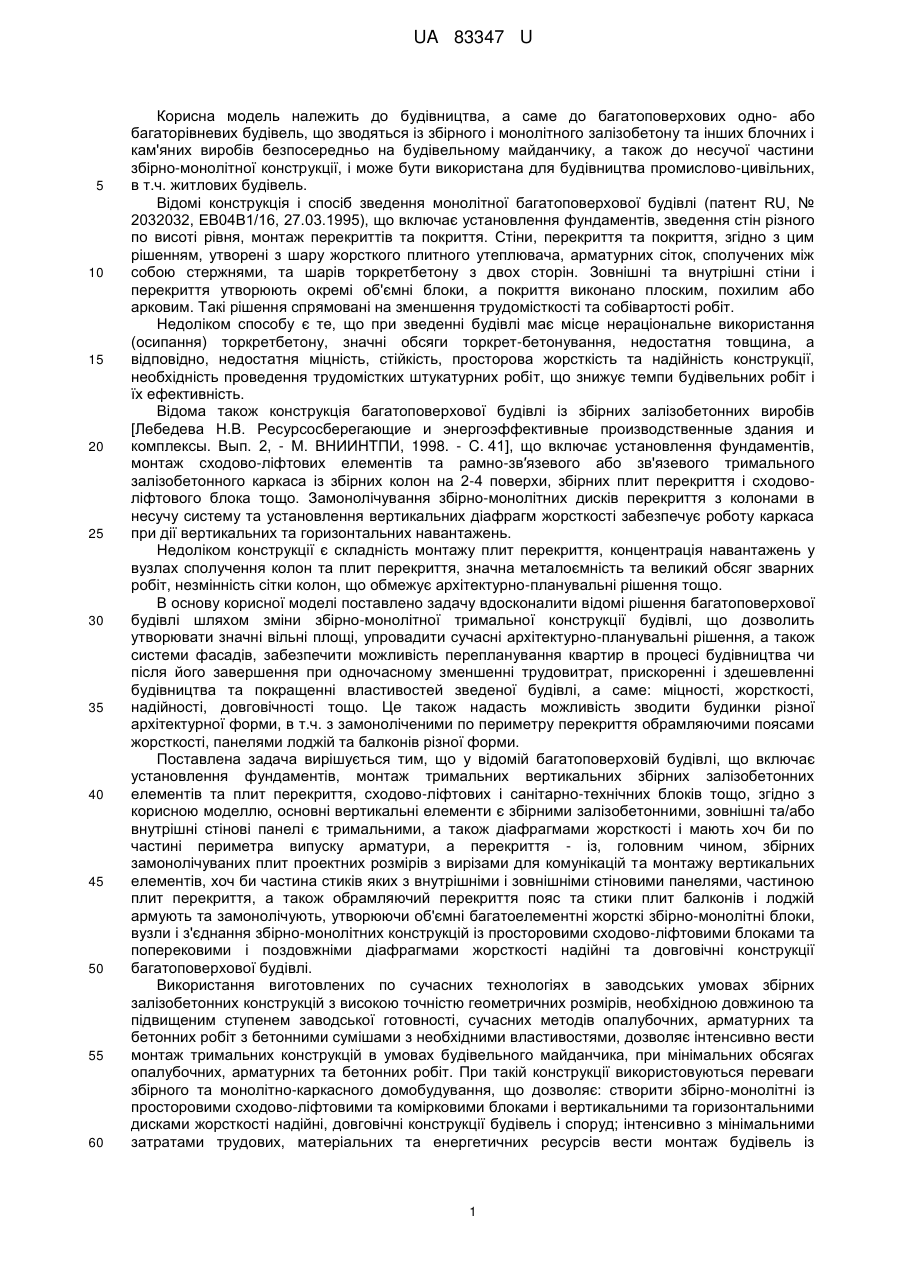

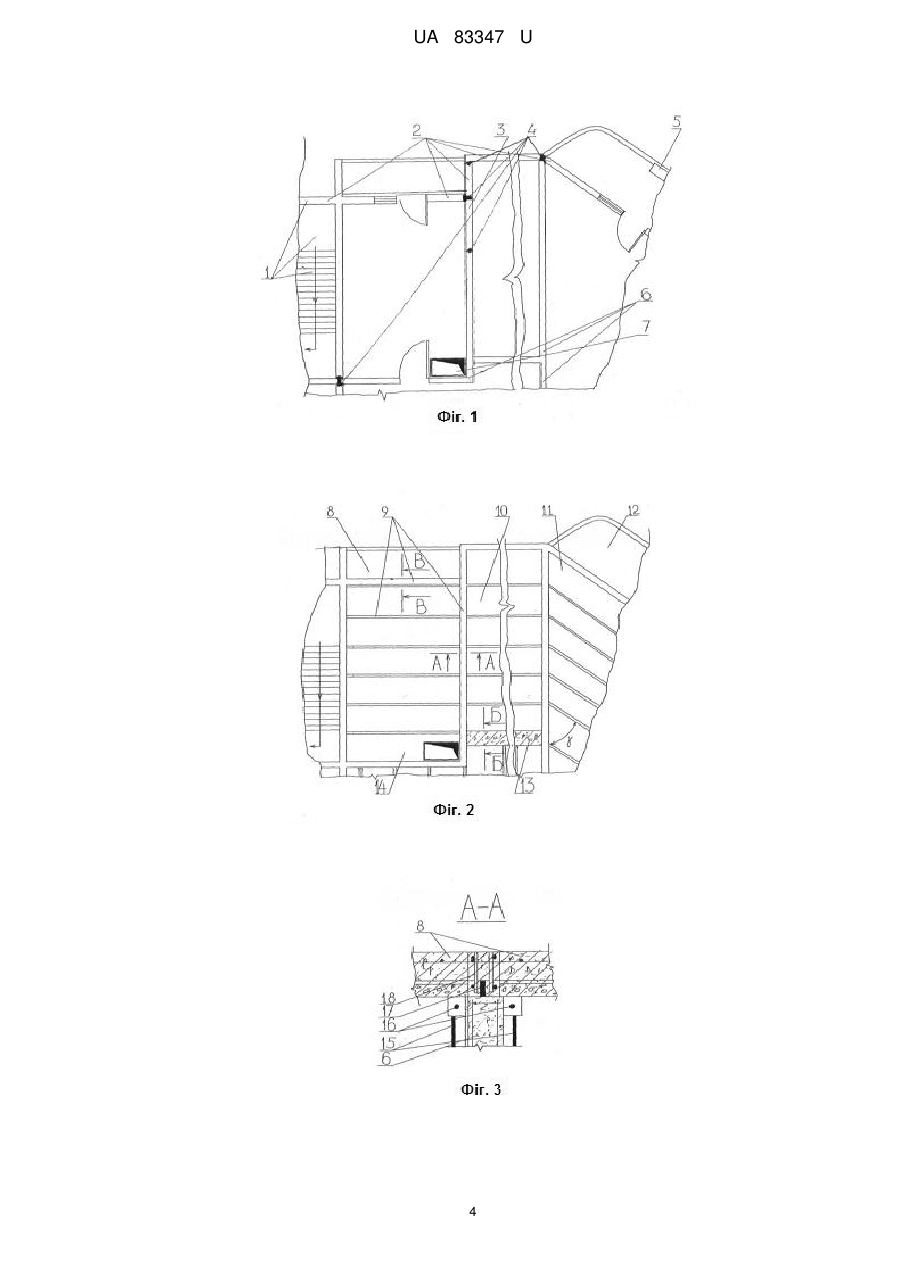

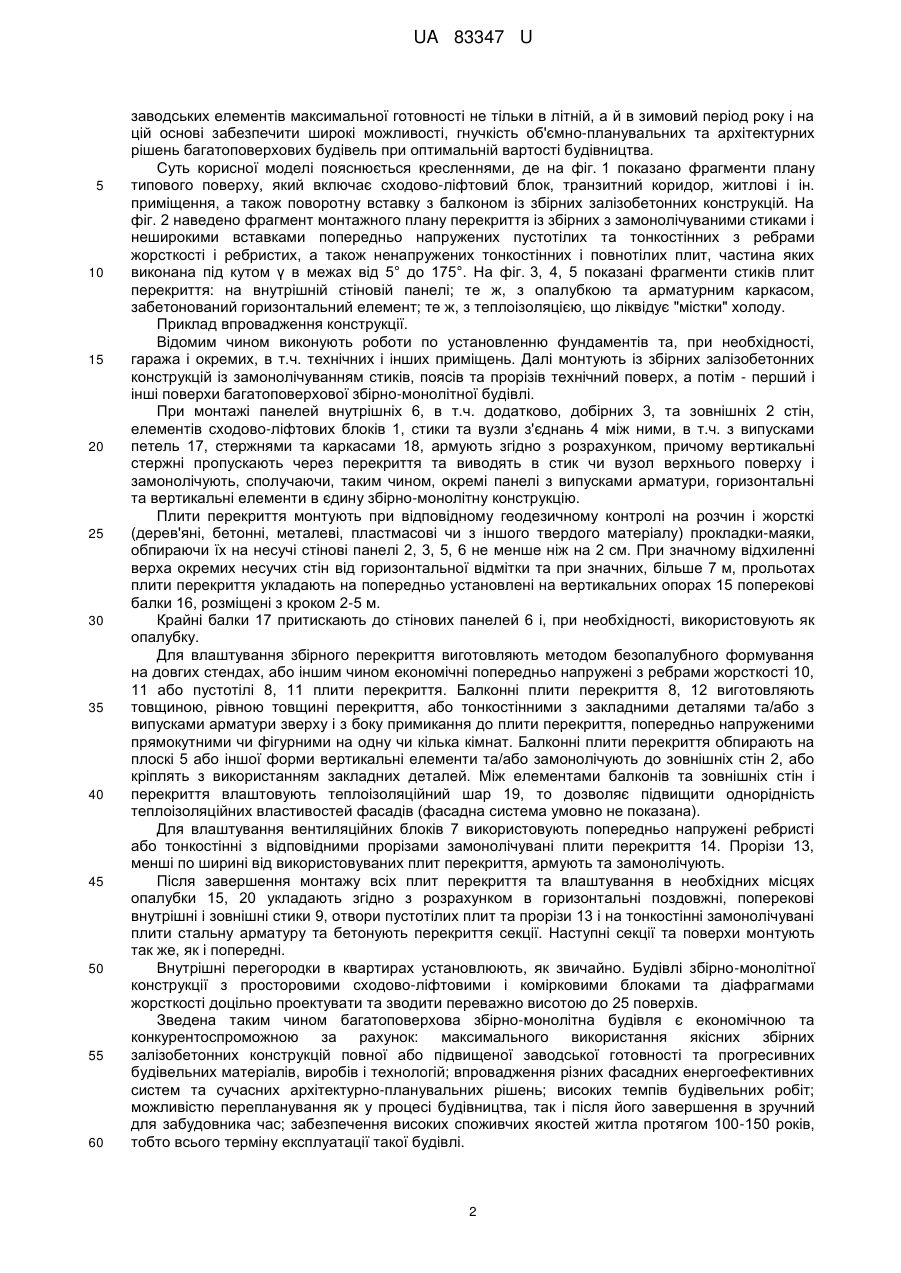

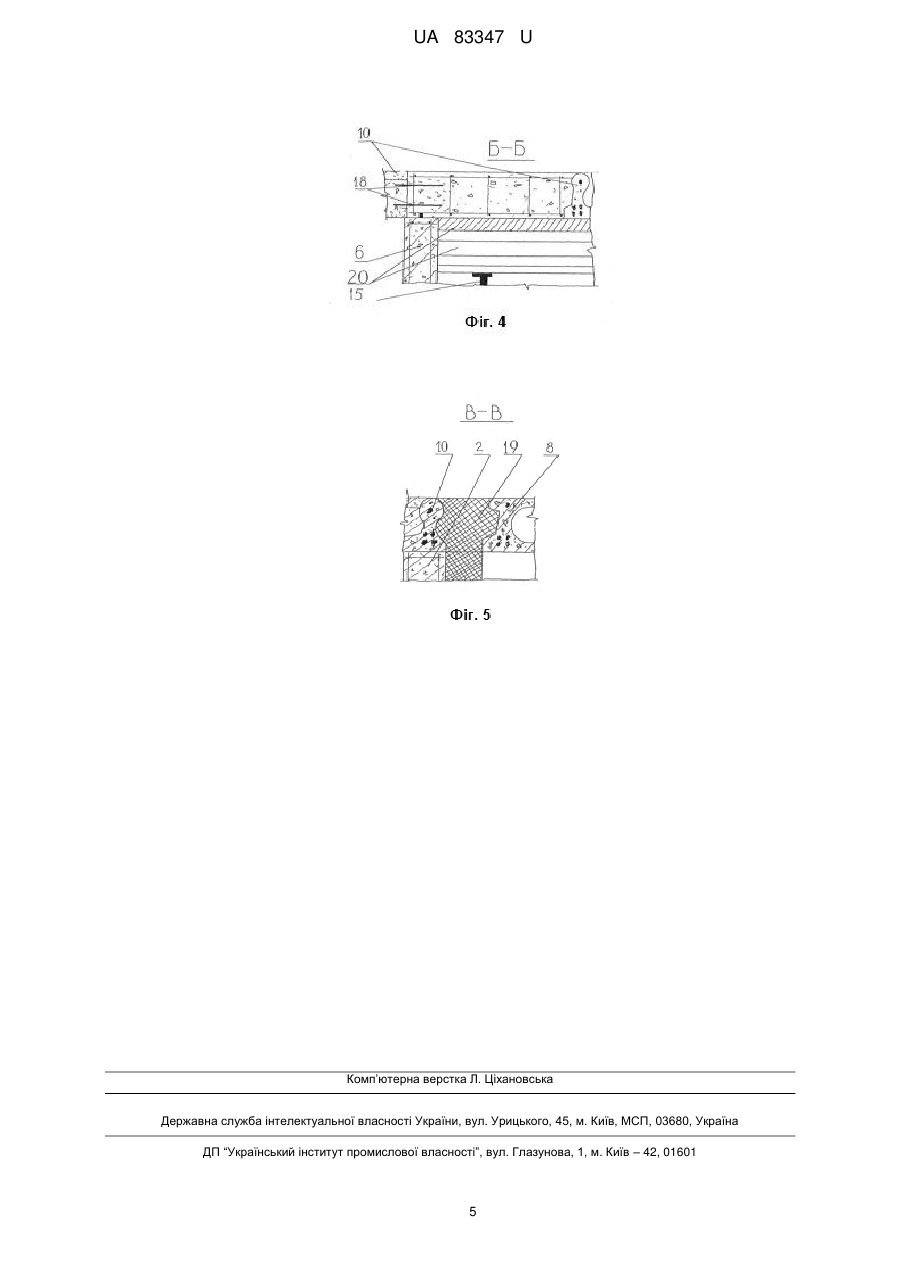

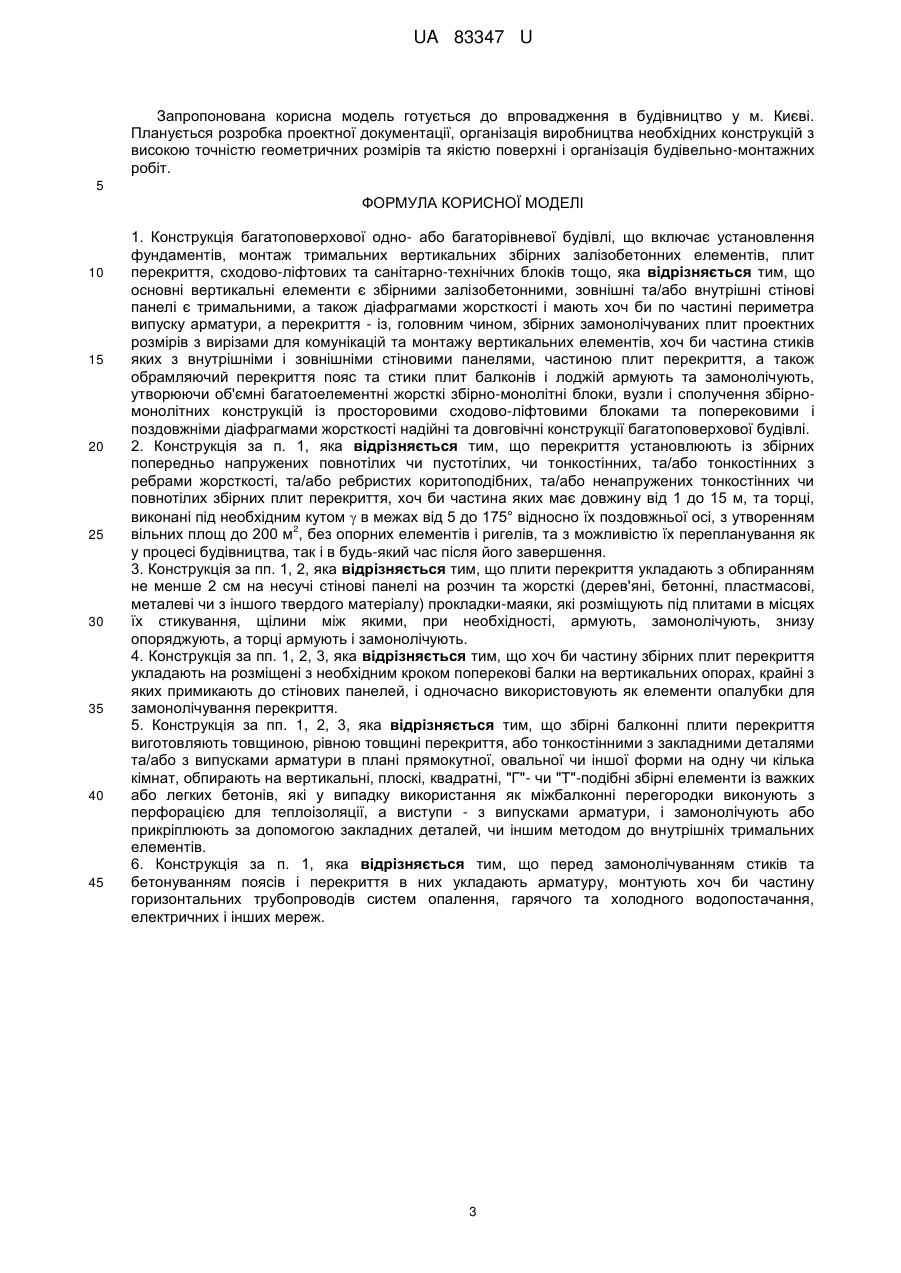

Реферат: Конструкція багатоповерхової одно- або багаторівневої будівлі включає установлення фундаментів, монтаж тримальних вертикальних збірних залізобетонних елементів, плит перекриття, сходово-ліфтових та санітарно-технічних блоків тощо. Основні вертикальні елементи є збірними залізобетонними. Зовнішні та/або внутрішні стінові панелі є тримальними, а також діафрагмами жорсткості і мають хоч би по частині периметра випуску арматури. Перекриття виконано із збірних замонолічуваних плит проектних розмірів з вирізами для комунікацій та монтажу вертикальних елементів, хоч би частина стиків яких з внутрішніми і зовнішніми стіновими панелями, частиною плит перекриття, а також обрамляючий перекриття пояс та стики плит балконів і лоджій армують та замонолічують, утворюючи об'ємні багатоелементні жорсткі збірно-монолітні блоки, вузли і сполучення збірно-монолітних конструкцій із просторовими сходово-ліфтовими блоками та поперековими і поздовжніми діафрагмами жорсткості надійні та довговічні конструкції багатоповерхової будівлі. UA 83347 U (12) UA 83347 U UA 83347 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до багатоповерхових одно- або багаторівневих будівель, що зводяться із збірного і монолітного залізобетону та інших блочних і кам'яних виробів безпосередньо на будівельному майданчику, а також до несучої частини збірно-монолітної конструкції, і може бути використана для будівництва промислово-цивільних, в т.ч. житлових будівель. Відомі конструкція і спосіб зведення монолітної багатоповерхової будівлі (патент RU, № 2032032, ЕВ04В1/16, 27.03.1995), що включає установлення фундаментів, зведення стін різного по висоті рівня, монтаж перекриттів та покриття. Стіни, перекриття та покриття, згідно з цим рішенням, утворені з шару жорсткого плитного утеплювача, арматурних сіток, сполучених між собою стержнями, та шарів торкретбетону з двох сторін. Зовнішні та внутрішні стіни і перекриття утворюють окремі об'ємні блоки, а покриття виконано плоским, похилим або арковим. Такі рішення спрямовані на зменшення трудомісткості та собівартості робіт. Недоліком способу є те, що при зведенні будівлі має місце нераціональне використання (осипання) торкретбетону, значні обсяги торкрет-бетонування, недостатня товщина, а відповідно, недостатня міцність, стійкість, просторова жорсткість та надійність конструкції, необхідність проведення трудомістких штукатурних робіт, що знижує темпи будівельних робіт і їх ефективність. Відома також конструкція багатоповерхової будівлі із збірних залізобетонних виробів [Лебедева Н.В. Ресурсосберегающие и энергоэффективные производственные здания и комплексы. Вып. 2, - М. ВНИИНТПИ, 1998. - C. 41], що включає установлення фундаментів, монтаж сходово-ліфтових елементів та рамно-зв′язевого або зв'язевого тримального залізобетонного каркаса із збірних колон на 2-4 поверхи, збірних плит перекриття і сходоволіфтового блока тощо. Замонолічування збірно-монолітних дисків перекриття з колонами в несучу систему та установлення вертикальних діафрагм жорсткості забезпечує роботу каркаса при дії вертикальних та горизонтальних навантажень. Недоліком конструкції є складність монтажу плит перекриття, концентрація навантажень у вузлах сполучення колон та плит перекриття, значна металоємність та великий обсяг зварних робіт, незмінність сітки колон, що обмежує архітектурно-планувальні рішення тощо. В основу корисної моделі поставлено задачу вдосконалити відомі рішення багатоповерхової будівлі шляхом зміни збірно-монолітної тримальної конструкції будівлі, що дозволить утворювати значні вільні площі, упровадити сучасні архітектурно-планувальні рішення, а також системи фасадів, забезпечити можливість перепланування квартир в процесі будівництва чи після його завершення при одночасному зменшенні трудовитрат, прискоренні і здешевленні будівництва та покращенні властивостей зведеної будівлі, а саме: міцності, жорсткості, надійності, довговічності тощо. Це також надасть можливість зводити будинки різної архітектурної форми, в т.ч. з замоноліченими по периметру перекриття обрамляючими поясами жорсткості, панелями лоджій та балконів різної форми. Поставлена задача вирішується тим, що у відомій багатоповерховій будівлі, що включає установлення фундаментів, монтаж тримальних вертикальних збірних залізобетонних елементів та плит перекриття, сходово-ліфтових і санітарно-технічних блоків тощо, згідно з корисною моделлю, основні вертикальні елементи є збірними залізобетонними, зовнішні та/або внутрішні стінові панелі є тримальними, а також діафрагмами жорсткості і мають хоч би по частині периметра випуску арматури, а перекриття - із, головним чином, збірних замонолічуваних плит проектних розмірів з вирізами для комунікацій та монтажу вертикальних елементів, хоч би частина стиків яких з внутрішніми і зовнішніми стіновими панелями, частиною плит перекриття, а також обрамляючий перекриття пояс та стики плит балконів і лоджій армують та замонолічують, утворюючи об'ємні багатоелементні жорсткі збірно-монолітні блоки, вузли і з'єднання збірно-монолітних конструкцій із просторовими сходово-ліфтовими блоками та поперековими і поздовжніми діафрагмами жорсткості надійні та довговічні конструкції багатоповерхової будівлі. Використання виготовлених по сучасних технологіях в заводських умовах збірних залізобетонних конструкцій з високою точністю геометричних розмірів, необхідною довжиною та підвищеним ступенем заводської готовності, сучасних методів опалубочних, арматурних та бетонних робіт з бетонними сумішами з необхідними властивостями, дозволяє інтенсивно вести монтаж тримальних конструкцій в умовах будівельного майданчика, при мінімальних обсягах опалубочних, арматурних та бетонних робіт. При такій конструкції використовуються переваги збірного та монолітно-каркасного домобудування, що дозволяє: створити збірно-монолітні із просторовими сходово-ліфтовими та комірковими блоками і вертикальними та горизонтальними дисками жорсткості надійні, довговічні конструкції будівель і споруд; інтенсивно з мінімальними затратами трудових, матеріальних та енергетичних ресурсів вести монтаж будівель із 1 UA 83347 U 5 10 15 20 25 30 35 40 45 50 55 60 заводських елементів максимальної готовності не тільки в літній, а й в зимовий період року і на цій основі забезпечити широкі можливості, гнучкість об'ємно-планувальних та архітектурних рішень багатоповерхових будівель при оптимальній вартості будівництва. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано фрагменти плану типового поверху, який включає сходово-ліфтовий блок, транзитний коридор, житлові і ін. приміщення, а також поворотну вставку з балконом із збірних залізобетонних конструкцій. На фіг. 2 наведено фрагмент монтажного плану перекриття із збірних з замонолічуваними стиками і неширокими вставками попередньо напружених пустотілих та тонкостінних з ребрами жорсткості і ребристих, а також ненапружених тонкостінних і повнотілих плит, частина яких виконана під кутом γ в межах від 5° до 175°. На фіг. 3, 4, 5 показані фрагменти стиків плит перекриття: на внутрішній стіновій панелі; те ж, з опалубкою та арматурним каркасом, забетонований горизонтальний елемент; те ж, з теплоізоляцією, що ліквідує "містки" холоду. Приклад впровадження конструкції. Відомим чином виконують роботи по установленню фундаментів та, при необхідності, гаража і окремих, в т.ч. технічних і інших приміщень. Далі монтують із збірних залізобетонних конструкцій із замонолічуванням стиків, поясів та прорізів технічний поверх, а потім - перший і інші поверхи багатоповерхової збірно-монолітної будівлі. При монтажі панелей внутрішніх 6, в т.ч. додатково, добірних 3, та зовнішніх 2 стін, елементів сходово-ліфтових блоків 1, стики та вузли з'єднань 4 між ними, в т.ч. з випусками петель 17, стержнями та каркасами 18, армують згідно з розрахунком, причому вертикальні стержні пропускають через перекриття та виводять в стик чи вузол верхнього поверху і замонолічують, сполучаючи, таким чином, окремі панелі з випусками арматури, горизонтальні та вертикальні елементи в єдину збірно-монолітну конструкцію. Плити перекриття монтують при відповідному геодезичному контролі на розчин і жорсткі (дерев'яні, бетонні, металеві, пластмасові чи з іншого твердого матеріалу) прокладки-маяки, обпираючи їх на несучі стінові панелі 2, 3, 5, 6 не менше ніж на 2 см. При значному відхиленні верха окремих несучих стін від горизонтальної відмітки та при значних, більше 7 м, прольотах плити перекриття укладають на попередньо установлені на вертикальних опорах 15 поперекові балки 16, розміщені з кроком 2-5 м. Крайні балки 17 притискають до стінових панелей 6 і, при необхідності, використовують як опалубку. Для влаштування збірного перекриття виготовляють методом безопалубного формування на довгих стендах, або іншим чином економічні попередньо напружені з ребрами жорсткості 10, 11 або пустотілі 8, 11 плити перекриття. Балконні плити перекриття 8, 12 виготовляють товщиною, рівною товщині перекриття, або тонкостінними з закладними деталями та/або з випусками арматури зверху і з боку примикання до плити перекриття, попередньо напруженими прямокутними чи фігурними на одну чи кілька кімнат. Балконні плити перекриття обпирають на плоскі 5 або іншої форми вертикальні елементи та/або замонолічують до зовнішніх стін 2, або кріплять з використанням закладних деталей. Між елементами балконів та зовнішніх стін і перекриття влаштовують теплоізоляційний шар 19, то дозволяє підвищити однорідність теплоізоляційних властивостей фасадів (фасадна система умовно не показана). Для влаштування вентиляційних блоків 7 використовують попередньо напружені ребристі або тонкостінні з відповідними прорізами замонолічувані плити перекриття 14. Прорізи 13, менші по ширині від використовуваних плит перекриття, армують та замонолічують. Після завершення монтажу всіх плит перекриття та влаштування в необхідних місцях опалубки 15, 20 укладають згідно з розрахунком в горизонтальні поздовжні, поперекові внутрішні і зовнішні стики 9, отвори пустотілих плит та прорізи 13 і на тонкостінні замонолічувані плити стальну арматуру та бетонують перекриття секції. Наступні секції та поверхи монтують так же, як і попередні. Внутрішні перегородки в квартирах установлюють, як звичайно. Будівлі збірно-монолітної конструкції з просторовими сходово-ліфтовими і комірковими блоками та діафрагмами жорсткості доцільно проектувати та зводити переважно висотою до 25 поверхів. Зведена таким чином багатоповерхова збірно-монолітна будівля є економічною та конкурентоспроможною за рахунок: максимального використання якісних збірних залізобетонних конструкцій повної або підвищеної заводської готовності та прогресивних будівельних матеріалів, виробів і технологій; впровадження різних фасадних енергоефективних систем та сучасних архітектурно-планувальних рішень; високих темпів будівельних робіт; можливістю перепланування як у процесі будівництва, так і після його завершення в зручний для забудовника час; забезпечення високих споживчих якостей житла протягом 100-150 років, тобто всього терміну експлуатації такої будівлі. 2 UA 83347 U Запропонована корисна модель готується до впровадження в будівництво у м. Києві. Планується розробка проектної документації, організація виробництва необхідних конструкцій з високою точністю геометричних розмірів та якістю поверхні і організація будівельно-монтажних робіт. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 40 45 1. Конструкція багатоповерхової одно- або багаторівневої будівлі, що включає установлення фундаментів, монтаж тримальних вертикальних збірних залізобетонних елементів, плит перекриття, сходово-ліфтових та санітарно-технічних блоків тощо, яка відрізняється тим, що основні вертикальні елементи є збірними залізобетонними, зовнішні та/або внутрішні стінові панелі є тримальними, а також діафрагмами жорсткості і мають хоч би по частині периметра випуску арматури, а перекриття - із, головним чином, збірних замонолічуваних плит проектних розмірів з вирізами для комунікацій та монтажу вертикальних елементів, хоч би частина стиків яких з внутрішніми і зовнішніми стіновими панелями, частиною плит перекриття, а також обрамляючий перекриття пояс та стики плит балконів і лоджій армують та замонолічують, утворюючи об'ємні багатоелементні жорсткі збірно-монолітні блоки, вузли і сполучення збірномонолітних конструкцій із просторовими сходово-ліфтовими блоками та поперековими і поздовжніми діафрагмами жорсткості надійні та довговічні конструкції багатоповерхової будівлі. 2. Конструкція за п. 1, яка відрізняється тим, що перекриття установлюють із збірних попередньо напружених повнотілих чи пустотілих, чи тонкостінних, та/або тонкостінних з ребрами жорсткості, та/або ребристих коритоподібних, та/або ненапружених тонкостінних чи повнотілих збірних плит перекриття, хоч би частина яких має довжину від 1 до 15 м, та торці, виконані під необхідним кутом  в межах від 5 до 175° відносно їх поздовжньої осі, з утворенням 2 вільних площ до 200 м , без опорних елементів і ригелів, та з можливістю їх перепланування як у процесі будівництва, так і в будь-який час після його завершення. 3. Конструкція за пп. 1, 2, яка відрізняється тим, що плити перекриття укладають з обпиранням не менше 2 см на несучі стінові панелі на розчин та жорсткі (дерев'яні, бетонні, пластмасові, металеві чи з іншого твердого матеріалу) прокладки-маяки, які розміщують під плитами в місцях їх стикування, щілини між якими, при необхідності, армують, замонолічують, знизу опоряджують, а торці армують і замонолічують. 4. Конструкція за пп. 1, 2, 3, яка відрізняється тим, що хоч би частину збірних плит перекриття укладають на розміщені з необхідним кроком поперекові балки на вертикальних опорах, крайні з яких примикають до стінових панелей, і одночасно використовують як елементи опалубки для замонолічування перекриття. 5. Конструкція за пп. 1, 2, 3, яка відрізняється тим, що збірні балконні плити перекриття виготовляють товщиною, рівною товщині перекриття, або тонкостінними з закладними деталями та/або з випусками арматури в плані прямокутної, овальної чи іншої форми на одну чи кілька кімнат, обпирають на вертикальні, плоскі, квадратні, "Г"- чи "Т"-подібні збірні елементи із важких або легких бетонів, які у випадку використання як міжбалконні перегородки виконують з перфорацією для теплоізоляції, а виступи - з випусками арматури, і замонолічують або прикріплюють за допомогою закладних деталей, чи іншим методом до внутрішніх тримальних елементів. 6. Конструкція за п. 1, яка відрізняється тим, що перед замонолічуванням стиків та бетонуванням поясів і перекриття в них укладають арматуру, монтують хоч би частину горизонтальних трубопроводів систем опалення, гарячого та холодного водопостачання, електричних і інших мереж. 3 UA 83347 U 4 UA 83347 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
