Каркас багатоповерхової будівлі

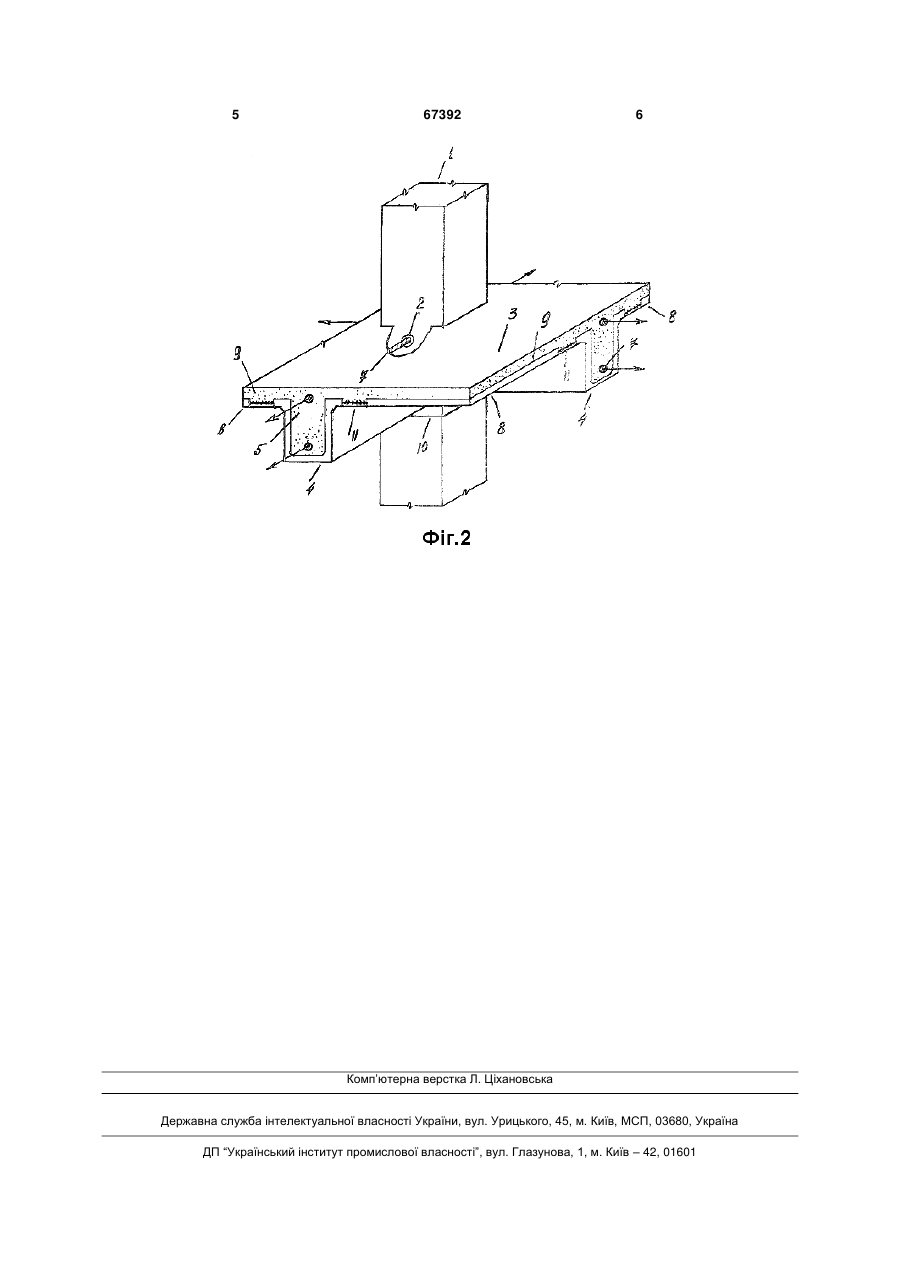

1. Каркас багатоповерхової будівлі, що включає колони з отворами, виконаними на рівні перекриття, збірні частини ригелів, розташовані в двох ортогональних напрямках в створі колон, збірні плити-дошки та монолітну частину перекриття, який відрізняється тим, що для збільшення жорсткості збірна частина ригеля виконана лоткоподібною з надміцного бетону та з'єднана з колонами 3 Nsp - сумарне зусилля напруження арматури; Qoп - опорна перерізуюча сила. Завдяки створенню просторової рамнобалочної збірно-монолітної конструкції з попередньо напруженою арматурою забезпечується сейсмостійкість будівель за рахунок збільшення жорсткості вузлів рам та перекриттів. Матеріалоємність будівель зменшується завдяки зменшенню кількості витрати бетону та застосуванню попередньо напруженої арматури. За рахунок застосування збірних залізобетонних конструкцій колон, лотків та плит-дощок в кілька разів зменшується обсяг трудозатрат на виконання опалубкових робіт. Каркас багатоповерхової будівлі містить колони 1 з отворами 2, виконаними на рівні перекриття 3. Лотки 4 та монолітна 5 частина ригелів 6 розташовані в двох ортогональних напрямках в створі колон 1 з попередньо напруженою арматурою 7, протягнутою в наскрізні отвори 2 колон 1, збірні плити-дошки 8 з монолітною 9 частиною перекриття 3 об'єднані з ригелями 6 в єдине ціле - збірномонолітну конструкцію. Монтаж каркаса розпочинають з установки колон 1, на які закріплюють тимчасові інвентарні столики 10, на них опирають лотки 4 складова ригелів 6. Торці між колоною 1 і лотками 4 забивають розчином. Через отвори 2 колон 1 протягують арматуру 7 і напружують її. Після напруження арматури 7 лотки 4 утримуються на колонах 1 за рахунок тертя торців між ними, що виникає від дії перерізуючих сил ваги перекриття та його навантаження. 67392 4 Далі кладуть плити-дошки 8 на інвентарні стояки (на кресленні не показані) і з'єднують між собою арматуру 11 лотків 4 та плит 8. Лотки 4 та плити 8 виконують одночасно роль опалубки. Після цього виконують замонолічування бетоном 9 перекриття 3 та частини 5 ригелів 6. При цьому утворюється збірно-монолітне перекриття 3 та ригелі 6 з попередньо напруженою арматурою 7, бетон 5, 9 замонолічування до набрання міцності знаходиться в неробочому стані. Інвентарні столики 10 демонтуються після натягування арматури 7. Для улаштування перекриття 3 можливо застосування плит-дощок 8 розмірами на чарунку каркаса або її частину. Лотки 4 ригелів 6 можуть бути різної довжини. Виконання каркаса багатоповерхової будівлі ригельним просторово-рамним, зі збірномонолітним перекриттям, об'єднаним за допомогою попередньо напруженої арматури, протягнутої в наскрізних каналах колон та безконсольними стиками, забезпечує підвищення жорсткості та сейсмічної стійкості будівель, зменшення матеріалоємності будівель та зменшення трудозатрат при будівництві. Джерела інформації: 1. Журнал "Предварительно напряженный железобетон". - СИ. - М., 1978. - С. 22. 2. Збірник наукових праць "Будівельні конструкції". / Науково-практичні проблеми сучасного залізобетону. - К., НДІБК, 1999. - С. 177. 3. Территориальный каталог типовых строительных конструкций и изделий для жилищногражданского строительства в г. Киеве. Сборник ТК 131-2.87., К., 1987. 5 67392 6 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
