Ортопедичний стілець

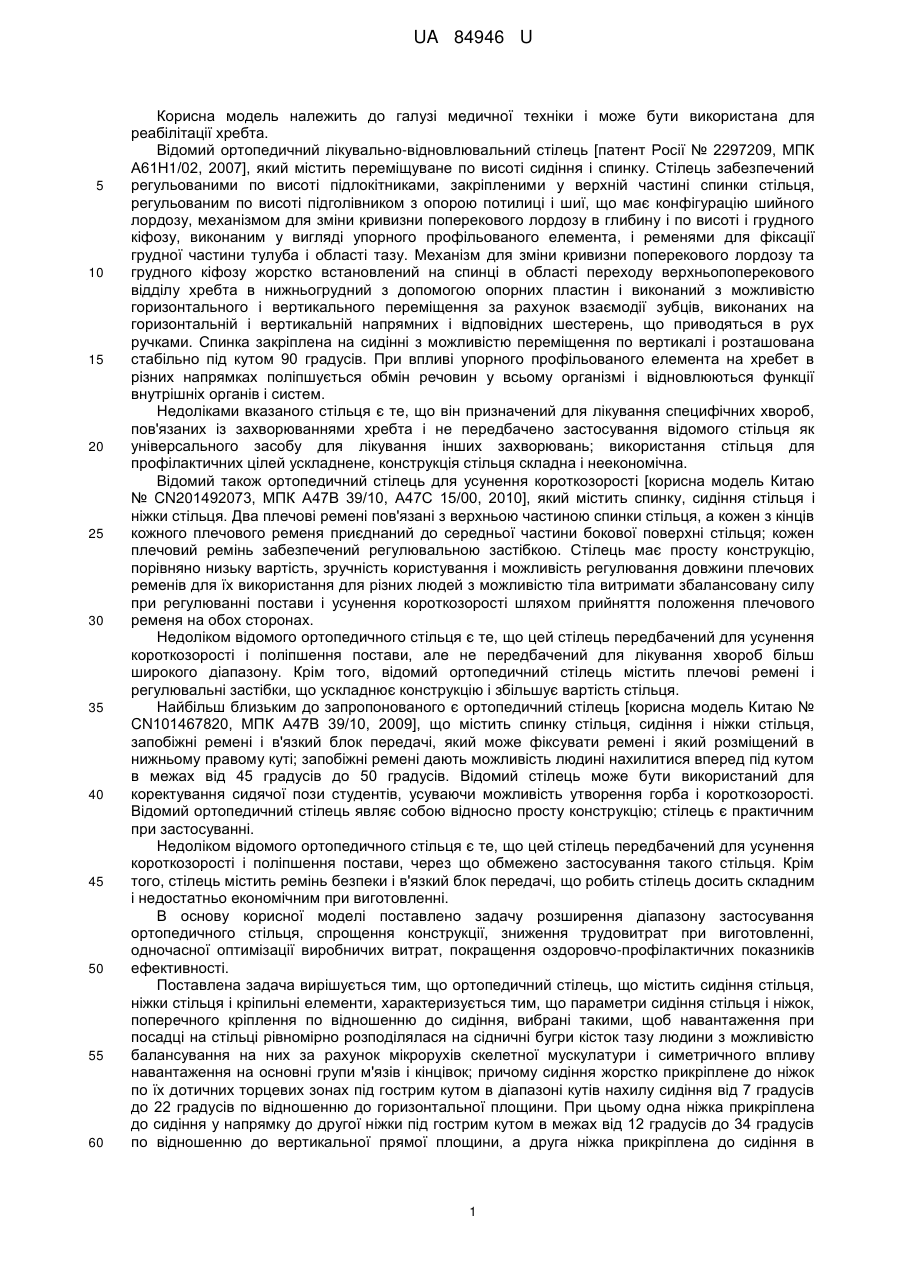

Реферат: Ортопедичний стілець містить сидіння стільця, поперечно закріплені ніжки стільця і кріпильні елементи. При цьому параметри сидіння стільця і ніжок, поперечного кріплення по відношенню до сидіння, вибрані такими, що навантаження при посадці на стільці рівномірно розподіляється на сідничні бугри кісток тазу людини з можливістю балансування на них за рахунок мікрорухів скелетної мускулатури і симетричного впливу навантаження на основні групи м'язів і кінцівок. UA 84946 U (54) ОРТОПЕДИЧНИЙ СТІЛЕЦЬ UA 84946 U UA 84946 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медичної техніки і може бути використана для реабілітації хребта. Відомий ортопедичний лікувально-відновлювальний стілець [патент Росії № 2297209, МПК А61Н1/02, 2007], який містить переміщуване по висоті сидіння і спинку. Стілець забезпечений регульованими по висоті підлокітниками, закріпленими у верхній частині спинки стільця, регульованим по висоті підголівником з опорою потилиці і шиї, що має конфігурацію шийного лордозу, механізмом для зміни кривизни поперекового лордозу в глибину і по висоті і грудного кіфозу, виконаним у вигляді упорного профільованого елемента, і ременями для фіксації грудної частини тулуба і області тазу. Механізм для зміни кривизни поперекового лордозу та грудного кіфозу жорстко встановлений на спинці в області переходу верхньопоперекового відділу хребта в нижньогрудний з допомогою опорних пластин і виконаний з можливістю горизонтального і вертикального переміщення за рахунок взаємодії зубців, виконаних на горизонтальній і вертикальній напрямних і відповідних шестерень, що приводяться в рух ручками. Спинка закріплена на сидінні з можливістю переміщення по вертикалі і розташована стабільно під кутом 90 градусів. При впливі упорного профільованого елемента на хребет в різних напрямках поліпшується обмін речовин у всьому організмі і відновлюються функції внутрішніх органів і систем. Недоліками вказаного стільця є те, що він призначений для лікування специфічних хвороб, пов'язаних із захворюваннями хребта і не передбачено застосування відомого стільця як універсального засобу для лікування інших захворювань; використання стільця для профілактичних цілей ускладнене, конструкція стільця складна і неекономічна. Відомий також ортопедичний стілець для усунення короткозорості [корисна модель Китаю № CN201492073, МПК А47В 39/10, А47С 15/00, 2010], який містить спинку, сидіння стільця і ніжки стільця. Два плечові ремені пов'язані з верхньою частиною спинки стільця, а кожен з кінців кожного плечового ременя приєднаний до середньої частини бокової поверхні стільця; кожен плечовий ремінь забезпечений регулювальною застібкою. Стілець має просту конструкцію, порівняно низьку вартість, зручність користування і можливість регулювання довжини плечових ременів для їх використання для різних людей з можливістю тіла витримати збалансовану силу при регулюванні постави і усунення короткозорості шляхом прийняття положення плечового ременя на обох сторонах. Недоліком відомого ортопедичного стільця є те, що цей стілець передбачений для усунення короткозорості і поліпшення постави, але не передбачений для лікування хвороб більш широкого діапазону. Крім того, відомий ортопедичний стілець містить плечові ремені і регулювальні застібки, що ускладнює конструкцію і збільшує вартість стільця. Найбільш близьким до запропонованого є ортопедичний стілець [корисна модель Китаю № CN101467820, МПК А47В 39/10, 2009], що містить спинку стільця, сидіння і ніжки стільця, запобіжні ремені і в'язкий блок передачі, який може фіксувати ремені і який розміщений в нижньому правому куті; запобіжні ремені дають можливість людині нахилитися вперед під кутом в межах від 45 градусів до 50 градусів. Відомий стілець може бути використаний для коректування сидячої пози студентів, усуваючи можливість утворення горба і короткозорості. Відомий ортопедичний стілець являє собою відносно просту конструкцію; стілець є практичним при застосуванні. Недоліком відомого ортопедичного стільця є те, що цей стілець передбачений для усунення короткозорості і поліпшення постави, через що обмежено застосування такого стільця. Крім того, стілець містить ремінь безпеки і в'язкий блок передачі, що робить стілець досить складним і недостатньо економічним при виготовленні. В основу корисної моделі поставлено задачу розширення діапазону застосування ортопедичного стільця, спрощення конструкції, зниження трудовитрат при виготовленні, одночасної оптимізації виробничих витрат, покращення оздоровчо-профілактичних показників ефективності. Поставлена задача вирішується тим, що ортопедичний стілець, що містить сидіння стільця, ніжки стільця і кріпильні елементи, характеризується тим, що параметри сидіння стільця і ніжок, поперечного кріплення по відношенню до сидіння, вибрані такими, щоб навантаження при посадці на стільці рівномірно розподілялася на сідничні бугри кісток тазу людини з можливістю балансування на них за рахунок мікрорухів скелетної мускулатури і симетричного впливу навантаження на основні групи м'язів і кінцівок; причому сидіння жорстко прикріплене до ніжок по їх дотичних торцевих зонах під гострим кутом в діапазоні кутів нахилу сидіння від 7 градусів до 22 градусів по відношенню до горизонтальної площини. При цьому одна ніжка прикріплена до сидіння у напрямку до другої ніжки під гострим кутом в межах від 12 градусів до 34 градусів по відношенню до вертикальної прямої площини, а друга ніжка прикріплена до сидіння в 1 UA 84946 U 5 10 15 20 25 30 35 40 45 50 напрямку вперед до першої ніжки під гострим кутом в межах від 12 градусів до 34 градусів по відношенню до вертикальної прямої площини. Корисна модель пояснюється доданими кресленнями, де Фіг. 1 зображує ортопедичний стілець спереду; Фіг. 2 - вид стільця ззаду; Фіг. 3 - вид з правого боку; Фіг. 4 - вид стільця знизу, Фіг. 5 - вид в аксометричній проекції. Ортопедичний стілець містить (Фіг. 1) сидіння (1), дві плоскі ніжки (2) і (3), прикріплені до сидіння в поперечному напрямку, і кріпильний елемент (4) у вигляді з'єднувальної дошки. Сидіння (1) стільця жорстко прикріплене до ніжок (2) і (3) по їх дотичних торцевих зонах під гострим кутом (А) в діапазоні кутів ухилу сидіння (1) від 7 градусів до 22 градусів по відношенню до горизонтальної площини. Параметри сидіння (1) і поперечних ніжок (2), (3) вибрані такими, щоб навантаження при посадці на стільці рівномірно розподілялося на сідничні бугри кісток тазу людини з можливістю балансування на них за рахунок мікрорухів скелетної мускулатури і симетричного впливу навантаження на основні групи м'язів і кінцівок. У свою чергу, одна ніжка (2) прикріплена до сидіння у напрямку до другої ніжки (3) під гострим кутом (В) в межах від 12 градусів до 34 градусів по відношенню до вертикальної прямої площини, а друга ніжка (3) прикріплена до сидіння у зустрічному напрямку до першої ніжки (2) під таким самим кутом до вертикальної прямої площини, що й перша. Висота ніжок (2) і (3) стільця в найбільш високій точці становить 160-200 мм, оптимально 160 мм, а в найбільш низькій точці - 140-170 мм, оптимально 140 мм. Ортопедичний стілець може бути виготовлений з будь-якого міцного матеріалу, в основному з дерева. Стілець може бути виготовлений в різних модифікаціях, наприклад в вигляді стільця, що складається. Запропонований стілець виконаний так, що на ньому можна сидіти тільки правильно. При посадці на ортопедичному стільці основна опора відносно невелика і розподіляється на сідничні бугри кісток тазу. Стілець створює необхідність прийняти ідеально правильне положення тіла і вже через 15 хвилин хребет вирівнюється. Стілець сприяє створенню балансуючих і майже непомітних, але дуже важливих мікрорухів в різних групах скелетної мускулатури, дозволяючи уникнути статичних напруг і зменшити втому, збільшуючи працездатність і покращуючи загальне самопочуття людини. Стілець надає позитивний вплив на всі системи організму. При посадці на стільці хребет має природне для людини положення, як в положенні стоячи, тиск на міжхребетні диски стає рівномірним. Навантаження на ноги при сидінні на ортопедичному стільці має дуже велике значення в симетричному розтягненні м'язів стегон, відновлюючи крово- та лімфообіг і загальний баланс в нижніх кінцівках. Посадка на стільці розподіляє пропорційний тиск на тазостегнові, колінні і гомілковостопні суглоби, сприяє нормалізації внутрішньосуглобних обмінних процесів. Посадка на пропонованому стільці дозволяє уникнути вимушених тривалих статичних напруг. Конструкція пропонованого ортопедичного стільця забезпечує оптимальний розподіл сили тяжіння, виключаючи перетискання судин і утиск нервів. У залежності від ступеня захворювання запропонований стілець може бути використаний як засіб профілактики і лікування при наступних захворюваннях: сколіоз різного ступеня розвитку; остеохондроз хребта; радикуліт; артроз; міжхребцева грижа; міжреберна невралгія; паралічі і парези; знижений м'язовий тонус; посттравматичні дисфункції; порушення травлення; запори; простатит та ін. Ще більш ефективні результати лікування можуть бути досягнуті об'єднанням використання запропонованого стільця з лікарським масажем або самомасажем. Систематично використовуючи ортопедичний стілець, зміцнюються внутрішні м'язи тазу і м'язи, які стабілізують поставу. Тим самим поліпшується весь стан хребта, більш рівномірною стає навантаження на міжхребцеві диски, одночасно поліпшується процес живлення клітин, що усуває виникнення остеохондрозу, спондилоартрозу та інших дистрофічних змін в системах органів руху, а також розладів центральної і периферичної нервової системи. Запропонований ортопедичний стілець, з присвоєною назвою ОРТО-СТІЛЕЦЬ, може бути вироблений в промислових умовах і широко використаний для усунення захворювань, а також для покращення загального стану здоров'я організму. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Ортопедичний стілець, що містить сидіння стільця, поперечно закріплені ніжки стільця і кріпильні елементи, який відрізняється тим, що параметри сидіння стільця і ніжок, поперечного кріплення по відношенню до сидіння, вибрані такими, що навантаження при посадці на стільці рівномірно розподіляється на сідничні бугри кісток тазу людини з можливістю балансування на 2 UA 84946 U 5 10 них за рахунок мікрорухів скелетної мускулатури і симетричного впливу навантаження на основні групи м'язів і кінцівок. 2. Ортопедичний стілець за п. 1, який відрізняється тим, що сидіння жорстко прикріплене до ніжок по їх дотичних торцевих зонах під гострим кутом в діпазоні кутів ухилу сидіння від 7 градусів до 22 градусів по відношенню до горизонтальної площини. 3. Ортопедичний стілець за п. 1, який відрізняється тим, що одна ніжка прикріплена до сидіння у напрямку до другої ніжки під гострим кутом в межах від 12 градусів до 34 градусів по відношенню до вертикальної прямої площини, а друга ніжка прикріплена до сидіння в зустрічному напрямку до першої ніжки під гострим кутом в межах від 12 градусів до 34 градусів по відношенню до вертикальної прямої площини. 3 UA 84946 U 4 UA 84946 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
