1. Стілець, який складається з металевого каркаса, що включає елементи П-подібного профілю, елементи жорсткості, ніжки, та з опорних елементів спинки і опорних елементів сидіння, який відрізняється тим, що елементи П-подібного профілю виконані з різнополицевого профілю.

2. Стілець за п. 1, який відрізняється тим, що опорні елементи спинки і опорні елементи сидіння виконані з дерева та/або інших матеріалів.

3. Стілець за п. 1, який відрізняється тим, що кріплення опорних елементів спинки і опорних елементів сидіння здійснюють максимально щільно без зазорів до довгої сторони різнополицевого профілю.

Текст

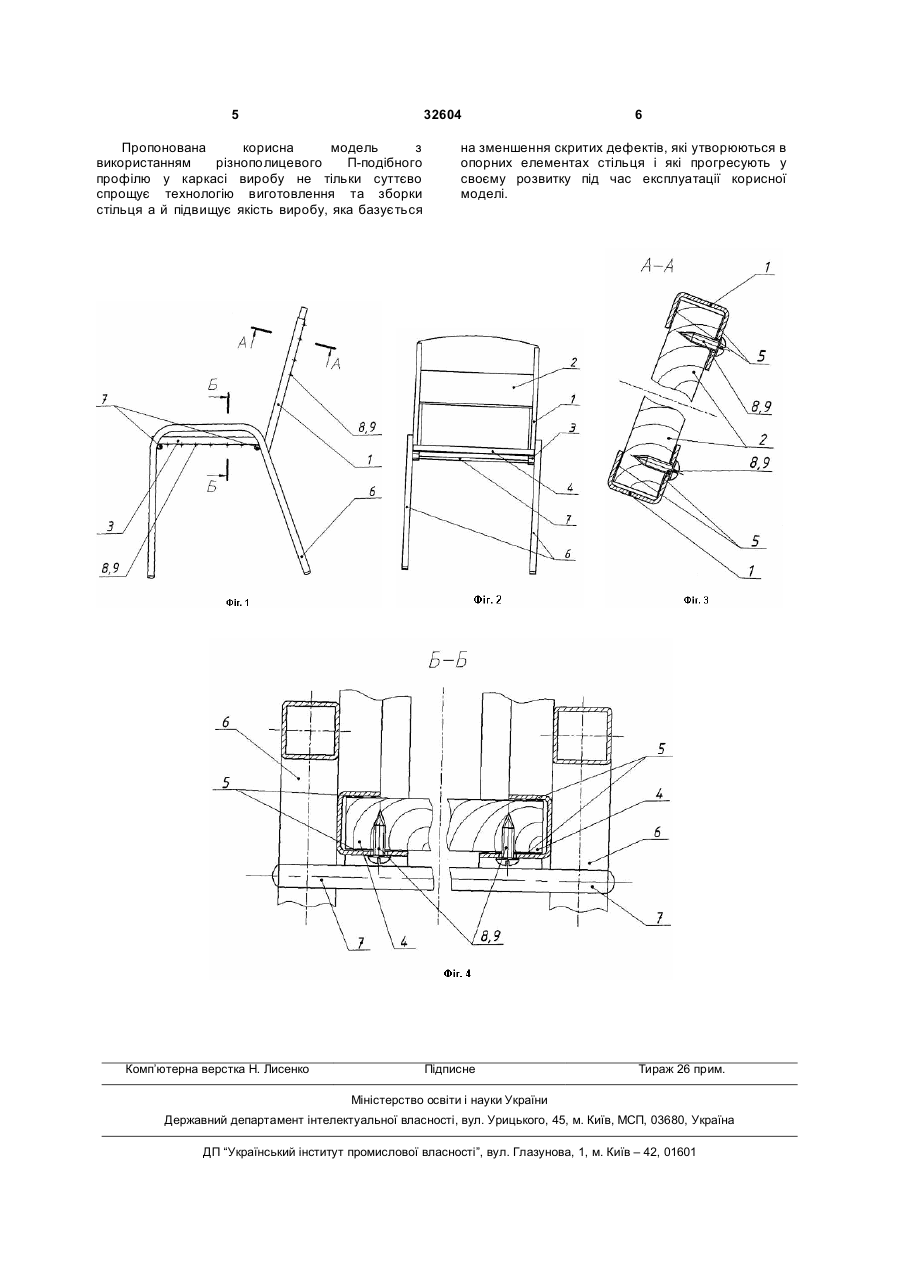

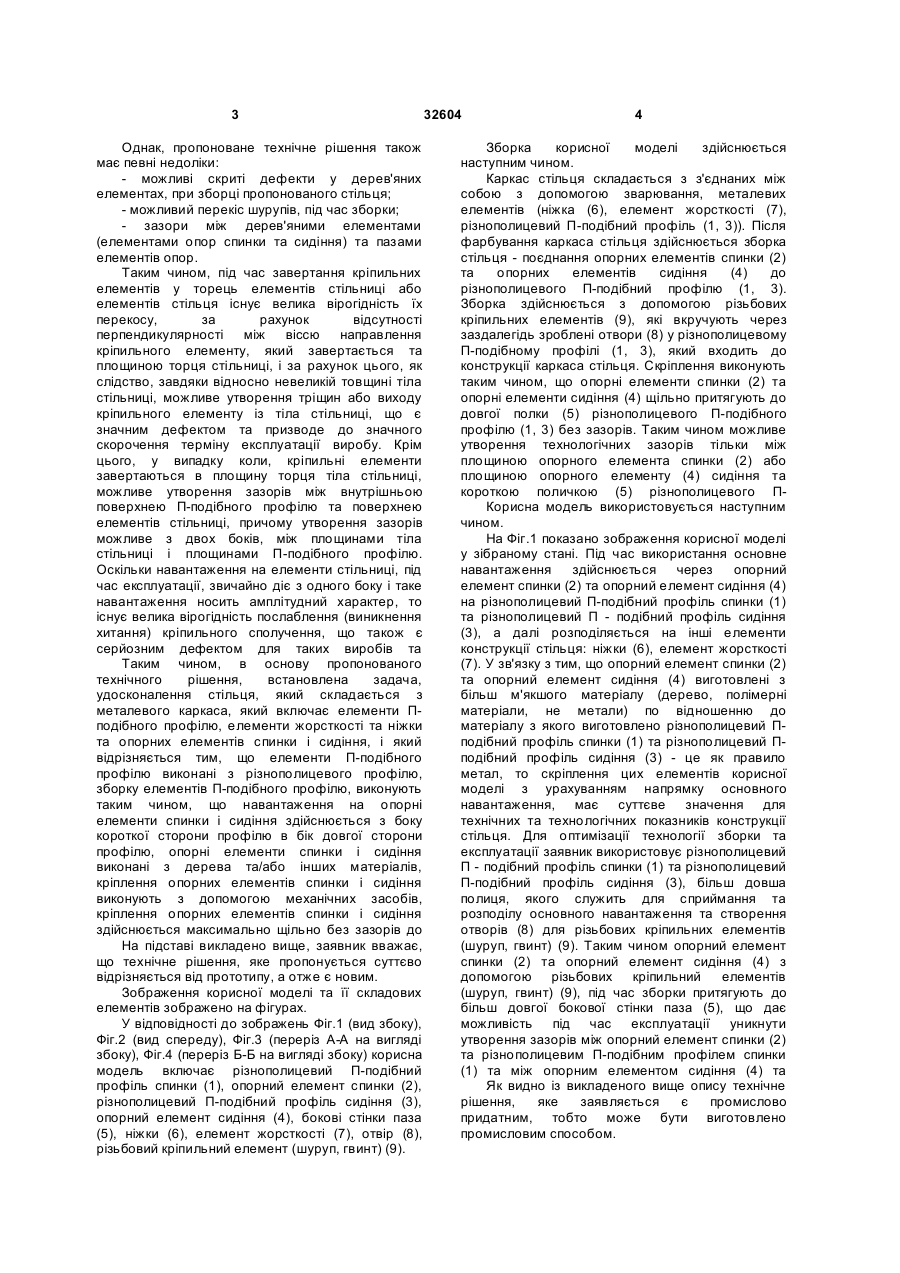

1. Стілець, який складається з металевого каркаса, що включає елементи П-подібного профілю, елементи жорсткості, ніжки, та з опорних елементів спинки і опорних елементів сидіння, 3 Однак, пропоноване технічне рішення також має певні недоліки: - можливі скриті дефекти у дерев'яних елементах, при зборці пропонованого стільця; - можливий перекіс шурупів, під час зборки; - зазори між дерев'яними елементами (елементами опор спинки та сидіння) та пазами елементів опор. Таким чином, під час завертання кріпильних елементів у торець елементів стільниці або елементів стільця існує велика вірогідність їх перекосу, за рахунок відсутності перпендикулярності між віссю направлення кріпильного елементу, який завертається та площиною торця стільниці, і за рахунок цього, як слідство, завдяки відносно невеликій товщині тіла стільниці, можливе утворення тріщин або виходу кріпильного елементу із тіла стільниці, що є значним дефектом та призводе до значного скорочення терміну експлуатації виробу. Крім цього, у випадку коли, кріпильні елементи завертаються в площину торця тіла стільниці, можливе утворення зазорів між внутрішньою поверхнею П-подібного профілю та поверхнею елементів стільниці, причому утворення зазорів можливе з двох боків, між площинами тіла стільниці і площинами П-подібного профілю. Оскільки навантаження на елементи стільниці, під час експлуатації, звичайно діє з одного боку і таке навантаження носить амплітудний характер, то існує велика вірогідність послаблення (виникнення хитання) кріпильного сполучення, що також є серйозним дефектом для таких виробів та призводить чином, в основу пропонованого Таким значного скорочення терміну технічного експлуатації виробу в цілому. рішення, встановлена задача, удосконалення стільця, який складається з металевого каркаса, який включає елементи Пподібного профілю, елементи жорсткості та ніжки та опорних елементів спинки і сидіння, і який відрізняється тим, що елементи П-подібного профілю виконані з різнополицевого профілю, зборку елементів П-подібного профілю, виконують таким чином, що навантаження на опорні елементи спинки і сидіння здійснюється з боку короткої сторони профілю в бік довгої сторони профілю, опорні елементи спинки і сидіння виконані з дерева та/або інших матеріалів, кріплення опорних елементів спинки і сидіння виконують з допомогою механічних засобів, кріплення опорних елементів спинки і сидіння здійснюється максимально щільно без зазорів до довгої сторони різнополицевого профілю. вважає, На підставі викладено вище, заявник що технічне рішення, яке пропонується суттєво відрізняється від прототипу, а отже є новим. Зображення корисної моделі та її складових елементів зображено на фігурах. У відповідності до зображень Фіг.1 (вид збоку), Фіг.2 (вид спереду), Фіг.3 (переріз А-А на вигляді збоку), Фіг.4 (переріз Б-Б на вигляді збоку) корисна модель включає різнополицевий П-подібний профіль спинки (1), опорний елемент спинки (2), різнополицевий П-подібний профіль сидіння (3), опорний елемент сидіння (4), бокові стінки паза (5), ніжки (6), елемент жорсткості (7), отвір (8), різьбовий кріпильний елемент (шуруп, гвинт) (9). 32604 4 Зборка корисної моделі здійснюється наступним чином. Каркас стільця складається з з'єднаних між собою з допомогою зварювання, металевих елементів (ніжка (6), елемент жорсткості (7), різнополицевий П-подібний профіль (1, 3)). Після фарбування каркаса стільця здійснюється зборка стільця - поєднання опорних елементів спинки (2) та опорних елементів сидіння (4) до різнополицевого П-подібний профілю (1, 3). Зборка здійснюється з допомогою різьбових кріпильних елементів (9), які вкручують через заздалегідь зроблені отвори (8) у різнополицевому П-подібному профілі (1, 3), який входить до конструкції каркаса стільця. Скріплення виконують таким чином, що опорні елементи спинки (2) та опорні елементи сидіння (4) щільно притягують до довгої полки (5) різнополицевого П-подібного профілю (1, 3) без зазорів. Таким чином можливе утворення технологічних зазорів тільки між площиною опорного елемента спинки (2) або площиною опорного елементу (4) сидіння та короткою поличкою (5) різнополицевого Пподібного профілю (1,використовується наступним Корисна модель 3). чином. На Фіг.1 показано зображення корисної моделі у зібраному стані. Під час використання основне навантаження здійснюється через опорний елемент спинки (2) та опорний елемент сидіння (4) на різнополицевий П-подібний профіль спинки (1) та різнополицевий П - подібний профіль сидіння (3), а далі розподіляється на інші елементи конструкції стільця: ніжки (6), елемент жорсткості (7). У зв'язку з тим, що опорний елемент спинки (2) та опорний елемент сидіння (4) виготовлені з більш м'якшого матеріалу (дерево, полімерні матеріали, не метали) по відношенню до матеріалу з якого виготовлено різнополицевий Пподібний профіль спинки (1) та різнополицевий Пподібний профіль сидіння (3) - це як правило метал, то скріплення цих елементів корисної моделі з урахуванням напрямку основного навантаження, має суттєве значення для технічних та технологічних показників конструкції стільця. Для оптимізації технології зборки та експлуатації заявник використовує різнополицевий П - подібний профіль спинки (1) та різнополицевий П-подібний профіль сидіння (3), більш довша полиця, якого служить для сприймання та розподілу основного навантаження та створення отворів (8) для різьбових кріпильних елементів (шуруп, гвинт) (9). Таким чином опорний елемент спинки (2) та опорний елемент сидіння (4) з допомогою різьбових кріпильний елементів (шуруп, гвинт) (9), під час зборки притягують до більш довгої бокової стінки паза (5), що дає можливість під час експлуатації уникнути утворення зазорів між опорний елемент спинки (2) та різнополицевим П-подібним профілем спинки (1) та між опорним елементом сидіння (4) та різнополицевим П-подібним профілем сидіння (3) Як видно із викладеного вище опису технічне рішення, відповідно. яке заявляється є промислово придатним, тобто може бути виготовлено промисловим способом. 5 32604 Пропонована корисна модель з використанням різнополицевого П-подібного профілю у каркасі виробу не тільки суттєво спрощує технологію виготовлення та зборки стільця а й підвищує якість виробу, яка базується Комп’ютерна верстка Н. Лисенко 6 на зменшення скритих дефектів, які утворюються в опорних елементах стільця і які прогресують у своєму розвитку під час експлуатації корисної моделі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Chair

Автори англійською

Ilhova Oksana Petrivna

Назва патенту російською

Стул

Автори російською

Ильгова Оксана Петровна

МПК / Мітки

МПК: A47C 4/00

Мітки: стілець
