Сонячний колектор

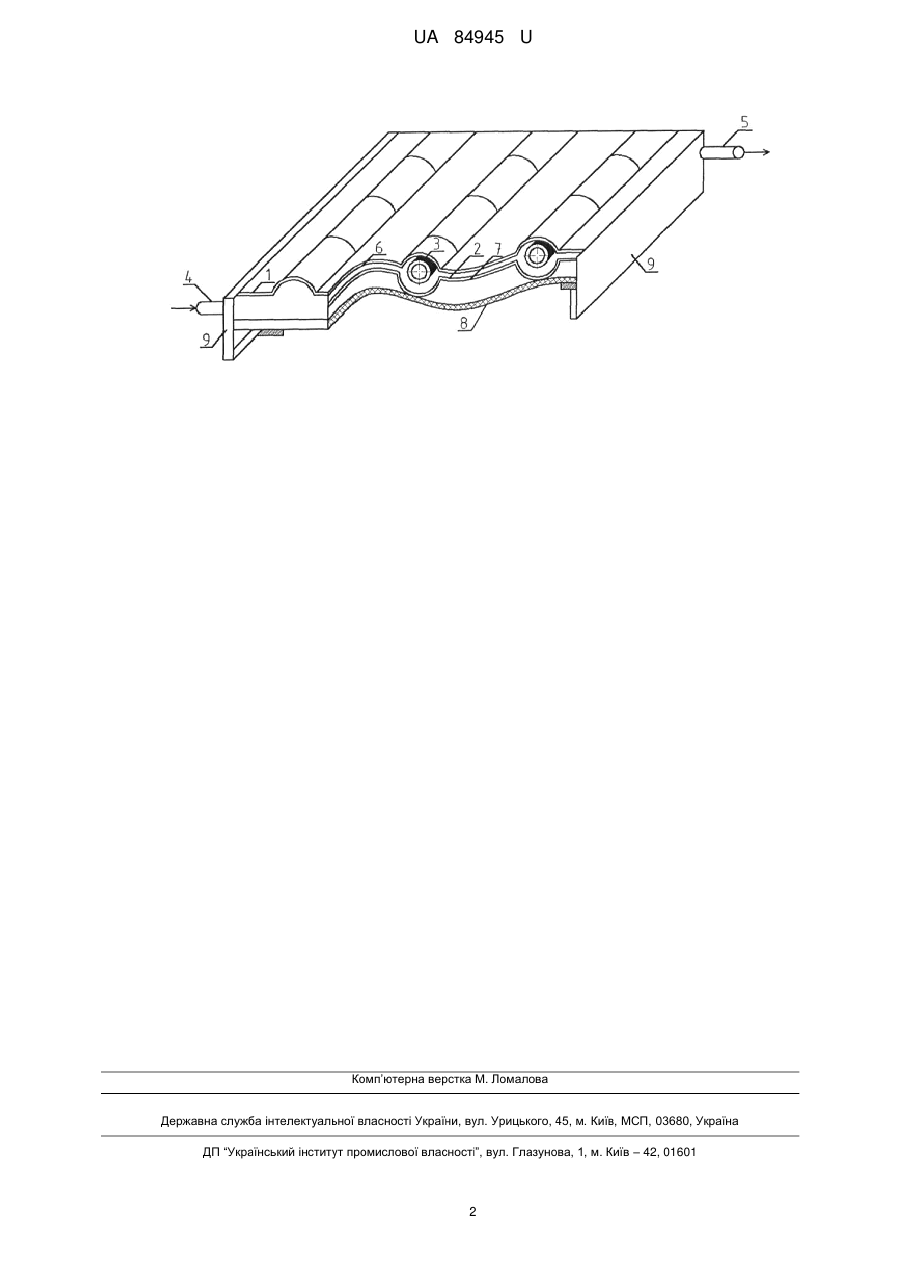

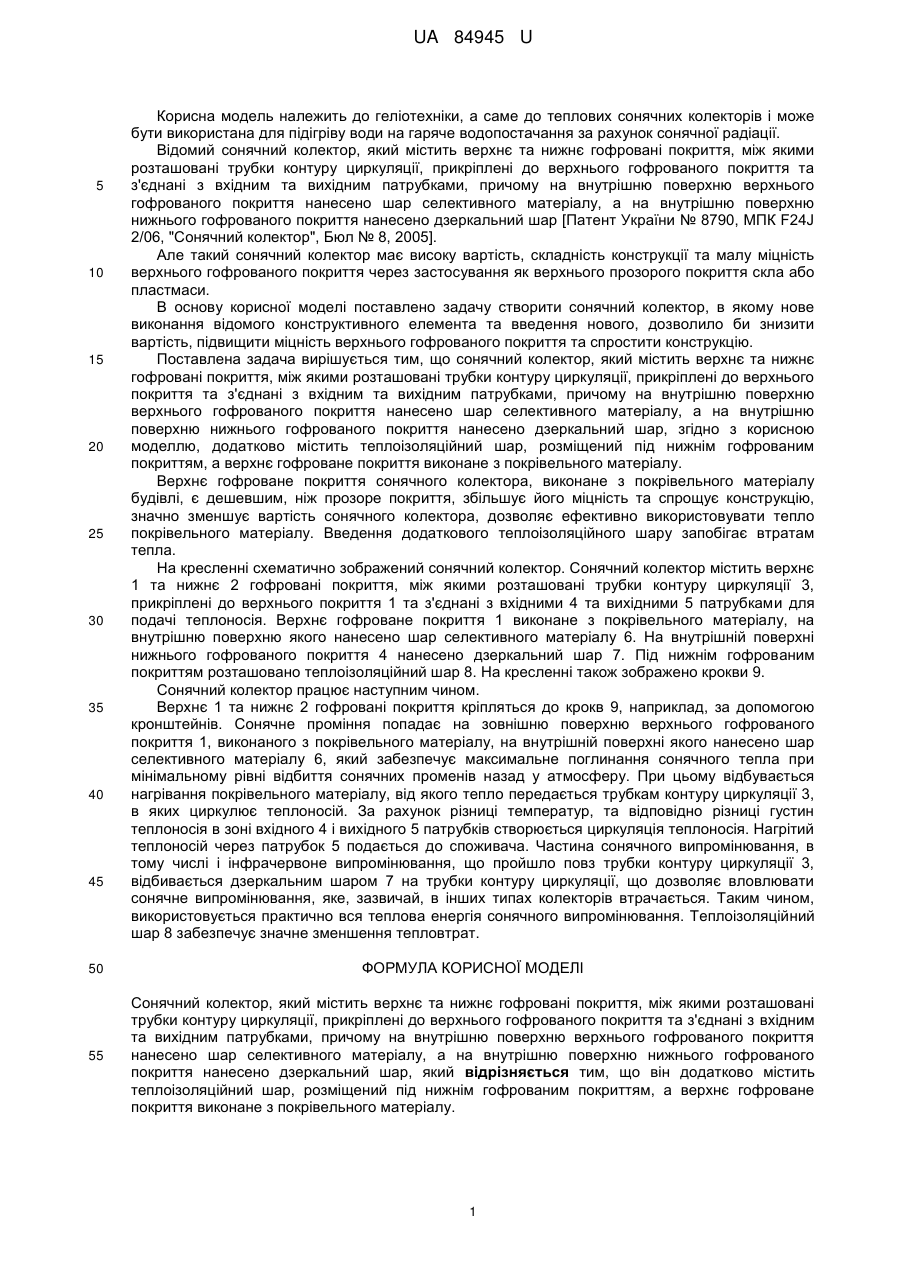

Реферат: UA 84945 U UA 84945 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до геліотехніки, а саме до теплових сонячних колекторів і може бути використана для підігріву води на гаряче водопостачання за рахунок сонячної радіації. Відомий сонячний колектор, який містить верхнє та нижнє гофровані покриття, між якими розташовані трубки контуру циркуляції, прикріплені до верхнього гофрованого покриття та з'єднані з вхідним та вихідним патрубками, причому на внутрішню поверхню верхнього гофрованого покриття нанесено шар селективного матеріалу, а на внутрішню поверхню нижнього гофрованого покриття нанесено дзеркальний шар [Патент України № 8790, МПК F24J 2/06, "Сонячний колектор", Бюл № 8, 2005]. Але такий сонячний колектор має високу вартість, складність конструкції та малу міцність верхнього гофрованого покриття через застосування як верхнього прозорого покриття скла або пластмаси. В основу корисної моделі поставлено задачу створити сонячний колектор, в якому нове виконання відомого конструктивного елемента та введення нового, дозволило би знизити вартість, підвищити міцність верхнього гофрованого покриття та спростити конструкцію. Поставлена задача вирішується тим, що сонячний колектор, який містить верхнє та нижнє гофровані покриття, між якими розташовані трубки контуру циркуляції, прикріплені до верхнього покриття та з'єднані з вхідним та вихідним патрубками, причому на внутрішню поверхню верхнього гофрованого покриття нанесено шар селективного матеріалу, а на внутрішню поверхню нижнього гофрованого покриття нанесено дзеркальний шар, згідно з корисною моделлю, додатково містить теплоізоляційний шар, розміщений під нижнім гофрованим покриттям, а верхнє гофроване покриття виконане з покрівельного матеріалу. Верхнє гофроване покриття сонячного колектора, виконане з покрівельного матеріалу будівлі, є дешевшим, ніж прозоре покриття, збільшує його міцність та спрощує конструкцію, значно зменшує вартість сонячного колектора, дозволяє ефективно використовувати тепло покрівельного матеріалу. Введення додаткового теплоізоляційного шару запобігає втратам тепла. На кресленні схематично зображений сонячний колектор. Сонячний колектор містить верхнє 1 та нижнє 2 гофровані покриття, між якими розташовані трубки контуру циркуляції 3, прикріплені до верхнього покриття 1 та з'єднані з вхідними 4 та вихідними 5 патрубками для подачі теплоносія. Верхнє гофроване покриття 1 виконане з покрівельного матеріалу, на внутрішню поверхню якого нанесено шар селективного матеріалу 6. На внутрішній поверхні нижнього гофрованого покриття 4 нанесено дзеркальний шар 7. Під нижнім гофрованим покриттям розташовано теплоізоляційний шар 8. На кресленні також зображено крокви 9. Сонячний колектор працює наступним чином. Верхнє 1 та нижнє 2 гофровані покриття кріпляться до крокв 9, наприклад, за допомогою кронштейнів. Сонячне проміння попадає на зовнішню поверхню верхнього гофрованого покриття 1, виконаного з покрівельного матеріалу, на внутрішній поверхні якого нанесено шар селективного матеріалу 6, який забезпечує максимальне поглинання сонячного тепла при мінімальному рівні відбиття сонячних променів назад у атмосферу. При цьому відбувається нагрівання покрівельного матеріалу, від якого тепло передається трубкам контуру циркуляції 3, в яких циркулює теплоносій. За рахунок різниці температур, та відповідно різниці густин теплоносія в зоні вхідного 4 і вихідного 5 патрубків створюється циркуляція теплоносія. Нагрітий теплоносій через патрубок 5 подається до споживача. Частина сонячного випромінювання, в тому числі і інфрачервоне випромінювання, що пройшло повз трубки контуру циркуляції 3, відбивається дзеркальним шаром 7 на трубки контуру циркуляції, що дозволяє вловлювати сонячне випромінювання, яке, зазвичай, в інших типах колекторів втрачається. Таким чином, використовується практично вся теплова енергія сонячного випромінювання. Теплоізоляційний шар 8 забезпечує значне зменшення тепловтрат. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Сонячний колектор, який містить верхнє та нижнє гофровані покриття, між якими розташовані трубки контуру циркуляції, прикріплені до верхнього гофрованого покриття та з'єднані з вхідним та вихідним патрубками, причому на внутрішню поверхню верхнього гофрованого покриття нанесено шар селективного матеріалу, а на внутрішню поверхню нижнього гофрованого покриття нанесено дзеркальний шар, який відрізняється тим, що він додатково містить теплоізоляційний шар, розміщений під нижнім гофрованим покриттям, а верхнє гофроване покриття виконане з покрівельного матеріалу. 1 UA 84945 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
