Подібний до зрубу фасад

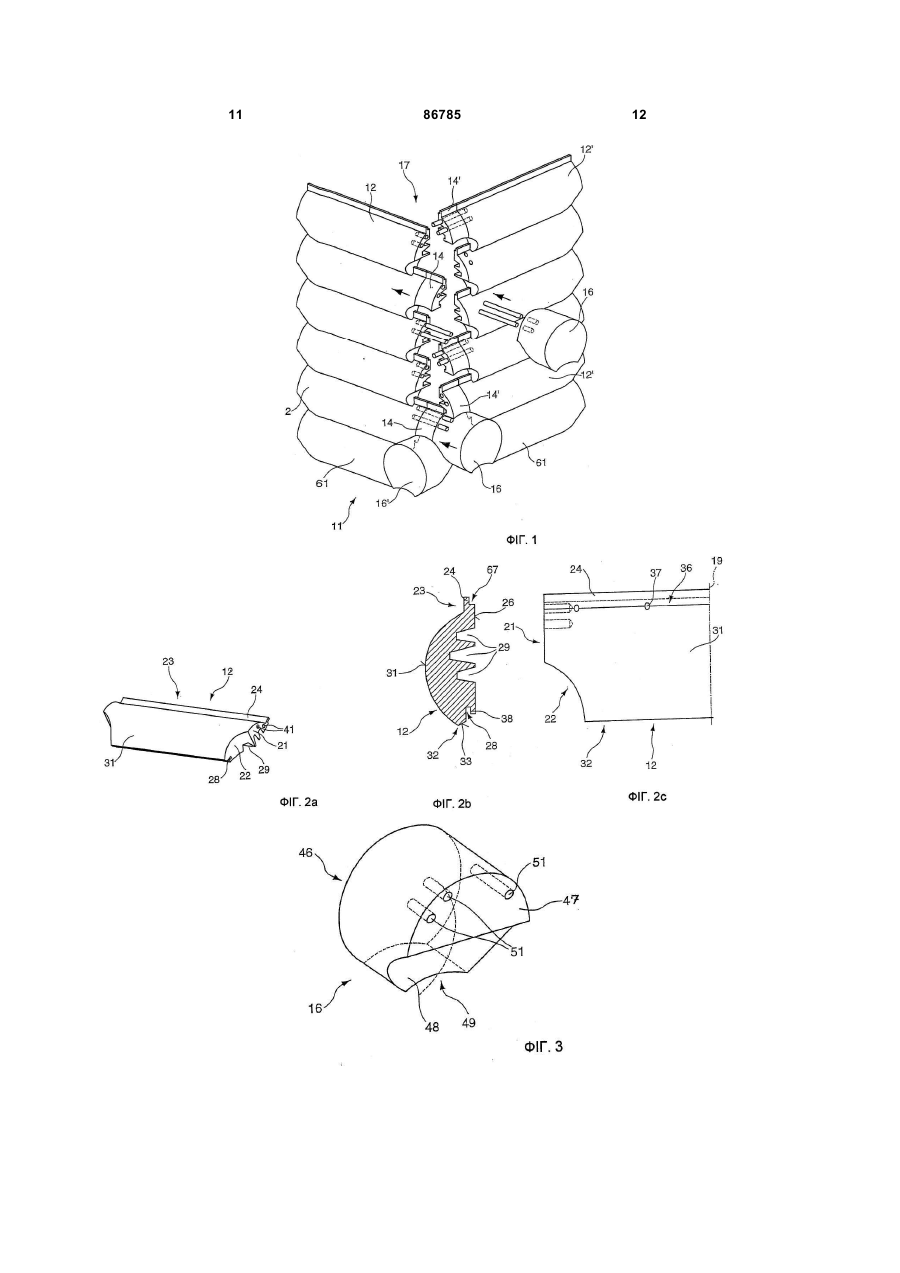

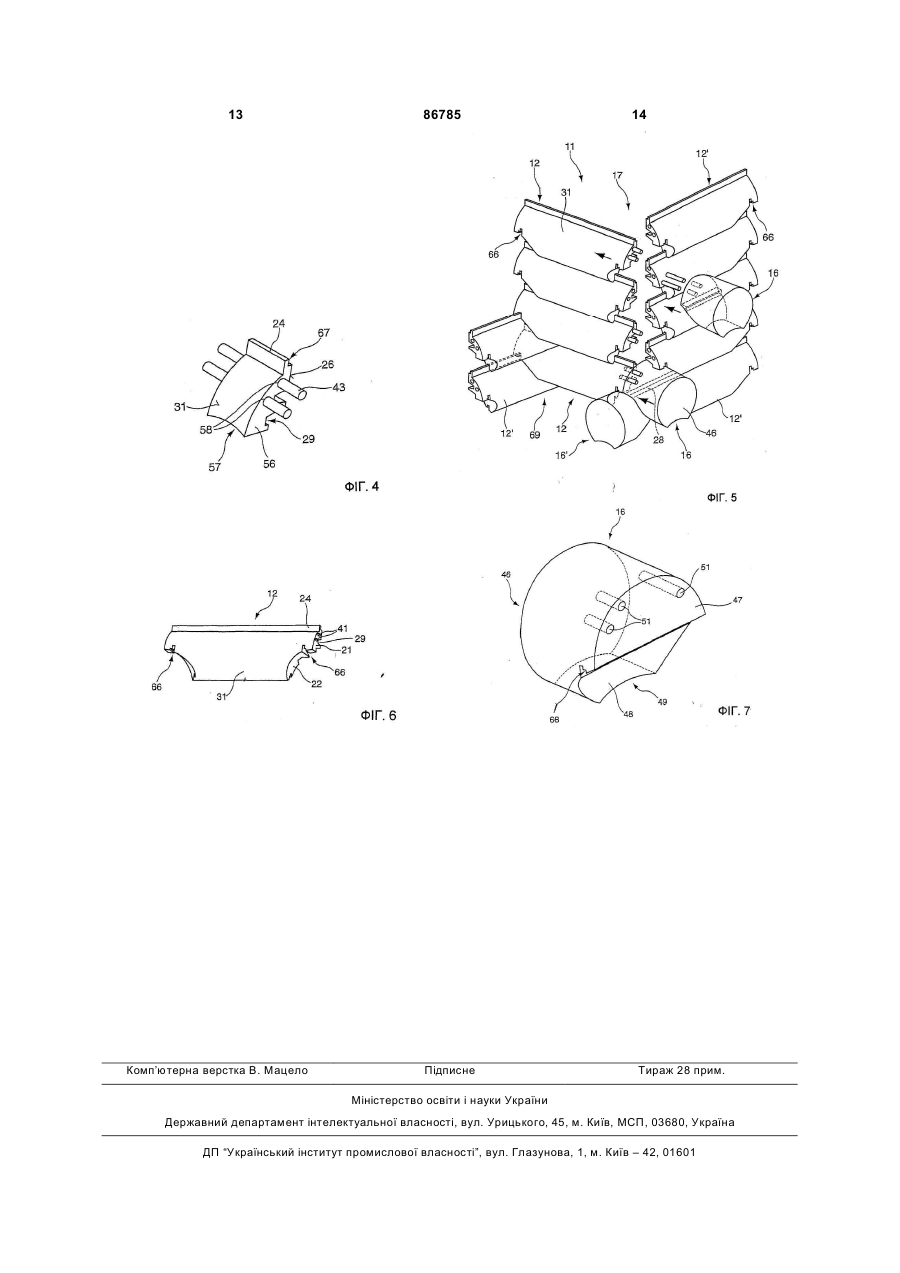

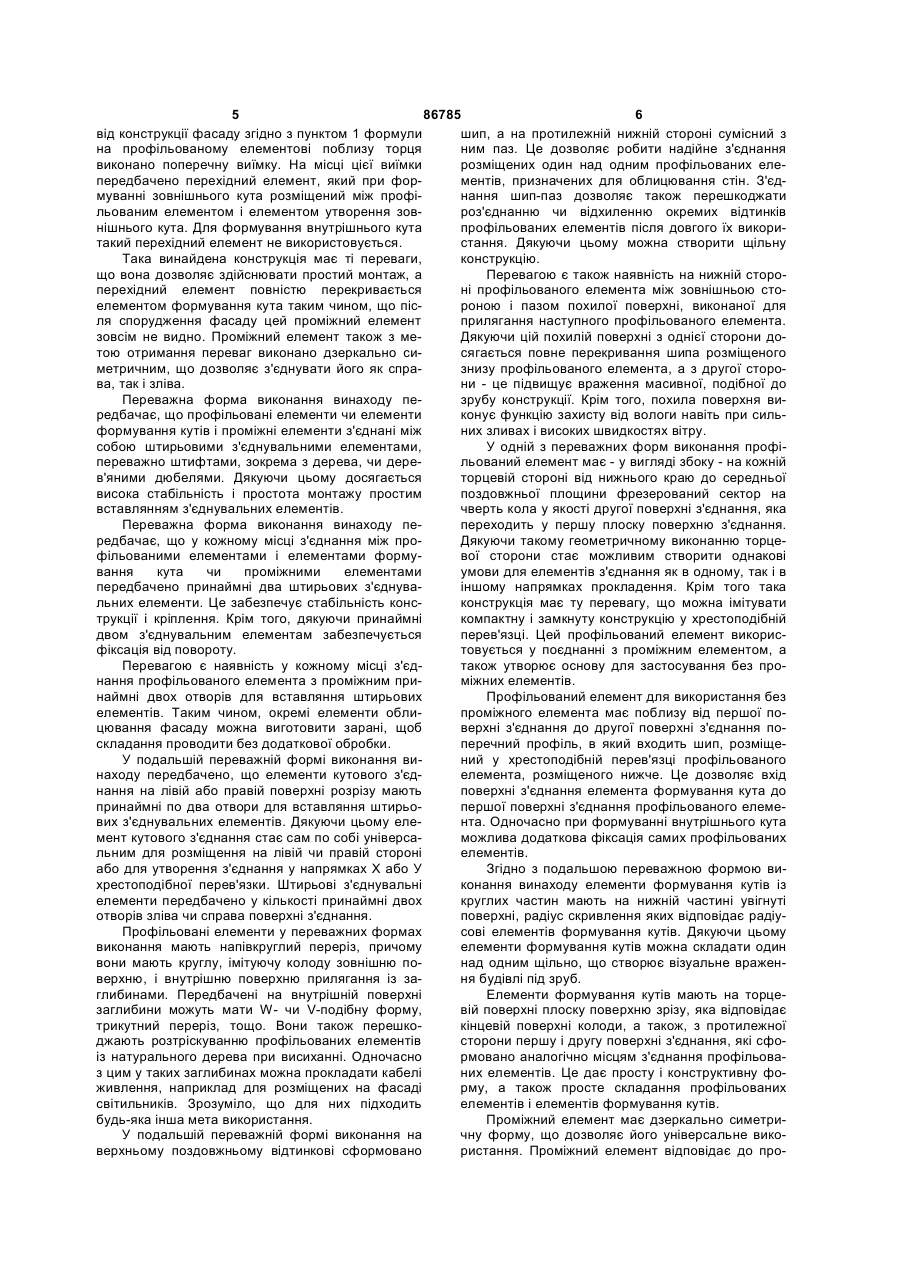

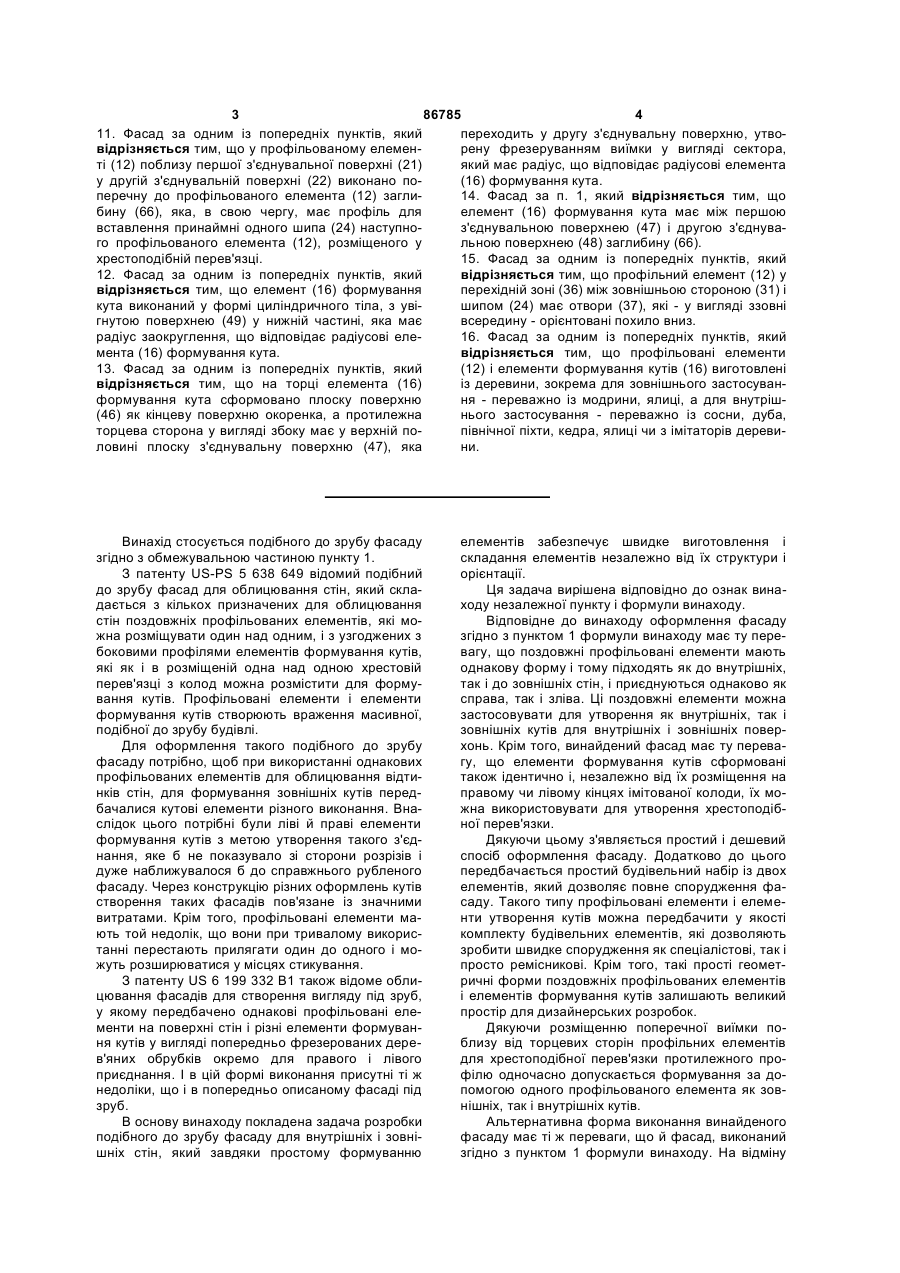

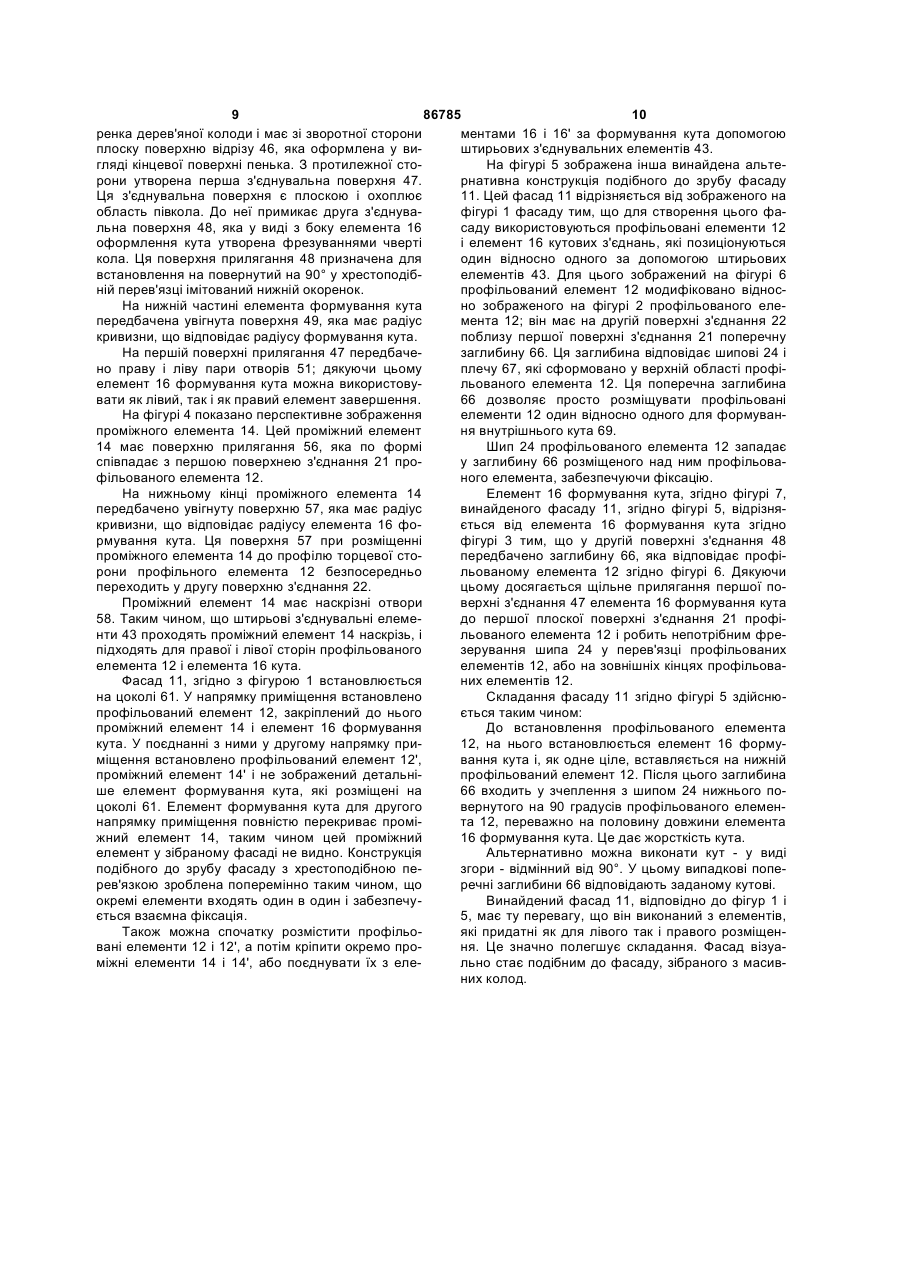

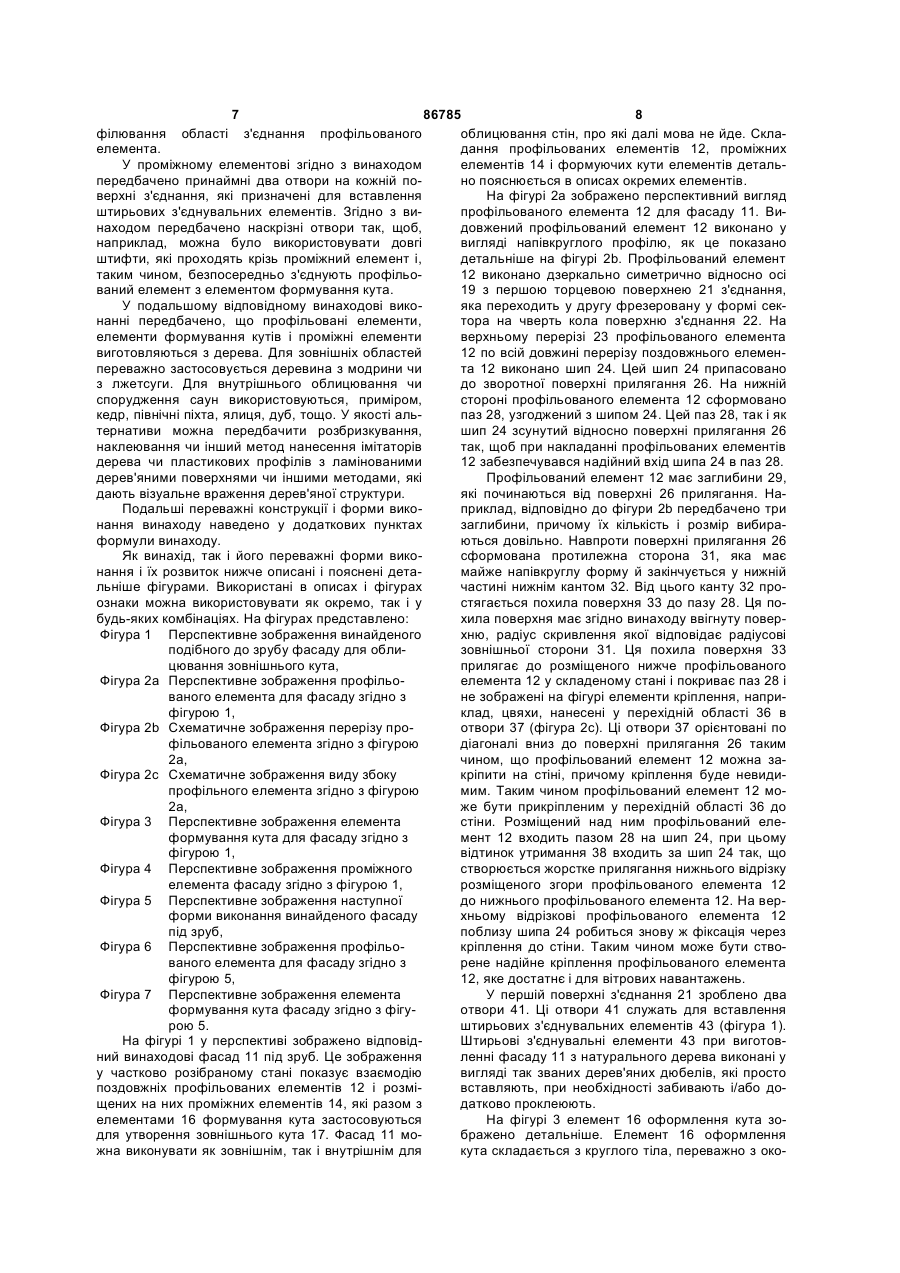

1. Подібний до зрубу фасад для облицювання внутрішніх і зовнішніх стін, який містить принаймні два поздовжні профільовані елементи (12) для облицювання поверхонь стін, виконані з можливістю розміщення один над іншим, і елементи (16) формування кута, які доповнюють профільовані елементи (12) і сформовані у вигляді хрестоподібної перев'язки розміщених один над одним окоренків, причому профільовані елементи (12) разом з елементами (16) формування кутів виконані зі здатністю створення враження масивної, подібної до зрубу конструкції, який відрізняється тим, що - профільовані елементи (12) по довжині виконано дзеркально-симетричними і вони мають поблизу від торців по одній поперечній заглибині (66) для поперечного профільованого елемента (12) хрестоподібної перев'язки, - елементи (16) формування кута сформовано у вигляді круглих окоренків з утворюючою закінчення торцевою поверхнею (46), з протилежною першою плоскою з'єднувальною поверхнею (47) і прилеглою до неї, припасованою до зовнішньої сторони схрещених профільованих елементів (12) і елементів (16) формування кута другою з'єднувальною поверхнею (48), - профільовані елементи (12) і елементи (16) формування кута являють собою набір будівельних елементів, призначених для формування фасаду (11) для зовнішнього і внутрішнього кута. 2. Фасад згідно з п. 1, який відрізняється тим, що профільований елемент (12) і елемент (16) формування кута з'єднані між собою штировими з'єднувальними елементами (43), переважно штиф 2 (19) 1 3 86785 4 11. Фасад за одним із попередніх пунктів, який переходить у другу з'єднувальну поверхню, утвовідрізняється тим, що у профільованому елеменрену фрезеруванням виїмки у вигляді сектора, ті (12) поблизу першої з'єднувальної поверхні (21) який має радіус, що відповідає радіусові елемента у другій з'єднувальній поверхні (22) виконано по(16) формування кута. перечну до профільованого елемента (12) загли14. Фасад за п. 1, який відрізняється тим, що бину (66), яка, в свою чергу, має профіль для елемент (16) формування кута має між першою вставлення принаймні одного шипа (24) наступноз'єднувальною поверхнею (47) і другою з'єднуваго профільованого елемента (12), розміщеного у льною поверхнею (48) заглибину (66). хрестоподібній перев'язці. 15. Фасад за одним із попередніх пунктів, який 12. Фасад за одним із попередніх пунктів, який відрізняється тим, що профільний елемент (12) у відрізняється тим, що елемент (16) формування перехідній зоні (36) між зовнішньою стороною (31) і кута виконаний у формі циліндричного тіла, з увішипом (24) має отвори (37), які - у вигляді ззовні гнутою поверхнею (49) у нижній частині, яка має всередину - орієнтовані похило вниз. радіус заокруглення, що відповідає радіусові еле16. Фасад за одним із попередніх пунктів, який мента (16) формування кута. відрізняється тим, що профільовані елементи 13. Фасад за одним із попередніх пунктів, який (12) і елементи формування кутів (16) виготовлені відрізняється тим, що на торці елемента (16) із деревини, зокрема для зовнішнього застосуванформування кута сформовано плоску поверхню ня - переважно із модрини, ялиці, а для внутріш(46) як кінцеву поверхню окоренка, а протилежна нього застосування - переважно із сосни, дуба, торцева сторона у вигляді збоку має у верхній попівнічної піхти, кедра, ялиці чи з імітаторів деревиловині плоску з'єднувальну поверхню (47), яка ни. Винахід стосується подібного до зрубу фасаду згідно з обмежувальною частиною пункту 1. З патенту US-PS 5 638 649 відомий подібний до зрубу фасад для облицювання стін, який складається з кількох призначених для облицювання стін поздовжніх профільованих елементів, які можна розміщувати один над одним, і з узгоджених з боковими профілями елементів формування кутів, які як і в розміщеній одна над одною хрестовій перев'язці з колод можна розмістити для формування кутів. Профільовані елементи і елементи формування кутів створюють враження масивної, подібної до зрубу будівлі. Для оформлення такого подібного до зрубу фасаду потрібно, щоб при використанні однакових профільованих елементів для облицювання відтинків стін, для формування зовнішніх кутів передбачалися кутові елементи різного виконання. Внаслідок цього потрібні були ліві й праві елементи формування кутів з метою утворення такого з'єднання, яке б не показувало зі сторони розрізів і дуже наближувалося б до справжнього рубленого фасаду. Через конструкцію різних оформлень кутів створення таких фасадів пов'язане із значними витратами. Крім того, профільовані елементи мають той недолік, що вони при тривалому використанні перестають прилягати один до одного і можуть розширюватися у місцях стикування. З патенту US 6 199 332 В1 також відоме облицювання фасадів для створення вигляду під зруб, у якому передбачено однакові профільовані елементи на поверхні стін і різні елементи формування кутів у вигляді попередньо фрезерованих дерев'яних обрубків окремо для правого і лівого приєднання. І в цій формі виконання присутні ті ж недоліки, що і в попередньо описаному фасаді під зруб. В основу винаходу покладена задача розробки подібного до зрубу фасаду для внутрішніх і зовнішніх стін, який завдяки простому формуванню елементів забезпечує швидке виготовлення і складання елементів незалежно від їх структури і орієнтації. Ця задача вирішена відповідно до ознак винаходу незалежної пункту і формули винаходу. Відповідне до винаходу оформлення фасаду згідно з пунктом 1 формули винаходу має ту перевагу, що поздовжні профільовані елементи мають однакову форму і тому підходять як до внутрішніх, так і до зовнішніх стін, і приєднуються однаково як справа, так і зліва. Ці поздовжні елементи можна застосовувати для утворення як внутрішніх, так і зовнішніх кутів для внутрішніх і зовнішніх поверхонь. Крім того, винайдений фасад має ту перевагу, що елементи формування кутів сформовані також ідентично і, незалежно від їх розміщення на правому чи лівому кінцях імітованої колоди, їх можна використовувати для утворення хрестоподібної перев'язки. Дякуючи цьому з'являється простий і дешевий спосіб оформлення фасаду. Додатково до цього передбачається простий будівельний набір із двох елементів, який дозволяє повне спорудження фасаду. Такого типу профільовані елементи і елементи утворення кутів можна передбачити у якості комплекту будівельних елементів, які дозволяють зробити швидке спорудження як спеціалістові, так і просто ремісникові. Крім того, такі прості геометричні форми поздовжніх профільованих елементів і елементів формування кутів залишають великий простір для дизайнерських розробок. Дякуючи розміщенню поперечної виїмки поблизу від торцевих сторін профільних елементів для хрестоподібної перев'язки протилежного профілю одночасно допускається формування за допомогою одного профільованого елемента як зовнішніх, так і внутрішніх кутів. Альтернативна форма виконання винайденого фасаду має ті ж переваги, що й фасад, виконаний згідно з пунктом 1 формули винаходу. На відміну 5 86785 6 від конструкції фасаду згідно з пунктом 1 формули шип, а на протилежній нижній стороні сумісний з на профільованому елементові поблизу торця ним паз. Це дозволяє робити надійне з'єднання виконано поперечну виїмку. На місці цієї виїмки розміщених один над одним профільованих елепередбачено перехідний елемент, який при форментів, призначених для облицювання стін. З'єдмуванні зовнішнього кута розміщений між профінання шип-паз дозволяє також перешкоджати льованим елементом і елементом утворення зовроз'єднанню чи відхиленню окремих відтинків нішнього кута. Для формування внутрішнього кута профільованих елементів після довгого їх викоритакий перехідний елемент не використовується. стання. Дякуючи цьому можна створити щільну Така винайдена конструкція має ті переваги, конструкцію. що вона дозволяє здійснювати простий монтаж, а Перевагою є також наявність на нижній стороперехідний елемент повністю перекривається ні профільованого елемента між зовнішньою стоелементом формування кута таким чином, що пісроною і пазом похилої поверхні, виконаної для ля спорудження фасаду цей проміжний елемент прилягання наступного профільованого елемента. зовсім не видно. Проміжний елемент також з меДякуючи цій похилій поверхні з однієї сторони дотою отримання переваг виконано дзеркально сисягається повне перекривання шипа розміщеного метричним, що дозволяє з'єднувати його як спразнизу профільованого елемента, а з другої сторова, так і зліва. ни - це підвищує враження масивної, подібної до Переважна форма виконання винаходу пезрубу конструкції. Крім того, похила поверхня виредбачає, що профільовані елементи чи елементи конує функцію захисту від вологи навіть при сильформування кутів і проміжні елементи з'єднані між них зливах і високих швидкостях вітру. собою штирьовими з'єднувальними елементами, У одній з переважних форм виконання профіпереважно штифтами, зокрема з дерева, чи дерельований елемент має - у вигляді збоку - на кожній в'яними дюбелями. Дякуючи цьому досягається торцевій стороні від нижнього краю до середньої висока стабільність і простота монтажу простим поздовжньої площини фрезерований сектор на вставлянням з'єднувальних елементів. чверть кола у якості другої поверхні з'єднання, яка Переважна форма виконання винаходу пепереходить у першу плоску поверхню з'єднання. редбачає, що у кожному місці з'єднання між проДякуючи такому геометричному виконанню торцефільованими елементами і елементами формувої сторони стає можливим створити однакові вання кута чи проміжними елементами умови для елементів з'єднання як в одному, так і в передбачено принаймні два штирьових з'єднуваіншому напрямках прокладення. Крім того така льних елементи. Це забезпечує стабільність консконструкція має ту перевагу, що можна імітувати трукції і кріплення. Крім того, дякуючи принаймні компактну і замкнуту конструкцію у хрестоподібній двом з'єднувальним елементам забезпечується перев'язці. Цей профільований елемент викорисфіксація від повороту. товується у поєднанні з проміжним елементом, а Перевагою є наявність у кожному місці з'єдтакож утворює основу для застосування без пронання профільованого елемента з проміжним приміжних елементів. наймні двох отворів для вставляння штирьових Профільований елемент для використання без елементів. Таким чином, окремі елементи облипроміжного елемента має поблизу від першої поцювання фасаду можна виготовити зарані, щоб верхні з'єднання до другої поверхні з'єднання поскладання проводити без додаткової обробки. перечний профіль, в який входить шип, розміщеУ подальшій переважній формі виконання виний у хрестоподібній перев'язці профільованого находу передбачено, що елементи кутового з'єделемента, розміщеного нижче. Це дозволяє вхід нання на лівій або правій поверхні розрізу мають поверхні з'єднання елемента формування кута до принаймні по два отвори для вставляння штирьопершої поверхні з'єднання профільованого елемевих з'єднувальних елементів. Дякуючи цьому елента. Одночасно при формуванні внутрішнього кута мент кутового з'єднання стає сам по собі універсаможлива додаткова фіксація самих профільованих льним для розміщення на лівій чи правій стороні елементів. або для утворення з'єднання у напрямках X або У Згідно з подальшою переважною формою вихрестоподібної перев'язки. Штирьові з'єднувальні конання винаходу елементи формування кутів із елементи передбачено у кількості принаймні двох круглих частин мають на нижній частині увігнуті отворів зліва чи справа поверхні з'єднання. поверхні, радіус скривлення яких відповідає радіуПрофільовані елементи у переважних формах сові елементів формування кутів. Дякуючи цьому виконання мають напівкруглий переріз, причому елементи формування кутів можна складати один вони мають круглу, імітуючу колоду зовнішню понад одним щільно, що створює візуальне враженверхню, і внутрішню поверхню прилягання із заня будівлі під зруб. глибинами. Передбачені на внутрішній поверхні Елементи формування кутів мають на торцезаглибини можуть мати W- чи V-подібну форму, вій поверхні плоску поверхню зрізу, яка відповідає трикутний переріз, тощо. Вони також перешкокінцевій поверхні колоди, а також, з протилежної джають розтріскуванню профільованих елементів сторони першу і другу поверхні з'єднання, які сфоіз натурального дерева при висиханні. Одночасно рмовано аналогічно місцям з'єднання профільоваз цим у таких заглибинах можна прокладати кабелі них елементів. Це дає просту і конструктивну фоживлення, наприклад для розміщених на фасаді рму, а також просте складання профільованих світильників. Зрозуміло, що для них підходить елементів і елементів формування кутів. будь-яка інша мета використання. Проміжний елемент має дзеркально симетриУ подальшій переважній формі виконання на чну форму, що дозволяє його універсальне виковерхньому поздовжньому відтинкові сформовано ристання. Проміжний елемент відповідає до про 7 86785 8 філювання області з'єднання профільованого облицювання стін, про які далі мова не йде. Склаелемента. дання профільованих елементів 12, проміжних У проміжному елементові згідно з винаходом елементів 14 і формуючих кути елементів детальпередбачено принаймні два отвори на кожній поно пояснюється в описах окремих елементів. верхні з'єднання, які призначені для вставлення На фігурі 2а зображено перспективний вигляд штирьових з'єднувальних елементів. Згідно з випрофільованого елемента 12 для фасаду 11. Винаходом передбачено наскрізні отвори так, щоб, довжений профільований елемент 12 виконано у наприклад, можна було використовувати довгі вигляді напівкруглого профілю, як це показано штифти, які проходять крізь проміжний елемент і, детальніше на фігурі 2b. Профільований елемент таким чином, безпосередньо з'єднують профільо12 виконано дзеркально симетрично відносно осі ваний елемент з елементом формування кута. 19 з першою торцевою поверхнею 21 з'єднання, У подальшому відповідному винаходові викояка переходить у другу фрезеровану у формі секнанні передбачено, що профільовані елементи, тора на чверть кола поверхню з'єднання 22. На елементи формування кутів і проміжні елементи верхньому перерізі 23 профільованого елемента виготовляються з дерева. Для зовнішніх областей 12 по всій довжині перерізу поздовжнього елеменпереважно застосовується деревина з модрини чи та 12 виконано шип 24. Цей шип 24 припасовано з лжетсуги. Для внутрішнього облицювання чи до зворотної поверхні прилягання 26. На нижній спорудження саун використовуються, приміром, стороні профільованого елемента 12 сформовано кедр, північні піхта, ялиця, дуб, тощо. У якості альпаз 28, узгоджений з шипом 24. Цей паз 28, так і як тернативи можна передбачити розбризкування, шип 24 зсунутий відносно поверхні прилягання 26 наклеювання чи інший метод нанесення імітаторів так, щоб при накладанні профільованих елементів дерева чи пластикових профілів з ламінованими 12 забезпечувався надійний вхід шипа 24 в паз 28. дерев'яними поверхнями чи іншими методами, які Профільований елемент 12 має заглибини 29, дають візуальне враження дерев'яної структури. які починаються від поверхні 26 прилягання. НаПодальші переважні конструкції і форми викоприклад, відповідно до фігури 2b передбачено три нання винаходу наведено у додаткових пунктах заглибини, причому їх кількість і розмір вибираформули винаходу. ються довільно. Навпроти поверхні прилягання 26 Як винахід, так і його переважні форми викосформована протилежна сторона 31, яка має нання і їх розвиток нижче описані і пояснені детамайже напівкруглу форму й закінчується у нижній льніше фігурами. Використані в описах і фігурах частині нижнім кантом 32. Від цього канту 32 проознаки можна використовувати як окремо, так і у стягається похила поверхня 33 до пазу 28. Ця побудь-яких комбінаціях. На фігурах представлено: хила поверхня має згідно винаходу ввігнуту поверФігура 1 Перспективне зображення винайденого хню, радіус скривлення якої відповідає радіусові подібного до зрубу фасаду для облизовнішньої сторони 31. Ця похила поверхня 33 цювання зовнішнього кута, прилягає до розміщеного нижче профільованого Фігура 2а Перспективне зображення профільоелемента 12 у складеному стані і покриває паз 28 і ваного елемента для фасаду згідно з не зображені на фігурі елементи кріплення, наприфігурою 1, клад, цвяхи, нанесені у перехідній області 36 в Фігура 2b Схематичне зображення перерізу проотвори 37 (фігура 2с). Ці отвори 37 орієнтовані по фільованого елемента згідно з фігурою діагоналі вниз до поверхні прилягання 26 таким 2а, чином, що профільований елемент 12 можна заФігура 2с Схематичне зображення виду збоку кріпити на стіні, причому кріплення буде невидипрофільного елемента згідно з фігурою мим. Таким чином профільований елемент 12 мо2а, же бути прикріпленим у перехідній області 36 до Фігура 3 Перспективне зображення елемента стіни. Розміщений над ним профільований елеформування кута для фасаду згідно з мент 12 входить пазом 28 на шип 24, при цьому фігурою 1, відтинок утримання 38 входить за шип 24 так, що Фігура 4 Перспективне зображення проміжного створюється жорстке прилягання нижнього відрізку елемента фасаду згідно з фігурою 1, розміщеного згори профільованого елемента 12 Фігура 5 Перспективне зображення наступної до нижнього профільованого елемента 12. На верформи виконання винайденого фасаду хньому відрізкові профільованого елемента 12 під зруб, поблизу шипа 24 робиться знову ж фіксація через Фігура 6 Перспективне зображення профільокріплення до стіни. Таким чином може бути ствованого елемента для фасаду згідно з рене надійне кріплення профільованого елемента фігурою 5, 12, яке достатнє і для вітрових навантажень. Фігура 7 Перспективне зображення елемента У першій поверхні з'єднання 21 зроблено два формування кута фасаду згідно з фігуотвори 41. Ці отвори 41 служать для вставлення рою 5. штирьових з'єднувальних елементів 43 (фігура 1). На фігурі 1 у перспективі зображено відповідШтирьові з'єднувальні елементи 43 при виготовний винаходові фасад 11 під зруб. Це зображення ленні фасаду 11 з натурального дерева виконані у у частково розібраному стані показує взаємодію вигляді так званих дерев'яних дюбелів, які просто поздовжніх профільованих елементів 12 і розмівставляють, при необхідності забивають і/або дощених на них проміжних елементів 14, які разом з датково проклеюють. елементами 16 формування кута застосовуються На фігурі 3 елемент 16 оформлення кута зодля утворення зовнішнього кута 17. Фасад 11 мображено детальніше. Елемент 16 оформлення жна виконувати як зовнішнім, так і внутрішнім для кута складається з круглого тіла, переважно з око 9 86785 10 ренка дерев'яної колоди і має зі зворотної сторони ментами 16 і 16' за формування кута допомогою плоску поверхню відрізу 46, яка оформлена у виштирьових з'єднувальних елементів 43. гляді кінцевої поверхні пенька. З протилежної стоНа фігурі 5 зображена інша винайдена альтерони утворена перша з'єднувальна поверхня 47. рнативна конструкція подібного до зрубу фасаду Ця з'єднувальна поверхня є плоскою і охоплює 11. Цей фасад 11 відрізняється від зображеного на область півкола. До неї примикає друга з'єднувафігурі 1 фасаду тим, що для створення цього фальна поверхня 48, яка у виді з боку елемента 16 саду використовуються профільовані елементи 12 оформлення кута утворена фрезуваннями чверті і елемент 16 кутових з'єднань, які позиціонуються кола. Ця поверхня прилягання 48 призначена для один відносно одного за допомогою штирьових встановлення на повернутий на 90° у хрестоподібелементів 43. Для цього зображений на фігурі 6 ній перев'язці імітований нижній окоренок. профільований елемент 12 модифіковано відносНа нижній частині елемента формування кута но зображеного на фігурі 2 профільованого елепередбачена увігнута поверхня 49, яка має радіус мента 12; він має на другій поверхні з'єднання 22 кривизни, що відповідає радіусу формування кута. поблизу першої поверхні з'єднання 21 поперечну На першій поверхні прилягання 47 передбачезаглибину 66. Ця заглибина відповідає шипові 24 і но праву і ліву пари отворів 51; дякуючи цьому плечу 67, які сформовано у верхній області профіелемент 16 формування кута можна використовульованого елемента 12. Ця поперечна заглибина вати як лівий, так і як правий елемент завершення. 66 дозволяє просто розміщувати профільовані На фігурі 4 показано перспективне зображення елементи 12 один відносно одного для формуванпроміжного елемента 14. Цей проміжний елемент ня внутрішнього кута 69. 14 має поверхню прилягання 56, яка по формі Шип 24 профільованого елемента 12 западає співпадає з першою поверхнею з'єднання 21 проу заглибину 66 розміщеного над ним профільовафільованого елемента 12. ного елемента, забезпечуючи фіксацію. На нижньому кінці проміжного елемента 14 Елемент 16 формування кута, згідно фігурі 7, передбачено увігнуту поверхню 57, яка має радіус винайденого фасаду 11, згідно фігурі 5, відрізнякривизни, що відповідає радіусу елемента 16 фоється від елемента 16 формування кута згідно рмування кута. Ця поверхня 57 при розміщенні фігурі 3 тим, що у другій поверхні з'єднання 48 проміжного елемента 14 до профілю торцевої стопередбачено заглибину 66, яка відповідає профірони профільного елемента 12 безпосередньо льованому елемента 12 згідно фігурі 6. Дякуючи переходить у другу поверхню з'єднання 22. цьому досягається щільне прилягання першої поПроміжний елемент 14 має наскрізні отвори верхні з'єднання 47 елемента 16 формування кута 58. Таким чином, що штирьові з'єднувальні елемедо першої плоскої поверхні з'єднання 21 профінти 43 проходять проміжний елемент 14 наскрізь, і льованого елемента 12 і робить непотрібним фрепідходять для правої і лівої сторін профільованого зерування шипа 24 у перев'язці профільованих елемента 12 і елемента 16 кута. елементів 12, або на зовнішніх кінцях профільоваФасад 11, згідно з фігурою 1 встановлюється них елементів 12. на цоколі 61. У напрямку приміщення встановлено Складання фасаду 11 згідно фігурі 5 здійснюпрофільований елемент 12, закріплений до нього ється таким чином: проміжний елемент 14 і елемент 16 формування До встановлення профільованого елемента кута. У поєднанні з ними у другому напрямку при12, на нього встановлюється елемент 16 формуміщення встановлено профільований елемент 12', вання кута і, як одне ціле, вставляється на нижній проміжний елемент 14' і не зображений детальніпрофільований елемент 12. Після цього заглибина ше елемент формування кута, які розміщені на 66 входить у зчеплення з шипом 24 нижнього поцоколі 61. Елемент формування кута для другого вернутого на 90 градусів профільованого елеменнапрямку приміщення повністю перекриває проміта 12, переважно на половину довжини елемента жний елемент 14, таким чином цей проміжний 16 формування кута. Це дає жорсткість кута. елемент у зібраному фасаді не видно.Конструкція Альтернативно можна виконати кут - у виді подібного до зрубу фасаду з хрестоподібною пезгори - відмінний від 90°. У цьому випадкові поперев'язкою зроблена поперемінно таким чином, що речні заглибини 66 відповідають заданому кутові. окремі елементи входять один в один і забезпечуВинайдений фасад 11, відповідно до фігур 1 і ється взаємна фіксація. 5, має ту перевагу, що він виконаний з елементів, Також можна спочатку розмістити профільоякі придатні як для лівого так і правого розміщенвані елементи 12 і 12', а потім кріпити окремо проня. Це значно полегшує складання. Фасад візуаміжні елементи 14 і 14', або поєднувати їх з елельно стає подібним до фасаду, зібраного з масивних колод. 11 86785 12 13 Комп’ютерна верстка В. Мацело 86785 Підписне 14 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
