Пристрій для готування їжі

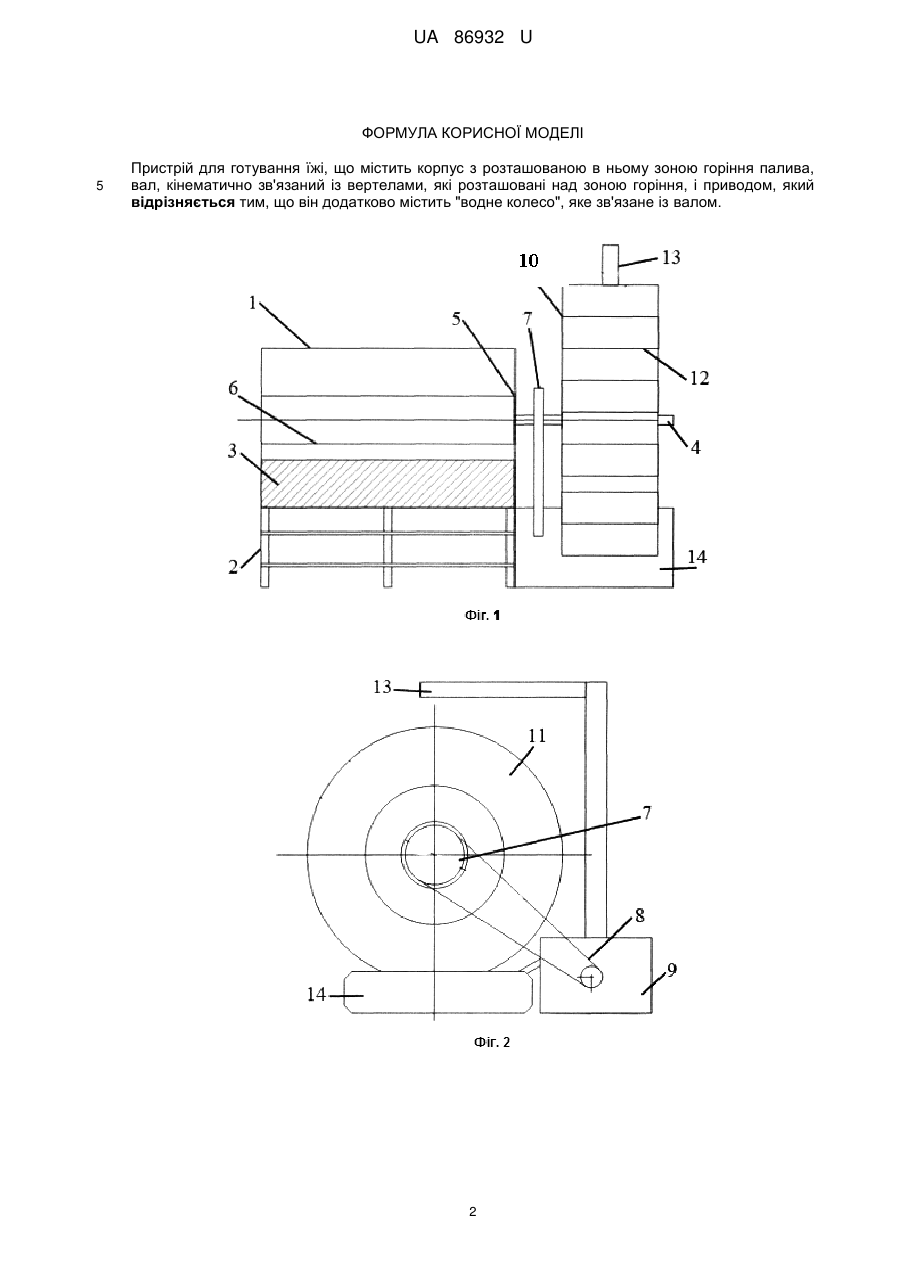

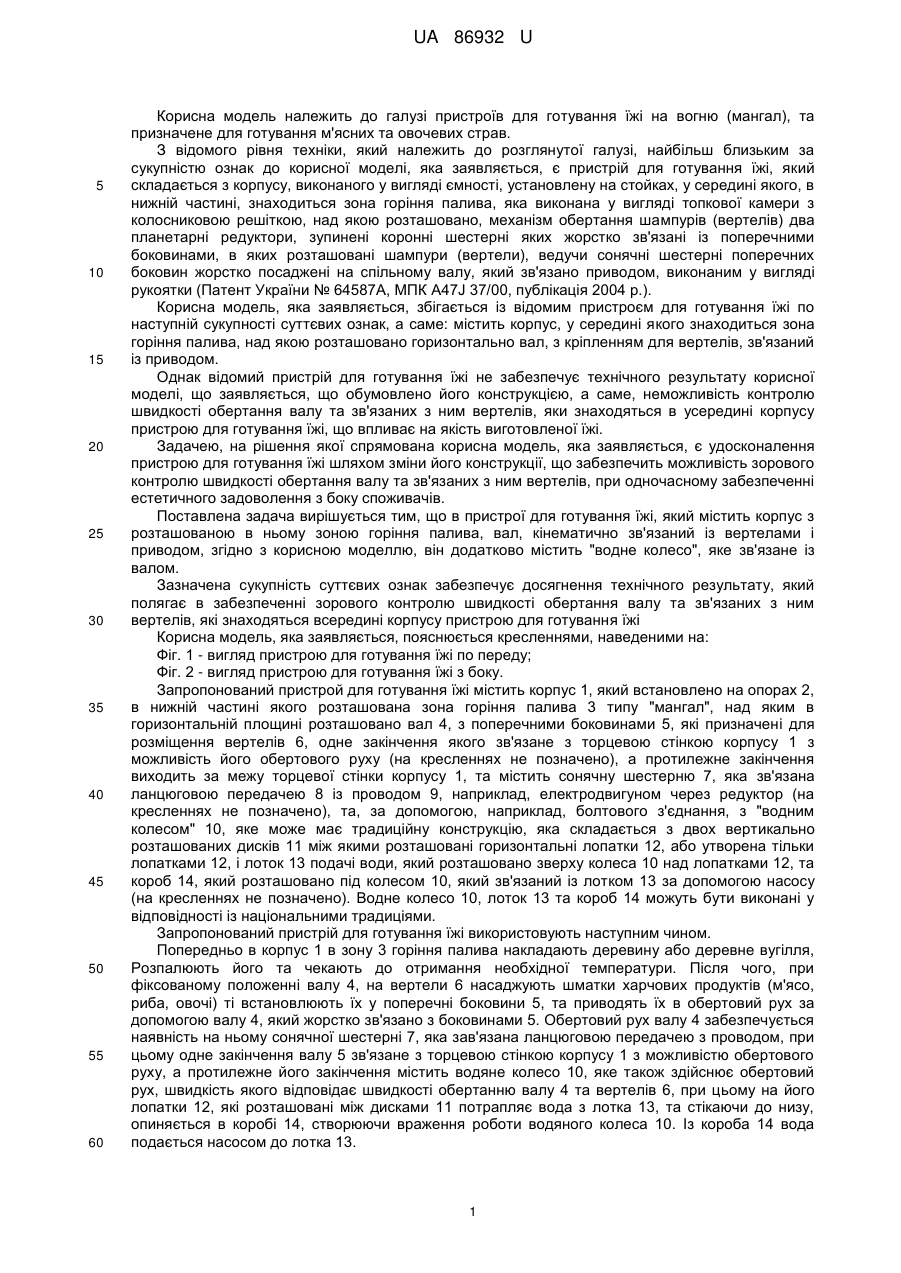

Реферат: Пристрій для готування їжі містить корпус з розташованою в ньому зоною горіння палива, вал, кінематично зв'язаний із вертелами, які розташовані над зоною горіння, і приводом, "водне колесо", зв'язане із валом. UA 86932 U (54) ПРИСТРІЙ ДЛЯ ГОТУВАННЯ ЇЖІ UA 86932 U UA 86932 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі пристроїв для готування їжі на вогню (мангал), та призначене для готування м'ясних та овочевих страв. З відомого рівня техніки, який належить до розглянутої галузі, найбільш близьким за сукупністю ознак до корисної моделі, яка заявляється, є пристрій для готування їжі, який складається з корпусу, виконаного у вигляді ємності, установлену на стойках, у середині якого, в нижній частині, знаходиться зона горіння палива, яка виконана у вигляді топкової камери з колосниковою решіткою, над якою розташовано, механізм обертання шампурів (вертелів) два планетарні редуктори, зупинені коронні шестерні яких жорстко зв'язані із поперечними боковинами, в яких розташовані шампури (вертели), ведучи сонячні шестерні поперечних боковин жорстко посаджені на спільному валу, який зв'язано приводом, виконаним у вигляді рукоятки (Патент України № 64587А, МПК A47J 37/00, публікація 2004 p.). Корисна модель, яка заявляється, збігається із відомим пристроєм для готування їжі по наступній сукупності суттєвих ознак, а саме: містить корпус, у середині якого знаходиться зона горіння палива, над якою розташовано горизонтально вал, з кріпленням для вертелів, зв'язаний із приводом. Однак відомий пристрій для готування їжі не забезпечує технічного результату корисної моделі, що заявляється, що обумовлено його конструкцією, а саме, неможливість контролю швидкості обертання валу та зв'язаних з ним вертелів, яки знаходяться в усередині корпусу пристрою для готування їжі, що впливає на якість виготовленої їжі. Задачею, на рішення якої спрямована корисна модель, яка заявляється, є удосконалення пристрою для готування їжі шляхом зміни його конструкції, що забезпечить можливість зорового контролю швидкості обертання валу та зв'язаних з ним вертелів, при одночасному забезпеченні естетичного задоволення з боку споживачів. Поставлена задача вирішується тим, що в пристрої для готування їжі, який містить корпус з розташованою в ньому зоною горіння палива, вал, кінематично зв'язаний із вертелами і приводом, згідно з корисною моделлю, він додатково містить "водне колесо", яке зв'язане із валом. Зазначена сукупність суттєвих ознак забезпечує досягнення технічного результату, який полягає в забезпеченні зорового контролю швидкості обертання валу та зв'язаних з ним вертелів, які знаходяться всередині корпусу пристрою для готування їжі Корисна модель, яка заявляється, пояснюється кресленнями, наведеними на: Фіг. 1 - вигляд пристрою для готування їжі по переду; Фіг. 2 - вигляд пристрою для готування їжі з боку. Запропонований пристрой для готування їжі містить корпус 1, який встановлено на опорах 2, в нижній частині якого розташована зона горіння палива 3 типу "мангал", над яким в горизонтальній площині розташовано вал 4, з поперечними боковинами 5, які призначені для розміщення вертелів 6, одне закінчення якого зв'язане з торцевою стінкою корпусу 1 з можливість його обертового руху (на кресленнях не позначено), а протилежне закінчення виходить за межу торцевої стінки корпусу 1, та містить сонячну шестерню 7, яка зв'язана ланцюговою передачею 8 із проводом 9, наприклад, електродвигуном через редуктор (на кресленнях не позначено), та, за допомогою, наприклад, болтового з'єднання, з "водним колесом" 10, яке може має традиційну конструкцію, яка складається з двох вертикально розташованих дисків 11 між якими розташовані горизонтальні лопатки 12, або утворена тільки лопатками 12, і лоток 13 подачі води, який розташовано зверху колеса 10 над лопатками 12, та короб 14, який розташовано під колесом 10, який зв'язаний із лотком 13 за допомогою насосу (на кресленнях не позначено). Водне колесо 10, лоток 13 та короб 14 можуть бути виконані у відповідності із національними традиціями. Запропонований пристрій для готування їжі використовують наступним чином. Попередньо в корпус 1 в зону 3 горіння палива накладають деревину або деревне вугілля, Розпалюють його та чекають до отримання необхідної температури. Після чого, при фіксованому положенні валу 4, на вертели 6 насаджують шматки харчових продуктів (м'ясо, риба, овочі) ті встановлюють їх у поперечні боковини 5, та приводять їх в обертовий рух за допомогою валу 4, який жорстко зв'язано з боковинами 5. Обертовий рух валу 4 забезпечується наявність на ньому сонячної шестерні 7, яка зав'язана ланцюговою передачею з проводом, при цьому одне закінчення валу 5 зв'язане з торцевою стінкою корпусу 1 з можливістю обертового руху, а протилежне його закінчення містить водяне колесо 10, яке також здійснює обертовий рух, швидкість якого відповідає швидкості обертанню валу 4 та вертелів 6, при цьому на його лопатки 12, які розташовані між дисками 11 потрапляє вода з лотка 13, та стікаючи до низу, опиняється в коробі 14, створюючи враження роботи водяного колеса 10. Із короба 14 вода подається насосом до лотка 13. 1 UA 86932 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для готування їжі, що містить корпус з розташованою в ньому зоною горіння палива, вал, кінематично зв'язаний із вертелами, які розташовані над зоною горіння, і приводом, який відрізняється тим, що він додатково містить "водне колесо", яке зв'язане із валом. 2 UA 86932 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
