Зіркоподібний транспортер, особливо для пересування м’яких контейнерів, і спосіб охолодження цих контейнерів

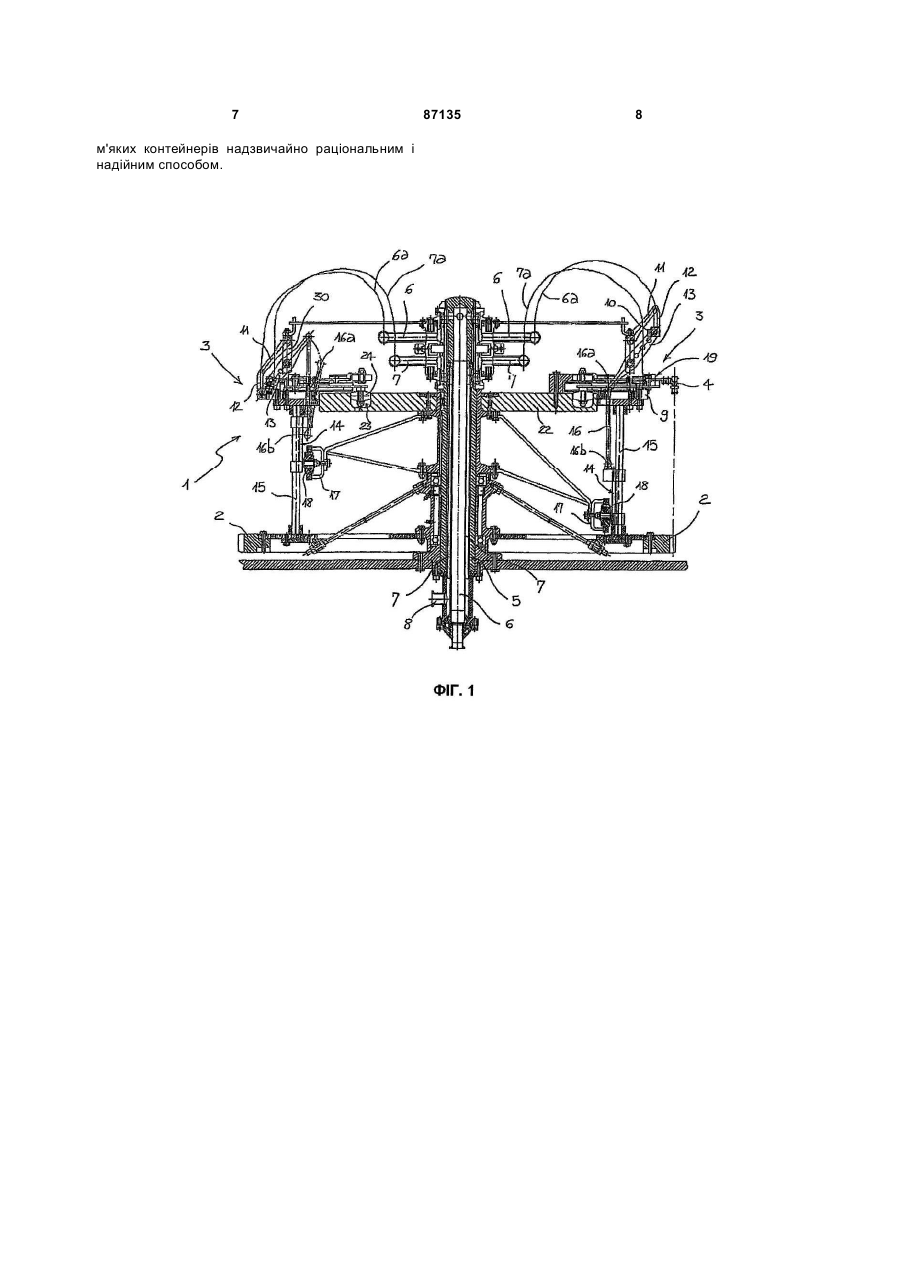

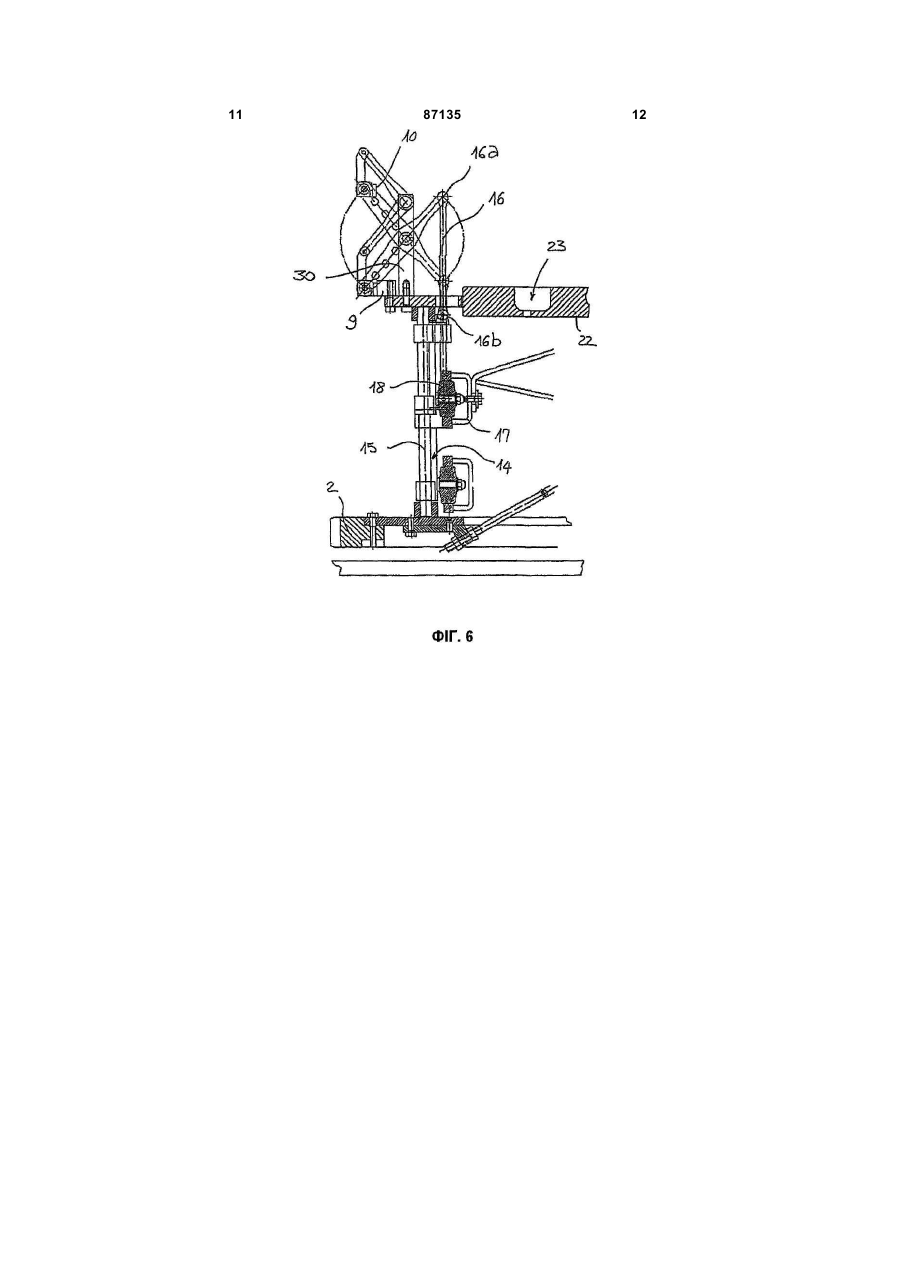

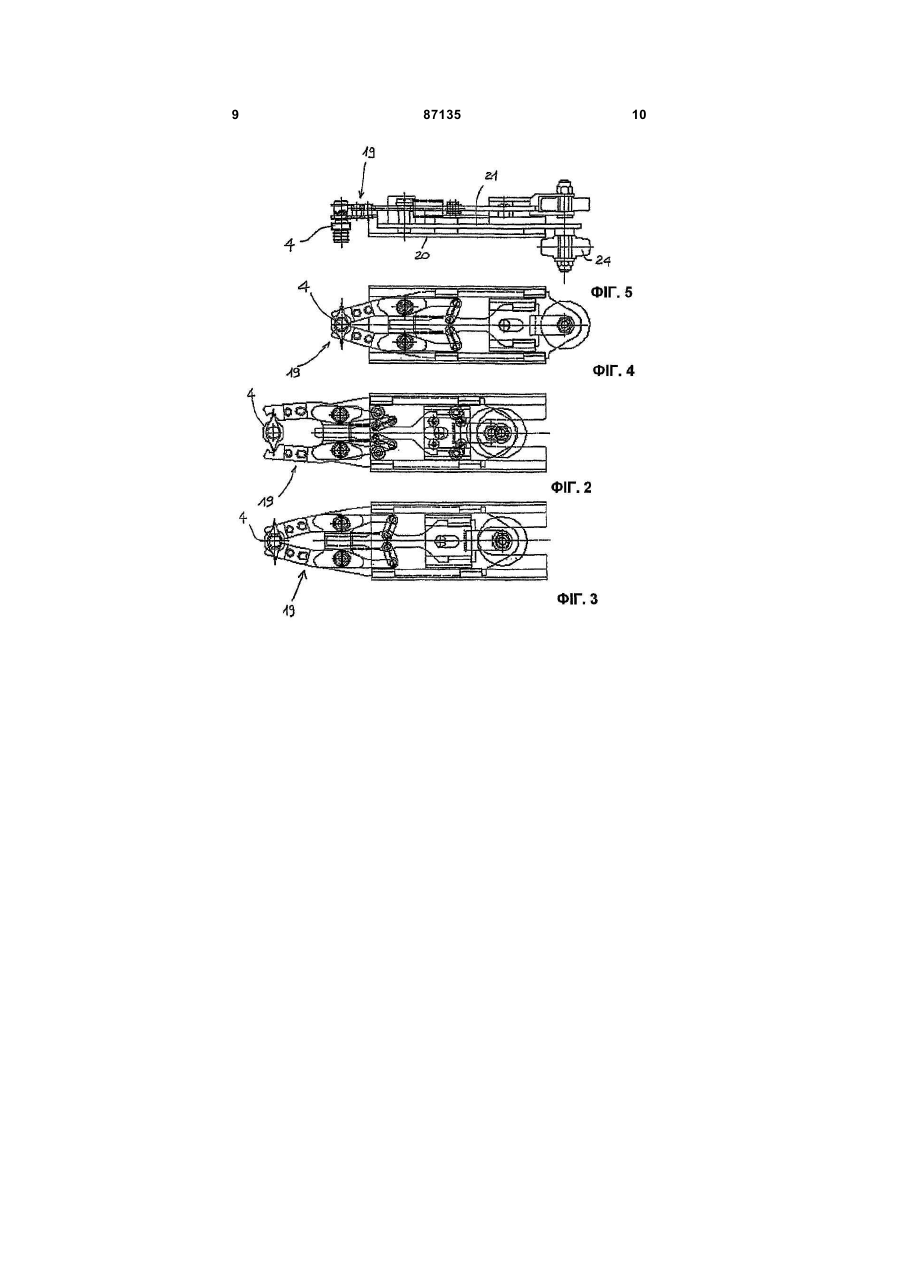

1. Зіркоподібний транспортер (1) для транспортування загерметизованих м'яких контейнерів, який містить: принаймні обертову платформу (2); секції (3) під контейнери, розташовані на вказаній платформі (2), кожна з яких оснащена засобами захвату контейнерів; вал (5) для підтримування обертової платформи (2); засоби охолодження загерметизованих частин контейнерів, що містять: принаймні пару затискних губок (9, 10) для захвату вказаних частин контейнерів, який відрізняється тим, що вказані засоби охолодження раніше загерметизованих частин контейнерів додатково містять: принаймні канал (6) для подання охолоджувального текучого середовища принаймні до однієї з указаних губок (9, 10); принаймні канал (7) для відведення охолоджувального текучого середовища від вказаної губки (9, 10), і принаймні канал (8) для виведення охолоджувального текучого середовища після його термічної взаємодії принаймні з однією губкою (9, 10). 2. Зіркоподібний транспортер за п. 1, який відрізняється тим, що у вказаній парі затискних губок (9, 10) перша губка (9) зафіксована, а друга губка (10) виконана з можливістю її відведення від пер 2 (19) 1 3 87135 4 8. Зіркоподібний транспортер за п. 1, який відрізнапряму з'єднані принаймні з однією з указаних няється тим, що засоби захвату містять принаймгубок (9, 10). ні захват (19), розташований на обертовій плат12. Спосіб охолодження м'яких контейнерів, що формі (2) на заданій відстані від опорного вала (5). використовує зіркоподібний транспортер, такий як 9. Транспортер за п. 8, який відрізняється тим, визначено у будь-якому із 1-11 пунктів, та що містить вказані засоби переміщення кожного містить наступні кроки : захвату (19) в радіальному напрямку. збирання м'яких контейнерів на виході першої сек10. Транспортер за п. 9, який відрізняється тим, ції для формування та герметизації контейнерів; що вказані засоби переміщення кожного захвату переміщення м'яких контейнерів від першої до (19) в радіальному напрямку містять: другої технологічної секції (station), принаймні полозкову опору (20) для рамки (21) який відрізняється тим, що включає примусове захвата (19); охолодження м'яких контейнерів, виконуване оддиск (22), який приєднаний до опорного вала (5) і ночасно зі вказаним переміщенням контейнерів, та має принаймні канавку (23), що по суті визначає вказане охолодження виконують шляхом непрямокулачок, і го теплообміну з охолоджувальним текучим серепринаймні ролик (24), з'єднаний з рамкою (21) задовищем. хвата (19) і розміщений з можливістю переміщення 13. Спосіб за п. 12, який відрізняється тим, що в канавці (23), виконаній у диску (22). охолоджувальним текучим середовищем є вода з 11. Транспортер за п. 1, який відрізняється тим, температурою приблизно 12-20 °С. що подавальний канал (6) і відвідний канал (7) Цей винахід відноситься до зіркоподібного транспортера, особливо для пересування м'яких контейнерів, і до способу охолодження цих контейнерів. Добре відомо, що при виробництві та наповненні м'яких контейнерів особливо гостро потрібне пересування та охолодження раніше сформованих контейнерів у якомога найкоротші терміни. Як правило, м'які контейнери містять пакет, звичайно виконаний з поліетилену, і горловину, виконану з можливістю витікання продукту, що знаходиться у контейнері, наприклад напою, такого як фруктовий сік, тощо. М'які контейнери подібного роду формують з пакету, що має отвір, в який вставляють частину горловини з подальшим її закріпленням всередині пакету герметизуванням [GB 925169A, US 4640406A, EP 1127793A]. Більш конкретно, при герметизуванні впливають на крайки вказаного отвору нагрівальними засобами, які викликають розплавлення цих крайок, завдяки чому вони входять у з'єднання з частиною горловини, вставленою у пакет. Особливо гострою і ще не розв'язаною задачею у цій галузі є необхідність охолодження ділянки герметизування для запобігання кристалізації матеріалу, з якого виконаний пакет, для підвищення його стійкості до механічного впливу. По-друге, операцію охолодження необхідно виконувати у найкоротші терміни для уникнення будь-яких негативних впливів на ефективність виробничого циклу. Задачею цього винаходу є усунення цих недоліків шляхом створення зіркоподібного транспортера, особливо для м'яких контейнерів, і способу охолодження цих контейнерів, який може бути здійснений без зниження продуктивності лінії з їх виробництва. Ще однією задачею цього винаходу є створення способу охолодження контейнерів, який дозволяє оптимізувати виробничий цикл. Додатковою задачею цього винаходу є досягнення цих результатів у межах раціонального, надійного та економічного технічного рішення. Вказані задачі розв'язані завдяки створенню зіркоподібного транспортера, особливо для переміщення м'яких контейнерів, та способу їх охолодження, які охарактеризовані викладеною далі формулою винаходу. Кращий варіант здійснення винаходу Ці та інші характеристики детально викладені далі в описі кращого варіанту виконання винаходу і не обмежені прикладами, наведеними із посиланнями на креслення, що додаються, на яких: - Фіг.1 зображує фронтальний вигляд у розрізі зіркоподібного транспортера, особливо для переміщення м'яких контейнерів; - Фіг.2, 3, 4 зображують три вигляди конструктивного елемента, з'єднаного із зіркоподібним транспортером, зображеним на Фіг.1, у трьох різних робочих конфігураціях; - Фіг.5 зображує вигляд збоку конструктивного елемента, зображеного на Фіг.4; - Фіг.6 зображує вигляд збоку конструктивного вузла зіркоподібного транспортера, зображеного на Фіг.1; - Фіг.7 зображує вигляд зверху зіркоподібного транспортера, зображеного на Фіг.1. Як показано на Фіг.1 зіркоподібний транспортер 1 містить обертову платформу 2, що має секції 3 під м'які контейнери або пакети, кожна з яких оснащена засобами їх захвату. Платформа 2 з'єднана за одне ціле з опорним валом 5. Абсолютно новою й оригінальною ознакою винаходу є наявність у транспортері 1 засобів охолодження раніше загерметизованих частин контейнерів. У кращому варіанті здійснення винаходу вказані засоби містять пару затискних губок 9, 10, виконаних з можливістю зближення та контакту зі вказаними частинами, призначеними для охолодження. 5 87135 6 Вказані засоби охолодження, крім того, місЗасоби переміщення кожного захвату 19, крім тять канал 6 для подання охолоджувального тетого, містять ролик 24, з'єднаний з рамкою 21 і кучого середовища до губок 9, 10, канал 7 для розміщений з можливістю ковзання у канавці 23, відведення вказаного текучого середовища і кавиконаній у диску 22. нал 8 для його зливу після його термічної взаєДалі описана робота винаходу. модії з губками. Контейнер виймають з формувального та геУ кращому варіанті здійснення винаходу порметизувального пристрою за допомогою захвадавальний канал 6 і відвідний канал 7 частково тів 19. розташовані всередині вала 5 платформи 2. Потім під впливом обертання платформи 2 та Більш конкретно, обидва канали 6 і 7 містять одночасного ковзання ролика 24 рамки 21 кожнопринаймні частину, обмежену гнучкими порожніго захвату по канавці 23 захвати 19 переміщують ми шлангами 6а, 7а, розташованими зовні вала назад у радіальному напрямку до вала 5. Таким 5. чином, щойно загерметизовані частини контейУ прикладі, що розглядається, шланги 6а, 7а нерів входять у контакт із зафіксованою губкою 9. безпосередньо з'єднані із затискними губками. Одночасно з цим рухому губку 10, яка спочаЯк показано на Фіг.1, перша губка 9 зафіксотку знаходилася на віддаленні від губки 9, для вана, тоді як губка 10 виконана з можливістю її забезпечення захвату контейнера захватами, відведення від першої для забезпечення можлипідводять до нього під впливом зсуву повзунка 14 вості введення загерметизованих частин контейвертикально вверх вздовж напрямної 15. нерів між губками. Вказане переміщення повзунка 14 обумовлеУ кращому варіанті здійснення винаходу кожно обертанням платформи 2 та одночасним ковна губка 9, 10 містить поглиблення, що має по занням ролика 18 по напрямній 17 десмодронносуті увігнуту поверхню і сформоване відповідно го типу. до опуклості загерметизованих частин контейнеЯк показано на Фіг.1, переміщення повзунка рів. Вказана опуклість створена частиною горло14 штовхає вверх стрижень 16, задаючи поворот вини 4, закритою між загерметизованими крайкашарнірного чотирикутника, складеного з елеменми контейнерів, як відомо з рівня техніки. тів 11, 12, 13. Транспортер 1 має привод губки 10 для її відГубка 10 відводиться у зворотному напрямку ведення від губки 9. просто при зворотному переміщенні повзунка 14, У кращому варіанті здійснення винаходу, що обумовленому відповідною геометрією напрямної розглядається, вказаний привод містить низку 17. стрижнеподібних елементів 11, 12, 13, які кінемаПісля позиціювання загерметизованих частин тично з'єднані один з одним і утворюють по суті між губками 9, 10 охолоджувальне текуче серешарнірний чотирикутник. Більш конкретно, еледовище, що циркулює всередині губок, входить у менти 11, 12 шарнірно прикріплені до додатковотермічну взаємодію з указаними частинами, охого приладу ЗО, який з'єднаний за одне ціле із лоджуючи їх. зафіксованою губкою 9, тоді як губка 10 з'єднана Охолоджувальне текуче середовище подапринаймні з одним із елементів 11, 12, 13. ють до губок через канал 6, 6а, звідти воно вихоКрім того, вказаний привод має повзунок 14, дить через канал 7, 7а, що спрямовує його у зливстановлений з можливістю здійснення зворотновний канал 8. поступального переміщення вздовж опорної наСпосіб охолодження м'яких контейнерів згідпрямної 15, розміщеної на платформі 2 на задано з цим винаходом має у своєму складі такі опеній відстані від вала 5. рації: У вказаному варіанті здійснення винаходу та- збирання м'яких контейнерів на виході перкож виконаний з'єднувальний стрижень 16, першої секції для їх формування і герметизації; ший кінець 16а якого з'єднаний з одним із елеме- переміщення м'яких контейнерів від першої нтів 11, 12, 13 (а саме з елементом 13), а другий секції до другої технологічної секції. кінець 166 з'єднаний з повзунком 14. Абсолютно новою й оригінальною відмінністю Привод губки 10, крім того, містить другу нацього способу є примусове охолодження контейпрямну 17, яка розташована поблизу вала 5 планерів одночасно з їх переміщенням. тформи 2 і в якій встановлений ролик 18, що пеОхолодження виконують за допомогою неребуває у шарнірній взаємодії з повзунком 14. прямого теплообміну з охолоджувальним текучим Напрямна 17 по суті є десмодронною напрямною. середовищем, краще водою, при температурі У кращому варіанті здійснення винаходу, що приблизно 12-20°С. розглядається, засоби захвату контейнерів місВинаходом забезпечені важливі переваги. тять захват 19, встановлений на напрямній 15 і Перш за все, запропоновані зіркоподібний розташований на платформі 2 на заданій відстані транспортер і спосіб дозволяють одержати оптивід вала 5. мальну продуктивність обладнання. Більш конкретно, транспортер 1 містить заІншою перевагою цього винаходу є той факт, соби переміщення кожного захвату 19 по суті в що охолодження загерметизованих частин дорадіальному напрямку відносно платформи 2. зволяє запобігти кристалізації поліетилену і тим Як показано на Фіг.1 - 5, засоби переміщення самим поліпшити механічні характеристики конкожного захвату 19 у радіальному напрямку містейнерів при зберіганні їх вмісту. тять салазкову опору 20 для рамки 21 захвату і Ще однією перевагою цього винаходу є той диск 22, який з'єднаний з валом 5 і має канавку факт, що в зіркоподібному транспортері згідно з 23, що по суті являє собою кулачок. винаходом розв'язана задача охолодження 7 м'яких контейнерів надзвичайно раціональним і надійним способом. 87135 8 9 87135 10 11 87135 12 13 Комп’ютерна верстка Г. Паяльніков 87135 Підписне 14 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
