Розважальна система “віртуальна сцена”

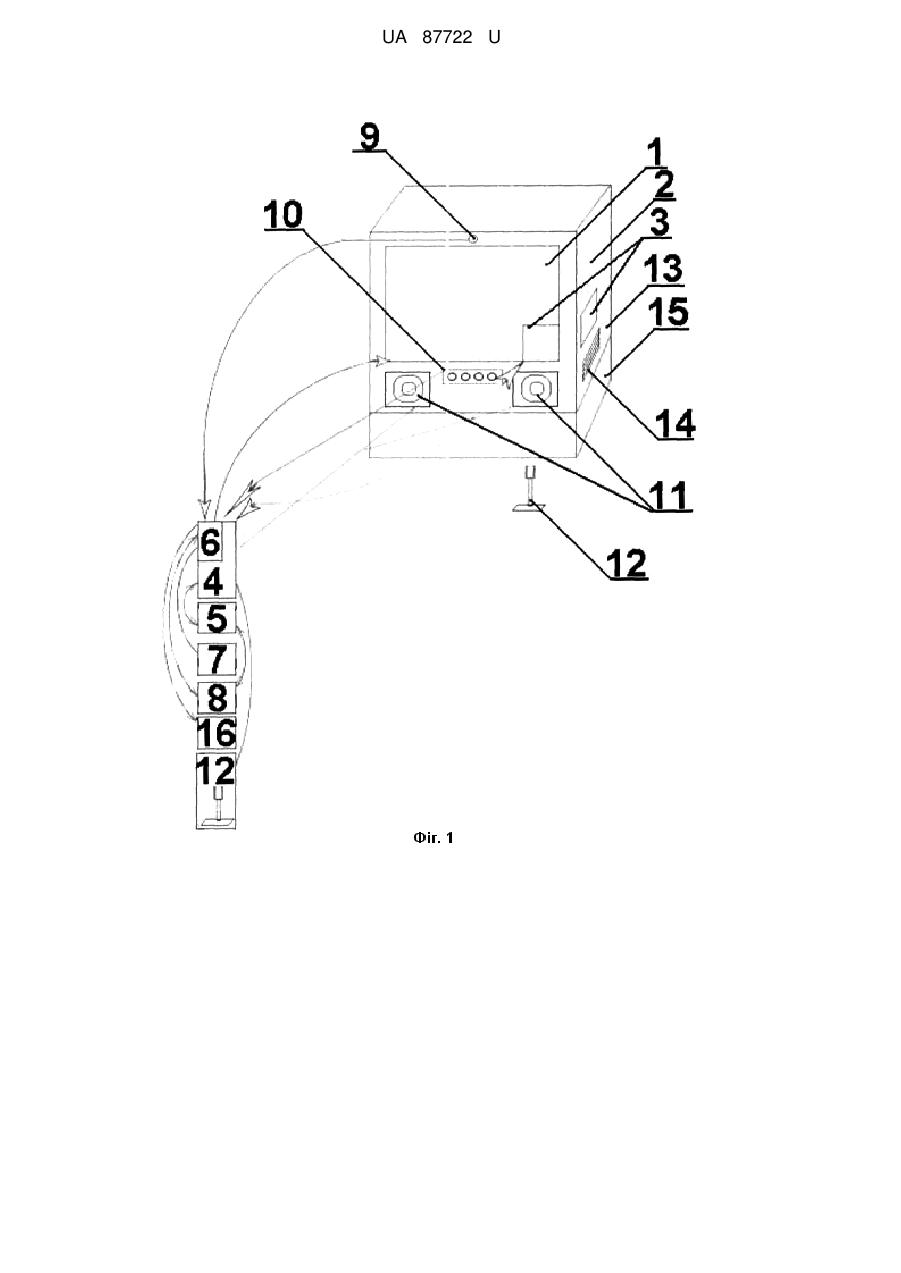

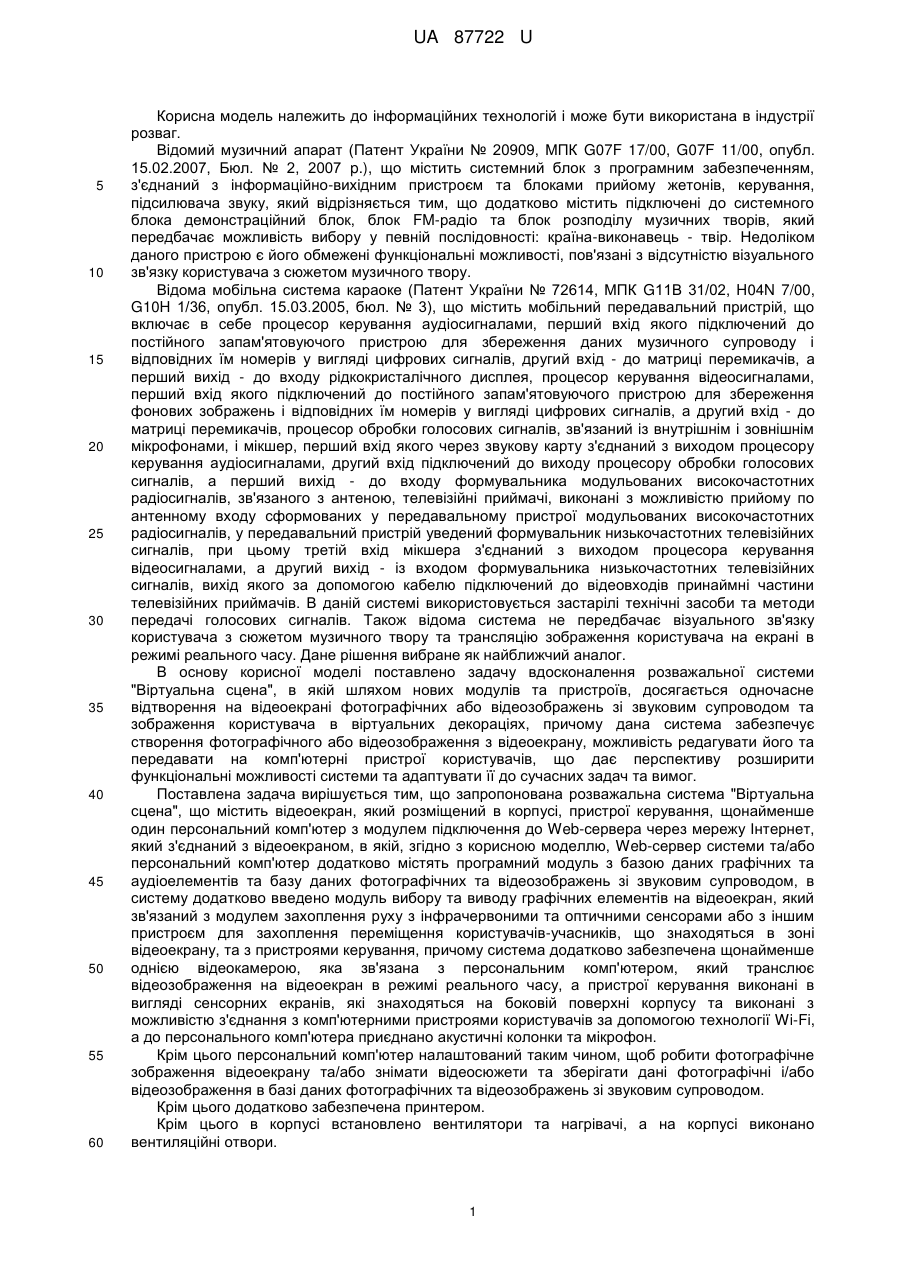

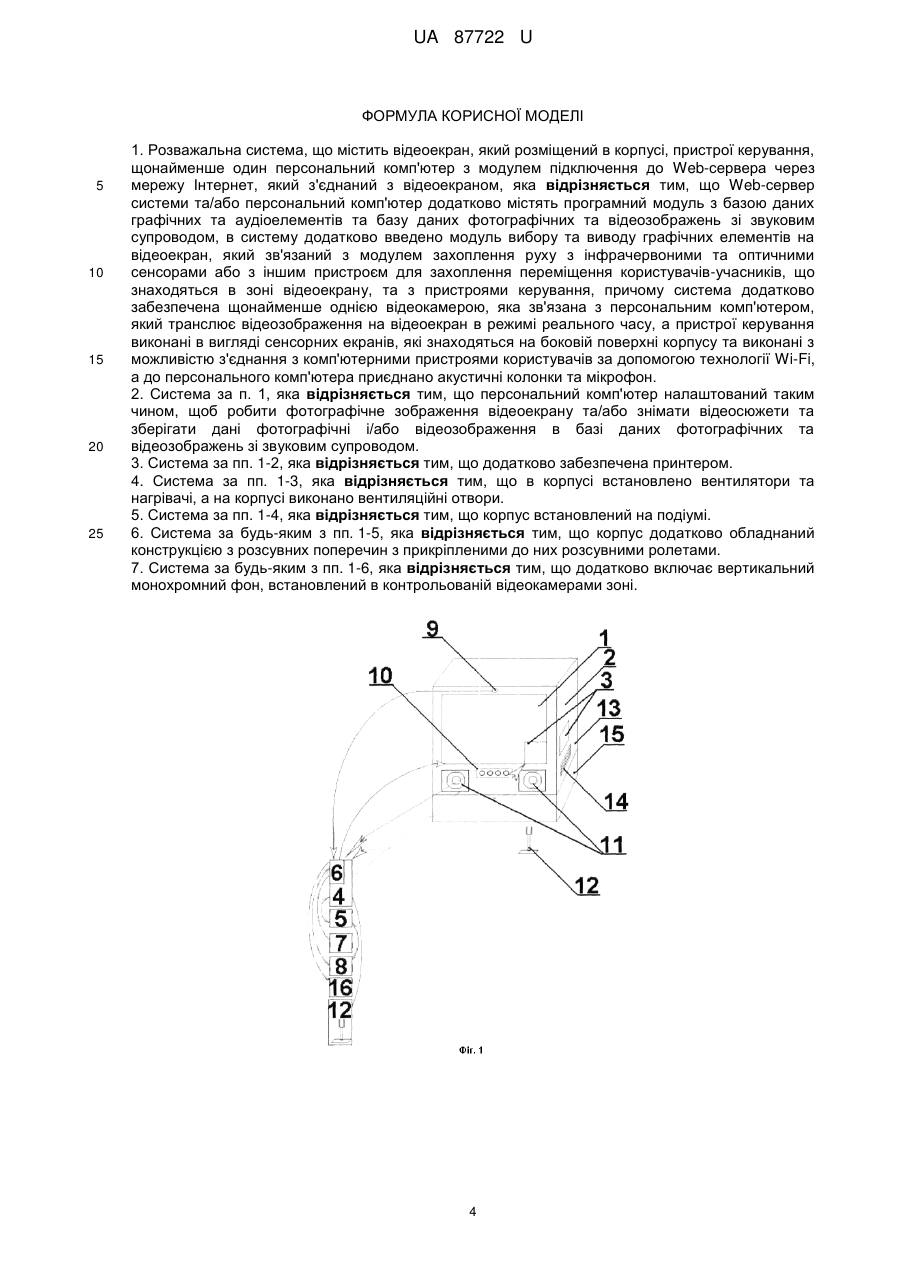

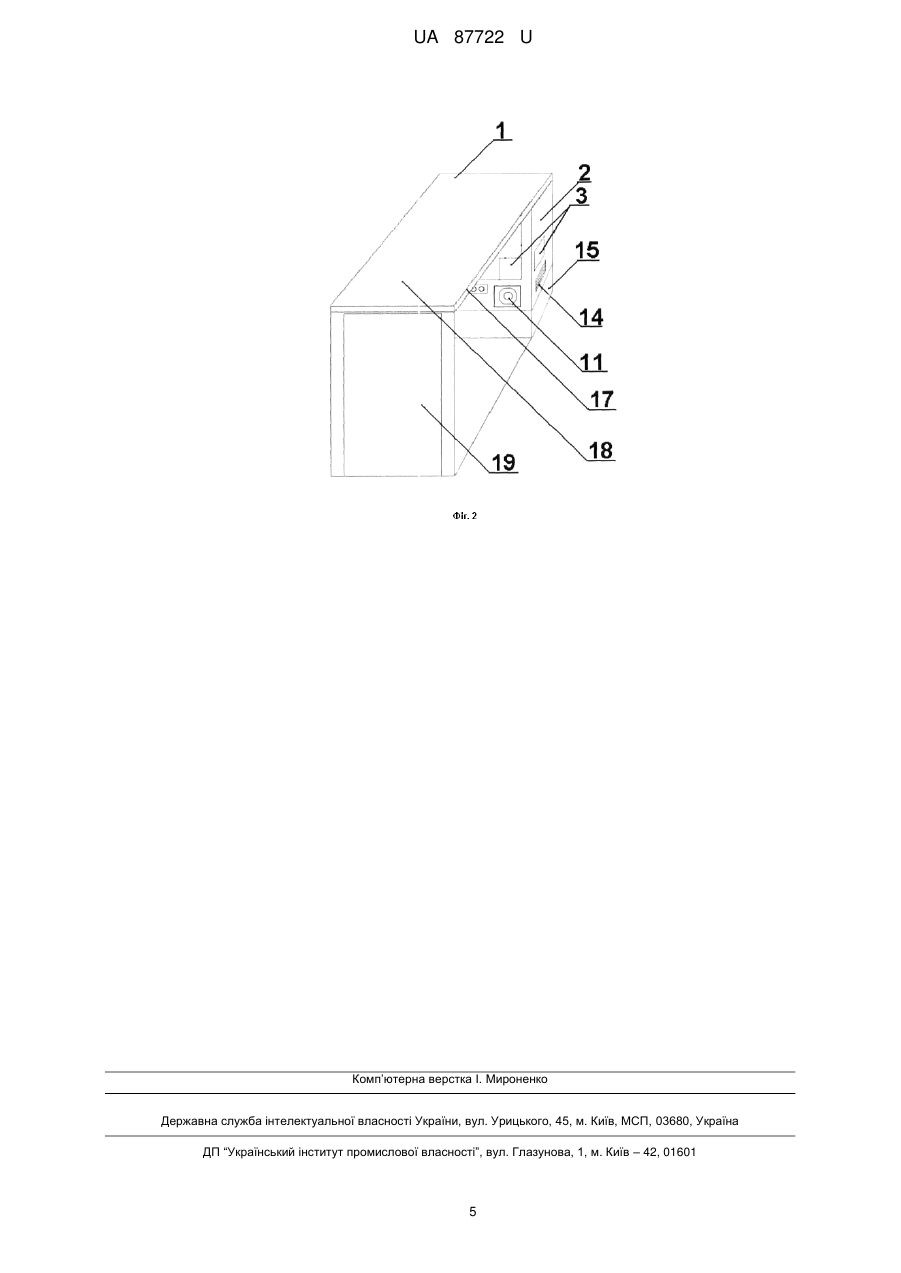

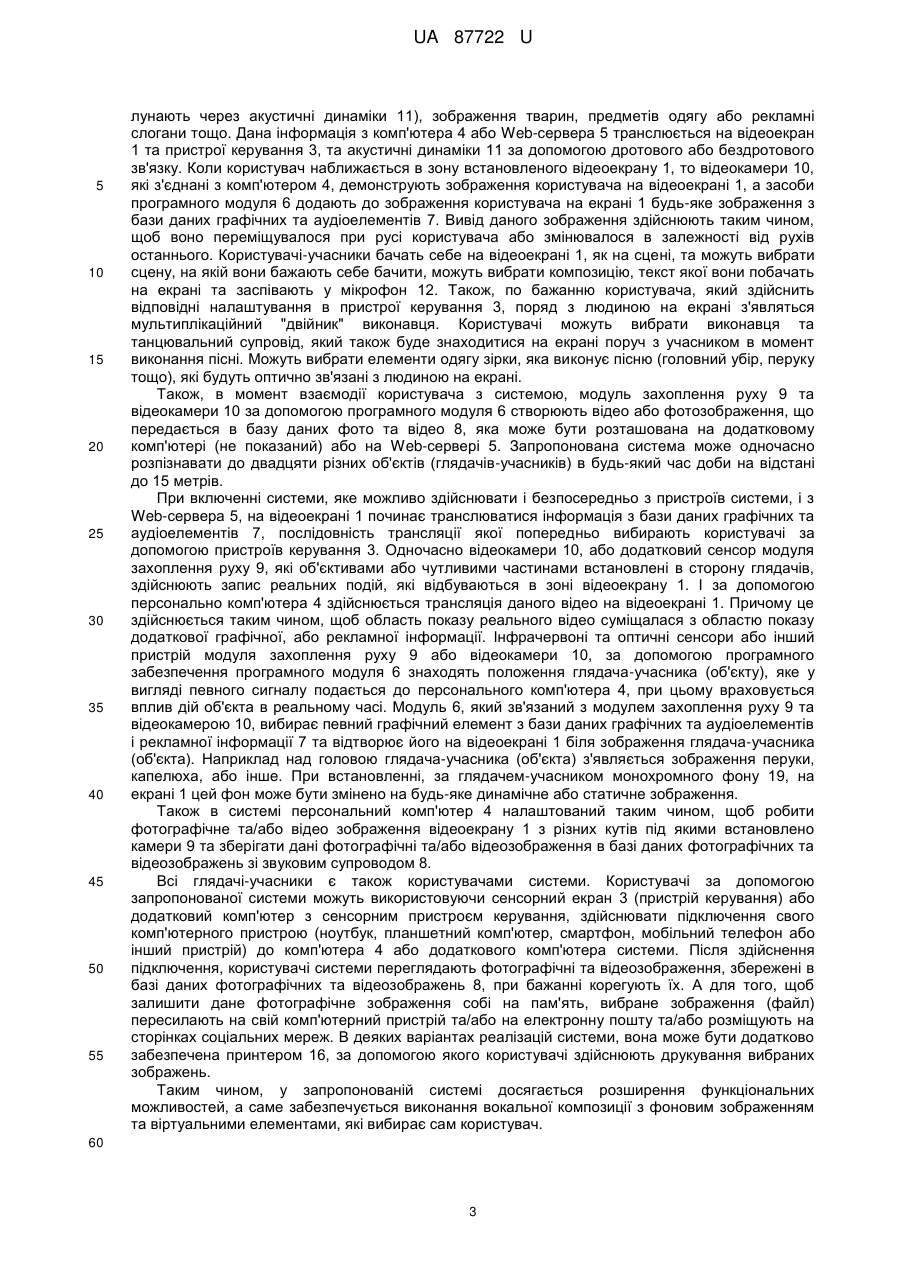

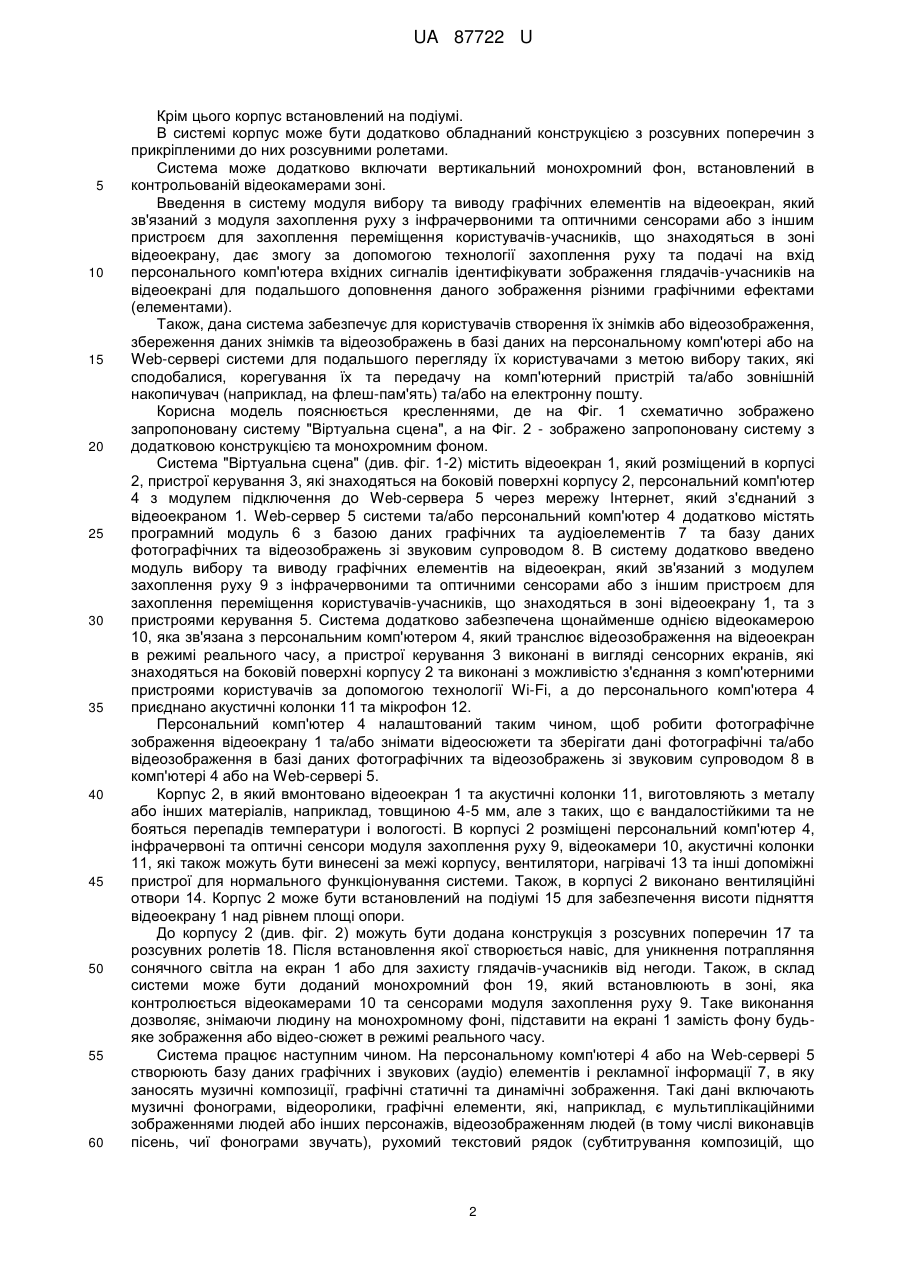

Реферат: UA 87722 U UA 87722 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до інформаційних технологій і може бути використана в індустрії розваг. Відомий музичний апарат (Патент України № 20909, МПК G07F 17/00, G07F 11/00, опубл. 15.02.2007, Бюл. № 2, 2007 p.), що містить системний блок з програмним забезпеченням, з'єднаний з інформаційно-вихідним пристроєм та блоками прийому жетонів, керування, підсилювача звуку, який відрізняється тим, що додатково містить підключені до системного блока демонстраційний блок, блок FM-радіо та блок розподілу музичних творів, який передбачає можливість вибору у певній послідовності: країна-виконавець - твір. Недоліком даного пристрою є його обмежені функціональні можливості, пов'язані з відсутністю візуального зв'язку користувача з сюжетом музичного твору. Відома мобільна система караоке (Патент України № 72614, МПК G11В 31/02, H04N 7/00, G10H 1/36, опубл. 15.03.2005, бюл. № 3), що містить мобільний передавальний пристрій, що включає в себе процесор керування аудіосигналами, перший вхід якого підключений до постійного запам'ятовуючого пристрою для збереження даних музичного супроводу і відповідних їм номерів у вигляді цифрових сигналів, другий вхід - до матриці перемикачів, а перший вихід - до входу рідкокристалічного дисплея, процесор керування відеосигналами, перший вхід якого підключений до постійного запам'ятовуючого пристрою для збереження фонових зображень і відповідних їм номерів у вигляді цифрових сигналів, а другий вхід - до матриці перемикачів, процесор обробки голосових сигналів, зв'язаний із внутрішнім і зовнішнім мікрофонами, і мікшер, перший вхід якого через звукову карту з'єднаний з виходом процесору керування аудіосигналами, другий вхід підключений до виходу процесору обробки голосових сигналів, а перший вихід - до входу формувальника модульованих високочастотних радіосигналів, зв'язаного з антеною, телевізійні приймачі, виконані з можливістю прийому по антенному входу сформованих у передавальному пристрої модульованих високочастотних радіосигналів, у передавальний пристрій уведений формувальник низькочастотних телевізійних сигналів, при цьому третій вхід мікшера з'єднаний з виходом процесора керування відеосигналами, а другий вихід - із входом формувальника низькочастотних телевізійних сигналів, вихід якого за допомогою кабелю підключений до відеовходів принаймні частини телевізійних приймачів. В даній системі використовується застарілі технічні засоби та методи передачі голосових сигналів. Також відома система не передбачає візуального зв'язку користувача з сюжетом музичного твору та трансляцію зображення користувача на екрані в режимі реального часу. Дане рішення вибране як найближчий аналог. В основу корисної моделі поставлено задачу вдосконалення розважальної системи "Віртуальна сцена", в якій шляхом нових модулів та пристроїв, досягається одночасне відтворення на відеоекрані фотографічних або відеозображень зі звуковим супроводом та зображення користувача в віртуальних декораціях, причому дана система забезпечує створення фотографічного або відеозображення з відеоекрану, можливість редагувати його та передавати на комп'ютерні пристрої користувачів, що дає перспективу розширити функціональні можливості системи та адаптувати її до сучасних задач та вимог. Поставлена задача вирішується тим, що запропонована розважальна система "Віртуальна сцена", що містить відеоекран, який розміщений в корпусі, пристрої керування, щонайменше один персональний комп'ютер з модулем підключення до Web-сервера через мережу Інтернет, який з'єднаний з відеоекраном, в якій, згідно з корисною моделлю, Web-сервер системи та/або персональний комп'ютер додатково містять програмний модуль з базою даних графічних та аудіоелементів та базу даних фотографічних та відеозображень зі звуковим супроводом, в систему додатково введено модуль вибору та виводу графічних елементів на відеоекран, який зв'язаний з модулем захоплення руху з інфрачервоними та оптичними сенсорами або з іншим пристроєм для захоплення переміщення користувачів-учасників, що знаходяться в зоні відеоекрану, та з пристроями керування, причому система додатково забезпечена щонайменше однією відеокамерою, яка зв'язана з персональним комп'ютером, який транслює відеозображення на відеоекран в режимі реального часу, а пристрої керування виконані в вигляді сенсорних екранів, які знаходяться на боковій поверхні корпусу та виконані з можливістю з'єднання з комп'ютерними пристроями користувачів за допомогою технології Wi-Fi, а до персонального комп'ютера приєднано акустичні колонки та мікрофон. Крім цього персональний комп'ютер налаштований таким чином, щоб робити фотографічне зображення відеоекрану та/або знімати відеосюжети та зберігати дані фотографічні і/або відеозображення в базі даних фотографічних та відеозображень зі звуковим супроводом. Крім цього додатково забезпечена принтером. Крім цього в корпусі встановлено вентилятори та нагрівачі, а на корпусі виконано вентиляційні отвори. 1 UA 87722 U 5 10 15 20 25 30 35 40 45 50 55 60 Крім цього корпус встановлений на подіумі. В системі корпус може бути додатково обладнаний конструкцією з розсувних поперечин з прикріпленими до них розсувними ролетами. Система може додатково включати вертикальний монохромний фон, встановлений в контрольованій відеокамерами зоні. Введення в систему модуля вибору та виводу графічних елементів на відеоекран, який зв'язаний з модуля захоплення руху з інфрачервоними та оптичними сенсорами або з іншим пристроєм для захоплення переміщення користувачів-учасників, що знаходяться в зоні відеоекрану, дає змогу за допомогою технології захоплення руху та подачі на вхід персонального комп'ютера вхідних сигналів ідентифікувати зображення глядачів-учасників на відеоекрані для подальшого доповнення даного зображення різними графічними ефектами (елементами). Також, дана система забезпечує для користувачів створення їх знімків або відеозображення, збереження даних знімків та відеозображень в базі даних на персональному комп'ютері або на Web-сервері системи для подальшого перегляду їх користувачами з метою вибору таких, які сподобалися, корегування їх та передачу на комп'ютерний пристрій та/або зовнішній накопичувач (наприклад, на флеш-пам'ять) та/або на електронну пошту. Корисна модель пояснюється кресленнями, де на Фіг. 1 схематично зображено запропоновану систему "Віртуальна сцена", а на Фіг. 2 - зображено запропоновану систему з додатковою конструкцією та монохромним фоном. Система "Віртуальна сцена" (див. фіг. 1-2) містить відеоекран 1, який розміщений в корпусі 2, пристрої керування 3, які знаходяться на боковій поверхні корпусу 2, персональний комп'ютер 4 з модулем підключення до Web-сервера 5 через мережу Інтернет, який з'єднаний з відеоекраном 1. Web-сервер 5 системи та/або персональний комп'ютер 4 додатково містять програмний модуль 6 з базою даних графічних та аудіоелементів 7 та базу даних фотографічних та відеозображень зі звуковим супроводом 8. В систему додатково введено модуль вибору та виводу графічних елементів на відеоекран, який зв'язаний з модулем захоплення руху 9 з інфрачервоними та оптичними сенсорами або з іншим пристроєм для захоплення переміщення користувачів-учасників, що знаходяться в зоні відеоекрану 1, та з пристроями керування 5. Система додатково забезпечена щонайменше однією відеокамерою 10, яка зв'язана з персональним комп'ютером 4, який транслює відеозображення на відеоекран в режимі реального часу, а пристрої керування 3 виконані в вигляді сенсорних екранів, які знаходяться на боковій поверхні корпусу 2 та виконані з можливістю з'єднання з комп'ютерними пристроями користувачів за допомогою технології Wi-Fi, a до персонального комп'ютера 4 приєднано акустичні колонки 11 та мікрофон 12. Персональний комп'ютер 4 налаштований таким чином, щоб робити фотографічне зображення відеоекрану 1 та/або знімати відеосюжети та зберігати дані фотографічні та/або відеозображення в базі даних фотографічних та відеозображень зі звуковим супроводом 8 в комп'ютері 4 або на Web-сервері 5. Корпус 2, в який вмонтовано відеоекран 1 та акустичні колонки 11, виготовляють з металу або інших матеріалів, наприклад, товщиною 4-5 мм, але з таких, що є вандалостійкими та не бояться перепадів температури і вологості. В корпусі 2 розміщені персональний комп'ютер 4, інфрачервоні та оптичні сенсори модуля захоплення руху 9, відеокамери 10, акустичні колонки 11, які також можуть бути винесені за межі корпусу, вентилятори, нагрівачі 13 та інші допоміжні пристрої для нормального функціонування системи. Також, в корпусі 2 виконано вентиляційні отвори 14. Корпус 2 може бути встановлений на подіумі 15 для забезпечення висоти підняття відеоекрану 1 над рівнем площі опори. До корпусу 2 (див. фіг. 2) можуть бути додана конструкція з розсувних поперечин 17 та розсувних ролетів 18. Після встановлення якої створюється навіс, для уникнення потрапляння сонячного світла на екран 1 або для захисту глядачів-учасників від негоди. Також, в склад системи може бути доданий монохромний фон 19, який встановлюють в зоні, яка контролюється відеокамерами 10 та сенсорами модуля захоплення руху 9. Таке виконання дозволяє, знімаючи людину на монохромному фоні, підставити на екрані 1 замість фону будьяке зображення або відео-сюжет в режимі реального часу. Система працює наступним чином. На персональному комп'ютері 4 або на Web-сервері 5 створюють базу даних графічних і звукових (аудіо) елементів і рекламної інформації 7, в яку заносять музичні композиції, графічні статичні та динамічні зображення. Такі дані включають музичні фонограми, відеоролики, графічні елементи, які, наприклад, є мультиплікаційними зображеннями людей або інших персонажів, відеозображенням людей (в тому числі виконавців пісень, чиї фонограми звучать), рухомий текстовий рядок (субтитрування композицій, що 2 UA 87722 U 5 10 15 20 25 30 35 40 45 50 55 лунають через акустичні динаміки 11), зображення тварин, предметів одягу або рекламні слогани тощо. Дана інформація з комп'ютера 4 або Web-сервера 5 транслюється на відеоекран 1 та пристрої керування 3, та акустичні динаміки 11 за допомогою дротового або бездротового зв'язку. Коли користувач наближається в зону встановленого відеоекрану 1, то відеокамери 10, які з'єднані з комп'ютером 4, демонструють зображення користувача на відеоекрані 1, а засоби програмного модуля 6 додають до зображення користувача на екрані 1 будь-яке зображення з бази даних графічних та аудіоелементів 7. Вивід даного зображення здійснюють таким чином, щоб воно переміщувалося при русі користувача або змінювалося в залежності від рухів останнього. Користувачі-учасники бачать себе на відеоекрані 1, як на сцені, та можуть вибрати сцену, на якій вони бажають себе бачити, можуть вибрати композицію, текст якої вони побачать на екрані та заспівають у мікрофон 12. Також, по бажанню користувача, який здійснить відповідні налаштування в пристрої керування 3, поряд з людиною на екрані з'являться мультиплікаційний "двійник" виконавця. Користувачі можуть вибрати виконавця та танцювальний супровід, який також буде знаходитися на екрані поруч з учасником в момент виконання пісні. Можуть вибрати елементи одягу зірки, яка виконує пісню (головний убір, перуку тощо), які будуть оптично зв'язані з людиною на екрані. Також, в момент взаємодії користувача з системою, модуль захоплення руху 9 та відеокамери 10 за допомогою програмного модуля 6 створюють відео або фотозображення, що передається в базу даних фото та відео 8, яка може бути розташована на додатковому комп'ютері (не показаний) або на Web-сервері 5. Запропонована система може одночасно розпізнавати до двадцяти різних об'єктів (глядачів-учасників) в будь-який час доби на відстані до 15 метрів. При включенні системи, яке можливо здійснювати і безпосередньо з пристроїв системи, і з Web-сервера 5, на відеоекрані 1 починає транслюватися інформація з бази даних графічних та аудіоелементів 7, послідовність трансляції якої попередньо вибирають користувачі за допомогою пристроїв керування 3. Одночасно відеокамери 10, або додатковий сенсор модуля захоплення руху 9, які об'єктивами або чутливими частинами встановлені в сторону глядачів, здійснюють запис реальних подій, які відбуваються в зоні відеоекрану 1. І за допомогою персонально комп'ютера 4 здійснюється трансляція даного відео на відеоекрані 1. Причому це здійснюється таким чином, щоб область показу реального відео суміщалася з областю показу додаткової графічної, або рекламної інформації. Інфрачервоні та оптичні сенсори або інший пристрій модуля захоплення руху 9 або відеокамери 10, за допомогою програмного забезпечення програмного модуля 6 знаходять положення глядача-учасника (об'єкту), яке у вигляді певного сигналу подається до персонального комп'ютера 4, при цьому враховується вплив дій об'єкта в реальному часі. Модуль 6, який зв'язаний з модулем захоплення руху 9 та відеокамерою 10, вибирає певний графічний елемент з бази даних графічних та аудіоелементів і рекламної інформації 7 та відтворює його на відеоекрані 1 біля зображення глядача-учасника (об'єкта). Наприклад над головою глядача-учасника (об'єкта) з'являється зображення перуки, капелюха, або інше. При встановленні, за глядачем-учасником монохромного фону 19, на екрані 1 цей фон може бути змінено на будь-яке динамічне або статичне зображення. Також в системі персональний комп'ютер 4 налаштований таким чином, щоб робити фотографічне та/або відео зображення відеоекрану 1 з різних кутів під якими встановлено камери 9 та зберігати дані фотографічні та/або відеозображення в базі даних фотографічних та відеозображень зі звуковим супроводом 8. Всі глядачі-учасники є також користувачами системи. Користувачі за допомогою запропонованої системи можуть використовуючи сенсорний екран 3 (пристрій керування) або додатковий комп'ютер з сенсорним пристроєм керування, здійснювати підключення свого комп'ютерного пристрою (ноутбук, планшетний комп'ютер, смартфон, мобільний телефон або інший пристрій) до комп'ютера 4 або додаткового комп'ютера системи. Після здійснення підключення, користувачі системи переглядають фотографічні та відеозображення, збережені в базі даних фотографічних та відеозображень 8, при бажанні корегують їх. А для того, щоб залишити дане фотографічне зображення собі на пам'ять, вибране зображення (файл) пересилають на свій комп'ютерний пристрій та/або на електронну пошту та/або розміщують на сторінках соціальних мереж. В деяких варіантах реалізацій системи, вона може бути додатково забезпечена принтером 16, за допомогою якого користувачі здійснюють друкування вибраних зображень. Таким чином, у запропонованій системі досягається розширення функціональних можливостей, а саме забезпечується виконання вокальної композиції з фоновим зображенням та віртуальними елементами, які вибирає сам користувач. 60 3 UA 87722 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 1. Розважальна система, що містить відеоекран, який розміщений в корпусі, пристрої керування, щонайменше один персональний комп'ютер з модулем підключення до Web-сервера через мережу Інтернет, який з'єднаний з відеоекраном, яка відрізняється тим, що Web-сервер системи та/або персональний комп'ютер додатково містять програмний модуль з базою даних графічних та аудіоелементів та базу даних фотографічних та відеозображень зі звуковим супроводом, в систему додатково введено модуль вибору та виводу графічних елементів на відеоекран, який зв'язаний з модулем захоплення руху з інфрачервоними та оптичними сенсорами або з іншим пристроєм для захоплення переміщення користувачів-учасників, що знаходяться в зоні відеоекрану, та з пристроями керування, причому система додатково забезпечена щонайменше однією відеокамерою, яка зв'язана з персональним комп'ютером, який транслює відеозображення на відеоекран в режимі реального часу, а пристрої керування виконані в вигляді сенсорних екранів, які знаходяться на боковій поверхні корпусу та виконані з можливістю з'єднання з комп'ютерними пристроями користувачів за допомогою технології Wi-Fi, а до персонального комп'ютера приєднано акустичні колонки та мікрофон. 2. Система за п. 1, яка відрізняється тим, що персональний комп'ютер налаштований таким чином, щоб робити фотографічне зображення відеоекрану та/або знімати відеосюжети та зберігати дані фотографічні і/або відеозображення в базі даних фотографічних та відеозображень зі звуковим супроводом. 3. Система за пп. 1-2, яка відрізняється тим, що додатково забезпечена принтером. 4. Система за пп. 1-3, яка відрізняється тим, що в корпусі встановлено вентилятори та нагрівачі, а на корпусі виконано вентиляційні отвори. 5. Система за пп. 1-4, яка відрізняється тим, що корпус встановлений на подіумі. 6. Система за будь-яким з пп. 1-5, яка відрізняється тим, що корпус додатково обладнаний конструкцією з розсувних поперечин з прикріпленими до них розсувними ролетами. 7. Система за будь-яким з пп. 1-6, яка відрізняється тим, що додатково включає вертикальний монохромний фон, встановлений в контрольованій відеокамерами зоні. 4 UA 87722 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
