Віртуальна передача

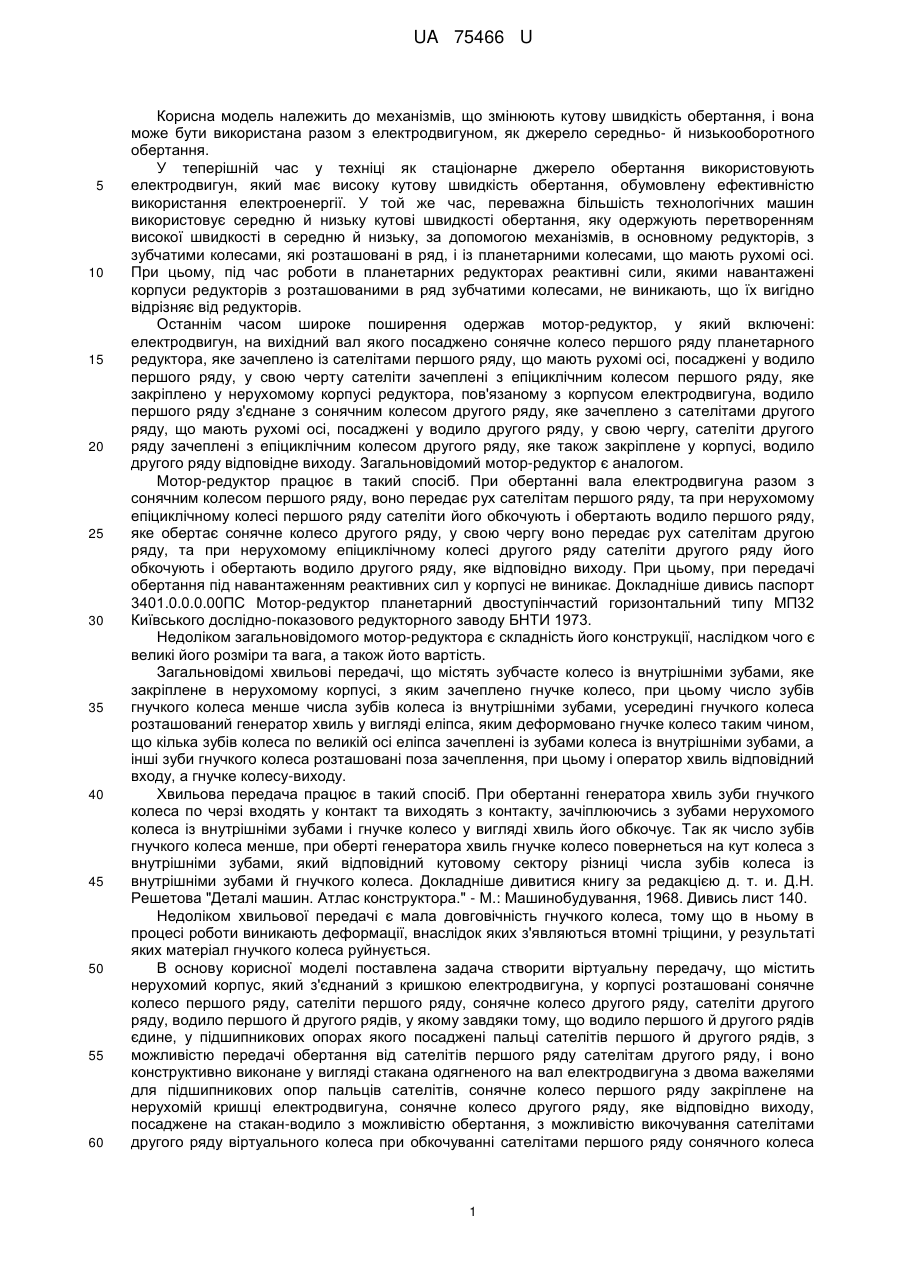

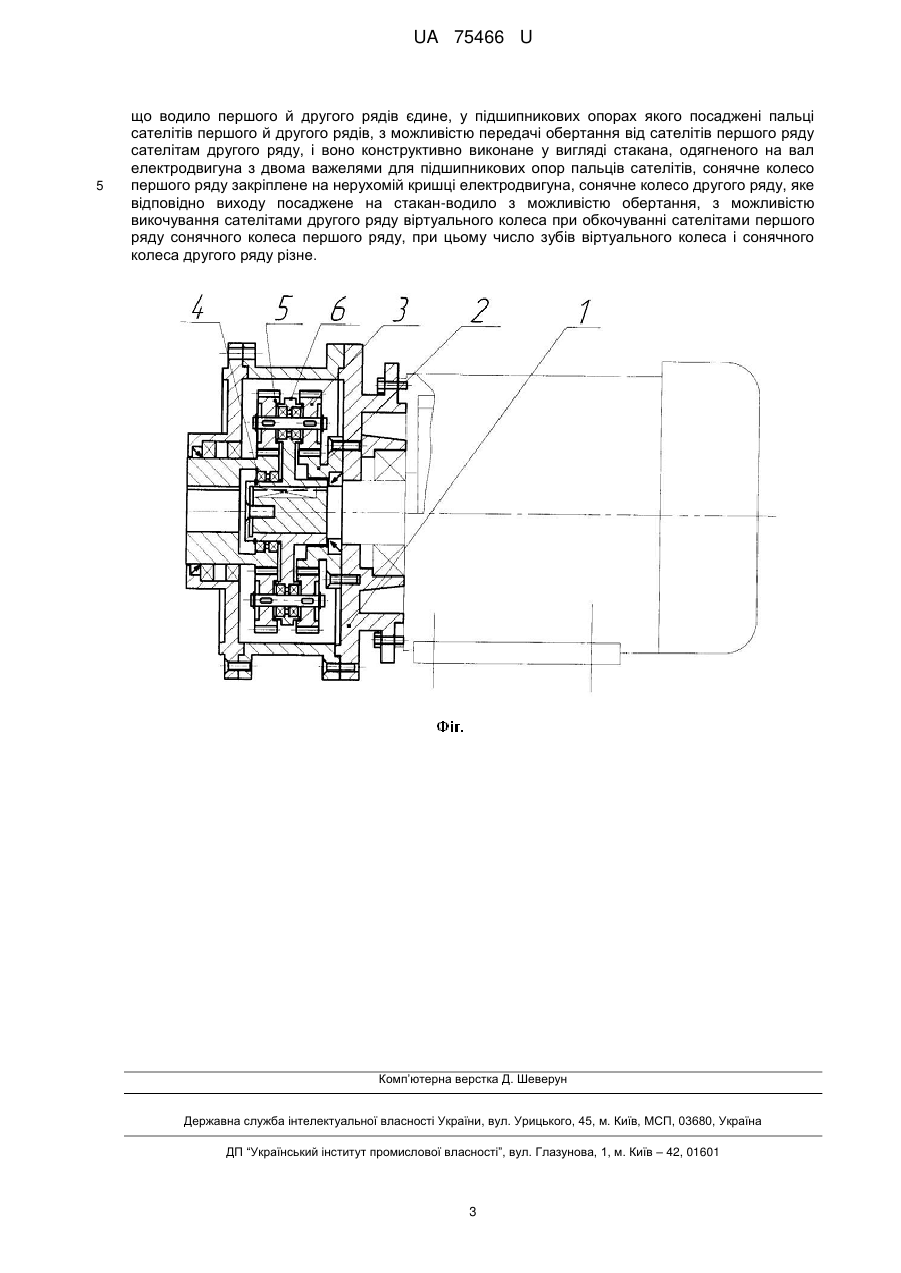

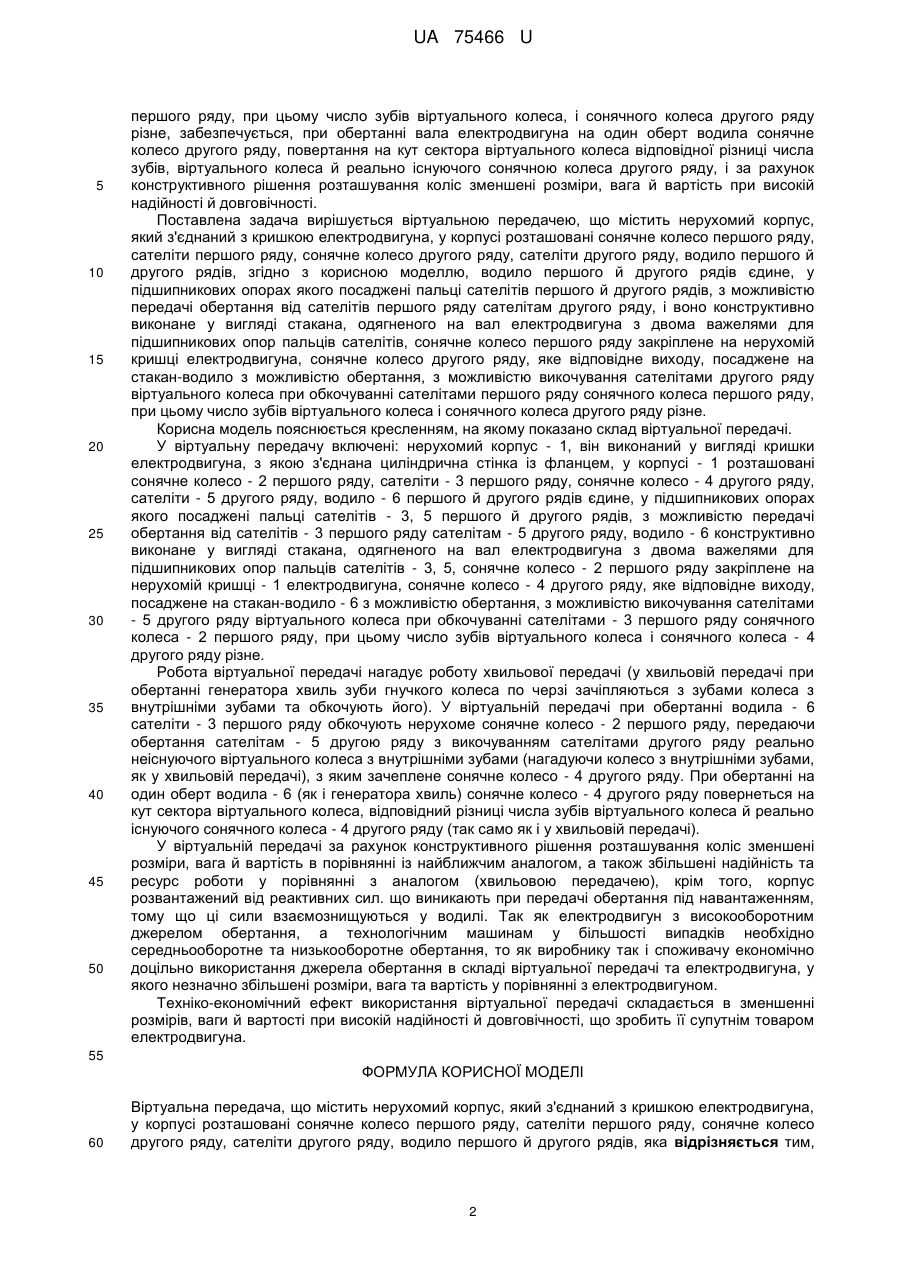

Реферат: Віртуальна передача містить нерухомий корпус, кришку та вал електродвигуна, сонячне колесо першого та другого рядів, сателіти першого та другого рядів, зуби віртуального колеса, стаканводило. При цьому водило першого й другого рядів єдине, а у підшипникових опорах посаджені пальці сателітів першого й другого рядів. UA 75466 U (54) ВІРТУАЛЬНА ПЕРЕДАЧА UA 75466 U UA 75466 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до механізмів, що змінюють кутову швидкість обертання, і вона може бути використана разом з електродвигуном, як джерело середньо- й низькооборотного обертання. У теперішній час у техніці як стаціонарне джерело обертання використовують електродвигун, який має високу кутову швидкість обертання, обумовлену ефективністю використання електроенергії. У той же час, переважна більшість технологічних машин використовує середню й низьку кутові швидкості обертання, яку одержують перетворенням високої швидкості в середню й низьку, за допомогою механізмів, в основному редукторів, з зубчатими колесами, які розташовані в ряд, і із планетарними колесами, що мають рухомі осі. При цьому, під час роботи в планетарних редукторах реактивні сили, якими навантажені корпуси редукторів з розташованими в ряд зубчатими колесами, не виникають, що їх вигідно відрізняє від редукторів. Останнім часом широке поширення одержав мотор-редуктор, у який включені: електродвигун, на вихідний вал якого посаджено сонячне колесо першого ряду планетарного редуктора, яке зачеплено із сателітами першого ряду, що мають рухомі осі, посаджені у водило першого ряду, у свою черту сателіти зачеплені з епіциклічним колесом першого ряду, яке закріплено у нерухомому корпусі редуктора, пов'язаному з корпусом електродвигуна, водило першого ряду з'єднане з сонячним колесом другого ряду, яке зачеплено з сателітами другого ряду, що мають рухомі осі, посаджені у водило другого ряду, у свою чергу, сателіти другого ряду зачеплені з епіциклічним колесом другого ряду, яке також закріплене у корпусі, водило другого ряду відповідне виходу. Загальновідомий мотор-редуктор є аналогом. Мотор-редуктор працює в такий спосіб. При обертанні вала електродвигуна разом з сонячним колесом першого ряду, воно передає рух сателітам першого ряду, та при нерухомому епіциклічному колесі першого ряду сателіти його обкочують і обертають водило першого ряду, яке обертає сонячне колесо другого ряду, у свою чергу воно передає рух сателітам другою ряду, та при нерухомому епіциклічному колесі другого ряду сателіти другого ряду його обкочують і обертають водило другого ряду, яке відповідно виходу. При цьому, при передачі обертання під навантаженням реактивних сил у корпусі не виникає. Докладніше дивись паспорт 3401.0.0.0.00ПС Мотор-редуктор планетарний двоступінчастий горизонтальний типу МП32 Київського дослідно-показового редукторного заводу БНТИ 1973. Недоліком загальновідомого мотор-редуктора є складність його конструкції, наслідком чого є великі його розміри та вага, а також йото вартість. Загальновідомі хвильові передачі, що містять зубчасте колесо із внутрішніми зубами, яке закріплене в нерухомому корпусі, з яким зачеплено гнучке колесо, при цьому число зубів гнучкого колеса менше числа зубів колеса із внутрішніми зубами, усередині гнучкого колеса розташований генератор хвиль у вигляді еліпса, яким деформовано гнучке колесо таким чином, що кілька зубів колеса по великій осі еліпса зачеплені із зубами колеса із внутрішніми зубами, а інші зуби гнучкого колеса розташовані поза зачеплення, при цьому і оператор хвиль відповідний входу, а гнучке колесу-виходу. Хвильова передача працює в такий спосіб. При обертанні генератора хвиль зуби гнучкого колеса по черзі входять у контакт та виходять з контакту, зачіплюючись з зубами нерухомого колеса із внутрішніми зубами і гнучке колесо у вигляді хвиль його обкочує. Так як число зубів гнучкого колеса менше, при оберті генератора хвиль гнучке колесо повернеться на кут колеса з внутрішніми зубами, який відповідний кутовому сектору різниці числа зубів колеса із внутрішніми зубами й гнучкого колеса. Докладніше дивитися книгу за редакцією д. т. и. Д.Н. Решетова "Деталі машин. Атлас конструктора." - М.: Машинобудування, 1968. Дивись лист 140. Недоліком хвильової передачі є мала довговічність гнучкого колеса, тому що в ньому в процесі роботи виникають деформації, внаслідок яких з'являються втомні тріщини, у результаті яких матеріал гнучкого колеса руйнується. В основу корисної моделі поставлена задача створити віртуальну передачу, що містить нерухомий корпус, який з'єднаний з кришкою електродвигуна, у корпусі розташовані сонячне колесо першого ряду, сателіти першого ряду, сонячне колесо другого ряду, сателіти другого ряду, водило першого й другого рядів, у якому завдяки тому, що водило першого й другого рядів єдине, у підшипникових опорах якого посаджені пальці сателітів першого й другого рядів, з можливістю передачі обертання від сателітів першого ряду сателітам другого ряду, і воно конструктивно виконане у вигляді стакана одягненого на вал електродвигуна з двома важелями для підшипникових опор пальців сателітів, сонячне колесо першого ряду закріплене на нерухомій кришці електродвигуна, сонячне колесо другого ряду, яке відповідно виходу, посаджене на стакан-водило з можливістю обертання, з можливістю викочування сателітами другого ряду віртуального колеса при обкочуванні сателітами першого ряду сонячного колеса 1 UA 75466 U 5 10 15 20 25 30 35 40 45 50 першого ряду, при цьому число зубів віртуального колеса, і сонячного колеса другого ряду різне, забезпечується, при обертанні вала електродвигуна на один оберт водила сонячне колесо другого ряду, повертання на кут сектора віртуального колеса відповідної різниці числа зубів, віртуального колеса й реально існуючого сонячною колеса другого ряду, і за рахунок конструктивного рішення розташування коліс зменшені розміри, вага й вартість при високій надійності й довговічності. Поставлена задача вирішується віртуальною передачею, що містить нерухомий корпус, який з'єднаний з кришкою електродвигуна, у корпусі розташовані сонячне колесо першого ряду, сателіти першого ряду, сонячне колесо другого ряду, сателіти другого ряду, водило першого й другого рядів, згідно з корисною моделлю, водило першого й другого рядів єдине, у підшипникових опорах якого посаджені пальці сателітів першого й другого рядів, з можливістю передачі обертання від сателітів першого ряду сателітам другого ряду, і воно конструктивно виконане у вигляді стакана, одягненого на вал електродвигуна з двома важелями для підшипникових опор пальців сателітів, сонячне колесо першого ряду закріплене на нерухомій кришці електродвигуна, сонячне колесо другого ряду, яке відповідне виходу, посаджене на стакан-водило з можливістю обертання, з можливістю викочування сателітами другого ряду віртуального колеса при обкочуванні сателітами першого ряду сонячного колеса першого ряду, при цьому число зубів віртуального колеса і сонячного колеса другого ряду різне. Корисна модель пояснюється кресленням, на якому показано склад віртуальної передачі. У віртуальну передачу включені: нерухомий корпус - 1, він виконаний у вигляді кришки електродвигуна, з якою з'єднана циліндрична стінка із фланцем, у корпусі - 1 розташовані сонячне колесо - 2 першого ряду, сателіти - 3 першого ряду, сонячне колесо - 4 другого ряду, сателіти - 5 другого ряду, водило - 6 першого й другого рядів єдине, у підшипникових опорах якого посаджені пальці сателітів - 3, 5 першого й другого рядів, з можливістю передачі обертання від сателітів - 3 першого ряду сателітам - 5 другого ряду, водило - 6 конструктивно виконане у вигляді стакана, одягненого на вал електродвигуна з двома важелями для підшипникових опор пальців сателітів - 3, 5, сонячне колесо - 2 першого ряду закріплене на нерухомій кришці - 1 електродвигуна, сонячне колесо - 4 другого ряду, яке відповідне виходу, посаджене на стакан-водило - 6 з можливістю обертання, з можливістю викочування сателітами - 5 другого ряду віртуального колеса при обкочуванні сателітами - 3 першого ряду сонячного колеса - 2 першого ряду, при цьому число зубів віртуального колеса і сонячного колеса - 4 другого ряду різне. Робота віртуальної передачі нагадує роботу хвильової передачі (у хвильовій передачі при обертанні генератора хвиль зуби гнучкого колеса по черзі зачіпляються з зубами колеса з внутрішніми зубами та обкочують його). У віртуальній передачі при обертанні водила - 6 сателіти - 3 першого ряду обкочують нерухоме сонячне колесо - 2 першого ряду, передаючи обертання сателітам - 5 другою ряду з викочуванням сателітами другого ряду реально неіснуючого віртуального колеса з внутрішніми зубами (нагадуючи колесо з внутрішніми зубами, як у хвильовій передачі), з яким зачеплене сонячне колесо - 4 другого ряду. При обертанні на один оберт водила - 6 (як і генератора хвиль) сонячне колесо - 4 другого ряду повернеться на кут сектора віртуального колеса, відповідний різниці числа зубів віртуального колеса й реально існуючого сонячного колеса - 4 другого ряду (так само як і у хвильовій передачі). У віртуальній передачі за рахунок конструктивного рішення розташування коліс зменшені розміри, вага й вартість в порівнянні із найближчим аналогом, а також збільшені надійність та ресурс роботи у порівнянні з аналогом (хвильовою передачею), крім того, корпус розвантажений від реактивних сил. що виникають при передачі обертання під навантаженням, тому що ці сили взаємознищуються у водилі. Так як електродвигун з високооборотним джерелом обертання, а технологічним машинам у більшості випадків необхідно середньооборотне та низькооборотне обертання, то як виробнику так і споживачу економічно доцільно використання джерела обертання в складі віртуальної передачі та електродвигуна, у якого незначно збільшені розміри, вага та вартість у порівнянні з електродвигуном. Техніко-економічний ефект використання віртуальної передачі складається в зменшенні розмірів, ваги й вартості при високій надійності й довговічності, що зробить її супутнім товаром електродвигуна. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Віртуальна передача, що містить нерухомий корпус, який з'єднаний з кришкою електродвигуна, у корпусі розташовані сонячне колесо першого ряду, сателіти першого ряду, сонячне колесо другого ряду, сателіти другого ряду, водило першого й другого рядів, яка відрізняється тим, 2 UA 75466 U 5 що водило першого й другого рядів єдине, у підшипникових опорах якого посаджені пальці сателітів першого й другого рядів, з можливістю передачі обертання від сателітів першого ряду сателітам другого ряду, і воно конструктивно виконане у вигляді стакана, одягненого на вал електродвигуна з двома важелями для підшипникових опор пальців сателітів, сонячне колесо першого ряду закріплене на нерухомій кришці електродвигуна, сонячне колесо другого ряду, яке відповідно виходу посаджене на стакан-водило з можливістю обертання, з можливістю викочування сателітами другого ряду віртуального колеса при обкочуванні сателітами першого ряду сонячного колеса першого ряду, при цьому число зубів віртуального колеса і сонячного колеса другого ряду різне. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
