Поглинаючий апарат

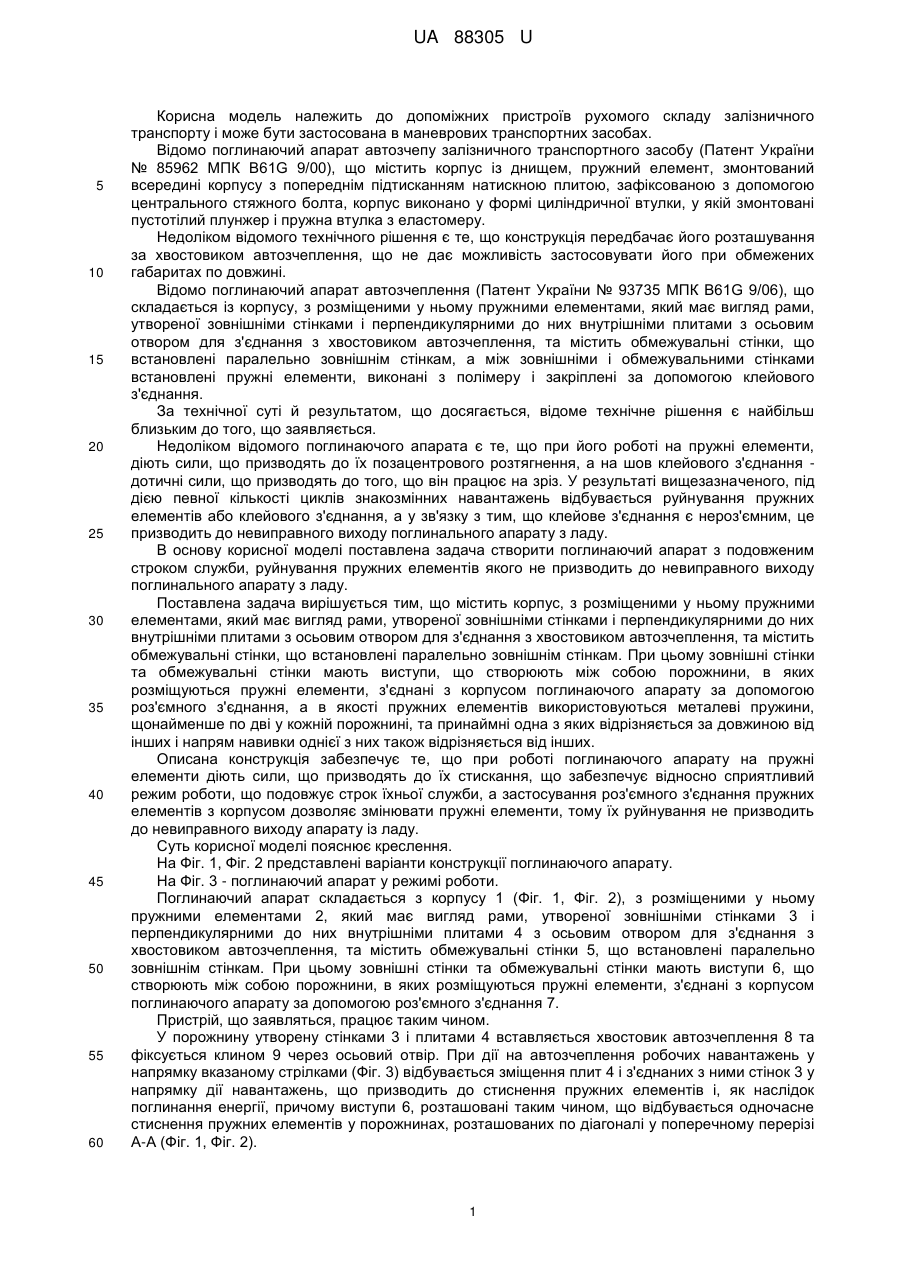

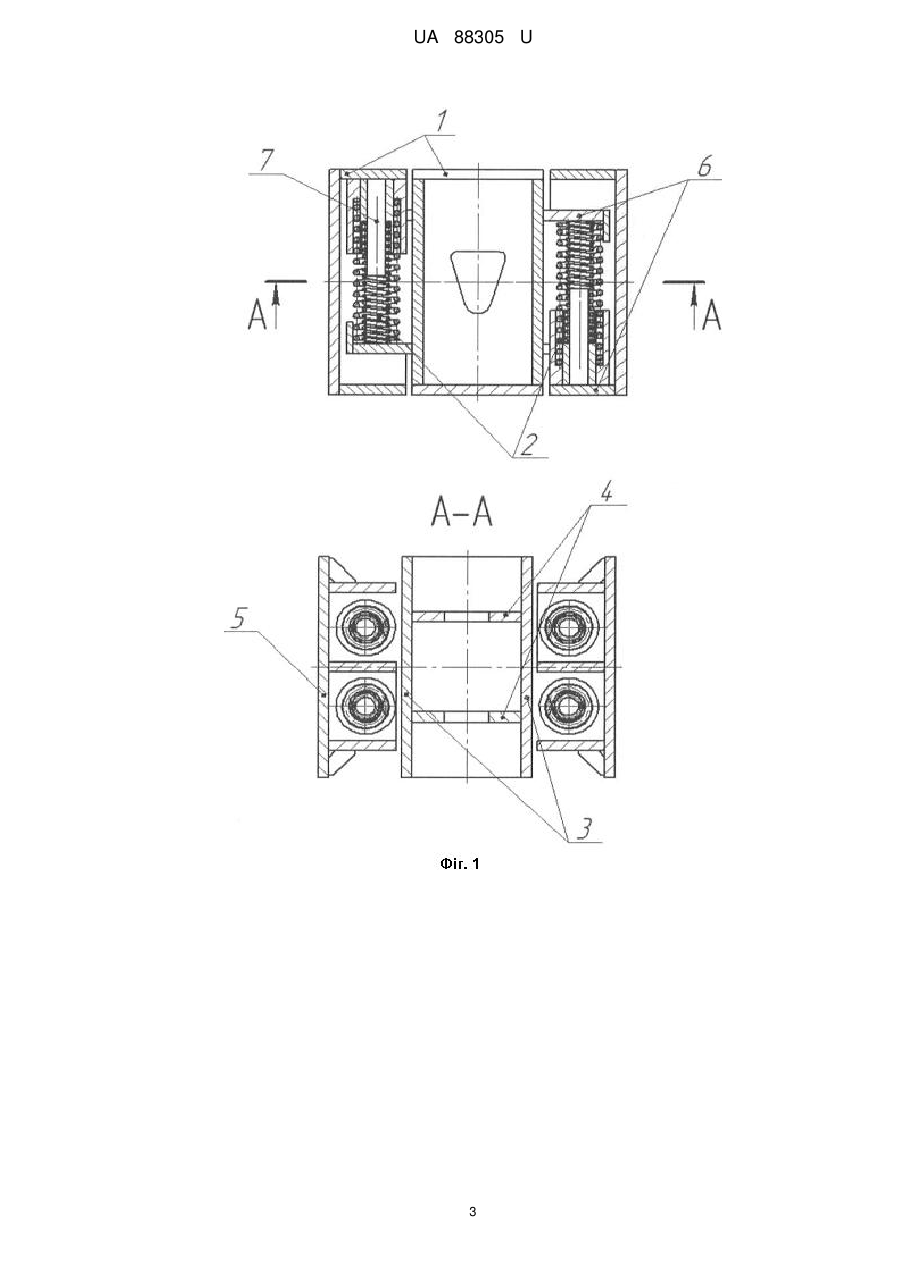

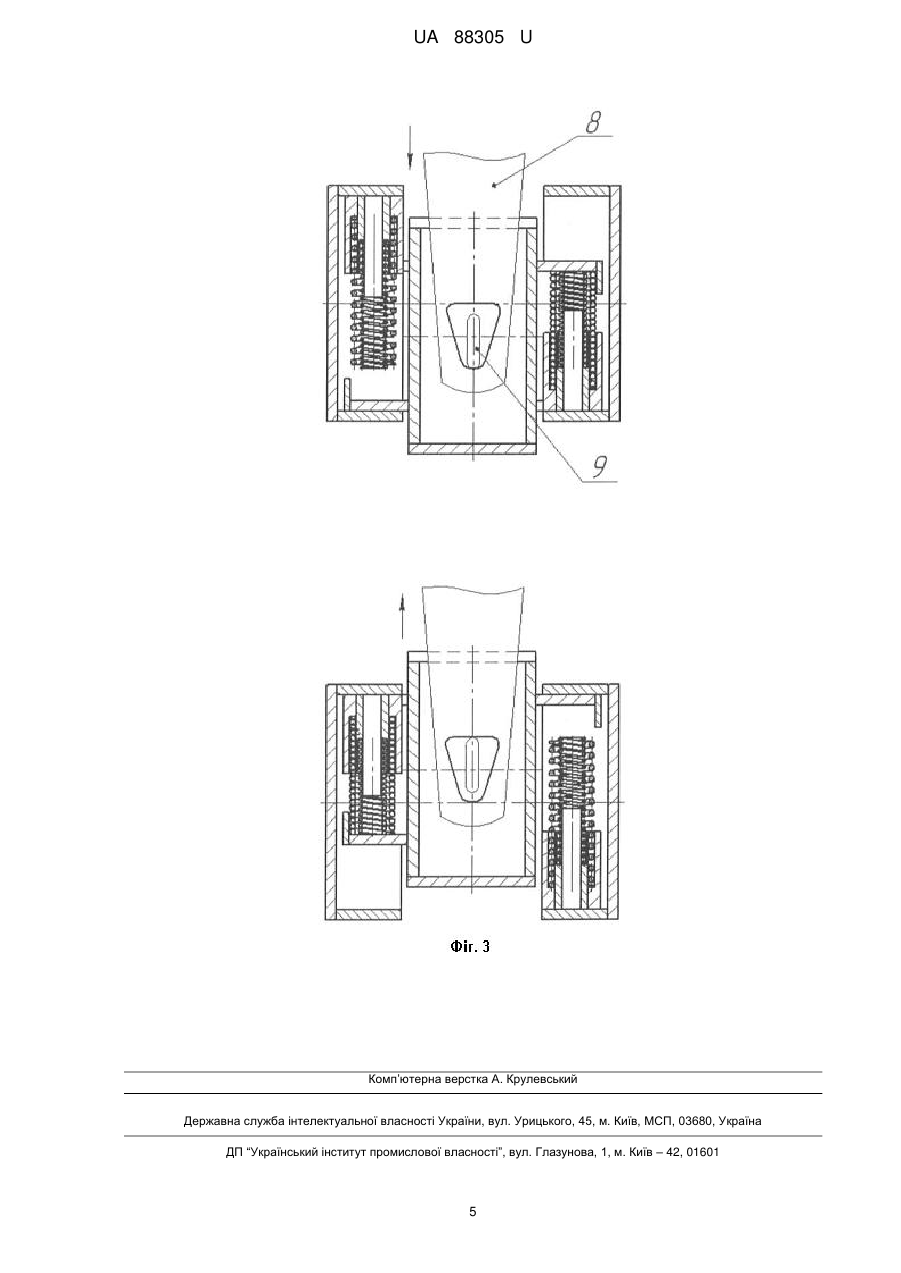

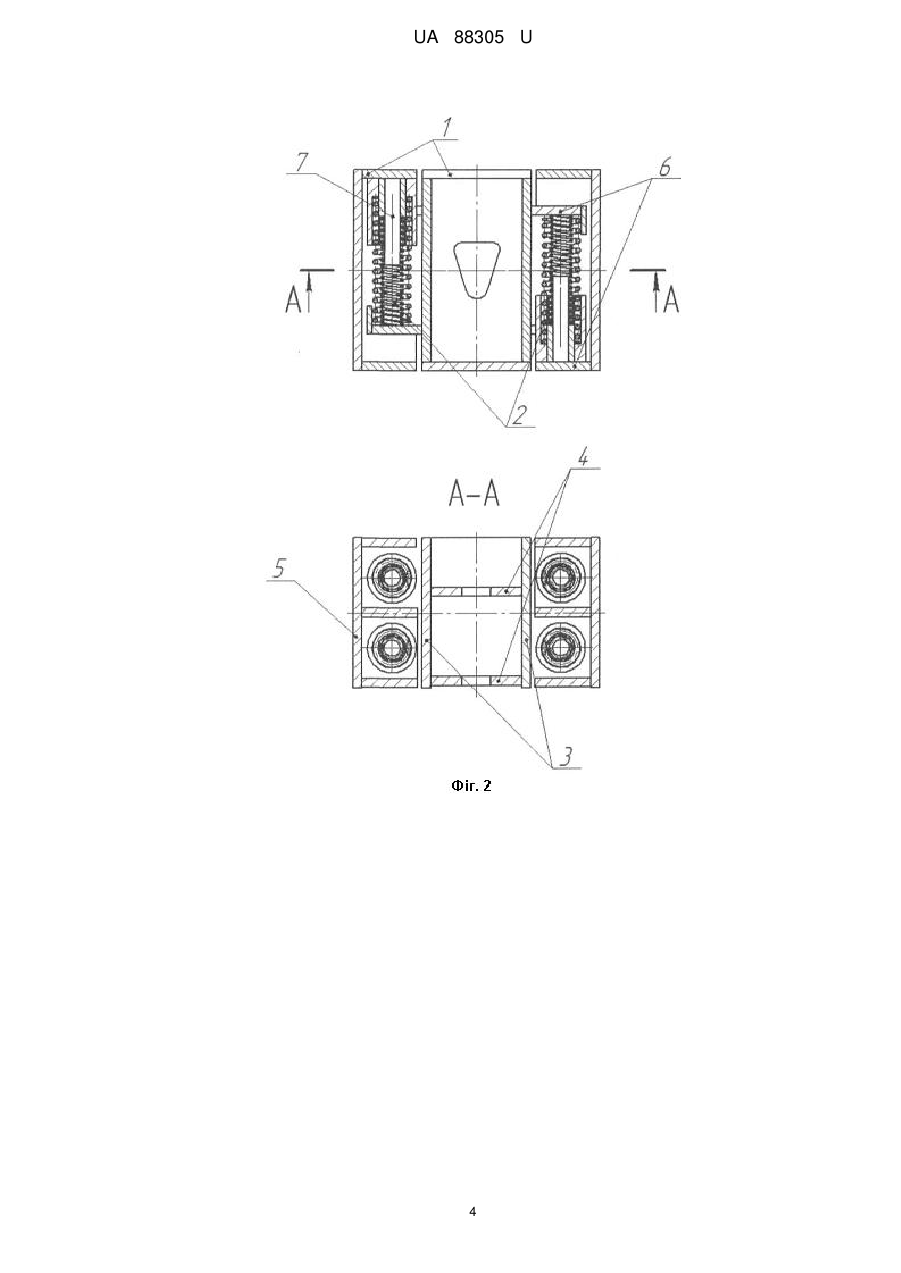

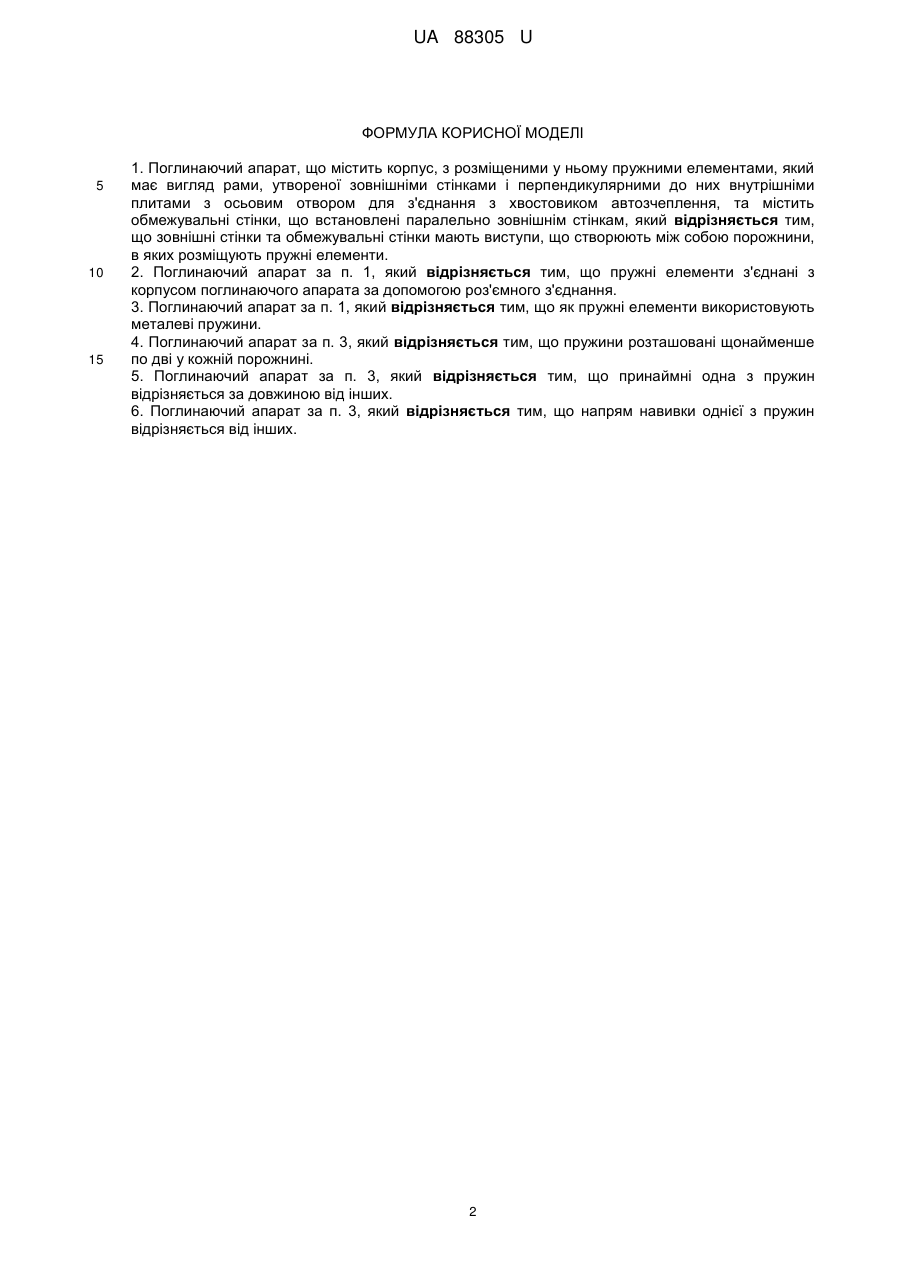

Реферат: Поглинаючий апарат містить корпус, з розміщеними у ньому пружними елементами, який має вигляд рами, утвореної зовнішніми стінками і перпендикулярними до них внутрішніми плитами з осьовим отвором для з'єднання з хвостовиком автозчеплення, та містить обмежувальні стінки, що встановлені паралельно зовнішнім стінкам. Зовнішні стінки та обмежувальні стінки мають виступи, що створюють між собою порожнини, в яких розміщують пружні елементи. UA 88305 U (12) UA 88305 U UA 88305 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до допоміжних пристроїв рухомого складу залізничного транспорту і може бути застосована в маневрових транспортних засобах. Відомо поглинаючий апарат автозчепу залізничного транспортного засобу (Патент України № 85962 МПК B61G 9/00), що містить корпус із днищем, пружний елемент, змонтований всередині корпусу з попереднім підтисканням натискною плитою, зафіксованою з допомогою центрального стяжного болта, корпус виконано у формі циліндричної втулки, у якій змонтовані пустотілий плунжер і пружна втулка з еластомеру. Недоліком відомого технічного рішення є те, що конструкція передбачає його розташування за хвостовиком автозчеплення, що не дає можливість застосовувати його при обмежених габаритах по довжині. Відомо поглинаючий апарат автозчеплення (Патент України № 93735 МПК B61G 9/06), що складається із корпусу, з розміщеними у ньому пружними елементами, який має вигляд рами, утвореної зовнішніми стінками і перпендикулярними до них внутрішніми плитами з осьовим отвором для з'єднання з хвостовиком автозчеплення, та містить обмежувальні стінки, що встановлені паралельно зовнішнім стінкам, а між зовнішніми і обмежувальними стінками встановлені пружні елементи, виконані з полімеру і закріплені за допомогою клейового з'єднання. За технічної суті й результатом, що досягається, відоме технічне рішення є найбільш близьким до того, що заявляється. Недоліком відомого поглинаючого апарата є те, що при його роботі на пружні елементи, діють сили, що призводять до їх позацентрового розтягнення, а на шов клейового з'єднання дотичні сили, що призводять до того, що він працює на зріз. У результаті вищезазначеного, під дією певної кількості циклів знакозмінних навантажень відбувається руйнування пружних елементів або клейового з'єднання, а у зв'язку з тим, що клейове з'єднання є нероз'ємним, це призводить до невиправного виходу поглинального апарату з ладу. В основу корисної моделі поставлена задача створити поглинаючий апарат з подовженим строком служби, руйнування пружних елементів якого не призводить до невиправного виходу поглинального апарату з ладу. Поставлена задача вирішується тим, що містить корпус, з розміщеними у ньому пружними елементами, який має вигляд рами, утвореної зовнішніми стінками і перпендикулярними до них внутрішніми плитами з осьовим отвором для з'єднання з хвостовиком автозчеплення, та містить обмежувальні стінки, що встановлені паралельно зовнішнім стінкам. При цьому зовнішні стінки та обмежувальні стінки мають виступи, що створюють між собою порожнини, в яких розміщуються пружні елементи, з'єднані з корпусом поглинаючого апарату за допомогою роз'ємного з'єднання, а в якості пружних елементів використовуються металеві пружини, щонайменше по дві у кожній порожнині, та принаймні одна з яких відрізняється за довжиною від інших і напрям навивки однієї з них також відрізняється від інших. Описана конструкція забезпечує те, що при роботі поглинаючого апарату на пружні елементи діють сили, що призводять до їх стискання, що забезпечує відносно сприятливий режим роботи, що подовжує строк їхньої служби, а застосування роз'ємного з'єднання пружних елементів з корпусом дозволяє змінювати пружні елементи, тому їх руйнування не призводить до невиправного виходу апарату із ладу. Суть корисної моделі пояснює креслення. На Фіг. 1, Фіг. 2 представлені варіанти конструкції поглинаючого апарату. На Фіг. 3 - поглинаючий апарат у режимі роботи. Поглинаючий апарат складається з корпусу 1 (Фіг. 1, Фіг. 2), з розміщеними у ньому пружними елементами 2, який має вигляд рами, утвореної зовнішніми стінками 3 і перпендикулярними до них внутрішніми плитами 4 з осьовим отвором для з'єднання з хвостовиком автозчеплення, та містить обмежувальні стінки 5, що встановлені паралельно зовнішнім стінкам. При цьому зовнішні стінки та обмежувальні стінки мають виступи 6, що створюють між собою порожнини, в яких розміщуються пружні елементи, з'єднані з корпусом поглинаючого апарату за допомогою роз'ємного з'єднання 7. Пристрій, що заявляться, працює таким чином. У порожнину утворену стінками 3 і плитами 4 вставляється хвостовик автозчеплення 8 та фіксується клином 9 через осьовий отвір. При дії на автозчеплення робочих навантажень у напрямку вказаному стрілками (Фіг. 3) відбувається зміщення плит 4 і з'єднаних з ними стінок 3 у напрямку дії навантажень, що призводить до стиснення пружних елементів і, як наслідок поглинання енергії, причому виступи 6, розташовані таким чином, що відбувається одночасне стиснення пружних елементів у порожнинах, розташованих по діагоналі у поперечному перерізі А-А (Фіг. 1, Фіг. 2). 1 UA 88305 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Поглинаючий апарат, що містить корпус, з розміщеними у ньому пружними елементами, який має вигляд рами, утвореної зовнішніми стінками і перпендикулярними до них внутрішніми плитами з осьовим отвором для з'єднання з хвостовиком автозчеплення, та містить обмежувальні стінки, що встановлені паралельно зовнішнім стінкам, який відрізняється тим, що зовнішні стінки та обмежувальні стінки мають виступи, що створюють між собою порожнини, в яких розміщують пружні елементи. 2. Поглинаючий апарат за п. 1, який відрізняється тим, що пружні елементи з'єднані з корпусом поглинаючого апарата за допомогою роз'ємного з'єднання. 3. Поглинаючий апарат за п. 1, який відрізняється тим, що як пружні елементи використовують металеві пружини. 4. Поглинаючий апарат за п. 3, який відрізняється тим, що пружини розташовані щонайменше по дві у кожній порожнині. 5. Поглинаючий апарат за п. 3, який відрізняється тим, що принаймні одна з пружин відрізняється за довжиною від інших. 6. Поглинаючий апарат за п. 3, який відрізняється тим, що напрям навивки однієї з пружин відрізняється від інших. 2 UA 88305 U 3 UA 88305 U 4 UA 88305 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
