Електричний нагрівальний мат

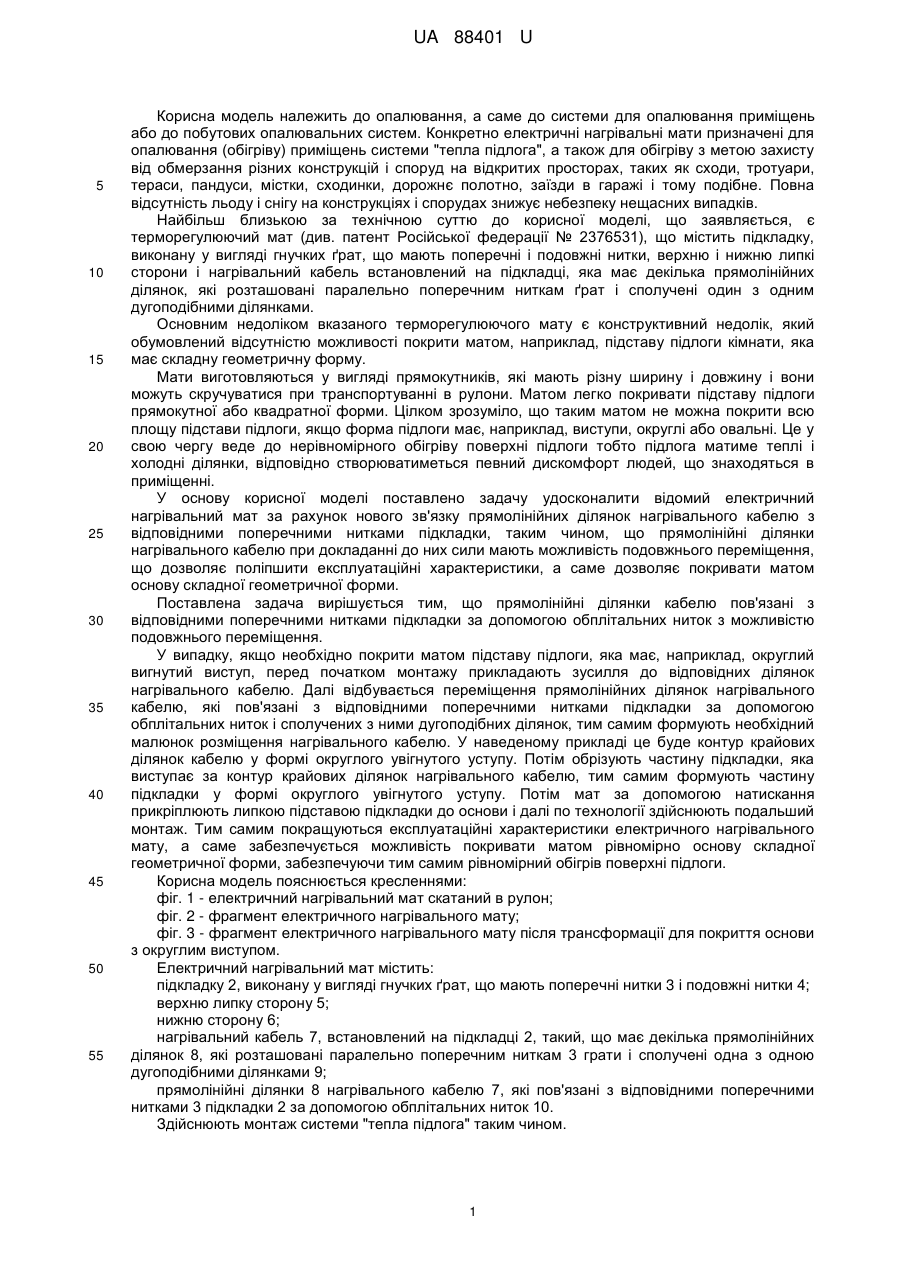

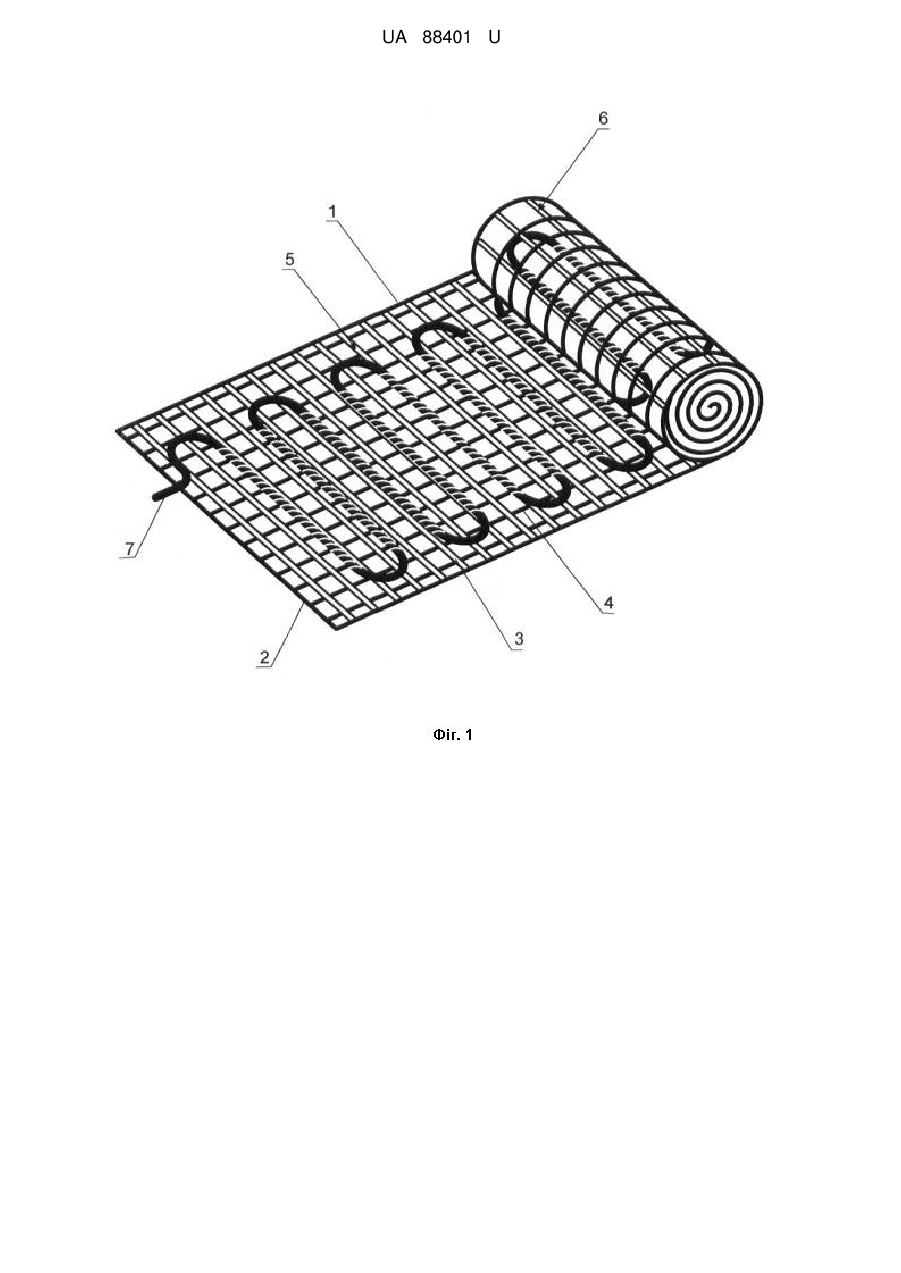

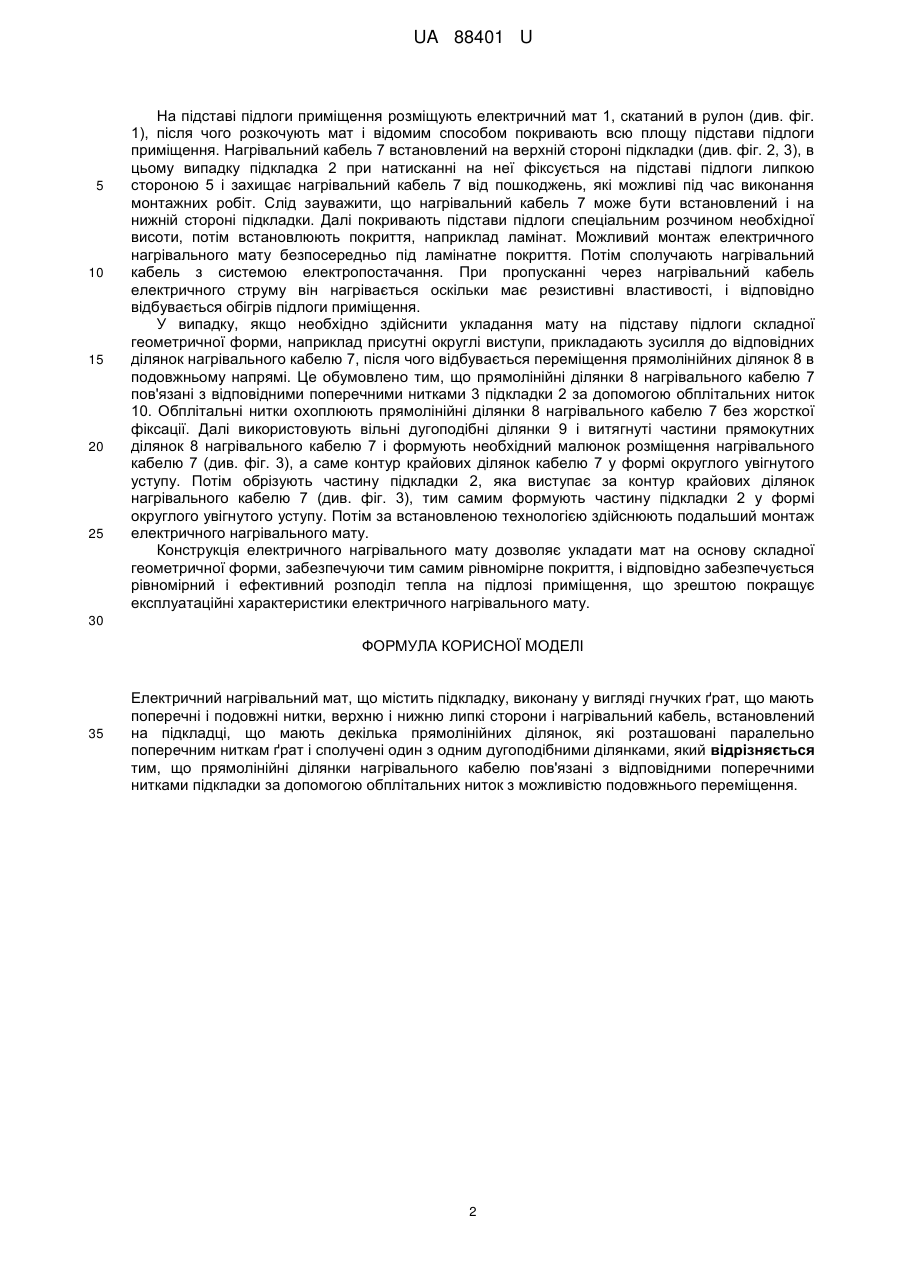

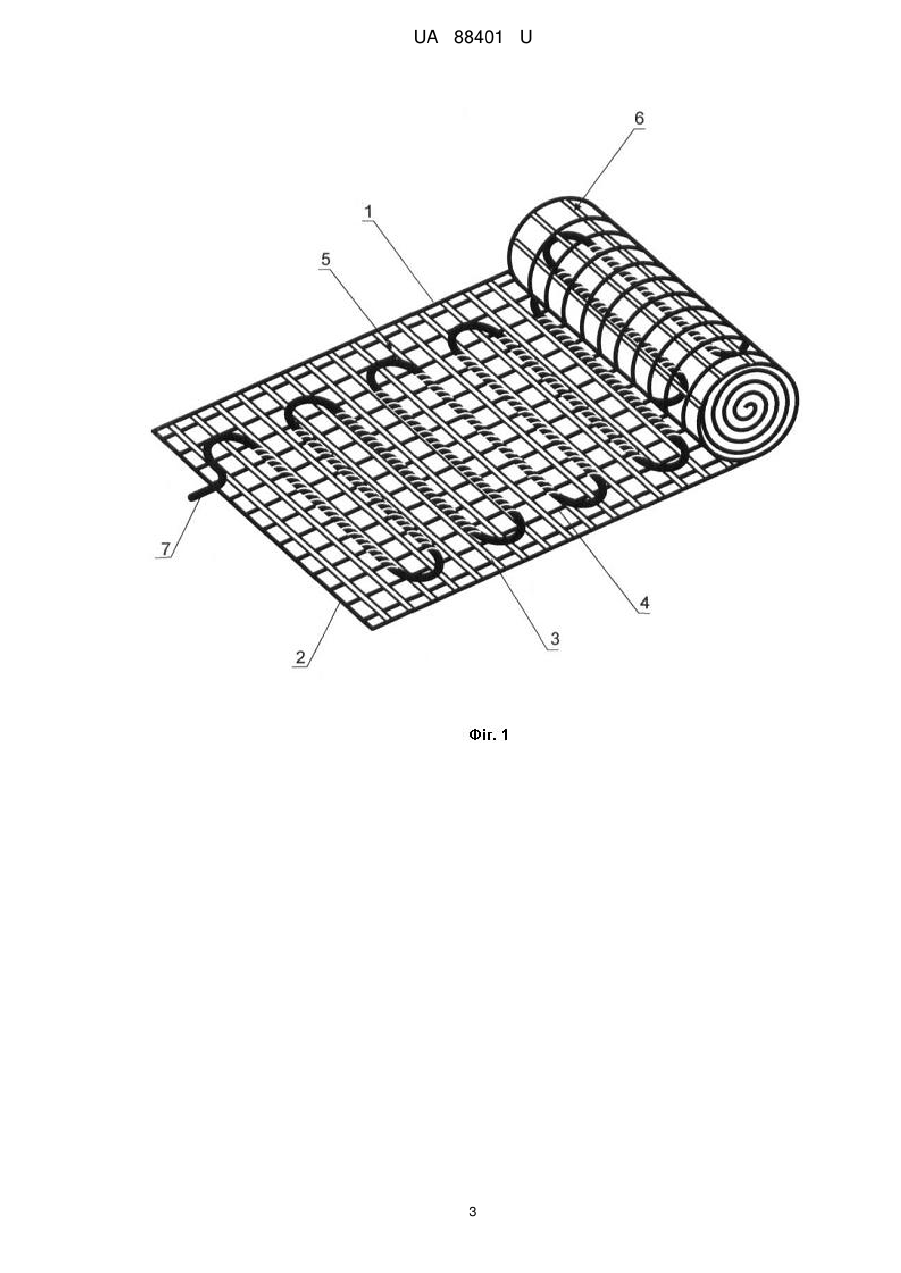

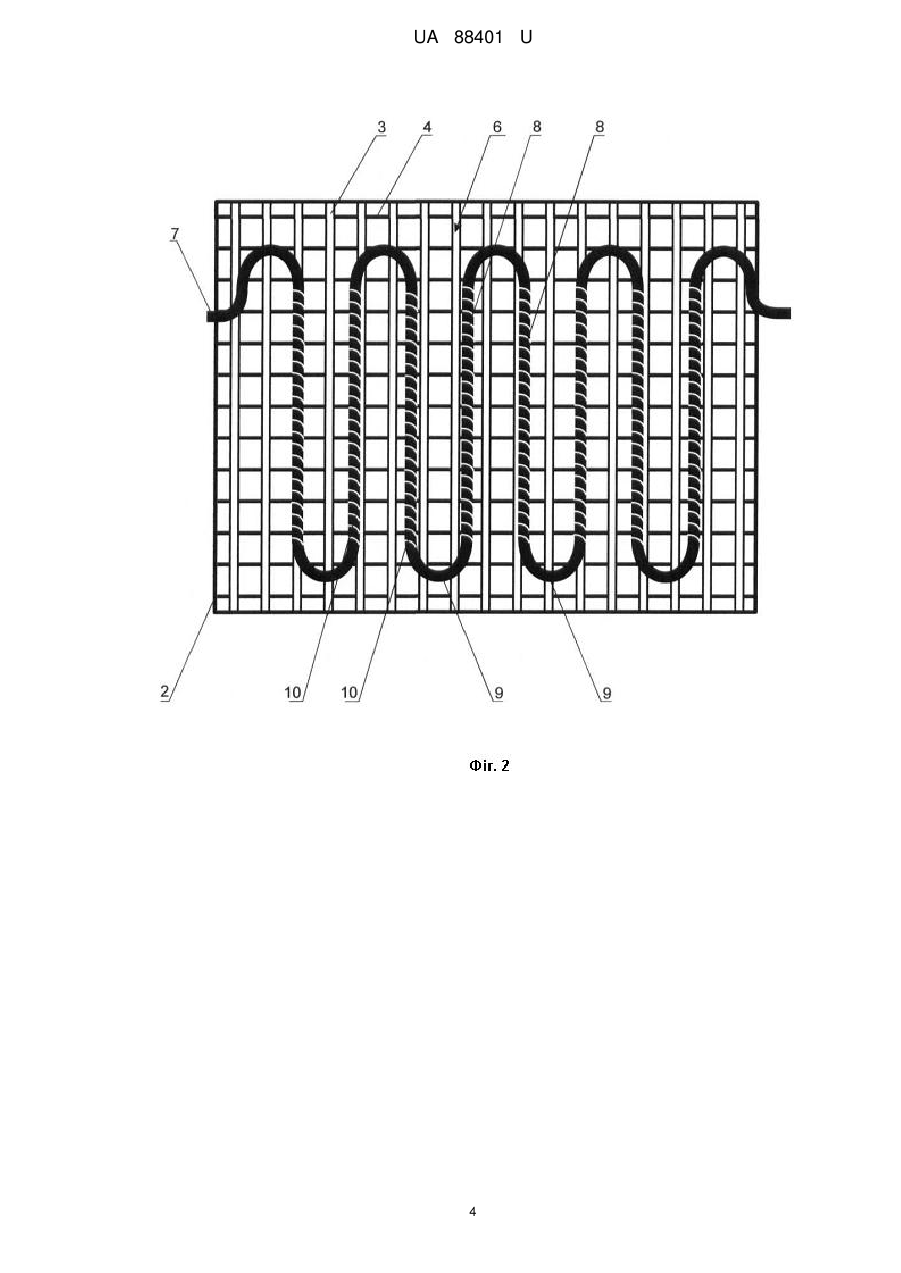

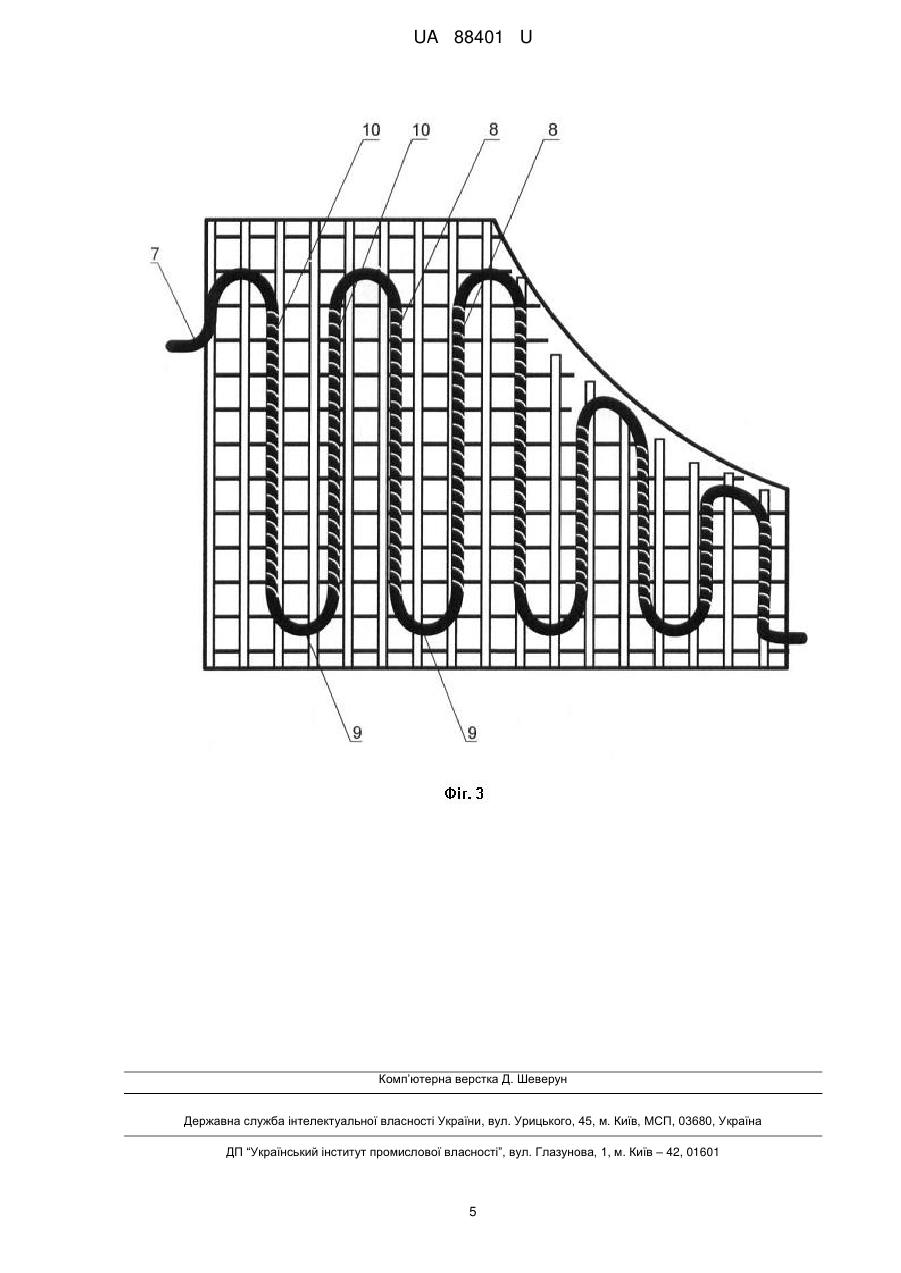

Реферат: UA 88401 U UA 88401 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до опалювання, а саме до системи для опалювання приміщень або до побутових опалювальних систем. Конкретно електричні нагрівальні мати призначені для опалювання (обігріву) приміщень системи "тепла підлога", а також для обігріву з метою захисту від обмерзання різних конструкцій і споруд на відкритих просторах, таких як сходи, тротуари, тераси, пандуси, містки, сходинки, дорожнє полотно, заїзди в гаражі і тому подібне. Повна відсутність льоду і снігу на конструкціях і спорудах знижує небезпеку нещасних випадків. Найбільш близькою за технічною суттю до корисної моделі, що заявляється, є терморегулюючий мат (див. патент Російської федерації № 2376531), що містить підкладку, виконану у вигляді гнучких ґрат, що мають поперечні і подовжні нитки, верхню і нижню липкі сторони і нагрівальний кабель встановлений на підкладці, яка має декілька прямолінійних ділянок, які розташовані паралельно поперечним ниткам ґрат і сполучені один з одним дугоподібними ділянками. Основним недоліком вказаного терморегулюючого мату є конструктивний недолік, який обумовлений відсутністю можливості покрити матом, наприклад, підставу підлоги кімнати, яка має складну геометричну форму. Мати виготовляються у вигляді прямокутників, які мають різну ширину і довжину і вони можуть скручуватися при транспортуванні в рулони. Матом легко покривати підставу підлоги прямокутної або квадратної форми. Цілком зрозуміло, що таким матом не можна покрити всю площу підстави підлоги, якщо форма підлоги має, наприклад, виступи, округлі або овальні. Це у свою чергу веде до нерівномірного обігріву поверхні підлоги тобто підлога матиме теплі і холодні ділянки, відповідно створюватиметься певний дискомфорт людей, що знаходяться в приміщенні. У основу корисної моделі поставлено задачу удосконалити відомий електричний нагрівальний мат за рахунок нового зв'язку прямолінійних ділянок нагрівального кабелю з відповідними поперечними нитками підкладки, таким чином, що прямолінійні ділянки нагрівального кабелю при докладанні до них сили мають можливість подовжнього переміщення, що дозволяє поліпшити експлуатаційні характеристики, а саме дозволяє покривати матом основу складної геометричної форми. Поставлена задача вирішується тим, що прямолінійні ділянки кабелю пов'язані з відповідними поперечними нитками підкладки за допомогою обплітальних ниток з можливістю подовжнього переміщення. У випадку, якщо необхідно покрити матом підставу підлоги, яка має, наприклад, округлий вигнутий виступ, перед початком монтажу прикладають зусилля до відповідних ділянок нагрівального кабелю. Далі відбувається переміщення прямолінійних ділянок нагрівального кабелю, які пов'язані з відповідними поперечними нитками підкладки за допомогою обплітальних ниток і сполучених з ними дугоподібних ділянок, тим самим формують необхідний малюнок розміщення нагрівального кабелю. У наведеному прикладі це буде контур крайових ділянок кабелю у формі округлого увігнутого уступу. Потім обрізують частину підкладки, яка виступає за контур крайових ділянок нагрівального кабелю, тим самим формують частину підкладки у формі округлого увігнутого уступу. Потім мат за допомогою натискання прикріплюють липкою підставою підкладки до основи і далі по технології здійснюють подальший монтаж. Тим самим покращуються експлуатаційні характеристики електричного нагрівального мату, а саме забезпечується можливість покривати матом рівномірно основу складної геометричної форми, забезпечуючи тим самим рівномірний обігрів поверхні підлоги. Корисна модель пояснюється кресленнями: фіг. 1 - електричний нагрівальний мат скатаний в рулон; фіг. 2 - фрагмент електричного нагрівального мату; фіг. 3 - фрагмент електричного нагрівального мату після трансформації для покриття основи з округлим виступом. Електричний нагрівальний мат містить: підкладку 2, виконану у вигляді гнучких ґрат, що мають поперечні нитки 3 і подовжні нитки 4; верхню липку сторону 5; нижню сторону 6; нагрівальний кабель 7, встановлений на підкладці 2, такий, що має декілька прямолінійних ділянок 8, які розташовані паралельно поперечним ниткам 3 грати і сполучені одна з одною дугоподібними ділянками 9; прямолінійні ділянки 8 нагрівального кабелю 7, які пов'язані з відповідними поперечними нитками 3 підкладки 2 за допомогою обплітальних ниток 10. Здійснюють монтаж системи "тепла підлога" таким чином. 1 UA 88401 U 5 10 15 20 25 На підставі підлоги приміщення розміщують електричний мат 1, скатаний в рулон (див. фіг. 1), після чого розкочують мат і відомим способом покривають всю площу підстави підлоги приміщення. Нагрівальний кабель 7 встановлений на верхній стороні підкладки (див. фіг. 2, 3), в цьому випадку підкладка 2 при натисканні на неї фіксується на підставі підлоги липкою стороною 5 і захищає нагрівальний кабель 7 від пошкоджень, які можливі під час виконання монтажних робіт. Слід зауважити, що нагрівальний кабель 7 може бути встановлений і на нижній стороні підкладки. Далі покривають підстави підлоги спеціальним розчином необхідної висоти, потім встановлюють покриття, наприклад ламінат. Можливий монтаж електричного нагрівального мату безпосередньо під ламінатне покриття. Потім сполучають нагрівальний кабель з системою електропостачання. При пропусканні через нагрівальний кабель електричного струму він нагрівається оскільки має резистивні властивості, і відповідно відбувається обігрів підлоги приміщення. У випадку, якщо необхідно здійснити укладання мату на підставу підлоги складної геометричної форми, наприклад присутні округлі виступи, прикладають зусилля до відповідних ділянок нагрівального кабелю 7, після чого відбувається переміщення прямолінійних ділянок 8 в подовжньому напрямі. Це обумовлено тим, що прямолінійні ділянки 8 нагрівального кабелю 7 пов'язані з відповідними поперечними нитками 3 підкладки 2 за допомогою обплітальних ниток 10. Обплітальні нитки охоплюють прямолінійні ділянки 8 нагрівального кабелю 7 без жорсткої фіксації. Далі використовують вільні дугоподібні ділянки 9 і витягнуті частини прямокутних ділянок 8 нагрівального кабелю 7 і формують необхідний малюнок розміщення нагрівального кабелю 7 (див. фіг. 3), а саме контур крайових ділянок кабелю 7 у формі округлого увігнутого уступу. Потім обрізують частину підкладки 2, яка виступає за контур крайових ділянок нагрівального кабелю 7 (див. фіг. 3), тим самим формують частину підкладки 2 у формі округлого увігнутого уступу. Потім за встановленою технологією здійснюють подальший монтаж електричного нагрівального мату. Конструкція електричного нагрівального мату дозволяє укладати мат на основу складної геометричної форми, забезпечуючи тим самим рівномірне покриття, і відповідно забезпечується рівномірний і ефективний розподіл тепла на підлозі приміщення, що зрештою покращує експлуатаційні характеристики електричного нагрівального мату. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Електричний нагрівальний мат, що містить підкладку, виконану у вигляді гнучких ґрат, що мають поперечні і подовжні нитки, верхню і нижню липкі сторони і нагрівальний кабель, встановлений на підкладці, що мають декілька прямолінійних ділянок, які розташовані паралельно поперечним ниткам ґрат і сполучені один з одним дугоподібними ділянками, який відрізняється тим, що прямолінійні ділянки нагрівального кабелю пов'язані з відповідними поперечними нитками підкладки за допомогою обплітальних ниток з можливістю подовжнього переміщення. 2 UA 88401 U 3 UA 88401 U 4 UA 88401 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
