Спосіб керування польотом імітатора повітряної цілі

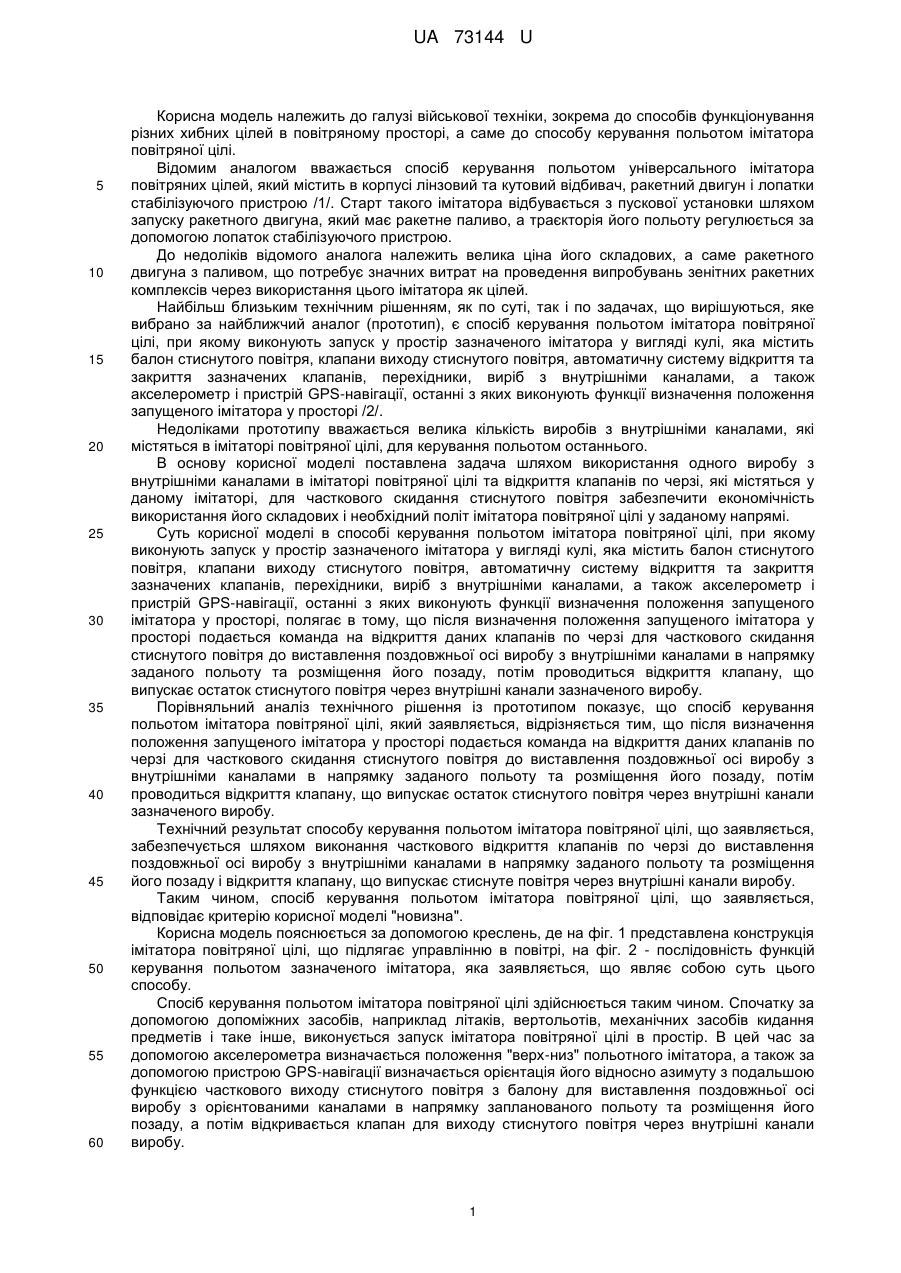

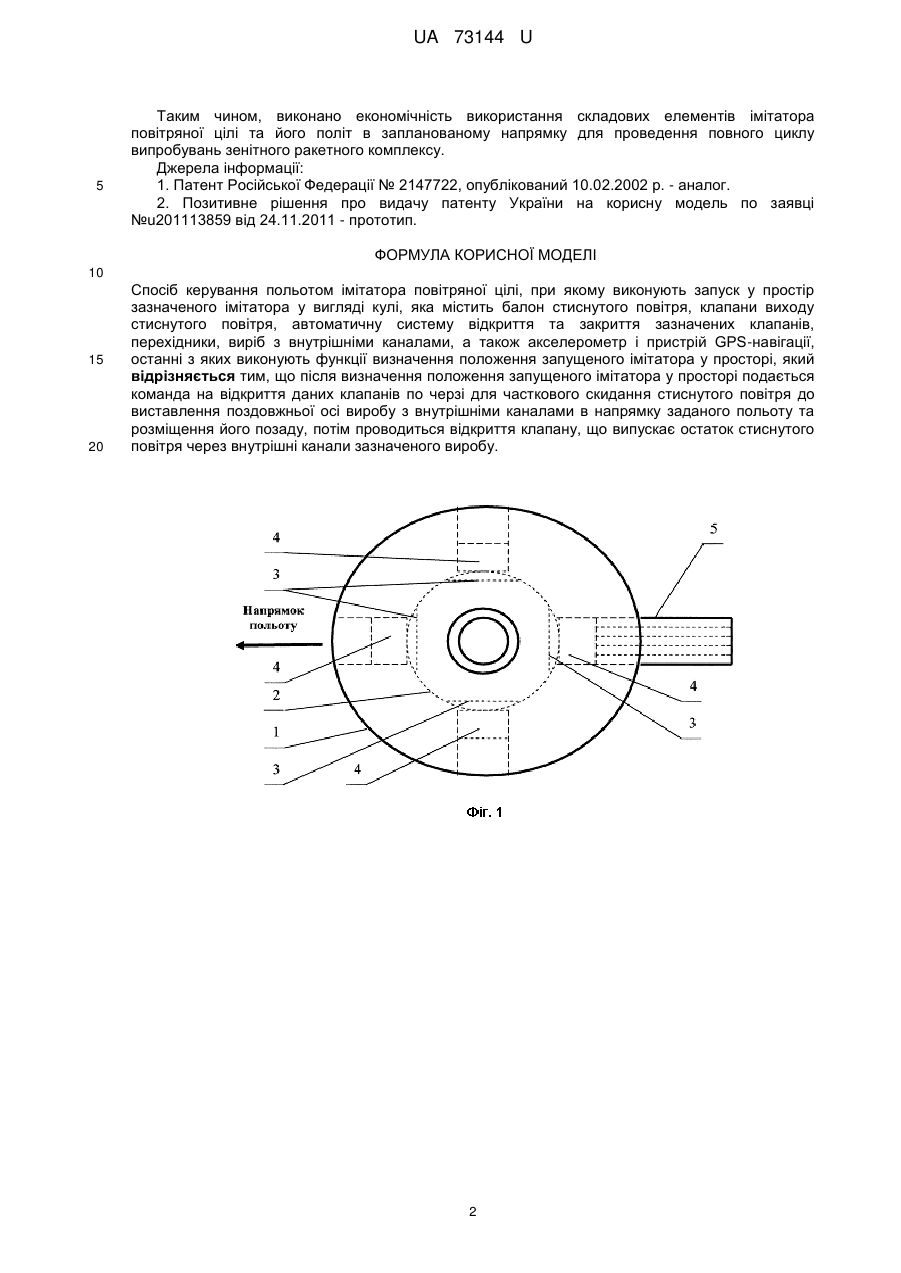

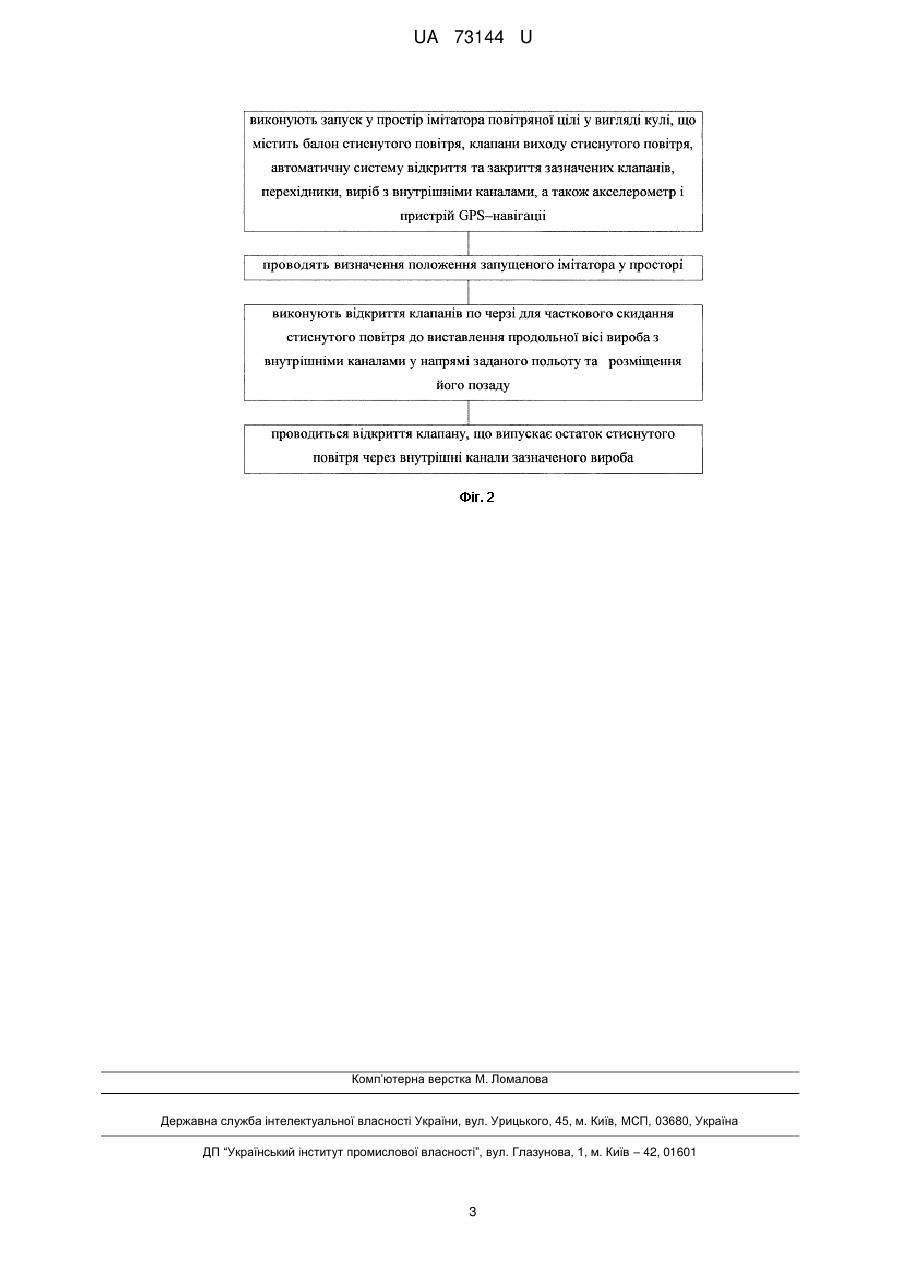

Реферат: UA 73144 U UA 73144 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі військової техніки, зокрема до способів функціонування різних хибних цілей в повітряному просторі, а саме до способу керування польотом імітатора повітряної цілі. Відомим аналогом вважається спосіб керування польотом універсального імітатора повітряних цілей, який містить в корпусі лінзовий та кутовий відбивач, ракетний двигун і лопатки стабілізуючого пристрою /1/. Старт такого імітатора відбувається з пускової установки шляхом запуску ракетного двигуна, який має ракетне паливо, а траєкторія його польоту регулюється за допомогою лопаток стабілізуючого пристрою. До недоліків відомого аналога належить велика ціна його складових, а саме ракетного двигуна з паливом, що потребує значних витрат на проведення випробувань зенітних ракетних комплексів через використання цього імітатора як цілей. Найбільш близьким технічним рішенням, як по суті, так і по задачах, що вирішуються, яке вибрано за найближчий аналог (прототип), є спосіб керування польотом імітатора повітряної цілі, при якому виконують запуск у простір зазначеного імітатора у вигляді кулі, яка містить балон стиснутого повітря, клапани виходу стиснутого повітря, автоматичну систему відкриття та закриття зазначених клапанів, перехідники, виріб з внутрішніми каналами, а також акселерометр і пристрій GPS-навігації, останні з яких виконують функції визначення положення запущеного імітатора у просторі /2/. Недоліками прототипу вважається велика кількість виробів з внутрішніми каналами, які містяться в імітаторі повітряної цілі, для керування польотом останнього. В основу корисної моделі поставлена задача шляхом використання одного виробу з внутрішніми каналами в імітаторі повітряної цілі та відкриття клапанів по черзі, які містяться у даному імітаторі, для часткового скидання стиснутого повітря забезпечити економічність використання його складових і необхідний політ імітатора повітряної цілі у заданому напрямі. Суть корисної моделі в способі керування польотом імітатора повітряної цілі, при якому виконують запуск у простір зазначеного імітатора у вигляді кулі, яка містить балон стиснутого повітря, клапани виходу стиснутого повітря, автоматичну систему відкриття та закриття зазначених клапанів, перехідники, виріб з внутрішніми каналами, а також акселерометр і пристрій GPS-навігації, останні з яких виконують функції визначення положення запущеного імітатора у просторі, полягає в тому, що після визначення положення запущеного імітатора у просторі подається команда на відкриття даних клапанів по черзі для часткового скидання стиснутого повітря до виставлення поздовжньої осі виробу з внутрішніми каналами в напрямку заданого польоту та розміщення його позаду, потім проводиться відкриття клапану, що випускає остаток стиснутого повітря через внутрішні канали зазначеного виробу. Порівняльний аналіз технічного рішення із прототипом показує, що спосіб керування польотом імітатора повітряної цілі, який заявляється, відрізняється тим, що після визначення положення запущеного імітатора у просторі подається команда на відкриття даних клапанів по черзі для часткового скидання стиснутого повітря до виставлення поздовжньої осі виробу з внутрішніми каналами в напрямку заданого польоту та розміщення його позаду, потім проводиться відкриття клапану, що випускає остаток стиснутого повітря через внутрішні канали зазначеного виробу. Технічний результат способу керування польотом імітатора повітряної цілі, що заявляється, забезпечується шляхом виконання часткового відкриття клапанів по черзі до виставлення поздовжньої осі виробу з внутрішніми каналами в напрямку заданого польоту та розміщення його позаду і відкриття клапану, що випускає стиснуте повітря через внутрішні канали виробу. Таким чином, спосіб керування польотом імітатора повітряної цілі, що заявляється, відповідає критерію корисної моделі "новизна". Корисна модель пояснюється за допомогою креслень, де на фіг. 1 представлена конструкція імітатора повітряної цілі, що підлягає управлінню в повітрі, на фіг. 2 - послідовність функцій керування польотом зазначеного імітатора, яка заявляється, що являє собою суть цього способу. Спосіб керування польотом імітатора повітряної цілі здійснюється таким чином. Спочатку за допомогою допоміжних засобів, наприклад літаків, вертольотів, механічних засобів кидання предметів і таке інше, виконується запуск імітатора повітряної цілі в простір. В цей час за допомогою акселерометра визначається положення "верх-низ" польотного імітатора, а також за допомогою пристрою GPS-навігації визначається орієнтація його відносно азимуту з подальшою функцією часткового виходу стиснутого повітря з балону для виставлення поздовжньої осі виробу з орієнтованими каналами в напрямку запланованого польоту та розміщення його позаду, а потім відкривається клапан для виходу стиснутого повітря через внутрішні канали виробу. 1 UA 73144 U 5 Таким чином, виконано економічність використання складових елементів імітатора повітряної цілі та його політ в запланованому напрямку для проведення повного циклу випробувань зенітного ракетного комплексу. Джерела інформації: 1. Патент Російської Федерації № 2147722, опублікований 10.02.2002 р. - аналог. 2. Позитивне рішення про видачу патенту України на корисну модель по заявці №u201113859 від 24.11.2011 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Спосіб керування польотом імітатора повітряної цілі, при якому виконують запуск у простір зазначеного імітатора у вигляді кулі, яка містить балон стиснутого повітря, клапани виходу стиснутого повітря, автоматичну систему відкриття та закриття зазначених клапанів, перехідники, виріб з внутрішніми каналами, а також акселерометр і пристрій GPS-навігації, останні з яких виконують функції визначення положення запущеного імітатора у просторі, який відрізняється тим, що після визначення положення запущеного імітатора у просторі подається команда на відкриття даних клапанів по черзі для часткового скидання стиснутого повітря до виставлення поздовжньої осі виробу з внутрішніми каналами в напрямку заданого польоту та розміщення його позаду, потім проводиться відкриття клапану, що випускає остаток стиснутого повітря через внутрішні канали зазначеного виробу. 2 UA 73144 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
