Універсальний стенд для механічних експлуатаційних випробувань запобіжних поясів, страхувальних канатів, драбин і стрем’янок

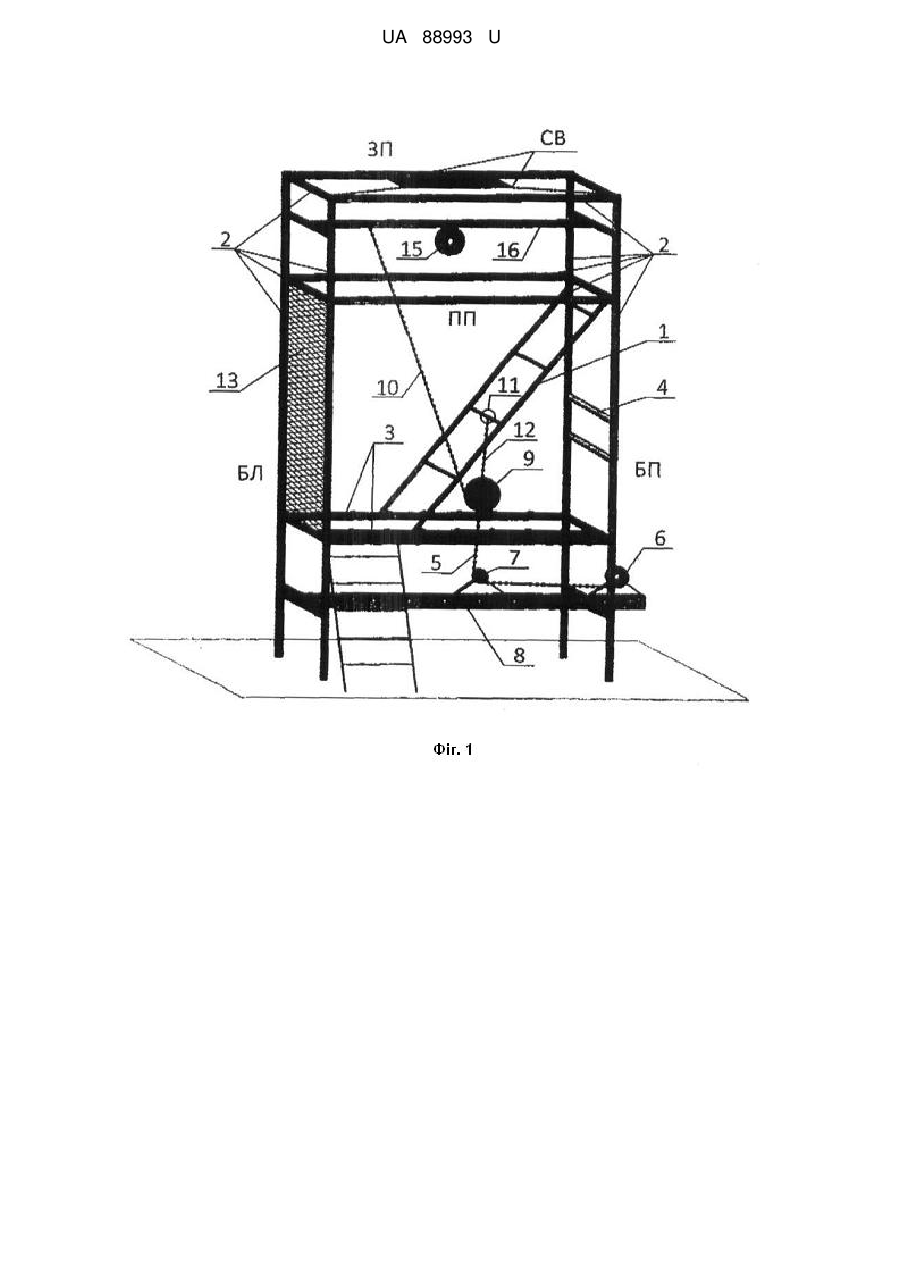

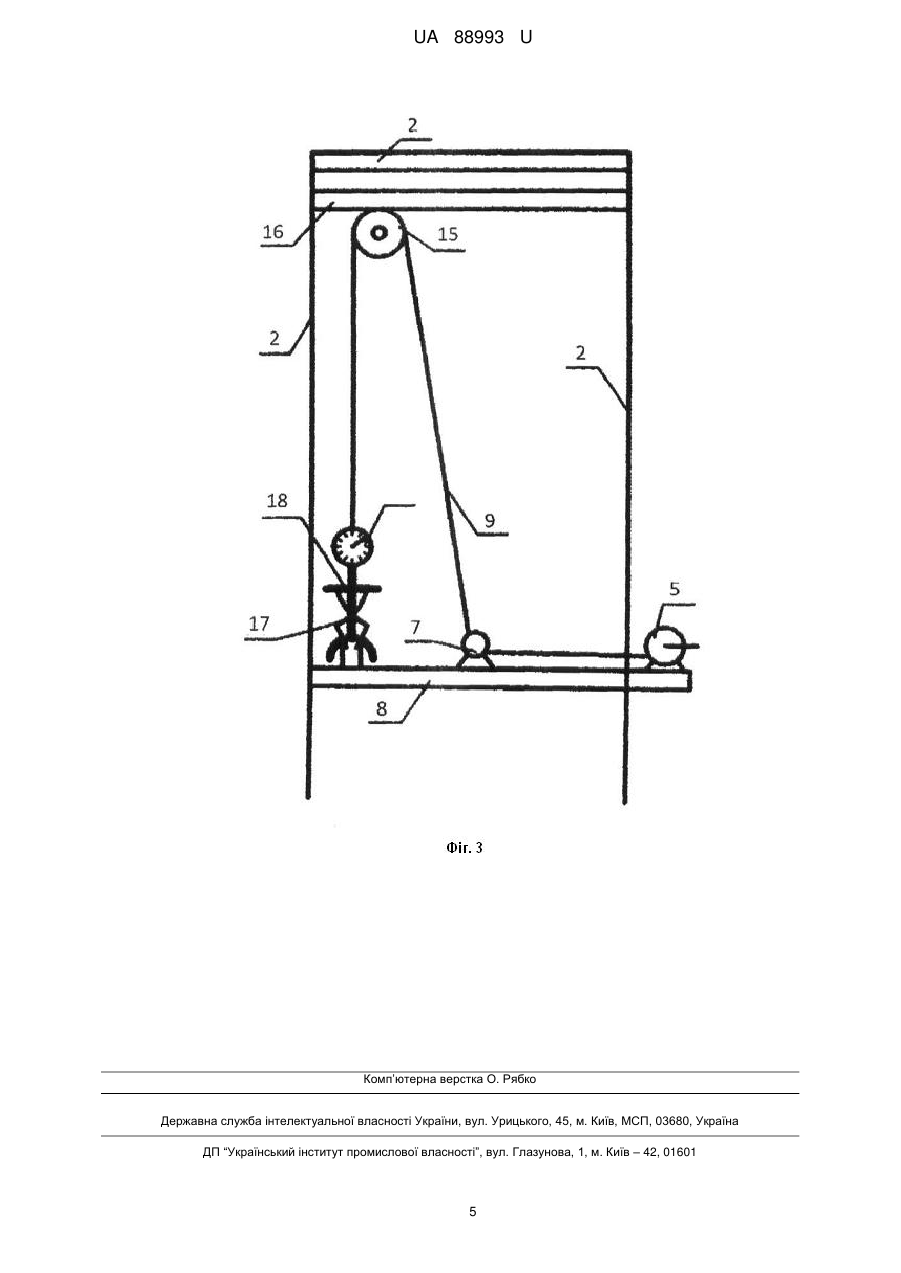

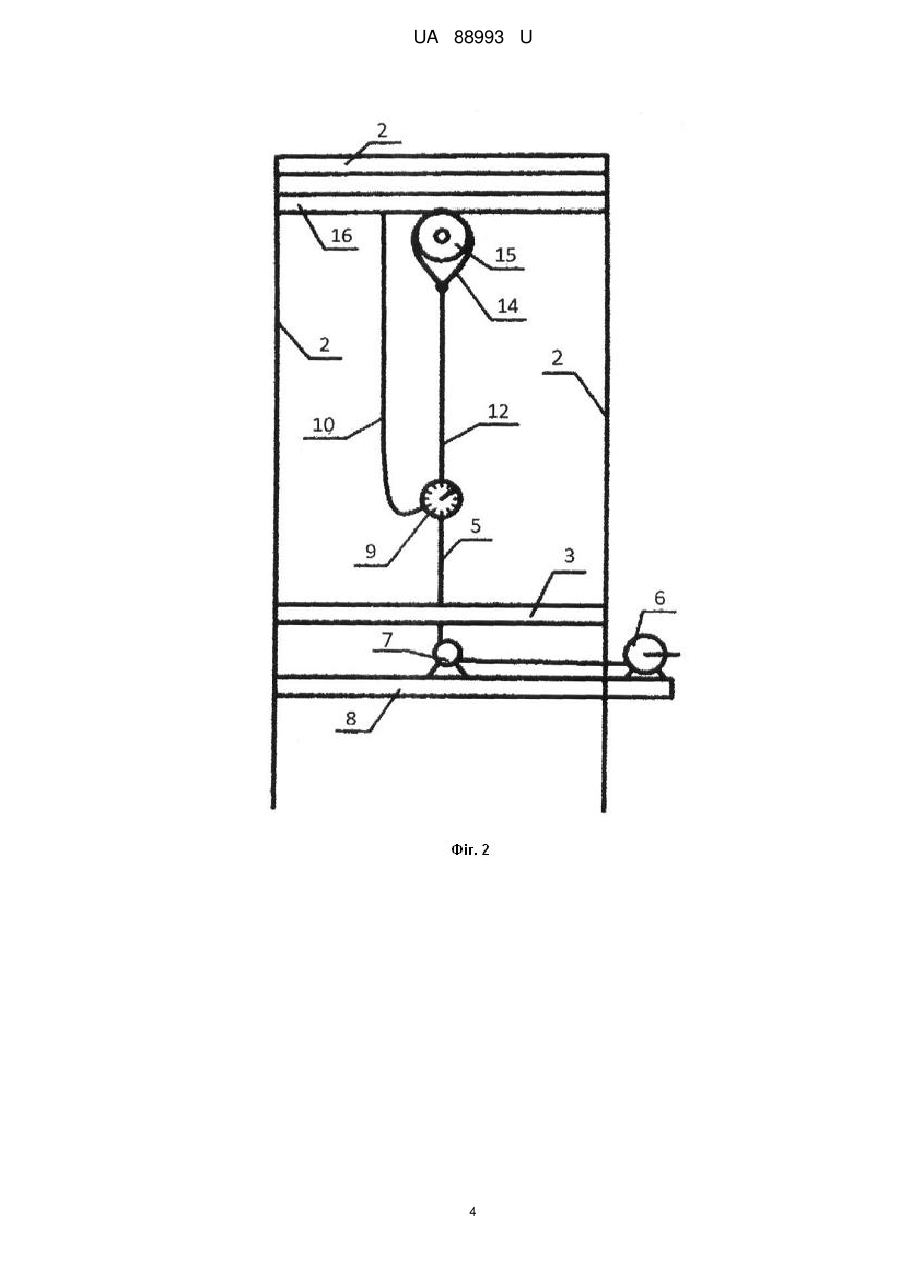

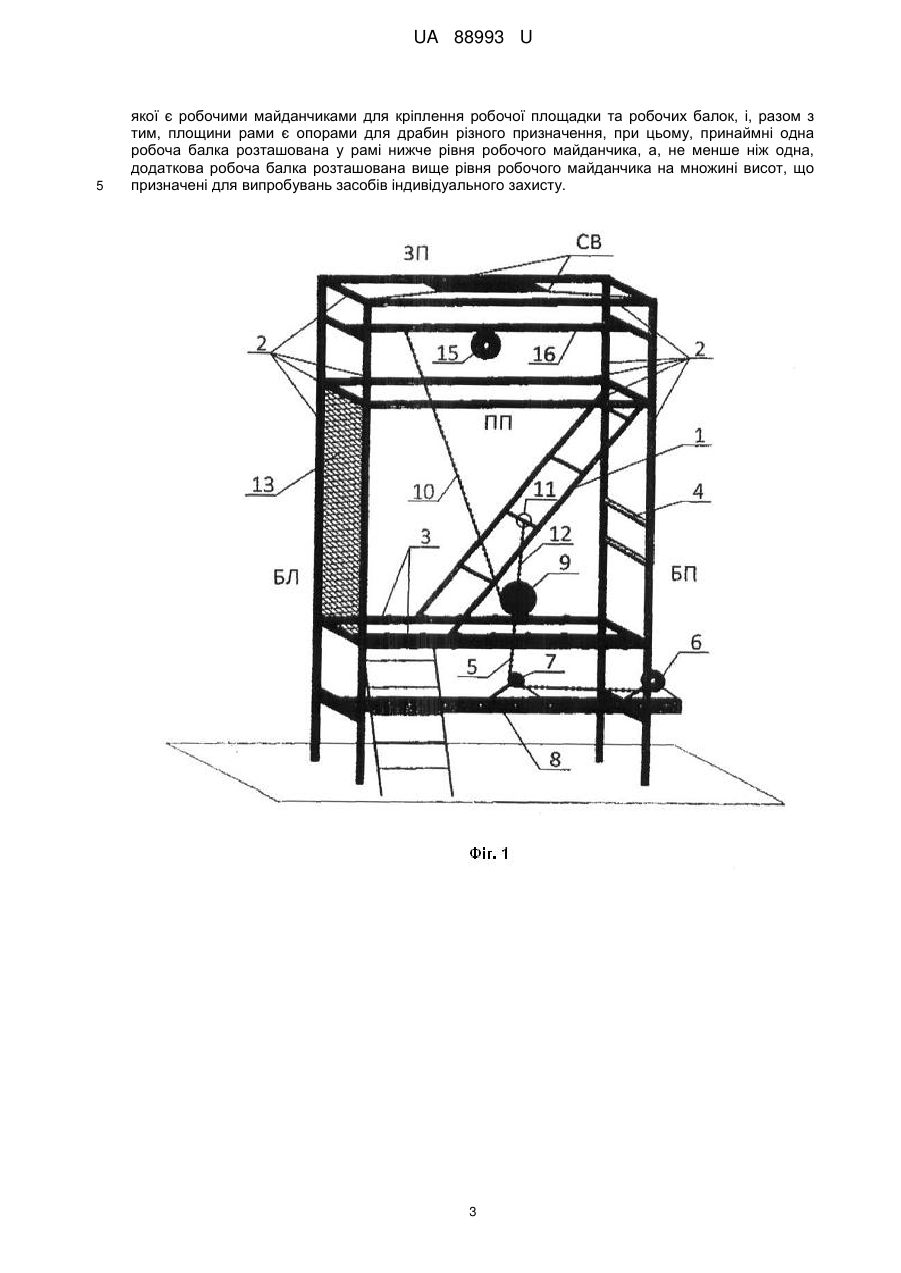

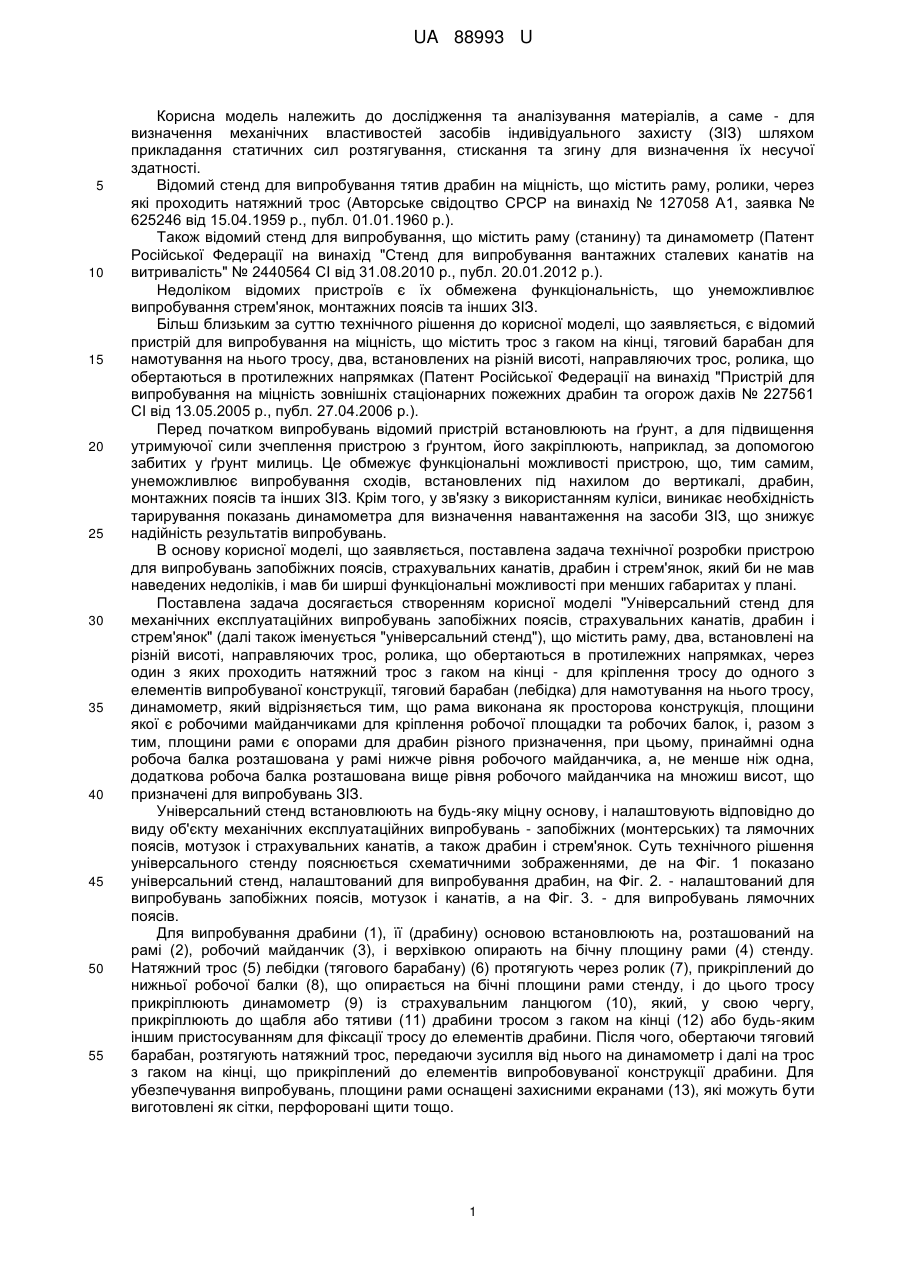

Реферат: Універсальний стенд для механічних експлуатаційних випробувань запобіжних поясів, страхувальних канатів, драбин і стрем'янок, що містить раму, два, встановлені на різній висоті, направляючих трос, ролика, що обертаються в протилежних напрямках, через один з яких проходить натяжний трос з гаком на кінці - для кріплення тросу до одного з елементів випробуваної конструкції, тяговий барабан (лебідка) для намотування на нього тросу, динамометр. Рама виконана як просторова конструкція, площини якої є робочими майданчиками для кріплення робочої площадки та робочих балок. Площини рами є опорами для драбин різного призначення. Принаймні одна робоча балка розташована у рамі нижче рівня робочого майданчика, а, не менше ніж одна, додаткова робоча балка розташована вище рівня робочого майданчика на множині висот, що призначені для випробувань засобів індивідуального захисту. UA 88993 U (12) UA 88993 U UA 88993 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до дослідження та аналізування матеріалів, а саме - для визначення механічних властивостей засобів індивідуального захисту (ЗІЗ) шляхом прикладання статичних сил розтягування, стискання та згину для визначення їх несучої здатності. Відомий стенд для випробування тятив драбин на міцність, що містить раму, ролики, через які проходить натяжний трос (Авторське свідоцтво СРСР на винахід № 127058 А1, заявка № 625246 від 15.04.1959 р., публ. 01.01.1960 p.). Також відомий стенд для випробування, що містить раму (станину) та динамометр (Патент Російської Федерації на винахід "Стенд для випробування вантажних сталевих канатів на витривалість" № 2440564 СІ від 31.08.2010 р., публ. 20.01.2012 p.). Недоліком відомих пристроїв є їх обмежена функціональність, що унеможливлює випробування стрем'янок, монтажних поясів та інших ЗІЗ. Більш близьким за суттю технічного рішення до корисної моделі, що заявляється, є відомий пристрій для випробування на міцність, що містить трос з гаком на кінці, тяговий барабан для намотування на нього тросу, два, встановлених на різній висоті, направляючих трос, ролика, що обертаються в протилежних напрямках (Патент Російської Федерації на винахід "Пристрій для випробування на міцність зовнішніх стаціонарних пожежних драбин та огорож дахів № 227561 СІ від 13.05.2005 р., публ. 27.04.2006 p.). Перед початком випробувань відомий пристрій встановлюють на ґрунт, а для підвищення утримуючої сили зчеплення пристрою з ґрунтом, його закріплюють, наприклад, за допомогою забитих у ґрунт милиць. Це обмежує функціональні можливості пристрою, що, тим самим, унеможливлює випробування сходів, встановлених під нахилом до вертикалі, драбин, монтажних поясів та інших ЗІЗ. Крім того, у зв'язку з використанням куліси, виникає необхідність тарирування показань динамометра для визначення навантаження на засоби ЗІЗ, що знижує надійність результатів випробувань. В основу корисної моделі, що заявляється, поставлена задача технічної розробки пристрою для випробувань запобіжних поясів, страхувальних канатів, драбин і стрем'янок, який би не мав наведених недоліків, і мав би ширші функціональні можливості при менших габаритах у плані. Поставлена задача досягається створенням корисної моделі "Універсальний стенд для механічних експлуатаційних випробувань запобіжних поясів, страхувальних канатів, драбин і стрем'янок" (далі також іменується "універсальний стенд"), що містить раму, два, встановлені на різній висоті, направляючих трос, ролика, що обертаються в протилежних напрямках, через один з яких проходить натяжний трос з гаком на кінці - для кріплення тросу до одного з елементів випробуваної конструкції, тяговий барабан (лебідка) для намотування на нього тросу, динамометр, який відрізняється тим, що рама виконана як просторова конструкція, площини якої є робочими майданчиками для кріплення робочої площадки та робочих балок, і, разом з тим, площини рами є опорами для драбин різного призначення, при цьому, принаймні одна робоча балка розташована у рамі нижче рівня робочого майданчика, а, не менше ніж одна, додаткова робоча балка розташована вище рівня робочого майданчика на множиш висот, що призначені для випробувань ЗІЗ. Універсальний стенд встановлюють на будь-яку міцну основу, і налаштовують відповідно до виду об'єкту механічних експлуатаційних випробувань - запобіжних (монтерських) та лямочних поясів, мотузок і страхувальних канатів, а також драбин і стрем'янок. Суть технічного рішення універсального стенду пояснюється схематичними зображеннями, де на Фіг. 1 показано універсальний стенд, налаштований для випробування драбин, на Фіг. 2. - налаштований для випробувань запобіжних поясів, мотузок і канатів, а на Фіг. 3. - для випробувань лямочних поясів. Для випробування драбини (1), її (драбину) основою встановлюють на, розташований на рамі (2), робочий майданчик (3), і верхівкою опирають на бічну площину рами (4) стенду. Натяжний трос (5) лебідки (тягового барабану) (6) протягують через ролик (7), прикріплений до нижньої робочої балки (8), що опирається на бічні площини рами стенду, і до цього тросу прикріплюють динамометр (9) із страхувальним ланцюгом (10), який, у свою чергу, прикріплюють до щабля або тятиви (11) драбини тросом з гаком на кінці (12) або будь-яким іншим пристосуванням для фіксації тросу до елементів драбини. Після чого, обертаючи тяговий барабан, розтягують натяжний трос, передаючи зусилля від нього на динамометр і далі на трос з гаком на кінці, що прикріплений до елементів випробовуваної конструкції драбини. Для убезпечування випробувань, площини рами оснащені захисними екранами (13), які можуть бути виготовлені як сітки, перфоровані щити тощо. 1 UA 88993 U 5 10 15 20 25 30 35 40 45 50 Розташування нижньої робочої балки нижче рівня робочого майданчика дозволяє надавати навантаження будь-якому щаблю драбини, шляхом фіксованого переміщення, вздовж цієї балки, ролика. Універсальний стенд пристосований для випробування приставних драбин, включно одно- і багатосекційних розсувних, висячих - з щаблями і тятивами, а також стрем'янок. Для випробування запобіжного (монтерського) поясу, мотузки або канату (14), об'єкт випробування надягають на, відповідного діаметру, ролик (15), що прикріплений до верхньої робочої балки (16), яка опирається на бічні площини рами, і до, застебнутого на ролику, поясу (або зав'язаної мотузки) прикріплюють трос з гаком на кінці, з'єднаний з динамометром, що прикріплений до натяжного тросу лебідки, який проходить через ролик, закріплений на нижній робочій балці. Після чого, шляхом обертання тягового барабану, розтягують натяжний трос, передаючи зусилля від нього на динамометр, і далі на трос з гаком на кінці, що прикріплений до об'єкту випробування. Для випробування лямочного поясу (17), одягненого на, прикріплений до бічної площини рами, манекен (18) людини, лямочний пояс з'єднують з тросом із гаком на кінці, і другий кінець тросу прикріплюють до динамометра. Після чого, динамометр приєднують до натяжного тросу, який проходить через верхній та нижній ролики, і протилежним кінцем приєднується до тягового барабану (лебідки). Обертаючи тяговий барабан, розтягують натяжний трос, передаючи зусилля від нього на динамометр, і далі на трос з гаком на кінці, що прикріплений до лямочного поясу. Розширення функціональних можливостей універсального стенду відбувається за рахунок того, що принаймні одна робоча балка розташована у рамі нижче рівня робочого майданчика, а додаткові робочі балки розташовані вище рівня робочого майданчика на, визначених для випробувань ЗІЗ та драбин, висотах. Конструкція універсального стенду дозволяє зменшувати його габарити у плані, що досягається розташуванням однієї робочої балки нижче рівня робочого майданчика, а також за рахунок множини робочих балок, розташованих вище рівня робочого майданчика, і за рахунок використання вертикальних площин стенду для спирання елементів ЗІЗ та драбин. Технічне рішення стенду що заявляється, забезпечує можливість механічних експлуатаційних випробувань запобіжних поясів, страхувальних канатів, рятувальних мотузок, драбин і стрем'янок на одному універсальному стенді. Фігури креслення: Фіг. 1. Схематичне зображення універсального стенду, налаштованого для випробувань драбин. Фіг. 2. Схематичне зображення універсального стенду, налаштованого для випробувань запобіжних поясів, мотузок і канатів. Фіг. 3. Схематичне зображення універсального стенду, налаштованого для випробувань лямочних поясів. 1 - драбина; 2 - рама; 3 - робочий майданчик; 4 - бічна площина рами; 5 - натяжний трос; 6 лебідка (тяговий барабан); 7 - ролик, прикріплений до нижньої робочої балки; 8 - нижня робоча балка; 9 - динамометр; 10 - страхувальний ланцюг; 11 - щабель або тятива; 12 - трос із гаком на кінці; 13 - захисний екран; 14 - пояс, мотузка або канат; 15 - ролик, прикріплений до верхньої робочої балки; 16 - верхня робоча балка; 17 - лямочний пояс; 18 - манекен. Технічне рішення універсального стенду забезпечує можливість випробування під навантаженням запобіжних поясів, страхувальних канатів, рятувальних мотузок, драбин і стрем'янок на одному стенді. Універсальний стенд для механічних експлуатаційних випробувань запобіжних поясів, страхувальних канатів, драбин і стрем'янок може бути виготовлений на будь-якому виробництві, пристосованому для виготовлення виробів з металу та композитних матеріалів, із застосуванням слюсарно-монтажних робіт, зварювання і механічної обробки матеріалів, деталей та механізмів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Універсальний стенд для механічних експлуатаційних випробувань запобіжних поясів, страхувальних канатів, драбин і стрем'янок, що містить раму, два, встановлені на різній висоті, направляючих трос, ролика, що обертаються в протилежних напрямках, через один з яких проходить натяжний трос з гаком на кінці - для кріплення тросу до одного з елементів випробуваної конструкції, тяговий барабан (лебідка) для намотування на нього тросу, динамометр, який відрізняється тим, що рама виконана як просторова конструкція, площини 2 UA 88993 U 5 якої є робочими майданчиками для кріплення робочої площадки та робочих балок, і, разом з тим, площини рами є опорами для драбин різного призначення, при цьому, принаймні одна робоча балка розташована у рамі нижче рівня робочого майданчика, а, не менше ніж одна, додаткова робоча балка розташована вище рівня робочого майданчика на множині висот, що призначені для випробувань засобів індивідуального захисту. 3 UA 88993 U 4 UA 88993 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
