Стенд для випробування фрикційних запобіжних муфт
Номер патенту: 37469
Опубліковано: 25.11.2008
Автори: Довжук Сергій Олександрович, Лушников Вячеслав Михайлович, Невдаха Андрій Юрійович, Златопольський Федір Йосипович, Невдаха Юрій Андрійович
Формула / Реферат
Стенд для випробування фрикційних запобіжних муфт, що містить раму і встановлені на ній електродвигун з редуктором, вихідний вал якого з'єднаний з ведучою півмуфтою випробуваної муфти, опори для вала веденої півмуфти, мають пристрій включення муфти і тензопристрій контролю навантаження, який відрізняється тим, що на ведучій півмуфті закріплене кільце з діаметрально розташованими магнітними кернами, а на веденій півмуфті закріплена тороїдальна котушка і два струмознімних кільця, електрично зв'язаних з тороїдальною котушкою, а кільця через ковзаючі контакти з'єднані з реєструючим пристроєм.
Текст

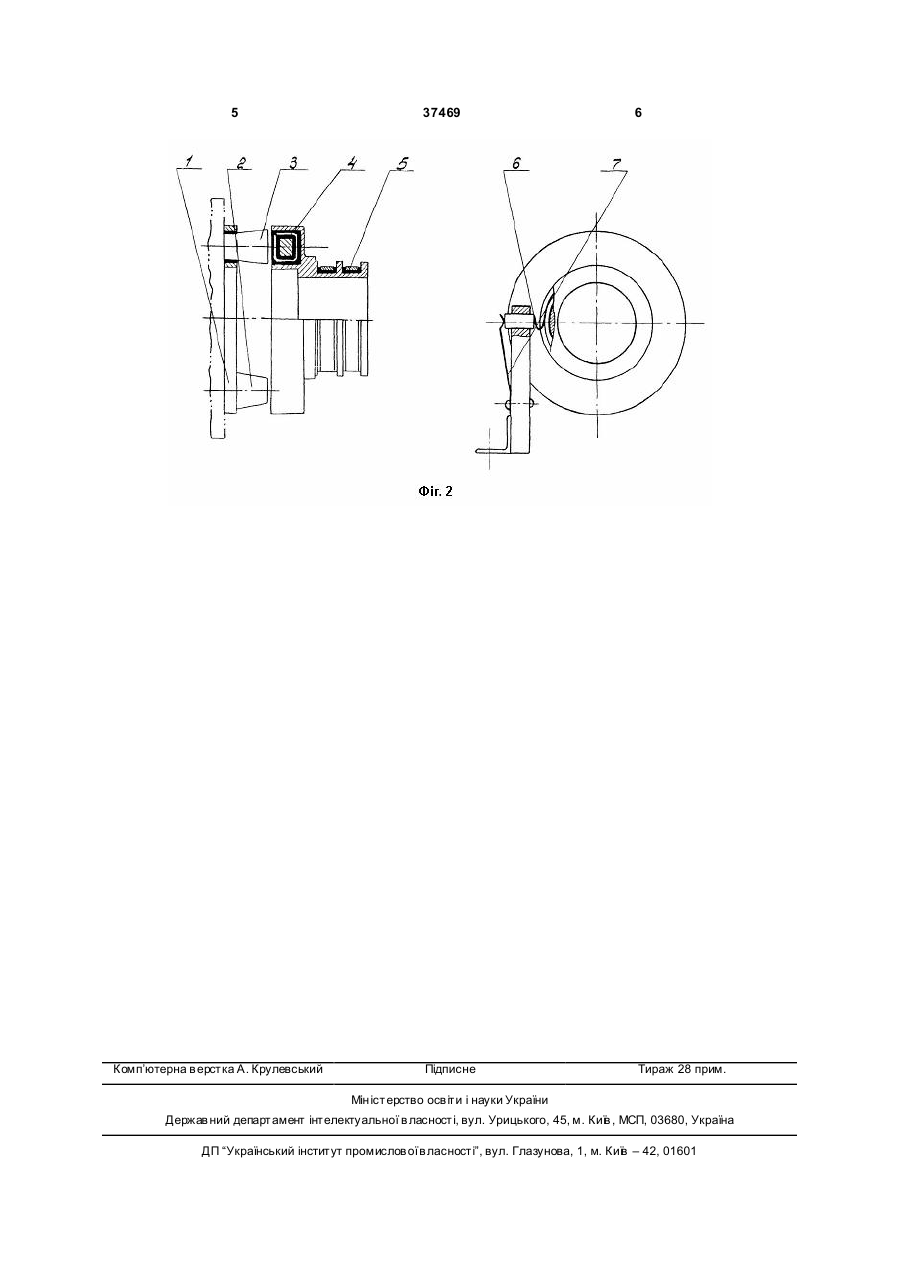

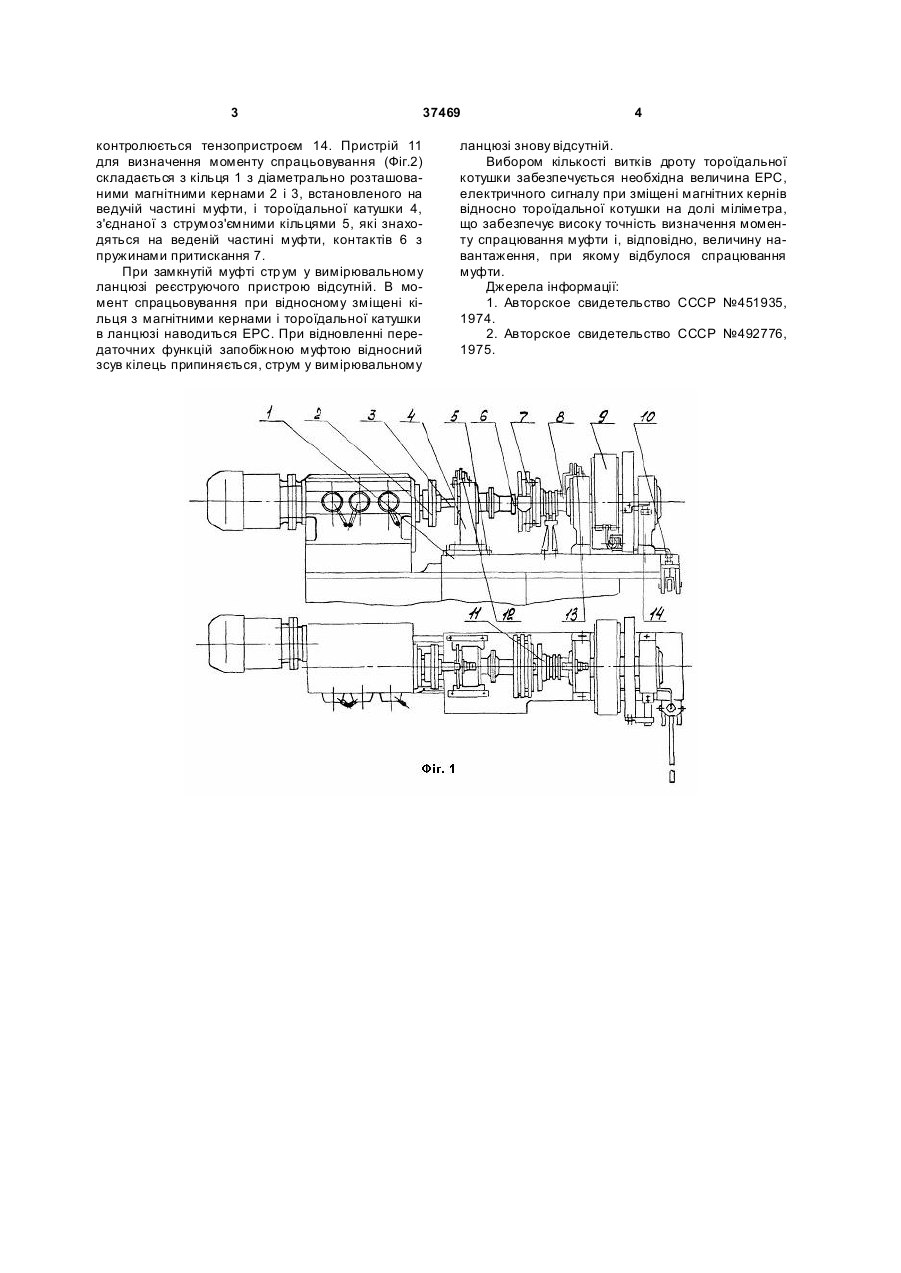

Стенд для випробування фрикційних запобіж 3 37469 контролюється тензопристроєм 14. Пристрій 11 для визначення моменту спрацьовування (Фіг.2) складається з кільця 1 з діаметрально розташованими магнітними кернами 2 і 3, встановленого на ведучій частині муфти, і тороїдальної катушки 4, з'єднаної з струмоз'ємними кільцями 5, які знаходяться на веденій частині муфти, контактів 6 з пружинами притискання 7. При замкнутій муфті стр ум у вимірювальному ланцюзі реєструючого пристрою відсутній. В момент спрацьовування при відносному зміщені кільця з магнітними кернами і тороїдальної катушки в ланцюзі наводиться ЕРС. При відновленні передаточних функцій запобіжною муфтою відносний зсув кілець припиняється, струм у вимірювальному 4 ланцюзі знову відсутній. Вибором кількості витків дроту тороїдальної котушки забезпечується необхідна величина ЕРС, електричного сигналу при зміщені магнітних кернів відносно тороїдальної котушки на долі міліметра, що забезпечує високу точність визначення моменту спрацювання муфти і, відповідно, величину навантаження, при якому відбулося спрацювання муфти. Джерела інформації: 1. Авторское свидетельство СССР №451935, 1974. 2. Авторское свидетельство СССР №492776, 1975. 5 Комп’ютерна в ерстка А. Крулевський 37469 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTestbench for testing friction safety clutches
Автори англійськоюZlatopolskyi Fedir Yosypovych, Lushnikov Viacheslav Mykhailovych, Nevdakha Yuriy Andriyovych, Dovzhuk Serhii Oleksandrovych, Nevdakha Andrii Yuriiovych
Назва патенту російськоюСтенд для испытания фрикционных предохранительных муфт
Автори російськоюЗлатопольский Федор Иосифович, Лушников Вячеслав Михайлович, Невдаха Юрий Андреевич, Довжук Сергей Александрович, Невдаха Андрей Юрьевич
МПК / Мітки
МПК: G01M 13/00
Мітки: стенд, муфт, випробування, запобіжних, фрикційних
