Пристрій для мічення риби

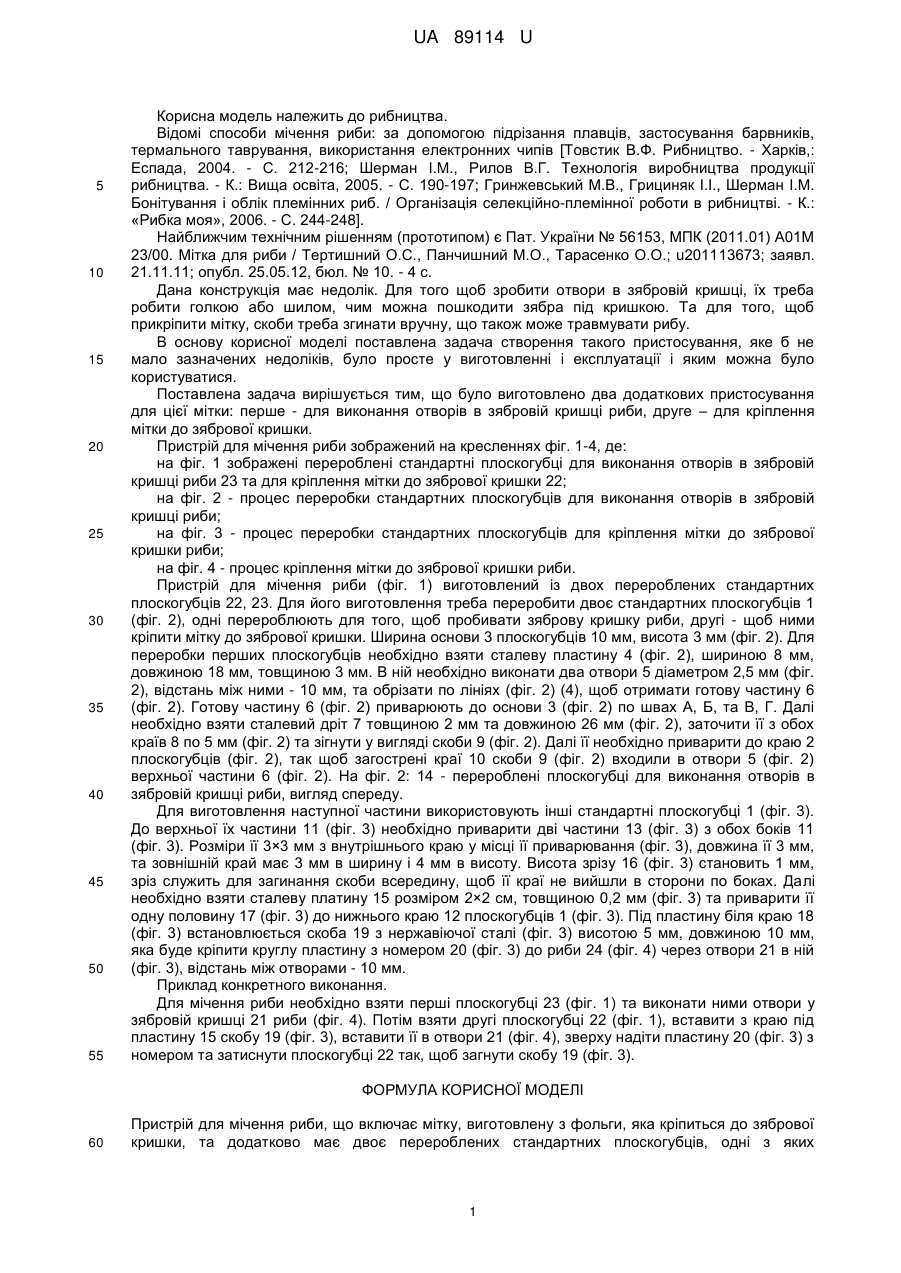

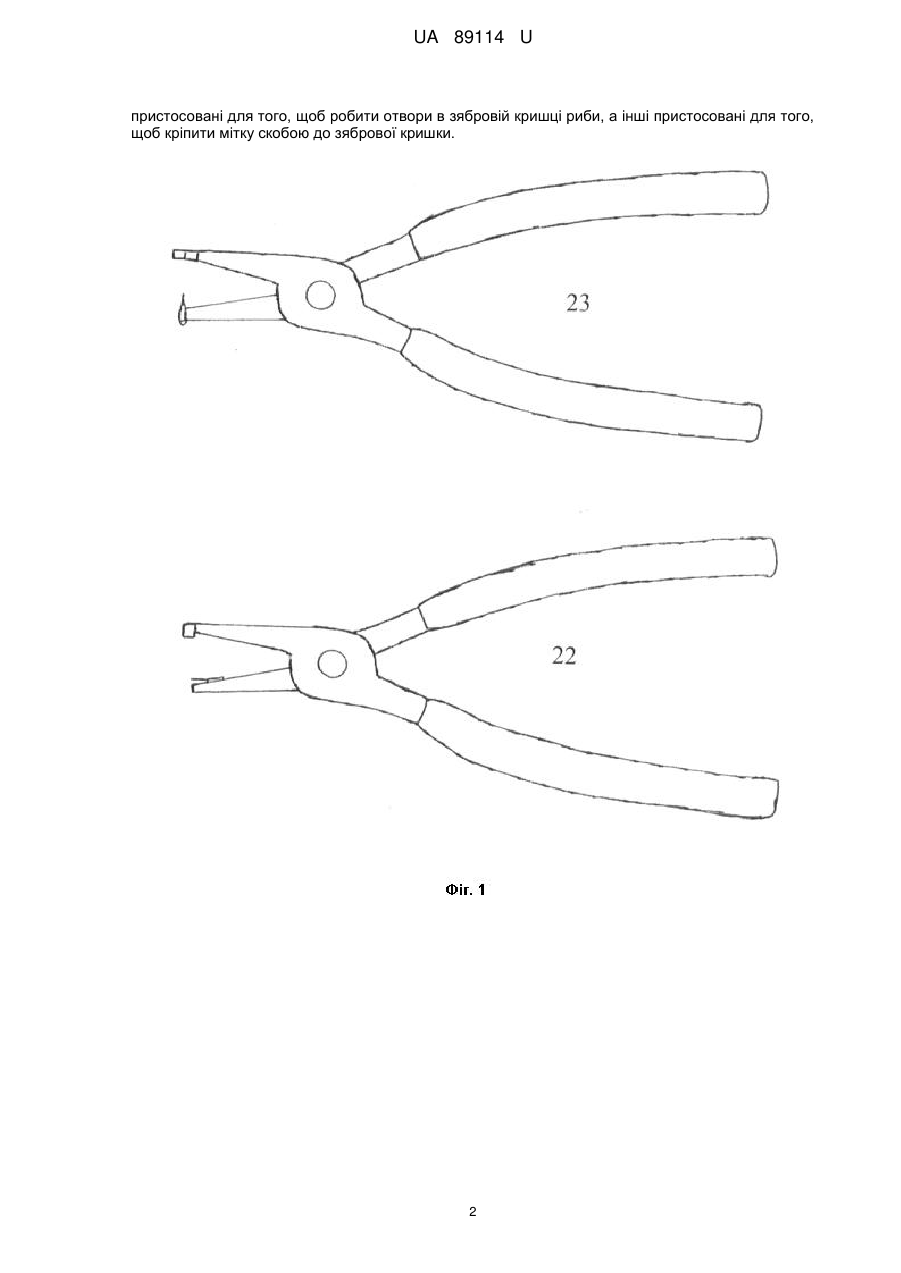

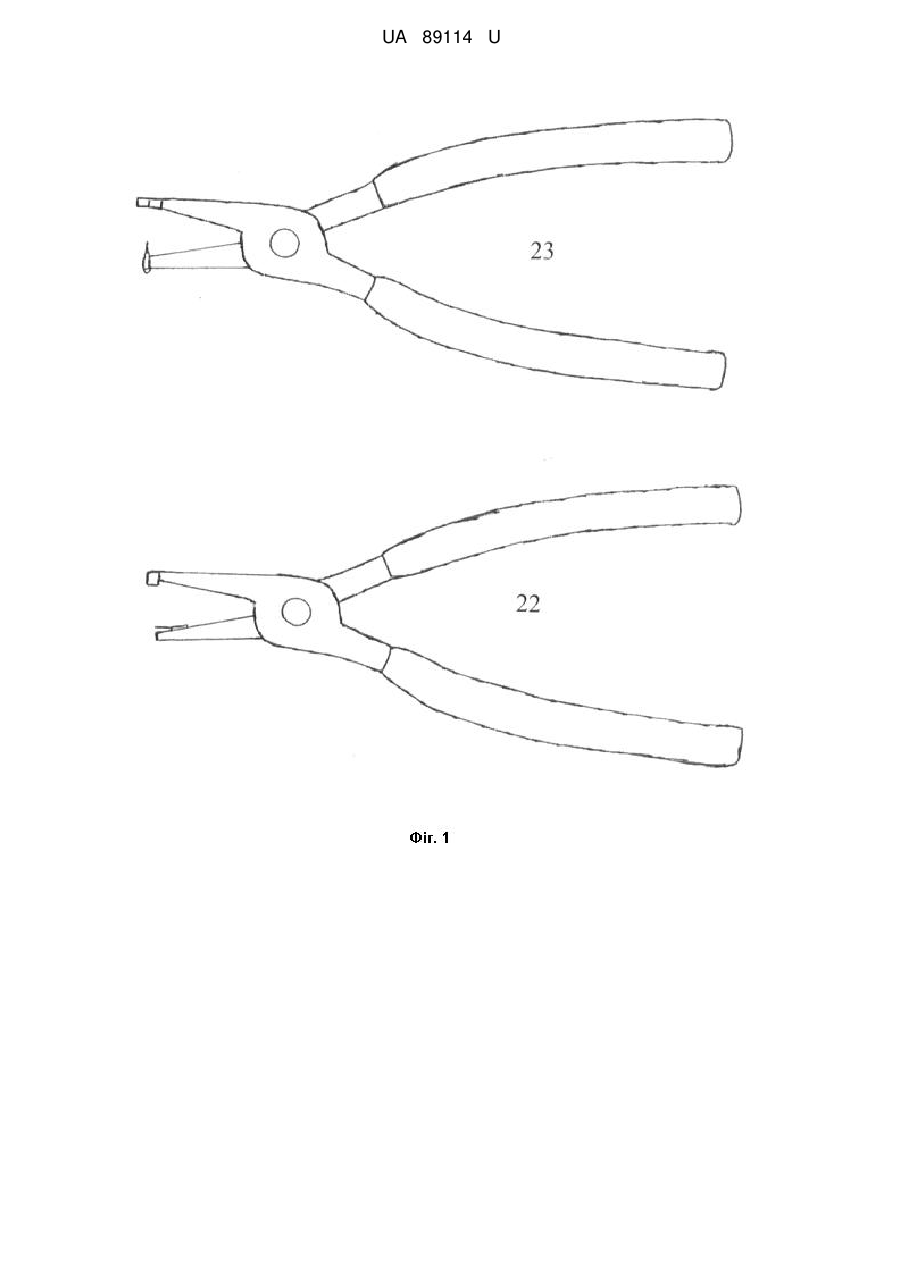

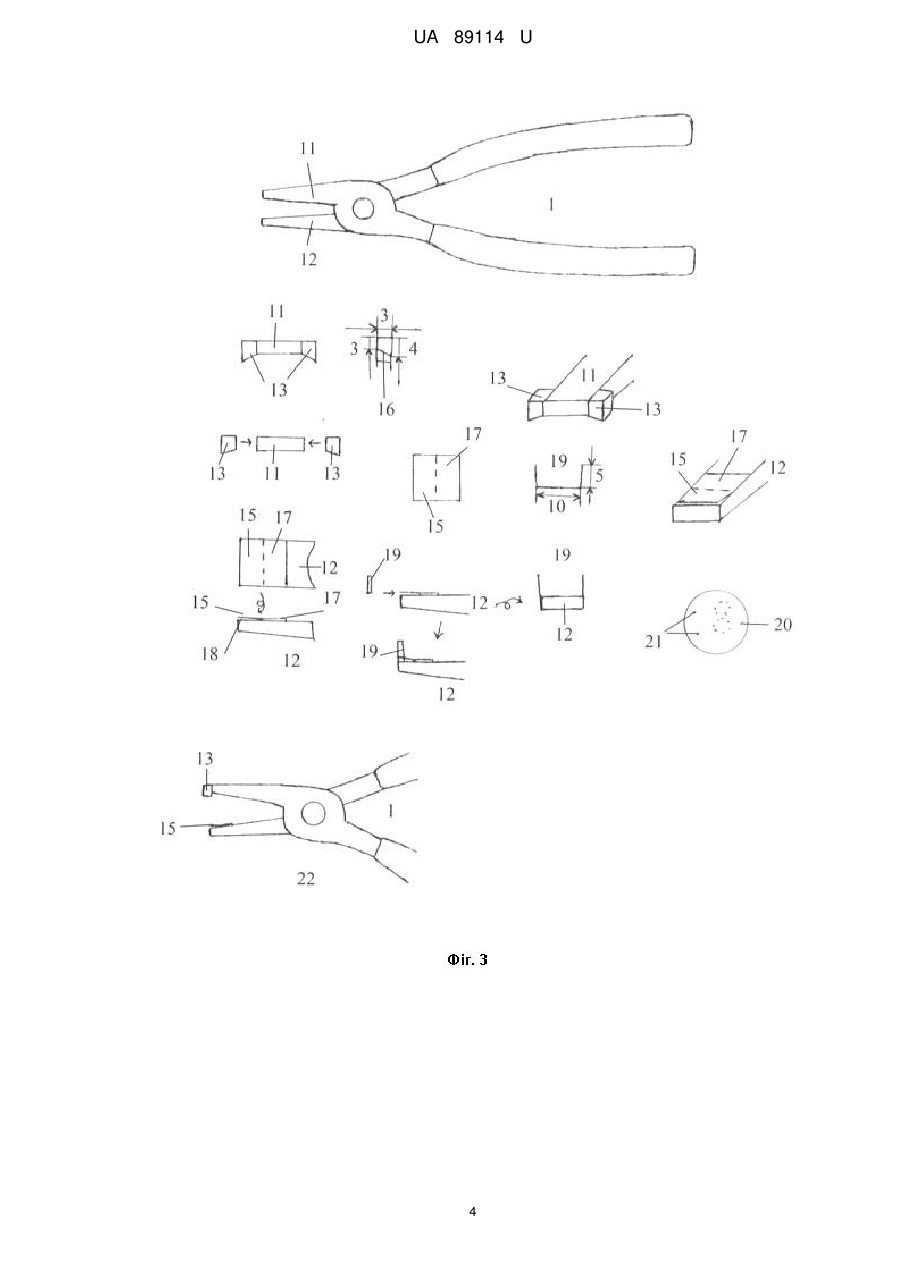

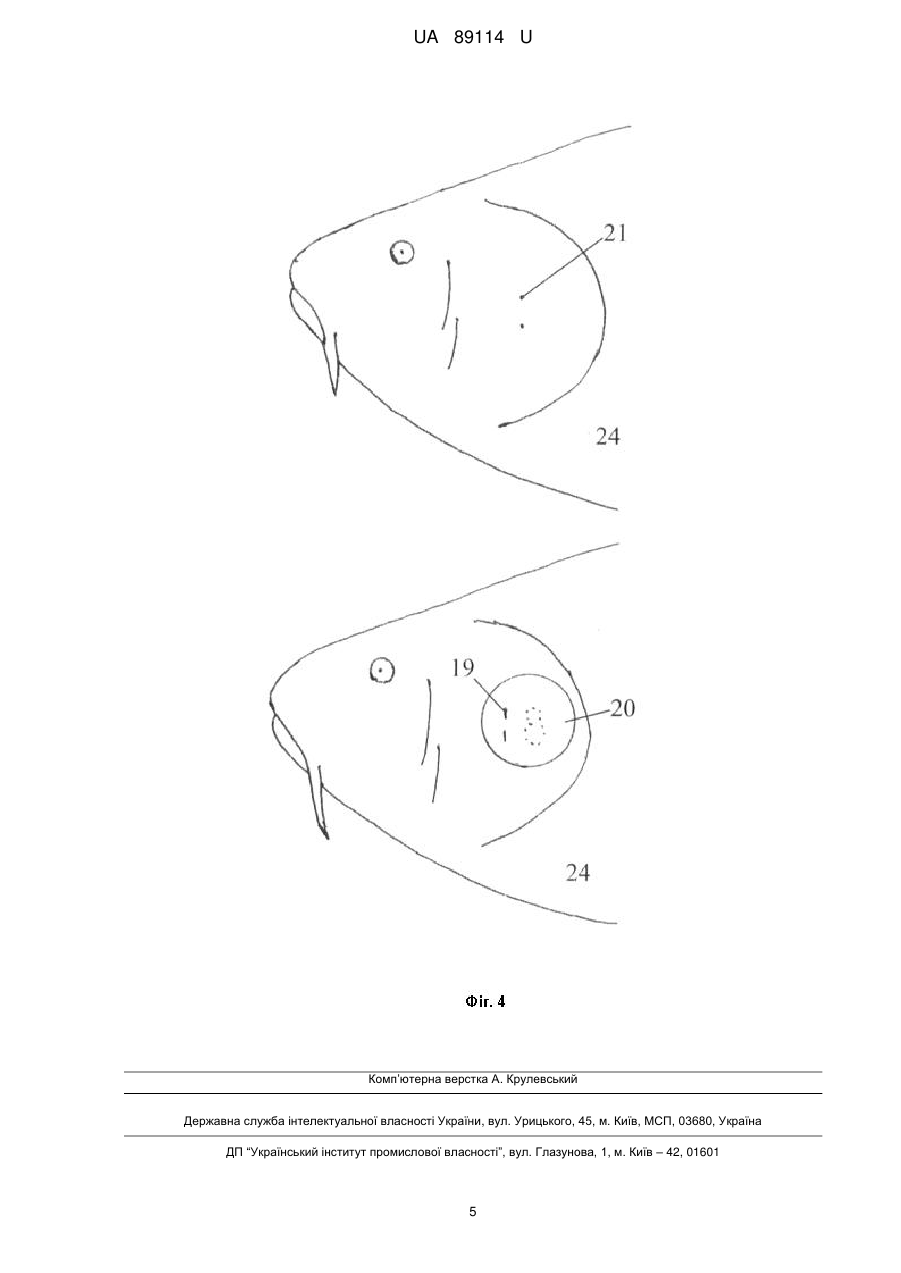

Реферат: UA 89114 U UA 89114 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до рибництва. Відомі способи мічення риби: за допомогою підрізання плавців, застосування барвників, термального таврування, використання електронних чипів [Товстик В.Ф. Рибництво. - Харків,: Еспада, 2004. - С. 212-216; Шерман І.М., Рилов В.Г. Технологія виробництва продукції рибництва. - К.: Вища освіта, 2005. - С. 190-197; Гринжевський М.В., Грициняк І.І., Шерман І.М. Бонітування і облік племінних риб. / Організація селекційно-племінної роботи в рибництві. - К.: «Рибка моя», 2006. - С. 244-248]. Найближчим технічним рішенням (прототипом) є Пат. України № 56153, МПК (2011.01) А01М 23/00. Мітка для риби / Тертишний О.С., Панчишний М.О., Тарасенко О.О.; u201113673; заявл. 21.11.11; опубл. 25.05.12, бюл. № 10. - 4 с. Дана конструкція має недолік. Для того щоб зробити отвори в зябровій кришці, їх треба робити голкою або шилом, чим можна пошкодити зябра під кришкою. Та для того, щоб прикріпити мітку, скоби треба згинати вручну, що також може травмувати рибу. В основу корисної моделі поставлена задача створення такого пристосування, яке б не мало зазначених недоліків, було просте у виготовленні і експлуатації і яким можна було користуватися. Поставлена задача вирішується тим, що було виготовлено два додаткових пристосування для цієї мітки: перше - для виконання отворів в зябровій кришці риби, друге – для кріплення мітки до зябрової кришки. Пристрій для мічення риби зображений на кресленнях фіг. 1-4, де: на фіг. 1 зображені перероблені стандартні плоскогубці для виконання отворів в зябровій кришці риби 23 та для кріплення мітки до зябрової кришки 22; на фіг. 2 - процес переробки стандартних плоскогубців для виконання отворів в зябровій кришці риби; на фіг. 3 - процес переробки стандартних плоскогубців для кріплення мітки до зябрової кришки риби; на фіг. 4 - процес кріплення мітки до зябрової кришки риби. Пристрій для мічення риби (фіг. 1) виготовлений із двох перероблених стандартних плоскогубців 22, 23. Для його виготовлення треба переробити двоє стандартних плоскогубців 1 (фіг. 2), одні перероблюють для того, щоб пробивати зяброву кришку риби, другі - щоб ними кріпити мітку до зябрової кришки. Ширина основи 3 плоскогубців 10 мм, висота 3 мм (фіг. 2). Для переробки перших плоскогубців необхідно взяти сталеву пластину 4 (фіг. 2), шириною 8 мм, довжиною 18 мм, товщиною 3 мм. В ній необхідно виконати два отвори 5 діаметром 2,5 мм (фіг. 2), відстань між ними - 10 мм, та обрізати по лініях (фіг. 2) (4), щоб отримати готову частину 6 (фіг. 2). Готову частину 6 (фіг. 2) приварюють до основи 3 (фіг. 2) по швах А, Б, та В, Г. Далі необхідно взяти сталевий дріт 7 товщиною 2 мм та довжиною 26 мм (фіг. 2), заточити її з обох країв 8 по 5 мм (фіг. 2) та зігнути у вигляді скоби 9 (фіг. 2). Далі її необхідно приварити до краю 2 плоскогубців (фіг. 2), так щоб загострені краї 10 скоби 9 (фіг. 2) входили в отвори 5 (фіг. 2) верхньої частини 6 (фіг. 2). На фіг. 2: 14 - перероблені плоскогубці для виконання отворів в зябровій кришці риби, вигляд спереду. Для виготовлення наступної частини використовують інші стандартні плоскогубці 1 (фіг. 3). До верхньої їх частини 11 (фіг. 3) необхідно приварити дві частини 13 (фіг. 3) з обох боків 11 (фіг. 3). Розміри її 3×3 мм з внутрішнього краю у місці її приварювання (фіг. 3), довжина її 3 мм, та зовнішній край має 3 мм в ширину і 4 мм в висоту. Висота зрізу 16 (фіг. 3) становить 1 мм, зріз служить для загинання скоби всередину, щоб її краї не вийшли в сторони по боках. Далі необхідно взяти сталеву платину 15 розміром 2×2 см, товщиною 0,2 мм (фіг. 3) та приварити її одну половину 17 (фіг. 3) до нижнього краю 12 плоскогубців 1 (фіг. 3). Під пластину біля краю 18 (фіг. 3) встановлюється скоба 19 з нержавіючої сталі (фіг. 3) висотою 5 мм, довжиною 10 мм, яка буде кріпити круглу пластину з номером 20 (фіг. 3) до риби 24 (фіг. 4) через отвори 21 в ній (фіг. 3), відстань між отворами - 10 мм. Приклад конкретного виконання. Для мічення риби необхідно взяти перші плоскогубці 23 (фіг. 1) та виконати ними отвори у зябровій кришці 21 риби (фіг. 4). Потім взяти другі плоскогубці 22 (фіг. 1), вставити з краю під пластину 15 скобу 19 (фіг. 3), вставити її в отвори 21 (фіг. 4), зверху надіти пластину 20 (фіг. 3) з номером та затиснути плоскогубці 22 так, щоб загнути скобу 19 (фіг. 3). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для мічення риби, що включає мітку, виготовлену з фольги, яка кріпиться до зябрової кришки, та додатково має двоє перероблених стандартних плоскогубців, одні з яких 1 UA 89114 U пристосовані для того, щоб робити отвори в зябровій кришці риби, а інші пристосовані для того, щоб кріпити мітку скобою до зябрової кришки. 2 UA 89114 U 3 UA 89114 U 4 UA 89114 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
