Пристрій для укладення риби в банки

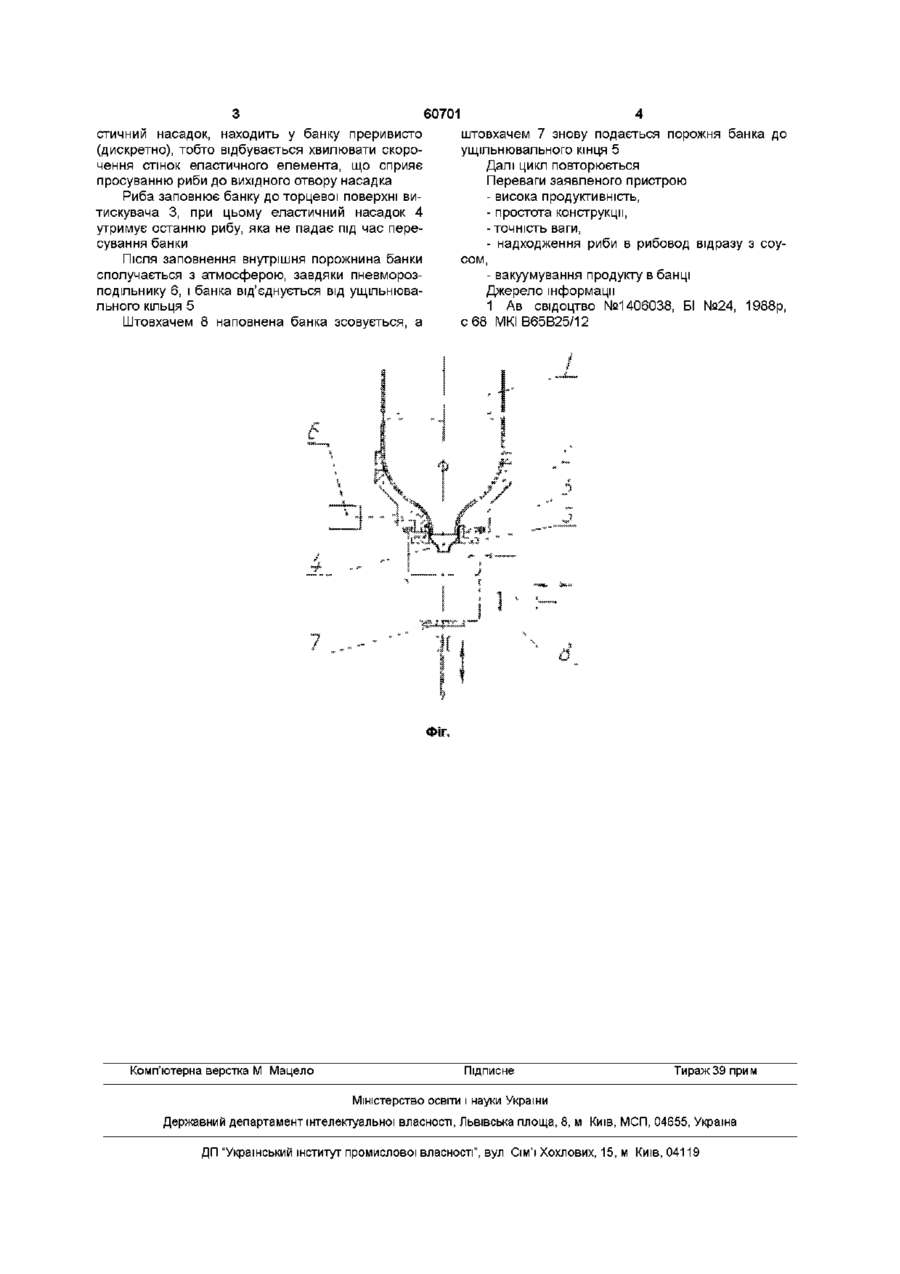

Пристрій для укладення риби в банки, який містить рибовід, механізми подавання та відве дення банок, який відрізняється тим, що нижня частина рибоводу виконана сферичною, перехідною у циліндричну, має еластичний насадок грушоподібної форми, що закінчується звужувальним отвором, верхня частина корпусу рибоводу виконана з радіально розміщеними отворами, а до днища корпусу рибоводу приєднаний пневморозподільник Винахід належить до рибної промисловості, конкретно до механізації укладення дрібної риби в банки, і може бути використаний у ЛІНІЯХ виробництва консервів та пресервів Відома машина для наповнення банок рибою (1) Машина складається з віброжолоба, механізму відокремлення дози, що містить ніж, зрушуваний у вертно-поступний рух по горизонталі, формувач, набивний поршень і механізм підводу пустих ті відводу наповнених банок Проте, суттєвим недоліком цієї машини є травмування риби під час відокремлення дози Крім того, невисока продуктивність, складність конструкції та наявність вібрації В основу винаходу поставлене завдання підвищити продуктивність пристрою, спростити конструкцію та ліквідувати травмування риби Поставлене завдання досягається тим, що пристрій для укладення риби в банки, містить рибовод і механізми подавання та відведення банок, відрізняється тим, що нижня пластина рибоводу виконана сферичною, перехідною у циліндричну, яка має еластичний насадок грушоподібної форми, що закінчується звужувальним отвором, верхня частина корпусу рибоводу виконана з радіально розміщеними отворами, а до днища корпусу рибоводу приєднаний пневморозподільник Завдяки особливій конструкції еластичного насадка отворам у рибоводі та наявності вакууму, заповнення банки здійснюється за дуже короткий час, за рахунок чого пристрій має високу продуктивність, точність ваги та вакуумування продукту в банці Винахід пояснюється кресленням Пристрій містить ємність для риби, що являє собою вертикально встановлений рибовод 1, до нижньої частини якого закріплений корпус 2 Корпус 2 має внутрішню сферичну поверхню, повільно перехідну вниз у циліндричний отвір, до якого закріплюється витискувач 3, еластичний насадок 4, а також канавка для установки ущільнювального кільця 5 До днища корпусу 2 підключений пневморозподільник 6, а верхня частина корпусу 2 містить радіально розташовані отвори Пристрій містить штовхач 7 подання банок до ущільнювального кінця 5 і штовхач 8 переміщування наповненої банки в горизонтальному напрямку Працює пристрій таким чином У рибовод 1 завантажується риба Порожня банка подається штовхачем 7 до ущільнювального кільця 5 і вмикається пневморозподільник 6, повітря з банки відсосується Риба з рибоводу 1 під дією атмосферного тиску заповнює банку до торцевої поверхні витискувача 3 Радіальні отвори в корпусі 2 забезпечують надходження атмосферного повітря всередину рибоводу 1 через невеликий шар риби, тим самим зменшується тертя риби об стінку рибоводу 1 Риба надходить у банку через еластичний насадок 4, який являє собою гумовий елемент грушоподібної форми, що закінчується звужувальним отвором Еластичний насадок 4 здійснює перестальтичний рух за рахунок того, що риба має змінну площину поперечного перерізу, проходячи через ела 1 о (О 60701 стичний насадок, находить у банку преривисто (дискретно), тобто відбувається хвилювати скорочення стінок еластичного елемента, що сприяє просуванню риби до вихідного отвору насадка Риба заповнює банку до торцевої поверхні витискувача 3, при цьому еластичний насадок 4 утримує останню рибу, яка не падає під час пересування банки Після заповнення внутрішня порожнина банки сполучається з атмосферою, завдяки пневморозподільнику 6, і банка від'єднується від ущільнювального кільця 5 Штовхачем 8 наповнена банка зсовується, а Комп'ютерна верстка М Мацело штовхачем 7 знову подається порожня банка до ущільнювального кінця 5 Далі цикл повторюється Переваги заявленого пристрою - висока продуктивність, - простота конструкції, -точність ваги, - надходження риби в рибовод відразу з соусом, - вакуумування продукту в банці Джерело інформації 1 Ав свідоцтво №1406038, БІ №24, 1988р, с 68 МКІ В65В25/12 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
