Ствольна коробка пневматичної гвинтівки

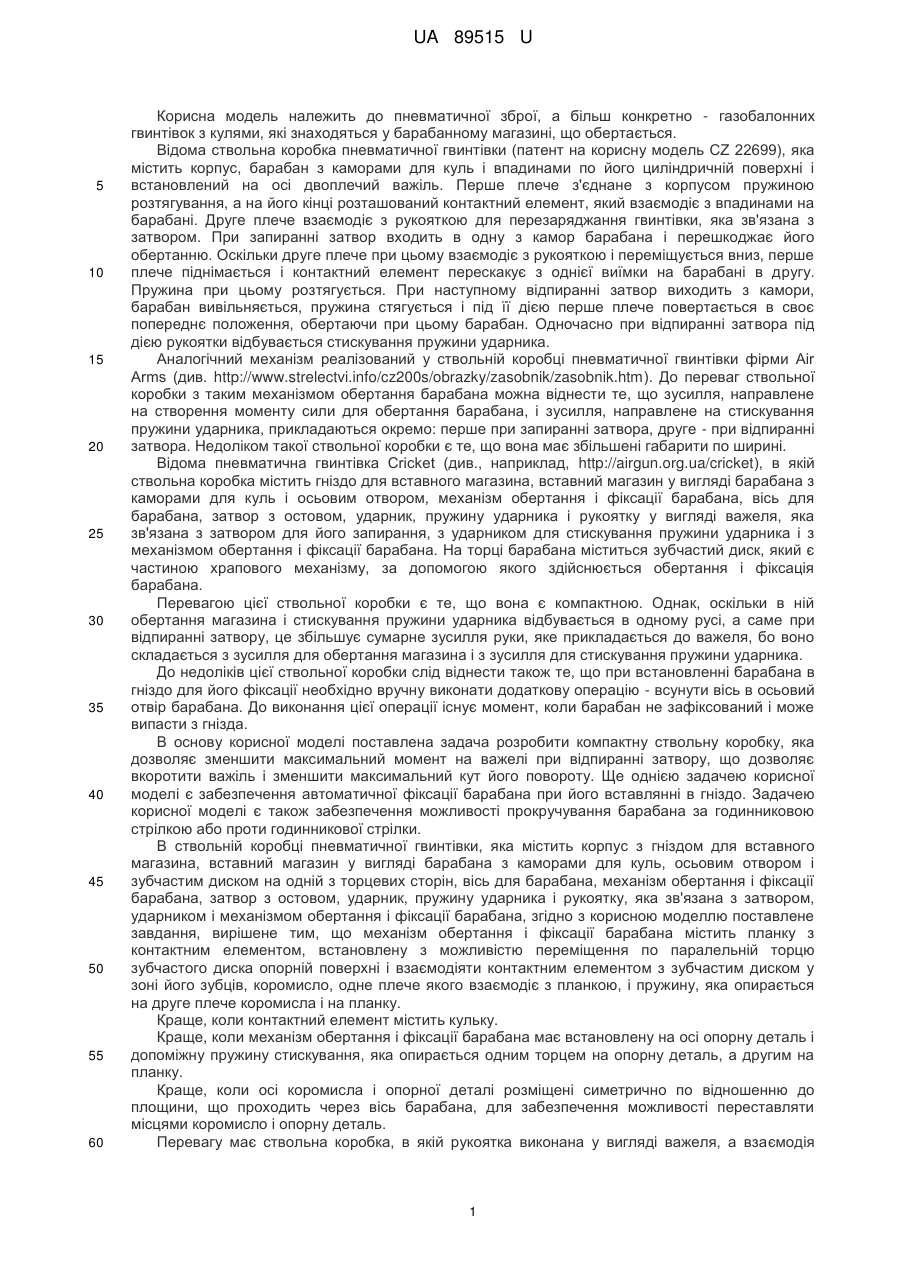

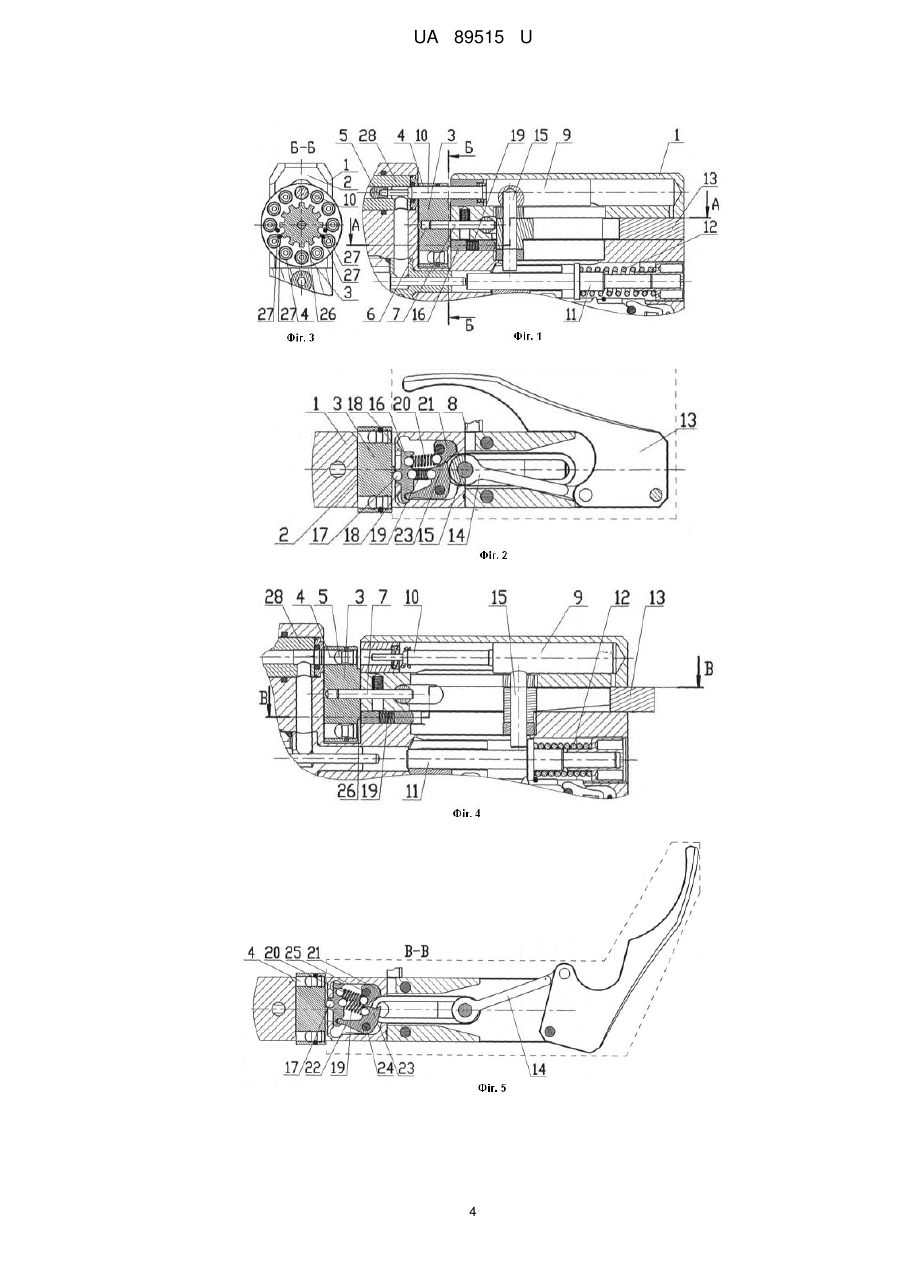

Реферат: Ствольна коробка пневматичної гвинтівки містить корпус з гніздом для вставного магазина, вставний магазин у вигляді барабана з каморами для куль, осьовим отвором і зубчастим диском на одній з торцевих сторін, вісь для барабана, механізм обертання і фіксації барабана, затвор з остовом, ударник, пружину ударника і рукоятку, яка зв'язана з затвором, ударником і механізмом обертання і фіксації барабана. Механізм обертання і фіксації барабана містить планку з контактним елементом, встановлену з можливістю переміщення по паралельній торцю зубчастого диска опорній поверхні і взаємодіяти контактним елементом з зубчастим диском у зоні його зубців, встановлене на осі коромисло, одне плече якого взаємодіє з планкою, і пружину, яка опирається на друге плече коромисла і на планку. UA 89515 U (12) UA 89515 U UA 89515 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пневматичної зброї, а більш конкретно - газобалонних гвинтівок з кулями, які знаходяться у барабанному магазині, що обертається. Відома ствольна коробка пневматичної гвинтівки (патент на корисну модель CZ 22699), яка містить корпус, барабан з каморами для куль і впадинами по його циліндричній поверхні і встановлений на осі двоплечий важіль. Перше плече з'єднане з корпусом пружиною розтягування, а на його кінці розташований контактний елемент, який взаємодіє з впадинами на барабані. Друге плече взаємодіє з рукояткою для перезаряджання гвинтівки, яка зв'язана з затвором. При запиранні затвор входить в одну з камор барабана і перешкоджає його обертанню. Оскільки друге плече при цьому взаємодіє з рукояткою і переміщується вниз, перше плече піднімається і контактний елемент перескакує з однієї виїмки на барабані в другу. Пружина при цьому розтягується. При наступному відпиранні затвор виходить з камори, барабан вивільняється, пружина стягується і під її дією перше плече повертається в своє попереднє положення, обертаючи при цьому барабан. Одночасно при відпиранні затвора під дією рукоятки відбувається стискування пружини ударника. Аналогічний механізм реалізований у ствольній коробці пневматичної гвинтівки фірми Air Arms (див. http://www.strelectvi.info/cz200s/obrazky/zasobnik/zasobnik.htm). До переваг ствольної коробки з таким механізмом обертання барабана можна віднести те, що зусилля, направлене на створення моменту сили для обертання барабана, і зусилля, направлене на стискування пружини ударника, прикладаються окремо: перше при запиранні затвора, друге - при відпиранні затвора. Недоліком такої ствольної коробки є те, що вона має збільшені габарити по ширині. Відома пневматична гвинтівка Cricket (див., наприклад, http://airgun.org.ua/cricket), в якій ствольна коробка містить гніздо для вставного магазина, вставний магазин у вигляді барабана з каморами для куль і осьовим отвором, механізм обертання і фіксації барабана, вісь для барабана, затвор з остовом, ударник, пружину ударника і рукоятку у вигляді важеля, яка зв'язана з затвором для його запирання, з ударником для стискування пружини ударника і з механізмом обертання і фіксації барабана. На торці барабана міститься зубчастий диск, який є частиною храпового механізму, за допомогою якого здійснюється обертання і фіксація барабана. Перевагою цієї ствольної коробки є те, що вона є компактною. Однак, оскільки в ній обертання магазина і стискування пружини ударника відбувається в одному русі, а саме при відпиранні затвору, це збільшує сумарне зусилля руки, яке прикладається до важеля, бо воно складається з зусилля для обертання магазина і з зусилля для стискування пружини ударника. До недоліків цієї ствольної коробки слід віднести також те, що при встановленні барабана в гніздо для його фіксації необхідно вручну виконати додаткову операцію - всунути вісь в осьовий отвір барабана. До виконання цієї операції існує момент, коли барабан не зафіксований і може випасти з гнізда. В основу корисної моделі поставлена задача розробити компактну ствольну коробку, яка дозволяє зменшити максимальний момент на важелі при відпиранні затвору, що дозволяє вкоротити важіль і зменшити максимальний кут його повороту. Ще однією задачею корисної моделі є забезпечення автоматичної фіксації барабана при його вставлянні в гніздо. Задачею корисної моделі є також забезпечення можливості прокручування барабана за годинниковою стрілкою або проти годинникової стрілки. В ствольній коробці пневматичної гвинтівки, яка містить корпус з гніздом для вставного магазина, вставний магазин у вигляді барабана з каморами для куль, осьовим отвором і зубчастим диском на одній з торцевих сторін, вісь для барабана, механізм обертання і фіксації барабана, затвор з остовом, ударник, пружину ударника і рукоятку, яка зв'язана з затвором, ударником і механізмом обертання і фіксації барабана, згідно з корисною моделлю поставлене завдання, вирішене тим, що механізм обертання і фіксації барабана містить планку з контактним елементом, встановлену з можливістю переміщення по паралельній торцю зубчастого диска опорній поверхні і взаємодіяти контактним елементом з зубчастим диском у зоні його зубців, коромисло, одне плече якого взаємодіє з планкою, і пружину, яка опирається на друге плече коромисла і на планку. Краще, коли контактний елемент містить кульку. Краще, коли механізм обертання і фіксації барабана має встановлену на осі опорну деталь і допоміжну пружину стискування, яка опирається одним торцем на опорну деталь, а другим на планку. Краще, коли осі коромисла і опорної деталі розміщені симетрично по відношенню до площини, що проходить через вісь барабана, для забезпечення можливості переставляти місцями коромисло і опорну деталь. Перевагу має ствольна коробка, в якій рукоятка виконана у вигляді важеля, а взаємодія 1 UA 89515 U 5 10 15 20 25 30 35 40 45 50 55 60 важеля з затвором, ударником і механізмом обертання і фіксації барабана відбувається за допомогою шарнірно закріпленого на важелі шатуна. На одній з поверхонь гнізда можуть бути виконані один або декілька виступів, на які при вставлянні магазина в гніздо може опиратися барабан. Перевагу має ствольна коробка, в якій рукоятка кінематично зв'язана з віссю для барабана з можливістю вводити її в осьовий отвір барабана при запиранні затвора після вставляння барабана в гніздо. Краще, коли вісь для барабана оснащена ручкою для виведення осі з осьового отвору барабана при вийманні барабана з гнізда. Далі описано варіант здійснення корисної моделі з посиланнями на креслення, де ствольна коробка показана при запертому затворі: фіг. 1 - вертикальний розріз, фіг. 2 - розріз А-А, фіг. 3 розріз Б-Б, і при відпертому затворі: фіг. 4 - вертикальний розріз, фіг. 5 - розріз В-В. Ствольна коробка пневматичної гвинтівки містить корпус 1 з гніздом 2 для вставного магазина, вставний магазин у вигляді барабана 3 з каморами 4 для куль 5 і осьовим отвором 6, вісь 7 для барабана з ручкою 8, затвор 9 з остовом 10, ударник 11, пружину 12 ударника, рукоятку у вигляді важеля 13 і шатун 14, який одним кінцем шарнірно з'єднаний з важелем 13, а другим через штифт 15 з затвором 9. Ствольна коробка містить також механізм обертання і фіксації барабана, який має планку 16 з контактним елементом 17 у вигляді кульки, опорну поверхню 18 для планки, пружину 19, допоміжну пружину 20, опорну деталь 21 для допоміжної пружини і коромисло, яке має перше плече 22 і друге плече 23. Коромисло встановлене на осі 24 з можливістю обертання, а опорна деталь на осі 25 нерухомо. На торцевій поверхні барабана, зверненій в бік рукоятки, міститься зубчастий диск 26, а на відповідній поверхні гнізда 2 барабана виконані виступи 27. Робота ствольної коробки відбувається так. При відпертому затворі 9 і вийнятому з гнізда 2 барабані 3 його камори 4 споряджають кулями 5, після чого вставляють барабан в гніздо. Зубчастий диск 26 опиняється проміж виступів 27. Це забезпечує попередню фіксацію барабана, яка запобігає випадковому випаданню його вбік. При запиранні затвора важіль 13 рухають вперед (в сторону барабана), і вступає в дію кінематичний механізм ствольної коробки (обведений пунктирною лінією). Вісь 7 входить в осьовий отвір б, чим остаточно фіксує барабан у ствольній коробці. Шатун 14 переміщує штифт 15, а з ним і затвор 9, остов якого 10 подає кулю 4 в ствол 28 гвинтівки. В кінці свого руху шатун 14 входить в контакт - з зовнішньою стороною другого плеча 23 коромисла. Під дією шатуна друге плече 23 коромисла повертається разом з коромислом на осі 24 проти годинникової стрілки і стискує пружину 19, а перше плече 22, повертаючись в тому ж напрямку, починає тягнути за собою планку 16. До початку руху планки 16 кулька контактного елемента 17 знаходилась в одній із впадин між зубцями зубчастого диска 26. Але при переміщенні планки контактний елемент 17 не може обернути барабан, оскільки остов 10 затвора знаходиться в одній з камор 4 барабана і перешкоджає його обертанню. Через це кулька контактного елемента, відтискуючи планку 16 від опорної поверхні 18, перескакує в іншу впадину, а планка під дією пружини 19 і допоміжної пружини 20 знову притискується до опорної поверхні 18, при цьому пружина 19 опиняється у максимально стиснутому стані і тим самим створює момент сили, достатній для обертання барабана, а допоміжна пружина 20 забезпечує стійке притискування планки до опорної поверхні і надійне функціонування механізму повороту барабана. Таким чином, завдяки зусиллю, прикладеному для запирання затвора 9, на барабані 3 створений момент сили, достатній на його обертання. Після пострілу здійснюють відпирання затвора 9. Для цього важіль 13 рухають назад. Шатун переміщує штифт 15, а з ним і затвор 9 назад і остов 10 виводиться з камори 4. При цьому вісь 7 залишається в осьовому отворі 6 барабана. В момент, коли остов 10 остаточно вийшов з камори 4, він уже не перешкоджає обертанню барабана 3. Пружина 19 розтискується і починає рухати планку у напрямку, протилежному тому, в якому вона рухалася при запиранні затвора. Оскільки кулька контактного елемента 17 знаходиться в одній з впадин між зубцями зубчастого диска, вона починає обертати зубчастий диск 26, а з ним і барабан 3. Кількість впадин у зубчастому диску 26 і в барабані 3 однакова - в даній конструкції дванадцять. Розміри деталей, які беруть участь у обертанні барабана, розраховані так, що його обертання припиняється, коли камора 4, яка знаходиться в напрямку обертання за тією, з якої була подана перед цим куля для пострілу, опиниться напроти каналу ствола гвинтівки. Одночасно з обертанням барабана 3 при відпиранні затвора 9 відбувається стискування пружини 12 ударника. При цьому зусилля, яке прикладається на важіль 13, направлене тільки 2 UA 89515 U 5 10 15 20 25 на стискування пружини ударника. Оскільки барабан 3 виступає за межі бічних стінок ствольної коробки, стрілець може контролювати наявність куль у каморах виступаючих частин барабана. Найкраще видно наявність кулі у четвертій від ствола 28 каморі. Отже, коли в цій каморі куля відсутня, стрілець знає, що залишилося не більше трьох куль. При цьому, коли барабан обертається за годинниковою стрілкою, наявність куль контролюється в лівій виступаючій частині барабана, а коли барабан обертається проти годинникової стрілки, наявність куль контролюється у правій виступаючій частині барабана. Наявність куль стрілець контролює тим оком, яким він прицілюється. Оскільки одні стрільці прицілюються лівим оком, а другі - правим, у ствольній коробці згідно з корисною моделлю передбачена можливість встановлювати напрямок обертання барабана за годинниковою стрілкою для стрільців з правим оком для прицілювання і проти годинникової стрілки для стрільців з лівим оком для прицілювання. Це досягається тим, що вісь 23 коромисла і вісь 24 опорної деталі розміщені симетрично по відношенню до вертикальної площини, що проходить через вісь барабана, а це дає змогу переставляти місцями коромисло і опорну деталь 20. На кресленнях вони показані в положенні для стрільців з лівим оком для прицілювання, тобто для забезпечення обертання барабана проти годинникової стрілки. Виймання барабана 3 для перезарядки здійснюється при відпертому затворі. За допомогою ручки 8 вісь 7 виводять із осьового отвору 6, після чого виймають барабан 3 з гнізда 2. У дослідному зразку ствольної коробки гвинтівки TA1PAN Mutant, сконструйованої і виготовленої згідно з корисною моделлю, виміряний максимальний момент на важелі при відпиранні затвора при настроюванні гвинтівки на енергію 7 Дж/постріл дорівнював 5,28 Нм, а при запиранні - 1,76 Нм. Якби зусилля як на обертання барабана, так і на стискування пружини ударника затрачувалося при відпиранні затвору, максимальний момент дорівнював би 7,04 Нм, тобто виграш у максимальному моменті 25 %. Це дозволило вкоротити важіль і зменшити максимальний кут його повороту. Крім того, корисна модель дозволила зробити ствольну коробку більш компактною, оскільки механізм повороту барабана знаходиться повністю всередині ствольної коробки, і не вимагає збільшення її ширини. Забезпечена також автоматична фіксація барабана при його вставлянні в гніздо. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 60 1. Ствольна коробка пневматичної гвинтівки, яка містить корпус з гніздом для вставного магазина, вставний магазин у вигляді барабана з каморами для куль, осьовим отвором і зубчастим диском на одній з торцевих сторін, вісь для барабана, механізм обертання і фіксації барабана, затвор з остовом, ударник, пружину ударника і рукоятку, яка зв'язана з затвором, ударником і механізмом обертання і фіксації барабана, яка відрізняється тим, що механізм обертання і фіксації барабана містить планку з контактним елементом, встановлену з можливістю переміщення по паралельній торцю зубчастого диска опорній поверхні і взаємодіяти контактним елементом з зубчастим диском у зоні його зубців, встановлене на осі коромисло, одне плече якого взаємодіє з планкою, і пружину, яка опирається на друге плече коромисла і на планку. 2. Ствольна коробка за п. 1, яка відрізняється тим, що контактний елемент містить кульку. 3. Ствольна коробка за п. 1 або 2, яка відрізняється тим, що механізм обертання і фіксації барабана має встановлену на осі опорну деталь і допоміжну пружину стискування, яка опирається одним торцем на опорну деталь, а другим на планку. 4. Ствольна коробка за будь-яким з пп. 1-3, яка відрізняється тим, що осі коромисла і опорної деталі розміщені симетрично по відношенню до площини, що проходить через вісь барабана, для забезпечення можливості переставляти місцями коромисло і опорну деталь. 5. Ствольна коробка за будь-яким з пп. 1-4, яка відрізняється тим, що рукоятка виконана у вигляді важеля, а взаємодія важеля з затвором, ударником і механізмом обертання і фіксації барабана відбувається за допомогою шарнірно закріпленого на важелі шатуна. 6. Ствольна коробка за будь-яким з пп. 1-5, яка відрізняється тим, що на одній з поверхонь гнізда виконано один або декілька виступів, на які при вставлянні магазина в гніздо може опиратися барабан. 7. Ствольна коробка за будь-яким з пп. 1-6, яка відрізняється тим, що рукоятка кінематично зв'язана з віссю для барабана з можливістю вводити її в осьовий отвір барабана при запиранні затвора після вставляння барабана в гніздо. 8. Ствольна коробка за будь-яким з пп. 1-7, яка відрізняється тим, що вісь для барабана оснащена ручкою для виведення осі з осьового отвору барабана. 3 UA 89515 U 4 UA 89515 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
