Ложе магазинної гвинтівки та ствольна коробка магазинної гвинтівки для такого ложа

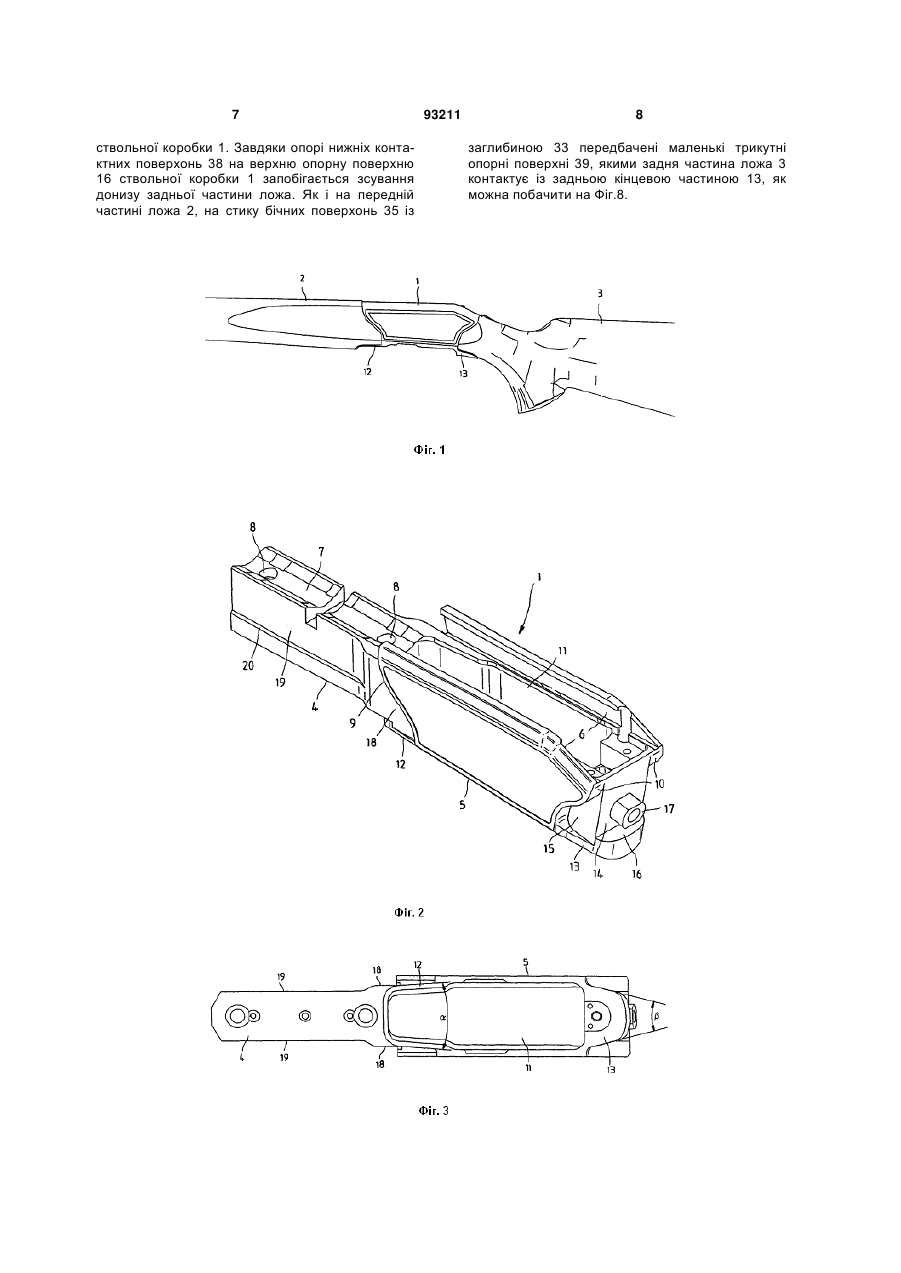

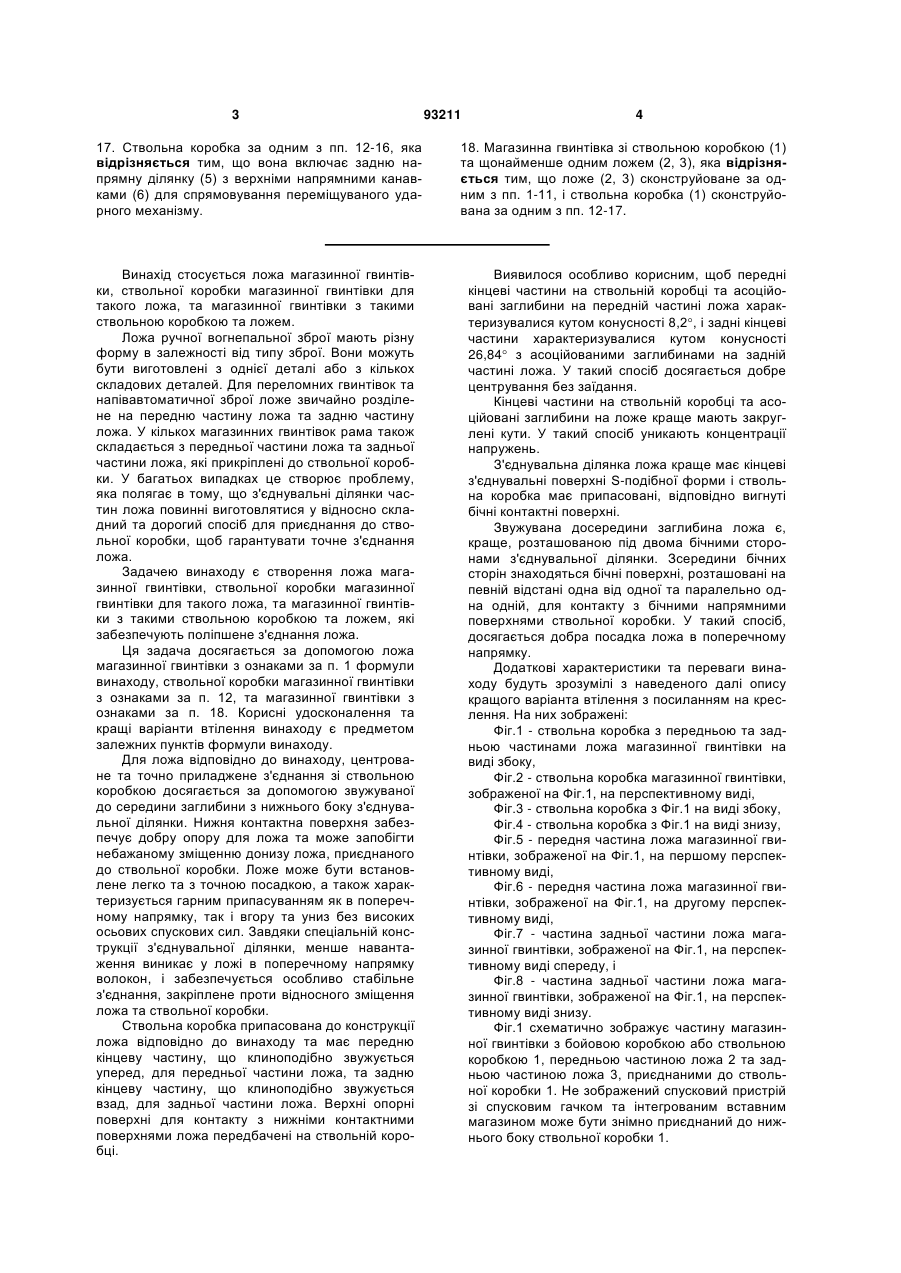

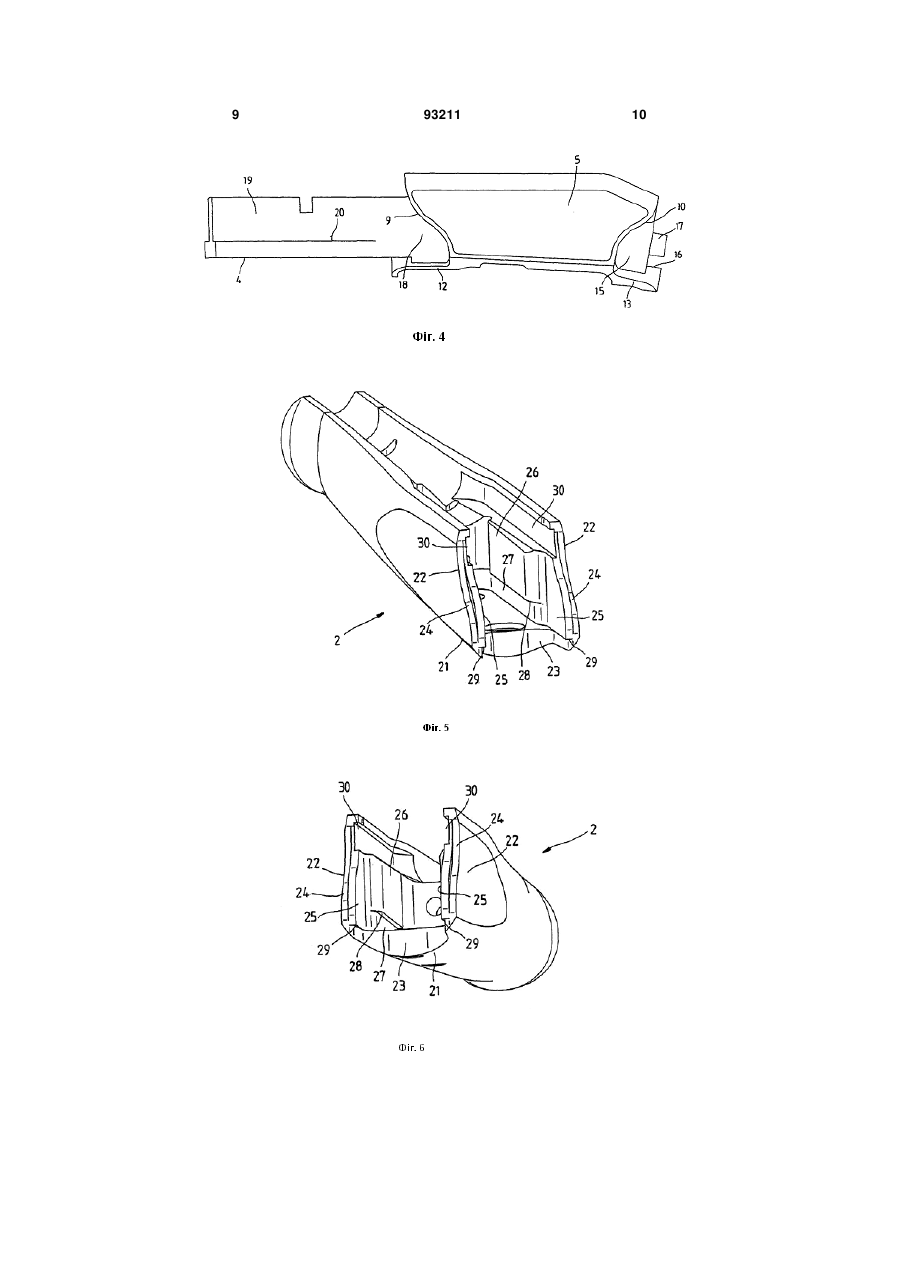

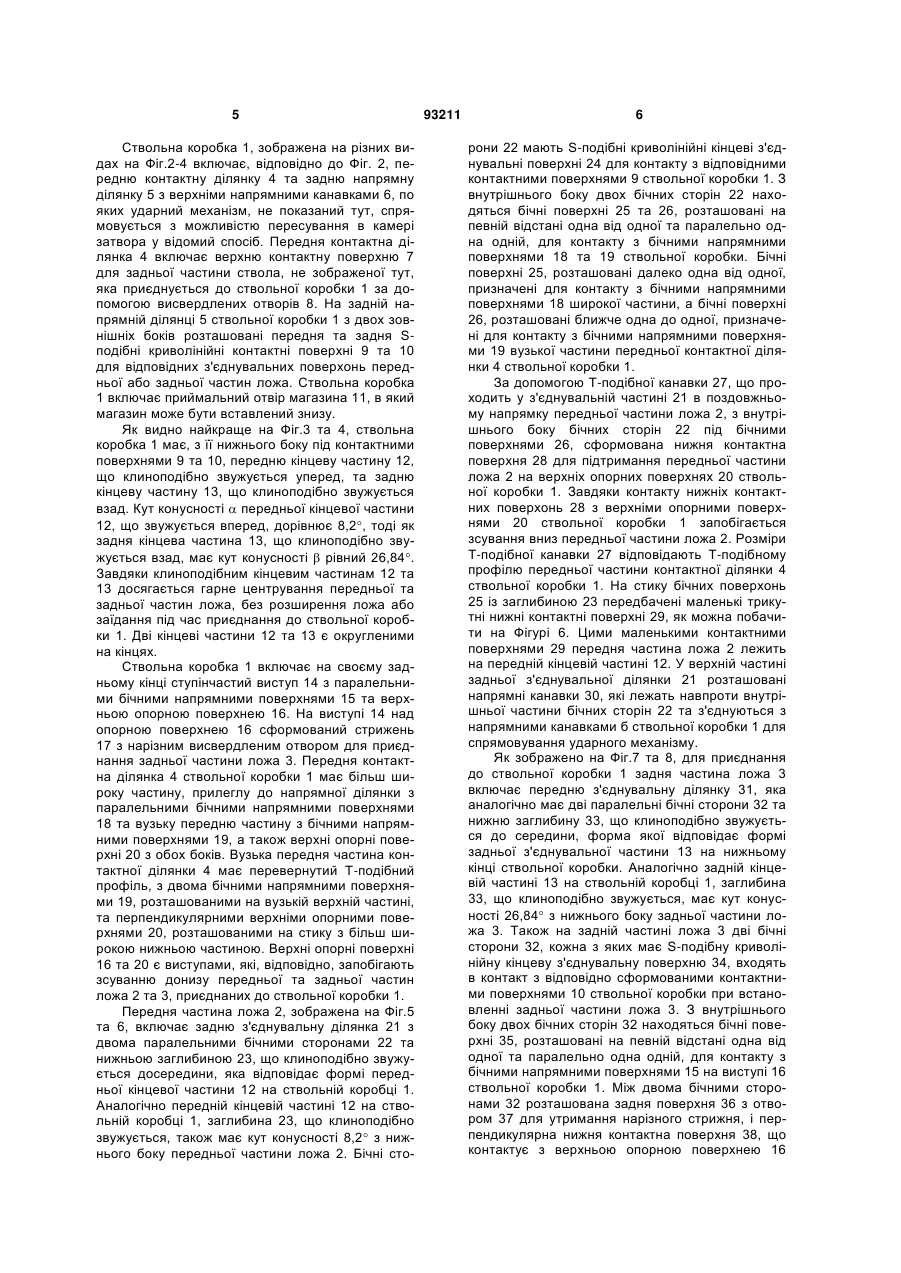

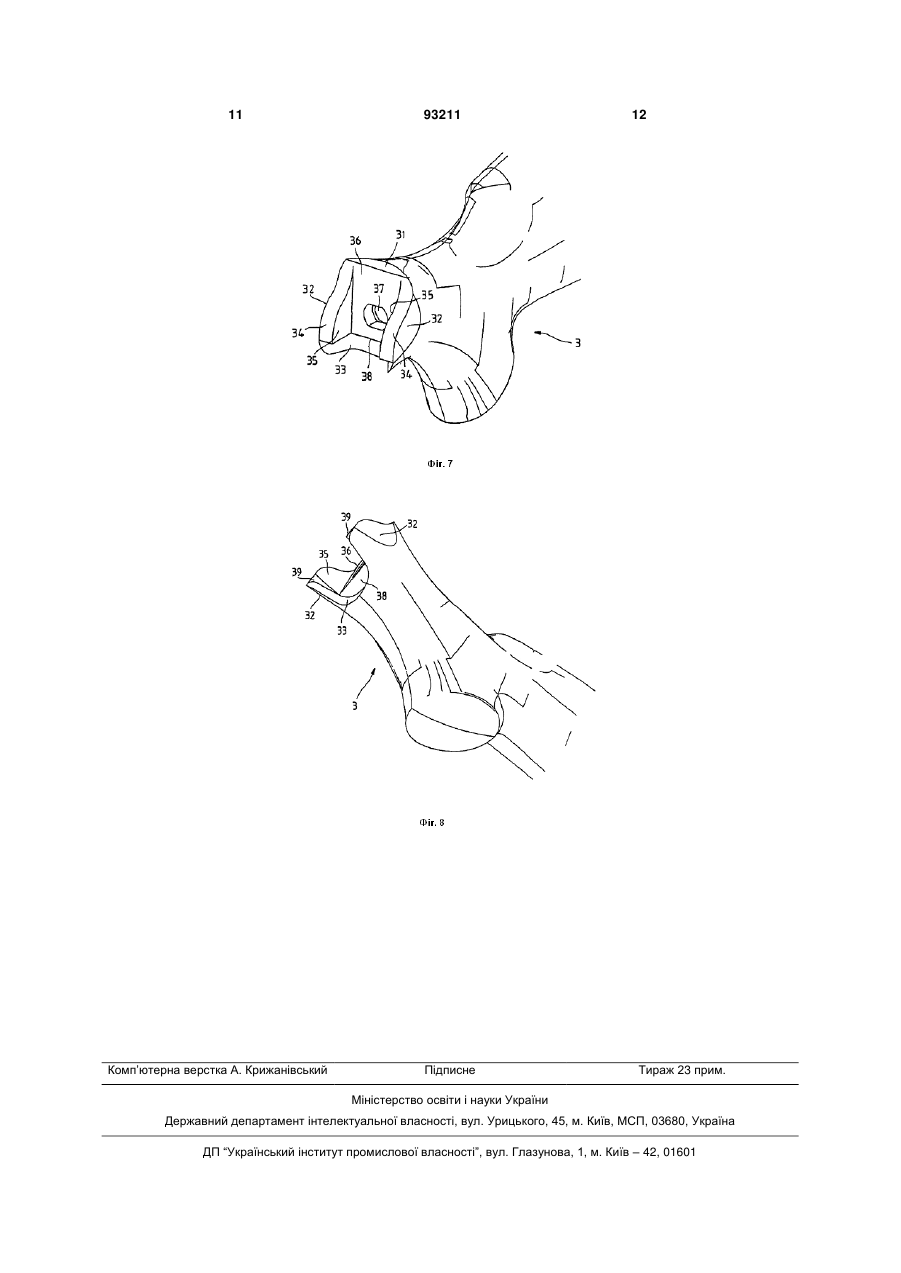

1. Ложе (2; 3) магазинної гвинтівки зі з'єднувальною ділянкою (21; 22) для приєднання ложа (2; 3) до ствольної коробки (1), де з'єднувальна ділянка (21; 22) має криволінійні кінцеві з'єднувальні поверхні (24; 34) для контакту з відповідно скривленими контактними поверхнями (9; 10) ствольної коробки (1), яке відрізняється тим, що з'єднувальна ділянка (21; 22) включає заглибину (23; 33), що звужується досередини, з нижнього боку, та нижню контактну поверхню (28; 38) для контакту з верхньою опорною поверхнею (16; 20) ствольної коробки (1). 2. Ложе за п. 1, яке відрізняється тим, що кінцеві з'єднувальні поверхні (24; 34) є вигнутими із Sподібною формою. 3. Ложе за п. 1 або 2, яке відрізняється тим, що заглибина (23; 33), що звужується досередини, розташована під двома бічними сторонами (22; 32) з'єднувальної ділянки (21; 22). 4. Ложе за п. 3, яке відрізняється тим, що має бічні поверхні (25; 35), розташовані на певній відстані одна від одної та паралельно одна одній, з внутрішнього боку двох бічних сторін (22; 32) для контакту з бічними напрямними поверхнями (18; 15) ствольної коробки (1). 5. Ложе за п. 4, яке відрізняється тим, що трикутні нижні контактні поверхні (29; 39) розташовані на стику бічних поверхонь (25; 35) із заглибиною (23; 33). 6. Ложе за одним з пп. 1-5, яке відрізняється тим, що заглибина (23; 33), що звужується досередини, є округленою в кутах. 7. Ложе за одним з пп. 1-5, яке відрізняється тим, що воно сконструйоване як передня частина ложа (2), у якому заглибина, що звужується досередини, має кут конусності 8,2°. 2 (19) 1 3 93211 4 17. Ствольна коробка за одним з пп. 12-16, яка відрізняється тим, що вона включає задню напрямну ділянку (5) з верхніми напрямними канавками (6) для спрямовування переміщуваного ударного механізму. 18. Магазинна гвинтівка зі ствольною коробкою (1) та щонайменше одним ложем (2, 3), яка відрізняється тим, що ложе (2, 3) сконструйоване за одним з пп. 1-11, і ствольна коробка (1) сконструйована за одним з пп. 12-17. Винахід стосується ложа магазинної гвинтівки, ствольної коробки магазинної гвинтівки для такого ложа, та магазинної гвинтівки з такими ствольною коробкою та ложем. Ложа ручної вогнепальної зброї мають різну форму в залежності від типу зброї. Вони можуть бути виготовлені з однієї деталі або з кількох складових деталей. Для переломних гвинтівок та напівавтоматичної зброї ложе звичайно розділене на передню частину ложа та задню частину ложа. У кількох магазинних гвинтівок рама також складається з передньої частини ложа та задньої частини ложа, які прикріплені до ствольної коробки. У багатьох випадках це створює проблему, яка полягає в тому, що з'єднувальні ділянки частин ложа повинні виготовлятися у відносно складний та дорогий спосіб для приєднання до ствольної коробки, щоб гарантувати точне з'єднання ложа. Задачею винаходу є створення ложа магазинної гвинтівки, ствольної коробки магазинної гвинтівки для такого ложа, та магазинної гвинтівки з такими ствольною коробкою та ложем, які забезпечують поліпшене з'єднання ложа. Ця задача досягається за допомогою ложа магазинної гвинтівки з ознаками за п. 1 формули винаходу, ствольної коробки магазинної гвинтівки з ознаками за п. 12, та магазинної гвинтівки з ознаками за п. 18. Корисні удосконалення та кращі варіанти втілення винаходу є предметом залежних пунктів формули винаходу. Для ложа відповідно до винаходу, центроване та точно приладжене з'єднання зі ствольною коробкою досягається за допомогою звужуваної до середини заглибини з нижнього боку з'єднувальної ділянки. Нижня контактна поверхня забезпечує добру опору для ложа та може запобігти небажаному зміщенню донизу ложа, приєднаного до ствольної коробки. Ложе може бути встановлене легко та з точною посадкою, а також характеризується гарним припасуванням як в поперечному напрямку, так і вгору та униз без високих осьових спускових сил. Завдяки спеціальній конструкції з'єднувальної ділянки, менше навантаження виникає у ложі в поперечному напрямку волокон, і забезпечується особливо стабільне з'єднання, закріплене проти відносного зміщення ложа та ствольної коробки. Ствольна коробка припасована до конструкції ложа відповідно до винаходу та має передню кінцеву частину, що клиноподібно звужується уперед, для передньої частини ложа, та задню кінцеву частину, що клиноподібно звужується взад, для задньої частини ложа. Верхні опорні поверхні для контакту з нижніми контактними поверхнями ложа передбачені на ствольній коробці. Виявилося особливо корисним, щоб передні кінцеві частини на ствольній коробці та асоційовані заглибини на передній частині ложа характеризувалися кутом конусності 8,2, і задні кінцеві частини характеризувалися кутом конусності 26,84 з асоційованими заглибинами на задній частині ложа. У такий спосіб досягається добре центрування без заїдання. Кінцеві частини на ствольній коробці та асоційовані заглибини на ложе краще мають закруглені кути. У такий спосіб уникають концентрації напружень. З'єднувальна ділянка ложа краще має кінцеві з'єднувальні поверхні S-подібної форми і ствольна коробка має припасовані, відповідно вигнуті бічні контактні поверхні. Звужувана досередини заглибина ложа є, краще, розташованою під двома бічними сторонами з'єднувальної ділянки. Зсередини бічних сторін знаходяться бічні поверхні, розташовані на певній відстані одна від одної та паралельно одна одній, для контакту з бічними напрямними поверхнями ствольної коробки. У такий спосіб, досягається добра посадка ложа в поперечному напрямку. Додаткові характеристики та переваги винаходу будуть зрозумілі з наведеного далі опису кращого варіанта втілення з посиланням на креслення. На них зображені: Фіг.1 - ствольна коробка з передньою та задньою частинами ложа магазинної гвинтівки на виді збоку, Фіг.2 - ствольна коробка магазинної гвинтівки, зображеної на Фіг.1, на перспективному виді, Фіг.3 - ствольна коробка з Фіг.1 на виді збоку, Фіг.4 - ствольна коробка з Фіг.1 на виді знизу, Фіг.5 - передня частина ложа магазинної гвинтівки, зображеної на Фіг.1, на першому перспективному виді, Фіг.6 - передня частина ложа магазинної гвинтівки, зображеної на Фіг.1, на другому перспективному виді, Фіг.7 - частина задньої частини ложа магазинної гвинтівки, зображеної на Фіг.1, на перспективному виді спереду, і Фіг.8 - частина задньої частини ложа магазинної гвинтівки, зображеної на Фіг.1, на перспективному виді знизу. Фіг.1 схематично зображує частину магазинної гвинтівки з бойовою коробкою або ствольною коробкою 1, передньою частиною ложа 2 та задньою частиною ложа 3, приєднаними до ствольної коробки 1. Не зображений спусковий пристрій зі спусковим гачком та інтегрованим вставним магазином може бути знімно приєднаний до нижнього боку ствольної коробки 1. 5 Ствольна коробка 1, зображена на різних видах на Фіг.2-4 включає, відповідно до Фіг. 2, передню контактну ділянку 4 та задню напрямну ділянку 5 з верхніми напрямними канавками 6, по яких ударний механізм, не показаний тут, спрямовується з можливістю пересування в камері затвора у відомий спосіб. Передня контактна ділянка 4 включає верхню контактну поверхню 7 для задньої частини ствола, не зображеної тут, яка приєднується до ствольної коробки 1 за допомогою висвердлених отворів 8. На задній напрямній ділянці 5 ствольної коробки 1 з двох зовнішніх боків розташовані передня та задня Sподібні криволінійні контактні поверхні 9 та 10 для відповідних з'єднувальних поверхонь передньої або задньої частин ложа. Ствольна коробка 1 включає приймальний отвір магазина 11, в який магазин може бути вставлений знизу. Як видно найкраще на Фіг.3 та 4, ствольна коробка 1 має, з її нижнього боку під контактними поверхнями 9 та 10, передню кінцеву частину 12, що клиноподібно звужується уперед, та задню кінцеву частину 13, що клиноподібно звужується взад. Кут конусності  передньої кінцевої частини 12, що звужується вперед, дорівнює 8,2, тоді як задня кінцева частина 13, що клиноподібно звужується взад, має кут конусності  рівний 26,84. Завдяки клиноподібним кінцевим частинам 12 та 13 досягається гарне центрування передньої та задньої частин ложа, без розширення ложа або заїдання під час приєднання до ствольної коробки 1. Дві кінцеві частини 12 та 13 є округленими на кінцях. Ствольна коробка 1 включає на своєму задньому кінці ступінчастий виступ 14 з паралельними бічними напрямними поверхнями 15 та верхньою опорною поверхнею 16. На виступі 14 над опорною поверхнею 16 сформований стрижень 17 з нарізним висвердленим отвором для приєднання задньої частини ложа 3. Передня контактна ділянка 4 ствольної коробки 1 має більш широку частину, прилеглу до напрямної ділянки з паралельними бічними напрямними поверхнями 18 та вузьку передню частину з бічними напрямними поверхнями 19, а також верхні опорні поверхні 20 з обох боків. Вузька передня частина контактної ділянки 4 має перевернутий Т-подібний профіль, з двома бічними напрямними поверхнями 19, розташованими на вузькій верхній частині, та перпендикулярними верхніми опорними поверхнями 20, розташованими на стику з більш широкою нижньою частиною. Верхні опорні поверхні 16 та 20 є виступами, які, відповідно, запобігають зсуванню донизу передньої та задньої частин ложа 2 та 3, приєднаних до ствольної коробки 1. Передня частина ложа 2, зображена на Фіг.5 та 6, включає задню з'єднувальну ділянка 21 з двома паралельними бічними сторонами 22 та нижньою заглибиною 23, що клиноподібно звужується досередини, яка відповідає формі передньої кінцевої частини 12 на ствольній коробці 1. Аналогічно передній кінцевій частині 12 на ствольній коробці 1, заглибина 23, що клиноподібно звужується, також має кут конусності 8,2 з нижнього боку передньої частини ложа 2. Бічні сто 93211 6 рони 22 мають S-подібні криволінійні кінцеві з'єднувальні поверхні 24 для контакту з відповідними контактними поверхнями 9 ствольної коробки 1. З внутрішнього боку двох бічних сторін 22 находяться бічні поверхні 25 та 26, розташовані на певній відстані одна від одної та паралельно одна одній, для контакту з бічними напрямними поверхнями 18 та 19 ствольної коробки. Бічні поверхні 25, розташовані далеко одна від одної, призначені для контакту з бічними напрямними поверхнями 18 широкої частини, а бічні поверхні 26, розташовані ближче одна до одної, призначені для контакту з бічними напрямними поверхнями 19 вузької частини передньої контактної ділянки 4 ствольної коробки 1. За допомогою Т-подібної канавки 27, що проходить у з'єднувальній частині 21 в поздовжньому напрямку передньої частини ложа 2, з внутрішнього боку бічних сторін 22 під бічними поверхнями 26, сформована нижня контактна поверхня 28 для підтримання передньої частини ложа 2 на верхніх опорних поверхнях 20 ствольної коробки 1. Завдяки контакту нижніх контактних поверхонь 28 з верхніми опорними поверхнями 20 ствольної коробки 1 запобігається зсування вниз передньої частини ложа 2. Розміри Т-подібної канавки 27 відповідають Т-подібному профілю передньої частини контактної ділянки 4 ствольної коробки 1. На стику бічних поверхонь 25 із заглибиною 23 передбачені маленькі трикутні нижні контактні поверхні 29, як можна побачити на Фігурі 6. Цими маленькими контактними поверхнями 29 передня частина ложа 2 лежить на передній кінцевій частині 12. У верхній частині задньої з'єднувальної ділянки 21 розташовані напрямні канавки 30, які лежать навпроти внутрішньої частини бічних сторін 22 та з'єднуються з напрямними канавками б ствольної коробки 1 для спрямовування ударного механізму. Як зображено на Фіг.7 та 8, для приєднання до ствольної коробки 1 задня частина ложа 3 включає передню з'єднувальну ділянку 31, яка аналогічно має дві паралельні бічні сторони 32 та нижню заглибину 33, що клиноподібно звужується до середини, форма якої відповідає формі задньої з'єднувальної частини 13 на нижньому кінці ствольної коробки. Аналогічно задній кінцевій частині 13 на ствольній коробці 1, заглибина 33, що клиноподібно звужується, має кут конусності 26,84 з нижнього боку задньої частини ложа 3. Також на задній частині ложа 3 дві бічні сторони 32, кожна з яких має S-подібну криволінійну кінцеву з'єднувальну поверхню 34, входять в контакт з відповідно сформованими контактними поверхнями 10 ствольної коробки при встановленні задньої частини ложа 3. З внутрішнього боку двох бічних сторін 32 находяться бічні поверхні 35, розташовані на певній відстані одна від одної та паралельно одна одній, для контакту з бічними напрямними поверхнями 15 на виступі 16 ствольної коробки 1. Між двома бічними сторонами 32 розташована задня поверхня 36 з отвором 37 для утримання нарізного стрижня, і перпендикулярна нижня контактна поверхня 38, що контактує з верхньою опорною поверхнею 16 7 ствольної коробки 1. Завдяки опорі нижніх контактних поверхонь 38 на верхню опорну поверхню 16 ствольної коробки 1 запобігається зсування донизу задньої частини ложа. Як і на передній частині ложа 2, на стику бічних поверхонь 35 із 93211 8 заглибиною 33 передбачені маленькі трикутні опорні поверхні 39, якими задня частина ложа 3 контактує із задньою кінцевою частиною 13, як можна побачити на Фіг.8. 9 93211 10 11 Комп’ютерна верстка А. Крижанівський 93211 Підписне 12 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
