Електромеханічний затвор снайперської гвинтівки

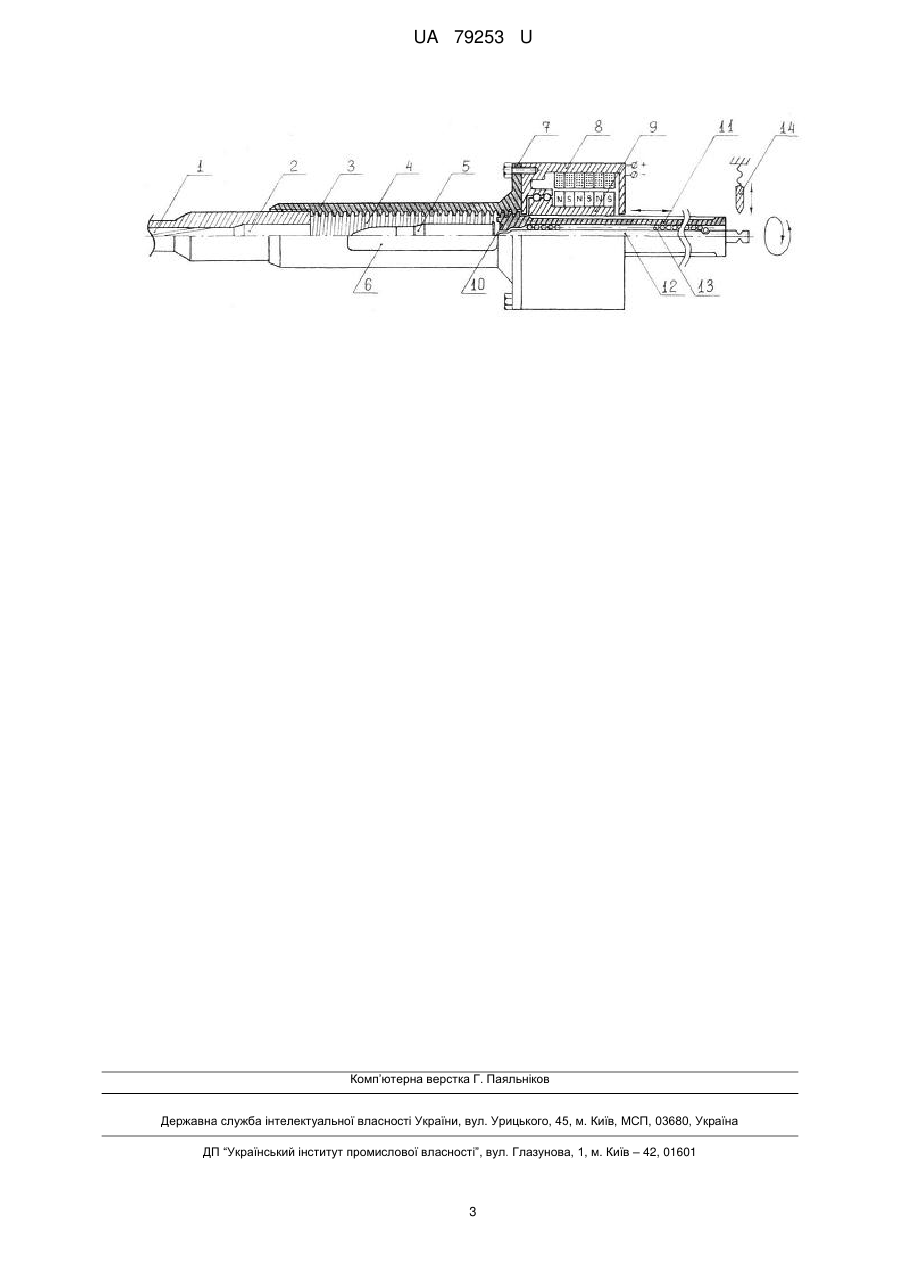

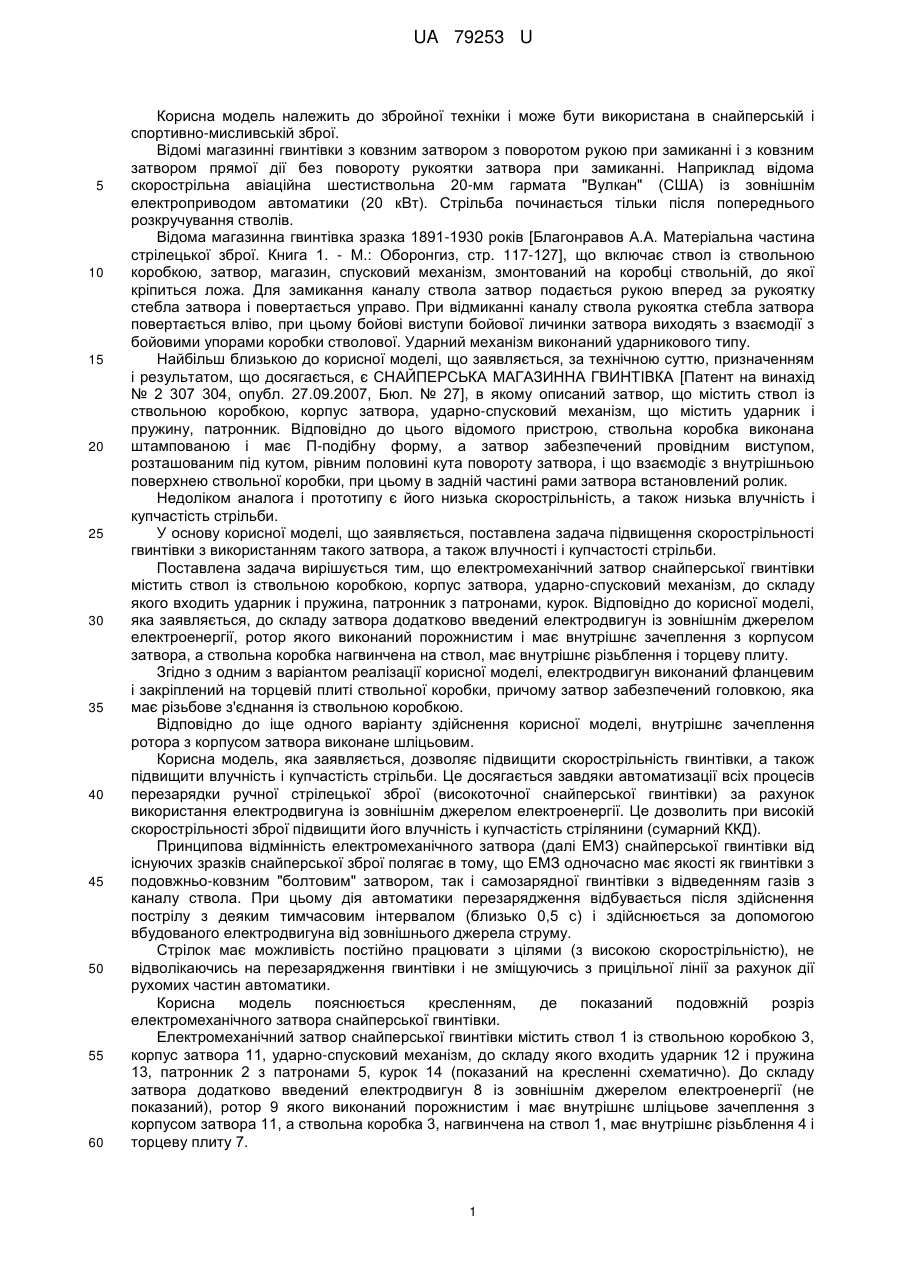

Реферат: UA 79253 U UA 79253 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до збройної техніки і може бути використана в снайперській і спортивно-мисливській зброї. Відомі магазинні гвинтівки з ковзним затвором з поворотом рукою при замиканні і з ковзним затвором прямої дії без повороту рукоятки затвора при замиканні. Наприклад відома скорострільна авіаційна шестиствольна 20-мм гармата "Вулкан" (США) із зовнішнім електроприводом автоматики (20 кВт). Стрільба починається тільки після попереднього розкручування стволів. Відома магазинна гвинтівка зразка 1891-1930 років [Благонравов А.А. Матеріальна частина стрілецької зброї. Книга 1. - М.: Оборонгиз, стр. 117-127], що включає ствол із ствольною коробкою, затвор, магазин, спусковий механізм, змонтований на коробці ствольній, до якої кріпиться ложа. Для замикання каналу ствола затвор подається рукою вперед за рукоятку стебла затвора і повертається управо. При відмиканні каналу ствола рукоятка стебла затвора повертається вліво, при цьому бойові виступи бойової личинки затвора виходять з взаємодії з бойовими упорами коробки стволової. Ударний механізм виконаний ударникового типу. Найбільш близькою до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, є СНАЙПЕРСЬКА МАГАЗИННА ГВИНТІВКА [Патент на винахід № 2 307 304, опубл. 27.09.2007, Бюл. № 27], в якому описаний затвор, що містить ствол із ствольною коробкою, корпус затвора, ударно-спусковий механізм, що містить ударник і пружину, патронник. Відповідно до цього відомого пристрою, ствольна коробка виконана штампованою і має П-подібну форму, а затвор забезпечений провідним виступом, розташованим під кутом, рівним половині кута повороту затвора, і що взаємодіє з внутрішньою поверхнею ствольної коробки, при цьому в задній частині рами затвора встановлений ролик. Недоліком аналога і прототипу є його низька скорострільність, а також низька влучність і купчастість стрільби. У основу корисної моделі, що заявляється, поставлена задача підвищення скорострільності гвинтівки з використанням такого затвора, а також влучності і купчастості стрільби. Поставлена задача вирішується тим, що електромеханічний затвор снайперської гвинтівки містить ствол із ствольною коробкою, корпус затвора, ударно-спусковий механізм, до складу якого входить ударник і пружина, патронник з патронами, курок. Відповідно до корисної моделі, яка заявляється, до складу затвора додатково введений електродвигун із зовнішнім джерелом електроенергії, ротор якого виконаний порожнистим і має внутрішнє зачеплення з корпусом затвора, а ствольна коробка нагвинчена на ствол, має внутрішнє різьблення і торцеву плиту. Згідно з одним з варіантом реалізації корисної моделі, електродвигун виконаний фланцевим і закріплений на торцевій плиті ствольної коробки, причому затвор забезпечений головкою, яка має різьбове з'єднання із ствольною коробкою. Відповідно до іще одного варіанту здійснення корисної моделі, внутрішнє зачеплення ротора з корпусом затвора виконане шліцьовим. Корисна модель, яка заявляється, дозволяє підвищити скорострільність гвинтівки, а також підвищити влучність і купчастість стрільби. Це досягається завдяки автоматизації всіх процесів перезарядки ручної стрілецької зброї (високоточної снайперської гвинтівки) за рахунок використання електродвигуна із зовнішнім джерелом електроенергії. Це дозволить при високій скорострільності зброї підвищити його влучність і купчастість стрілянини (сумарний ККД). Принципова відмінність електромеханічного затвора (далі ЕМЗ) снайперської гвинтівки від існуючих зразків снайперської зброї полягає в тому, що ЕМЗ одночасно має якості як гвинтівки з подовжньо-ковзним "болтовим" затвором, так і самозарядної гвинтівки з відведенням газів з каналу ствола. При цьому дія автоматики перезарядження відбувається після здійснення пострілу з деяким тимчасовим інтервалом (близько 0,5 с) і здійснюється за допомогою вбудованого електродвигуна від зовнішнього джерела струму. Стрілок має можливість постійно працювати з цілями (з високою скорострільністю), не відволікаючись на перезарядження гвинтівки і не зміщуючись з прицільної лінії за рахунок дії рухомих частин автоматики. Корисна модель пояснюється кресленням, де показаний подовжній розріз електромеханічного затвора снайперської гвинтівки. Електромеханічний затвор снайперської гвинтівки містить ствол 1 із ствольною коробкою 3, корпус затвора 11, ударно-спусковий механізм, до складу якого входить ударник 12 і пружина 13, патронник 2 з патронами 5, курок 14 (показаний на кресленні схематично). До складу затвора додатково введений електродвигун 8 із зовнішнім джерелом електроенергії (не показаний), ротор 9 якого виконаний порожнистим і має внутрішнє шліцьове зачеплення з корпусом затвора 11, а ствольна коробка 3, нагвинчена на ствол 1, має внутрішнє різьблення 4 і торцеву плиту 7. 1 UA 79253 U 5 10 15 20 25 30 35 Електродвигун 8 може бути виконаний фланцевим і закріплений на торцевій плиті 7 ствольної коробки 3, а головка 10 затвора має різьбове з'єднання із ствольною коробкою 3. Пристрій працює таким чином. Електромеханічний затвор містить циліндрову ствольну коробку 3, яка нагвинчена на ствол 1, має внутрішнє різьблення 4 і торцеву плиту 7, на яку кріпиться фланцевий електродвигун 8. Ротор електродвигуна 9 виконаний порожнистим, має внутрішнє шліцьове зачеплення з корпусом затвора 11. Головка затвора 10 має різьбове з'єднання із ствольною коробкою 3. Крутний момент від електродвигуна через шліцьове з'єднання порожнистого ротора передається на корпус затвора 11 (стебло), який, обертаючись, здійснює зворотнопоступальний рух усередині ствольної коробки, подаючи патрон 5 в патронник 2 через отвір подачі патронів 6 і проводячи екстракцію гільзи (зуб відсічення-відбивача не показаний). Пристрій може бути як електромеханічного, так і класичного типу (див. кресл.). При цьому пружина 13 ударника 12 працює не на стиснення, а на розтягування і утримується в бойовому положенні (разом з ударником) за допомогою курка 14. Замикання каналу ствола - жорстке, проводиться головкою затвора 10 за допомогою цілісного багатовиткового різьблення безпосередньо у самого дзеркала затвора. Неповне розбирання ЕМЗ проводиться шляхом зняття фланцевого електродвигуна з опорної плити ствольної коробки і виведення головки затвора із ствольної коробки. Додаткові переваги пристрою над аналогами наступні: 1. Робота автоматики ЕМЗ строго співвісна каналу ствола і гранично збалансована. 2. ЕМЗ не вимагає витрачання частини енергії порохових газів на приведення його в дію. 3. Екстракція гільзи полегшена тим, що зачеп витягувача здійснює як поворотний, так і обертальний рух, що "викручує" гільзу з патронника. 4. Швидкість обертання електродвигуна може бути нелінійною, що підвищить плавність руху затвора на кінцевих ділянках. 5. Робота автоматики ЕМЗ - тиха, без характерного брязкоту затвора, що важливе для снайперської гвинтівки, обладнаної глушником. 6. З'являється можливість ввести електронний замок від несанкціонованого доступу до зброї сторонніх осіб. 7. ЕМЗ дуже добре інтегрується в перспективні електрифіковані бойові комплекси, що розробляються в багатьох країнах для елітних підрозділів "солдатів майбутнього" (оснащених GPS-картою, зв'язком, балістичним обчислювачем, лазерним далекоміром, інфрачервоним прицілом і так далі). З таким арсеналом додаткового устаткування питання про обов'язкову наявність електроживлення (в т.ч. і для ЕМЗ) вже не стоїть. 8. Відсутність порохових газів в приводі автоматики ЕМЗ дозволяє створити абсолютно новий тип самозарядної стрілецької зброї як для підводної стрільби, так і для ведення ближнього бою в умовах відкритого космосу. Таким чином, корисна модель, яка заявляється, дозволяє підвищити скорострільність гвинтівки, а також підвищити влучність і купчастість стрільби. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Електромеханічний затвор снайперської гвинтівки, який містить ствол із ствольною коробкою, корпус затвора, ударно-спусковий механізм, до складу якого входить ударник і пружина, патронник з патронами, курок, який відрізняється тим, що до складу затвора додатково введений електродвигун із зовнішнім джерелом електроенергії, ротор якого виконаний порожнистим і має внутрішнє зачеплення з корпусом затвора, а ствольна коробка, нагвинчена на ствол, має внутрішнє різьблення і торцеву плиту. 2. Електромеханічний затвор за п. 1, який відрізняється тим, що електродвигун виконаний фланцевим і закріплений на торцевій плиті ствольної коробки, причому затвор забезпечений головкою, яка має різьбове з'єднання із ствольною коробкою. 3. Електромеханічний затвор за п. 1, який відрізняється тим, що внутрішнє зачеплення ротора з корпусом затвора виконане шліцьовим. 2 UA 79253 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
