Пристрій для автоматичного вимірювання вертикальних та похилих відстаней

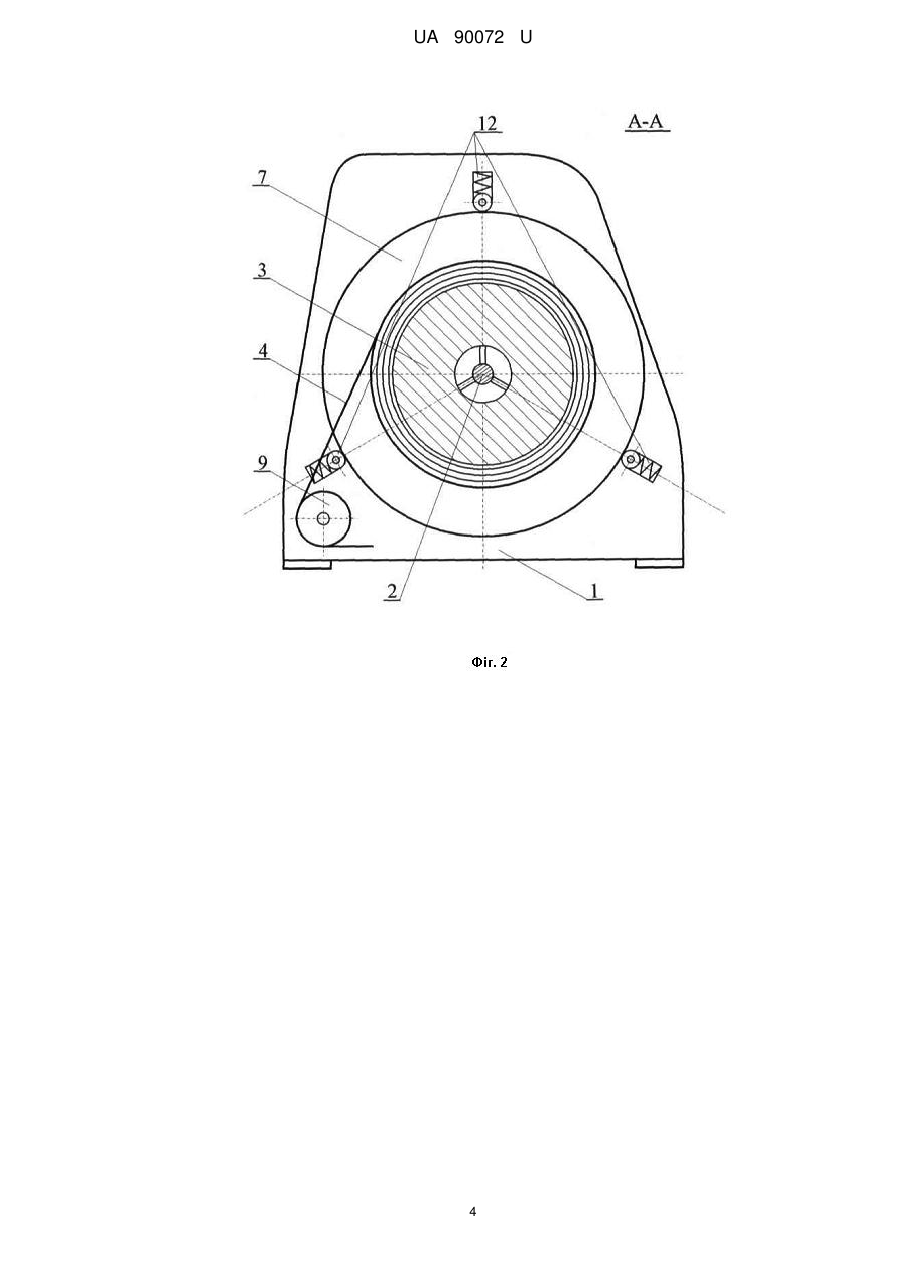

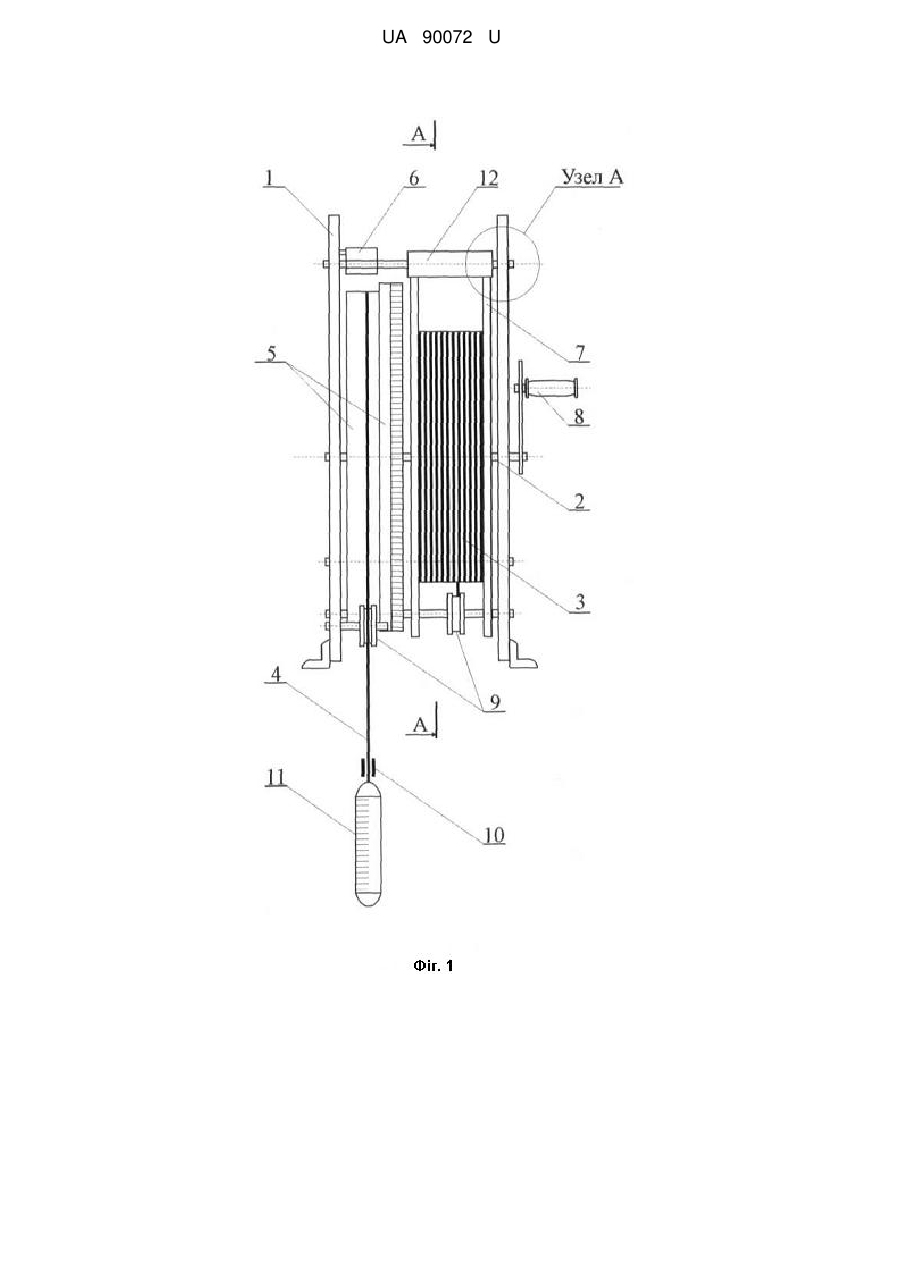

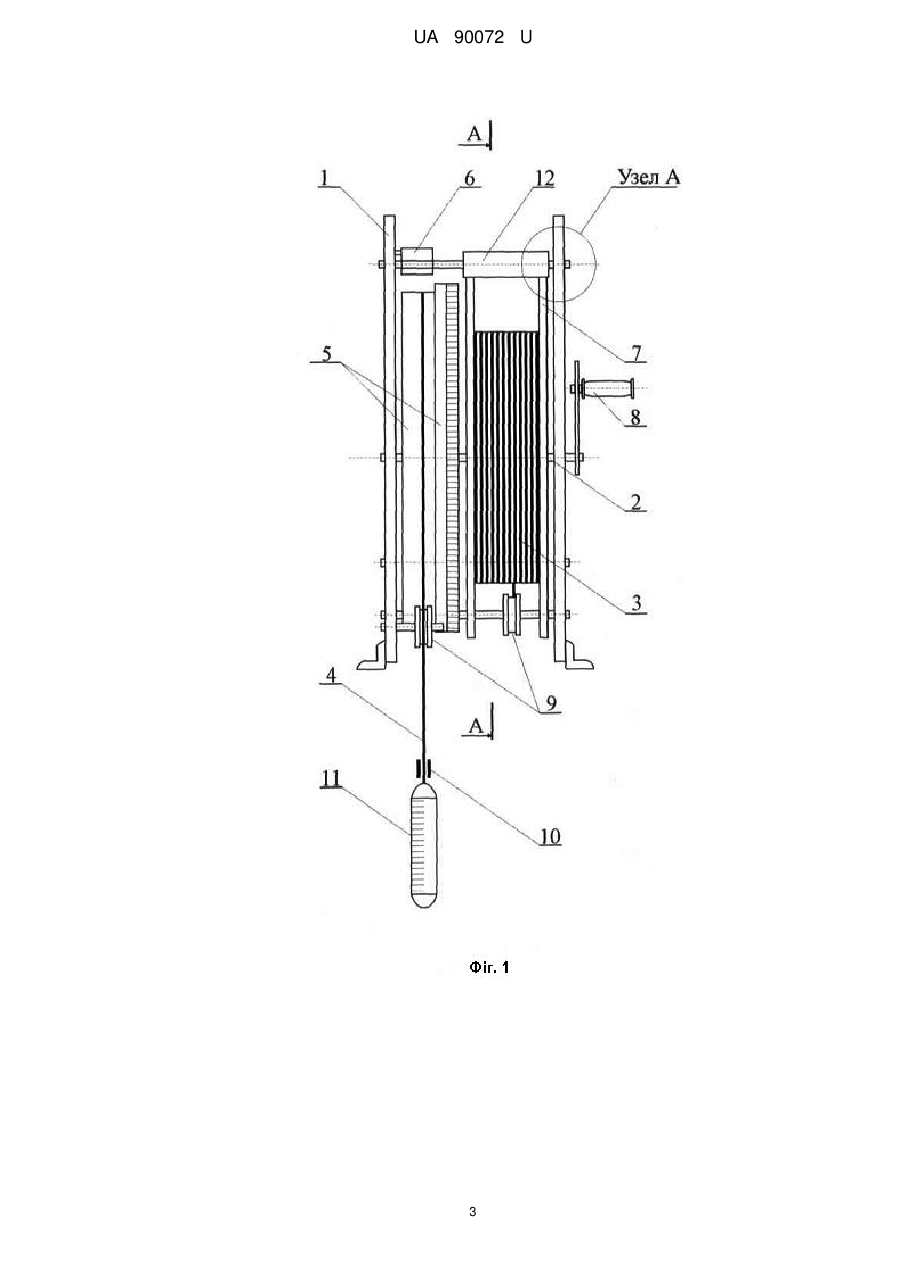

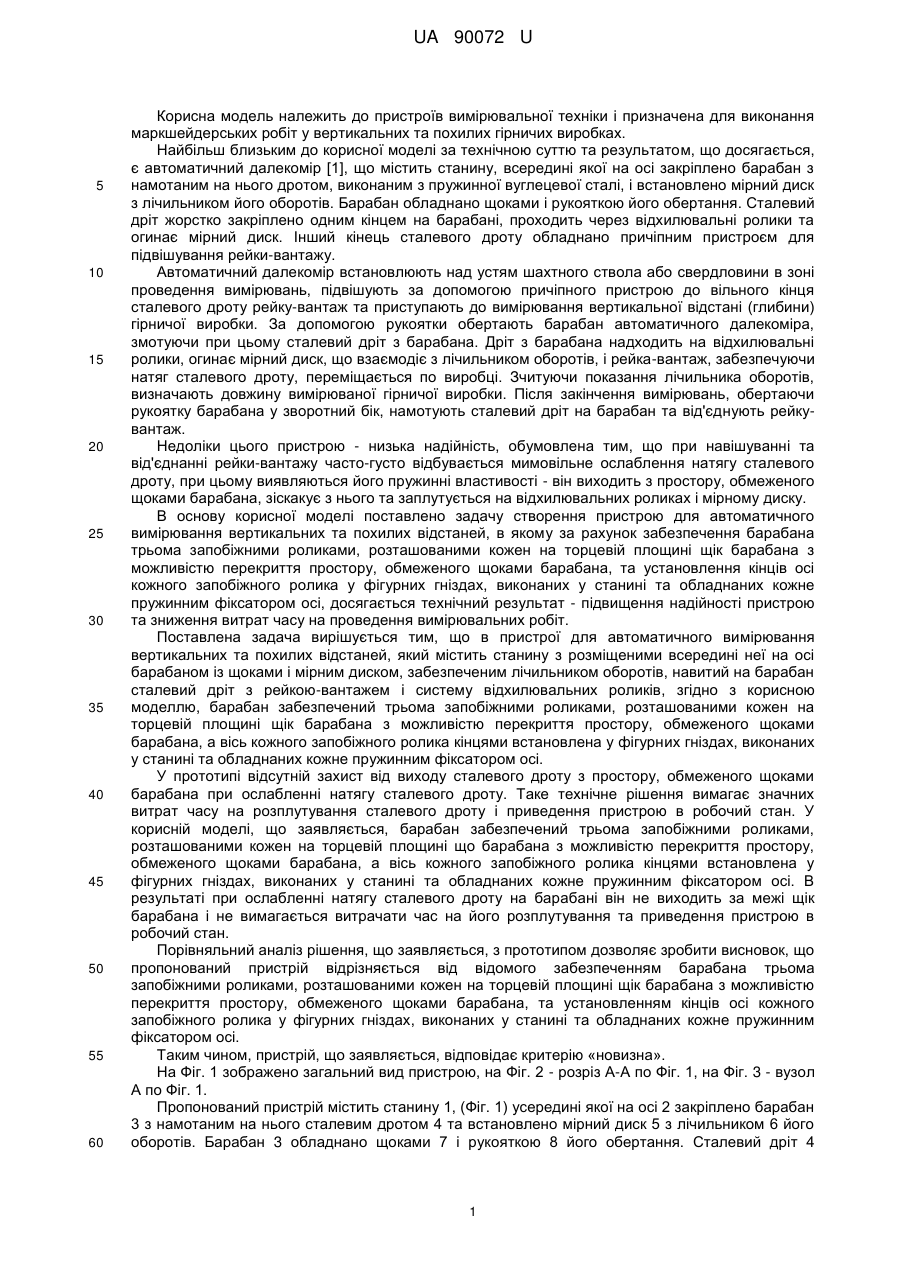

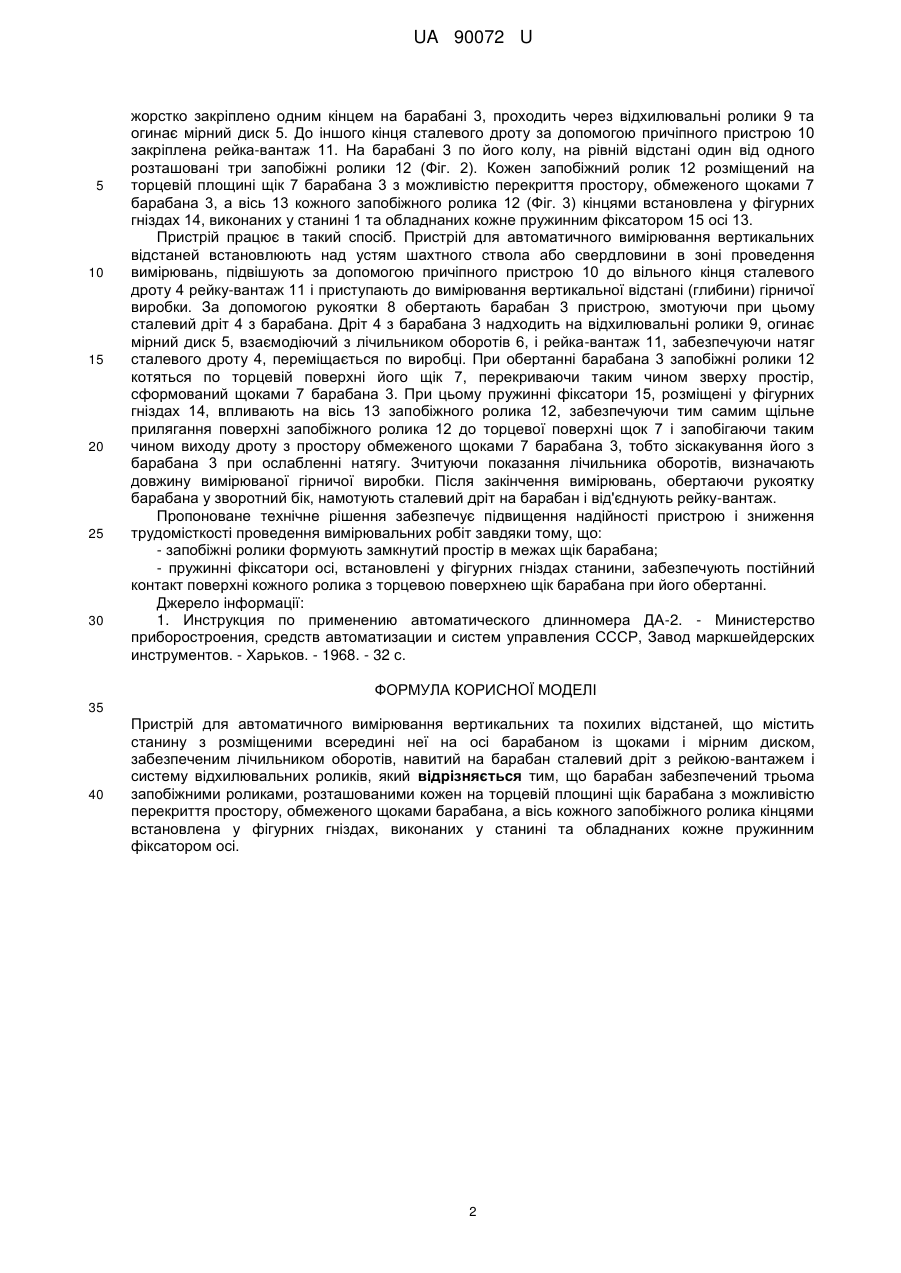

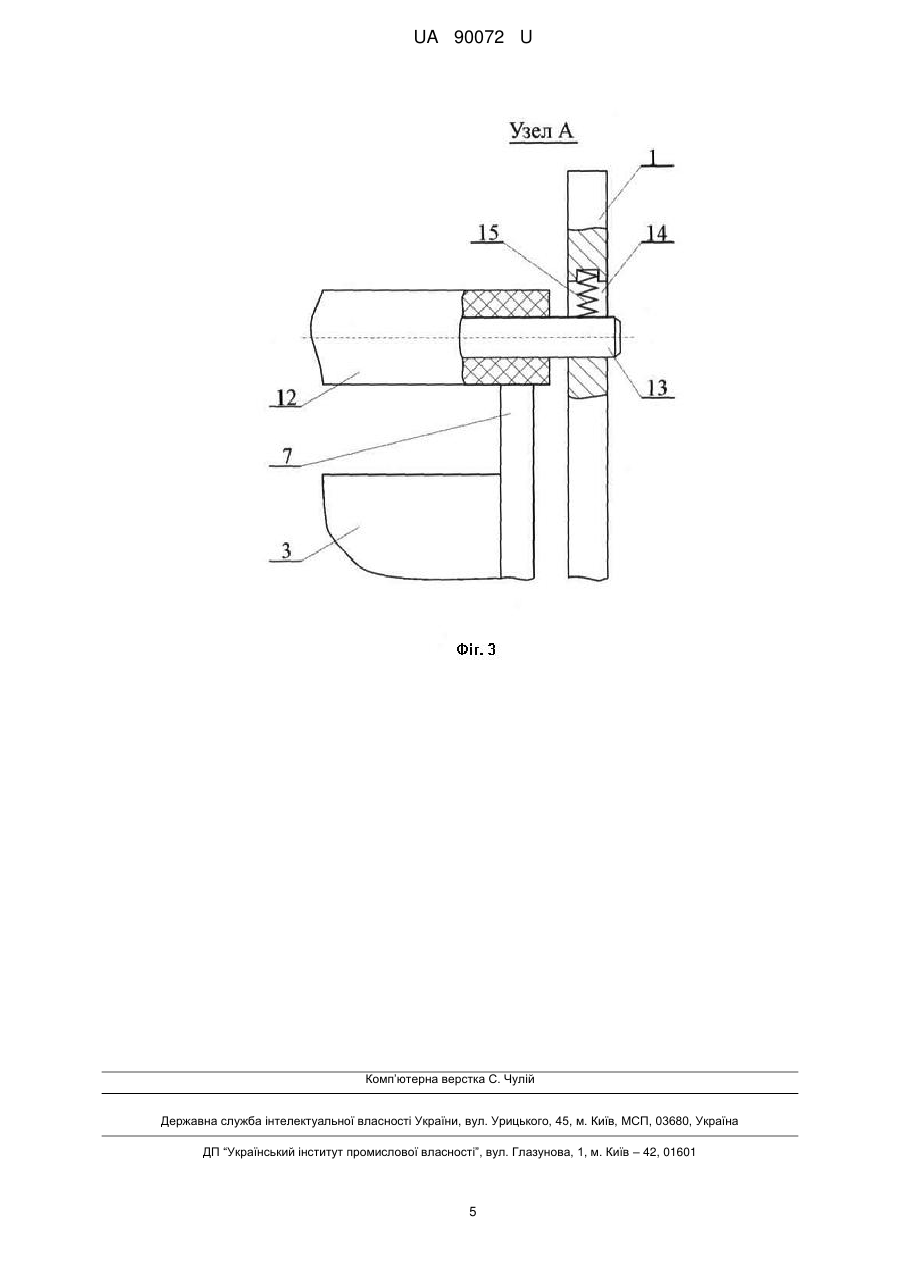

Реферат: Пристрій для автоматичного вимірювання вертикальних та похилих відстаней містить станину з розміщеними всередині неї на осі барабаном із щоками і мірним диском, забезпеченим лічильником оборотів, навитий на барабан сталевий дріт з рейкою-вантажем і систему відхилювальних роликів. Барабан забезпечений трьома запобіжними роликами, розташованими кожен на торцевій площині щік барабана з можливістю перекриття простору, обмеженого щоками барабана. Вісь кожного запобіжного ролика кінцями встановлена у фігурних гніздах, виконаних у станині та обладнаних кожне пружинним фіксатором осі. UA 90072 U (12) UA 90072 U UA 90072 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв вимірювальної техніки і призначена для виконання маркшейдерських робіт у вертикальних та похилих гірничих виробках. Найбільш близьким до корисної моделі за технічною суттю та результатом, що досягається, є автоматичний далекомір [1], що містить станину, всередині якої на осі закріплено барабан з намотаним на нього дротом, виконаним з пружинної вуглецевої сталі, і встановлено мірний диск з лічильником його оборотів. Барабан обладнано щоками і рукояткою його обертання. Сталевий дріт жорстко закріплено одним кінцем на барабані, проходить через відхилювальні ролики та огинає мірний диск. Інший кінець сталевого дроту обладнано причіпним пристроєм для підвішування рейки-вантажу. Автоматичний далекомір встановлюють над устям шахтного ствола або свердловини в зоні проведення вимірювань, підвішують за допомогою причіпного пристрою до вільного кінця сталевого дроту рейку-вантаж та приступають до вимірювання вертикальної відстані (глибини) гірничої виробки. За допомогою рукоятки обертають барабан автоматичного далекоміра, змотуючи при цьому сталевий дріт з барабана. Дріт з барабана надходить на відхилювальні ролики, огинає мірний диск, що взаємодіє з лічильником оборотів, і рейка-вантаж, забезпечуючи натяг сталевого дроту, переміщається по виробці. Зчитуючи показання лічильника оборотів, визначають довжину вимірюваної гірничої виробки. Після закінчення вимірювань, обертаючи рукоятку барабана у зворотний бік, намотують сталевий дріт на барабан та від'єднують рейкувантаж. Недоліки цього пристрою - низька надійність, обумовлена тим, що при навішуванні та від'єднанні рейки-вантажу часто-густо відбувається мимовільне ослаблення натягу сталевого дроту, при цьому виявляються його пружинні властивості - він виходить з простору, обмеженого щоками барабана, зіскакує з нього та заплутується на відхилювальних роликах і мірному диску. В основу корисної моделі поставлено задачу створення пристрою для автоматичного вимірювання вертикальних та похилих відстаней, в якому за рахунок забезпечення барабана трьома запобіжними роликами, розташованими кожен на торцевій площині щік барабана з можливістю перекриття простору, обмеженого щоками барабана, та установлення кінців осі кожного запобіжного ролика у фігурних гніздах, виконаних у станині та обладнаних кожне пружинним фіксатором осі, досягається технічний результат - підвищення надійності пристрою та зниження витрат часу на проведення вимірювальних робіт. Поставлена задача вирішується тим, що в пристрої для автоматичного вимірювання вертикальних та похилих відстаней, який містить станину з розміщеними всередині неї на осі барабаном із щоками і мірним диском, забезпеченим лічильником оборотів, навитий на барабан сталевий дріт з рейкою-вантажем і систему відхилювальних роликів, згідно з корисною моделлю, барабан забезпечений трьома запобіжними роликами, розташованими кожен на торцевій площині щік барабана з можливістю перекриття простору, обмеженого щоками барабана, а вісь кожного запобіжного ролика кінцями встановлена у фігурних гніздах, виконаних у станині та обладнаних кожне пружинним фіксатором осі. У прототипі відсутній захист від виходу сталевого дроту з простору, обмеженого щоками барабана при ослабленні натягу сталевого дроту. Таке технічне рішення вимагає значних витрат часу на розплутування сталевого дроту і приведення пристрою в робочий стан. У корисній моделі, що заявляється, барабан забезпечений трьома запобіжними роликами, розташованими кожен на торцевій площині що барабана з можливістю перекриття простору, обмеженого щоками барабана, а вісь кожного запобіжного ролика кінцями встановлена у фігурних гніздах, виконаних у станині та обладнаних кожне пружинним фіксатором осі. В результаті при ослабленні натягу сталевого дроту на барабані він не виходить за межі щік барабана і не вимагається витрачати час на його розплутування та приведення пристрою в робочий стан. Порівняльний аналіз рішення, що заявляється, з прототипом дозволяє зробити висновок, що пропонований пристрій відрізняється від відомого забезпеченням барабана трьома запобіжними роликами, розташованими кожен на торцевій площині щік барабана з можливістю перекриття простору, обмеженого щоками барабана, та установленням кінців осі кожного запобіжного ролика у фігурних гніздах, виконаних у станині та обладнаних кожне пружинним фіксатором осі. Таким чином, пристрій, що заявляється, відповідає критерію «новизна». На Фіг. 1 зображено загальний вид пристрою, на Фіг. 2 - розріз А-А по Фіг. 1, на Фіг. 3 - вузол А по Фіг. 1. Пропонований пристрій містить станину 1, (Фіг. 1) усередині якої на осі 2 закріплено барабан 3 з намотаним на нього сталевим дротом 4 та встановлено мірний диск 5 з лічильником 6 його оборотів. Барабан 3 обладнано щоками 7 і рукояткою 8 його обертання. Сталевий дріт 4 1 UA 90072 U 5 10 15 20 25 30 жорстко закріплено одним кінцем на барабані 3, проходить через відхилювальні ролики 9 та огинає мірний диск 5. До іншого кінця сталевого дроту за допомогою причіпного пристрою 10 закріплена рейка-вантаж 11. На барабані 3 по його колу, на рівній відстані один від одного розташовані три запобіжні ролики 12 (Фіг. 2). Кожен запобіжний ролик 12 розміщений на торцевій площині щік 7 барабана 3 з можливістю перекриття простору, обмеженого щоками 7 барабана 3, а вісь 13 кожного запобіжного ролика 12 (Фіг. 3) кінцями встановлена у фігурних гніздах 14, виконаних у станині 1 та обладнаних кожне пружинним фіксатором 15 осі 13. Пристрій працює в такий спосіб. Пристрій для автоматичного вимірювання вертикальних відстаней встановлюють над устям шахтного ствола або свердловини в зоні проведення вимірювань, підвішують за допомогою причіпного пристрою 10 до вільного кінця сталевого дроту 4 рейку-вантаж 11 і приступають до вимірювання вертикальної відстані (глибини) гірничої виробки. За допомогою рукоятки 8 обертають барабан 3 пристрою, змотуючи при цьому сталевий дріт 4 з барабана. Дріт 4 з барабана 3 надходить на відхилювальні ролики 9, огинає мірний диск 5, взаємодіючий з лічильником оборотів 6, і рейка-вантаж 11, забезпечуючи натяг сталевого дроту 4, переміщається по виробці. При обертанні барабана 3 запобіжні ролики 12 котяться по торцевій поверхні його щік 7, перекриваючи таким чином зверху простір, сформований щоками 7 барабана 3. При цьому пружинні фіксатори 15, розміщені у фігурних гніздах 14, впливають на вісь 13 запобіжного ролика 12, забезпечуючи тим самим щільне прилягання поверхні запобіжного ролика 12 до торцевої поверхні щок 7 і запобігаючи таким чином виходу дроту з простору обмеженого щоками 7 барабана 3, тобто зіскакування його з барабана 3 при ослабленні натягу. Зчитуючи показання лічильника оборотів, визначають довжину вимірюваної гірничої виробки. Після закінчення вимірювань, обертаючи рукоятку барабана у зворотний бік, намотують сталевий дріт на барабан і від'єднують рейку-вантаж. Пропоноване технічне рішення забезпечує підвищення надійності пристрою і зниження трудомісткості проведення вимірювальних робіт завдяки тому, що: - запобіжні ролики формують замкнутий простір в межах щік барабана; - пружинні фіксатори осі, встановлені у фігурних гніздах станини, забезпечують постійний контакт поверхні кожного ролика з торцевою поверхнею щік барабана при його обертанні. Джерело інформації: 1. Инструкция по применению автоматического длинномера ДА-2. - Министерство приборостроения, средств автоматизации и систем управления СССР, Завод маркшейдерских инструментов. - Харьков. - 1968. - 32 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Пристрій для автоматичного вимірювання вертикальних та похилих відстаней, що містить станину з розміщеними всередині неї на осі барабаном із щоками і мірним диском, забезпеченим лічильником оборотів, навитий на барабан сталевий дріт з рейкою-вантажем і систему відхилювальних роликів, який відрізняється тим, що барабан забезпечений трьома запобіжними роликами, розташованими кожен на торцевій площині щік барабана з можливістю перекриття простору, обмеженого щоками барабана, а вісь кожного запобіжного ролика кінцями встановлена у фігурних гніздах, виконаних у станині та обладнаних кожне пружинним фіксатором осі. 2 UA 90072 U 3 UA 90072 U 4 UA 90072 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
