Кришка для скороварки

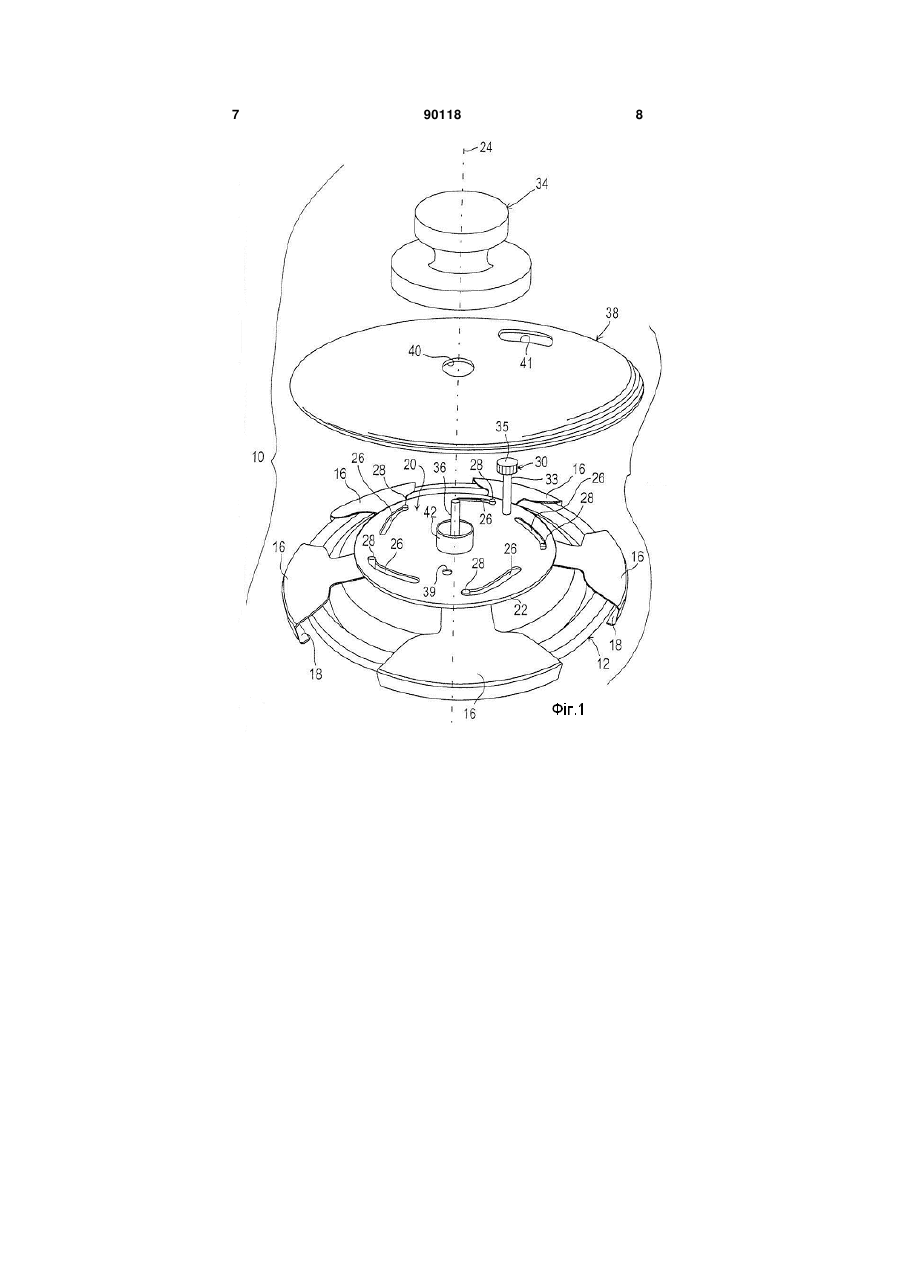

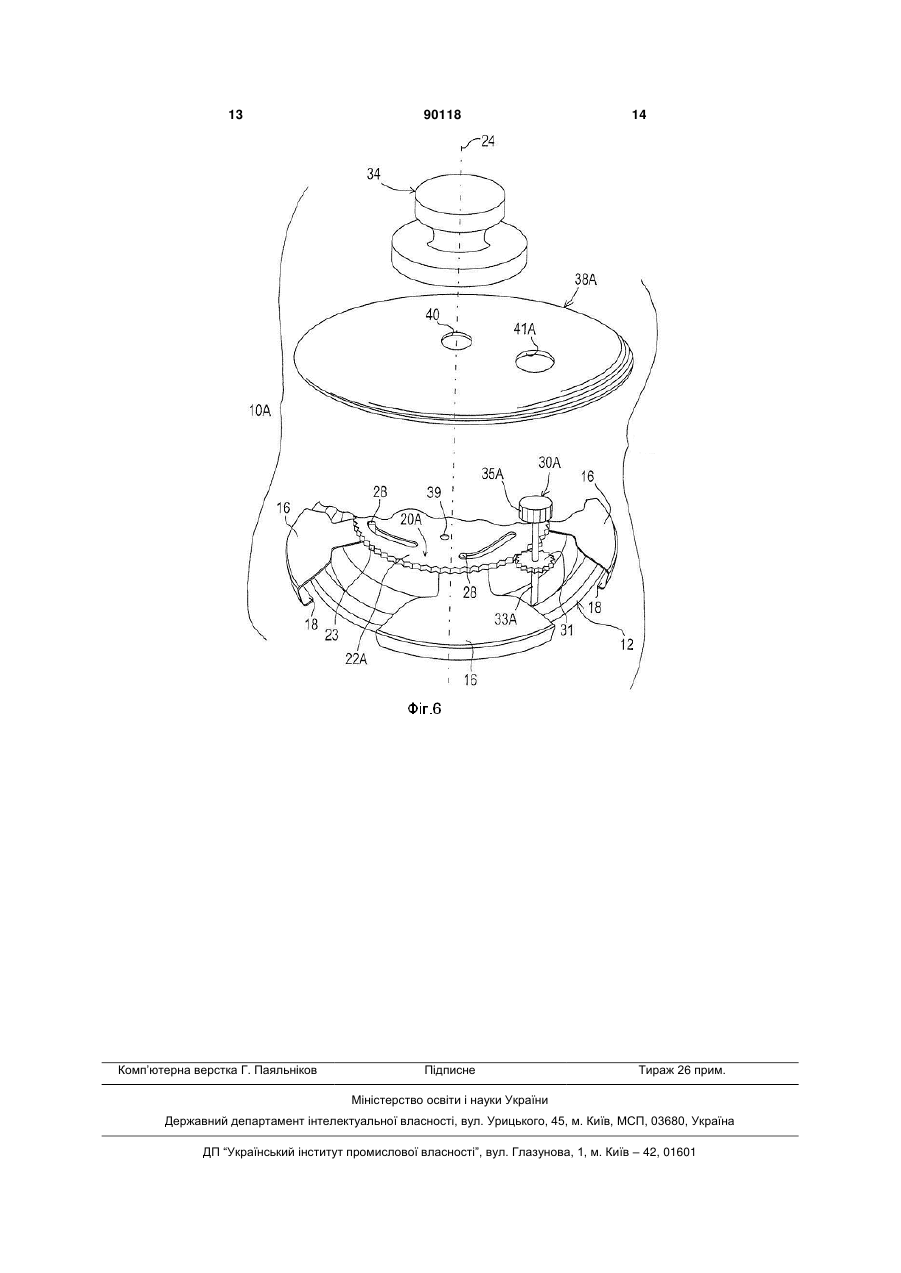

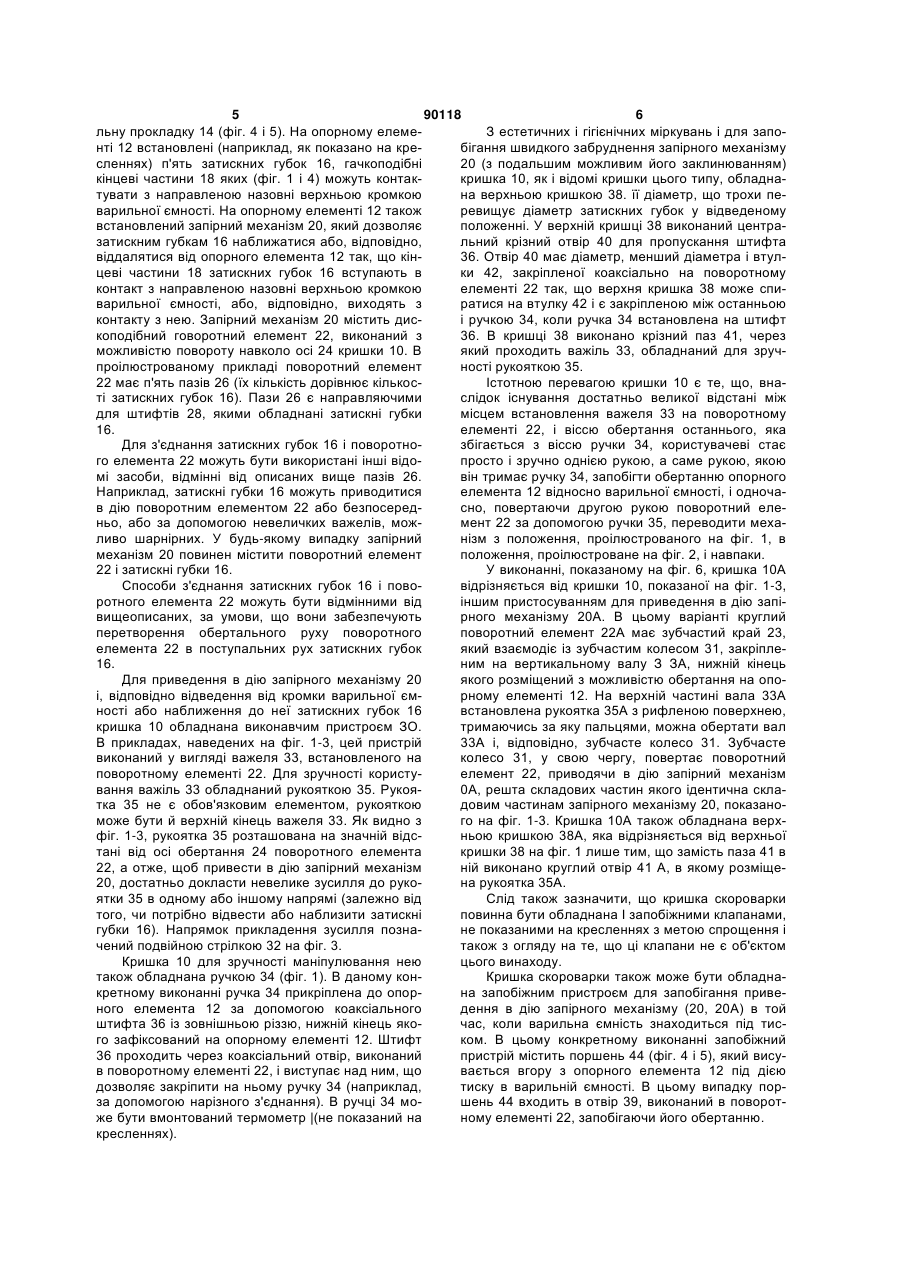

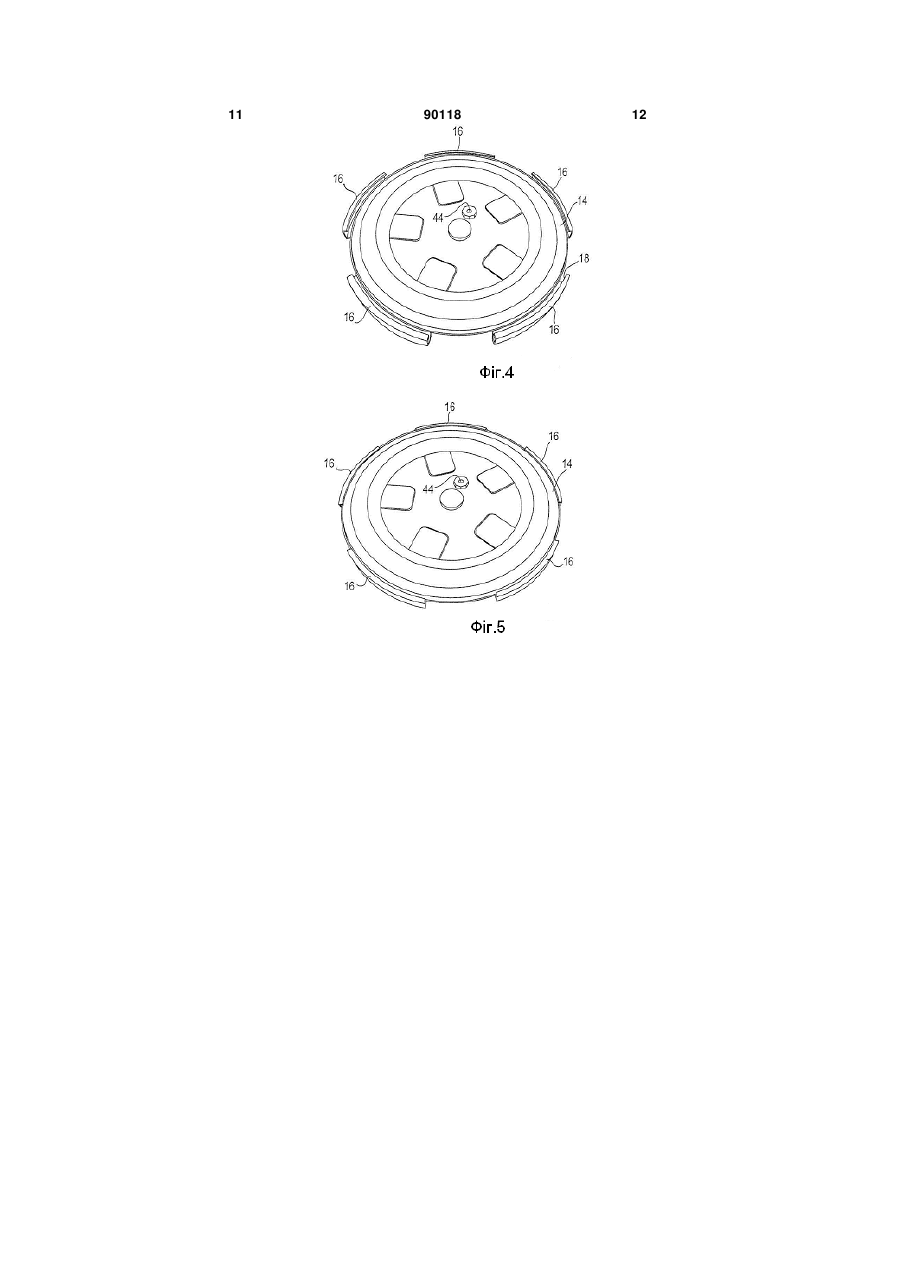

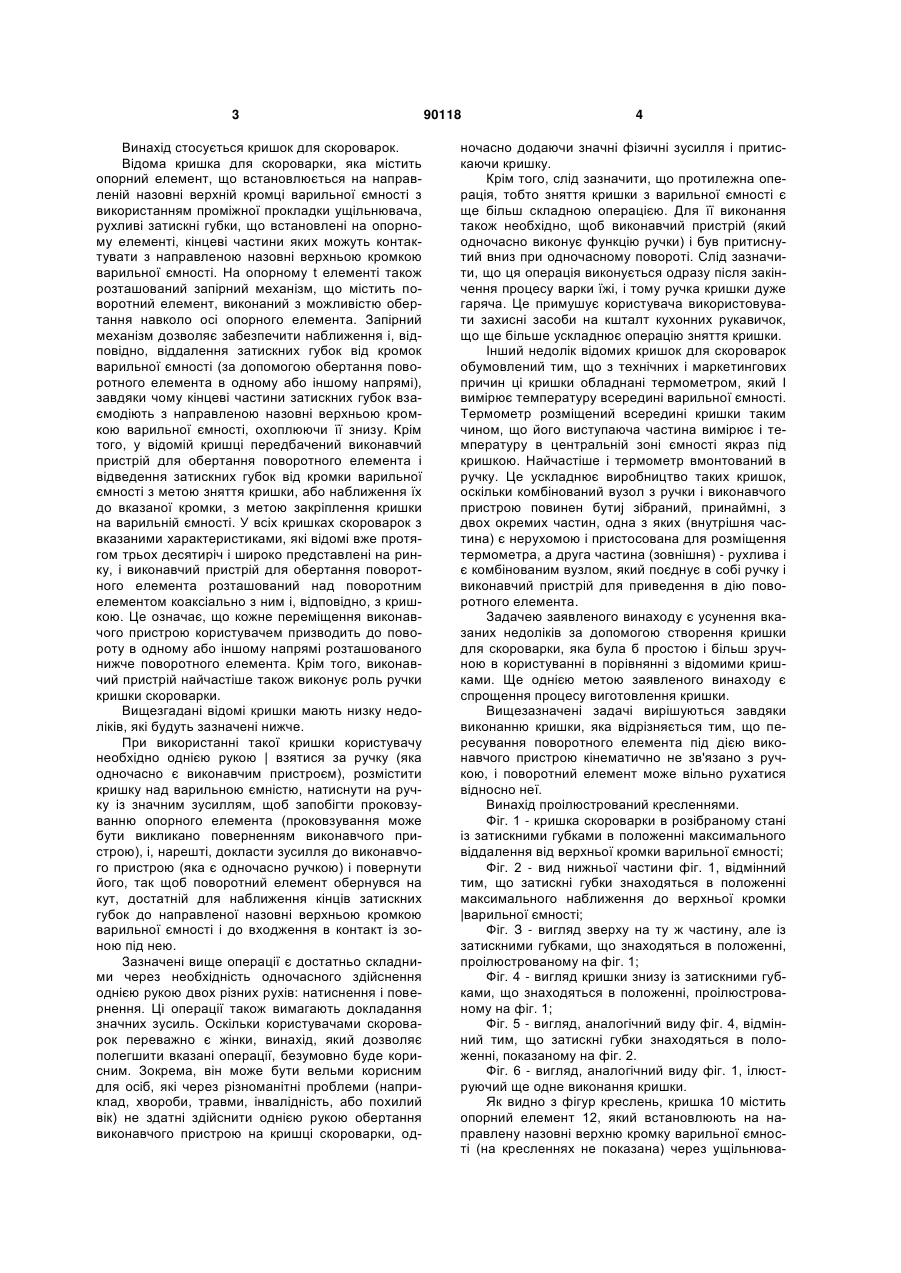

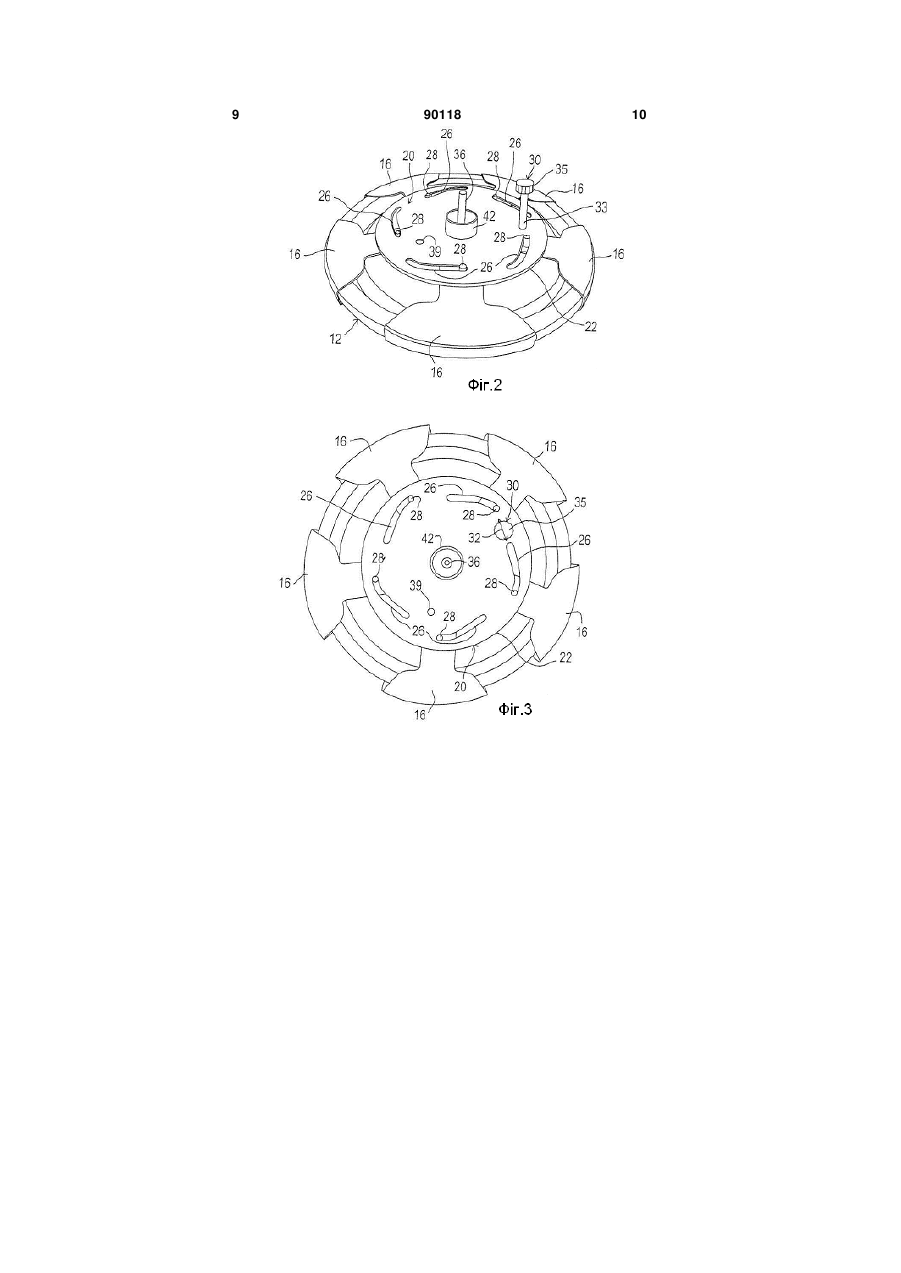

1. Кришка для скороварки (10, 10А), що містить опорний елемент (12) для встановлення на направленій назовні верхній кромці варильної ємності через ущільнювальну прокладку (14), встановлені на опорному елементі (12) рухливі затискні губки (16), кінцеві частини (18) яких виконані з можливістю взаємодії з направленою назовні верхньою кромкою варильної ємності, запірний механізм (20, 20А), що містить поворотний елемент (22, 22А), виконаний з можливістю повороту навколо осі (24) опорного елемента (12) і з можливістю наближення та віддалення затискних губок (16) від опорного елемента (12) при обертанні поворотного елемента (22, 22А) в одному або іншому напрямі, внаслідок чого кінцеві частини (18) затискних губок (16) входять у контакт з направленою назовні верхньою кромкою варильної ємності або, відповідно, виходять із контакту із зазначеною кромкою, ручку (34), безпосередньо або через проміжні елементи сполучену з опорним елементом (12), обладнаний рукояткою (35, 35А) виконавчий пристрій (30, 30А) для обертання поворотного елемента (22, 22А) запірного механізму (20, 20А), яка відрізняється тим, що поворотний елемент (22, 22А) виконаний з можливістю обертання під дією виконавчого пристрою (30, 30А) відносно ручки (34), але кінематично не зв'язаний з нею, виконавчий пристрій (30, 30А) містить важіль (33), обладнаний рукояткою (35), при цьому важіль (33) виконаний направленим вгору та ексцентрично встановлений на поворотному елементі (22, 22А) 2 (19) 1 3 Винахід стосується кришок для скороварок. Відома кришка для скороварки, яка містить опорний елемент, що встановлюється на направленій назовні верхній кромці варильної ємності з використанням проміжної прокладки ущільнювача, рухливі затискні губки, що встановлені на опорному елементі, кінцеві частини яких можуть контактувати з направленою назовні верхньою кромкою варильної ємності. На опорному t елементі також розташований запірний механізм, що містить поворотний елемент, виконаний з можливістю обертання навколо осі опорного елемента. Запірний механізм дозволяє забезпечити наближення і, відповідно, віддалення затискних губок від кромок варильної ємності (за допомогою обертання поворотного елемента в одному або іншому напрямі), завдяки чому кінцеві частини затискних губок взаємодіють з направленою назовні верхньою кромкою варильної ємності, охоплюючи її знизу. Крім того, у відомій кришці передбачений виконавчий пристрій для обертання поворотного елемента і відведення затискних губок від кромки варильної ємності з метою зняття кришки, або наближення їх до вказаної кромки, з метою закріплення кришки на варильній ємності. У всіх кришках скороварок з вказаними характеристиками, які відомі вже протягом трьох десятиріч і широко представлені на ринку, і виконавчий пристрій для обертання поворотного елемента розташований над поворотним елементом коаксіально з ним і, відповідно, з кришкою. Це означає, що кожне переміщення виконавчого пристрою користувачем призводить до повороту в одному або іншому напрямі розташованого нижче поворотного елемента. Крім того, виконавчий пристрій найчастіше також виконує роль ручки кришки скороварки. Вищезгадані відомі кришки мають низку недоліків, які будуть зазначені нижче. При використанні такої кришки користувачу необхідно однією рукою | взятися за ручку (яка одночасно є виконавчим пристроєм), розмістити кришку над варильною ємністю, натиснути на ручку із значним зусиллям, щоб запобігти проковзуванню опорного елемента (проковзування може бути викликано поверненням виконавчого пристрою), і, нарешті, докласти зусилля до виконавчого пристрою (яка є одночасно ручкою) і повернути його, так щоб поворотний елемент обернувся на кут, достатній для наближення кінців затискних губок до направленої назовні верхньою кромкою варильної ємності і до входження в контакт із зоною під нею. Зазначені вище операції є достатньо складними через необхідність одночасного здійснення однією рукою двох різних рухів: натиснення і повернення. Ці операції також вимагають докладання значних зусиль. Оскільки користувачами скороварок переважно є жінки, винахід, який дозволяє полегшити вказані операції, безумовно буде корисним. Зокрема, він може бути вельми корисним для осіб, які через різноманітні проблеми (наприклад, хвороби, травми, інвалідність, або похилий вік) не здатні здійснити однією рукою обертання виконавчого пристрою на кришці скороварки, од 90118 4 ночасно додаючи значні фізичні зусилля і притискаючи кришку. Крім того, слід зазначити, що протилежна операція, тобто зняття кришки з варильної ємності є ще більш складною операцією. Для її виконання також необхідно, щоб виконавчий пристрій (який одночасно виконує функцію ручки) і був притиснутий вниз при одночасному повороті. Слід зазначити, що ця операція виконується одразу після закінчення процесу варки їжі, і тому ручка кришки дуже гаряча. Це примушує користувача використовувати захисні засоби на кшталт кухонних рукавичок, що ще більше ускладнює операцію зняття кришки. Інший недолік відомих кришок для скороварок обумовлений тим, що з технічних і маркетингових причин ці кришки обладнані термометром, який І вимірює температуру всередині варильної ємності. Термометр розміщений всередині кришки таким чином, що його виступаюча частина вимірює і температуру в центральній зоні ємності якраз під кришкою. Найчастіше і термометр вмонтований в ручку. Це ускладнює виробництво таких кришок, оскільки комбінований вузол з ручки і виконавчого пристрою повинен бутиj зібраний, принаймні, з двох окремих частин, одна з яких (внутрішня частина) є нерухомою і пристосована для розміщення термометра, а друга частина (зовнішня) - рухлива і є комбінованим вузлом, який поєднує в собі ручку і виконавчий пристрій для приведення в дію поворотного елемента. Задачею заявленого винаходу є усунення вказаних недоліків за допомогою створення кришки для скороварки, яка була б простою і більш зручною в користуванні в порівнянні з відомими кришками. Ще однією метою заявленого винаходу є спрощення процесу виготовлення кришки. Вищезазначені задачі вирішуються завдяки виконанню кришки, яка відрізняється тим, що пересування поворотного елемента під дією виконавчого пристрою кінематично не зв'язано з ручкою, і поворотний елемент може вільно рухатися відносно неї. Винахід проілюстрований кресленнями. Фіг. 1 - кришка скороварки в розібраному стані із затискними губками в положенні максимального віддалення від верхньої кромки варильної ємності; Фіг. 2 - вид нижньої частини фіг. 1, відмінний тим, що затискні губки знаходяться в положенні максимального наближення до верхньої кромки |варильної ємності; Фіг. З - вигляд зверху на ту ж частину, але із затискними губками, що знаходяться в положенні, проілюстрованому на фіг. 1; Фіг. 4 - вигляд кришки знизу із затискними губками, що знаходяться в положенні, проілюстрованому на фіг. 1; Фіг. 5 - вигляд, аналогічний виду фіг. 4, відмінний тим, що затискні губки знаходяться в положенні, показаному на фіг. 2. Фіг. 6 - вигляд, аналогічний виду фіг. 1, ілюструючий ще одне виконання кришки. Як видно з фігур креслень, кришка 10 містить опорний елемент 12, який встановлюють на направлену назовні верхню кромку варильної ємності (на кресленнях не показана) через ущільнюва 5 90118 6 льну прокладку 14 (фіг. 4 і 5). На опорному елемеЗ естетичних і гігієнічних міркувань і для запонті 12 встановлені (наприклад, як показано на кребігання швидкого забруднення запірного механізму сленнях) п'ять затискних губок 16, гачкоподібні 20 (з подальшим можливим його заклинюванням) кінцеві частини 18 яких (фіг. 1 і 4) можуть контаккришка 10, як і відомі кришки цього типу, обладнатувати з направленою назовні верхньою кромкою на верхньою кришкою 38. її діаметр, що трохи певарильної ємності. На опорному елементі 12 також ревищує діаметр затискних губок у відведеному встановлений запірний механізм 20, який дозволяє положенні. У верхній кришці 38 виконаний центразатискним губкам 16 наближатися або, відповідно, льний крізний отвір 40 для пропускання штифта віддалятися від опорного елемента 12 так, що кін36. Отвір 40 має діаметр, менший діаметра і втулцеві частини 18 затискних губок 16 вступають в ки 42, закріпленої коаксіально на поворотному контакт з направленою назовні верхньою кромкою елементі 22 так, що верхня кришка 38 може спиварильної ємності, або, відповідно, виходять з ратися на втулку 42 і є закріпленою між останньою контакту з нею. Запірний механізм 20 містить дисі ручкою 34, коли ручка 34 встановлена на штифт коподібний говоротний елемент 22, виконаний з 36. В кришці 38 виконано крізний паз 41, через можливістю повороту навколо осі 24 кришки 10. В який проходить важіль 33, обладнаний для зручпроілюстрованому прикладі поворотний елемент ності рукояткою 35. 22 має п'ять пазів 26 (їх кількість дорівнює кількосІстотною перевагою кришки 10 є те, що, внаті затискних губок 16). Пази 26 є направляючими слідок існування достатньо великої відстані між для штифтів 28, якими обладнані затискні губки місцем встановлення важеля 33 на поворотному 16. елементі 22, і віссю обертання останнього, яка Для з'єднання затискних губок 16 і поворотнозбігається з віссю ручки 34, користувачеві стає го елемента 22 можуть бути використані інші відопросто і зручно однією рукою, а саме рукою, якою мі засоби, відмінні від описаних вище пазів 26. він тримає ручку 34, запобігти обертанню опорного Наприклад, затискні губки 16 можуть приводитися елемента 12 відносно варильної ємності, і одночав дію поворотним елементом 22 або безпосередсно, повертаючи другою рукою поворотний еленьо, або за допомогою невеличких важелів, можмент 22 за допомогою ручки 35, переводити мехаливо шарнірних. У будь-якому випадку запірний нізм з положення, проілюстрованого на фіг. 1, в механізм 20 повинен містити поворотний елемент положення, проілюстроване на фіг. 2, і навпаки. 22 і затискні губки 16. У виконанні, показаному на фіг. 6, кришка 10А Способи з'єднання затискних губок 16 і пововідрізняється від кришки 10, показаної на фіг. 1-3, ротного елемента 22 можуть бути відмінними від іншим пристосуванням для приведення в дію запівищеописаних, за умови, що вони забезпечують рного механізму 20А. В цьому варіанті круглий перетворення обертального руху поворотного поворотний елемент 22А має зубчастий край 23, елемента 22 в поступальних рух затискних губок який взаємодіє із зубчастим колесом 31, закріпле16. ним на вертикальному валу З ЗА, нижній кінець Для приведення в дію запірного механізму 20 якого розміщений з можливістю обертання на опоі, відповідно відведення від кромки варильної ємрному елементі 12. На верхній частині вала 33А ності або наближення до неї затискних губок 16 встановлена рукоятка 35А з рифленою поверхнею, кришка 10 обладнана виконавчим пристроєм ЗО. тримаючись за яку пальцями, можна обертати вал В прикладах, наведених на фіг. 1-3, цей пристрій 33А і, відповідно, зубчасте колесо 31. Зубчасте виконаний у вигляді важеля 33, встановленого на колесо 31, у свою чергу, повертає поворотний поворотному елементі 22. Для зручності користуелемент 22, приводячи в дію запірний механізм вання важіль 33 обладнаний рукояткою 35. Рукоя0А, решта складових частин якого ідентична склатка 35 не є обов'язковим елементом, рукояткою довим частинам запірного механізму 20, показаноможе бути й верхній кінець важеля 33. Як видно з го на фіг. 1-3. Кришка 10А також обладнана верхфіг. 1-3, рукоятка 35 розташована на значній відсньою кришкою 38А, яка відрізняється від верхньої тані від осі обертання 24 поворотного елемента кришки 38 на фіг. 1 лише тим, що замість паза 41 в 22, а отже, щоб привести в дію запірний механізм ній виконано круглий отвір 41 А, в якому розміще20, достатньо докласти невелике зусилля до рукона рукоятка 35А. ятки 35 в одному або іншому напрямі (залежно від Слід також зазначити, що кришка скороварки того, чи потрібно відвести або наблизити затискні повинна бути обладнана І запобіжними клапанами, губки 16). Напрямок прикладення зусилля познане показаними на кресленнях з метою спрощення і чений подвійною стрілкою 32 на фіг. 3. також з огляду на те, що ці клапани не є об'єктом Кришка 10 для зручності маніпулювання нею цього винаходу. також обладнана ручкою 34 (фіг. 1). В даному конКришка скороварки також може бути обладнакретному виконанні ручка 34 прикріплена до опорна запобіжним пристроєм для запобігання привеного елемента 12 за допомогою коаксіального дення в дію запірного механізму (20, 20А) в той штифта 36 із зовнішньою різзю, нижній кінець якочас, коли варильна ємність знаходиться під тисго зафіксований на опорному елементі 12. Штифт ком. В цьому конкретному виконанні запобіжний 36 проходить через коаксіальний отвір, виконаний пристрій містить поршень 44 (фіг. 4 і 5), який висув поворотному елементі 22, і виступає над ним, що вається вгору з опорного елемента 12 під дією дозволяє закріпити на ньому ручку 34 (наприклад, тиску в варильній ємності. В цьому випадку порза допомогою нарізного з'єднання). В ручці 34 мошень 44 входить в отвір 39, виконаний в поворотже бути вмонтований термометр |(не показаний на ному елементі 22, запобігаючи його обертанню. кресленнях). 7 90118 8 9 90118 10 11 90118 12 13 Комп’ютерна верстка Г. Паяльніков 90118 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
