Ізолююча система, яка містить з’єднані між собою ізолюючі панелі, розташовані навпроти стіни

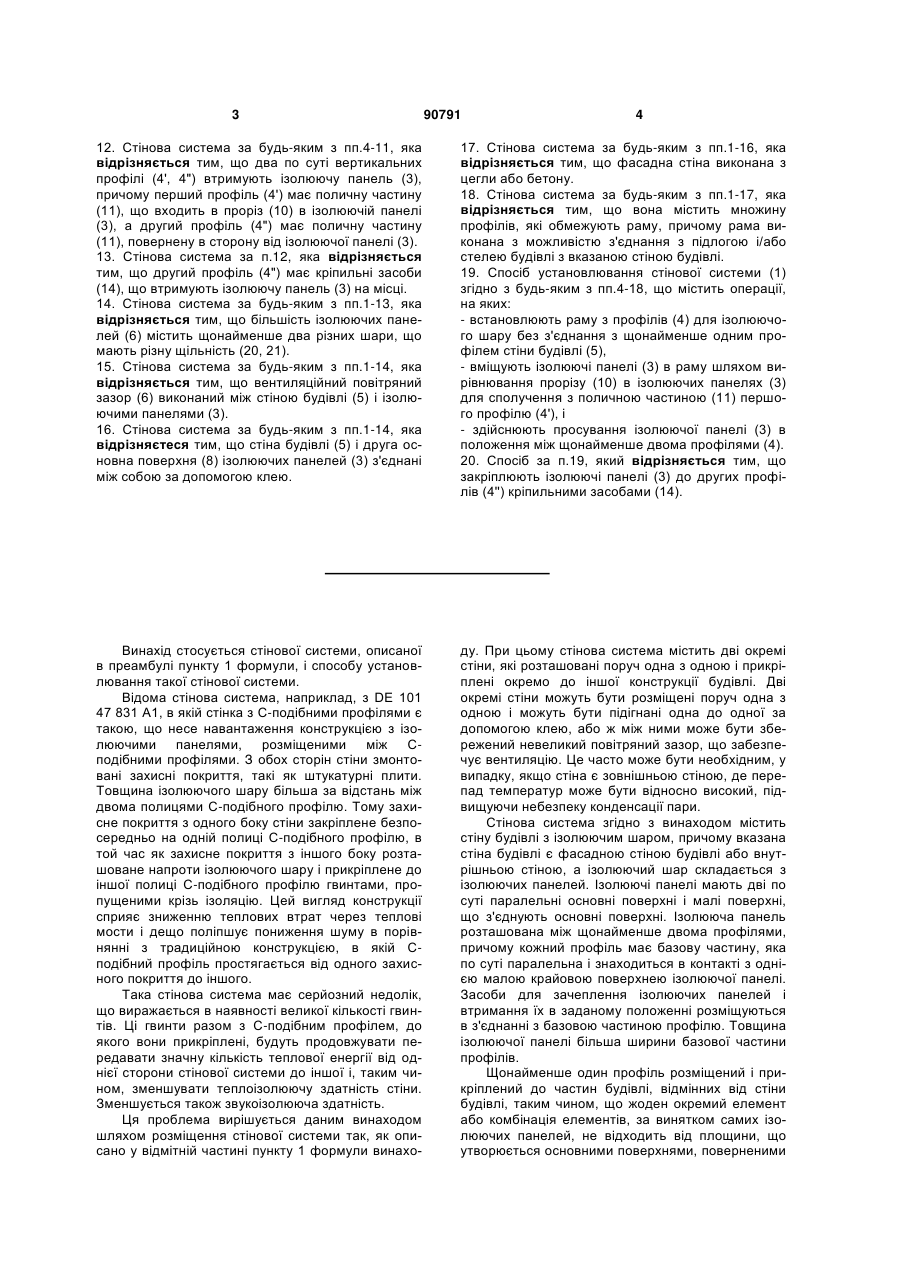

1. Стінова система (1), що містить стіну будівлі з ізолюючим шаром, причому стіна будівлі є фасадною стіною будівлі або внутрішньою стіною, а ізолюючий шар складається з ізолюючих панелей (3), кожна ізолююча панель (3) має дві по суті паралельні основні поверхні (7, 8), при цьому друга основна поверхня (8) повернена до стіни будинку, а ізолююча панель (3) має також малі поверхні (9, 9') і розміщена між щонайменше двома профілями (4), причому кожний профіль має базову частину (13), яка по суті паралельна і знаходиться в контакті з частиною однієї малої крайової поверхні (9) ізолюючої панелі (3), при цьому профілі (4) забезпечені засобами зачеплення (11, 31), які взаємодіють з ізолюючими панелями (3) і втримують їх в заданому положенні, причому товщина ізолюючої панелі (3) більша за ширину базової частини (13) профілів (4), яка відрізняється тим, що профілі (4) розміщені так, щоб прилягати до площини, що утворюється першими основними поверхнями (7) ізолюючих панелей (3), і щонайменше один профіль (4) розміщений і прикріплений до частин будівлі, відмінних від стіни будівлі (5), таким чином, що жоден окремий елемент або комбінація елементів, за винятком самих ізолюючих панелей (3), не відходить від площини, що утворюється першими основними поверхнями (7), до площини, що утворюється другими основними поверхнями (8) ізолюючих панелей. 2 (19) 1 3 90791 4 12. Стінова система за будь-яким з пп.4-11, яка відрізняється тим, що два по суті вертикальних профілі (4', 4") втримують ізолюючу панель (3), причому перший профіль (4') має поличну частину (11), що входить в проріз (10) в ізолюючій панелі (3), а другий профіль (4") має поличну частину (11), повернену в сторону від ізолюючої панелі (3). 13. Стінова система за п.12, яка відрізняється тим, що другий профіль (4") має кріпильні засоби (14), що втримують ізолюючу панель (3) на місці. 14. Стінова система за будь-яким з пп.1-13, яка відрізняється тим, що більшість ізолюючих панелей (6) містить щонайменше два різних шари, що мають різну щільність (20, 21). 15. Стінова система за будь-яким з пп.1-14, яка відрізняється тим, що вентиляційний повітряний зазор (6) виконаний між стіною будівлі (5) і ізолюючими панелями (3). 16. Стінова система за будь-яким з пп.1-14, яка відрізняєтеся тим, що стіна будівлі (5) і друга основна поверхня (8) ізолюючих панелей (3) з'єднані між собою за допомогою клею. 17. Стінова система за будь-яким з пп.1-16, яка відрізняється тим, що фасадна стіна виконана з цегли або бетону. 18. Стінова система за будь-яким з пп.1-17, яка відрізняється тим, що вона містить множину профілів, які обмежують раму, причому рама виконана з можливістю з'єднання з підлогою і/або стелею будівлі з вказаною стіною будівлі. 19. Спосіб установлювання стінової системи (1) згідно з будь-яким з пп.4-18, що містить операції, на яких: - встановлюють раму з профілів (4) для ізолюючого шару без з'єднання з щонайменше одним профілем стіни будівлі (5), - вміщують ізолюючі панелі (3) в раму шляхом вирівнювання прорізу (10) в ізолюючих панелях (3) для сполучення з поличною частиною (11) першого профілю (4'), і - здійснюють просування ізолюючої панелі (3) в положення між щонайменше двома профілями (4). 20. Спосіб за п.19, який відрізняється тим, що закріплюють ізолюючі панелі (3) до других профілів (4'') кріпильними засобами (14). Винахід стосується стінової системи, описаної в преамбулі пункту 1 формули, і способу установлювання такої стінової системи. Відома стінова система, наприклад, з DE 101 47 831 A1, в якій стінка з С-подібними профілями є такою, що несе навантаження конструкцією з ізолюючими панелями, розміщеними між Сподібними профілями. З обох сторін стіни змонтовані захисні покриття, такі як штукатурні плити. Товщина ізолюючого шару більша за відстань між двома полицями С-подібного профілю. Тому захисне покриття з одного боку стіни закріплене безпосередньо на одній полиці С-подібного профілю, в той час як захисне покриття з іншого боку розташоване напроти ізолюючого шару і прикріплене до іншої полиці С-подібного профілю гвинтами, пропущеними крізь ізоляцію. Цей вигляд конструкції сприяє зниженню теплових втрат через теплові мости і дещо поліпшує пониження шуму в порівнянні з традиційною конструкцією, в якій Сподібний профіль простягається від одного захисного покриття до іншого. Така стінова система має серйозний недолік, що виражається в наявності великої кількості гвинтів. Ці гвинти разом з С-подібним профілем, до якого вони прикріплені, будуть продовжувати передавати значну кількість теплової енергії від однієї сторони стінової системи до іншої і, таким чином, зменшувати теплоізолюючу здатність стіни. Зменшується також звукоізолююча здатність. Ця проблема вирішується даним винаходом шляхом розміщення стінової системи так, як описано у відмітній частині пункту 1 формули винахо ду. При цьому стінова система містить дві окремі стіни, які розташовані поруч одна з одною і прикріплені окремо до іншої конструкції будівлі. Дві окремі стіни можуть бути розміщені поруч одна з одною і можуть бути підігнані одна до одної за допомогою клею, або ж між ними може бути збережений невеликий повітряний зазор, що забезпечує вентиляцію. Це часто може бути необхідним, у випадку, якщо стіна є зовнішньою стіною, де перепад температур може бути відносно високий, підвищуючи небезпеку конденсації пари. Стінова система згідно з винаходом містить стіну будівлі з ізолюючим шаром, причому вказана стіна будівлі є фасадною стіною будівлі або внутрішньою стіною, а ізолюючий шар складається з ізолюючих панелей. Ізолюючі панелі мають дві по суті паралельні основні поверхні і малі поверхні, що з'єднують основні поверхні. Ізолююча панель розташована між щонайменше двома профілями, причому кожний профіль має базову частину, яка по суті паралельна і знаходиться в контакті з однією малою крайовою поверхнею ізолюючої панелі. Засоби для зачеплення ізолюючих панелей і втримання їх в заданому положенні розміщуються в з'єднанні з базовою частиною профілю. Товщина ізолюючої панелі більша ширини базової частини профілів. Щонайменше один профіль розміщений і прикріплений до частин будівлі, відмінних від стіни будівлі, таким чином, що жоден окремий елемент або комбінація елементів, за винятком самих ізолюючих панелей, не відходить від площини, що утворюється основними поверхнями, поверненими 5 всередину будівлі, до площини, що утворюється основними поверхнями ізолюючих панелей, повернених до зовнішньої стіни. Переважно в малій поверхні виконується npoріз, що простягається по суті паралельно основним поверхням ізолюючих панелей. Переважно профіль забезпечений поличною частиною, по суті паралельною основним поверхням ізолюючої панелі. Профілі розміщені і прикріплені таким чином, що практично жодна деталь не проходить напряму від однієї основної поверхні до іншої основної поверхні ізолюючих панелей, а стіна будівлі не з'єднується безпосередньо з основною поверхнею ізолюючих панелей, протилежною стінам будівлі, за допомогою механічних засобів, інших ніж можлива частина теплоізолюючого шару. Однією додатковою перевагою цієї нової стінової системи є те, що дві частини стінової системи можуть бути встановлені незалежно одна від одної, що означає, що система підходить для проектів оновлення і поліпшення ізолюючих характеристик будівлі. Наприклад, існуючий неізольований фасад може бути використаний в новій стіновій системі як перша частина зовнішньої стіни, тобто стіни будівлі, а друга частина, що містить ізоляцію, може бути встановлена незалежно. Для отримання цієї нової стінової системи з двома незалежними частинами стіни внутрішня частина стінової системи, що містить ізоляцію, може бути прикріплена до стелі, даху і/або до стінової конструкції, але до зовнішньої стіни будівлі вона не може бути прикріплена інакше ніж ізолюючим матеріалом, можливо з яким-небудь клеєм. Переваги цієї стінової системи полягають у відсутності теплового моста і елементів, придатних для передачі звуку з одного боку стіни на інший. Це означає можливість досягнення поліпшення як тепло-, так і звукоізоляції. Крім того, за допомогою стінової системи згідно з даним винаходом будуть поліпшені протипожежні властивості, оскільки тепло від займання, що виникло відносно ізоляції з боку стіни будівлі, буде ізольоване від профілів, і тому профілі не будуть зачеплені і в них не почнеться, наприклад, згинання на більш пізній стадії пожежі. Це затримає прорив вогню через другу частину стіни, що містить ізолюючий шар. Профілі будуть простягатися на відстань, що складає не більше 85% від товщини ізолюючого шару, переважно не більше ніж на 75% і навіть більше переважно - не більше ніж на 60%. Очевидно, що ця відстань буде залежати від товщини ізолюючого шару. Якщо профілі простягаються на 75% від товщини ізолюючого шару в 100мм, той же профіль буде простягатися тільки на 37,5% від товщини ізолюючого шару в 200мм. Профілі переважно виготовляють з металу, переважно зі сталі або алюмінію. Зручною може бути наявність в профілях отворів, призначених для зменшення теплопровідності. Профілі можуть бути також виконані з матеріалу, що має більш низьку теплопровідність, ніж метал, наприклад з пластику або деревини. Крім того, можливе поєднання різних матеріалів. 90791 6 Ізолюючий матеріал, який використовується в новій стіновій системі, може бути будь-яким відомим ізолюючим матеріалом, таким як волокнисті, пористі або основані на пластику матеріали. Ізоляція з мінеральної вати, такої як скловата або кам'яна вата, особливо корисна завдяки поліпшеній вогнестійкості. Хорошою вогнестійкістю, а також хорошими акустичними характеристиками володіє кам'яна вата. Мінеральна вата забезпечує також більш легке установлювання, оскільки ці продукти володіють більшою гнучкістю ніж, наприклад, пориста ізоляція. Ця нова стінова система може бути використана при реконструкції існуючих будівель, при будівництві нових будівель, а також як елементи збірного фасаду. У першому варіанті реалізації стінова система виконана як зовнішня стіна, в якій перша частина стіни без ізоляції є зовнішньою частиною стіни будівлі, звичайно виконаною з цегли і/або бетону, також будучи фасадом будівлі. Між двома частинами стіни часто буде наявний зазор. Друга частина, часто будучи внутрішньою частиною стіни, містить ізоляцію, розміщену в рамі з профілів. Кожна ізолююча панель має чотири малих поверхні, причому щонайменше в одній малій поверхні виконаний проріз, що простягається по суті паралельно основним поверхням. Ізолюючі панелі розташовані кожна щонайменше між двома профілями. Кожний профіль має базову частину, яка простягається по суті паралельно і знаходиться в контакті з однією малою поверхнею ізолюючої панелі і одну поличну частину, що простягається по суті паралельно основним поверхням ізолюючої панелі і входить у вказаний проріз в малій поверхні ізолюючої панелі. Ізолюючі панелі мають товщину, яка більша ширини базової частини профілів. У переважному варіанті реалізації стінової системи згідно з даним винаходом по суті всі профілі розміщені і прикріплені до частин будівлі, відмінних від стіни будівлі, так що ніякі елементи, з'єднані з вказаними профілями, за винятком самих ізолюючих панелей, не зв'язують перші основні поверхні ізолюючих панелей з другими основними поверхнями ізолюючих панелей. Переважно ці базові частини профілів також розміщені паралельно малій поверхні ізолюючих панелей і між першою основною поверхнею ізолюючих панелей і прорізом в малій поверхні ізолюючих панелей. Це означає, що дві частини стіни не з'єднані безпосередньо механічними засобами. При наявності повітряного зазору між двома частинами стіни вони не будуть з'єднуватись взагалі. За відсутності повітряного зазору вони будуть з'єднуватись тільки через теплоізолюючий матеріал, можливо з і будь-яким клеєм між другою основною поверхнею ізолюючої панелі і стіною будівлі. Переважно як рама, що втримує ізолюючі панелі, застосовуються С- і U-подібні профілі. Ці профілі будуть містити одну базову частину і дві поличні частини, що відходять від базової частини. Одна з цих поличних частин розміщується таким чином, щоб входити в проріз в ізолюючих панелях для втримання ізолюючої панелі в потрібному положенні. Можливе застосування для досягнення 7 цього іншого засобу, наприклад вирубаних деталей з базової частини, а також гвинтів або затисків, і при цьому достатнім може бути L-подібний профіль. Інша полична частина розміщена таким чином, щоб бути урівень з основною поверхнею ізолюючої панелі. Ця основна поверхня ізоляції часто буде зовнішньою поверхнею, протилежною першій частині стіни. Ці типи профілів володіють перевагою поліпшеного закріплення ізолюючих панелей в потрібному положенні. Крім того, полиця, розташована проти іншої першої частини стіни і урівень із зовнішньою основною поверхнею ізолюючої панелі, може використовуватися для прикріплення до цієї сторони стіни захисного покриття. Це закрите покриття може бути представлене гіпсокартоном, деревними панелями, фібровим картоном і будь-яким іншим матеріалом, придатним для облицювання внутрішніх стін. В іншому переважному варіанті реалізації стінової системи згідно з даним винаходом є два по суті вертикальних профілі, що втримують ізолюючу панель, і перший профіль має поличну частину, що входить в проріз в ізолюючій панелі, а другий профіль має поличну частину, повернену в сторону від вказаної, ізолюючої панелі. Полична частина, повернена від ізолюючої панелі, виконана з можливістю втримання другої ізолюючої панелі. Крім того, другий профіль може бути забезпечений засобами кріплення, призначеними для втримання вказаної першої ізолюючої панелі на місці. Ці засоби кріплення можуть бути, наприклад, встановлені після розміщення на місці першої згаданої ізолюючої панелі, але до розміщення на місці другої, сусідньої ізолюючої панелі. Рама з профілів, які звичайно утворюють одну або більше рам, в які вставлені ізолюючі панелі, часто будуть кріпитися до підлоги і до стелі одним горизонтальним профілем, прикріпленим до підлоги і одним прикріпленим до стелі. Вертикальні профілі розташовані між горизонтальними профілями. У приміщенні або в частинах будівлі, де відстань між підлогою і стелею особливо велика, в проміжку між підлогою і стелею можуть бути додані один або більше опорних профілів. Рама з профілів може бути також прикріплена до стін перпендикулярно і прилягаючи до нової стінової системи, що є предметом винаходу. Це повинно бути особливо істотним в тому випадку, коли нова стінова система застосовується для зовнішньої стіни, що є частиною фасаду будівлі. В іншому переважному варіанті реалізації винаходу більшість ізолюючих панелей, переважно з мінеральної вати, містять щонайменше два різних шари, що володіють різною щільністю. Часто це може бути виконано у вигляді так званих плит здвоєної щільності, що означає, що панелі містять шари, розташовані паралельно основним поверхням. Звичайно це виражається у вигляді одного відносно тонкого шару (що складає до 25% від сумарної товщини ізолюючої панелі) з великою щільністю, наприклад більше 60кг/м3. Інша частина ізоляції буде володіти більш низькою щільністю, наприклад нижче 45кг/м3. Одна з переваг такої ізолюючої панелі полягає в тому, що завдяки ша 90791 8 ру, який володіє великою щільністю, можна добитися високої механічної стійкості без отримання надто важкого продукту. В іншому варіанті реалізації винаходу шар ізоляції, який володіє великою щільністю, може замінити захисний шар. Якщо поверхня ізоляції, повернена до зайнятого приміщення, достатньо тверда і стійка, не завжди буде необхідно застосовувати окремий облицювальний шар. У цих випадках шар ізоляції, який володіє великою щільністю може бути покритий полотном і/або фарбою для поліпшення зовнішнього вигляду поверхні і/або поліпшення зносостійкості поверхні. Якщо мінеральна вата покрита полотном з начосом або шаром фарби, що має відкриту або пористу поверхню, вона буде володіти підвищеними можливостями поглинання звуку в порівнянні із звичайним захисним шаром, що складається, наприклад, з гіпсокартону. У такому варіанті реалізації шар ізоляції з найбільшою щільністю буде розміщений проти стіни будівлі системи. Шар ізоляції з найбільшою щільністю може бути також розміщений поверненим до стіни будівлі, в залежності від призначення. Таке розміщення повинне бути доречним, якщо його задачею єзменшення небезпеки блокування повітряного зазору, призначеного для вентиляції між двома частинами стіни. Таке блокування може бути результатом здимання м'якого ізолюючого матеріалу. Шар з великою щільністю буде володіти механічним стабілізуючим впливом на частину стіни, що містить ізоляцію. Це означає можливість зменшення небезпеки здимання ізолюючих панелей. Таке здимання може виникнути у відкритих повітряних зазорах між ізолюючими панелями1, значно зменшуючи тепло- і звукоізолюючий ефект. Переважно вентиляційний повітряний зазор виконаний між стіною будівлі, тобто першою частиною стіни, і другою частиною стіни, представленою ізолюючими панелями. Він володіє тією перевагою, що дозволяє видаляти вологу, сконденсовану в стіні будівлі. За відсутності повітряного зазору стіна будівлі і друга основна поверхня ізолюючих панелей можуть бути з'єднані між собою за допомогою клею. Це повинно додати стіновій системі підвищеної механічної стійкості. В іншому варіанті реалізації винаходу одна або більше малих поверхонь ізолюючої панелі виконані більш гнучкими, ніж інша частина ізолюючої панелі. Це може бути способом, подібним до способу, описаному в Європейській патентній заявці 04388066.5. Це повинно служити двом цілям: по-перше, забезпечити щільне сполучення ізолюючих панелей і профілів і, по-друге, допустити деякі невеликі відхилення у відстані між профілями. Винахід включає також в себе спосіб установлювання стінової системи згідно з будь-яким з описаних вище варіантів реалізації. Цей спосіб містить операцію встановлення системи рам з профілів для другої частини стіни, паралельній стіні будівлі, тобто першій частині стіни, звичайно зовнішній стіні, без з єднання щонайменше одного профілю зі стіною будівлі. Спосіб містить також операцію розміщення ізолюючих панелей між ба 9 зовими частинами профілів таким чином, щоб засоби, які розміщені в зв'язку з базовою частиною профілю для захоплення ізолюючих панелей, втримували їх в потрібному положенні. Товщина ізолюючої панелі більша ширини базової частини профілів. Розміщення ізолюючих панелей означає також, що їх просувають в потрібне положення між щонайменше двома профілями. У переважному варіанті реалізації способу один з двох профілів має поличну частину, проникаючу в ізоляційний матеріал, а ізолююча панель вміщується в рамі шляхом вирівнювання прорізу в ізолюючій панелі таким чином, щоб підігнати її до цієї поличної частини. Переважно зовнішній профіль буде мати поличну частину, повернену в сторону від ізоляційного матеріалу, і переважно ізолююча панель кріплення. Цими засобами кріплення можуть бути гвинти, цвяхи або затиски будь-якого типу. Далі винахід буде описаний більш детально з посиленням на прикладені креслення, де: на Фіг.1 показаний приклад нової стінової системи; на Фіг.2 показана ізолююча панель, яка повинна використовуватися в новій стіновій системі; на Фіг.3 показаний спосіб установлювання ізолюючих панелей між профілями; на Фіг.4 показаний варіант реалізації профілю. На Фіг.1 показаний варіант реалізації стінової системи (1) згідно з даним винаходом. Стіна будівлі часто буває зовнішньою стіною, виконаною з цегли, бетону і т. д. Вона може бути існуючою стіною або знову зведенню стіною. Друга частина стіни виконана з ізолюючих панелей (3), профілів (4) і, переважно, зовнішнього облицювального шару (2), який може бути представлений гіпсокартоном або деревними плитами. Між першою і другою частинами стінової системи звичайно повинен знаходитися вентиляційний повітряний зазор (6). На Фіг.1 показаний також варіант реалізації профілю (4), який повинен використовуватися в стіновій системі (1) і має базову частину (13), щонайменше одну поличну частину (11) і переважно також другу поличну частину (12). У показаному варіанті реалізації зовнішній облицювальний шар (2) прикріплений до другої поличної частини (12) профілів наприклад гвинтами (не показані). Переважно можна застосувати засоби кріплення (14), що втримують ізолюючу панель (3) на стороні профілю, протилежній одній або двом поличним частинам (11, 12). Ці засоби кріплення (14) можуть мати форму цвяхів, забезпечених, наприклад, зазублинами для запобігання відділенню встановленої ізолюючої панелі (3) від профілю (4). На Фіг.2 показаний варіант реалізації ізолюючої панелі (3), призначеної для використання в стіновій системі. Ізолююча панель має дві основні поверхні (7, 8); перша основна поверхня (8) повернена до стіни будівлі (5). Ізолююча панель містить також чотири малі крайові поверхні (9, 9'). Щонайменше в одній з них (9') виконаний проріз (10). Цей проріз (10) приготований для сполучення з однією полицею (11) профілю. Можлива наявність прорізів більше ніж в одній малій крайовій поверхні ізолюючої панелі. Важливо, щоб ізолюю 90791 10 ча панель втримувалася на місці поличними частинами профілів на більш ніж одній малій крайовій поверхні. Правильною може бути наявність горизонтальних профілів, прикріплених, наприклад, до стелі і/або підлоги і/або, і в положенні, між ними. Для цього повинні застосовуватися два прорізи. Ці прорізи можуть бути попередньо виконані на заводі-виготовлювачі, або ж вони можуть бути легко прорізані на робочому майданчику під час монтажу. На Фіг.3 показаний спосіб установлювання ізолюючих панелей (3) в новій стінній системі. Цей спосіб містить операції установлювання рами з профілів (4), прикріплених до частин конструкції будівлі, іншим ніж стіна будівлі в новій стіновій системі. Ізолюючі панелі вміщуються в цій рамі з профілів шляхом вирівнювання прорізу (10) в малій кромці (9') для сполучення з поличною частиною (11) першого профілю (4'). Потім ізолюючу панель (3) просувають в позицію між щонайменше двома профілями (4). За бажанням ізолююча панель кріпиться в своїй позиції засобами кріплення (14), що кріплять панель до другого профілю (4"). Як показано на Фіг.3, ізолююча панель може залежати до типу здвоєної щільності, що містить шар (20), який володіє відносно великою щільністю і шар (21), який володіє відносно низькою щільністю. Шар,з великою щільністю (20) додасть необхідну механічну стійкість, в той час як інший шар забезпечить ізолюючу здатність. На Фіг.4 показаний варіант реалізації профілю, в якому використовується L-подібний профіль (4). Замість поличної частини, що входить в проріз в ізолюючій панелі, невелику ділянку базової частини (13) профілю частково вирубують, наприклад в V-подібній формі, так що можна відігнути частину (31), що має трикутну форму. Ряд таких частин (31), розташованих вздовж профілю, можуть втримувати ізоляцію в заданому положенні. Ці відігнуті,частини (31) зможуть увійти в ізолюючий матеріал без використання попередньо вирізаних прорізів. Вони можуть бути відігнуті до або під час установлювання, переважно вручну. Кут відгину може складати від 0 градусів і до 90 градусів. Якщо застосовується кут в діапазоні 10-40 градусів, відігнуті частині (31) можуть діяти як різновид зазублин. Якщо кут ближчий до 90 градусів, дія може бути ближча до полиці С-подібного профілю, за винятком того, що відпадає необхідність у виконанні прорізу в ізолюючій панелі. Засіб кріплення (14), призначений для втримання ізолюючої панелі на іншій стороні профілю, може також бути створений шляхом відгинання таких вирубаних деталей у напрямку до зовнішньої сторони базової частини (13). Очевидно, що можуть бути застосовані також інші засоби втримання ізоляції на місці. Ними можуть бути гвинти або спеціальні затиски будь-якого типу. Вони можуть бути застосовані для втримання ізоляції на обох сторонах базової частини (13). У прикладі реалізації винаходу ізолюючі панелі (3) мають товщину 150мм (у можливому діапазоні від 100 до 200мм). Ізолюючі матеріали можуть бути виготовлені на основі мінеральної вати або пінистих матеріалів або пластику. 11 Часто застосовується ізолюючий матеріал, який володіє єдиною щільністю, що має щільність в діапазоні від 15 до 150кг/м3, переважно близько 70кг/м3. При використанні ізоляції зі здвоєною щільністю товщина шару, що володіє великою щільністю, переважно складає близько 25мм, а його щільність близько - 60кг/мм3, в той час як щільність шару, що володіє низькою щільністю, переважно складає близько 35кг/см3. Проріз (10), виконаний в ізолюючій панелі (3), прорізають пилкою при мінімальній ширині 3мм і глибині близько 50мм. Облицювальний шар (2) може бути виконаний, наприклад, з гіпсокартону абр гіпсового фібрового картону шириною 60-90см або 120см. Товщина цих плит становить 10-20мм, часто 12мм. Облицювальний шар може бути розміщений одним або двома шарами. Профілями (4) є металеві стійки з тонкостінних С-подібних профілів з шириною базової частини (13) від 50 до 150мм, переважно близько 75мм, і шириною поличних частин (11, 12) 25-75мм, переважно близько 50мм. Відстань між центрами профілів (4) становить 60, 45 або 30см. Цю відстань переважно підбирають так, щоб плити гіпсокартону можна було прикріпити до профілю вздовж щонайменше двох більш довгих кромок гіпсокартону. ι Ізолюючі панелі можуть бути забезпечені покриттям на стороні, поверненій до облицювального шару (2). Це покриття є перешкодою для пари у вигляді поліетиленової плівки або алюмінієвої фольги. Це покриття може бути прикріплене1 до ізолюючих панелей (3). З боку ізоляції, поверненого до стіни будівлі (5), на ізолюючих панелях (13) може бути розміщена, наприклад прикріплена відкрита фольга (така як перфорована поліетиленова плівка, алюміній, тканини зі скловолокна або пластика типу нетканих). Облицювальний шар (2), наприклад гіпсокартон, може бути забезпечений покриттям у вигляді захищаючої фольги (наприклад, поліетиленової плівки або алюмінієвої фольги) з боку, поверненому до ізолюючих панелей (3). Стіна будівлі (5), звичайно 90791 12 будучи зовнішньою стіною, переважно споруджена з цегли, бетонних блоків, вапняка, блоків з природного каменя або древа. Система може містити вентиляційний повітряний зазор (6), переважно з мінімальною шириною 20мм, і не має теплового містка при установлюванні, ізоляції існуючих зовнішніх стін (5). Ця система підходить також для горизонтальних і похилих стель. Система металевих стійок з тонкостінних Сподібних профілів є вільно стоячою, але не повинна розглядатися як конструкційна стіна. Система повинна бути переважно споруджена між існуючими підлогою і стелею, будь-яка з них може бути виконана, наприклад, з бетону, дерева або сталі. U-подібні або С-подібні профілі прикріплені до підлоги і стелі, наприклад, пробками і гвинтами. Вертикальні С-подібні профілі розміщені і переважно прикріплені до горизонтальних U-подібних або С-подібних профілів за допомогою, наприклад, гвинтів, заклепок або просто шляхом їх спільного штампування. Ізолюючі панелі розміщені між Сподібними профілями, в той час як проріз (10) повинний бути розміщений над однією поличною частиною (11) С-подібного профілю. Між облицювальним шаром (2) і ізоляцією (3) розміщена перешкода для пари. Вона може бути попередньо прикріплена або до облицювального шару, наприклад до гіпсокартону, або до ізоляції. Перешкода для пари може також бути прикріплена до С-подібних профілів, наприклад шляхом використання двосторонньої клейкої стрічки. Нова стінова система має багато сфер застосування як в нових будівлях, так і при реконструкції. Вона може також використовуватися в збірних будівельних елементах. Інші сфери застосування належать до похилих стель, встановлених проти похилої конструкції даху, що служить стіною будівлі (5), і навіть до горизонтальних стельових конструкцій. Стіно|й система! може також застосовуватися для внутрішніх стін і для розділювальних стін між двома сусідніми будівлями. 13 Комп’ютерна верстка Н. Лиcенко 90791 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
