Прес-ножиці

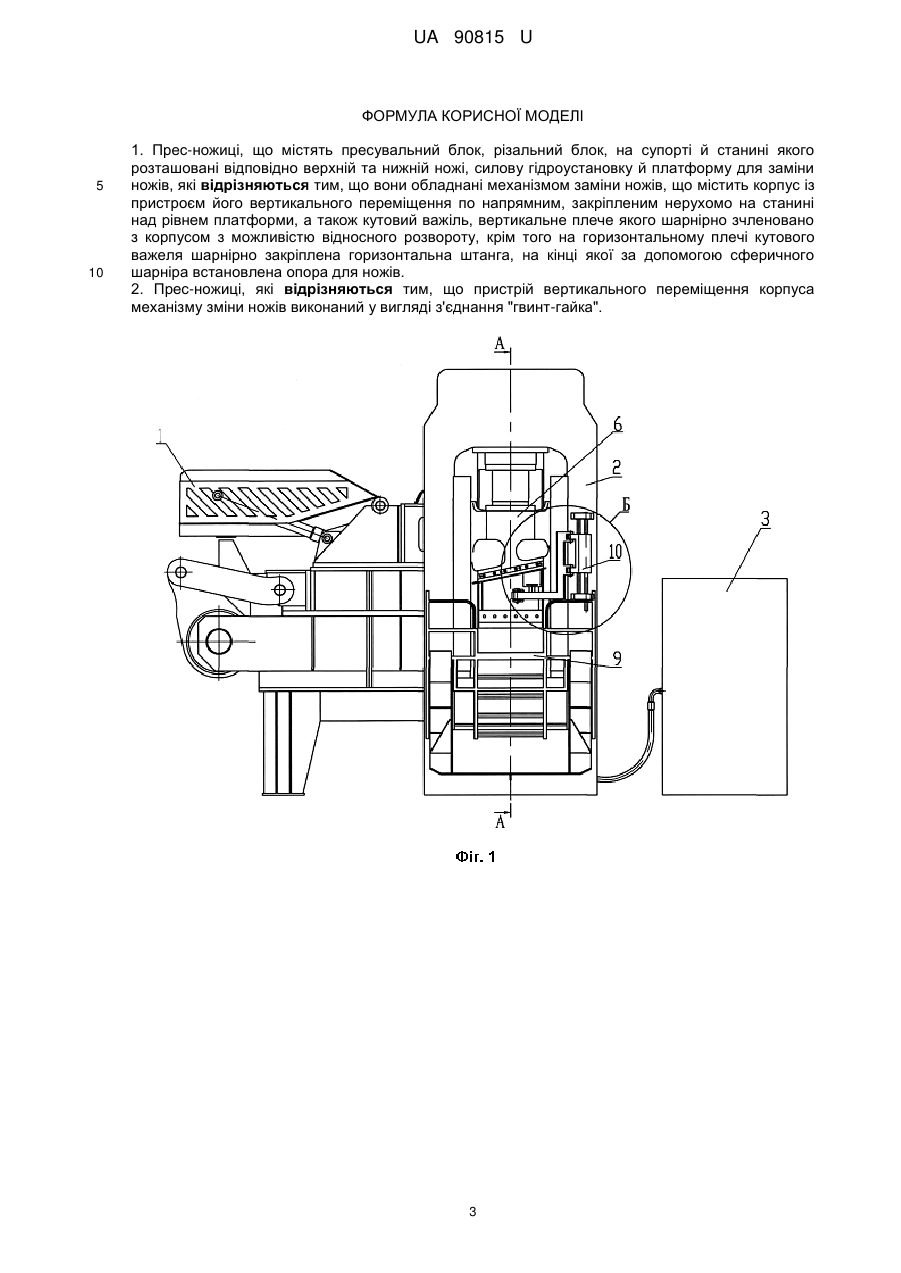

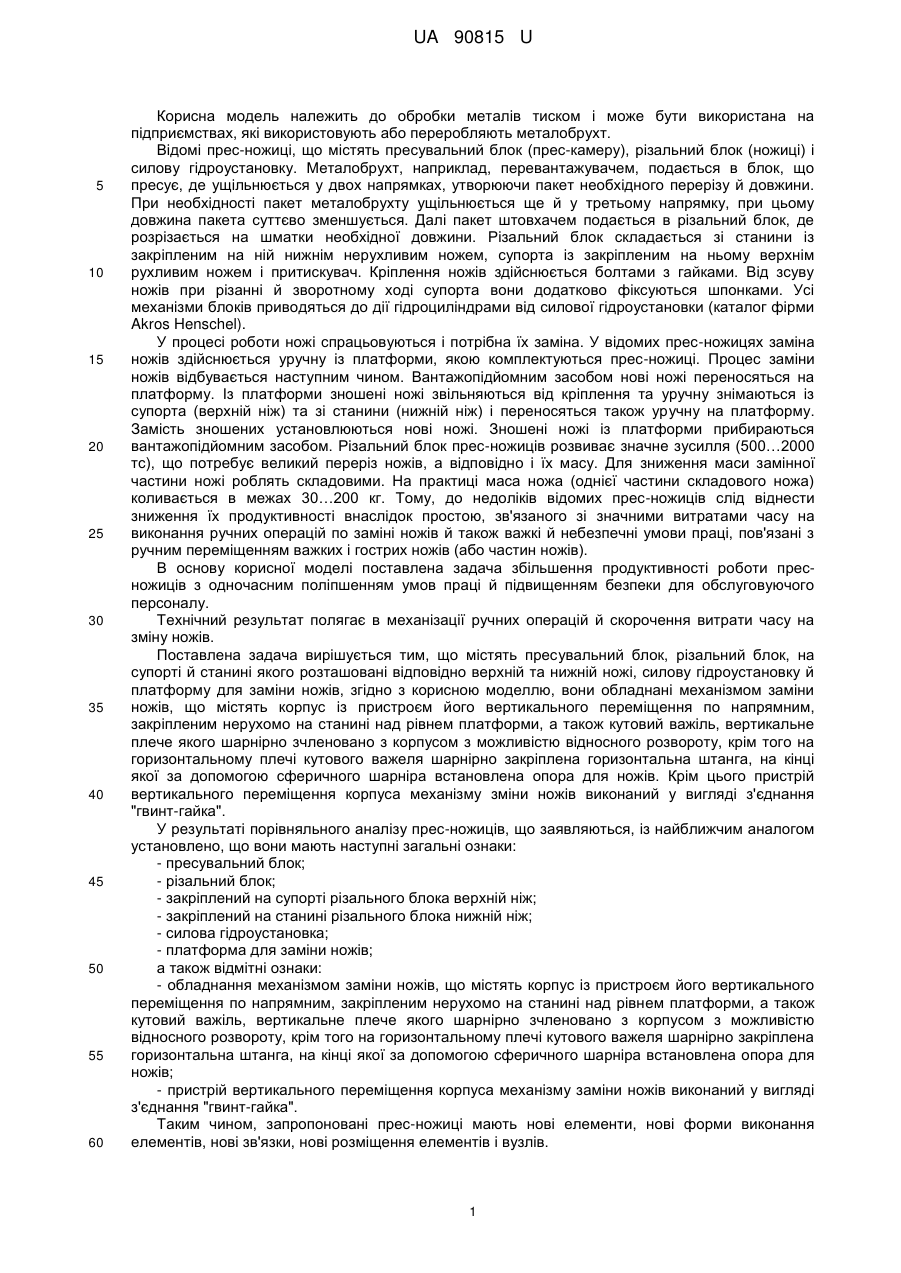

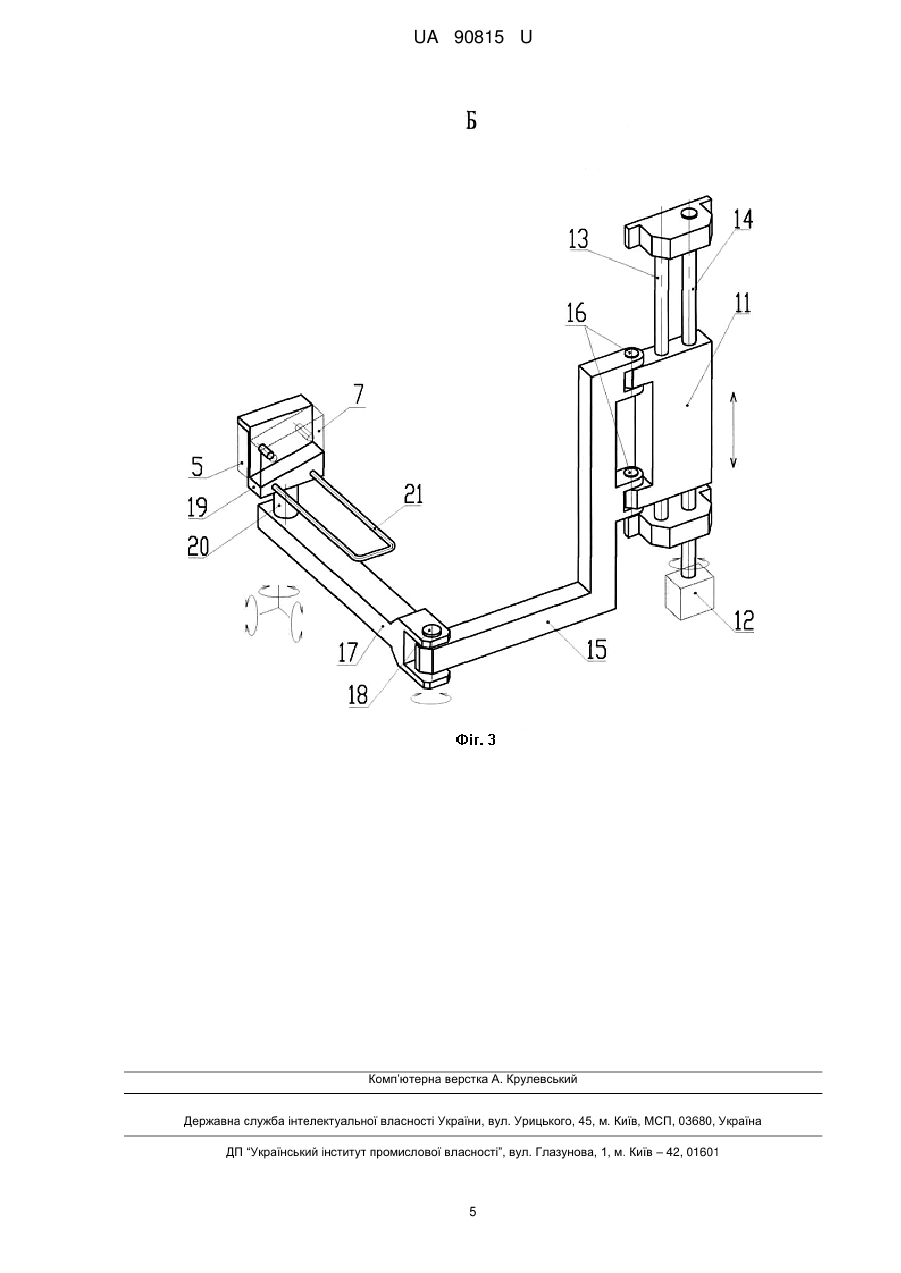

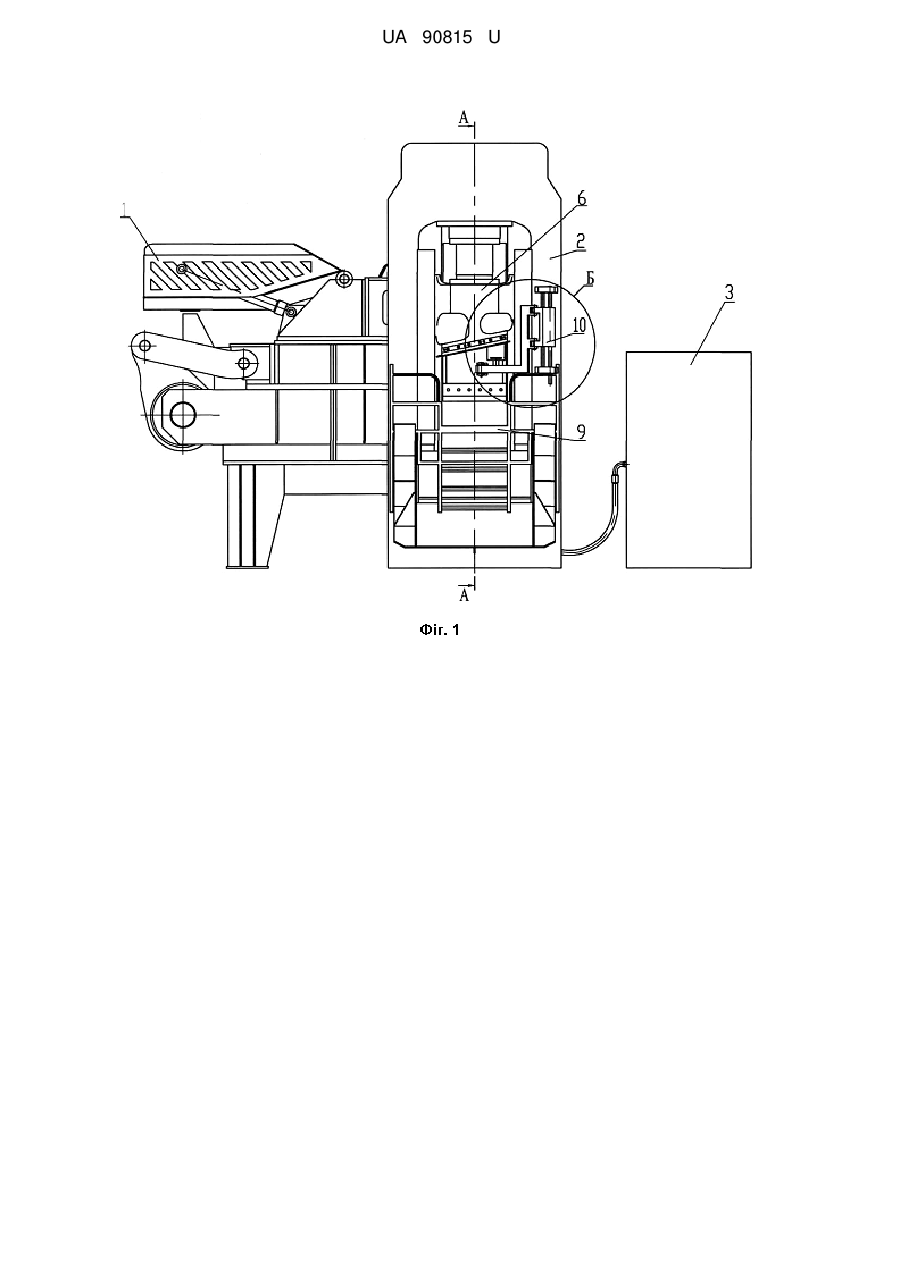

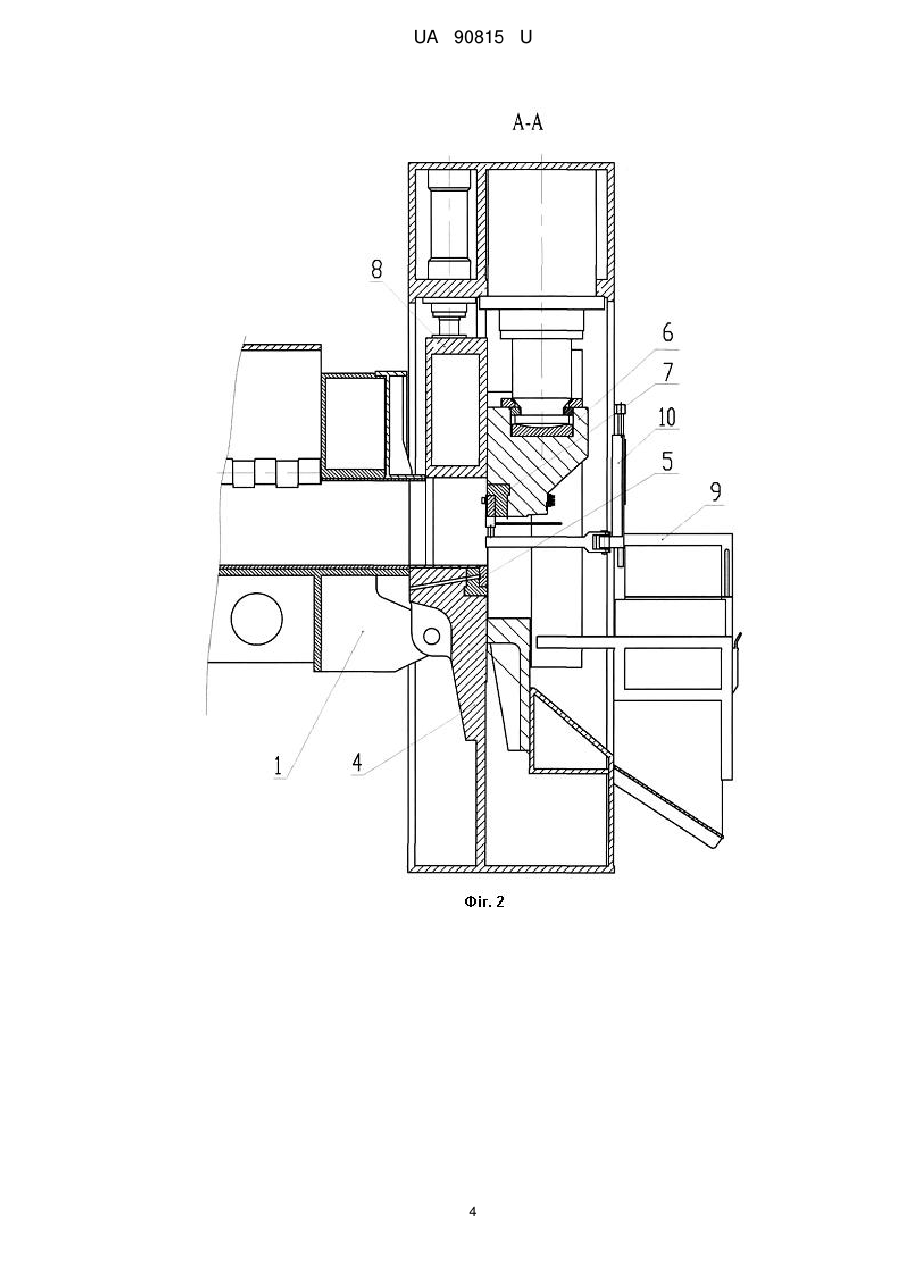

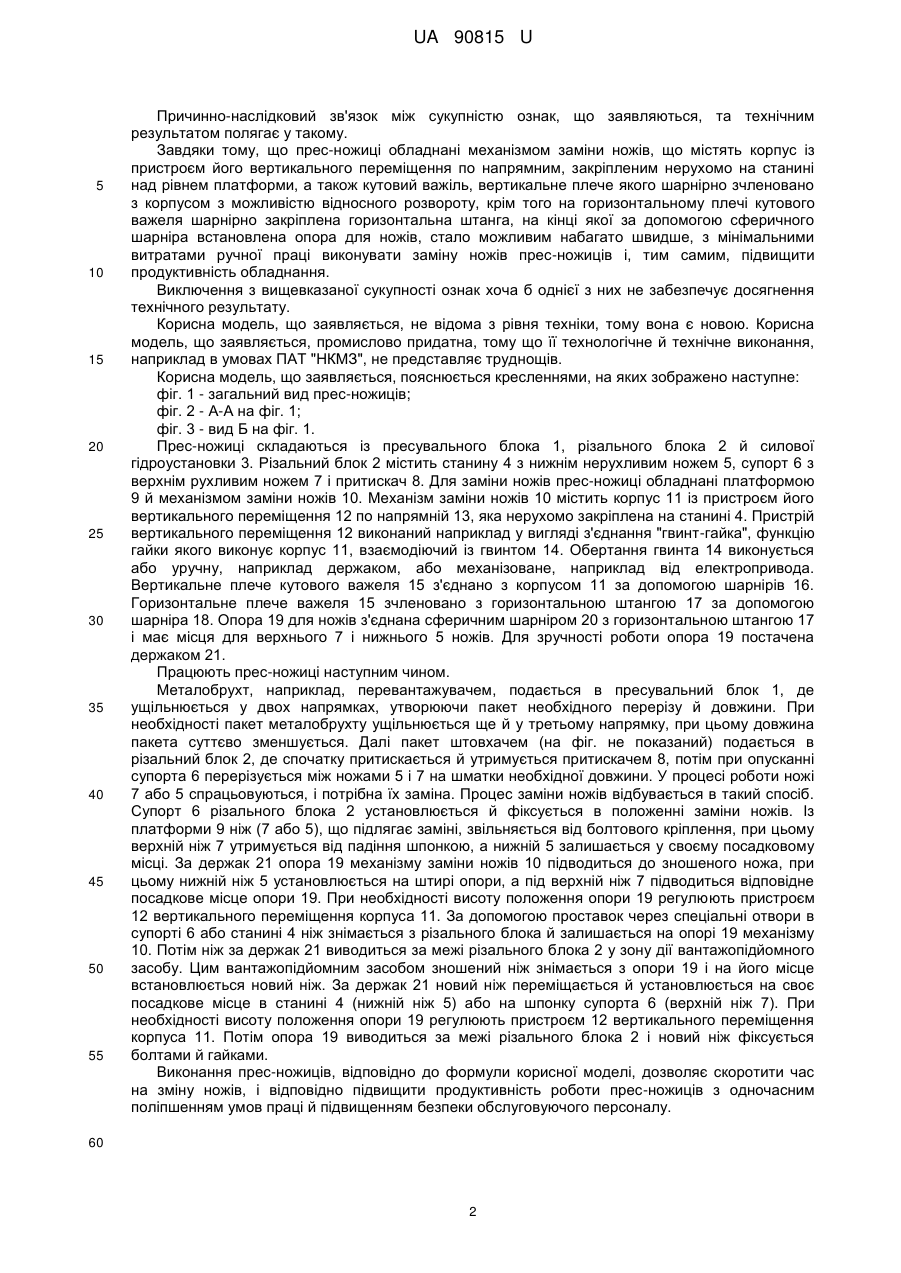

Реферат: Прес-ножиці містять пресувальний блок, різальний блок, на супорті й станині якого розташовані відповідно верхній та нижній ножі, силову гідроустановку й платформу для заміни ножів. Додатково вони обладнані механізмом заміни ножів, що містить корпус із пристроєм його вертикального переміщення по напрямним, закріпленим нерухомо на станині над рівнем платформи, а також кутовий важіль, вертикальне плече якого шарнірно зчленовано з корпусом з можливістю відносного розвороту, крім того на горизонтальному плечі кутового важеля шарнірно закріплена горизонтальна штанга, на кінці якої за допомогою сферичного шарніра встановлена опора для ножів. UA 90815 U (12) UA 90815 U UA 90815 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обробки металів тиском і може бути використана на підприємствах, які використовують або переробляють металобрухт. Відомі прес-ножиці, що містять пресувальний блок (прес-камеру), різальний блок (ножиці) і силову гідроустановку. Металобрухт, наприклад, перевантажувачем, подається в блок, що пресує, де ущільнюється у двох напрямках, утворюючи пакет необхідного перерізу й довжини. При необхідності пакет металобрухту ущільнюється ще й у третьому напрямку, при цьому довжина пакета суттєво зменшується. Далі пакет штовхачем подається в різальний блок, де розрізається на шматки необхідної довжини. Різальний блок складається зі станини із закріпленим на ній нижнім нерухливим ножем, супорта із закріпленим на ньому верхнім рухливим ножем і притискувач. Кріплення ножів здійснюється болтами з гайками. Від зсуву ножів при різанні й зворотному ході супорта вони додатково фіксуються шпонками. Усі механізми блоків приводяться до дії гідроциліндрами від силової гідроустановки (каталог фірми Akros Henschel). У процесі роботи ножі спрацьовуються і потрібна їх заміна. У відомих прес-ножицях заміна ножів здійснюється уручну із платформи, якою комплектуються прес-ножиці. Процес заміни ножів відбувається наступним чином. Вантажопідйомним засобом нові ножі переносяться на платформу. Із платформи зношені ножі звільняються від кріплення та уручну знімаються із супорта (верхній ніж) та зі станини (нижній ніж) і переносяться також уручну на платформу. Замість зношених установлюються нові ножі. Зношені ножі із платформи прибираються вантажопідйомним засобом. Різальний блок прес-ножиців розвиває значне зусилля (500…2000 тс), що потребує великий переріз ножів, а відповідно і їх масу. Для зниження маси замінної частини ножі роблять складовими. На практиці маса ножа (однієї частини складового ножа) коливається в межах 30…200 кг. Тому, до недоліків відомих прес-ножиців слід віднести зниження їх продуктивності внаслідок простою, зв'язаного зі значними витратами часу на виконання ручних операцій по заміні ножів й також важкі й небезпечні умови праці, пов'язані з ручним переміщенням важких і гострих ножів (або частин ножів). В основу корисної моделі поставлена задача збільшення продуктивності роботи пресножиців з одночасним поліпшенням умов праці й підвищенням безпеки для обслуговуючого персоналу. Технічний результат полягає в механізації ручних операцій й скорочення витрати часу на зміну ножів. Поставлена задача вирішується тим, що містять пресувальний блок, різальний блок, на супорті й станині якого розташовані відповідно верхній та нижній ножі, силову гідроустановку й платформу для заміни ножів, згідно з корисною моделлю, вони обладнані механізмом заміни ножів, що містять корпус із пристроєм його вертикального переміщення по напрямним, закріпленим нерухомо на станині над рівнем платформи, а також кутовий важіль, вертикальне плече якого шарнірно зчленовано з корпусом з можливістю відносного розвороту, крім того на горизонтальному плечі кутового важеля шарнірно закріплена горизонтальна штанга, на кінці якої за допомогою сферичного шарніра встановлена опора для ножів. Крім цього пристрій вертикального переміщення корпуса механізму зміни ножів виконаний у вигляді з'єднання "гвинт-гайка". У результаті порівняльного аналізу прес-ножиців, що заявляються, із найближчим аналогом установлено, що вони мають наступні загальні ознаки: - пресувальний блок; - різальний блок; - закріплений на супорті різального блока верхній ніж; - закріплений на станині різального блока нижній ніж; - силова гідроустановка; - платформа для заміни ножів; а також відмітні ознаки: - обладнання механізмом заміни ножів, що містять корпус із пристроєм його вертикального переміщення по напрямним, закріпленим нерухомо на станині над рівнем платформи, а також кутовий важіль, вертикальне плече якого шарнірно зчленовано з корпусом з можливістю відносного розвороту, крім того на горизонтальному плечі кутового важеля шарнірно закріплена горизонтальна штанга, на кінці якої за допомогою сферичного шарніра встановлена опора для ножів; - пристрій вертикального переміщення корпуса механізму заміни ножів виконаний у вигляді з'єднання "гвинт-гайка". Таким чином, запропоновані прес-ножиці мають нові елементи, нові форми виконання елементів, нові зв'язки, нові розміщення елементів і вузлів. 1 UA 90815 U 5 10 15 20 25 30 35 40 45 50 55 Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Завдяки тому, що прес-ножиці обладнані механізмом заміни ножів, що містять корпус із пристроєм його вертикального переміщення по напрямним, закріпленим нерухомо на станині над рівнем платформи, а також кутовий важіль, вертикальне плече якого шарнірно зчленовано з корпусом з можливістю відносного розвороту, крім того на горизонтальному плечі кутового важеля шарнірно закріплена горизонтальна штанга, на кінці якої за допомогою сферичного шарніра встановлена опора для ножів, стало можливим набагато швидше, з мінімальними витратами ручної праці виконувати заміну ножів прес-ножиців і, тим самим, підвищити продуктивність обладнання. Виключення з вищевказаної сукупності ознак хоча б однієї з них не забезпечує досягнення технічного результату. Корисна модель, що заявляється, не відома з рівня техніки, тому вона є новою. Корисна модель, що заявляється, промислово придатна, тому що її технологічне й технічне виконання, наприклад в умовах ПАТ "НКМЗ", не представляє труднощів. Корисна модель, що заявляється, пояснюється кресленнями, на яких зображено наступне: фіг. 1 - загальний вид прес-ножиців; фіг. 2 - А-А на фіг. 1; фіг. 3 - вид Б на фіг. 1. Прес-ножиці складаються із пресувального блока 1, різального блока 2 й силової гідроустановки 3. Різальний блок 2 містить станину 4 з нижнім нерухливим ножем 5, супорт 6 з верхнім рухливим ножем 7 і притискач 8. Для заміни ножів прес-ножиці обладнані платформою 9 й механізмом заміни ножів 10. Механізм заміни ножів 10 містить корпус 11 із пристроєм його вертикального переміщення 12 по напрямній 13, яка нерухомо закріплена на станині 4. Пристрій вертикального переміщення 12 виконаний наприклад у вигляді з'єднання "гвинт-гайка", функцію гайки якого виконує корпус 11, взаємодіючий із гвинтом 14. Обертання гвинта 14 виконується або уручну, наприклад держаком, або механізоване, наприклад від електропривода. Вертикальне плече кутового важеля 15 з'єднано з корпусом 11 за допомогою шарнірів 16. Горизонтальне плече важеля 15 зчленовано з горизонтальною штангою 17 за допомогою шарніра 18. Опора 19 для ножів з'єднана сферичним шарніром 20 з горизонтальною штангою 17 і має місця для верхнього 7 і нижнього 5 ножів. Для зручності роботи опора 19 постачена держаком 21. Працюють прес-ножиці наступним чином. Металобрухт, наприклад, перевантажувачем, подається в пресувальний блок 1, де ущільнюється у двох напрямках, утворюючи пакет необхідного перерізу й довжини. При необхідності пакет металобрухту ущільнюється ще й у третьому напрямку, при цьому довжина пакета суттєво зменшується. Далі пакет штовхачем (на фіг. не показаний) подається в різальний блок 2, де спочатку притискається й утримується притискачем 8, потім при опусканні супорта 6 перерізується між ножами 5 і 7 на шматки необхідної довжини. У процесі роботи ножі 7 або 5 спрацьовуються, і потрібна їх заміна. Процес заміни ножів відбувається в такий спосіб. Супорт 6 різального блока 2 установлюється й фіксується в положенні заміни ножів. Із платформи 9 ніж (7 або 5), що підлягає заміні, звільняється від болтового кріплення, при цьому верхній ніж 7 утримується від падіння шпонкою, а нижній 5 залишається у своєму посадковому місці. За держак 21 опора 19 механізму заміни ножів 10 підводиться до зношеного ножа, при цьому нижній ніж 5 установлюється на штирі опори, а під верхній ніж 7 підводиться відповідне посадкове місце опори 19. При необхідності висоту положення опори 19 регулюють пристроєм 12 вертикального переміщення корпуса 11. За допомогою проставок через спеціальні отвори в супорті 6 або станині 4 ніж знімається з різального блока й залишається на опорі 19 механізму 10. Потім ніж за держак 21 виводиться за межі різального блока 2 у зону дії вантажопідйомного засобу. Цим вантажопідйомним засобом зношений ніж знімається з опори 19 і на його місце встановлюється новий ніж. За держак 21 новий ніж переміщається й установлюється на своє посадкове місце в станині 4 (нижній ніж 5) або на шпонку супорта 6 (верхній ніж 7). При необхідності висоту положення опори 19 регулюють пристроєм 12 вертикального переміщення корпуса 11. Потім опора 19 виводиться за межі різального блока 2 і новий ніж фіксується болтами й гайками. Виконання прес-ножиців, відповідно до формули корисної моделі, дозволяє скоротити час на зміну ножів, і відповідно підвищити продуктивність роботи прес-ножиців з одночасним поліпшенням умов праці й підвищенням безпеки обслуговуючого персоналу. 60 2 UA 90815 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Прес-ножиці, що містять пресувальний блок, різальний блок, на супорті й станині якого розташовані відповідно верхній та нижній ножі, силову гідроустановку й платформу для заміни ножів, які відрізняються тим, що вони обладнані механізмом заміни ножів, що містить корпус із пристроєм його вертикального переміщення по напрямним, закріпленим нерухомо на станині над рівнем платформи, а також кутовий важіль, вертикальне плече якого шарнірно зчленовано з корпусом з можливістю відносного розвороту, крім того на горизонтальному плечі кутового важеля шарнірно закріплена горизонтальна штанга, на кінці якої за допомогою сферичного шарніра встановлена опора для ножів. 2. Прес-ножиці, які відрізняються тим, що пристрій вертикального переміщення корпуса механізму зміни ножів виконаний у вигляді з'єднання "гвинт-гайка". 3 UA 90815 U 4 UA 90815 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
